Программы расчета и проектирования естественных, приточных и вытяжных вентиляционных систем

Программа для расчета вентиляции Vent-Calc

Программа для проектирования Vent-Calc одна из самых функциональных и доступных. Алгоритм ее работы основан на формулах Альтшуля. Гидравлические расчеты воздуховодов делаются по методике, взятой из «Справочника проектировщика» под редакцией Староверова. Одинаково хорошо справляется с расчетом естественной и принудительной вентиляции.

Функции программы для вентиляции Vent-Calc

• Расчет воздуховодов с учетом температуры и скорости движения потоков, расхода воздуха;
• Расчет воздуховодов гидравлический;
• Расчет местных сопротивлений (сужений, отводов, расширений и развилок) каналов помещений. Высчитываются коэффициенты сопротивления на различных участках системы, потери давления в Паскалях, программа подбирает вентиляционное оборудование. Чтобы удостовериться в правильности расчетов, прилагаются таблицы ВСН 353-86. Во время работы программа для вентиляции отсылает пользователя к требуемым формулам и таблицам;
• Подходит для расчета естественной вентиляции помещения. Определяется оптимальное сечение вентканала, обеспечивающее превалирование тяги над сопротивлением воздуха при заданном расходе воздуха;
• Подсчитывает мощность нагрева калорифером или любым другим типом подогревателя воздуха.

Эта программа для расчета систем вентиляции очень хороша для учащихся, только проходящих курс вентиляции в университете. Еще одно преимущество — это ее бесплатное распространение.

Последняя редакция программы для проектирования вентиляции Vent-Calc позволяет за кратчайшие сроки рассчитать аэродинамическое сопротивление системы и другие показатели, необходимые для предварительного подбора оборудования. Для этого необходимы следующие показатели:

• длина основного воздуховода помещения;
• расход воздуха в начале системы;
• расход воздуха в конце системы.

Вручную такой расчет достаточно трудоемок и осуществляется поэтапно. Поэтому программа для расчета Vent-Calc облегчит и ускорит работу проектировщиков, специалистов по продаже климатической техники и квалифицированных монтажников.

Программа расчета естественной вентиляции и аспирации GIDRV 3.093

GIDRV

Программа GIDRV 3.093 создана для расчета систем вентиляции с принудительной и естественной тягой. Представляет собой многозадачную форму с набором закладок: «Характеристики схемы», «Этажи», «Участки», «Местные сопротивления», «Расчетная таблица».

Функции программы для расчета естественной вентиляции GIDRV 3.093:

• контрольный расчет параметров вытяжного воздуховода естественной вентиляции;
• расчет нового и контрольный расчет воздушных каналов для аспирации;
• расчет новых и контрольные расчеты приточных и вытяжных воздуховодов для систем с принудительной тягой.

Получив результаты, можно изменить исходные параметры на любых участках воздуховодов и сделать новую схему. С помощью этой программы для расчета естественной вентиляции можно подбирать любые комбинации, добиваясь оптимальных показателей работы.

Схемы с пояснениями (характеристики каналов, сопротивления системы, результаты подсчетов) хранятся в едином файле. Переключение и работа с различными вариантами расчетов очень удобны и просты.

Автоматически выявляются участки с избыточным напором и предоставляются варианты решения проблемы (сужать сечение, использовать диафрагмы, шибера, дроссели).

Программа расчетов естественной вентиляции снабжена функцией расчетов дросселирующих механизмов, выдающей несколько лучших вариантов и обозначив наиболее подходящий.

В процессе расчетов естественной вентиляции обнаруживает самые перегруженные участки системы. Показывает давление по каждому участку, потери и их причины (сопротивление трубы, трение).

Все расчеты можно распечатать, включая таблицы.

Платная, но для ознакомления доступна демо-версия.

Расчёт вытяжной вентиляции

Расчёт вытяжной вентиляции также ведётся с учетом требований сводов правил, список которых приведён выше. Например, однократный воздухообмен в магазине будет означать, что производительность вытяжной системы также должна составлять 1 объём помещения в час (150 м3/ч для рассмотренного магазина).

Однако при расчёте вытяжной вентиляции есть одна особенность. В «чистых» помещениях (офисы, кабинеты, переговорные, жилые комнаты и другие помещения с постоянным пребыванием человека) рекомендуется, чтобы расход вытяжного воздуха был на 10-30 % меньше расхода приточного воздуха. Это делается для того, чтобы «лишний» воздух уходил в смежные помещения — в коридоры и технические помещения. Тем самым обеспечивается защита от перетекания запахов из смежных помещений и жилые и офисные зоны.

Кроме того, на любом объекте есть помещения, где предусматривается только вытяжка — санузлы, душевые, технические помещения, гардеробы и другие. Как правило, нормы предписывают устраивать для них отдельные вытяжные системы. При этом расчёт вытяжных систем ведётся исходя из следующих цифр:

• Вытяжка от одного унитаза: 50 м3/ч
• Вытяжка от одной раковины: 25 м3/ч
• Вытяжка от одной душевой кабинки: 75 м3/ч
• Вытяжка из технических помещений: 1 крат.

Программа подбора оборудования для систем вентиляции КВМ-подбор

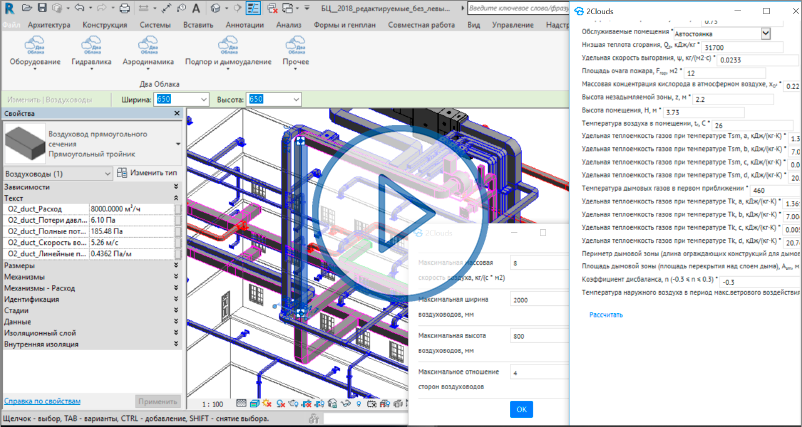

Расчет системы дымоудаления разработан на основании Раздела 5 и Приложения 22 СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование». Расчет потерь давления в клапанах, отводах и шахте дымоудаления основан на рекомендациях Пособия 4.91 к СНиП 2.04.05-91 «Противодымная защита при пожаре (2 редакция)», Промстройпроект, М. 1992 и Пособия 15.91 к СНиП 2.04.05-91 «Противодымная защита при пожаре и вентиляция подземных стоянок легковых автомобилей», Промстройпроект, М. 1995. Кроме того учитывались рекомендации изложенные в «Введение в динамику пожаров», Д.Драздейл, – М.: Стройиздат, 1990.

В Программе учитывается различие в организации выброса газов из крышных и радиальных или осевых вентиляторов. В первом случае считается, что выброс происходит без динамической составляющей давления. В результате расчета Программа определяет требуемые параметры вентилятора дымоудаления – температуру газов перед вентилятором, расход и требуемое давление вентилятора, приведенное к нормальным условиям – температура 20?С, плотность 1,2 кг/м3.

Расчет системы противодымной защиты разработан на основании Рекомендаций по противодымной защите при пожаре к СниП 2.04.05-91* «Отопление, вентиляция и кондиционирование» МДС 41-1.99. Программа позволяет рассчитать приточную противодымную промышленную вентиляцию для:

• лифтовой шахты при незадымляемой лестничной клетке 1-го типа;
• лифтовой шахты при лестничной клетке 2-го типа и подаче общего расхода воздуха в лифтовую шахту и лестничную клетку;
• лифтовой шахты при лестничной клетке 2-го типа и раздельной подаче воздуха в лифтовую шахту и лестничную клетку;
• лифтовой шахты при лестничной клетке 2-го типа с разделением ее на зоны и раздельной подаче воздуха в лифтовую шахту и лестничную клетку.

Потери давления в системе вентиляции от точки приема наружного воздуха до входа воздуха в шахту подпора определяется на основе общепринятых методов расчета потерь давления в промышленных системах вентиляции. В результате расчета Программа определяет требуемые параметры вентилятора подпора: расход и требуемое давление вентилятора, приведенное к нормальным условиям (температура 20 ?С, плотность 1,2 кг/м3).

Программа также позволяет подобрать требуемое количество нагревателей – воздушных отопительных агрегатов «НОВА» – для отопления помещения.

Для этого расчета требуется задать расчетную температуру снаружи и внутри помещения, параметры теплоносителя, размеры и тип здания, мощность других источников тепла. Для определения «теплового пятна» требуется задать угол отклонения направляющих створок теплового агрегата.

В результате расчета получаем несколько вариантов, выбор из которых должен производить автор проекта, ориентируясь на цену, целесообразность пространственного размещения нагревателей и т.д. Также определяется оптимальная высота размещения нагревателя, обеспечивающая комфортные условия работы персонала в районе его установки.

Расчет воздушных завес ЗВВ, ЗИС и ЗВШ («Клим»). Завеса проектируется из условий эффективной работы при расчетных условиях зимнего периода: скорость ветра и температура наружного воздуха по параметрам Б.

Принципы подбора завесы:

• струя завесы должна полностью перекрывать проем и целиком поступать внутрь помещения;
• температура воздуха в конце струи должна соответствовать нормативным документам (СНиП, требования заказчика, технологические условия).

Для подбора завесы необходимо задать тип помещения, размеры  проема ворот, температуру воздуха внутри помещения, расчетные температуру воздуха снаружи и скорость ветра (параметры Б). Кроме этого требуется задать расчетную температуру смеси воздуха, поступающего через проем (средняя температура струи).

После выбора типа завесы производится расчет, в результате которого подбирается оптимальная завеса, обеспечивающая заданные условия. Эффективность завесы численно равна относительному уменьшению теплопотерь.

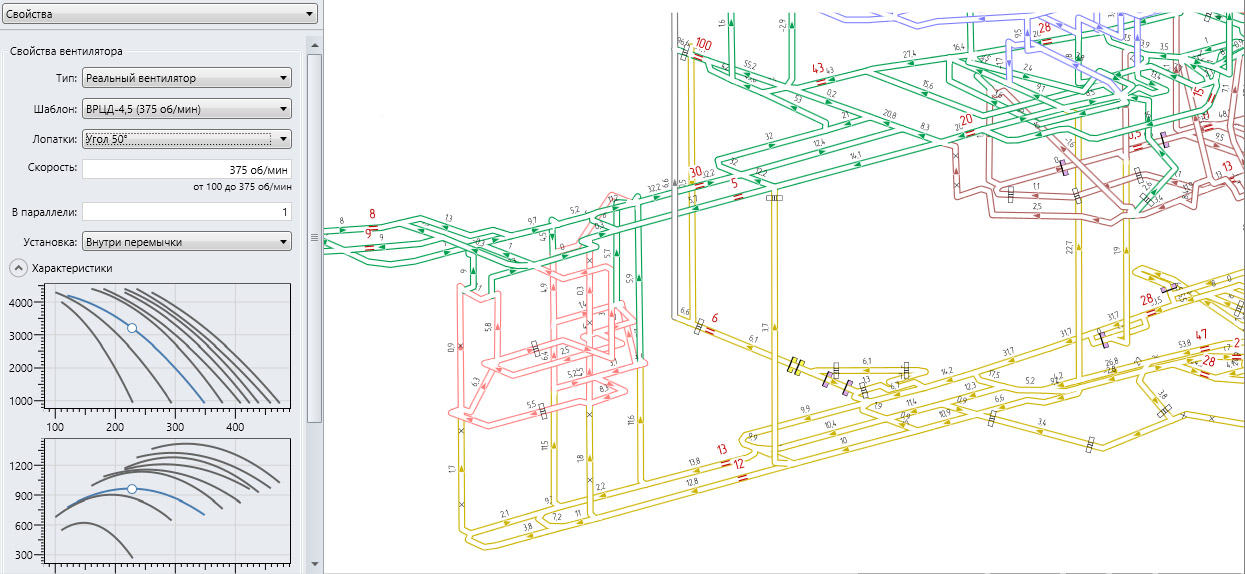

Для подбора вентиляторов необходимо задать требуемый расход и давление (полное или статическое в зависимости от типа вентилятора), предпочтительный тип вентилятора, точность подбора вентилятора по расходу. После расчета предлагается один или несколько вариантов вентиляторов, удовлетворяющих заданным условиям. Для каждого варианта можно посмотреть фактический расход, габаритно-присоединительные размеры, массу, тип электродвигателя и цену (последнее следует уточнить в отделе продаж). Окончательный выбор варианта остается за заказчиком.

Вы можете совершенно свободно на правах открытого использования осуществлять все перечисленные расчеты для проектной деятельности.

Последние материалы

Гостиная в квартире — дизайн, оформление, варианты расположения элементов мебели (105 фото)

Гостиная как сердце дома для гостей и домочадцев притягивает к себе внимание, поэтому современный подход дизайнеров к оформлению стен в гостиной очень важен не только с позиции функциональности, но и эстетики. Дизайн стен в интерьере гостиной должен соотв.. Минеральные удобрения их виды и характеристика

Минеральные удобрения их виды и характеристика

Минеральные удобрения характеризуются высокой концентрацией питательных веществ и в некоторых случаях бывают незаменимыми

Применять их важно в небольших количествах, одновременно наблюдая за уровнем содержания питательных веществ в почве. В этом случае м.

Устройство теплового узла отопления

Когда речь заходит о рациональном использовании тепловой энергии, все сразу же вспоминают о кризисе и неимоверных счетах по «жировкам», им спровоцированных. В новых домах, где предусмотрены инженерные решения, позволяющие регулировать потребление тепловой.

Самые красивые декоративные виды клена

Клен в ландшафтном дизайне используется очень давно. Это неприхотливое и не требующее сложного ухода растение. Огромное множество сортов позволяет выбрать подходящую форму для любого участка. Поговорим об этом растении более подробно.Кленовая семья
Клён.

Создание рабочей документации

Программа CADvent позволяет практически нажатием одной кнопки автоматически создавать спецификации материалов и оборудования, ведомости расчета систем. Принцип составления спецификации на основе имеющейся 3D­модели прост — всё, что находится на чертеже, автоматически вносится в спецификацию. При этом к минимуму сводится возможность потери данных, исключается вероятность забыть какой­либо элемент, обсчитаться при определении длины воздуховода или трубопровода.

В то же время у проектировщика всегда есть возможность создать спецификацию на часть системы вентиляции — например на этажный план либо какую­то определенную систему, спецификацию на выделенные элементы. Все табличные документы можно передать в MS Excel либо сохранить в формате PDF.

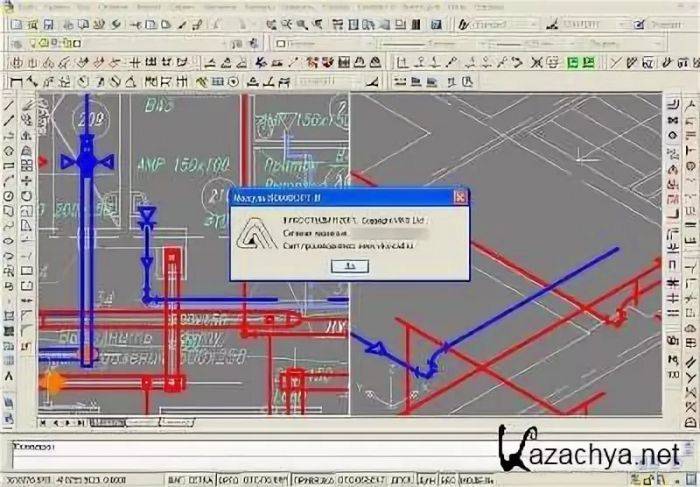

Программа для проектирования инженерных систем MagiCAD

MagiCad

Это программа для проектирования систем вентиляции, отопления, водоснабжения и канализации, электросетей. MagiCAD рассчитывает и делает необходимые чертежи.

Будет полезна строителям, проектировщикам, чертежникам и менеджерам по продаже оборудования.

Функции MagiCAD:

• все виды расчетов для вентиляционных систем(приточные и вытяжные);
• изображение в 2D;
• изображение в 3D;
• широчайшая база данных оборудования европейских производителей;
• создание всей необходимой проектной документации, в том числе спецификаций;
• возможность обмена данными с иными программами для рисования вентиляции;
• совместимость с ADT и AutoCAD.

Графика MagiCAD основана на базе AutoCAD и фактически является ее дополнением. Программа создана финскими разработчиками, которые максимально упростили ее использование. Поэтому инженер, знакомый с AutoCAD без труда разберется с дочерней программой для расчета вентиляции и других инженерных систем MagiCAD. Удобство использования достигается разделением ядра на модули: Вентиляция, Трубопроводы, Электричество и Помещение.

Специалисту не нужно прочерчивать сложные воздухораспределительные сети, фитинги и повороты. Уже готовые элементы составляются подобно конструктору. Не нужна даже линейка. Основная работа проектировщика – правильно скомпоновать существующие узлы для получения оптимального результата. Все данные о проекте присутствуют тут же. Заглянув в электронный чертеж, можно получить необходимые сведения о работе будущей вентиляции, например, о сечении воздуховодов и скорости воздушного потока в них.

АutoСad

Программа предназначена для составления максимально точных чертежей, схем и другой конструкторской документации в двухмерном или трехмерном отображении. АutoСad имеет два типа интерфейса:

• Оконный. В таком варианте, интерфейс утилиты состоит из области построений, строк меню, командной и состояния, а также панели инструментов.

• Обновленный интерфейс представляет собой ленту инструментов и область построений. Также в обновленном интерфейсе ПО присутствует окно командной строки.

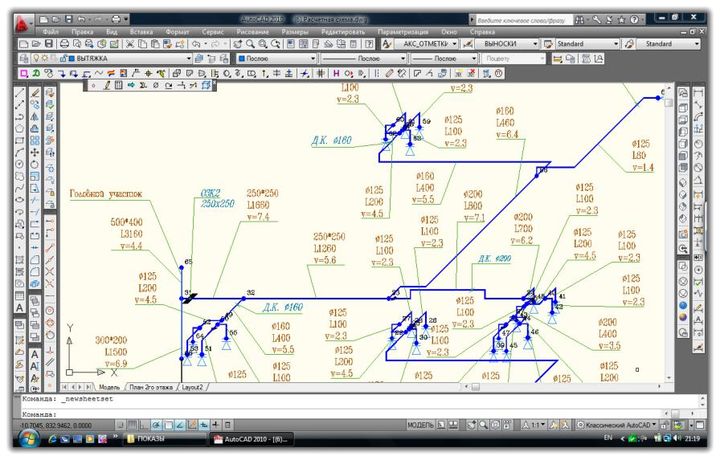

При проектировании вентиляции в autocad проектировщику будут доступны: полный набор функционала для составления и проверки чертежей, возможность масштабирования, а также использование панорамных функций. Кроме этого, есть возможность использования и привязки объектов из сторонних библиотек, импорт-экспорт таблиц и текстовых файлов, слоями, публикация 3D чертежей и многое другое.

Сегодня, АutoСad является ПО, которое наиболее распространено в архитектурно-проектных и конструкторских бюро, так как именно эта утилита имеет функцию поддержки коллективной работы над проектом.

Следует понимать, что программа АutoСad — это не просто электронный кульман, это мощный программный комплекс, который требует для использования определенных знаний и опыта работы.

1. Прежде всего следует убедиться, что ваш ПК имеет системные требования, для работы с этой утилитой (выше 2 Гб ОЗУ; 2 Гб свободного места на диске; монитор с высоким разрешением).
2. После установки ПО ознакомьтесь с интерфейсом, который состоит из панели быстрого доступа (рядом с красной буквой А в левом верхнем углу); ленты, которая, в свою очередь, состоит из нескольких закладок; панели статуса (в нижней части экрана) и панели команд (над панелью статуса).
3. Для создания нового документа следует выбрать File — New.

Далее можно создавать эскиз, чертеж ил сложный объект. Для работы необходимы начальные знания английского языка, так как язык интерфейса именно английский. Кроме этого нужно быть, как минимум инженером и знать команды, которые будут необходимы для создания чертежей. Для обучения работы в этой утилите можно воспользоваться справочником прямо из меню программы.

АutoСad — платная программа с бесплатным 30 дневным пробным периодом. Стоимость последней лицензионной сетевой версии АutoСad 2016, на сайте разработчика — 5 тыс. евро. Существуют специальные цены на локальные и сетевые версии программы для учебных заведений.

Дополнительные программы­утилиты

Дополнительно к функционалу CADvent проектировщик может использовать специальные программы, которые позволяют моделировать климат в помещениях (TEKNOsim), подбирать диффузоры с учетом требований по скорости движения воздуха в рабочей зоне и шуму (DIMcomfort), подбирать и расстанавливать шумоглушители (DIMsilencer).

Программа DIMsilencer: диалоговое окно результатов подбора глушителей

Интерфейс программы DIMcomfort

Программа DIMsilencer

DIMsilencer позволяет подбирать круглые, прямоугольные и угловые шумоглушители. Возможны несколько опций подбора шумоглушителя:

• по требуемой мощности звука Lwа дБ(А) после глушителя;
• по требуемому уровню шума по частотам (Hz) после глушителя;
• по шумопоглощению;
• по собственной генерации шума.

В результате расчета пользователь видит все параметры: шум до шумоглушителя, генерация шума самим шумоглушителем, снижение шума, шум после глушителя, шум по октавам, а также технические характеристики подобранного глушителя.

Программа позволяет как рассчитать шумовые характеристики одного элемента, так и выполнить расчет всей системы вентиляции в здании — от забора воздуха до воздухораспределителя в помещении.

Программа DIMcomfort

DIMcomfort позволяет подбирать возду­хо­рас­пределительные устройства — диффузоры, решетки с учетом скорости воздуха в рабочей зоне и шума. После задания типа и геометрии помещения, количества воздуха (либо кратности воздухообмена) и температуры подаваемого воздуха программа автоматически генерирует трехмерную модель помещения. Подобранные воздухораспределители размещаются в помещении. Проектировщик может проследить, как выдерживается требуемый уровень шума в помещении, скорость воздуха в рабочей зоне, как идет распределение потока воздуха от воздухораспределителей и как положение воздухораспределителя влияет на все эти параметры.

Подобранные воздухораспределители можно экспортировать в программу CADvent с сохранением данных о расходе, потерях давления и шуме.

Программы DIMcomfort и DIMsilencer являются условно­бесплатными, и их можно использовать как независимо от программы CADvent, в отдельной установке, так и в связке с CADvent. Программы интегрированы в интерфейс CADvent, что позволяет мгновенно и без потерь осуществлять необходимый обмен данными.

В помощь инженерам, занимающимся проектированием и расчетом вентиляции, создано множество программ. Компьютер не только подсчитает все требуемые параметры, но и сделает чертежи вентиляции. О самых удобных и простых решениях, а также о том, на чем основывается алгоритм их работы, читайте далее.

Расчёт приточной вентиляции

Расчёт приточной вентиляции выполняется для каждого из помещений в отдельности. Алгоритм расчёта зависит от назначения помещения. Так, для офисных помещений, фойе и переговорных будут применены различные зависимости.

В первую очередь, выполняя расчёт приточной вентиляции, следует обратиться к нормативным документам — сводам правил (СП) для рассматриваемого типа объекта:

• СП 44.13330.2011 — Административные и бытовые здания
• СП 54.13330.2016 — Здания жилые многоквартирные
• СП 56.13330.2011 — Производственные здания
• СП 57.13330.2011 — Складские здания
• СП 113.13330.2016 — Стоянки автомобилей
• СП 118.13330.2012* — Общественные здания и сооружения
• СП 278.1325800.2016 — Здания образовательных организаций высшего образования

В сводах правил приведены таблицы кратностей воздухообмена для различных помещений. Например, согласно п. 7.31 СП 118.13330.2012 кратность воздухообмена в магазине должна быть не менее 1. Напомним, что кратность воздухообмена показывает, сколько раз воздух в помещении должен смениться за один час. Следовательно, чтобы провести расчёт приточной вентиляции нужно определить объём помещения магазина.

Предположим, площадь магазина составляет 50 м2, высота потолков 3 метра. Тогда объем помещения составит 150 м3, а требуемый расход приточного воздуха будет равен 150·1=150 м3/ч.

Для других типов объектов в нормах может быть указана не кратность воздухообмена, а расход воздуха, приходящийся на одного человека. Так, согласно таблице 7.3 СП 118.13330.2012 в зрительных залах кинотеатров расход воздуха на одного зрителя должен быть не менее 20 м3/ч. В этом случае расчёт приточной вентиляции будет заключаться в подсчёте числа зрителей и умножении полученного значения на 20 м3/ч. Для зрительного зала вместимостью 300 человек получим: 300·20 = 6000 м3/ч.

Задачи, решаемые при проектировании

Специалисты компании при проектировании вентиляции в помещениях загородного дома, коттеджа или любого другого объекта решают следующие основные задачи:

1. В первую очередь производится расчет воздухообмена по помещениям, в которых предусмотрена система вентиляции воздуха.
2. Второй задачей проектирования вентиляционной системы является проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
3. Третьей задачей проектирования является проведение акустического расчета — расчет звукового давления на выходе из воздухораспределительного устройства.
4. На основании аэродинамических расчетов производится также детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.

Приблизительно так выглядит спроектированная система вентиляции здания

Низкий шум и вибрации

Полученная в результате этих расчетов вентиляционная система проверяется на соответствие требованиям нормативно-технической документации по предельным значениям шума и вибраций. При несоответствии требованиям предусматриваются мероприятия по их снижению до требуемого значения.

Климат-контроль и энергосбережение

Созданная по нашим проектам вентиляция выполняет не только задачу обеспечения заданного воздухообмена в помещениях, но и позволяет производить климат-контроль в здании, а также учитывает работу систем отопления и кондиционирования. Возможность интеграции вентиляции с этими климатическими системами, а также с системой электроснабжения, заложенная еще на этапе проектирования, позволяет значительно снижать энергопотребление всего здания.

Интеграция

Наши специалисты в процессе проектирования вентиляции добиваются ее корректной интеграции с другими инженерными системами для обеспечения согласованной работы всего комплекса климатических и других инженерных систем. Спроектированная система может работать под управлением системы «Умный дом». В результате вы получаете современную управляемую систему вентиляции с функцией климат-контроля.

Видео ниже демонстрирует пример эскизного проектирования системы приточно-вытяжной вентиляции, а вернее — климатической системы в частном коттедже, включающей:

• функции климат-контроля,
• функции вентиляции и отопления с помощью внутрипольных конвекторов,
• элементы интеграции с системой отопления и охлаждения,
• видео показывает расположение основного инженерного оборудования, трасс воздуховодов и других инженерных коммуникаций на цокольном и 1-м этажах коттеджа, а также место монтажа приточно-вытяжной вентиляционной установки Swegon Gold.

Перспективные технологии

Этот девиз — «Мы работаем с технологиями, которые в будущем станут стандартами», — для нас не пустой звук. В процессе проектирования наша компания предлагает заказчикам только современные технологичные решения, которые будут актуальны в течение всего срока службы вентиляционной системы

Особое внимание уделяется нами применению энергосберегающих технологий. Для 90 % разработанных объектов наша компания применила энергоэффективные вентиляционные установки приточно-вытяжной вентиляции

Эргономика

Созданные нашей компанией вентиляционные системы очень эргономичны — устройства управления вентиляцией при проектировании располагаются в легкодоступных местах, что позволяет легко управлять климатом в помещениях.

Эстетика

Кроме соблюдения требований к эргономике, наши специалисты при проектировании вентиляционных систем выполняют также требования дизайнеров и архитекторов к эстетике, чтобы диффузоры и другие конечные устройства системы вентиляции без проблем вписывались в дизайн любого помещения в вашем доме, коттедже, квартире или офисе.

В процессе проектирования обязательно учитываются личные пожелания заказчика.

Программа Vent Calc

Программа Vent-Calc предназначена для расчёта и проектирования систем вентиляции. Данное программное обеспечение позволяет осуществить подбор воздуховода в соответствии с заданными условиями (температура, расход и допустимая скорость движения воздуха). Основой работы Vent-Calc является методика гидравлического расчёта воздуховодов по формулам Альтшуля:

1. Гидравлический расчёт воздуховода.
2. В соответствии с формулами ВСН 353-86 – расчёт и подбор элементов системы вентиляции (отводов, ответвлений, сужений и расширений канала).
3. Расчёт системы естественной вентиляции, то есть подбор сечений вентиляционного канала таким способом, чтобы тяга в канале была выше сопротивления при указанном расходе воздуха.
4. Расчёт тепловой мощности калорифера (воздухоподогревателя).

По причине того, что программа работает с результатами формул, а не фиксированными расчётными значениями или таблицами, полученные результаты иной раз могут несколько отличаться от табличных.

Работа с этажами, помещениями и стояками

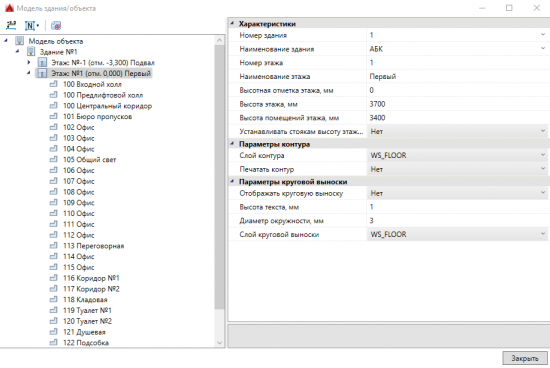

Project StudioCS Водоснабжение. Модель здания/объекта

Существует возможность загрузить помещения через IFC-формат. Также инженер может самостоятельно определить контуры помещения как в автоматическом, так и в ручном режиме. Можно автоматически пронумеровать помещения, если это не было сделано ранее. А все характеристики и данные по всем этажам и помещениям выводятся в одном диалоговом окне Модель здания/объекта. Здесь же возможно изменить характеристики (свойства) каждого этажа или помещения — теперь для этого нет необходимости отдельно открывать каждый чертеж.

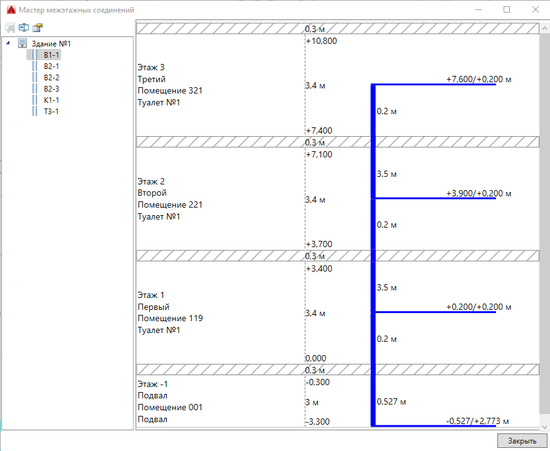

Project StudioCS Водоснабжение. Мастер межэтажных соединений

Для просмотра и анализа всех спроектированных стояков в здании и редактирования их свойств предназначен Мастер межэтажных соединений.

Расчёт приточно-вытяжной вентиляции

Расчёт приточно-вытяжной вентиляции сводится к расчёту приточной и вытяжной систем вентиляции по отдельности. Далее, функцию двух систем может выполнять один агрегат — приточно-вытяжная установка.

Приточно-вытяжные установки обычно применяют для общеобменных систем вентиляции. Учитывая преобладание притока над вытяжкой, о котором говорилось выше, в таких установках расход приточного воздуха больше, чем вытяжного. Кроме того, аэродинамическое сопротивление приточной системы всегда выше, чем вытяжной ввиду наличия секций фильтрации, нагрева, а иногда и охлаждения. Поэтому вытяжные вентиляторы, как правило, предусматриваются меньшей мощности, нежели приточные.

Наконец, выполняя расчёт приточно-вытяжной вентиляции, можно сэкономить, предусмотрев рекуператор тепла. Это устройство, которое передаёт тепло от вытяжного воздуха приточному. В зимнее время рекуператор способен достаточно сильно прогреть приточный воздух за счёт вытяжного и, как следствие, существенно снизить мощность нагревателя.

Например, в приточной системе вентиляции требуется нагреть 1000 м3/ч воздуха с ‑26°С до +20°С. Мощность нагревателя составит 0,335·1000·(20-(-26)) = 15,3 кВт.

Предположим, в рекуператоре удалось нагреть приточный воздух до температуры +7°С. Тогда нагревателю останется лишь догреть его до искомых +20°С. Мощность такого нагревателя составит 0,335·1000·(20-7)=4,3 кВт. Таким образом, применение рекуператора позволило понизить энергозатраты системы на 11 кВт или на 72%.

Расчёт естественной вентиляции

Суть естественной вентиляции — обеспечение естественного воздухообмена в помещении. Приточная естественная вентиляция обычно представляет собой открытые окна. Естественная вытяжная вентиляция — это шахта, которая поднимается на определенную высоту. Чем выше — тем сильнее тяга, и тем интенсивнее будет работать естественная вентиляция в целом.

Естественная вентиляция. 1 — вытяжная решетка, 2 — открытое окно, 3 — вытяжная шахта.

Расчёт естественной вентиляции позволяет определить сечение вытяжной шахты и, при необходимости, высоту подъёма этой шахты. В ходе расчёта определяется располагаемое гравитационное давление (тяга), подбирается сечение, рассчитываются аэродинамические потери и проверяется условие, чтобы потери не превышали тягу.

Располагаемое гравитационное давление определяется по формуле:

ΔРГ=g·h·(ρН-ρВ),

где g — ускорение свободного падения (g=9,81 м/с2); h — высота шахты (м); ρН — плотность наружного воздуха (принимается для +5°С равной 1,27 кг/м3); ρВ — плотность внутреннего воздуха (принимается для +18°С равной 1,21 кг/м3).

Площадь сечения шахты рассчитывается исходя требуемого расхода и скорости воздуха. Скорость воздуха задаётся самостоятельно, рекомендуется принимать не более 1,5 м/с, желательно — 1 м/с.

S = L / (3600·v),

где L — расход воздуха (м3/ч), v — скорость воздуха (м/с).

По полученной площади сечения шахты определяется длина А и ширина В сечения (так, чтобы A·B ≈S) для прямоугольных шахт или диаметр круглых шахт (D=корень(4·S/p)).

Далее определяется аэродинамическое сопротивление шахты ΔРШ, включая сопротивление вытяжной решетки в помещении и дефлектора на улице. Оно должно быть как минимум на 10% меньше располагаемого гравитационного давления ΔРГ:

ΔРГ ≥ 1,1·ΔРШ.

Если это условие не выполняется, следует принять меньшую скорость движения воздуха в шахте (это позволит снизить ΔРШ) или увеличить высоту шахты (это позволит увеличить ΔРГ).

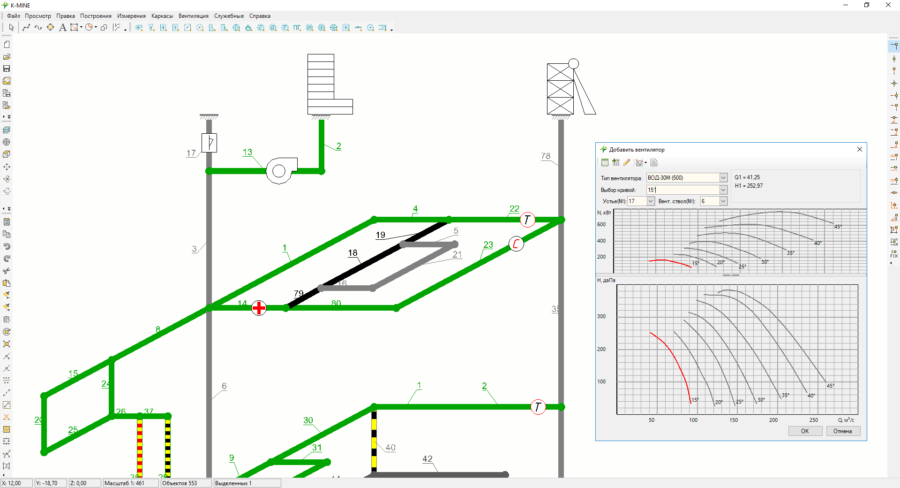

Программа для рисования вентиляции «SVENT»

Программа SVENT разработана для рисования вентиляции помещений на компьютерах под управлением Windows.

Функции SVENT:

• аэродинамический расчет систем принудительной и вытяжной вентиляции;
• программа для чертежей вентиляции в аксонометрии, использует элементы AutoCAD;
• составляет спецификации.

Производит 2 типа расчетов:

• Автоматически предлагает сечение прямоугольной или круглой формы на основании введенных данных о скоростях возле вентиляторов и на концах воздуховодов;
• Расчет системы с введенными данными о сечениях и потерях давления.

Программа расчета работает с любыми типами воздуховодов (круглые, прямоугольные и нестандартной формы). Можно дополнять базу данных воздуховодов необходимыми образцами.

База узлов работает на схемах расчетов коэффициентов местных сопротивлений из ВСН 353-86, Справочника проектировщика под редакцией Староверова И.Г. и нескольких других источников. Ее тоже можно дополнять.

Открытые базы данных

Project StudioCS Водоснабжение. База данных

Сегодня в системах водоснабжения и канализации используется весьма разнообразное оборудование, на рынке представлены изделия как отечественных, так и зарубежных производителей. Это делает принципиально важным наполнение баз данных. На сегодняшний день база данных элементов содержит более 7000 различных изделий популярных в России производителей: Zetkama, NANOPLAST, Rehau, Uponor, ООО «БРОЕН-АДЛ» и др.

Все базы данных Project StudioCS Водоснабжение открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего не требуется обладать навыками программирования, достаточно умения работать в простейшем табличном редакторе.

В Project StudioCS Водоснабжение предусмотрена возможность редактирования баз данных гидравлических характеристик водопотребителей и санитарных приборов. Таким образом, если по желанию заказчика параметры водопотребления на объекте должны отличатся от нормативных (например, при частном строительстве), вы всегда сможете добавить необходимые характеристики в базу данных. Кроме того, можно добавлять сантехнические приборы со свойствами, отличными от нормативных характеристик.

Онлайн-программа для расчета вентиляции

Онлайн-программа для расчета вентиляции позволяет расчитывать воздухообмен по людям, по кратностям и на удаление вредных веществ. Более подробно данные алгоритмы описаны в статье про воздухообмен.

Хочу такой же калькулятор себе на сайт
Онлайн-расчет воздухообмена по людям
Количество постоянных рабочих мест:Более 2 часов непрерывно	чел.
Количество посетителей:Менее 2 часов непрерывно	чел.
Количество спортсменов:	чел.
Расход воздуха:	м3/ч
Онлайн-расчет воздухообмена по кратностям
Объем помещения:	м3
Кратность:	1/ч
Расход воздуха:	м3/ч
Онлайн-расчет воздухообмена на удаление тепла
Тепловыделение:	кВт
Температура в помещении:	°C
Температура приточного воздуха:	°C
Расход воздуха:	м3/ч
Онлайн-расчет воздухообмена на удаление влаги
Влаговыделение:	г/ч
Влагосодержание воздуха в помещении:	г/кг
Влагосодержание приточного воздуха:	г/кг
Расход воздуха:	м3/ч
Онлайн-расчет воздухообмена на удаление вредностей
Вредное вещество:	CO2 (Углекисный газ)CO (Оксид углерода)NO2 (Диоксид азота)NO (Оксиды азота)SO2 (Диоксид серы)АммиакХлорФенол/Бензол
Скорость выделения вредности в помещении:	мг/ч
Предельно допустимая концентрация (ПДК):Меняется при выборе вещества или задайте вашу ПДК	мг/м3
Концентрация в наружном воздухе:Фоновая концентрация в окружающей среде	мг/м3
Расход воздуха:	м3/ч
Хочу такой же калькулятор себе на сайт
Ссылка на этот расчет: Копировать
