Обзор программ для расчета и проектирования отопительных систем дома

Есть ли бесплатные программы для расчётов?

Чтобы упростить расчет системы отопления частного дома, можно воспользоваться специальными программами. Их, конечно, не так много как графических редакторов, но выбор всё же есть. Одни распространяются бесплатно, другие – в демо-версиях. В любом случае, сделать нужные расчёты один-два раза получится и без материальных вложений.

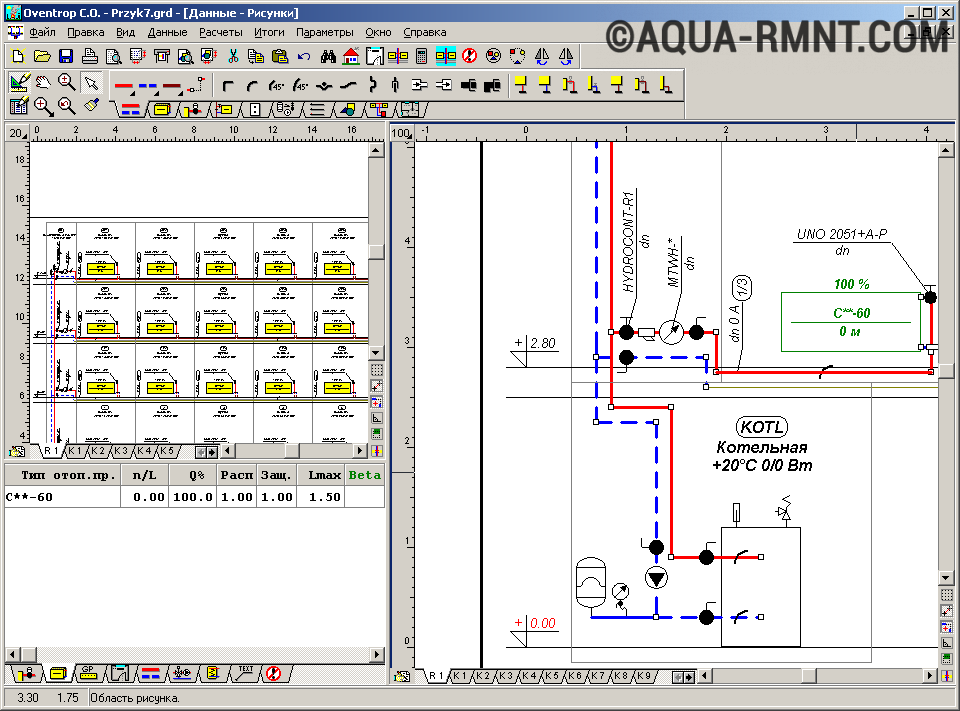

Программное обеспечение «Oventrop CO»

Бесплатное программное обеспечение «Oventrop CO» предназначено для того, чтобы выполнить гидравлический расчёт отопления загородного дома.

Программа «Oventrop CO» создана для предоставления графической помощи на этапе составления проекта отопления. Она позволяет выполнить гидравлический расчёт и для однотрубной, и для двухтрубной системы. Работать в ней просто и удобно: есть уже готовые блоки, осуществляется контроль над ошибками, огромный каталог материалов

На основе предварительных настроек и подбора отопительных приборов, трубопровода и арматуры можно проектировать новые системы. Помимо этого возможна регулировка существующей схемы. Она осуществляется посредством подбора мощности уже имеющегося в распоряжении оборудования в соответствии с нуждами отапливаемых комнат и помещений.

Оба эти варианта могут сочетаться в данной программе, позволяя регулировать существующие фрагменты и проектировать новые. При любом варианте расчёта «Oventrop CO» подбирает настройки арматуры. В части выполнения гидравлических расчётов у этой программы широкие возможности: от подбора диаметров трубопровода до анализа расхода воды в оборудовании. Все результаты (таблицы, схемы, рисунки) можно распечатать или перенести в среду Windows.

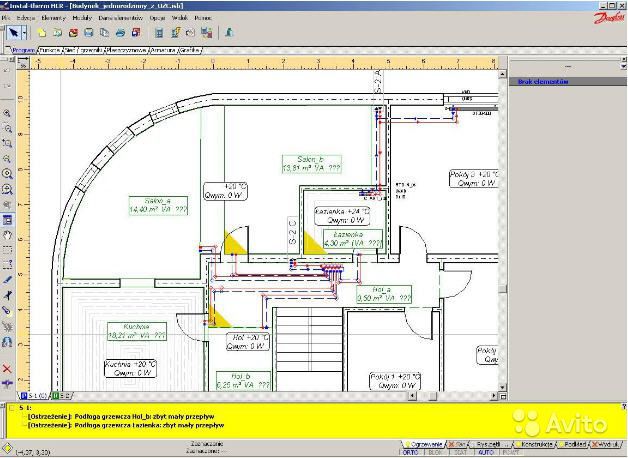

Программное обеспечение «Instal-Therm HCR»

Программа «Instal-Therm HCR» позволяет рассчитать систему радиаторного и поверхностного отопления.

Она поставляется в комплекте InstalSystem TECE, куда входят ещё три программы: Instal-San Т (для проектирования холодного и горячего водоснабжения), Instal-Heat&Energy (для расчёта тепловых потерь) и Instal-Scan (для сканирования чертежей).

Программа «Instal-Therm HCR» снабжена расширенными каталогами материалов (трубы, потребители воды, фитинги, радиаторы, теплоизоляция и запорно-регулирующая арматура). Результаты расчётов выдаются в виде спецификации на предлагаемые программой материалы и изделия. Единственный недостаток пробной версии – невозможно вывести её на печать

Вычислительные возможности «Instal-Therm HCR»: — подбор по диаметру труб и арматуры, а также тройников, фасонных изделий, распределителей, проходных муфт и теплоизоляции трубопровода; — определение высоты подъёма насосов, расположенных в смесителях системы или на участке; — гидравлические и тепловые расчёты отопительных поверхностей, автоматическое определение оптимальной температуры входа (питания); — подбор радиаторов, учитывающий охлаждение в трубопроводах рабочего агента.

Пробной версией можно воспользоваться бесплатно, но она имеет ряд ограничений. Во-первых, как и в большинстве условно-бесплатных программ, результаты распечатать нельзя, равно как и экспортировать их. Во-вторых, в каждом из приложений пакета можно создать только три проекта. Правда изменять их можно сколько угодно. В-третьих, созданный проект сохраняется в модифицированном формате. Файлы с таким расширением ни другая пробная, ни даже стандартная версия не прочитают.

Выбор насосного оборудования

В программе предусмотрена возможность экспорта данных для выбора центробежных насосов в программную систему “Spaix 4 Pumps” с последующим импортом данных о выбранном насосе в Гидросистему. Рассчитанные в Гидросистеме теплофизические свойства продукта и требуемые параметры насосного оборудования могут быть автоматически переданы в Spaix для выбора насосов, а характеристики выбранных в Spaix насосов обратно в Гидросистему для проведения полного поверочного расчета трубопровода. Тем самым обеспечивается комплексная оптимизация при выборе насосов и параметров трубопровода. Лицензия на программу Spaix 4 Pumps Pure предоставляется действующим пользователям Гидросистемы бесплатно.

Пользовательский интерфейс программы
прост и интуитивно понятен. Графическое окно программы обеспечивает наглядное отображение расчетной схемы трубопровода. В программе использован интеллектуальный алгоритм, оптимизирующий расположение отдельных элементов для минимизации наложений и пересечений. Схема может быть представлена в 3D или в любой проекции, для удобства ее чтения и анализа можно также регулировать степень детальности представления элементов. Поддерживается специальный режим ввода и отображения расчетной схемы с привязкой к фоновому растровому изображению, например, к карте населенного пункта или плану завода, что особенно удобно при проведении расчетов наружных инженерных сетей. При этом пользователь может вручную перемещать узлы расчетной схемы, а программа сама определяет длины участков в соответствии с масштабом карты.

Программа рассчитывает для каждого элемента трубопровода скорость перекачиваемого продукта, потери давления на трение и местные сопротивления, свойства продукта, кавитационный запас и другие параметры. Точность расчета обеспечивается за счет автоматического пересчета свойств продукта и режимов течения на каждом участке, а также детального расчета прямых труб и местных сопротивлений с учетом режима течения в соответствии со справочником Идельчика и современными методами расчета многофазных течений. Результаты расчета можно отобразить на расчетной схеме в виде цветового выделения, наглядно показывающего элементы, ответственные за наибольшие гидравлические потери.

Вместе с программой поставляются:

• Библиотека , предназначенная для расчета теплофизических свойств индивидуальных веществ, нефтяных фракций, их смесей. База данных программы содержит свыше 1600 веществ. СТАРС позволяет автоматически проводить расчет фазового равновесия и проверку агрегатного состояния продукта;
• Библиотека GERG-2008
  , предназначенная для расчета теплофизических свойств и фазовых равновесий природного газа различных составов по уравнению состояния GERG-2008;
• Модуль WaterSteamPro
  уточненного расчета теплофизических свойств воды и водяного пара по международной методике IAPWS-IF97, который позволяет повысить точность расчета водо- и паропроводов (рекомендован РАО ЕЭС для использования в энергетике);
• Модуль “Строительная климатология”
  , который на основе данных «СП 131.13330.2012 Строительная климатология» (актуализированной версии СНиП 23-01-99) позволяет определить климатические параметры населенного пункта, где находится объект.

Для расчета теплофизических свойств и фазового равновесия программа может использовать также поставляемую отдельно мощную термодинамическую библиотеку фирмы ProSim
.

Для распечатки исходных данных и результатов расчета в программу встроен генератор отчетов, позволяющий как вывести отчеты сразу на печать, так и предварительно просмотреть их, а также сохранить отчеты в файлы разных форматов для их последующего включения в другие документы. Отчеты поставляются с оформлением по стандарту СПДС, пользователи могут настроить их формат (например, изменить штамп, добавить эмблему фирмы) с помощью встроенного в программу модуля редактирования шаблонов.

Для расчета тепловых сетей в программу включена возможность автоматического построения пьезометрических графиков
в MS Excel по результатам расчета.

В программе предусмотрена возможность импорта схемы трубопроводов из различных систем графического проектирования через файл формата PCF
, импорта из проектов и экспорта в проекты программы

Гидравлический расчет системы отопления следует выполнять уже после того, как мы:

1. Собрали исходные данные.
2. Определили потери мощности у радиаторов.
3. Рассчитали тепловые потери здания.

Если расчет сделать правильно, то отопительная система будет работать не только корректно и надежно, но и абсолютно бесшумно. Кроме того, таким образом можно избежать значительных материальных затрат на электроэнергию.

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце R_ср.

Для расчета R_cp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где– давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

– сумма длин участков главного циркуляционного кольца;

– естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где– расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 – Значение в зависимости от расчетной температуры воды в системе отопления

(),C	, кг/(м3К)
85-65	0,6
95-70	0,64
105-70	0,66
115-70	0,68

– естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(t_г – t_о) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение R_ф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где– сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 – Коэффициенты местных сопротивлений

№ п/п	Наименования участков и местных сопротивлений	Значения коэффициентов местных сопротивлений	Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δр_р. Суммарные потери давления по кольцу должны быть меньше величины Δр_р на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 – Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

∑ξ

Z, Па

Rl+Z, Па

Занятие 6

Этапы проектирования

Для создания грамотной СО необходимо выполнить следующие виды работ:

• Выбрать наиболее подходящую систему обогрева для конкретной постройки.
• Создать эскиз с трассировкой магистрального трубопровода и стояков.
• Провести гидродинамические теплотехнические расчеты для грамотного подбора оборудования, материалов и диаметров трубопровода и других элементов системы.
• Создать чертеж СО с привязкой к планировке здания.

Проектирование систем отопления и вентиляции начинается с составления технического задания, которое формируется на основании данных осмотра объекта, замеров и пожеланий клиента. После этого, специалист предлагает заказчику наиболее подходящий вариант (эскиз) отопительной системы с полным технико-экономическим обоснованием. Когда, возможные затраты на создание СО будут согласованы с заказчиком, учтены его замечания и пожелания, специалист-проектировщик приступает к наиболее ответственному шагу – расчетам, на основании которых составляются схемы СО и планом прокладки инженерных коммуникаций.

После консультации с клиентом, специалист составляет спецификацию материалов, оборудования и готовит пакет документов для согласования в соответствующих инстанциях. Последним этапом в создании проекта является привлечение субподрядчика для выполнения монтажных и пусконаладочных работ.

Работа с этажами и стояками

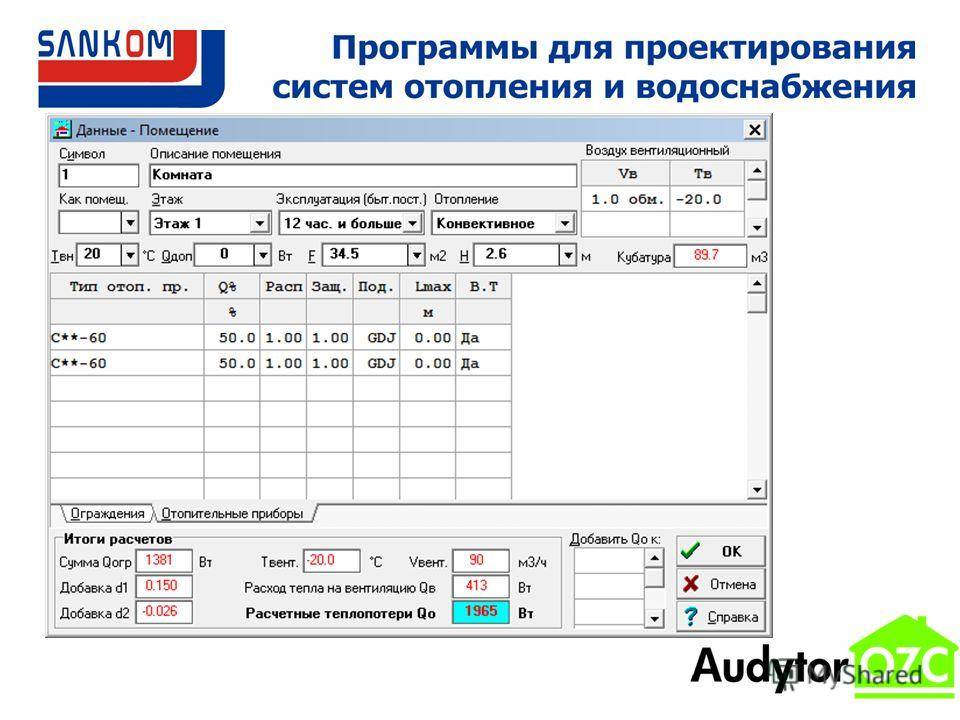

В программе реализована возможность загрузить помещения из или . Также инженер может самостоятельно определить контуры помещения и в автоматическом, и в ручном режиме. Можно автоматически пронумеровать помещения, если это не было сделано ранее. А все характеристики и данные по всем этажам и помещениям выводятся в одном диалоговом окне Модель здания/объекта
. Здесь же можно изменить характеристики (свойства) каждого этажа или помещения — теперь для этого не требуется открывать по отдельности каждый чертеж.

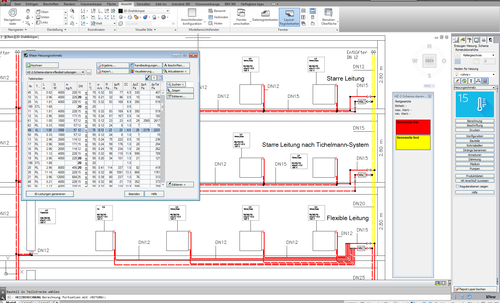

На каждом этапе планирования может быть рассчитана программа, рассчитанная программой. Благодаря уже одной схеме трубопровода вы можете быстро определить рабочую гидравлическую систему и детализированные массы для ваших торгов. На другом конце шкалы вычисление с помощью трехмерной модели обеспечивает ближайшую близость к фактической реализации.

Все больше и больше существующих систем обновляются, реконструируются или обновляются. Чтобы рассматривать эти системы в соответствии с реальностью, размеры могут легко фиксироваться в частях сечения или для всей сети. Прямая навигация в системе трубной сети является одним из непревзойденных преимуществ интегрированного вычисления графической сети. Неблагоприятные пути потока или части сечения отображаются непосредственно в модели. И наоборот, вы можете использовать опцию простого выбора объекта в сети, чтобы редактировать свои данные расчета.

Для просмотра и анализа всех спроектированных стояков в здании и редактирования их свойств предназначен Мастер межэтажных соединений.

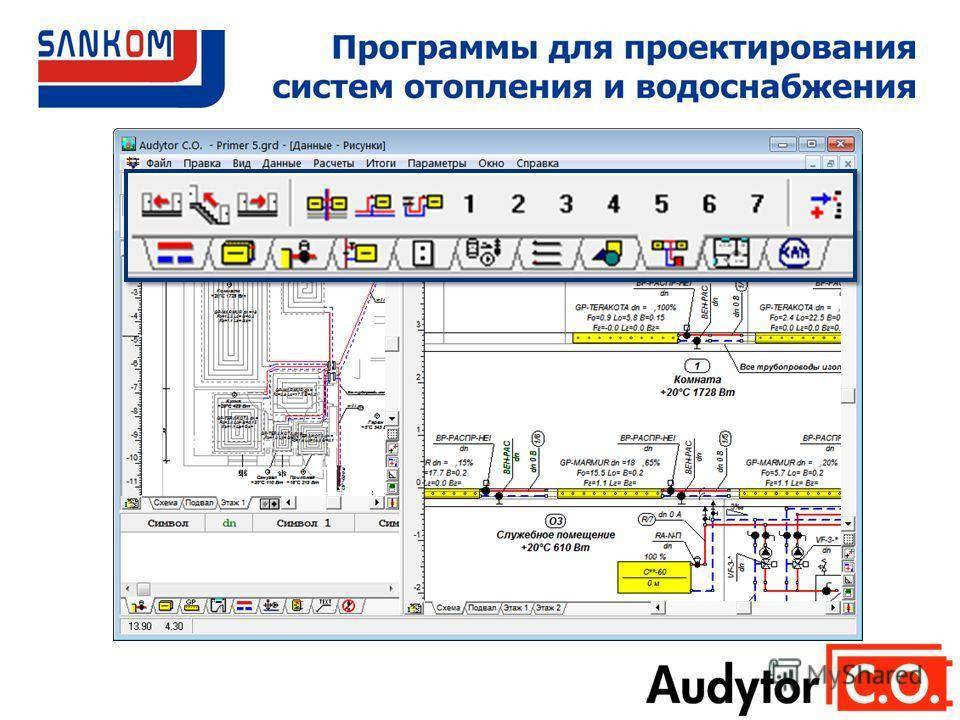

Бесплатные программы для гидравлического расчета системы отопления дома

Расчет отопления в частном доме характеризуется сложностью. От него требуется определение гидравлических растрат давления, вычисление диаметра трубопроводной системы и увязку всех элементов конструкции.

Чтобы упростить расчеты, применяется программа расчета отопления. Можно выбрать среди нескольких сервисов. Таким образом, производятся расчеты в онлайн-режиме. При этом некоторые программы предлагаются бесплатно.

При помощи специального программного обеспечения получаются следующие данные:

1. Нужный диаметр трубопроводной линии.
2. Размеры элементов отопления.
3. Определенный вентиль для балансировки.
4. Настройку регулирующих деталей.
5. Показатели контроля термостатических клапанов.
6. Значения датчиков изменения давления.

Гидравлический расчет отопления

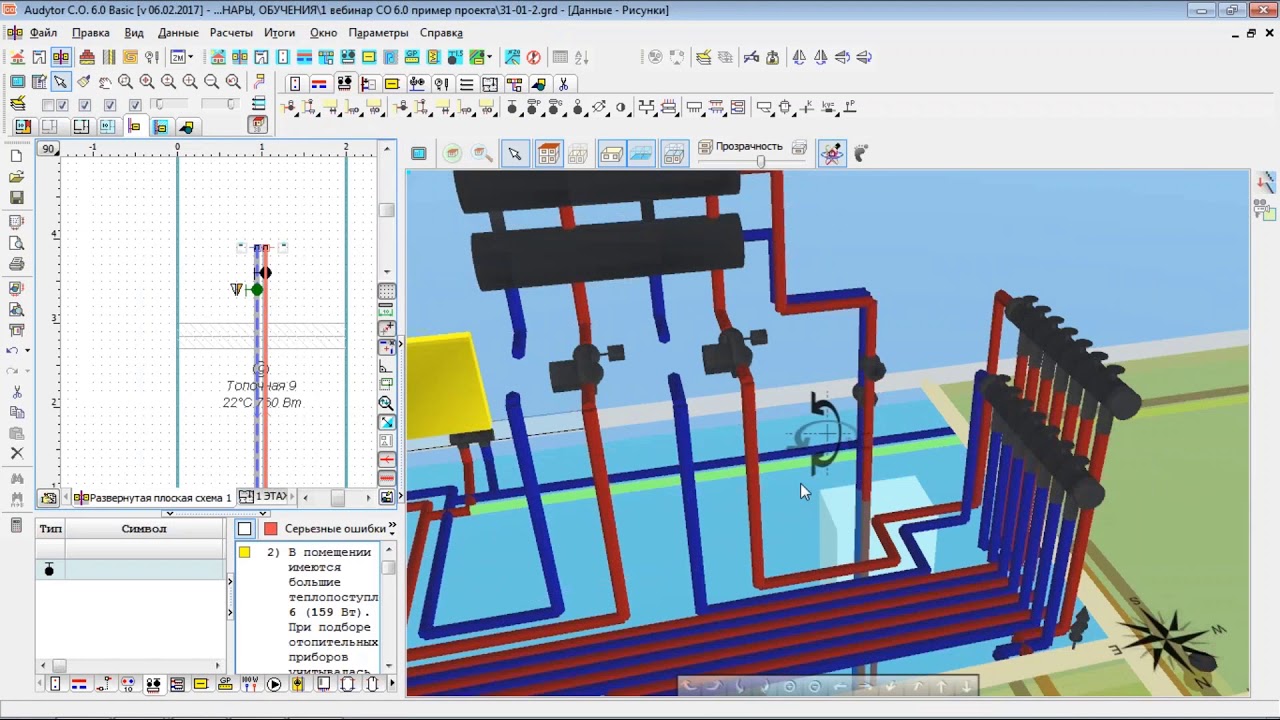

Гидравлический и тепловой расчет. Формирование трехмерной твердотельной модели системы отопления

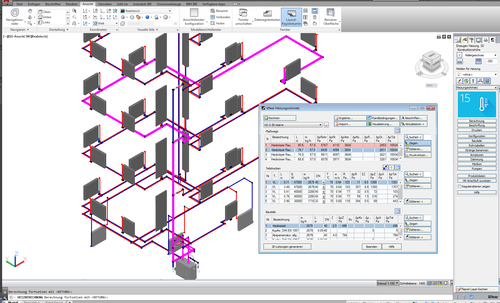

При проведении расчета программа создает полную трехмерную модель системы отопления. Реализована возможность просматривать расчетные параметры в участках сети. На участках производится расчет тепловой нагрузки, расхода теплоносителя, скорости движения, потерь давления в трубах и на местных сопротивлениях, а по результатам этих расчетов осуществляется подбор диаметра труб и числа секций радиаторов.

На странице свойств Вход в систему отопления

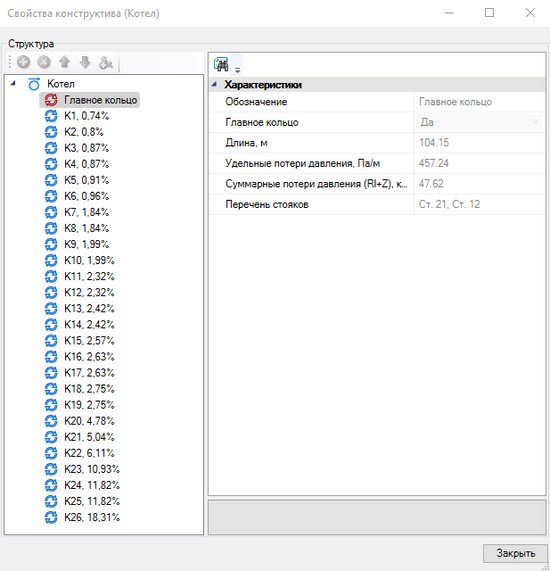

можно увидеть список колец. Кроме того, имеется возможность визуализации кольца в расчетной модели. Также отображена разность увязки второстепенных колец с главным кольцом. Это позволяет увидеть кольца и найти нужное место установки балансировочной арматуры для увязки второстепенных колец с главным.

Project Studio CS Отопление. Свойства системы

Как проводятся вычисления гидравлического расчета

Существуют некоторые задачи, которые необходимо решить, дабы произвести гидравлический расчет системы отопления:

1. Определите диаметр труб на всех участках системы (не забудьте учесть при этом скорость перемещения носителя тепла).
2. Рассчитайте потерю давления.
3. Решите гидравлическую увязку.
4. И, конечно же, расход теплоносителя.

Какие существую бесплатные программы для этого?

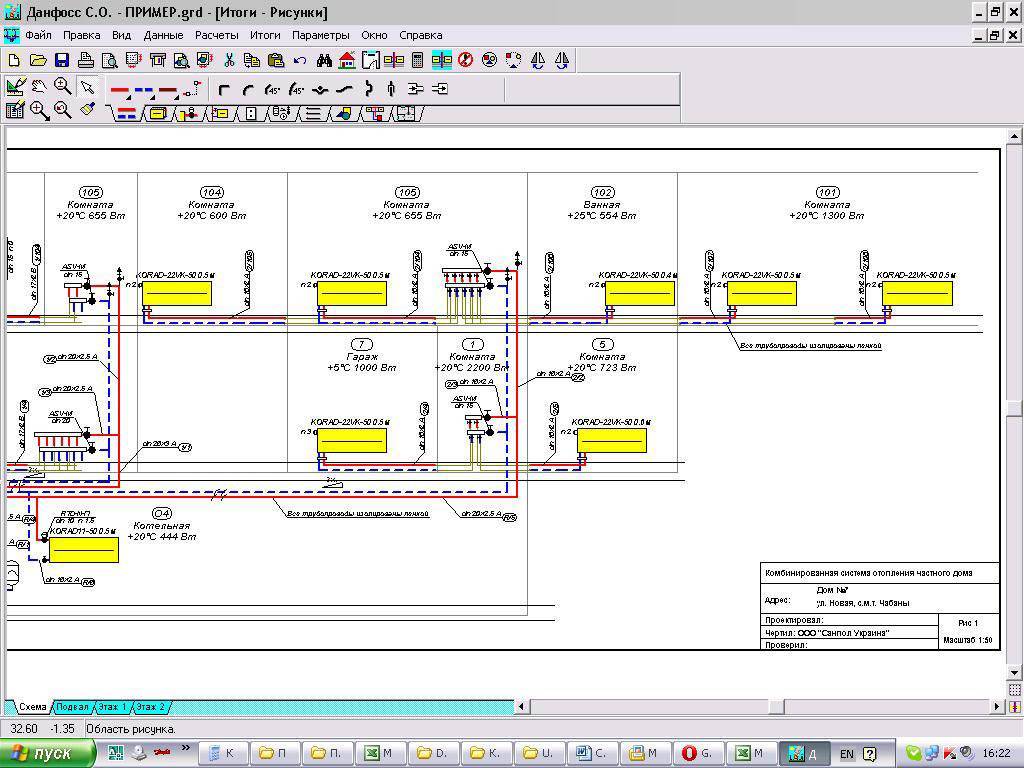

Как можно было догадаться, данная программа предназначается для быстрого выполнения необходимых расчетов. Вначале необходимо внести все соответствующие настройки и подобрать самые подходящие элементы оборудования. Таким образом, можно создавать абсолютно новые схемы. Более того, уже готовую схему можно корректировать необходимым образом.

В данном ПО гармонично сочетаются оба варианта, позволяя создавать оригинальные проекты и регулировать старые. Программа имеет широчайшие возможности касательно гидравлических расчетов, от расхода теплоносителя до подбора труб необходимого диаметра. Все итоги своей работы можно импортировать в операционную систему в любом виде.

Данная программа имеется в свободном доступе. Она позволяет рассчитать все необходимое для систем вне зависимости от количества труб. Существенным отличием «Герца», выгодно выделяющим его на фоне других аналогов, является то, что вы сможете создавать различные проекты, как в новостройках, так и в реконструированных сооружениях, в которых теплоносителем является именно гликолиевая смесь. Программа была сертифицирована ООО ЦСПС.

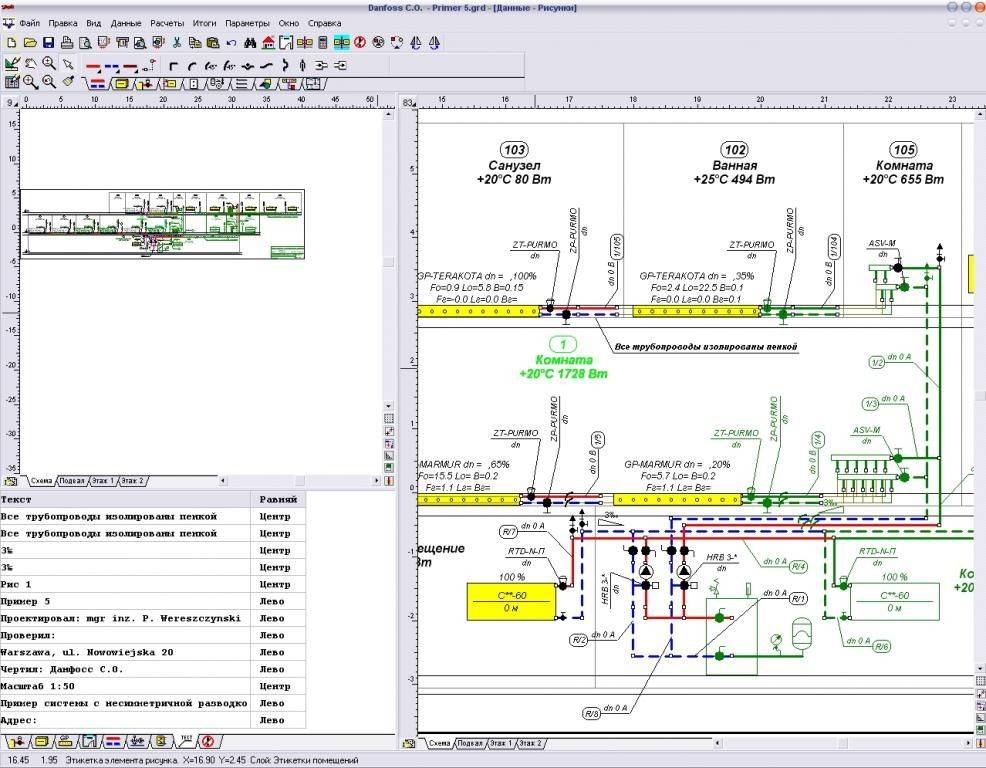

Ввод данных очень удобен, так как осуществляется графически. Итоги расчетов визуализируются в виде схем.

С ее помощью вы будете рассчитывать поверхностное или радиаторное . Она состоит в специальном комплекте из четырех аналогичных программ. Итак, рассмотрим возможности программы:

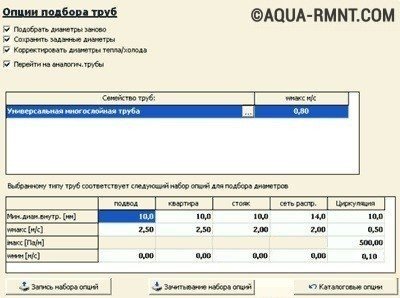

1. Подбор трубопровода в зависимости от диаметра.
2. Подбор соответствующих радиаторов.
3. Она определяет высоту, на которой необходимо размещать насосы.
4. Различного рода расчеты отопительных поверхностей.
5. Определение наиболее подходящей температуры.

В отличие от предыдущих вариантов, бесплатно вы можете закачать исключительно пробную версию программы, которая, разумеется, обладает некоторыми ограничениями. Прежде всего, в преимущественном большинстве опций вы не сможете не только импортировать изображение в операционную систему, но даже и распечатать его. Кроме того, в каждом отдельном приложении имеется своеобразный лимит: по три выполненных проекта на одно. Вместе с тем, вы можете видоизменять его бесконечное количество раз, это не воспрещается. И, наконец, готовые проекты будут сохраняться в специальном формате, такое расширение не сможет прочитать никакая другая версия.

В итоге хотелось бы отметить, что гидравлический расчет системы отопления является неотъемлемой частью современной системы регулирования. Дабы выбрать регулирующую арматуру, не имея представления о том, что происходит на рынке в данный момент, вам придется производить расчет по всей площади сооружения, желательно при этом воспользоваться максимально богатой библиотекой. От того, насколько корректные у вас будут данные, будет зависеть работа всей системы.
