Методика и схема прогрузки дифференциальных автоматических выключателей

Прогрузка автоматических выключателей лучшая цена в Москве

НАИМЕНОВАНИЕ РАБОТ	ЕДИНИЦА ИЗМЕРЕНИЯ	ЦЕНА
Испытание автоматических выключателей	1-полюсный автомат	90 руб.
3-полюсный автомат: до 50 А до 200 А до 1000 А> 1000 А	180 руб. 230 руб. 360 руб.430 руб.

Электротехническая лаборатория«МОСЭНЕРГОТЕСТ» предлагает услуги по проведению электроизмерения. Среди них – прогрузка автоматов и автоматических выключателей, которую мы осуществляем на коммерческих и жилых объектах в Москве по выгодным ценам.

Проверка работоспособности электроустановок играет важнейшую роль при монтаже различного оборудования. От нее зависит бесперебойная работа электросети, а также безопасность людей, находящихся в помещении. Проверка автоматов защиты входит в спектр услуг по тестировании элекроустановок: она дает гарантию безопасной работы оборудования. Проводится она на заключительном этапе электромонтажа. Согласно ПУЭ, аппараты защиты должны иметь показания, соответствующие номинальным данным.

Основные характеристики автоматических выключателей

К числу основных характеристик автоматических аппаратов защиты относятся следующие:

1. Номинальный ток: допустимая величина тока при работе сети в нормальном режиме.
2. Время отключения автоматического аппарата защиты. То есть время срабатывания защиты при коротком замыкании или перегрузке.
3. Ток срабатывания защиты. То есть характеристики величины тока во время перегрузки или короткого замыкания.

ГОСТ на автоматические аппараты защиты подразумевает соответствие всех перечисленных величин данным, указанным в технической документации. Во время проверки они и исчисляются.

Устройство прогрузки автоматических выключателей

Устройство прогрузки автоматических аппаратов защиты применяется для проверки первичным током. Выбор таких устройств достаточно широк, поэтому найти то, которое подходит для любого типа автомата и любой величины номинального тока, достаточно просто.

Стандартное устройство состоит из нескольких элементов, в частности:

• ключа управления;
• лабораторного автотрансформатора;
• нагрузочного трансформатора;
• амперметра;
• трансформатора тока;
• секундомера;
• соединительных проводов.

Проверяются с помощью такого оборудования автоматы с большим и малым током. При проверке автоматических аппаратов защиты с большим током подключается более мощный нагрузочный трансформатор и источник питания.

Методика прогрузки автоматических выключателей

При осуществлении проверки автоматов проверяются уровень его защиты, например, электромагнитная(то есть, мгновенная), а также тепловая (то есть, с выдержкой по времени). Чтобы осуществить прогрузку, специалисты знакомятся с информацией об автоматическом аппарате защиты, указанной в его техническом паспорте, и находят там график времятоковых характеристик срабатывания.

Электромагнитная защита проверяется восьмикратным током 48, тепловая – трехкратным током 18. В первом случае автомат должен отключиться максимум за 0,01 секунды, во втором – за период от 3-х до 80 секунд. Если при проверке автомат не выключается в течение указанного временного периода, это свидетельствует об его неисправности.

Периодичность проведения прогрузки автоматов и проверки выключателей

Периодичность проведения проверки аппаратов защиты определяется стандартами завода-изготовителя данных устройств. Но, согласно наблюдениям, автоматические выключатели могут выходить из строя гораздо раньше наступления сроков проведения испытаний. Именно поэтому рекомендуется тестировать их не реже, чем раз в три года. Это позволит избежать различных последствий, вызванных поломками в автоматических аппаратах защиты.

Кстати, касается все вышеизложенное не только автоматов, установленных на предприятиях, но и устройств, используемых в быту.

Протокол прогрузки автоматических выключателей по ПУЭ

После проведения проверки, все данные по наводимому току и выдержке по времени, полученные в результате испытаний первичным током, заносятся в протокол. В случае обнаружения неисправностей, составляется дефектная ведомость, в которой указаны неполадки и даны рекомендации по их устранению согласно ПУЭ

Электролаборатория«МОСЭНЕРГОТЕСТ» осуществляет прогрузку автоматических выключателей максимально качественно и профессионально. Наши специалисты имеют необходимые группы допуска для проведения таких типов работ.

Если вы решили сделать заказ, напишите нам в форме обратной связи, обозначив свою проблему. Спустя короткий промежуток времени с вами свяжется наш специалист.

Средства измерений

Автоматы и аппараты управления подвергаются испытаниям в собранном виде, с установленными на них всеми деталями и узлами, которые могут повлиять на результат испытаний.

Перед испытанием производится внешний осмотр, проверка целостности корпусов и изоляции. сопротивления изоляции производят мегомметрами на напряжение 1000В и 2500В.

Измерение сопротивления контактов и контактных соединений внутри аппаратов производится мостами постоянного тока (например Р 333), которые позволяют произвести замеры с точностью до 0,001 Ом, или методом амперметра и милливольтметра. При проведении замеров методом амперметра-вольтметра рабочий ток не должен превышать номинальный ток данного аппарата.

Испытание повышенным напряжением промышленной частоты производят с помощью различных установок, которые состоят из следующих элементов: испытательного трансформатора, регулирующего устройства , контрольно-измерительной и защитной аппаратуры. К таким аппаратам можно отнести установку АИИ – 70, АИД – 70, а также различные высоковольтные испытательные трансформаторы, которые обладают достаточным уровнем защиты и надлежащим уровнем подготовлены для проведения испытаний. Для контроля качества болтовых соединений используют слесарные инструменты в виде гаечных ключей и т.п.

Испытание автоматических выключателей

Система электроснабжения, представляющая сложнейший комплекс различных технических устройств, при помощи которых потребителям доставляется необходимое количество электрической энергии, состоит из: элементов учета, распределительных устройств, соединительных устройств, автоматических выключателей и прочих необходимых устройств, без которых невозможна ее эффективная эксплуатация.

Каждое устройство имеет свои определенные функции, на него возлагается ответственная роль. Все устройства в системе электроснабжения должны быть правильно установлены и обеспечивать слаженную работу. Остановимся подробнее на таком устройстве, как автоматический выключатель.

Автоматические выключатели обеспечивают проведение, включение и размыкание в автоматическом режиме электроцепей при возникновении аварийных или чрезвычайных ситуаций (повреждении, сверхтоках, низком напряжении и т.д). Используют автоматические выключатели и для включения цепей в ручном режиме (нечасто). Специальное приспособление – расцепитель (электромагнитный, электронный) обеспечивает защиту от токов короткого замыкания.

Так как автоматический выключатель должен обеспечивать защитную функцию, следует тщательно следить за его состоянием и проводить необходимые электроизмерения и испытания

. К проведению таких видов работ, как электроизмерение и испытание автоматических выключателей, как и ко всем работам, связанным с обеспечением безопасности работы системы электроснабжения и жизни людей, следует отнестись ответственно и внимательно.

При проведении электроизмерений, величиной для измерения является время, за которое автоматический выключатель произвел отключение, при специально заданной, выше номинального значения величине тока. Характеристику расцепления автоматических выключателей производят в четком соответствии требованиям ГОСТ. Все параметры, при которых автоматические выключатели срабатывают, должны отвечать данным, предоставленным производителем, указанным в паспорте устройства.

Испытание автоматических выключателей должно проводиться работниками, которые прошли курс специального обучения, аттестованы по электробезопасности (имеют не ниже III), обладают правом допуска к проведению испытаний и электроизмерений. Именно такие специалисты и работают в . Мы предлагаем Вам провести качественное испытание автоматических выключателей с учетом всех требований, норм и соответствий. Наши специалисты используют при проведении всех электроизмерительных работ современное оборудование, грамотно оформляют полученные результаты испытаний (протокол «Проверки автоматических выключателей напряжением до 1000В»). Работоспособность автоматического выключателя проверяется по специальному распоряжению высококвалифицированным персоналом, бригада, в составе которой не менее двух человек, выполнит проверку быстро и на высоком уровне.

Проведение такого вида работ, как испытание автоматических выключателей, требует соблюдения целого ряда условий: автоматический выключатель, испытания которого проводятся, должен быть установлен в вертикальном положении, отключен от электросети, частота сети при проведении испытания должна быть (50±5) Гц.

Точность результатов электроизмерений, которые установлены при проведении испытаний автоматических выключателей, должна контролироваться, поверка приборов, которые используются для проведения испытаний, должна осуществляться ежегодно органами Госстандарта России.

При проведении такого вида работ, как испытание автоматических выключателей, следует обеспечить электробезопасность их осуществления, согласно требований Межотраслевых правил охраны труда по эксплуатации электроустановок. Для проведения испытаний автоматических выключателей используют только отключенные электроустановки, Для присоединения и разъединения испытательного комплекта или нагрузочных концов испытательное напряжение нужно снять.

Испытание автоматических выключателей – необходимая мера для обеспечения безопасности при эксплуатации электросетей. Наша компания проведет все необходимые работы для того, чтобы обезопасить Вас и Ваше оборудование от неприятностей, связанных с электрическим током.

Периодичность контроля исправности АВ

Регулярность проверок автоматических коммутационных аппаратов, а также их регламент отображаются в графике планово-предупредительных работ (ППР). Его разработкой занимаются соответствующие техслужбы предприятия, опираясь на требования ПТЭЭП (приложение 3, п. 28.6), рекомендации производителя АВ, местные эксплуатационные условия.

График утверждается и корректируется по решению руководителя предприятия. Например, может назначаться внеплановая прогрузка автоматов при возникновении сбоев в работе ЭУ либо после завершения их реконструкций (капитальных, текущих ремонтов).

Протокол

Полученные результаты мы заносим в акт, который полностью соответствует официальному образцу и имеет полную юридическую силу. Покажем, как приблизительно выглядят бланки:

В бумаге будут отображены основные аспекты проверки:

• временной промежуток необходимый по документации и реальный;
• марка расцепителя;
• показатель тока, который был подан на тестируемый объект;
• количество ампер, что можно подавать без изменения работы переключателя;
• характерные особенности.

Дальше дается заключение, в котором либо подтверждается разрешение на ввод в эксплуатацию, либо перечисляются проблемы и рекомендации по их устранению.

Этапы проверки защитных автоматов согласно ГОСТ Р 50031-2012

Национальным стандартом ГОСТ Р 50031-2012 (Автоматические выключатели для электрооборудования) предписан следующий перечень типовых испытаний защитных автоматов:

• проверка стойкости маркировки;
• проверка надёжности резьбовых, безрезьбовых, паяных, быстросоединяемых выводов и токопроводящих соединений;
• проверка надёжности выводов под внешние проводники;
• тестирование защиты от поражения электрическим током;
• измерение электроизоляционных свойств (влагостойкость, сопротивление, электрическая прочность изоляции главной и вспомогательной цепи);
• тест на превышение температуры;
• проверка работоспособности под нагрузкой номинальным током (28-суточный цикл);
• проверка автоматов на отключающую способность;
• контроль коммуникационной способности;
• проверка устойчивости к току кз;
• тестирование на устойчивость к механическим ударам;
• испытание на термостойкость (работоспособность при высоких температурах внешней среды);
• тестирование на устойчивость к аномальному нагреву и огню;
• испытание на трекингостойкость (устойчивость к созданию токопроводящих каналов);
• тест на коррозийную стойкость (способность аппарата сохранять работоспособность в агрессивной среде).

Приведённый выше список испытаний в полном объёме относится к новым, разработанным «с нуля» автоматическим выключателям, требующим сертификации. Число и стоимость предстоящих проверок определяется заранее и закладывается в цену продукции.

Методика прогрузки автоматов

Прогрузка автоматов делается по единому алгоритму. Сначала нужно изучить техническую документацию прибора и определить характеристики, которые нужно проверить. Затем тестируется функционирование расцепителей: сначала всегда работают с электромагнитным блоком, затем – с тепловым. Затем результаты заносят в подготовленный протокол о проведенных работах.

Пример

Установка удлиненного вывода из шпилек Продемонстрировать процедуру можно на примере выключателя от отечественного производителя ВА47-29. Класс защиты этого устройства – С, что соответствует необходимости пятикратного превышения номинального тока (который тут равен 6 А), чтобы электромагнитная защита сработала. Именно такая степень защиты наиболее распространена у выключателей, используемых в обычных бытовых сетях.

Перед подключением прибора к тестировочной установке нужно изучить прилагаемую к нему техническую документацию. В ней присутствует графическая репрезентация время-токовой характеристики срабатывания. Ось абсцисс представляет превышение прогрузочным током номинального показателя. Ось ординат – временной промежуток, по истечении которого включается тепловая защита.

Подведение нагрузки

Изучив график, можно понять, что зона, в которой срабатывает электромагнитный расцепитель, охватывает диапазон превышения номинала электротока (6 А) в 5-10 раз. Таким образом, для включения этого рода защиты потребуется ток в 30-60 А. Срабатывает этот механизм практически мгновенно: при исправной работе время не должно превышать 0,02 с. Для практического опыта можно взять восьмикратное превышение (48 А), в этом случае выключение автомата из сети должно произойти не позднее, чем через 0,01 с.

Что касается теплового защитного механизма, на графике интервал включения ограничивается парой кривых, отражающих обычное и нагретое состояния выключателя. Для проверки будет применяться трехкратное превышение номинального тока (18 А). Использование электротока такой кратности для тестирования является традиционным показателем, если нет указаний на иную рекомендуемую кратность в паспорте прибора. Значение времени, по истечении которого произойдет выключение автомата, должно находиться в интервале от 3 до 80 с (это можно узнать по графику).

Устройство автоматов

Выключатели-автоматы используются в качестве коммутационных приборов, применяющихся для проводки нагружающего тока в условиях штатного функционирования электроприборов и выполнения размычки электроцепи в нештатном режиме при низком либо высоком напряжении.

Распространение автовыключатели получили по причинам:

• простоты своей конструкции и монтажа;
• надежности и безопасности в использовании;
• высокой скорости реагирования при функционировании в нештатных ситуациях и при токах КЗ.

Устройства монтируются в электрических установках любой мощности.

Приборы выпускаются как с дистанционным типом управления, так и с управлением вручную. При нештатных условиях сработка выключателя производится в автоматическом режиме. Каждое устройство оснащается расцепителем наибольшего тока. Отдельные образцы также оборудуются и расцепителем по наименьшей величине тока и могут устанавливаться вместо плавких вставок в пробках и рубильников, что позволяет обеспечить максимально возможную стабильность защиты подключенного электрооборудования и использующихся в быту приборов.

Защитная аппаратура для электрической проводки работающая в режиме автоматического срабатывания

Выключатели-автоматы изготавливаются для ампеража от 6,3 до 6300 А электроустановок переменного тока до 1000 В, с различным количеством полюсов — от 1 до 4 включительно.

Расцепители в автоматах устанавливаются двух типов:

1. электромагнитный расцепитель от токов КЗ без выдержки по времени;
2. тепловой, сработка которого происходит величинах токов, существенно превосходящих установленные величины токов нагружения (с временной выдерживанием).

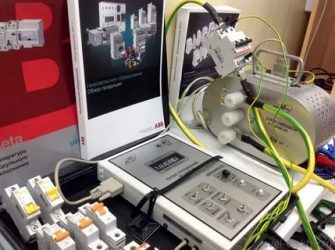

Комплект для испытаний автоматических выключателей до 6 кА РТ-2048-06

Варианты доставки

• Доставка курьером до дверей по всей России
• Доставка до терминала транспортной компании в Вашем городе по всей России

Если у вас существует постоянный транспортный партнер, с которым Вы привыкли сотрудничать, сообщите нам и мы приложим все усилия, чтобы организовать доставку через данную транспортную компанию.

Условия доставки:

Стоимость доставки включается в стоимость товара или оплачивается отдельно курьеру транспортной компании.

При получении товара Вам будут предоставлены товарная накладная, счет-фактура и оригинал счёта.

Для получения товара оплаченного юридическим лицом покупателю необходимо предоставить доверенность от организации или иметь при себе печать.

Для получения товара оплаченного физическим лицом покупателю необходимо предоставить паспорт.

Время доставки согласовывается с менеджером Службы доставки, который обязательно свяжется с Вами заранее перед доставкой.

Внимание!

Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте Ваши персональные данные при регистрации и оформлении заказа. Конфиденциальность ваших регистрационных данных гарантируется.

Время доставки

При наличии товара на нашем складе срок передачи товара в службу доставки составляет 1-2 рабочих дня с момента поступления оплаты на наш расчётный счёт.

Место доставки

Доставка осуществляется по адресу, указанному при оформлении заказа. Если необходимо доставить товар по иному адресу, необходимо сообщить адрес менеджеру Службы доставки, который свяжется с Вами непосредственно после оформления заказа на сайте.

Доставка по России

Отправка заказов в регионы России осуществляется рядом транспортных компаний. Доставка Вашего заказа до терминала транспортной компании в Москве осуществляется бесплатно силами нашей службы логистики.

Мы работаем с компаниями:

Деловые линии (рассчитать стоимость доставки)

DPD (рассчитать стоимость доставки)

Major Express (рассчитать стоимость доставки)

Правила

Цена, указанная в переданных Вам курьером документах, является окончательной, курьер не обладает правом корректировки цены.

Внимание!

Просим Вас помнить, что все технические параметры и потребительские свойства приобретаемого товара Вам следует уточнять у нашего менеджера до момента покупки товара. В обязанности работников Службы доставки не входит осуществление консультаций и комментариев относительно потребительских свойств товара. При необходимости инсталляции приобретаемого в нашем магазине товара Вам необходимо сообщить об этом нашему менеджеру. При доставке Вам заказанного товара проверяйте комплектность доставленного товара, работоспособность товара, также проверьте товар на наличие механических повреждений. При не заявлении Вами при получении товара претензий по поводу механических повреждений, в дальнейшем подобные претензии не рассматриваются. В случае вопросов, пожеланий и претензий обращайтесь к нам по следующим координатам

Результаты проверки автоматических выключателей

Результаты проведения испытательных работ заносятся в специальный протокол. В документе фиксируется срабатывание или несрабатывание автомата, время срабатывания и ток в момент срабатывания.

Выключатель должен быть исключен из сети и заменен аналогичным в следующих случаях:

• при токе несрабатывания происходит расцепление;
• при токе срабатывания расцепление не происходит;
• автомат срабатывает, но этот момент не вписывает в допустимый интервал времени срабатывания.

Если в ходе испытаний был выявлен хотя бы один выключатель, который подлежит замене, то по требованиям ПУЭ необходимо дополнительно проверить такое же количество приборов, которое было отправлено на первичную проверку.

Чаще всего выявление неисправных выключателей происходит при эксплуатационных испытаниях. Если проверка осуществляется в рамках передачи объекта в эксплуатацию, то вероятность обнаружения неисправности значительно ниже. Использование надежного оборудования и строгое соблюдение регламента испытаний позволяет нам выявить дефектные выключатели с высокой точностью. Это позволяет максимально защитить электросеть, объект и людей, которые проживают на нем, работают или посещают его. И хотя замена выключателя может быть достаточно затратной, повышение безопасности этого стоит.

Случается, что из-за короткого замыкания происходит поломка другого оборудования сети: вентиляционного или промышленного. В результате затраты становятся еще больше, поэтому вклад средств в испытания и замену выявленных неисправных автоматов можно рассматривать как экономию в долгосрочной перспективе.

К НАЧАЛУ СТРАНИЦЫ

Проверка работы расцепителей автоматических выключателей

Основная часть испытаний автоматов — это проверка исправной работы их расцепителей. Дополнительно проверяется качество монтажа выключателей, затяжка контактов, соответствие защитного оборудования проектной документации, но эти параметры уже второстепенны.

Существует большое количество модификаций автоматических выключателей: воздушные, модульные, предназначенные для защиты двигателей, в литом корпусе. Самыми распространенными являются модульные автоматические выключатели, устанавливаемые на DIN-рейку, поэтому целесообразно будет рассмотреть ход проверки на их примере.

После срабатывания одного из расцепителей автоматически выключатель выполняет свою функцию — отключает питание определенного участка цепи. Расцепители по типу могут быть тепловыми или электромагнитными, но в современном оборудовании чаще всего используют оба типа для наиболее надежной защиты. Автоматы с одним типом расцепителей имеют гораздо более узкую сферу применения.

Автоматы с тепловыми расцепителями обеспечивают защиту электросети от перегрузки линии. Такой расцепитель представляет собой двухслойную биметаллическую пластинку. Когда возникает перегрузка, этот элемент выключателя нагревается. Под воздействием температуры происходит деформация пластины, что и приводит к расцеплению.

Электромагнитные расцепители нужны для защиты линии от разрушительного воздействия тока КЗ. Этот элемент прибора представляет собой соленоид с подвижным сердечником. Механизм расцепления приводится в действие сердечником, который втягивается магнитным полем, созданным под воздействием токов КЗ.

В свою очередь электромагнитные расцепители подразделяются на типы в зависимости от временных и токовых характеристик, то есть от того, за какое время и токи какой силы приводят выключатель в действие. Обозначаются типы электромагнитных расцепителей заглавными латинскими буквами. К наиболее распространенным относятся типы, соответствующие буквам B, C, D.

В этих элементах мгновенное расцепление происходит при таких стандартных диапазонах:

• B — в диапазоне от 3-кратного до 5-кратного номинального тока;
• С — в диапазоне 5-10-кратного номинального тока;
• D — 10-20-кратного номинального тока.

При низких пусковых токах в системе допустимо использовать автоматы с расцепителями типа B. В этой же сети целесообразно установить входной автомат с характеристиками C. Эти же устройства допустимо устанавливать в сети с умеренными пусковыми токами. Для защиты линии с высокими пусковыми токами подходят автоматы типа D.

ГОСТ Р 50345-2010 “Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения” регламентирует, как и какие именно автоматы нужно испытывать.

Таблица 7 Время-токовые рабочие характеристики

Испытание	Тип  расцепителя	Испытательный ток	Начальное  состояние	Время расцепления или нерасцепления	Требуемый  результат	Примечание
a	B, C, D	1,13 In	Холодное	t < 1 ч (при In < 63 А)  t < 2 ч (при In> 63 А)	Без  расцепления	–
b	B, C, D	1,45 In	Сразу же после испытания	t < 1 ч (при In < 63 А)  t < 2 ч (при In> 63 А)	Расцепление	Непрерывное нарастание тока в течение 5 с
c	B, C, D	2,55 In	Холодное	1 с < t < 60 с (при In < 32 А) 1 c < t < 120 c (при In > 32 A)	Расцепление	–
d	B	3 In	Холодное	t< 0,1 с	Без  расцепления	Ток создается замыканием вспомогательного выключателя
C	5 In
D	10 In
e	B	5 In	Холодное	t< 0,1 с	Расцепление	Ток создается замыканием вспомогательного выключателя
C	10 In
D	20 In  (в особых случаях 50 In)

Термин «холодное состояние» означает, что при контрольной температуре калибровки ток предварительно не пропускают.
Примечание – Для выключателей типа D рассматривается возможность дополнительного испытания для промежуточного значения между c и d.
a, b и c — это испытания тепловой защиты, а d и e — соответственно, защиты от короткого замыкания (КЗ).

Этапы заводских испытаний автоматических выключателей

Типовые испытания организуются для проверки возможностей и обеспечения точной оценки автоматического выключателя. Эти испытания проводятся в специально построенной испытательной лаборатории в соответствии с ПУЭ.

Механическое испытание – это тип испытания механической способности, который включает в себя многократное отключение и повторное включение устройства. Переключатель должен закрываться и размыкаться с правильной скоростью и выполнять свои функции и функции без каких-либо неисправностей.

Тепловые испытания проводятся для проверки теплового поведения машин. Из-за протекания номинального тока через его полюс в номинальном состоянии испытуемый автоматический выключатель подвергается постоянному повышению температуры. Превышение температуры для номинального тока не должно превышать 40 ° C.

Диэлектрические испытания. Эти испытания проводятся для проверки выдерживаемой способности при частоте сети и импульсном напряжении. Испытания промышленной частоты проводятся на новом устройстве. Испытательное напряжение зависит от номинального напряжения переключателя. Во время импульсного теста на переключатель подается заданное импульсное напряжение. Для внешней цепи проводятся сухие и влажные испытания.

Тест на короткое замыкание. Электроустановка подвержена внезапным коротким замыканиям в испытательных лабораториях, и по осциллограммам можно узнать о поведении переключателей во время замыкания, разрыва контактов и после гашения дуги

Формы сигналов изучаются с особым вниманием к токам возбуждения и срабатывания, как симметричным, так и асимметричным напряжениям ограничения, а распределительное устройство иногда испытывается в номинальных условиях

Правила испытаний автоматических выключателей

Текущие испытания проводятся в соответствии со стандартами PUE. Эти испытания проводятся на территории производителя. Текущие и текущие испытания подтверждают правильную работу переключателя. Некоторые руководящие принципы и рекомендации для этих испытаний включают регулярное обслуживание и проверку того, что характеристики автоматического выключателя соответствуют заводским калибровочным кривым

Крайне важно, чтобы автоматические выключатели испытывались в стабильных условиях при соответствующей температуре, чтобы не было отклонений в данных

Преимущества обращения в Мега.ру

Поскольку оформление таких протоколов вправе проводить только специализированная организация ЭТЛ, имеющая соответствующее разрешение и опыт, поручать задачу следует проверенным компаниям. ЭТЛ – это электроизмерительная лаборатория, обращение в которую выгодно по следующим причинам:

• Штат укомплектован профессионалами, имеющими глубокие знания и богатый практический опыт.
• Компания оказывает услуги не только в столице и Подмосковье, но и других регионах на дистанционной основе.
• Все документы строго соответствуют государственным стандартам, заполняются по требованиям нормативных актов.
• Работы по проверке выполняются максимально быстро, клиент может назначить визит в любой удобный день. Для работы используется современное оборудование, своевременно проходящее поверку.
• Расценки на услуги более, чем невысоки.

Чтобы заказать проверку электрооборудования и оформление протокола или задать любой интересующий вас вопрос, свяжитесь с нашими специалистами по координатам, указанным на странице «Контакты».

Устройство для проверки работы автоматических выключателей

Мы используем для данной цели прогрузочный аппарат, который регулярно проверяется на исправность, а также пломбируется после очередного теста. Основная задача прибора – создать искусственным образом замкнутый контур и постепенно регулировать показатель электротока. Такая функция обеспечивается подачей первичного тока. Вот пример того, что может входить в схему такого устройства:

• лабораторный автотрансформатор;
• секундомер;
• соединительные провода;
• ключ управления;
• трансформатор нагрузочный;
• амперметр.

В зависимости от комплектующих, в частности, от мощности источника питания, будет меняться и максимальна сила тока. То есть аппараты подходят не для любой схемы, а для каждого отдельного случая – свой прибор.
