Как правильно разметить фундамент для дома своими руками

Разметка осей и углов – вынесение реперов за пределы периметра фундамента

Исходным пунктом всей разметки должна быть точка на местности, которая точно «привязана» к плану участка. Чаще всего это угловая точка, обычно связанная, с так называемой, «красной линией» – границей вашего участка и общественной территории, на которой ни вам, никому другому застройка не разрешена. Пересечение границы вашего и соседнего участка с «красной линией» и даст такую точку. Ограждение вашего участка должно быть расположено внутрь от красной линии.

Обычно дом располагается от этого ограждения и от соседского забора на расстояниях:

  • по санитарно-бытовым нормам, определенным СНиП 30-02-97, п. 6.7: не менее 3 м;
  • по противопожарным нормам СП 42.13330.2011п.7.1: не менее 6 м от окон до стен соседского дома или гаража, бани, сарая и пр., не менее 3 м – от жилого дома до границы соседнего участка.

Поэтому нужно отступить на указанное расстояние или дальше и можно начинать разметку фундамента своими руками.

А. Устанавливается на местности «красная линия». Если хозяин собирается строить дом точно на нормированном расстоянии от «красной линии», то лучше для разметки будущих углов дома пригласить профессионала-землемера. Но чаще всего отступают на 1 – 1,5 м от этих ограничений.

Точная ориентация по сторонам света. Она возможна на большом расстоянии от «красной линии». Но обычно ориентируются на осевую линию улицы или дороги.

Если сделать разметку углов фундамента колышками, забивая их точно в точках будущих углов дома, то при копании траншеи разметочные колышки обязательно попадут в траншею.

Поэтому разметка участка под фундамент начинается с того, что за пределами траншеи или котлована, а точнее – за пределами зоны работы экскаватора, устанавливаются деревянные рамки-опоры. Они называются обносными досками или брусьями, а попросту – обносками. Некоторые «эксперты» называют их «скамеечками». На них натягиваются шнуры или проволока. Места пересечений шнуров дадут нужные точки разметки, но не на грунте, а «висящие» в воздухе. Эти «точки» позднее переносят на грунт или на опалубку.

На верхнем бруске обноски забиваются три или пять гвоздиков-меток:

  • в центре – осевая метка, для оси стены фундамента;
  • справа и слева от осевой – метки ширина стены фундамента;
  • еще дальше – ширина подушки под фундамент.

Шаг 1. Разметка начальной стороны.

Начинаем со стороны, которая ближе к «красной линии».

На 1 – 1,5 м наружу от любого угла забиваем две обноски. Натягиваем осевой шнур. С помощью водяного уровня устанавливаем верхнюю часть брусков обносок на высоте «0». Отступив на 1 – 1,5 м забиваем в землю первый колышек – делаем начальную точку. От нее отвесом «поднимаем» точку на шнур. Отмеряем на шнуре длину стены по осям и делаем на нем метку. Опускаем точку на грунт и забиваем второй колышек. Между колышками – ось первой стены.

Шаг 2. Разметка стороны, перпендикулярной к начальной.

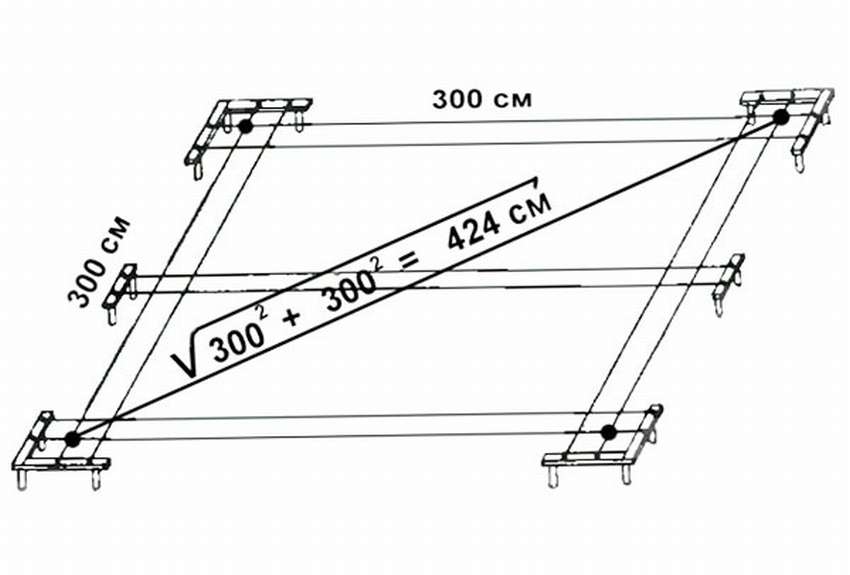

Используя теорему Пифагора и, зная длины сторон фундамента, рассчитываем длину его диагонали (по осям). На обноске перпендикулярной стороны, на осевом гвозде крепим конец шнура и натягиваем его на противоположную обноску. От пересечения с осевым шнуром отмеряем длину по осям второй стороны и делаем на шнуре оси второй стороны отметку. На свободном куске шнура завязываем узлы на длине диагонали по осям. Один узел закрепляем на метке оси третьей стороны и натягиваем второй узел в сторону противоположной обноски второй стороны. Совместив второй узел с меткой на шнуре второй стороны и, натянув шнуры, получим первый прямой угол.

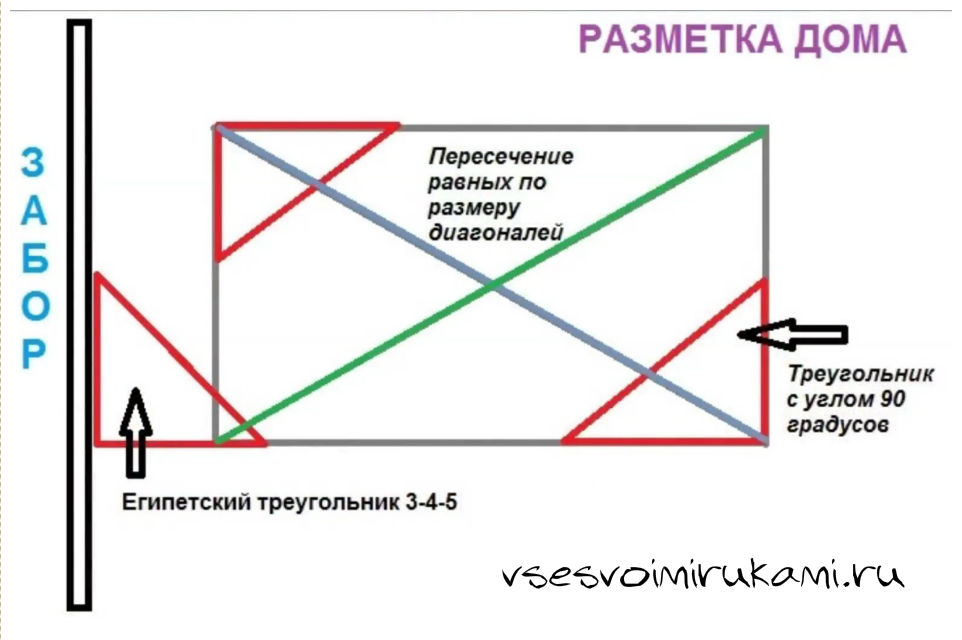

Иной способ построения прямого угла – способ «египетского треугольника». На шнуре первой оси от его пересечения со второй осью отмеряем 4 метра или расстояние, кратное этой величине. На шнуре второй оси отмеряем 3 м или в той же мере кратное расстояние. Делаем на шнурах отметки и замеряем рулеткой между ними расстояние. Оно должно быть 5 м. Передвигая второй шнур относительно точки пересечения с первым, добиваемся точного значения – 5 м. Угол в этом случае будет прямой.

Шаг 3. Проделываем эти операции еще два раза и получаем еще два прямых угла.

Последние действия должны проходить в зоне одной точки – виртуальном угле фундамента, противоположном первому углу. Если все измерения делались аккуратно, а расчеты безошибочно, то два последних узла должны совпасть.

Шаг 4. Проверка прямоугольности разметки.

Из школьной геометрии известно, что обе диагонали квадрата или прямоугольника равны. Поэтому проверку делают, измерив длину обеих диагоналей и сравнив их.

Разница в несколько сантиметров допустима. Разметка осей фундамента закончена.

Пошаговая инструкция фундаментной разметки внешнего и внутреннего контуров

Для точной разметки фундамента можно использовать нивелир или самодельный треугольник

Первое с чего стоит начать работу — определить местоположение строения и глубину основания, все эти данные внесены в документацию строения. Согласно СНИП рекомендуемая глубина промерзания грунта составляет 1,5 метра. Если почва песчаная, можно глубину сделать меньше. Если почва глиняная, глубина основания должна быть не менее рекомендуемой нормы.

Внешний контур. Чтобы корректно отобразить внешнюю линию основания, советуем вбить первый колышек в самый низкий угол. Параллельно от него по фронтальной линии прокладывается расстояние равное длине основания. Таким же образом прокладываем длину перпендикулярную отрезку основания вглубь участка. В итоге у вас должен получиться угол равный 90 градусов. Для предотвращения ошибок, можно применить теорему Пифагора, согласно которой, в треугольнике со сторонами 3, 4, 5 угол между наименьшими сторонами считается прямым. На практике теорему применяют следующим образом, берут 12 м строительного шнура, разделяют его по 3 м от начала и 4 м от конца начальной точки, отметку 3 м фиксируют колышком.

Шнур устанавливают на линии разметки, а 4 м размещают перпендикулярно ей, после чего соединяют шнур с началом. Оставшиеся стороны отмечают таким же способом. Если основание имеет прямоугольную форму, можно проверить правильность разбивки фундамента. Правильность формы измеряют диагоналями, если они равны между собой, значит разметка нанесена точно. Если же основание сложной формы, необходимо его разделить на квадраты и измерить их диагонали. Таким образом, у вас должно получится 4 угловых базисных колышка и будущее место для основания.

Внутренний контур основания отображают после внешней разметки. С помощью колышек отмечают внутреннюю границу строения. Ее устанавливают на расстоянии 40 см от внешней. Если в проекте есть несущие стены, их наносят на поверхность таким же образом. Правильность разграничения стен проверяют по равенству диагонали.

Как разметить фундамент для дома своими руками

Любое здание имеет основу в виде прочного и надёжного фундамента. Его возведение требует от строителей особых познаний и практических навыков, особенно это касается этапа разметки. О том, как правильно разметить фундамент, что для этого необходимо и какова очерёдность действий, мы сегодня с вами и поговорим.

Что нужно для разметки фундамента – инструменты и приспособления

В первую очередь проводится выравнивание участка и избавление его от мусора и посторонних предметов. Незначительный уклон допускается, хотя он обязателен к учёту при проведении разметочных мероприятий.

Что касается непосредственно самой работы, то разметка фундамента своими руками предусматривает наличие такого комплекта инструментов и приспособлений:

  • Длинные деревянные колья по 1,5 м, заострённые по одной стороне;
  • Брус или рейки по 2 м для горизонтальной разметки;
  • Шнур или капроновая нить (возможна проволока);
  • Саморезы и гвозди;
  • Рулетка;
  • Угольник;
  • Ножницы;
  • Молоток или кувалда;
  • Гидроуровень;
  • Отвес.

Как найти прямой угол при разметке фундамента – обустройство внешнего контура

Установку первого колышка проводят так, чтобы он располагался в том углу, который ближе всего к границе участка. В таком случае вероятность нарушения СНиПов минимальная. После этого параллельно фронтальному контуру или иному ориентиру откладывают отрезок, который и составляет длину фундамента. Внутрь площадки откладывают перпендикулярную протяжённость фундамента.

Пришёл черёд убедиться, что сформированный угол равняется 90 градусам. Сделать это можно лазерным нивелиром, а при его отсутствии использовать угольник, в том числе изготовленный своими руками, стороны которого имеют длину от 1 м. Если же и он отсутствует, углы фундамента проверяют посредством теоремы Пифагора или правила о египетском треугольнике. Суть едина – если стороны треугольника равны 3, 4 и 5, угол для меньших сторон обязательно будет в 90 градусов.

Практически это выглядит следующим образом – берут отрезок шнура в 12 м, делают отметку на нём через 3 м, потом через 4 м от первой метки, фиксируя первую колышками. Начало шнура крепят по одной из разметочных линий, 4-х метровую отметку на её перпендикуляре так, чтобы остаток шнура соединялся с исходной точкой. При отсутствии подобного, размеченный участок подлежит корректированию.

Разметку иных сторон проводят аналогичным образом. При условии, что фундамент имеет форму прямоугольника, для проверки правильности углов измеряют диагонали. Их равенство однозначно свидетельствует о прямоте углов. Если у основания более сложная форма, её мысленно делят на прямоугольные участки, проверяя диагонали в каждом из них по отдельности.

Разметка внутреннего контура и несущих стен

Осталось разобраться с разметкой фундамента по его внутренним границам. Толщина основания составляет, как правило, 40 см и именно такой размер откладывают от внешней границы, фиксируя его посредством колышков. Все предусмотренные планом внутренние несущие стены размечают в полностью аналогичном порядке, соединяя колышки шнурами и проверяя полученные фигуры на равенство диагоналей.

Для обеспечения максимально удобной фиксации шнура, вбивают по паре кольев, которые обозначают внутренний контур основы и её внешнюю сторону, располагая сверху дощечку с гвоздями на которые и будут впоследствии натягивать шнур.

Установку горизонтальных дощечек проводят на едином уровне, идентичном тому, который имеет высота фундамента в проекте

Важно придерживаться строгой горизонтальности отметок, поскольку они формируют плоскость основания и глубину обустраиваемой траншеи

Неправильная разметка и её последствия

Казалось бы, неправильно подготовленный и размеченный фундамент для дома с отклонением его от горизонтальной плоскости не будет иметь никаких особо значимых последствий. Но это не совсем так, даже незначительной помарки достаточно, чтобы не только существенно усложнить все последующие строительные работы, но и в некоторых ситуациях полностью свести на нет прилагаемые усилия.

Особенно актуально это в отношении кровли. Если углы построенного дома не будут иметь 90 градусов, ни о какой правильности установления обвязки и выставления стропил и речи идти не будет. Уложенное кровельное покрытие будет иметь косоугольный вид, проблемы будут с подгоном кровельных углов и монтажом водосточной системы. Если дом возводится из стеновых панелей, искажение углов сделает невозможным добротную стыковку панелей в отношении друг друга.

Как вывести диагональ опалубки?

Для упрощения постройки правильной опалубки я делал длину стенок абсолютно равной. Поэтому перекос может получиться только в виде ромба. На рисунке умышлено увеличена степень перекоса опалубки для наглядности.
Для исправления ситуации поступили так:

Такое комбинированное перемещение одной из сторон опалубки (северной на рисунке) не было слишком трудном, поскольку колья и первоначальное расположение опалубки соответствовали правильному положению. Поэтому смещение диагонали было минимальным и усилия по «корректировке» положения щитов не вызывали механического напряжения и усилий.

Способ установки углов по равным диагоналям можно использовать только при условии равенства сторон. Равенства диагоналей будет достаточно!

Для сторон опалубки с большим размером возможно применить правило «золотого» треугольника. Если такой треугольник, согласно теореме Пифагора, имеет стороны 3, 4, то гипотенуза равна 5 единицам. Таким образом, достаточно отмерить на сторонах опалубки части кратные 3 и 4 у вершины прямого угла и тогда расстояние между контрольными точками будет 5 частей! Это и будет гарантией прямых углов и равенства диагоналей!

Для осуществления правильного планирования монтажа опалубки очень рекомендую использовать метод обноски, который позволяет в любое время монтажных работ производить сверку углов, снимать и повторно устанавливать шнуры периметра фундамента.

Перед заливкой фундамента не поленитесь еще раз проверить диагонали. Это лишним не будет! Бетон невозможно легко и быстро поправить. Ошибки исправлять очень дорого и долго. Фундамент для сруба имеет больше требований к качеству чем фундамент для каменного дома. Раствором уже ничего не выровнять!

Не забудьте перед заливкой для ее легкого демонтажа!

Разметка фундамента под дом – важный этап строительства, поскольку коробка здания должна иметь строгие геометрические размеры в соответствии с проектом и равномерно распределять нагрузку на подземное основание.

Обратите внимание: перед началом строительных работ у вас должны быть соответствующее разрешение и документы, в которых указаны минимальные отступы пятна застройки от границ вашего участка. Перед тем как приступить к разметке, необходимо определить участок под застройку и подготовить его – очистить его от мусора, убрать мешающие кусты и деревья, снять плодородный слой грунта, ликвидировать относительно небольшие неровности. Если пятно застройки расположено на участке с большим перепадом высот, проектом должен быть предусмотрен фундамент подходящего типа

Если пятно застройки расположено на участке с большим перепадом высот, проектом должен быть предусмотрен фундамент подходящего типа

Перед тем как приступить к разметке, необходимо определить участок под застройку и подготовить его – очистить его от мусора, убрать мешающие кусты и деревья, снять плодородный слой грунта, ликвидировать относительно небольшие неровности. Если пятно застройки расположено на участке с большим перепадом высот, проектом должен быть предусмотрен фундамент подходящего типа.

Разобравшись в принципах разметки фундаментного основания, работы можно выполнить своими силами, без привлечения профессионалов. Это позволит возвести свой дом, оптимизировав бюджет на подготовку фундамента. Чтобы сделать разметку столбчатого, свайного или ленточного фундамента своими руками потребуется обыкновенная рулетка, колышки и шнур.

Начало работ

В качестве общего метода можно привести разметку ленточного фундамента. Вынос на местность ленты или отдельных опор (столбы, сваи). Отличается несущественно. Проще всего разметить землю под плитный фундамент. Здесь достаточно обозначить углы и стороны плиты.

Схема поэтапной разметки контура фундамента

Начинают подготовку участка к строительству с нахождения первой точки. Ею может служить любой угол дома. Для ленточного и других типов фундамента потребуется найти внешнюю сторону угла. При выполнении чертежей или эскизов рекомендуется привязывать строящийся объект к уже существующим или границам участка.

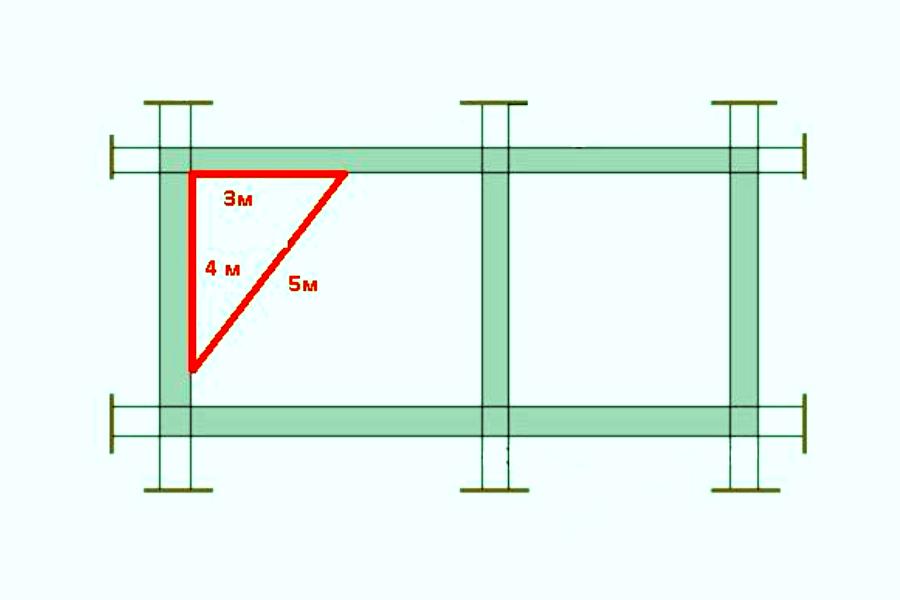

Определив первую точку, нужно построить прямой угол. Проще всего это сделать методом «Египетского треугольника». Для начала нужно отметить угол с небольшой длиной сторон, воспользовавшись строительным угольником. Далее в одну сторону откладывают величину, делящуюся на 3 (удобно отложить 3 или 6 метров, такая большая длина уменьшит погрешность измерений), а в другую сторону делящуюся на 4 (если в предыдущем случае отложено 3 метра, то следует принять длину стороны 4 метра, а если 6 метров, то – 8).

После проверяют соответствие угла значению 90 градусов. Для этого нужно измерить расстояние между концами отложенных отрезков по кратчайшему пути. Если использовались отрезки 3 и 4 метра, то длина диагонали должна составлять 5 метров. Если отрезки равнялись 6 и 8 метрам, то диагональ при ровности угла будет 10 метров. Если значения не совпали, необходимо выравнивать угол до соответствия условию.

Чтобы выполнить работы правильно, необходимо также четко представлять конструкцию разметки.

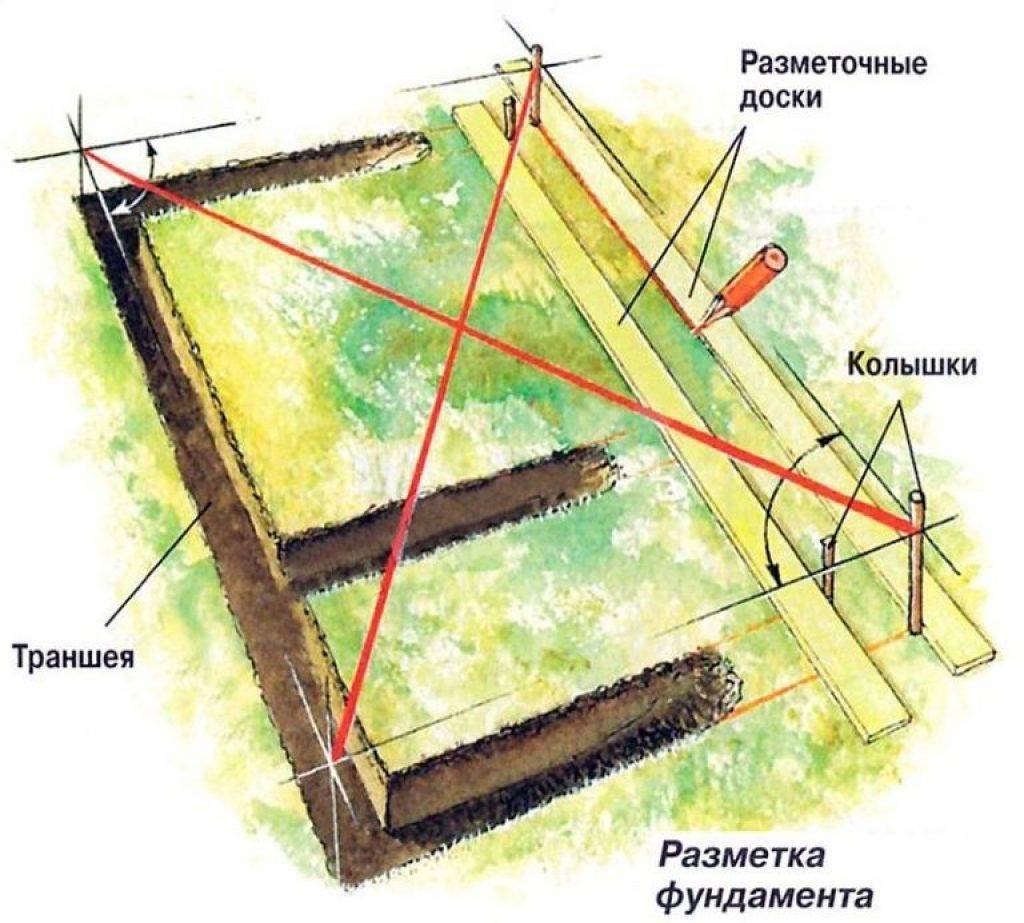

Разметка или обноска состоит из деревянных колышков и прибитых к ним реек. Такую конструкцию создают только по внешнему обводу ленточного фундамента.

Внутренние границы наружной ленты и внутренние стены обозначают шнуром, который на гвозди прибивается к обноске. Наружную обноску из дерева можно выполнить как сплошной, так и с разрывами.

После нахождения первого угла работу по разметке ленточного фундамента простого прямоугольного сечения ведут в следующем порядке:

Процесс нанесения разметки под основание

  1. Нахождение второй и третьей точки путем откладывания длин стен. Построение от этих точек углов 90ᵒ и их проверка. В каждую точку забываются вешки.
  2. Нахождение последней четвертой точки и завершение построения контура здания. Проверка угла.
  3. Проверка диагоналей. Они должны соответствовать чертежу. Если дом как в рассматриваемом случае прямоугольный в плане, диагонали должны быть равны. Тоже правило действует для квадрата.
  4. Забивка колышков по внешнему периметру, натягивание шнура.
  5. Прибивка к колышкам горизонтальных реек. Сделать это нужно примерно на середине высоты вертикальной стойки или по ее верхнему краю.
  6. Далее выполняют разметку внутреннего контура. Для этого от внешнего отступают на ширину фундамента и также обозначают с помощью колышков и шнура (рейки).
  7. Проверка внутренних углов и диагоналей.
  8. Разметка внутренних стен и проверка углов их сопряжения с наружными.

После завершения разметки с участка под дом снимают верхний слой плодородной почвы и выкапывают траншею. При устройстве ленточного фундамента для здания с подвалом вместо траншеи необходимо сделать котлован. Устройство внутренней части разметки в этом случае не требуется до начала разработки грунта. Шнур для разметки внутренней границы протягивают после землеройных работ, прикрепляя его к внешним рейкам на необходимом расстоянии.

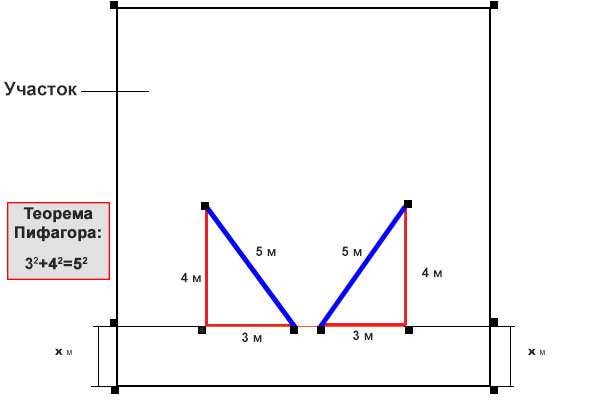

Точное нахождение точек при помощи теоремы Пифагора

Разметка фундамента своими руками не требует сложной техники. Но если планируется довольно большая стройка, для уменьшения трудозатрат потребуется нивелир (лазерный уровень). С его помощью все необходимые геометрические измерения, в том числе проверку углов, можно проводить в минимальные сроки. Для частного домостроения достаточно простейших приборов.

Чтобы обноска ленточного фундамента не помешала проведению земляных работ, правильно будет выполнить ее с отступом 50 см во внешнюю сторону от проектных значений.

Для отдельно стоящих фундаментов, так же как и для ленточного сначала выполняется наружная обноска, а после натягивается шнур для обозначения опор.

Если выполнить работы по разметке правильно, при строительстве здания не возникнет сильных отклонений от проектных значений (при условии соблюдения технологии монтажа стен и их ровности). Обноска и разметка для фундамента позволит построить дом без дополнительных мероприятий по подгонке элементов дома к имеющимся размерам.

Разметка под фундамент своими руками

Андрей

Качество постройки в огромной степени зависит от того, насколько правильно была выполнена разметка под фундамент

Занимаясь этой работой важно с максимальной точностью выдержать все прямые углы. Разметка фундамента своими руками под частный дом может быть выполнена несколькими способами. Чаще всего используются метод «египетского» треугольника и метод двух кривых

Поэтому в этой статье рассмотрим именно их

Чаще всего используются метод «египетского» треугольника и метод двух кривых. Поэтому в этой статье рассмотрим именно их.

Какие инструменты понадобятся?

Производится разметка фундамента своими руками с применением инструментов:

  • Рулетки;
  • Шнура;
  • Гидроуровня и отвеса;
  • Помимо этого понадобятся деревянные колышки.

С чего начать разметку?

Итак, как провести разметку фундамента? Для начала следует определить две исходные точки, вбив колышки по углам будущего здания, находящимся на одной прямой со стороны его самой длинной стены. Далее от них нужно будет провести перпендикуляры, таким образом отметив внешний контур смежных стен.

«Египетский треугольник». Самый простой метод

Разметка фундамента своими руками быстрее всего может быть произведена методом «золотого» треугольника, имеющего соотношение длин сторон 5*3*4. Мероприятие при этом выполняется в несколько этапов:

1. Для начала нужно найти длинную веревку и завязать на ней четыре узла. Первый – на конце, второй на расстоянии 3м, третий в четырех метрах от второго и последний в пяти метрах от третьего; 2. После этого самый первый и самый последний узлы соединяют гвоздем. По гвоздю следует вбить и в каждый из промежуточных узлов; 3. При этом длинную сторону получившегося треугольника нужно расположить вдоль линии между двумя уже вбитыми колышками; 4. Вдоль короткой стороны проводят требуемый перпендикуляр; 5. На полученной прямой, вбивают третий колышек на расстоянии равном ширине здания.

Важно: Правильность всех замеров следует обязательно проверить. Для этого между вбитыми кольями по диагоналям натягивают два шнура и связывают в месте пересечения. Разметка фундамента своими силами этим методом выполняется также с использованием веревки

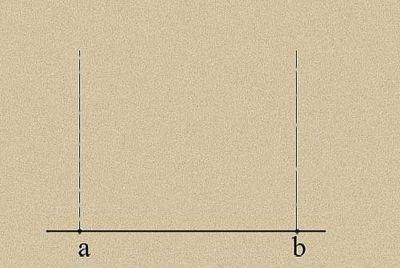

Предварительно от одного из колышков в обе стороны по уже имеющейся прямой отмеряют равные расстояния и отмечают найденные места. Далее к одной из полученных точек прикрепляют веревку с привязанным на противоположном конце гвоздем. Натянув ее проводят дугу напротив того колышка, от которого отмерялись расстояния. Затем веревку крепят ко второму отмеченному месту и чертят еще одну дугу. Из той точки, где дуги пересекутся, проводят линию к колышку. В результате получается прямой угол между ней и уже имеющейся линией

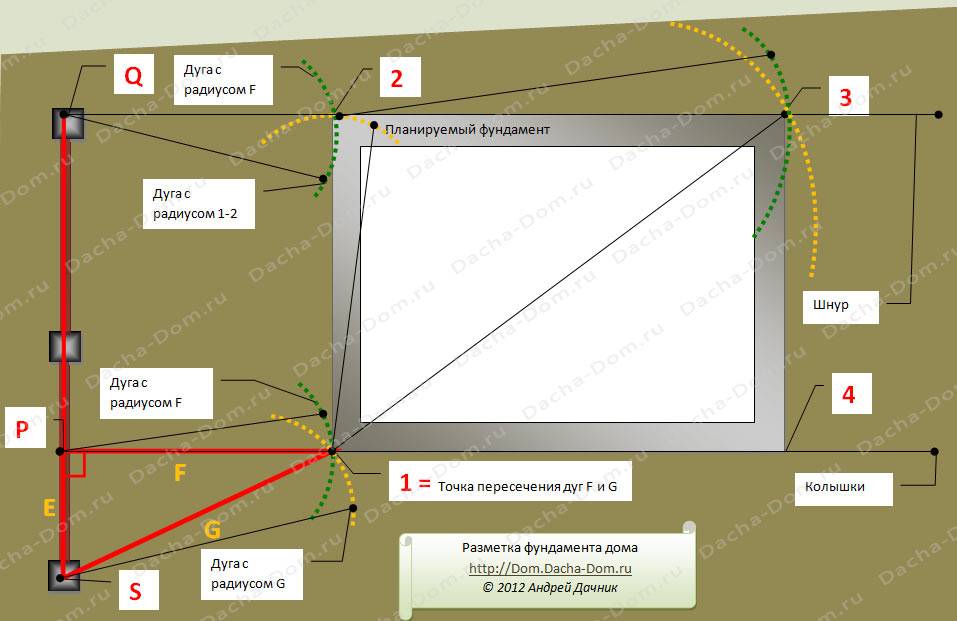

Разметка фундамента своими силами этим методом выполняется также с использованием веревки. Предварительно от одного из колышков в обе стороны по уже имеющейся прямой отмеряют равные расстояния и отмечают найденные места. Далее к одной из полученных точек прикрепляют веревку с привязанным на противоположном конце гвоздем. Натянув ее проводят дугу напротив того колышка, от которого отмерялись расстояния. Затем веревку крепят ко второму отмеченному месту и чертят еще одну дугу. Из той точки, где дуги пересекутся, проводят линию к колышку. В результате получается прямой угол между ней и уже имеющейся линией.

На заключительном этапе к кольям на высоте будущего фундамента привязывают шнур, поверяя горизонтальность его положения со всех четырех сторон, пользуясь строительным уровнем. Для ленточного фундамента чертят внутренний контур параллельно найденному внешнему и также натягивают шнур.

Совет: В том случае, если траншею предполагается копать с привлечением техники, шнуры лучше не использовать. В процессе работы они могут порваться. Линии между найденными точками в этом случае стоит прочертить песком. Для нахождения центров столбов столбчатого фундамента, от найденных углов вдоль прочерченных линий отмеряют необходимые расстояния и ставят отметки. Далее проверяют прямоугольность углов, получившихся на пересечении линий (соединяющей полученные точки на противоположных сторонах и линии периметра, на которой расположены отметки).

Разметка фундамента своими руками, как можно было заметить – процедура не такая уж и сложная. Самое главное, делать все аккуратно, хорошо натягивать веревку и обязательно проверять полученный результат методом диагоналей.
