Где расположить трубу и почему
Рекомендация специалистов следующая: по возможности поближе к коньку.
Устройство крыши из профнастила.
Это позволит минимизировать попадание дыма в мансардные окна. Ориентироваться можно на такой показатель правильного расположения трубы: ее основная часть должна находиться в «холодной» зоне, то есть в том месте, которое большую часть светового дня не нагревается от солнца. Важна и высота конструкции: лучшая тяга бывает при высокой трубе. Слишком большой ее делать тоже не стоит. Так как горячие газы, проходя через длинное отверстие, быстро охлаждаются, что приводит к возникновению конденсата и чрезмерному образованию сажи.
Выведение трубы через крышу
Оборудуя проход трубы через крышу, необходимо позаботиться о том, чтобы было выполнено два условия:
- проходы через кровельный пирог должны быть пожаробезопасны;
- подкровельное пространство должно быть максимально защищено от проникновения влаги.
Вывод дымохода через конек позволяет провести все работы достаточно просто. Ввиду того, что на коньке невозможно образование снежных карманов, удается достигнуть лучшей защищенности от протек. Но в то же время такой способ установки узла прохода через кровлю подразумевает, что в конструкции стропильной системы коньковая балка не будет иметь несущих функций. А это требует дополнительного укрепления самих стропил. При наличии мансарды, установка дополнительных стропильных опор может быть нежелательной или просто невозможной.
Именно поэтому застройщики отдают предпочтение установке прохода дымохода на скате, непосредственно у конька. В этом месте также не образовывается снежный карман, а к тому же стропильная система не нуждается в дополнительном укреплении. Но кроме этого, на выбор места прохода дымоходом крыши влияет и расположение отопительного оборудования. Следует помнить, что горизонтальные участки дымохода не должны иметь длину боле 1 метра. В некоторых случаях именно расположение котла становится причиной выбора метода прохода дымоотводной трубы сквозь конек.
Профессионалы рекомендуют избегать оборудования проходного элемента в ендове (место схождения двух скатов с внутренним углом), так как в этой точке установить кровельный проход особенно тяжело. В результате дождей и снегопадов место примыкания может не справиться с влагой и как результат, кровля даст течь.
Важно соблюсти расстояние между стропилами и кровлей в диапазоне 25-30 см. Если кровля выполнена из горючих материалов (различные виды рубероида, мягкая кровля), то между материалом и стенкой дымохода должен соблюдаться зазор 13-25 см
Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки.
Если кровля представляет собой «пирог», состоящий из гидро-, паро- и теплоизоляции, то при монтаже проходного элемента могут возникнуть некоторые сложности, связанные с нарушением целостности этого слоя. В результате ошибки защитные свойства кровли могут значительно снизиться. В данном случае дымоход можно установить в отдельный короб, который позволит изолировать материалы кровли от горячих стенок. Расстояние между внутренней стенкой короба и дымоходом должно составлять около 15 см, при этом свободное пространство заполняют негорючим теплоизолирующим материалом. Рекомендуется использовать минеральную или базальтовую вату, так как она является стойкой к воздействию влаги.
Гидро- и пароизоляцию подводят к коробу по стандартному методу: «пирог» надрезают в форме конверта. Полотно пленок выводят к стропилам и поперечным балкам, где их фиксируют гвоздями или скобами. Затем слой гидроизоляции прижимают сверху брусками, а пароизоляцию — каркасом основания под отделочные материалы мансарды или чердака. После этого стыки пленок и короба обрабатываются герметиком и проклеиваются специальной лентой.
Выведение трубы через крышу
Оборудуя проход трубы через крышу, необходимо позаботиться о том, чтобы было выполнено два условия:
- проходы через кровельный пирог должны быть пожаробезопасны;
- подкровельное пространство должно быть максимально защищено от проникновения влаги.
Вывод дымохода через конек позволяет провести все работы достаточно просто. Ввиду того, что на коньке невозможно образование снежных карманов, удается достигнуть лучшей защищенности от протек. Но в то же время такой способ установки узла прохода через кровлю подразумевает, что в конструкции стропильной системы коньковая балка не будет иметь несущих функций. А это требует дополнительного укрепления самих стропил. При наличии мансарды, установка дополнительных стропильных опор может быть нежелательной или просто невозможной.
Именно поэтому застройщики отдают предпочтение установке прохода дымохода на скате, непосредственно у конька. В этом месте также не образовывается снежный карман, а к тому же стропильная система не нуждается в дополнительном укреплении. Но кроме этого, на выбор места прохода дымоходом крыши влияет и расположение отопительного оборудования. Следует помнить, что горизонтальные участки дымохода не должны иметь длину боле 1 метра. В некоторых случаях именно расположение котла становится причиной выбора метода прохода дымоотводной трубы сквозь конек.
Профессионалы рекомендуют избегать оборудования проходного элемента в ендове (место схождения двух скатов с внутренним углом), так как в этой точке установить кровельный проход особенно тяжело. В результате дождей и снегопадов место примыкания может не справиться с влагой и как результат, кровля даст течь.
Важно соблюсти расстояние между стропилами и кровлей в диапазоне 25-30 см. Если кровля выполнена из горючих материалов (различные виды рубероида, мягкая кровля), то между материалом и стенкой дымохода должен соблюдаться зазор 13-25 см
Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки.
Если кровля представляет собой «пирог», состоящий из гидро-, паро- и теплоизоляции, то при монтаже проходного элемента могут возникнуть некоторые сложности, связанные с нарушением целостности этого слоя. В результате ошибки защитные свойства кровли могут значительно снизиться. В данном случае дымоход можно установить в отдельный короб, который позволит изолировать материалы кровли от горячих стенок. Расстояние между внутренней стенкой короба и дымоходом должно составлять около 15 см, при этом свободное пространство заполняют негорючим теплоизолирующим материалом. Рекомендуется использовать минеральную или базальтовую вату, так как она является стойкой к воздействию влаги.
Гидро- и пароизоляцию подводят к коробу по стандартному методу: «пирог» надрезают в форме конверта. Полотно пленок выводят к стропилам и поперечным балкам, где их фиксируют гвоздями или скобами. Затем слой гидроизоляции прижимают сверху брусками, а пароизоляцию — каркасом основания под отделочные материалы мансарды или чердака. После этого стыки пленок и короба обрабатываются герметиком и проклеиваются специальной лентой.
Что это такое
При топке происходит сильный нагрев внешних поверхностей не только стенок корпуса печи, котла, но и конструкций газохода отводящего в атмосферу раскаленные дымовые газы.
Противопожарная разделка – это увеличение ширины стенок корпусов отопительных агрегатов – печей, каминов, котлов или дымовых труб, каналов в местах/зонах непосредственного контакта со строительными конструкциями объектов, выполненными из горючих, трудногорючих материалов.
Противопожарная отступка – это пространство, расстояние между наружными поверхностями стенок корпусов печных агрегатов, отопительного оборудования или дымовых каналов и незащищенными или защищенными от постоянного нагрева, воспламенения стенами, перегородками из сгораемых, трудногорючих строительных материалов.
Как вывести трубу через кровельный пирог
Кровли бань имеют, как правило, солидное утепление, которое решает задачу сохранения тепла. Для обеспечения хороших тепло и влагозащитных свойств кровельного пирога, необходимо, чтобы мембраны и пленки тепло- и влаго-защиты были сплошными.
Выводя трубу через кровлю мы обязательно нарушаем их целостность. Причем согласно противопожарным нормам расстояние от трубы до горючих материалов (которыми и являются пленки пароизоляции и гидрозащиты) должно быть не менее 13-25 см. Как выйти из положения? Самый оптимальный вариант – отделить зону прохождения трубы через кровлю. Для этого на необходимом расстоянии от трубы справа и слева закрепляют дополнительные стропильные ноги, а снизу и сверху на таком же расстоянии между этими стропилами устанавливают поперечные балки. В этом случае труба оказывается в отдельном коробе.
Часто случается, что «труба попадает на стропила». В таком случае разрезается стропильная нога, устанавливают дополнительные стропильные ноги, а также поперечные балки. Таким образом образуется короб для безопасного прохода дымовой трубы через кровлю
Пространство между трубой и стропильной конструкцией заполняют при этом минеральной ватой. Только не стекловолокном – оно не переносит высоких температур, а базальтовой ватой, которая и температуры переносит нормально, и при попадании влаги не теряет своих теплоизолирующих свойств.
При этом для обеспечения герметичности кровельного пирога в рамках короба, в котором будет находится труба, материалы надрезают «конвертом», края заворачивают до балок и стропил, фиксируя скобами или гвоздями (можно использовать планки контр обрешетки). Для предотвращения попадания влаги, места прилегания материалов к древесине нужно дополнительно заизолировать при помощи клеевых лент или составов-герметиков.
Кровельный пирог в месте прохода надрезают «конвертом» и закрепляют его к обрешетке и стропилам
Но есть и другой вариант. Если температура трубы в районе ее прохода через кровлю не превышает 50-60°С можно пленки кровельного пирога просто приклеить при помощи все тех же герметиков и клеевых лент. Это возможно, если на трубе после выхода из топки, например, установлен бак для нагрева воды или устроена дополнительная каменка и т.п., а выходит на крышу не сэндвич.
В любом случае для отвода конденсата в гидроизоляционном слое нужно будет прикрепить дренажный желобок. Его можно купить (обычно его делают из нержавейки), или сделать самостоятельно из пленки достаточной толщины. Желобок закрепляют вокруг трубы и его конец выводят в сторону. Таким образом конденсат стекает в этот желобок и выводится на скат кровли.
Короб для дымохода
Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.
Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.
При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.
Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.
Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д
Если ширина дымохода превышает 800 мм (перпендикулярно стропилам, по наружному габариту), то выше по скату требуется выполнить разуклонку.
Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.
Использование готовых комплектов
Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе :
Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.

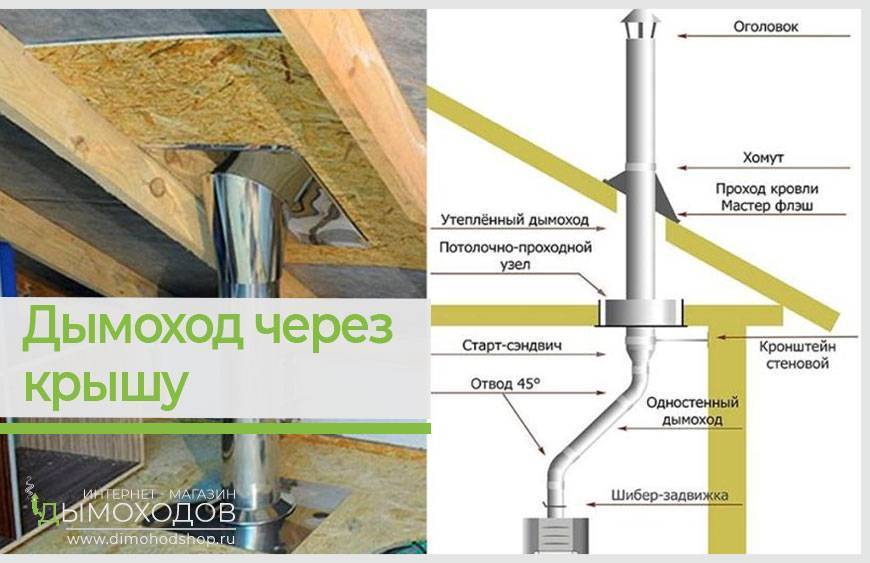

Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :
- дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
- хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
- юбка (элемент, защищающий место выхода трубы через кровлю);
- кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).
Модульные дымоходы имеют привлекательный внешний вид.
Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.
Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.
Герметизация трубы на крыше
Герметизация дымоотвода на крыше проводится с учетом формы трубы и рельефности кровельного покрытия:
- Для прямоугольной и квадратной конструкции подойдет металлический фартук;
- Для круглых выходов часто используются эластичные резиновые или полимерные проходки;
- Трубы типа «сэндвич» оснащают металлическим конусом, закрепленным под углом на стальном фартуке;
- Шифер или металлочерепицу оборудуют свинцовыми планками примыкания или системой Мастер Флеш.
Установка трубы на кровлю из металлочерепицы
Места прохода трубы через крышу
Существует закономерность — чем ниже по скату крыши будет размещается труба, тем больше усилий потребуется для гидроизоляция стыка между дымоходом и кровлей.
Крыши, изготовленные из профлиста, оснащают трубами в следующих участках:
- Возле конька. Согласно СНиП 41-01-2003, вывод устройства близ конька снизит вероятность образования снежных карманов и появления конденсата.
- Изоляция печной трубы на скате. Прохождение дымохода на расстоянии 500-700 мм. от конька крыши снижает риск протечки и сохраняет стропильную конструкцию. Защитить стык помогут эластичные проходки или доборные элементы фартука.
Конструктивные элементы узла примыкания крыши к дымоходу

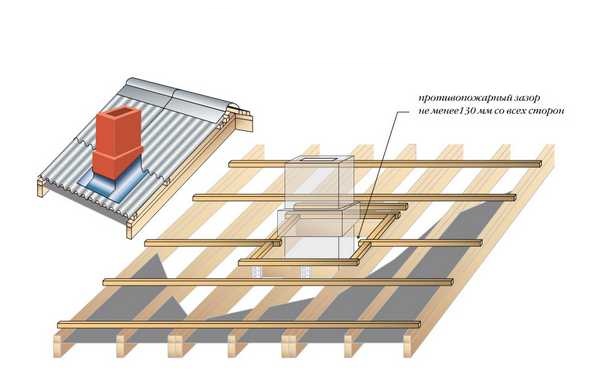

Планируя сделать проход дымохода через кровлю своими руками, начните с деревянного короба.
- Подберите бруски, соответствующие толщине балок перекрытия (минимум 5-10 см), и отмерьте длину, увеличивающую размер трубы на 15-25 см.
- Соедините доски для образования квадратной или прямоугольной конструкции (соответствующей форме дымохода), прикрепите к горизонтальным и вертикальным балкам перекрытия.
- Приготовьте дополнительные материалы: верхний и нижний фартук, галстук (длинный гладкий лист с отбортовкой для отвода дождевой воды), герметик.
- Планки примыкания, образующие фартук, устанавливаются по бокам, сверху и снизу. Внутренний фартук размещают под кровельным материалом для отведения воды. Под него укладывают галстук длиной, равной расстоянию нижнего фартука до карниза. Внешние планки примыкания выполняют декоративные функции, и предупреждают попадание влаги в зону прохождения дымохода через крышу.
- Закрыть отверстие вокруг трубы и балок перекрытия поможет базальтовая вата. Расстояние между бетонным и кирпичным дымоотводом, относительно элементов стропильной системы — 13 см., от керамической неизолированной трубы оставляют просвет 25 см., при наличии теплоизолирующего слоя — 13 см.
- Промежуток между трубой и горючим материалом закрывают листовым металлом. Герметичность кровли обеспечивает специальная пленка, которую прорезают конвертом, и фиксируют края на внешней части трубы, деревянного короба.
Разделка на коньке
Отвести воду от дымовой системы, проходящей через конёк, позволит гладкий металлический фартук и декоративная заделка из шифера или профнастила.
- Проложите возле трубы жестяной лист (галстук), подведенный под кровельный настил.
- Зафиксируйте нижнюю, затем боковые и верхнюю планку примыкания.
- Заполните стыки возле трубы герметиком на силиконовой основе.
- Прижмите верхними планками фартука.
Отвод дождевой воды от дымохода
Проходка на скате
Проводя обустройство небольшой проходки, зафиксируйте на скате крыши водоотводный желоб.
Сверху образуются две короткие ендовы (разжелобки). Планка нижней ендовы устанавливается в местах стыков отрицательных углов, защищая от попадания воды в подкровельное пространство. Размещается она, до укладки листов профнастила. Верхняя планка выполняет чисто декоративные функции.
Установка дымохода круглого сечения потребует дополнительных затрат, так как его правильная организация нуждается в дополнительных комплектующих
Обход стропильной системы
Качественное примыкание кровли к трубе дымохода возможно при наличии жесткой обрешётки, позволяющей равномерно распределить нагрузку. Дымоход обычно устанавливают до укрепления стропильной системы.
Обрешетка под дымоход
- Установите под элементы стропильного каркаса опорные стойки, срежьте перекрытия и соедините с целыми стропилами, воспользовавшись горизонтальными перемычками.
- Вокруг дымового отвода обустройте надежный каркас, прочно соединенный со стропильной системой и кровельной обрешеткой.
Противопожарная защита дымохода
Сегодня в продаже имеются готовые «сэндвич» панели, изготовленные из стали или керамики. Их монтаж происходит следующим образом:
- Для установки модульной системы, между печью и дымоходом проводят асбестовую прокладку.
- Затем наносят слой раствора на который помещают модуль. Выравнивают по уровню, закрепляют последующие блоки слоем раствора.
- Места прохода дымового устройства через крышу хорошо изолируют. Огнестойкую изоляцию кровли обеспечит стальной оцинкованный короб, закрепленный скобами к стропилам и поперечным балкам в месте прохождения трубы.
Гидроизоляция трубы
Быструю и надежную защиту дымохода от протекания проводят посредством нанесения рулонных материалов.
Основные этапы монтажных работ:
- Трубу покрывают грунтовкой, обклеивают супердиффузионной мембраной. Вместо грунтовки возможно использование полимерно-битумной мастики. Мембрану приклеивают к крыше, края заводят на трубу.
- Из металла делают верхний и нижний галстук. На обрешётку набивают бруски и закрепляют уголки.
- Рулонный материал укладывают внахлёст, позволяя добиться правильного стока воды на мягкой или металлической кровле. Длина нижнего листа достигает свеса кровли.
- Места стыка изолируют битумной мастикой. Уголки к обрешётке крепят дюбелями. Щели обрабатывают жаростойким герметиком.
- Укладывают кровельный настил, сверху размещают ПВХ фартук, используя ленту Ондуфлеш, заканчивают герметизацию.
Устройство примыкания кровли к трубе
Устранение течи на крыше возле трубы
Течет труба на крыше дома — устранить проблему позволит битумная лента, полимерный колпак или жестяной фартук.
Изоляция битумной лентой проходит в 5 шагов:
- Щёткой по металлу очищают кровлю вокруг дымохода по внешней нижней части.
- Влажной тряпкой удаляют пыль и грязь.
- В местах стыка трубы и кровельного пирога приклеивают куски битумной ленты.
- Отрезки прогревают газовой горелкой, прижимают максимально плотно к крыше и дымовому отводу.
- Сверху фиксируют деревянные бруски или доски. Срок эксплуатации ленты 2-3 года.
Герметизация дымохода своими руками с помощью битумной ленты
Полимерные манжеты надежно защищают стык кровли с овальной трубой и не вызывают особых сложностей при монтаже:
- В верхнем участке манжета делают вырез диаметром меньше толщины дымохода.
- Надевают на внешнюю часть стояка, опускают до уровня кровли.
- В местах соприкосновения крыши с менжетом используют защитный слой герметика.
Полимерные манжеты для труб — отличный и недорогой способ защитить крышу от протечек
Создание металлических отводов
Для защиты от воды на трубу дымохода надевают жестяной фартук с параметрами, аналогичными габаритам трубы. Верхнюю часть покрытия фиксируют к вертикальной конструкции, обжимают хомутами и герметизируют. Нижнюю часть фартука устанавливают на крыше поверх кровельной обшивки и фиксируют саморезами.
Предотвратить проникновение воды в перекрытие также помогут специальные «раскладки» — широкие металлические полосы с боковым бортиком, герметизирующим щель между верхним слоем кровельного пирога и трубой. Размещают раскладки между коньком и местом прохода трубы, охваченной со всех сторон.
Герметизация трубы с помощью металлических «раскладок»
Стоимость материала и работ
Стоимость услуг по монтажу и ремонту кровельной проходки в зависимости объема или сложности работ составляет 450-850 руб./м2.
| Наименование материала | Цена |
| Самоклеящейся полосы с алюминиевой фольгой длиной 12.5 м, шириной 8 см | 2500-3000 руб. |
| Битумная мастика | 50 руб./кг |
| Цементная мастика | 40 руб./кг |
| Фартук | 100 руб./м погонный |
| Эластичная проходка Мастер Флеш для заделки труб | 1500 руб. |
| Фланец | 500-800 руб. |
Создавая гидроизоляцию узла примыкания крыши к дымоходной системе, следует обеспечить максимальную безопасность и комфорт, без пожаров и протечки.
Современная кровля состоит из нескольких слоев: утеплитель, гидроизоляция, пароизоляция. Такое устройство кровли обеспечивает защиту здания от ветра и осадков, а также удерживает тепло.
Однако практически на каждой крыше присутствуют стыки и соединения элементов, например, место стыка кровельного материала и дымохода. В этих участках будут появляться протечки, если не выполнить их качественную герметизацию.
Как выполняется герметизация трубы на крыше будет рассказано далее в статье.
Основные сложности монтажа дымохода
Дымоходная труба служит для отведения продуктов горения различных видов топлива (газа, угля, дров, нефтепродуктов и т.д.). Ее прокладка через кровлю дома должна осуществляться согласно требованиям СНиП 41-01-2003, которые частично устарели. Тем не менее, данным документом руководствуются надзорные службы, поэтому необходимо следовать указанным в нем нормативам.
Вывод дымохода через крышу может потребоваться в следующих случаях :
- при постройке нового дома;
- в процессе реконструкции кровельной системы при наличии отопительного агрегата;
- при установке в уже эксплуатируемом здании автономного источника теплоснабжения.

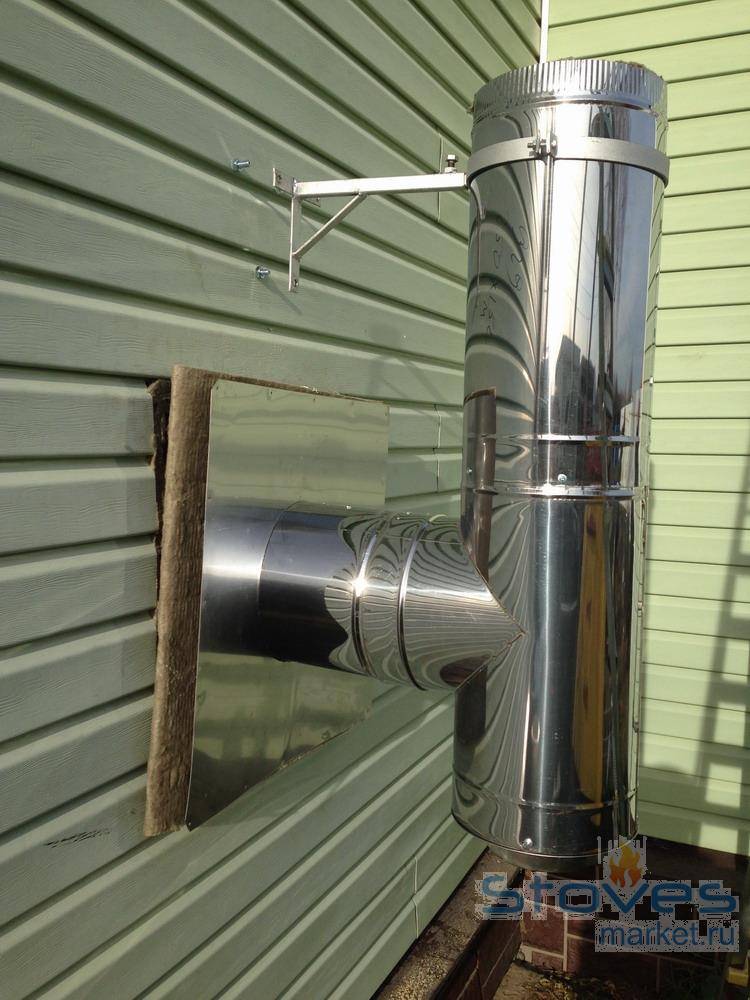

Если возведение здания или реконструкция кровли позволяют спроектировать вывод дымоотвода с учетом всех требований, то монтаж дымоходной трубы через готовую крышу создаст немало проблем. Обычно такая ситуация возникает при желании хозяев дома установить камин или печь в уже готовом здании. Если речь идет об автоматическом котле, рекомендуется создать отдельную пристройку для котельной, либо вывести дымоходную трубу через стену здания.
Основная сложность монтажа дымоотвода состоит в том, что кровельный пирог, через который проходит труба, в значительной степени состоит из материалов, не рассчитанных на близкий контакт с сильно нагретыми предметами. В состав кровельного пирога входит :
- кровельное покрытие;
- обрешетка;
- контробрешетка;
- гидроизоляция;
- стропила;
- утеплитель;
- пароизоляционный слой;
- внутренняя обшивка.
Дерево, битумные и полимерные материалы чувствительны к воздействию высоких температур, поэтому согласно СНиП просвет между кирпичной, бетонной или керамической трубой дымоотвода в изоляции и элементами кровельного пирога должен составлять не менее 130 мм. Если керамическая труба не снабжена изоляцией, просвет должен быть не менее 250 мм. Также следует учесть, что в месте прохождения через кровлю труба должна иметь специальное утолщение – отступку. Соответственно, в кровельном пироге требуется выполнить отверстие значительных размеров. Зазор между трубой и кровлей после монтажа газохода требуется каким-то образом надежно тепло- и гидроизолировать.
Негативные последствия
Сквозное отверстие в кровельном пироге значительно снижает ее эксплуатационные качества и долговечность, поскольку :
- нарушение цельности гидроизоляционного и пароизоляционного слоев ведет к увлажнению утеплителя, при этом у ватных материалов существенно ухудшаются теплоизоляционные характеристики;
- за счет разрыва термоизоляционного слоя увеличиваются тепловые потери дома;
- в подкровельном пространстве может нарушиться воздухообмен, что провоцирует накопление влаги и в дальнейшем загнивание деревянных элементов конструкции крыши;
- образовавшийся зазор не только способствует проникновению дождевой воды в здание, но и образованию снеговых карманов в зимнее время;
- если в процессе выполнения отверстия нарушена стропильная система, то это в значительной степени сказывается на прочности крыши.
Чтобы избежать проблем, проход дымохода через крышу следует обустроить, возведя вокруг него собственную стропильную систему (короб) либо установив стандартный модульный дымоотвод .
Функции разделки
Основная функция разделки это выполнение прохода трубопровода через ограждение. Под ограждением понимается потолок или непосредственно крыша. Проход должен быть герметичным.
При правильно выполненной разделке ни одна капля внешних осадков не попадает в помещение, не говоря уже о внутреннем пространстве помещения.
Отдельно стоит пожаробезопасность. Дело в том, что дымовыми газами труба нагревается до значительных температур. Даже после прохождения всех теплообменников, уходящие газы имеют значительные показатели температуры, что при соприкосновении трубы с воспламеняемой поверхностью может послужить источником пожара.
Поэтому пространство между элементами разделки и трубопроводом заполняется герметиком. В большинстве случаев это минеральная вата на основе базальта. К тому же, во внутренние элементы разделки включают фартук из металла, который предохраняет окружающую поверхность от повышенных температур.
При правильно выполненной разделке ни одна капля осадков не попадает в помещение
Выбор теплоизоляционного материала
На сегодняшний день рынок стройматериалов отличается разнообразием теплоизоляторов, которые обладают различными техническими характеристиками и могут отличаться по ценовым показателям. Рассмотрим основные материалы, которые используются в теплоизоляционных целях при проводке сэндвич трубы через потолок и крышу:
Базальтовая или минеральная вата. Такие материалы используется довольно часто при обустройстве сэндвич труб. Температура, которую способны выдержать эти утеплители, доходит до 600 °C. Рассмотрим основные недостатки базальтовой и минеральной ваты:
- такие материалы не являются экологически чистыми и могут причинить вред человеческому здоровью. При нагревании такие ваты выделяют вредные вещества — формальдегиды;
- минеральная и базальтовая ваты имеют довольно плохой коэффициент гидроустойчивости. При намокании они теряют свои защитные качества.
- со временем вата может слёживаться и терять свои теплоизоляционные характеристики.
Керамзит. Отличается высокими изоляционными характеристиками. При образовании конденсата, с последующим намоканием, керамзит, в отличие от минеральной ваты, быстро восстанавливает свои защитные свойства. Недостатком такого материала является то, что при монтаже проходных узлов требуются специальные ёмкости для него.
Изолировать разделку можно разными материалами, но лучше выбирать такие, которые не нанесут вреда здоровью человека
Минерит. В состав такого изоляционного материала входят: цемент, целлюлоза и разнообразные минеральные добавки. Минерит устойчив к температуре до 600 °C. При намокании не теряет своих изоляционных свойств, а при нагреве не выделяет вредных для человеческого здоровья канцерогенов.
Асбест. Сам по себе асбест обладает довольно неплохими теплоизоляционными показателями, однако при нагреве выделяет канцерогены. Использование асбеста в качестве утеплителя рекомендуется специалистами только в крайнем случае.
Песок или глина. Такие материалы эксплуатировались задолго до того, как появились современные теплоизоляторы. Теплоизоляционные свойства этих натуральных средств уступают специально разработанным современным утеплителям, однако, некоторые хозяева предпочитают использовать в качестве теплоизоляции именно природные.

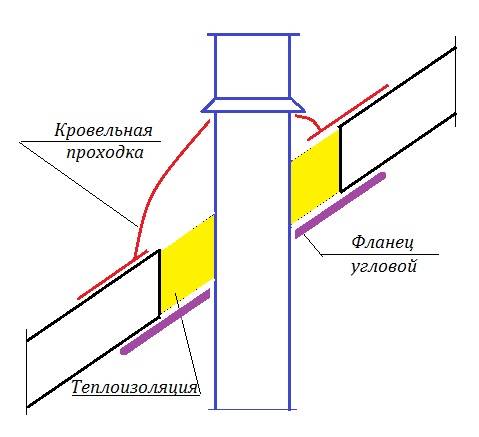

Устройство проходки готовыми элементами
Если осуществляется проход дымохода через крышу, а дымоотводящий канал выполнен из круглой керамической или металлической трубы, то лучше воспользоваться готовыми узлами проходки, которых в продаже великое множество.
Узел проходки может иметь различную форму:
Выбор того или иного варианта зависит:
- от типа кровельного покрытия;
- диаметра трубы дымохода;
- угла ската крыши;
- материала, из которого выполнено перекрытие здания;
- высоты подкровельного пространства.
Проходка заводского изготовления представляет собой конструкцию, состоящую из двух частей — металлического кольца и специальных элементов, называемых отбортовкой. Если в производстве проходки используется черный металл, то его толщина должна быть не менее 1 мм, а максимальная толщина — 3 мм. Кольцо имеет два контура, каждый из которых оснащен изоляционным слоем из базальтового полотна, что исключает риск возгорания от горячей трубы. Металл покрывается эмалью черного цвета, устойчивой к высоким температурам и способной выдерживать до +600 градусов.
Встречаются узлы проходок, изготовленные из нержавеющей стали. Но цена таких конструкций узлов намного выше.
Универсальные узлы проходки представляют собой фланец из алюминия с силиконовой или резиновой гофрой конической формы. Они бывают нескольких типоразмеров, что удобно при выборе для конкретного диаметра дымоходной трубы. Верх гофры срезается под имеющийся диаметр трубы, после чего устройство просто натягивают на трубу. Фланец обрабатывается герметиком и крепится к кровле при помощи саморезов, что идут в комплекте.
В случае устройства кровли из материалов, не позволяющих прикрепить фланец саморезами непосредственно к кровельному покрытию, крепление производят в обрешетку более длинными саморезами или дюбелями, если основанием кровли служит железобетонная плита. Существуют узлы проходки, где фланец и гофра поставляются раздельно. В этом случае крепление производится специальными хомутами, которые плотно обжимают гофру вокруг дымоходной трубы.
Выбор места вывода дымохода и его высота
Первое условие качественного вывода трубы через кровлю – правильное размещение дымохода на крыше. От этого фактора зависит функционирование всей отопительной системы, поэтому во избежание ошибок, монтаж выполняют в соответствии со строительными и противопожарными требованиями:
Схема норм размещения дымохода на крыше
- Дымоходные трубы размещают в непосредственной близости от самого высокого места крыши, на расстоянии 1-1,5 м.
- Рекомендуемая высота дымохода относительно конька крыши для обеспечения нормальной печной тяги составляет 0,5-1,5 м.
- Чем больше высота дымохода, тем большую силу тяги в печи или газовом котле она обеспечивает.
- Чем ниже на склоне располагается труба, тем больше должна быть ее длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
- Такие параметры как высота дымохода, диаметр сечения выбирают согласно рекомендациям производителя термогенерирующего прибора или на основе расчета.
- Дымоход состоит в основном из вертикальных участков труб, протяженность горизонтально расположенных сегментов не должна превышать 1 м.
- Место вывода размещают между элементами стропильной системы, чтобы не нарушать ее целостность.
Выбор места вывода дымохода и его высота
Первое условие качественного вывода трубы через кровлю – правильное размещение дымохода на крыше. От этого фактора зависит функционирование всей отопительной системы, поэтому во избежание ошибок, монтаж выполняют в соответствии со строительными и противопожарными требованиями:
- Дымоходные трубы размещают в непосредственной близости от самого высокого места крыши, на расстоянии 1-1,5 м.
- Рекомендуемая высота дымохода относительно конька крыши для обеспечения нормальной печной тяги составляет 0,5-1,5 м.
- Чем больше высота дымохода, тем большую силу тяги в печи или газовом котле она обеспечивает.
- Чем ниже на склоне располагается труба, тем больше должна быть ее длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
- Такие параметры как высота дымохода, диаметр сечения выбирают согласно рекомендациям производителя термогенерирующего прибора или на основе расчета.
- Дымоход состоит в основном из вертикальных участков труб, протяженность горизонтально расположенных сегментов не должна превышать 1 м.
- Место вывода размещают между элементами стропильной системы, чтобы не нарушать ее целостность.
