Какие системы вентиляции используются на производстве

Приточная и вытяжная вентиляция, их основные составляющие

По своему назначению вентиляционные системы делятся на две группы: приточные и вытяжные. Приточная система является одним из видов механической вентиляции. В основу принципа ее работы положена принудительная подача свежего воздуха в помещение. Отработанный воздух выходит наружу с помощью систем естественной вентиляции.

Статья по теме:

Все виды приточной вентиляции состоят из:

  1. Приточных вентиляторов – обеспечивают приток воздуха.
  2. Шумоглушителя – понижает уровень шума, создаваемый установкой.
  3. Нагревателя – подаваемый воздух может быть нагрет. Особенно это актуально в зимнее время года. Если нагрев происходит от электросети, то такой тип называется электрическим. Если нагрев происходит от системы центрального отопления – это водяной тип.
  4. Воздухозаборной решетки – предназначенной для фильтрации механических загрязнений, которые могут попадать извне.
  5. Фильтра – очищает подаваемый воздух от различных примесей. Различают фильтры грубой, тонкой и особо тонкой очистки.
  6. Клапана – не пропускает воздух внутрь помещений в то время, когда система отключена.
  7. Воздуховодов – каналов, по которым циркулируют воздушные массы.

Проектирование и монтаж системы вентиляции на производстве

В планировании и установке вентиляции на производстве есть несколько этапов:

  • Подготовка и утверждение технического задания на проектирование вентиляции (содержит в себе технологические характеристики оборудования, требования по воздухообмену и т.п.)
  • Стадия проектирования. Производится аэродинамический расчет системы для определения размеров воздуховодов и характеристик оборудования. Подбираются вентиляционные агрегаты и дополнительные компоненты для балансировки и наладки системы. Выбирается система управления вентиляцией. Именно на стадии проекта систему можно сделать энергоэффективной и соответственно не дорогой в обслуживании.
  • Закупка и поставка материалов и оборудования. Осуществляется по заранее подготовленной спецификации, после согласования с Заказчиком.
  • Монтажные работы. Проведение монтажа – один из самых ответственных этапов во всем проекте. Монтаж должны выполнять квалифицированные специалисты, иначе система может не только не выдать проектные расходы, но и вовсе выйти из строя.
  • Пуско-наладка. Любая система вентиляции имеет систему пуска и управления. Так же для выхода на проектные мощности, систему воздуховодов требуется отбалансировать.

Проектирование системы подразумевает на только расчёт, но и распределение основных узлов системы на схеме.

Схема вентиляции на производстве

Вы можете бесплатно получить эскизный проект и стоимость вентиляции на Вашем производстве

Виды систем вентиляции

Для человека, который далёк от систем воздуховодов и вентиляции, трудно сразу разобраться с разновидностями системы вентиляции и кондиционирования. Рассмотрим системы вентиляции, подразделяемые по объектам применения:

  1. Промышленная вентиляция.
  2. Вентиляция крупных торговых центров.
  3. Бытовая домашняя вентиляция.

Промышленная вентиляция

Такие системы применяются на крупных производственных объектах, цехах и больших поточных линиях производства, не терпящих промедлений, а также остановок. Главными требованиями к промышленным системам вентиляции является:

  • высокая степень надёжности работы;
  • мощность, обеспечивающая заданный уровень объёмов производства и выпускаемой продукции;
  • ремонтопригодность системы, обеспечивающая возможность частичного вывода из работы узлов и бесперебойности общей системы.

По назначению вентиляция бывает:

  • аварийная вентиляция;
  • вытяжная;
  • охлаждения/подогрева воздуха;
  • приточная.

На производстве монтаж систем вентиляции и кондиционирования осуществляется согласно раннее разработанному проекту. В свою очередь, проект зависит от назначения производственных площадей и ориентированности на тот или иной технологический процесс.

Промышленная вентиляция выполняет удаление загрязняющих веществ, газов от мест непосредственно их выделяющих, а также обеспечивает приток, охлаждение и обогрев воздуха в местах повышенных или пониженных температур.

Помимо внутрицехового использования, промышленная вентиляция устанавливается в помещениях с высокопроизводительным серверным оборудованием. Из-за высокой степени выделяемого в окружающею среду тепла от микропроцессорного оборудования серверов, существует потребность в мощном и бесперебойном охлаждении. В таком комплексе используется мощная система кондиционирования оттока тепловых масс. Бесперебойность системы охлаждения обеспечивается своевременным производством обслуживания вентиляции и кондиционирования.

Офисная вентиляция

Крупным офисам жарких городов не обойтись без кондиционирования воздуха. Система охлаждения здесь похожа на системы, применяемые в промышленности. Отличием является более разветвленная сеть воздуховодов офисных помещений.

Мощную побуждающую систему притока кислорода, систему отвода тепла от кондиционерной установки располагают на крыше. Вентиляция и кондиционирование офисных помещений требует своевременного обслуживания, заключающегося в замене очистных приборов.

Применимо к офисам существует несколько вариантов систем кондиционирования.

  1. Сплит системы – стандартный кондиционер.
  2. Мульти системы – работа одного уличного блока на несколько внутренних.
  3. Системы притока воздуха с функцией охлаждения кислорода.

Офисные здания в больших городах подразумевают современные остекленные фасады. Сплит и мульти системы могут визуально испортить вид фасадов зданий, существенно затруднят монтаж уличного блока охладителя. В таких зданиях применяются комплексные системы вентиляции отопления и кондиционирования.

В средних (малых) зданиях контор экономически выгоднее использовать отдельные кондиционеры с двумя блоками (конденсатор, испаритель). Их обслуживание заключается в ежегодной сезонной прочистке внутренних очистных фильтров, контроле давления и объёма хладагента в закрытой контурной системе.

Стоит отметить, что вентиляция и кондиционирование воздуха – две отличающиеся по технологии и назначению системы. Установка стандартного кондиционера обеспечит охлаждение в помещении кислорода. Но такая система не производит притока свежего воздуха.

Для этого существует приточная вентиляция. Совсем не обязательна установка принудительной приточной системы. Применительно к средним и малым офисам подойдёт естественное проветривание помещения посредством регулировки потока воздушных масс открытием и закрытием оконных рам.

Бытовые установки

В бытовом применении приборов кондиционирования и вентиляции помещений лидирующие позиции занимают:

  • обыкновенные кондиционеры с двумя блоками;
  • сопряжённые с одним испарителем несколько внутрикомнатных установок;
  • системы принудительной вентиляции: форточные вентиляторы, бризеры с высоким уровнем очистки наружного воздуха.

Требования к промышленным вентиляционным системам

Независимо от того, каким образом осуществляется воздухообмен, в цехах, офисах организаций должны соблюдаться санитарные стандарты, определенные СНиП. Из ключевых положений стоит сказать о наиболее существенных:

Система вентилирования должна присутствовать на производстве любого рода: при этом не имеет значения, в какой степени загрязнена окружающая среда и сколько сотрудников работает.
Обустройство вентиляционной системы не должно повлечь за собой еще одно загрязнение. В новом оборудовании подобный «вариант» исключен: данное требование относится к устаревшим установкам.
Работающая система вентиляции не должна стать источником шума, превышающего санитарные нормы.
На загрязненных производствах объем удаляемого воздуха должен превышать количество приточного. В помещениях, где загрязненные вещества отсутствуют (например, в кабинетах), необходимо создать обратную ситуацию. Т. е. выход меньше, приток больше. Тогда удаляемые потоки из цехов не попадут в находящиеся рядом помещения, где воздух чистый изначально. В иных случаях нужно соблюдать баланс выхода и притока.
Вентиляционные установки, их монтаж регламентируются специальными пунктами СНиПа

Система может быть любой, важно лишь, чтобы предписанные санитарные нормы с ее помощью выполнялись.

Виды промышленной вентиляции

Воздухообмен в промышленных местах можно осуществить разными способами. В зависимости от организации устройства, различают три вида производственной вентиляции:

  1. Естественная
  2. Механическая (искусственная)
  3. Смешанная

Каждый вид имеет свои особенности и недостатки, которые следует учитывать при организации системы на производстве.

По принципу функционирования

Естественная. Основывается на природной циркуляции воздушных потоков с разными температурой, давлением, плотностью. Тяжелый холодный воздушный поток вытесняет более легкий и теплый. В промышленном помещении этот процесс может происходить через естественные зазоры, неплотности оконных дверных проемов, либо организованные приточные и вытяжные проемы, закрытые решетками, дефлекторами. Зависит от атмосферных условий, силы и направления ветра, времени года (зимой проветривание осуществляется лучше за счет сильной тяги). Данный способ подходит далеко не всем производствам, особенно там, где есть вредные выбросы от работающей техники. Может устанавливаться, например, в помещениях сельскохозяйственного направления.

Искусственная вентиляция. Если производство предполагает побочный эффект в виде токсичных теплогазовыделений, механическая вентиляция производственных помещений строго обязательна. Главная функция – отведение отработанного воздухопотока от рабочей зоны персонала, препятствие проникновению вредных паров в другие помещения, отсеки, а также подача свежего уличного воздуха (очищенного или неочищенного) общим потоком или адресно. Организовывается при помощи механических средств подачи-отведения воздушных масс (приточных, вытяжных вентиляторов, крышных установок). Является более эффективным способом очищения, циркуляции воздухопотока внутри промышленного цеха.

По принципу локализации

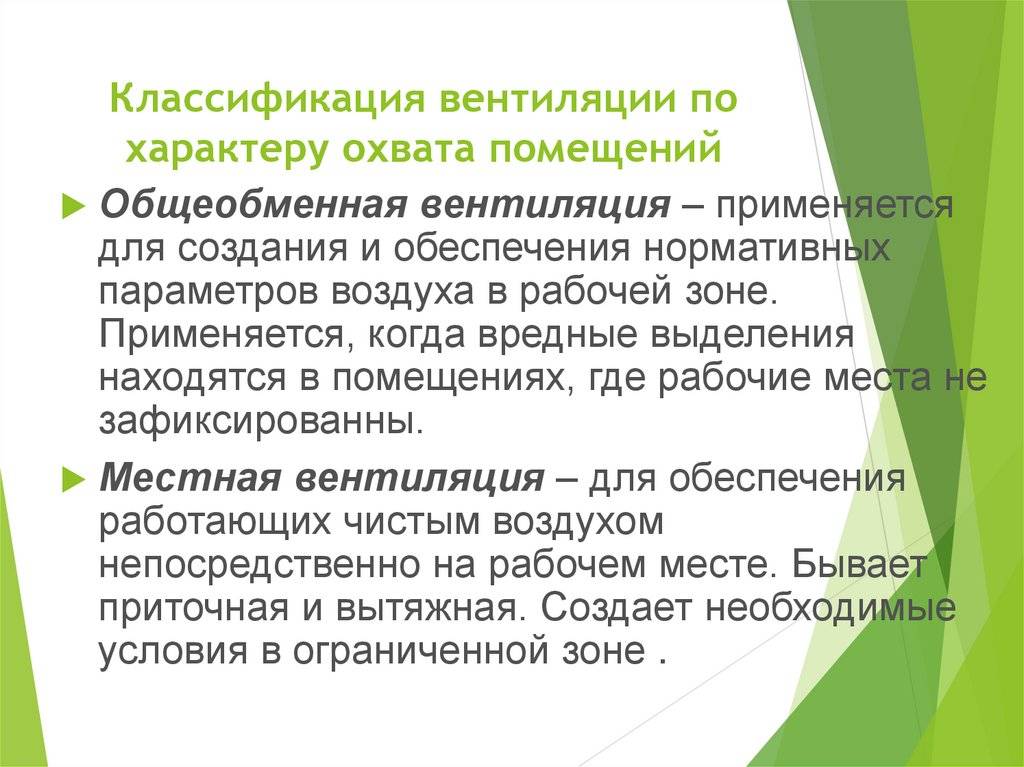

  • Общеобменная. Рассчитана на равномерное очищение всего цеха от вредных технологических тепловыделений, нормализуя температурно-влажностный показатель, скорость движения воздуха. Быстро справляется с небольшим процентом загрязнения воздушных масс.
  • Местная вентиляция. Применяется, когда есть локализация большого количества токсинов, паров, задымленности и т.д. в определенном месте. Устанавливается непосредственно над источником повышенного теплогазовыделения. Могут использоваться вытяжные зонты или гибкий воздуховод, подключенный непосредственно к оборудованию. Применяется совместно с общей вентиляционной системой в качестве дополнительного очищающего воздух оборудования.
  • Аварийная. Устанавливается и применяется в дальнейшем при экстренных случаях, например, пожаре, чрезмерном выбросе ядовитых веществ промышленным оборудованием, высоком уровне задымленности и др.

По принципу направленности потока

  • Установки приточной вентиляции. Принцип действия основан на вытеснении холодным притоком теплого отработанного воздуха через организованные вытяжные проемы вверху цеха. Могут быть как естественной организации, так и механической.
  • Установки вытяжной вентиляции удаляют отработанный воздухопоток вместе с частицами гари, дыма, ядовитыми парами, лишним теплом и т.д. Конструктивно могут быть общими или локальными, чаще всего с принудительным побуждением, так как естественным путем удалить загрязненный воздух довольно проблематично.
  • Приточно вытяжная установка применяется наиболее часто, обеспечивает необходимую циркуляцию воздушных масс внутри промышленного цеха. Чаще всего с механическим оснащением (приточные, вытяжные вентиляторы).

Организация вентиляции естественного типа

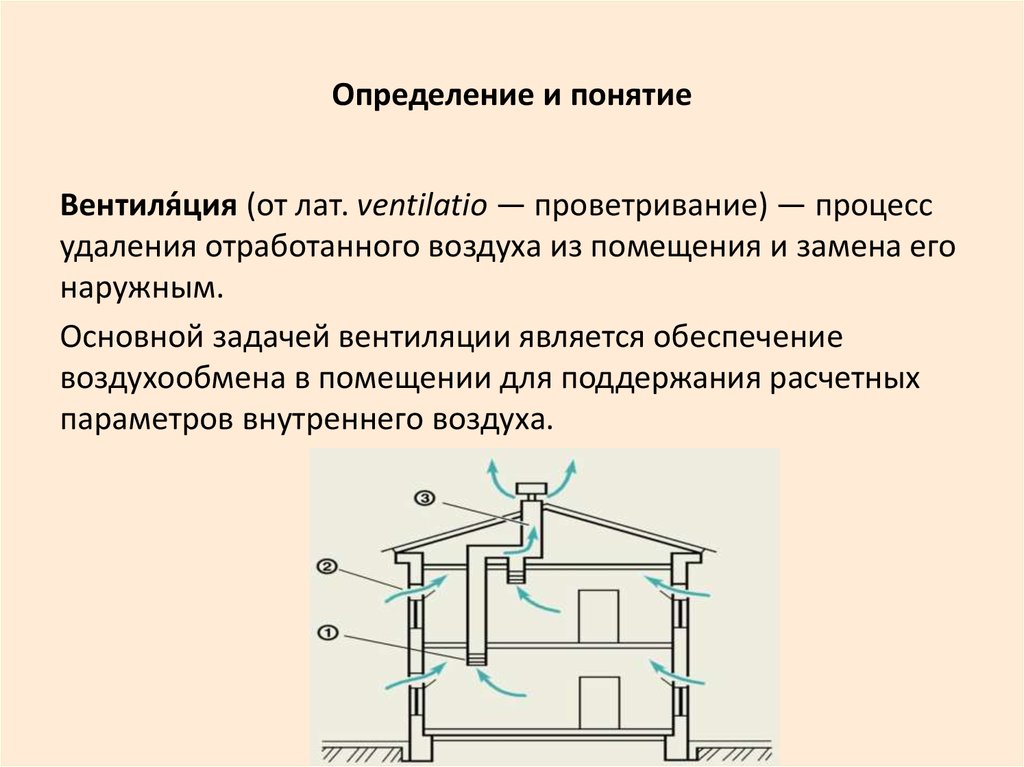

Естественная вентиляция на производстве организуется по принципу самовозникающей разницы в давлении воздушных потоков, их направлении и разницы в температурных характеристиках. Примером примитивной вентиляции естественно типа может служить самый простой сквозняк, для получения которого необходимо просто открыть двери и окна в производственном помещении. Такой способ вентилирования еще носит название неорганизованного, так как все построено на элементарных физических явлениях.

Основным преимуществом вентиляции естественного характера является низкая себестоимость ее организации. Создание такого способа вентилирования не предусматривает покупку специальных фильтров, вентиляторов, воздухообменников, диффузоров и прочих приспособлений. А существенным недостатком является невозможность полного контроля за воздушными потоками, а также низкая степень обновления воздушных масс.

Искусственная вентиляция


Она характеризуется наличием целого комплекса оборудования, которое позволяет убрать зависимость от внешней среды или решить вопрос с труднодоступностью свежего воздуха, либо обеспечить соответствие его определенным требованиям. Такие системы бывают двух видов – приточными и вытяжными. Первый вариант предполагает подачу свежего воздуха в помещения. При этом воздушная масса по пути в него может быть подвергнута дополнительной обработке – очистка, нагрев или охлаждение. Кроме того, приточная вентиляция может обеспечить ее подачу в определенные зоны помещения. В свою очередь вытяжная вентиляция обеспечивает удаление из зданий и помещений воздуха, не отвечающего определенным требованиям (по температуре, влажности и содержанию посторонних частиц). Как правило, в домах вытяжные системы работают в единой «связке» с приточными. При этом их производительность должна быть примерно равна, чтобы атмосферное давление внутри соответствовало аналогичным показателям во внешней среде.

Принцип работы естественных вентсистем

По своей сути естественное вентилирование рабочего пространства – это самое обыкновенное его проветривание. Процесс осуществляется безо всякого участия в нем человека, и он будет протекать только в том случае, если помещение не имеет абсолютной герметичности, оборудовано из пропускающих кислород материалов, в нем оборудованы окна, двери, форточки. Только при наличии указанных условий кислород будет свободно проходить во внутреннее пространство строения и также свободно выходить из него. Направление движения потоков будет в значительной степени зависеть от разницы давления внутри помещения и снаружи, на улице. Если давление будет выше в рабочем пространстве, то в него начнет активно поступать воздух с улицы, при обратной разнице отработанные массы активно выходят наружу. Обычно оба этих процесса протекают одновременно.

Процесс вентилирования рабочего пространства осуществляется не организованно и во многом зависит от целого ряда внешних факторов. Так, например, активизируется вентиляционный процесс при ощутимой разнице в значении температуры внутренних помещений и внешней среды. Усилится процесс также и при образовании участков с высокими и низкими показателями давления с той стороны здания, которая будет подвергаться действию сильных ветровых порывов и той стороны, которая является укрытой от подобного воздействия. Этот приводит к возникновению эффекта инфильтрации — воздушные массы будут попадать во внутренние пространства в той части здания, которая продувается ветром и выходить с той части, которая является подветренной.

Естественная вентсистема не даст получить качественного воздухообмена. Его коэффициент при наличии только рассматриваемого типа установки не превышает 0,5%. А этого явно недостаточно для организации комфортных микроклиматических условий в рабочем помещении и качественного очищения локальной атмосферы. Также такой тип установки не даст возможности получить в рабочем пространстве оптимальную для трудовой деятельности температуру и влажность.

Поэтому на производстве монтируются организованные естественные вентсистемы, предусматривающие создание аэрации или же применение дефлекторных устройств. Монтируется и сеть каналов для регуляции движения поступающих потоков.

Оборудование для систем вентиляции

Тот или иной вид промышленной системы вентиляции воздуха выбирают, исходя из задач, которые следует решить, а также предназначения самого помещения. Чаще всего применяется установка с искусственной вентиляцией, которая обходится дороже в эксплуатации за счет потребления большого количества электроэнергии, но при этом справляется со своей работой более действенно.

Принудительную систему можно использовать с дополнительным оборудованием, что предоставляет более широкие возможности. Также можно объединить систему промышленной вентиляции и кондиционирование, чтобы создать максимально комфортный микроклимат в производственном цехе.

На фото: Рекуперация в системе вентиляции

Использование различных типов рекуператоров как одного из элементов вентиляционной системы позволит снизить расходы на электроэнергию. Свежий и отработанный воздух, проходя через рекуператор, обмениваются теплом, и при этом они не смешиваются в случае применения пластинчатой перекрестноточной конструкции. Рекуперация эффективна для больших помещений, где их работа наиболее ощутима.

Также для решения задач вентиляции промышленных зданий можно использовать наборные системы, которые занимают довольно много места и требуют выделения отдельной комнаты. Такие устройства могут быть оборудованы и системой фильтрации.

Вентиляция производственных помещений

Вентиляция производственных помещений – это совокупность мероприятий и устройств, необходимых для обеспечения заданного качества воздушной среды в рабочих помещениях. Вентиляции принадлежит главенствующая роль в нормализации воздушной среды на рабо­чих местах и в производственных помещениях.

Виды вентиляции и типы вентиляционных установок

По способу перемещения воздуха вентиляция может быть:

По способу организации воздухообмена механическая вентиляция может быть:

Типы вентиляционных установок

  1. Вытяжные (предназначенные для удаления воздуха) – местные и общие.
  2. Приточные (осуществляют подачу воздуха) – местные (воздушные души, завесы, оазисы) и общие (рассеянный или сосредоточенный приток).

1. Естественная вентиляция – это вентиляция, при которой воздухообмен происходит за счет разности температур под влиянием теплового напора. Естественная вентиляция производственных помещений может быть: неорганизованной и организованной.

Неорганизованная естественная вентиляция (про­ветривание) осуществляется за счет поступления и удаления воздуха через окна, форточки, фрамуги, специальные проемы, а также через неплотности на­ружных ограждений (инфильтрация).

Организованная (регулируемая) естественная вентиляция производственных помещений называется аэрацией, которая осуществляется с помощью аэрационных фонарей. При отсутствии аэрационных фонарей естествен­ная вентиляция может быть улучшена с помощью специальных каналов или шахт. С целью повышения эффективности ветрового напора эти шахты снабжаются специальными насадками – дефлекторами.

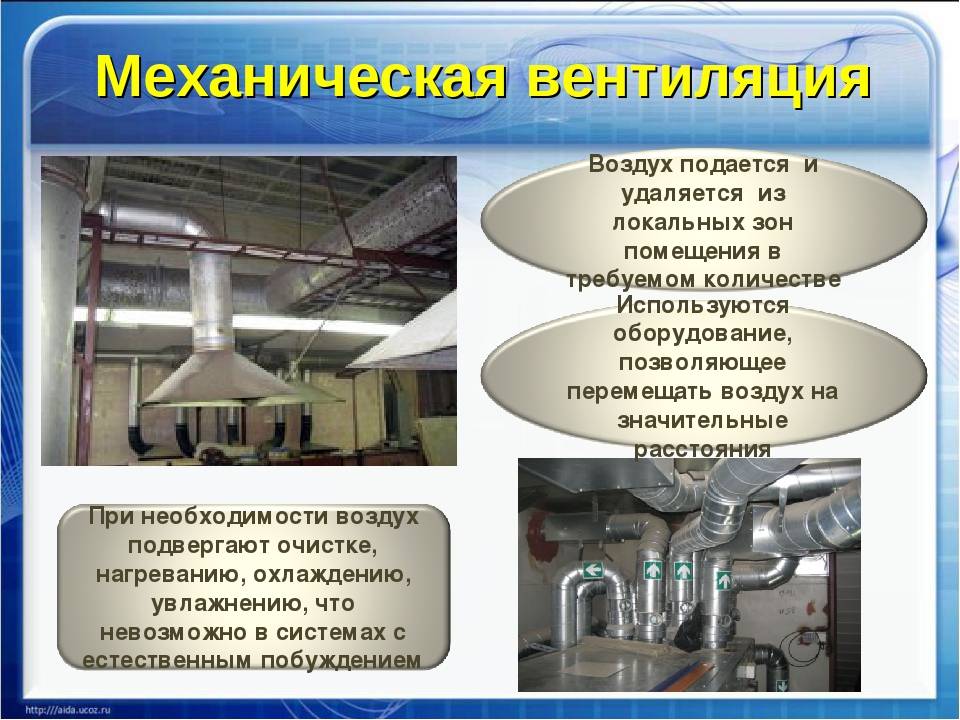

2. Механическая вентиляция позволяет производить предварительную обработку приточного воздуха – ув­лажнение, нагрев или охлаждение и очистку от пыли, газов, аэрозолей и других примесей.

К установкам местной вентиляции относятся местные отсосы открытого типа, включающие защитно-обеспыливающие кожухи, вытяжные шкафы, бортовые отсосы, шарнирно-телескопические отсосы (встроенные в рабочие места, инструменты), перемещаемые отсосы, а также вытяжные зонты, укрытия-боксы, камеры и кабины.

Общеобменная вентиляция применяется в тех случаях, когда вред­ные вещества, избыточное тепло и влага выделяются рассредоточено по всему рабочему помещению, и удалить их с помощью местных отсо­сов не представляется возможным. Принцип действия общеобменной вентиляции основан на разбавлении загрязненного, перегретого или переувлажненного воздуха до уровней, соответствующих гигиеническим нормативам.

Приточная вентиляция предназначена для обработки воздуха: его подогрев, охлаждение, очистка от пыли или увлажнение.

Вытяжная вентиляция предназначена для удаления отработанного воздуха.

Кондиционирование воздуха производственных помещений

Кондиционирование воздуха – создание и автоматическое регулирование в помещениях заданных параметров микроклимата и санитарно-гигиенических параметров (температуры, влажности, подвижности воздуха).

Системами кондиционирования должен подаваться воздух, очищенный от пыли. Иногда предъявляются требования по очистке воздуха от бактерий, по его ионизации, дезодорации или ароматизации.

Требования к вентиляции производственных помещений

Основные санитарно-гигиенические требования к вентиляции производственных помещений определены гигиеническими нормативами, а также строительными нормами и правилами (далее СНиП)

Для эффективной работы вентиляции важно, чтобы еще на стадии ее проектирования было предусмотрено выполнение ряда санитарно-гигиенических и технических требований

Количество воздуха, необходимого для вентиляции производственных помещений и обеспечения требуемых параметров воздушной среды в рабочей зоне, устанавливается расчетным способом. Расчет ведется по избытку тепла, влаги или по количеству выделяющихся вредных веществ (пыли, газов, паров). При одновременном выделении в помещении тепла, влаги и вредных веществ необходимый воздухообмен должен устанавливаться по превалирующей вредности.

Система вентиляции не должна быть источником шума и загрязнения окружающей среды. В процессе эксплуатации вентиляционные системы должны обслуживаться, очищаться от загрязнений, ремонтироваться в соответствии с установленным графиком подготовленным персоналом.

Рециркуляция производственных помещений

Вентиляция производственных помещений данным способом осуществляется путем кругооборота воздуха. При применении данного способа экономится энергия, которая идет на подогрев воздуха в холодное время года. В этом случае осуществляется непрерывный кругооборот воздуха. Поступающий в помещение очищенный уличный воздух, выходит через специальную установку, очищается и снова попадает внутрь рабочего помещения.

Но использование такой системы также имеет свои ограничения. Например, использовать метод рециркуляции запрещено в тех цехах, где воздух может иметь неприятные запахи или разнообразные микроскопические грибки. Если в рабочем цехе содержатся вещества, принадлежащие к 1-му, 2-му или 3-му классу опасности рециркуляционный метод использовать также запрещено.

Кондиционирование производственного помещения

Естественная вентиляция в производственных зданиях

так устроена вентиляция коровника

Любая естественная приточная или вытяжная вентиляция производственного помещения функционирует, используя разницу температур и давления воздуха в цехе и на улице. Значит, движущей силой естественной тяги являются ветровой и тепловой напоры.

Вследствие перепада температур из цеха вытесняются расширенные теплые воздушные массы, а на их место затягиваются чистые, холодные. С наветренной области формируется область повышенного давления, усиливающая приток свежего воздуха снаружи. С подветренной стороны здания давление наоборот всегда понижено, что способствует оттоку отработанного воздуха. Физические законы успешно применяют для вентиляции предприятий с интенсивным тепловыделением. Но не во всех случаях мощный обмен воздуха гарантирует создание всех необходимых условий для работы персонала.

Если в стенах и окнах цеха есть щели, часто открываются двери или ворота, вероятно появление сквозняков и понижение температуры. Летом же на удаленных от дверей и окон участках нормы вентиляции производственных помещений нарушаются.

Аэрация воздуха в помещении

принцип движения воздуха при аэрации

Аэрация в некоторых случаях создает эффективный воздухообмен на основе естественной тяги. Для ее реализации устанавливаются аэрационные фонари – специально разработанные элементы вентиляции.

Иногда при строительстве производственного помещения расчет вентиляции не производится, оборудование не монтируют. Тогда можно в уже готовом цеху разместить шахты и каналы, работающие за счет теплового напора. Выходы шахт прикрывают оголовками-дефлекторами. Ветер обдувает дефлектор и формирует в трубе область разрежения, усиливая подсос воздуха. Подобная система широко используется в сельскохозяйственных и животноводческих постройках, кузнях, небольших пекарнях. Устанавливается труба на самом высоком выступе крыши.

Аэрация это один из наиболее эффективных примеров естественной промышленной вентиляции. Ее используют на производствах с обильным образованием газов, ядов и тепла.

Устройство естественной вентиляции на производстве

В обслуживаемых зданиях обустраивают 3 уровня проемов с форточками особой конструкции. Первые два ряда проемов располагаются на высоте 1-4 метров от пола. В крыше устанавливают светоаэрационные фонари с регулируемыми форточками.

Летом потоки чистого воздуха попадают сквозь нижние фрамуги, а грязные уходят вверх. В холодное время года воздух проникает через средний ряд форточек и, согреваясь, достигает уровня нахождения персонала.

Разным положением форточек регулируется интенсивность вентиляции. Рассчитывая вентиляцию производственного помещения, определяют площадь форточек, проемов. Так как наихудшее время для работы системы – теплая безветренная погода, ее и берут за точку отсчетов.

Перемешанный с пылью и газами чистый воздух направляется в зоны нахождения людей. Чтобы предупредить распространение пыли и грязи, устанавливают фонари незадуваемой конструкции с защитой от ветра.

В жаркое время года приточный воздух охлаждается методом распыления в нем холодной воды из форсунок, расположенных в области форточек. Воздух охлаждается и немного увеличивается влажность.

К зданиям с естественной аэрацией предъявляются некоторые требования:

  • периметр его должен быть открыт доступу воздуха;
  • аэрируются одноэтажные цеха или расположенные на последних этажах многоэтажек.

Очень сложно смонтировать естественную вентиляцию в многопролетных промышленных помещениях. При ширине цеха более 100 метров доставка чистого воздуха к центру здания практически неосуществима. Тогда для аэрации устанавливают незадуваемые фонари Батурина с отдельным каналом для вытяжки и притока. Зимой такая система может вызвать нежелательное падение температуры в рабочей зоне производственного помещения. Поэтому в многопролетных цехах обычно устанавливается принудительная вентиляция с обогревом притока.

Управление всеми элементами аэрации осуществляется механически.

Другой плюс в невысокой стоимости механизмов.

Недостатки:

  • зависимость от погоды;
  • сложность управления;
  • невозможность обеспечения удаленных рабочих мест свежим воздухом.

Аэрация, как вид вентиляции производственных помещений, неприемлема, если технология подразумевает распространение вредных примесей, пыли. Потому что фильтрация отработанных воздушных масс невозможна.

А как же происходит монтаж вентиляционного оборудования на промышленных объектах?

Установить всю систему максимально правильно и надежно практически невозможно, если данной процедурой будет заниматься человек, незнающий всех нюансов и тонкостей, а также не имеющий в своем арсенале всех нужных для данных целей деталей и приспособлений. Именно поэтому вентиляция в подвальных помещениях должна создаваться профессиональными, опытными и оснащенными всем необходимым специалистами.

Монтаж вентиляции

Процесс проектирования и обустройства первым делом подразумевает определение месторасположения главных составляющих системы вентиляции: механические детали отвода воздуха, вентилятор воздухозаборника, фильтрационная система, сеть распределения, отвечающая за циркуляцию воздуха (этот элемент установить труднее всего) и калорифер.

Расчет приточно-вытяжной вентиляции


Мощность вентиляционного оборудования рассчитывают исходя из загрязненности и площади помещения

Первым шагом при проекте системы является определение источника опасных веществ. Далее следует рассчитать, сколько воздуха должно отводиться для безопасной работы сотрудников. В идеальных условиях расчет производится по формуле L = N х m, где:

  • L – количество используемого воздуха;
  • N – число работников;
  • M – расходуемый воздух на одного человека в час.

В случае вентилируемого помещения М равно 30 куб.м./час, а в непроветриваемом не менее 60 куб.м./час.

Если используются различные вещества, нужно посчитать их допустимую концентрацию. Воздушный поток в таком случае рассчитывается по формуле L = Mв / (yпом – yп). Здесь L – необходимое количество свежего воздуха; Mв – вредные вещества, попадающие в помещение мг/ч; yпом – удельная загрязненность всей площади, мг/м3; yп – количество вещества в воздушном потоке, мг/м3.

Конструкция и принцип действия

В зависимости от типа конструкции и принципа действия, выделяют несколько видов промышленных вентиляционных систем.

Гравитационные системы

используются на производствах, где рабочий процесс сопровождается выделением большого объема пыли. Они представляют собой пылеосадочные камеры и способствует осаждению крупных частиц.

Инерционные системы сухого типа

позволяют эффективно очистить воздух от сухой пыли.

Инерционные системымокрого типа удаляют из воздуха пыль, увлажняя ее.

Системы с тканевыми фильтрами

задерживают загрязнения при прохождении воздушных масс через специальные насадки.

Системы с электрофильтрами

используют в работе электрический заряд, благодаря которому примеси оседают на электродах фильтра.

На фото: Промышленная система вентиляции

Задание и проектирование промышленной вентиляции

Вентиляция промышленных зданий должна обеспечить необходимое количество подачи свежего воздуха в помещение, но иногда перед ней ставятся и более сложные задачи, например, поддержание оптимальных параметров воздуха для функционирования промышленных механизмов.

Проектирование промышленной вентиляции — процесс достаточно трудоёмкий и требующий точного понимания дела. Вентиляция промышленных зданий осуществляется согласно принятым строительным нормам и правилам (СНиП), и обязательно содержит в себе большое количество элементов: начиная от непосредственно вентилятора и вентиляционной камеры до шумоглушителей и сети воздуховодов.

Проектирование вентиляции промышленного здания рассчитывается, исходя из параметров и назначения помещения, например, в цехах основным параметром будут воздухозатраты машин и механизмов, тогда как при проектировании вентиляции кафе, ресторанов и прочих общественных зданий необходимо учитывать примерное количество людей, которые постоянно будут находиться в помещении.

Выводы

Функциональность систем вентиляции на пищевых производствах привязана к условиям технологических процессов: от переработки сырья до выпуска пищевой продукции, от условий хранения до реализации продуктов и полуфабрикатов. Поэтому вентиляционные системы должны быть правильно спланированы, предусмотрен удобный подход для обслуживания, смены и чистки фильтров. Если существует необходимость, устанавливают резервные вентиляторы, автоматически подключаемые при сбоях основных агрегатов. Также в отдельных случаях может понадобиться надежная система дымоудаления и взрывозащита. Главное — система должна быть правильно рассчитана на воздухообмен, качественную очистку воздуха, под все допустимые параметры по температуре и влажности, на возможность рекуперации, обогрева и охлаждения воздуха.

Выводы

  Функциональность систем вентиляции на пищевых производствах привязана к условиям технологических процессов: от переработки сырья до выпуска пищевой продукции, от условий хранения до реализации продуктов и полуфабрикатов. Поэтому вентиляционные системы должны быть правильно спланированы, предусмотрен удобный подход для обслуживания, смены и чистки фильтров. Если существует необходимость, устанавливают резервные вентиляторы, автоматически подключаемые при сбоях основных агрегатов. Также в отдельных случаях может понадобиться надежная система дымоудаления и взрывозащита.   Главное — система должна быть правильно рассчитана на воздухообмен, качественную очистку воздуха, под все допустимые параметры по температуре и влажности, на возможность рекуперации, обогрева и охлаждения воздуха.
