Нестандартные ситуации
Наиболее частой нестандартной ситуацией считается то что при протяжке струны ее отрывает от проводника из-за сильного натяжения. В этом случае ту часть гофры, которая уже продета вам необходимо отрезать и оставить. После этого вам следует заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофрированной трубы следует соединить с помощью изоленты.

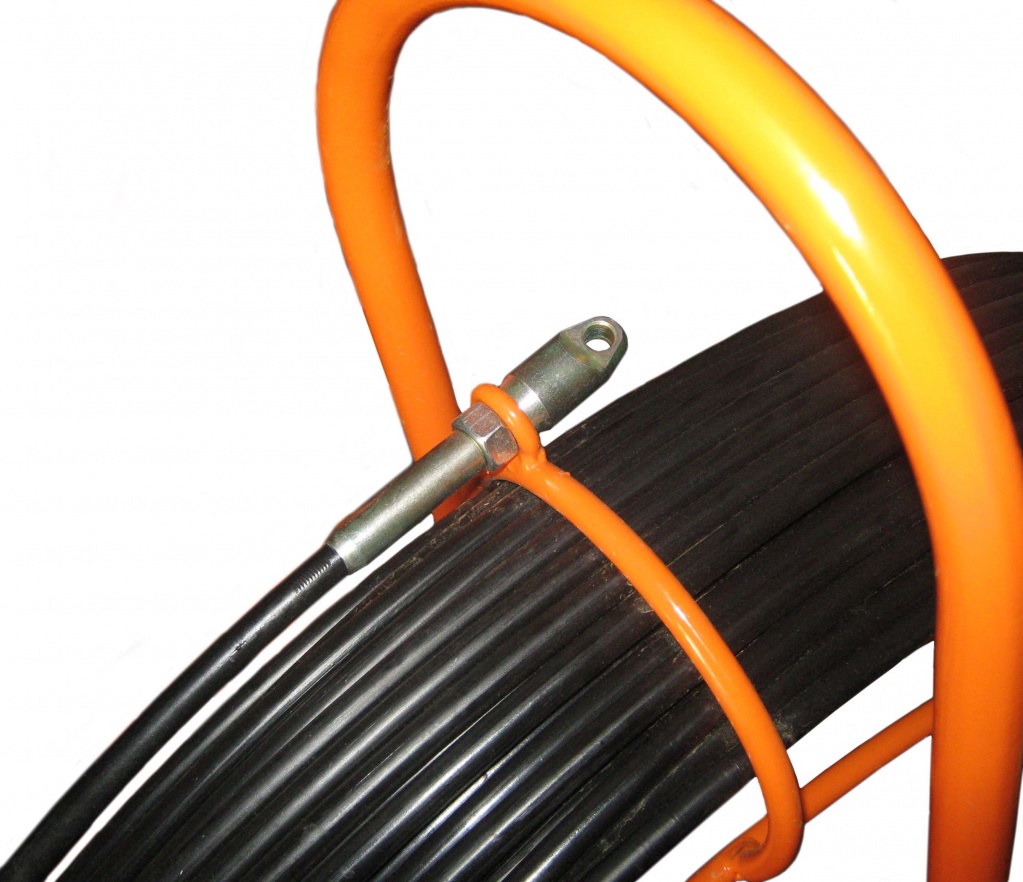

Протянуть провод через гофру, если нет протяжки также не составит никакого труда. Достаточно будет просто загнуть конец проводника на 180 градусов. После этого вы сможете просунуть изделие на всю нижнюю длину. Эту технологию можно увидеть на видео ниже:
Если в вашей квартире недостаточно места и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, тогда следует сделать это в комнате. В этом случае кабель необходимо соединить со струной. После этого вы сможете выйти с подъезда и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру нужно до тех пор, пока задача не будет решена.
Иногда также может возникнуть необходимость протянуть проводник в гофрированном шланге по потолку. Выполнить этот процесс достаточно сложно и, если листы уже зашиты, тогда монтаж нужно выполнить через штробы. В этом случае завести гофротрубу через потолок поможет обычная труба. На видео ниже вы сможете увидеть все этапы работ.
К последней ситуации относится прокладка кабеля с резиновой изоляцией в гофре. Основная сложность будет заключаться в том, что при протяжке возникает сильное трение между стенками гофротрубы. В результате даже проволока не сможет облегчить процесс, так как нет протяжки. На помощь в этом случае вам придет специальная смазка, с помощью которой можно быстро протянуть кабель через гофрированную трубу. Стоимость этой смазки считается достаточно высокой, но, если вы будете часто выполнять электромонтажные работы, тогда рекомендуем ее приобрести.
Это вся информация, которую мы хотели предоставить в этой статье. Теперь вы знаете, как протянуть кабель в гофру своими руками, если нет протяжки.
При каком варианте для кабеля нужна гофрированная защита?
Выбор гофры либо определяется существующими нормативами, либо просто выбирается по целесообразности:

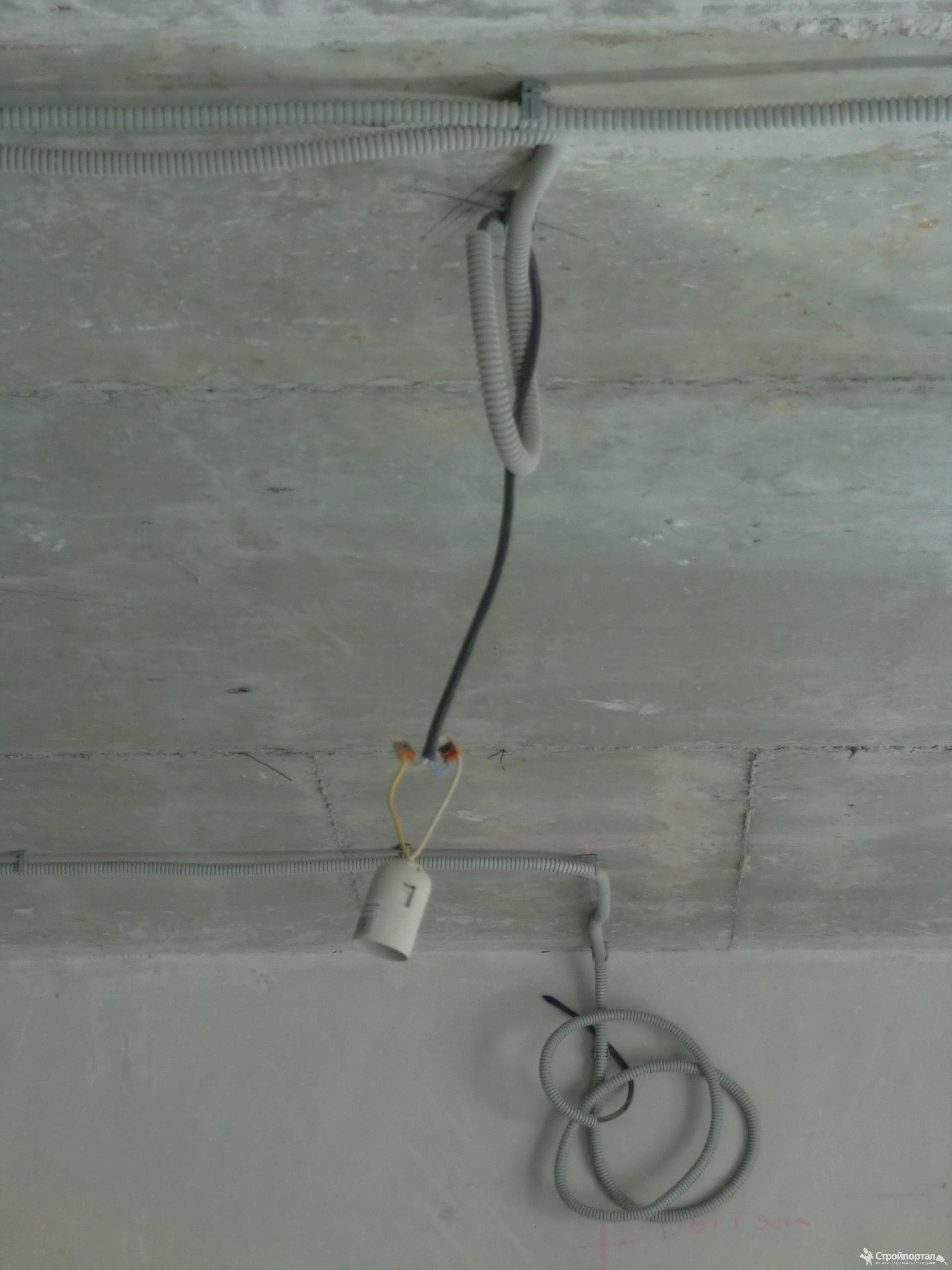

Монтаж электрической проводки открытым способом внутри помещений.
Используется метод для прокладки материала по бетонным, кирпичным поверхностям. Они считаются негорючими. Если потолок деревянный, потребуется специальная невоспламеняющаяся подложка или применяется гофра, изготовленная из металла.
- Монтаж электрических трасс при высокой вероятности нанесения ущерба кабельным линиям.
- При прокладке кабелей с последующей их заливкой бетоном, рекомендуется сделать дополнительную защиту. Для этого используют гофрированный материал.
- Если поверхность сделана из горючего основания, то монтировать кабельную линию из ВВГНГ без гофрированной защиты допускается лишь при выборе открытого метода.
При этом проводка выполняется на изоляторах, с использованием пластиковых коробок или специальных плинтусов.
Если потом планируется заменять кабель.
Для облегчения процесса замены кабельной линии гофрированный материал лучше использовать на один размер больше.
Инструкция по монтажу
Итак, рассмотрим, как правильно сделать проводку за гипсокартоном своими руками. Всю технологию мы предоставим в виде пошаговой инструкции с фото примерами, чтобы материал легче воспринимался.
Шаг 1 – Подготовительные работы
Для начала необходимо собрать конструкцию из профилей, но зашивать каркас листами ГКЛ не спешите, т.к. это будет делаться в самом конце электромонтажных работ. На этапе подготовительных работ Вы должны определить, как будет производиться монтаж проводки: по потолку либо по стенам. Если в комнатах будет создан подвесной либо натяжной потолок, провода легче и разумнее провести по потолку и опускать к «электрическим точкам» в нужных местах (строго вертикально). Если же только стены будут гипсокартонными, а сам потолок останется бетонным либо деревянным, тогда провод нужно тянуть вдоль стен на уровне 10-15 см от потолка. Учитывая этот нюанс, Вы должны составить схему электропроводки, на которой отметить точные места размещения всех точек: розеток, выключателей, распределительных коробок. После этого нужно перенести схему на стены, как показано на фото ниже, и переходить к расчету материалов и непосредственно к монтажу.
Из материалов Вам потребуются:
- Провод подходящего сечения. Лучше использовать негорючий кабель ВВГнг-LS, который подойдет, даже если Вы решите провести электропроводку под гипсокартоном в деревянном доме своими руками. О том, как правильно осуществить расчет сечения кабеля по мощности и длине, читайте в соответствующей статье.
- Гофрированную трубу, сечение которой выбирается по сечению выбранного кабеля.
- Клипсы для крепления гофры.
- Дюбель гвозди для монтажа самих клипс.
- Распределительные коробки из негорючего материала.
- Розетки и выключатели.
- Специальные подрозетники для гипсокартона.
- Клеммные колодки WAGO для соединения проводов.
Из инструментов Вам понадобится дрель со специальной фрезой для штробления листов ГКЛ. Диаметр фрезы должен соответствовать размерам установочной коробки, чтобы последняя надежно сидела в штробах.
Шаг 2 – Установка распределительной коробки
Первым делом нужно на основании электрической схемы установить распределительные коробки в каждой комнате. Делать это не сложно, достаточно прикрепить изделия к стене либо потолку с помощью саморезов, как показано на фото ниже:
Шаг 3 – Укладка электропроводки
После того как будут подготовлены все материалы и инструменты, можно осуществлять монтаж проводки под гипсокартоном своими руками. Для этого нужно сначала закрепить клипсы на размеченных стенах. Расстояние между клипсами должно составлять от 30 до 40 см. Вместо клипс можно также использовать пластиковые хомуты. В этом случае монтаж электропроводки будет производиться быстрее, но есть вероятность того, что гофра повредится об острые концы металлического профиля.

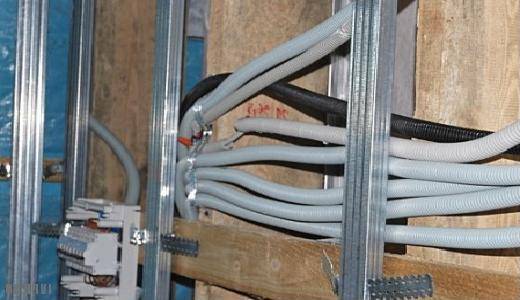

Все что Вам нужно сделать при монтаже электропроводки под гипсокартоном своими руками – аккуратно провести кабель от распределительных коробок к будущим розеткам и выключателям. Делать это не сложно, главное запомнить, где именно будет находиться конец выведенного провода, т.к. следующее, что Вы должны сделать – зашить стену гипсокартоном.
Шаг 4 – Подключение розеток и выключателей
Ну и последнее этап при прокладке проводки под листами ГКЛ – установка и подключение розеток с выключателями. Вам нужно с помощью дрели со специальной насадкой самостоятельно проштробить согласно схеме отверстия в гипсокартоне под установку подрозеткников.
Видео инструкция по установке подрозетников
В каких случаях нужна гофра при прокладке кабеля?
Гофра -это специальная труба особой формы, которая отличается повышенной гибкостью и может быть изготовлена из полимерного ПВХ-пластиката, полипропилена, полиэтилена, полиамидов или же металла.
Основная функция гофры состоит в обеспечении защиты электропроводки в частном доме, в квартире, в любом другом месте монтажа кабельно-проводных изделий от механических воздействий, влияния атмосферных осадков, влаги, УФ-излучения и прочих негативных факторов. Обладая способностью самозатухания, гофра принимает на себя первый «удар», если возникает воспламенение электролинии.
Рассмотрим ситуации, когда использование гофрированной трубы жестко регламентируется нормативами и просто рационально:
монтаж открытой электрической проводки внутри помещений по негорючим поверхностям (бетон, кирпич и т.п.). Для прокладки кабелей по деревянным плоскостям понадобится спецподложка из материала, который не воспламеняется, или обычная металлическая гофра;
прокладку кабелей скрытым способом в помещениях, к примеру, в бетонной заливке, рекомендуется дополнять защитой из гофры;
монтирование наружных электротрасс, в том числе по воздуху
Важно: следует подобрать гофротрубу, которая не боится УФ-лучей;
прокладывание небронированных кабелей в земле. Для этих целей понадобится нержавеющая металлическая или ПНД гофра;
монтаж электротрасс в зонах с высокой вероятностью нанесения ущерба кабельным изделиям;
создание подвижных частей электроцепи;
планирование замены кабель-линии в будущем (для упрощения монтажа гофру можно взять на размер больше).
Какой кабель прокладывать
Монтаж кабеля в земле можно сделать двумя способами:
без какой-либо защиты (используя бронированные марки КЛ)
в трубах или специальной гофре
Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.
Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.
Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.
Ошибка №1
Ни в коем случае не закапывайте в землю без защиты обычные марки кабеля для домашней проводки.
То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.
Сечение кабеля выбирайте согласно подключенной нагрузки, но не менее 10мм2 по меди или 16мм2 по алюминию.
Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.
По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.
Штробы под электрику в панельных домах
Наверное, каждый из нас видел, как легко ломается кафельная плитка или стекло, если следать на них стеклорезом неглубокую бороздку. Поэтому в панельных домах запрещается горизонтально штробить стены. Правда, допускается делать горизонтальные штробы, если их глубина менее 30 мм. Данное правило я читал раньше в каком-то документе, сейчас, правда, не вспомню. Но такой документ существует точно.
Не зря говорят, если хочешь сделать хорошо – делай сам. Почти каждый сталкивался с ситуацией, когда каждый начинает тебе советовать, как лучше сделать, хотя сам никогда так не сделал бы. Вот и по проводке найдутся советчики, которые будут приводить тысячу доводов в пользу сменяемой электропроводки. Это касается и «великих» сантехников, которые советуют спрятать разводку водопроводных труб и канализации в несущие стены. По их мнению, так можно увеличить полезную площадь. Вот из-за таких дельцов и разрушаются стены и рушатся дома!
Правила разработки трассы для кабеля
Работы начинаются с разработки трассы укладки кабеля. Нет сомнений, что укладка кабеля по прямой — наиболее выгодный вариант, но это возможно далеко не всегда. Проектирование трассы укладки электрокабеля выполняется с учетом следующих моментов.
- Расстояние от трассы до больших деревьев должно быть свыше метра. Если дерево растет на пути прокладки кабеля, его следует обойти по дугообразной траектории на расстоянии 1,5 м от ствола. Если нет возможности обогнуть дерево, в грунт загоняют металлическую трубку, а в нее протягивают кабель.
- Желательно проектировать трассу в обход мест с повышенной нагрузкой: парковок, мест подъезда ассенизационных машин, тротуаров, пешеходных дорожек и т. д. Эти зоны обходят по периметру. Если нет возможности обойти места повышенной нагрузки, кабель прокладывают в футлярах для повышения защиты. Обязательно использование кабель-каналов в местах пересечения трассы электрокабеля с водостоками, водопроводом, канализацией и другими подземными коммуникациями. Также каналя для электрокабелей укладывают на отрезках глубиной менее 50 см и там, где не удалось обойти твердые предметы, таки как остатки старого фундамента или большие камни.
- Если подземная трасса проходит параллельно фундаменту, расстояние между ними не должно быть меньше 60 см. Прокладывать кабель на меньшем расстоянии запрещено, так ка движения грунтов или усадка здания могут нанести вред линии электропередач.
- По возможности следует исключить пересечение трассы с другими кабелями. Если это невозможно, оба электрокабеля должны быть помещены в футляры, которые выступают за пределы скрещивания не менее, чем на 1 м в обе стороны, а кабели в земле находятся на расстоянии не менее 15 см друг над другом.
- Как правило, полностью избежать сложных участков практически невозможно, да и необходимости в этом нет. Достаточно в проблемных зонах использовать в качестве футляров гофротрубу, металлическую трубку или ПНД. Отрезки металлических труб соединяют между собой путем сваривания, чтобы места соединения не повредили оболочку электрокабеля.
Сложности при использовании гофры
При использовании гофротрубы могут возникнуть следующие затруднения:
- Для штрабления и сверления бетонных стен рекомендуется пригласить мастера. Дело в том, что расположение проводки и несущих элементов в стенах может сильно различаться, а человеку без опыта будет сложно решить задачу безопасного сверления/штрабления. Это увеличит стоимость ремонта, но сделает его безопасным.
- Гофрированную трубу можно легко поворачивать в разные стороны, однако угол наклона не должен превышать 90 градусов, а расстояние между поворотам должно быть не менее 4-5 метров. В случае тяжелых гофротруб целесообразно использовать поворотные уголки, которые крепятся на клипсы к стене.
Особенности открытой прокладки на улице
В случае прокладки гофротрубы на улице следует учитывать следующие моменты:
- При укладке гофротрубы «по воздуху» на большие расстояние сперва крепится металлическая опора, в качестве которой может выступать обыкновенная арматура. После этого гофротруба с кабелем крепится к опоре с помощью пластиковых или металлических стяжек-хомутов.
- В случае подземного монтажа гофротрубы необходимо вырыть в земле траншею, которая будет больше диаметра гофры на 30-40 сантиметров (по 5-10 сантиметров нужно оставить по бокам). Для монтажа на дне делается подушка на 5-10 сантиметров из щебня и песка. Потом кладется труба, которая по бокам и сверху также засыпается песко и щебнем на 5-10 сантиметров, сверху кладется слой грунта.
Технология установки
Прежде чем приступать к работе, необходимо все тщательно продумать и осуществить подготовительные работы. В первую очередь следует решить, где будет проходить проводка. При планировке следует рассчитать общую длину кабеля.
Следующий этап – это покупка всех необходимых материалов для работы. Следует учитывать, что если планируется дополнительная установка розеток, то необходимо приобрести специальную коробку для установки электрических изделий в плинтус, как показано на фото ниже. Либо можно с помощью кабель канала поднять проводку вверх и установить накладную розетку.
Затем можно приступать к установке. Для этого необходимо:
- Убрать старый непригодный плинтус.
- Снять защитную панель короба. Должна остаться только установочная планка, с которой в дальнейшем и будут осуществляться работы.
- Из внутреннего угла начинаете установку крепления. На торцевую сторону планки наденьте угловой переходник. И в том месте, где планируется проводка, приложите планку.
- С помощью шила необходимо сделать проколы для крепления. На стене при этом отметки должны быть небольшие.
- Затем плинтус убирается, и с помощью перфоратора делаются отверстия с диаметром в 6 мм, в которые вставляются дюбеля.
- Установочная планка возвращается на место и прикручивается саморезами.

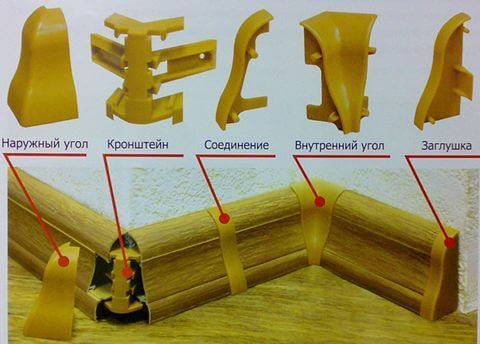

- С помощью специальных переходников плинтус крепится к каркасу.
- Как только планка была установлена, можно приступать к монтажу проводки. Для этого все провода помещаются в специальные кабель каналы или на полки. Если есть необходимость, то провода дополнительно фиксируются механическими крепежами.
- Там, где должны быть подрозетники, проделываются отверстия. Чтобы избежать повреждения изоляции, его края следует зачистить с помощью напильника. Следующий этап – это установка розеток и их фиксация.
- Когда электропроводка установилась на своем месте, необходимо поставить на место защитную панель.

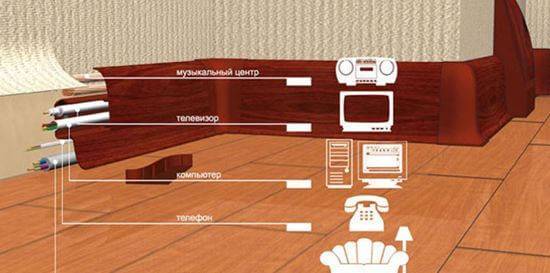

На видео наглядно демонстрируется, как провести проводку в плинтусе своими руками:
Что такое гофра и где она применяется
Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.
Скрытая прокладка
Скрытая прокладка – это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:
Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.
Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими
Важно при таком монтаже использовать не распространяющие горение или металлические гофры
Подземная прокладка осуществляется при производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).
Открытая прокладка

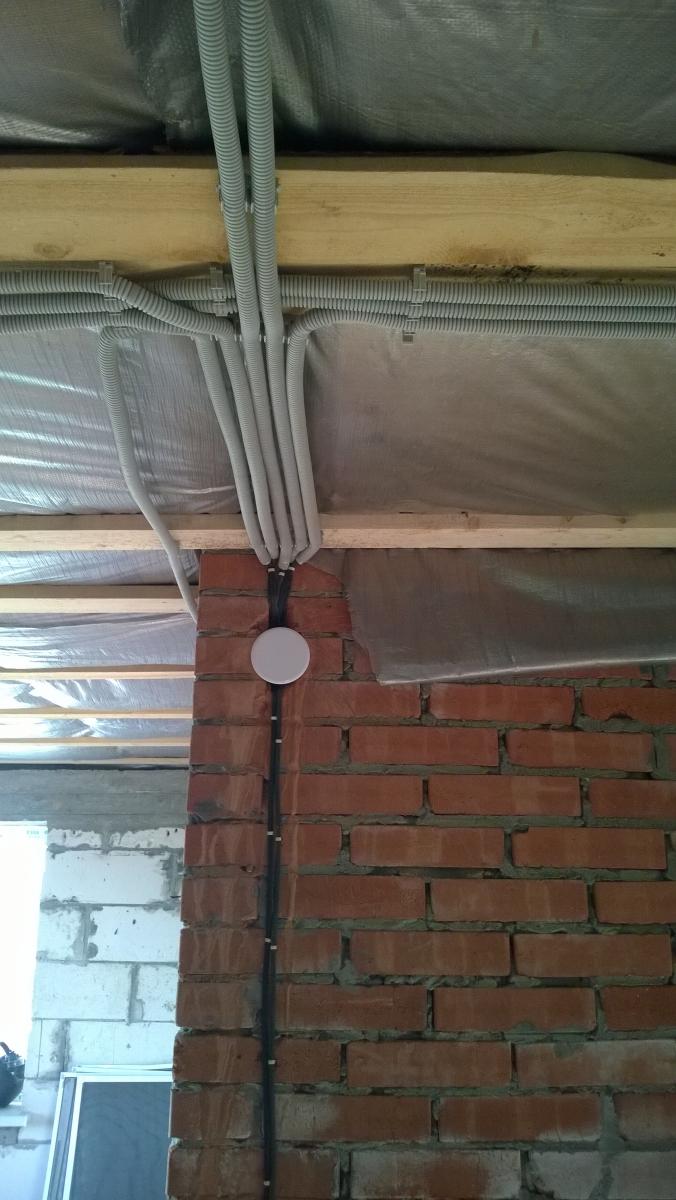

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.
Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.
Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).
Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.
Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.
Технические характеристики
Гофра бывает пластиковой и металлической. Также она представлена в различных модификациях и имеет свои уникальные технические характеристики с химическими составами.
Пластиковые модели бывают трех разновидностей: полипропиленовые, поливинилхлоридные и полиэтиленовые. Первые создаются с использованием синего самозатухающего водонепроницаемого материала, не поддерживающего горение. Используются, для того чтобы прокладывать провода в уличном и влажном помещении.
Вторые имеют серый оттенок. Обладают функцией самозатухания и устойчивости к влаге. Третьи создаются из полиэтилена, имеющего низкое давление. Подобный тип гофры окрашивается в оранжевый или черный цвет. Имеет функцию защиты от горения и отличается влагостойкостью. Часто используется в кабелях, находящихся во внутренних и наружных стенах, стяжке.
Металлическая гофра создается с применением нержавеющей либо оцинкованной стали. Она отличается устойчивостью к горению, стойкостью к механическому и химическому воздействию. Используется в проводке деревянного и каркасного доме. Подходит для уличной проводки.
Для гарантированного удовлетворения требований пожарной безопасности, необходимо использовать металлические гофры. Кроме того, что материал негорючий, он еще и стойкий к физическим нагрузкам и воздействию грызунов. Гофра имеет толщину в 2 миллиметра. Благодаря этому обеспечивается защита от короткого замыкания.
Что касается размера, гофра имеет длину от 16 до 65 миллиметров. Изделие, имеющее диаметр в 16 миллиметров, подходит, для того чтобы проложить электролинию, начиная от распределительного щитка до осветительного прибора. Трубы, имеющие диаметр в 20 миллиметров, будут идеальными, для того чтобы протягивать электропроводку до розетки и выключателя. Гофра, имеющая диаметр в 25 миллиметров, нужна, чтобы протягивать провода от щитка до другого элемента электроцепи.
Обратите внимание! Чтобы соединить несколько электрощитов, понадобится взять изделие с диаметром 32 миллиметра, а чтобы провести проводку между этажами, потребуется взять изделие с размером 40 миллиметров. Технические характеристики пластиковой модели. Технические характеристики пластиковой модели
Технические характеристики пластиковой модели
Установка розеток и выключателей
Завершающий этап прокладки проводов под гипсокартонной обшивкой – установка розеток и выключателей.
Выполняется эта операция после полной обшивки стен.

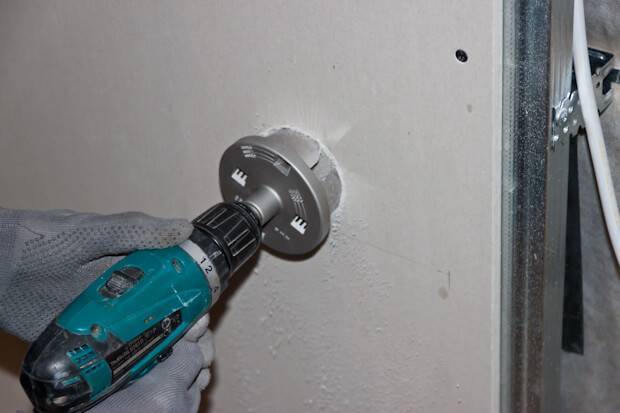

Сверление отверстия для розетки
- Вначале с помощью специальной фрезы в гипсокартонной обшивке прорезаем отверстие для установки пластикового подрозеткника. Как правило, для монтажа розеток используются подрозетники диаметром 65 мм.
- После того как отверстие проделано, в днище подрозеткника вырезаем специально предусмотренные гнезда для протягивания проводки.
- Вытягиваем провода из-под гипсокартонной обшивки и протягиваем их сквозь отверстия в днище подрозетника.
- Помещаем подрозетник в отверстие и выравниваем по уровню, после чего – закручиваем крепежные винты. Находящиеся внутри обшивки металлические «лапки» подрозеткника проворачиваются, и пластиковое основание для розетки или выключателя надежно закрепляется в гипсокартонной обшивке (см. фото).
Конструкция подрозеткника
Совет! Если электропроводка к этому времени уже подключена – надежно изолируем оголенные концы проводов, чтобы избежать замыкания в ходе выполнения отделочных работ.
После того как подрозетник установлен, можно приступать к отделке гипсокартонной обшивки. Розетки и выключатели мы будем устанавливать только после того как отделка будет завершена, поскольку в процессе покраски или шпатлевки легко можно испачкать декоративные накладки.
Подключение розетки
Установка розетки или выключателя производится так:
- Разбираем корпус устройства, снимая с него все защитные и декоративные части.
- К клеммной части подключаем провода, выведенные в подрозетник, фиксируя зачищенные концы проводов винтовыми зажимами.
- Проверив надежность соединения проводов и клеммной колодки, помещаем клеммную часть в подрозетник и фиксируем с помощью крепежных винтов.
- На закрепленную клеммную часть надеваем декоративные и защитные накладки, после чего – проверяем работоспособность установленной детали.
На этом работы завершены, и проложенной проводкой можно пользоваться в штатном режиме!
Как видите, особых сложностей монтаж электропроводки не представляет. Главное при выполнении этих работ – не торопиться, продумывать каждый свой следующий шаг, ну и, конечно же, соблюдать технику электробезопасности!
Виды защитных труб
Для чего используются ПНД трубы? Они предназначены для защиты кабеля от различных воздействий. В грунте содержатся химические соединения, которые могут нанести ему вред. Также опасность для кабеля представляют механические повреждения или нагрузки и блуждающий ток.
Изделия ПНД по назначению разделяют на электротехнические и чисто технические. В первую категорию входят армированные гофрированные либо двойные трубы. Они отличаются повышенной степенью защиты. Чисто технические трубы более простые, они однослойные, отсутствует дополнительная защита. Но и цена у них будет ниже.
Гофрированные трубы для прокладки проводов используют для защиты телефонных линий, сетей электричества и так далее
Неважно, переменный или постоянный ток идет по кабелю. Но напряжение не должно превышать 1 кВ
Существует 2 вида гофротруб: с зондом и без. Если вы приобрели изделие без протяжного механизма, то необходимо дополнительно купить приспособление для протягивания кабеля.
