Правила расчёта сетей канализации
Для того чтобы система канализации в частном доме работала долго и безаварийно, важно провести правильный расчет всех необходимых параметров, а именно:
Изучить нагрузку на внутренние сети: Средний показатель примерно 200 литров на человека. Так вот для септика эти данные умножаются на три. Такой объем септика, из расчета по 600 литров на каждого члена семьи должен учитываться при выборе оборудования.
- бака-накопителя – необходимый объём определяется, как и при расчёте внутренних сетей, т.е. среднесуточные значения;
- септика – среднесуточное значение необходимо умножить на три, что обусловлено трёхдневным отстаиванием стоков в подобной конструкции;
- станции биологической очистки – производительность конкретной модели отражена в её технических характеристиках.
И последний пункт. Расчёт наружных сетей. Диаметр труб наружной канализации должен иметь пропускную способность, которая может обеспечить прохождение сточных вод. Как правило, для наружных сетей используются трубы диаметром 110–200 мм. Необходимо учесть глубину промерзания грунта в месте монтажа, и если невозможно проложить трубы ниже этой отметки, то следует предусмотреть мероприятия для обогрева таких участков (греющий электрический кабель, утеплители и прочие мероприятия).
Правильный выбор труб для канализации – залог успешной эксплуатации на долгие годы
При выборе материалов, используемых для монтажа канализации в частном доме, необходимо обратить внимание на следующие требования, касающиеся труб, используемых для этих целей:
- прочность изделий должна обеспечить длительную эксплуатацию без проведения профилактических работ;
- стойкость к различным видам внешних воздействий (механических, химических и т.д.) должна быть высокой, чтобы обеспечить безопасное использование на весь период эксплуатации;
- простота и удобство выполнения монтажных работ;
- гладкая внутренняя поверхность.
Таким требования соответствуют трубы, изготовленные из чугуна и разных видов прочного пластика.
Материалы, из которых изготавливаются трубы канализации
Чугун – это тот материал, который до последнего времени был незаменим при изготовлении канализационных труб. Его основными достоинствами являются прочность и продолжительный срок эксплуатации, а из недостатков можно отметить – значительный вес, неровную внутреннюю поверхность и сложность выполнения монтажных работ, особенно своими силами. Поливинилхлорид (ПВХ) – современный прочный пластик, способный выдержать большую нагрузку, кроме того, этот материал не допускает просачивания сточных масс в грунт.
Среди других преимуществ:
- прочность и долговечность;
- стойкость к химически активным веществам (реагентам) и ультрафиолетовым лучам;
- простота монтажа;
- доступная стоимость.
Из недостатков следует отметить:
- при повышении температуры выше 70˚С – плавится;
- при понижении температуры ниже 0˚С – становится хрупким;
- при горении выделяет вредный для здоровья человека газ.
Полипропилен (ПП) – это самый лучший материал, который используется для изготовления труб различного назначения. Ему свойственны все достоинства, присущие ПВХ аналогам, и он не имеет недостатков, свойственных им. Кроме этого, при монтаже канализации могут быть использованы трубы, изготовленные из стали и керамики, а также из асбестоцемента. Основной ассортимент труб, необходимых при монтаже автономной канализации загородного дома, изготовленных из разных материалов, приведён в следующей таблице.
| Материал | Размеры, мм (диаметр×толщина стенки×длина) | Тип канализации | Стоимость, рублей |
| ПВХ | 160×3,6×500 | Наружная | 359 |
| 160×4,0×3000 | 1 000 | ||
| 110×3,2×3000 | 550 | ||
| ПП | 160×3,6×500 | 290 | |
| 160/139×6000 | 2 300 | ||
| ПВХ | 32×1,8×3000 | Внутренняя | 77 |
| 50×1,8×3000 | 125 | ||
| 110×2,2×3000 | 385 |
В таблице приведён не весь ассортимент труб, выпускаемых промышленностью, но порядок цен на данные изделия понятен. Для полной информации следует обратиться в торгующие организации, специализирующиеся на продажах сантехнического оборудования.
Возведение септика
Септик бывает нескольких видов:
- из бетонных колец;
- металлический;
- пластиковый.
Чаще всего используется при устройстве канализации первый вариант. Благодаря тяжести бетона такой септик не выдавится движением грунта. К тому же он отличается высокой надежностью и долговечностью. Возведение септика из бетонных колец осуществляется в несколько этапов: Для начала выбирается подходящее место. Идеально, если он будет расположен на некоторой возвышенности, это обеспечит его защиту от поступления весенних талых вод. При этом его ни в коем случае нельзя размещать его слишком далеко и высоко, чтобы труба не оказалась на дне. После выбора места выкапывается яма шириной в 3 м. Глубина должна быть такой же. Всего понадобится выкопать три ямы. По окончанию земляных работ в яму помещаются три бетонных кольца. Делать это нужно с помощью подъемного крана.
Если расход воды менее 1 кубометра в сутки, то можно установить однокамерный септик.
После установки колец ямы засыпаются землей и накрываются специальными люками. В двух колодцах необходимо забетонировать дно во избежание протечек. К самому первому колодцу подводится труба, которая должна быть расположена под уклоном. Далее изготавливается слив из первого во второй колодец. Слив должен быть расположен на расстоянии в 20 см от верха. Второй слив делается в третьем колодце на 20 см ниже, чем у первых двух.
Септик, построенный с использованием бетонных колец, может быть использован даже в холодное время года. Это достигается за счет бактерий, которые изначально сбраживают, а уже потом отстаивают нечистоты.По окончанию устройства септика все части канализационной системы собираются воедино, после чего подключается и проводится пробный пуск. После того как канализационная система будет полностью собрана и введена в эксплуатацию, со временем могут возникнуть случаи ее засорения.
Для прочистки канализации можно использовать специальную проволоку с обмоткой, которая позволяет проникнуть во все трубы и даже в их колени. Купить такую проволоку можно в любом строительном магазине.
Коммуникации в фундаменте
Особенности участка
Канализация частного дома делится на два участка:
- внутренний. Это горизонтальная разводка, к которой присоединяют выпускные патрубки сантехники. Она соединяется с вертикальным трубопроводом — стояком;
- наружный. Он состоит из приемных резервуаров, смотровых колодцев и соединительных трубопроводов. Особенностью наружного участка является подземное размещение всех элементов.
Вывод канализации — это участок, соединяющий внутреннюю и наружную части системы. К нему относят все элементы, расположенные от точки прохода стояка сквозь перекрытие до участка ввода в первый колодец. Если приемный резервуар — выгребная яма, то длина трубопровода от фундамента до емкости будет довольно большой — по правилам, она не должна быть меньше 10 м (по другим нормам — не менее 5 м). Вывод канализации из частного дома в выгребную яму напрямую делают только в случае близкого расположения резервуара к фундаменту. Большее расстояние потребует установки промежуточного смотрового колодца для выполнения чистки или ремонтных работ. Выводить трубы рекомендуется на стадии завершения сборки фундамента, пока пазухи не засыпаны грунтом. Таким образом можно сразу выполнить все земляные работы и приступать к оформлению участка, посадкам растений или постройке хозяйственных помещений.
Требования к участку вывода
Вывод канализации из частного дома должен соответствовать следующим требованиям:
- высота точки прохода сквозь фундамент должна обеспечить нормативный уклон трубы;
- на переходе с вертикальной части системы в горизонтальную запрещается устанавливать один переходник под 90°. Надо использовать несколько элементов под 135°, чтобы обеспечить плавный переход;
- прокладка канала производится через специальную металлическую гильзу;
- отверстие в фундаменте проходят строго горизонтально. Это означает, что все фитинги должны быть расположены с внутренней стороны ленты;
- начиная от участка прохода сквозь перекрытие и до точки входа в колодец на поверхность трубы должен быть установлен утеплитель.
Как правило, для наружной части системы используют каналы диаметром 110 или 150 мм. Перед тем, как вывести канализационную трубу из дома, надо подсчитать расстояние до первого приемного резервуара и определить высоту точки прохода сквозь фундамент. Высота точек должна обеспечить нормативный уклон линии, иначе система не сможет нормально работать. Постоянно будут возникать засоры, или жидкость пойдет в обратную сторону.
Иногда встречаются рекомендации, как вывести канализацию из дома под фундаментом. Такой способ подойдет только для домов с мелкозаглубленными основаниями. Если глубина погружения превышает уровень промерзания грунта, придется копать глубокую траншею. Систему укладывают на 40 см ниже уровня промерзания, который для московской области составляет 1,4 м. В других регионах глубина доходит до 2,5 м. Если учесть уклон канализации, то участок ввода в приемный резервуар будет находиться на значительной глубине, что редко бывает достижимо. Помешают грунтовые воды, появится опасность ослабить фундамент, и т.п.
Чаще всего делают вывод канализации из дома сквозь бетонную ленту. Этот способ позволяет уменьшить объем земляных работ, а также снижает влияние грунтовых вод. Если проект дома составлен правильно, соответствующее отверстие будет заложено на стадии отливки основания. В других случаях приходится сверлить проход с помощью специального инструмента.

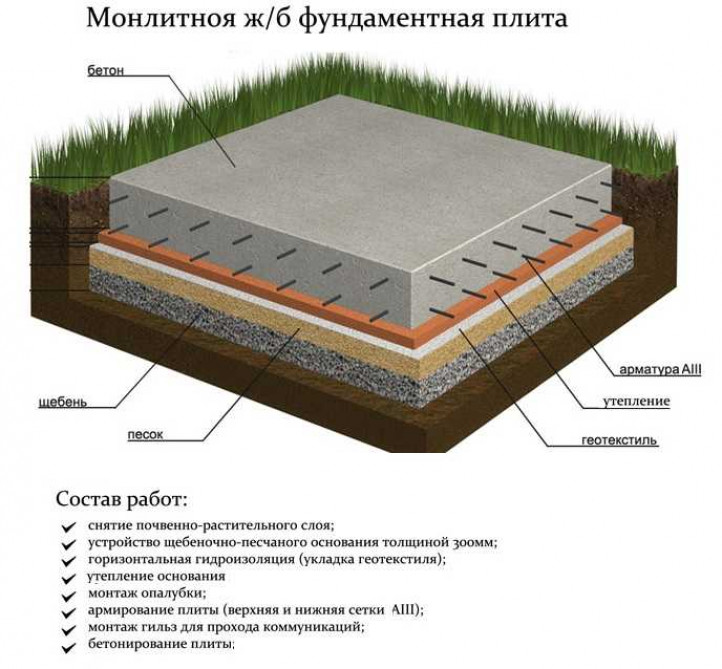

Плитный фундамент — что это

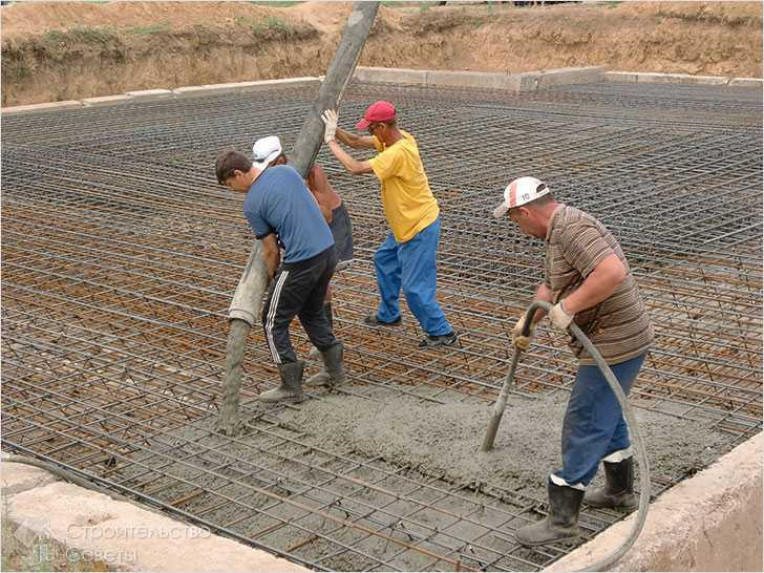

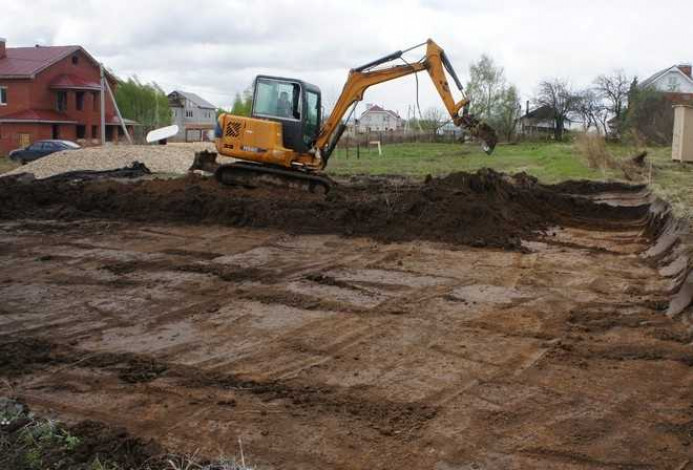

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

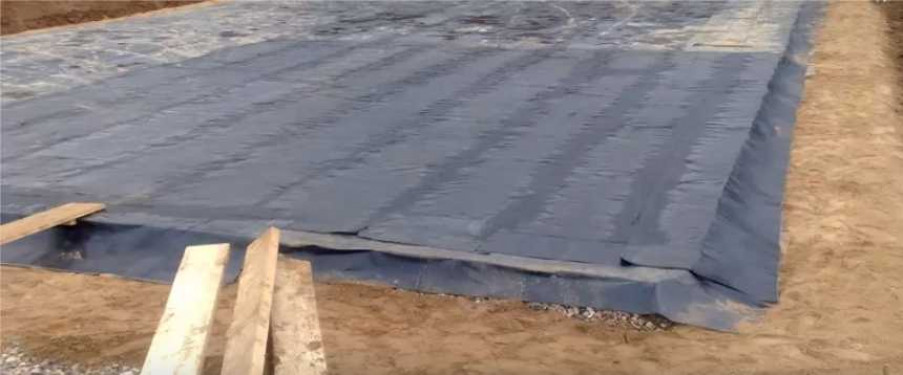

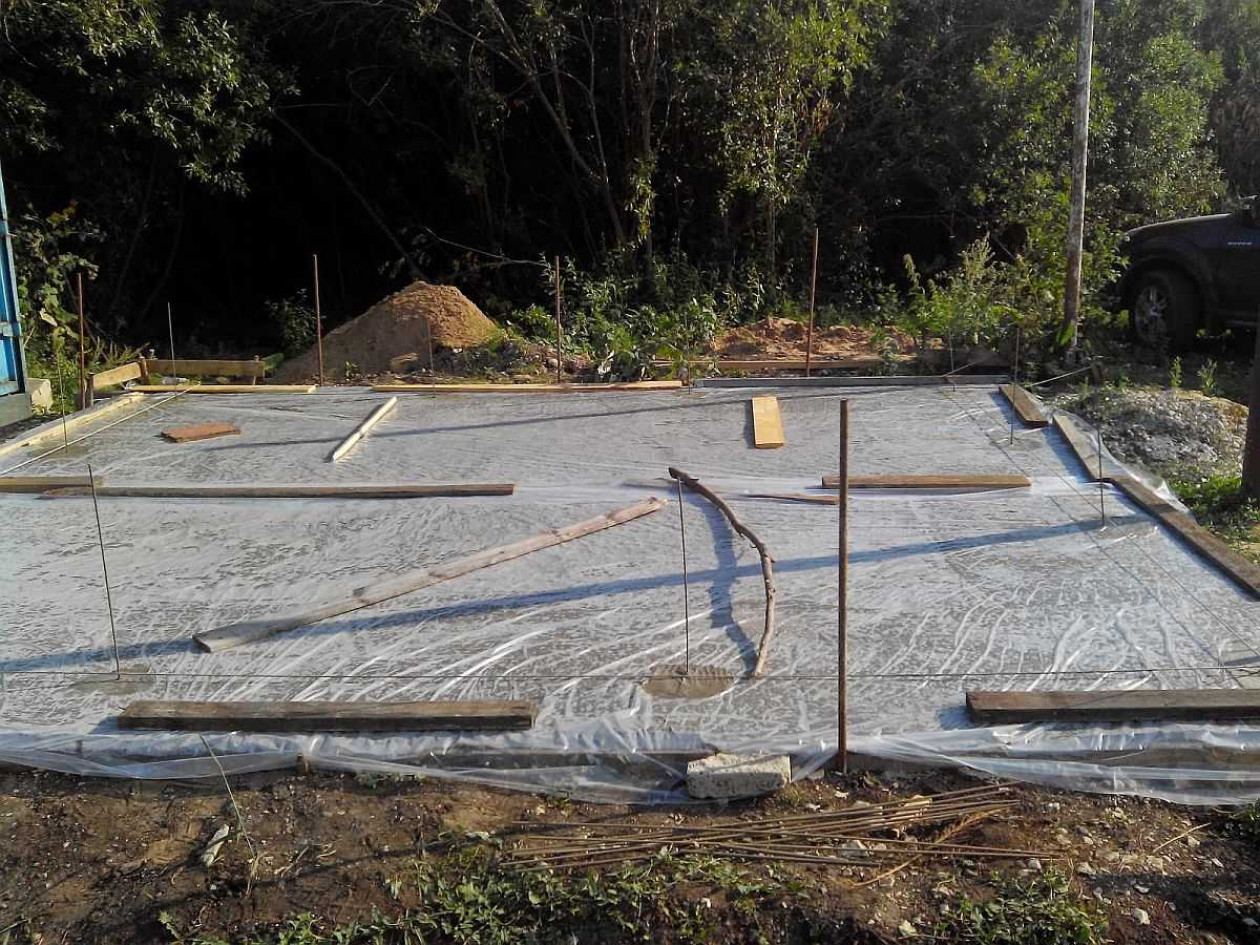

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

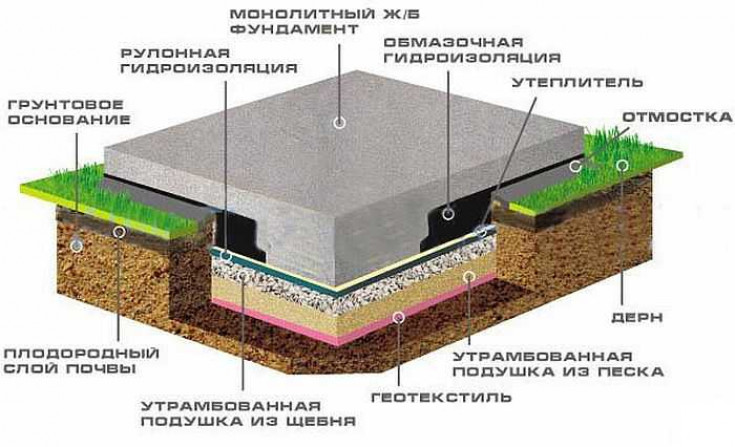

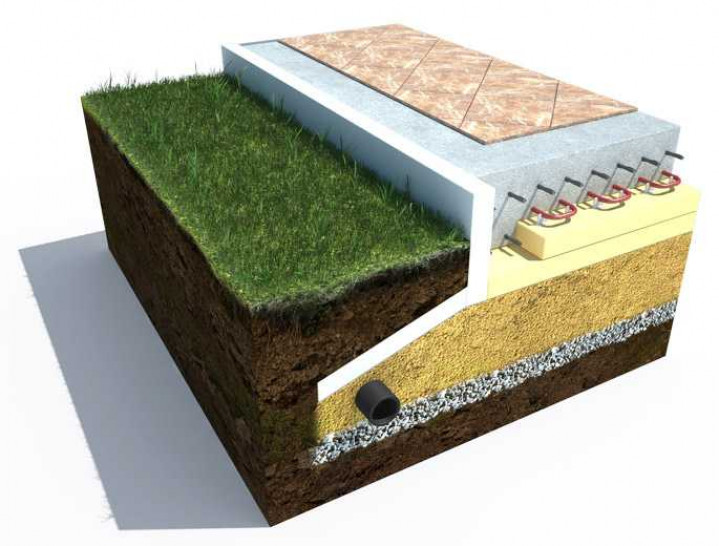

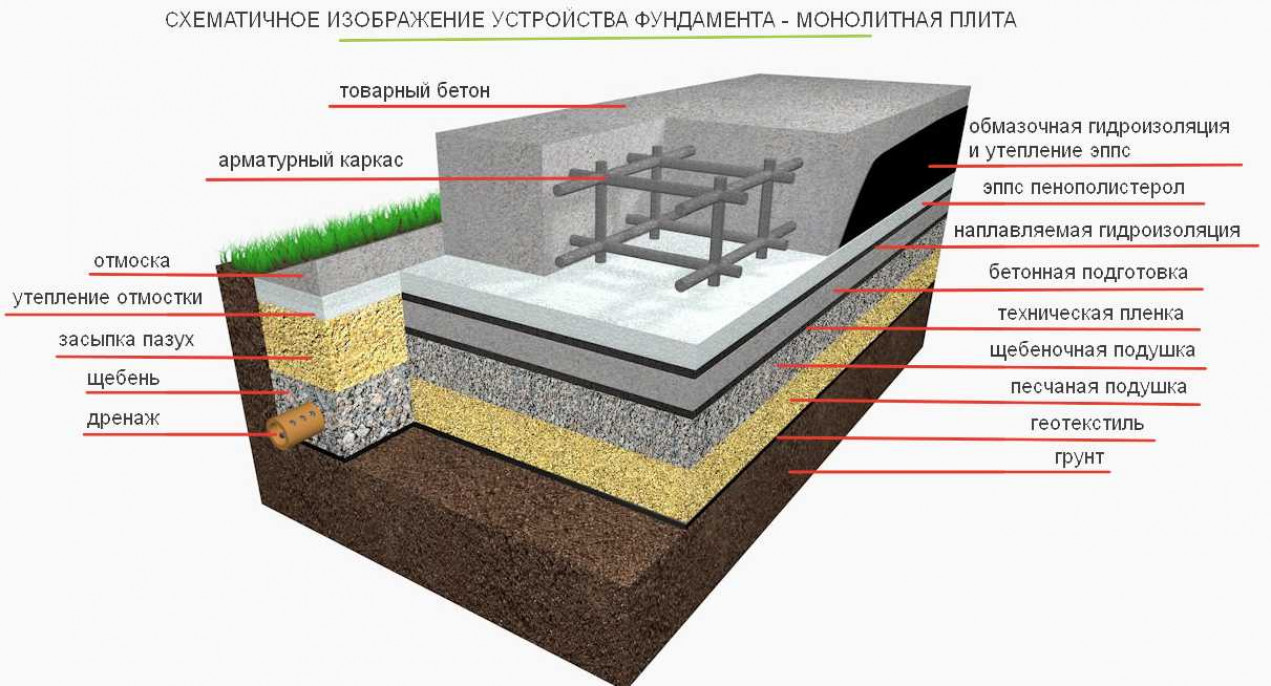

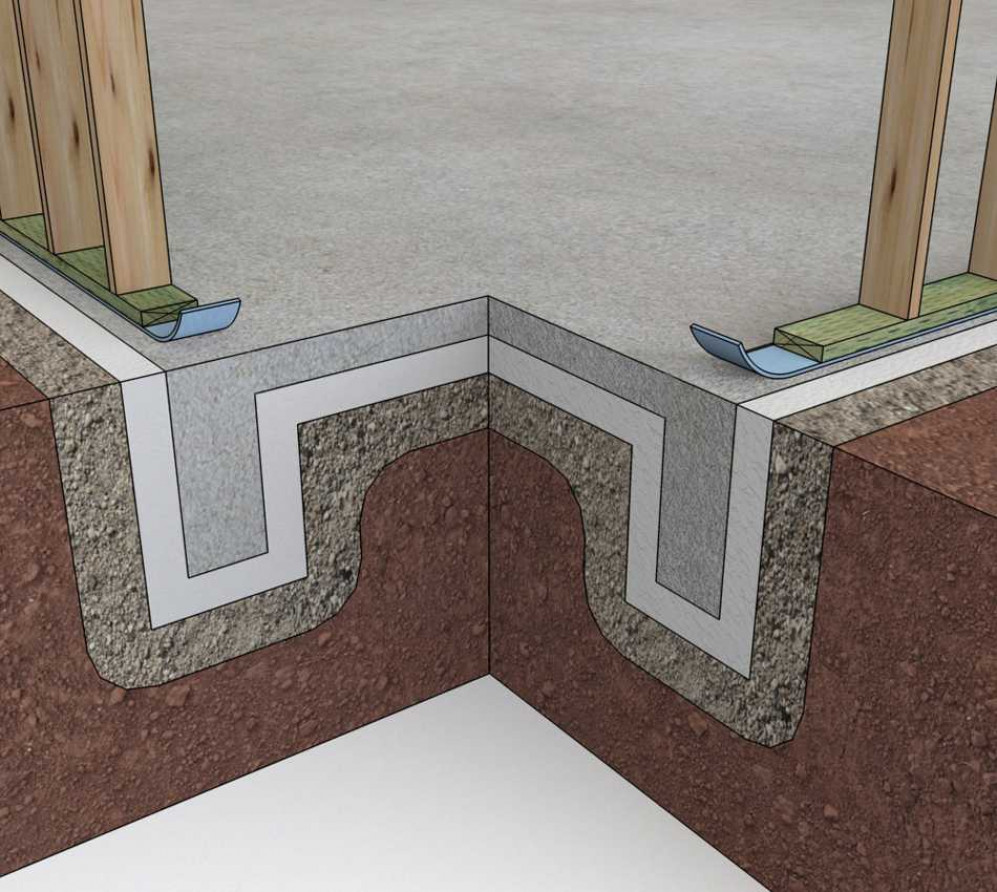

Классическая утепленная плита фундамента под дом
Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.
Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.
Есть четыре типа плитного фундамента:

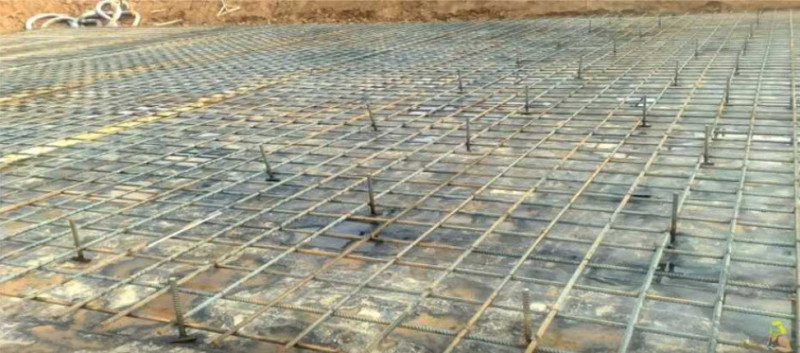

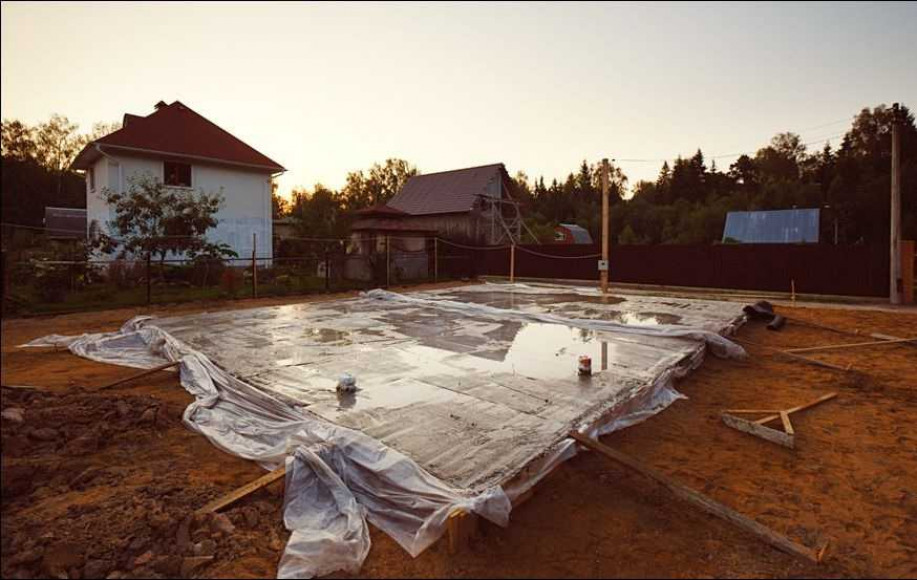

Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.

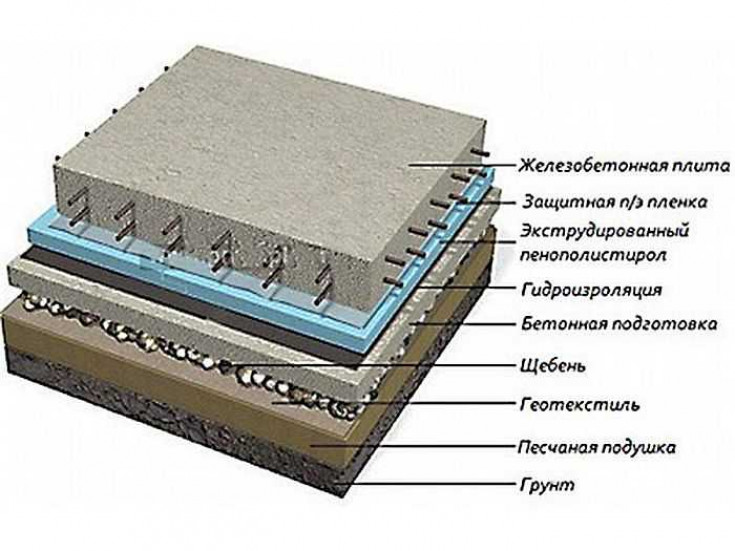

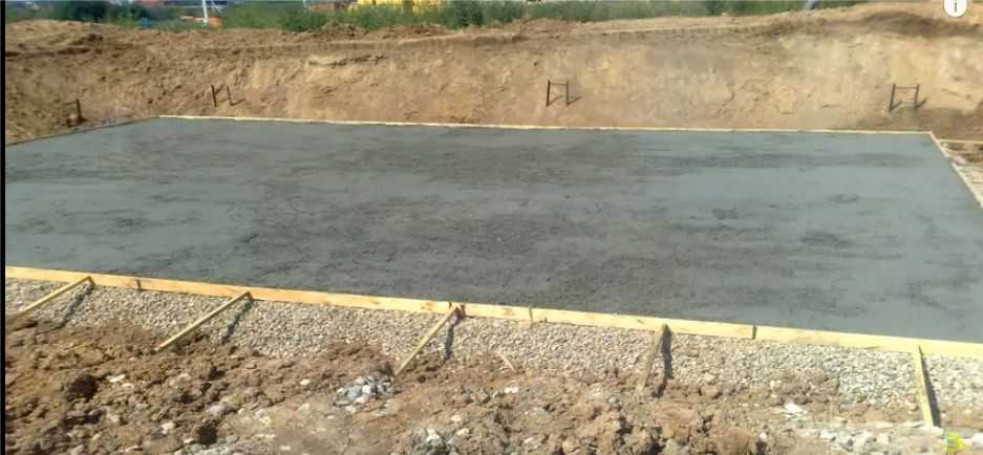

Классический вариант фундамента монолитная плита без утепления

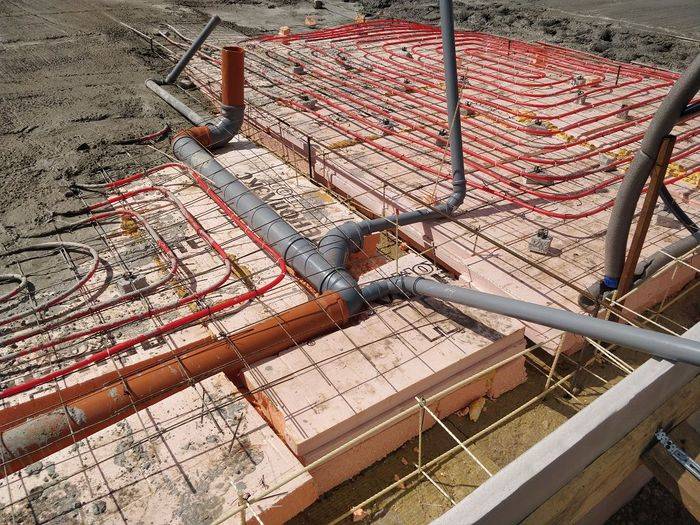

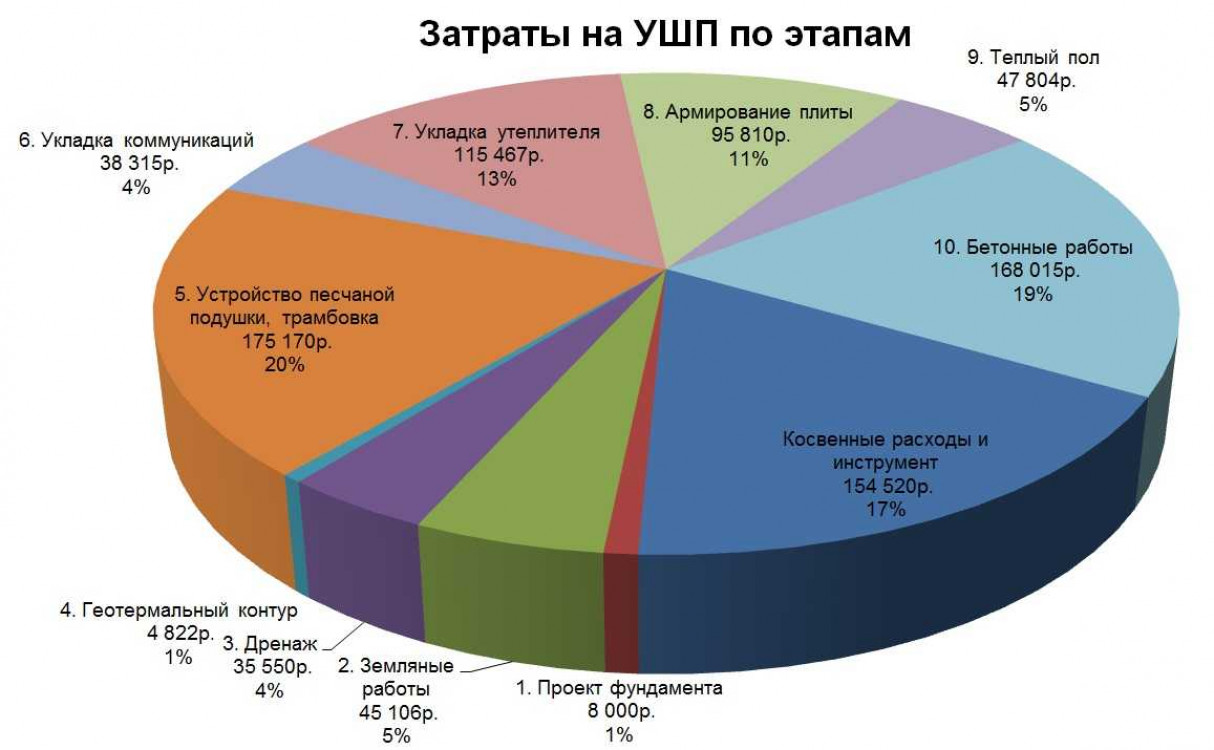

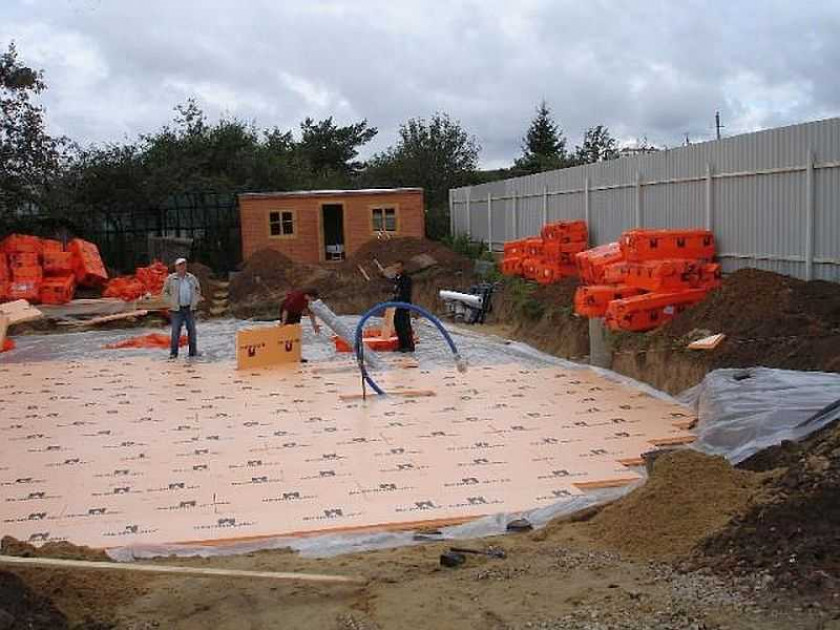

- Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией. УШП — утепленная шведская плита со встроенным теплым полом
- Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

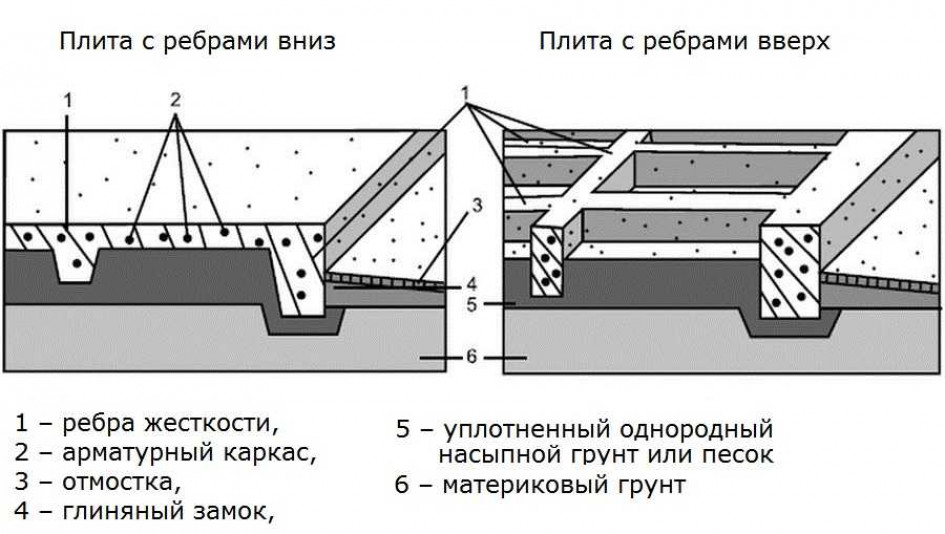

Так выглядит в разрезе русский плитный фундамент
Наиболее часто допускаемые ошибки при подземной прокладке труб
Подземная прокладка коммуникаций, естественно, во многом зависит от типа грунта в конкретном месте. И, зачастую, с ним возникает немало сложностей во время работы, поскольку состав почвы может просто не дать возможности углубить трубы на расстояние, заложенное в СНиПе. В частности, грунт может быть очень плотным, каменистым или заболоченным, так что вы просто не сможете добрать до нужной глубины. В таком случае зимой может возникнуть немало сложностей.
Тем не менее, такой способ является совсем не дешевым и сопряжен со значительными финансовыми и трудовыми затратами. Но все же он считается самым надежным. Конечно, выполняя всю работу самостоятельно, вы сможете немного сэкономить, да еще и наберетесь некоторого опыта, который может пригодиться в будущем.
Варианты пробивки отверстий в фундаменте своими руками
Иногда отверстие в фундаменте под канализацию приходится делать уже после того, как он построен. Причиной такой необходимости может стать реконструкция старого здания, проведение центральной канализации в дом, который ранее был оборудован выгребной ямой. Довольно сложной является ситуация с плитным фундаментом, когда резервной линии в процессе строительства не заложили — ведь его, в отличие от плиты пола, бурить нельзя.
В этом случае новый ввод приходится обустраивать через стену дома или цоколь. Для этого на месте ввода с улицы сооружается закрытый утеплённый кессон, внутри которого располагается запорная арматура и прибор учёта. Перед тем, как проложить канализационную трубу под фундаментом, требуется сделать отверстие, и пробурить его можно разными способами.
Ручной способ (с помощью перфоратора)
Перфоратор – универсальный инструмент, позволяющий выполнять самые разные операции, нужна только соответствующая насадка. Сделать в фундаменте отверстие для канализации можно с помощью двух видов насадок: коронки и бура. Операция производится только путём сверления – долбёжный режим оборудования использовать нельзя, так как в фундаменте от таких нагрузок могут появиться трещины.
- Наиболее удобно пользоваться коронкой, выбрав вариант нужного диаметра. Она представляет собой полый внутри цилиндр, открытые края которого имеют режущую кромку. Вторая сторона цилиндра закрыта, к ней присоединяется крепёжный фланец.
- Рабочая часть коронки может быть выполнена из разных материалов: карбидно-вольфрамовое или алмазное напыление, победитовые напайки, что вкупе с размером насадки влияет на цену.
- Чтобы пробурить вводное отверстие, нужна коронка диаметром чуть больше 110 мм (стандартный размер канализационной трубы). Предпочтение лучше отдать насадке с алмазным напылением, которые дают возможность пройти сквозь монолит толщиной до 500 мм за один приём.
- Стоит такая коронка недёшево и покупать её для одноразовой работы невыгодно, поэтому многие домашние умельцы стараются использовать бур. Если коронкой сразу можно сделать отверстие нужного диаметра, то буром насверливается множество маленьких отверстий по заранее размеченной окружности.
- Отверстия должны располагаться в максимальной близости друг к другу. Затем, используя долбёжную лопатку или зубило, требуется разрушить тонкие перегородки, соединяющие дырки – это даст возможность вынуть из монолита внутренний цилиндр.
Такой способ дёшев, но требует большого труда, а в итоге окружность большого отверстия имеет рваные края. Они могут мешать установке гильзу, поэтому отверстие под неё нужно делать шире на величину диаметра бура.
Алмазное бурение
Выполняемое специалистами алмазное бурение имеет массу преимуществ:
- Возможность пробить фундамент под канализацию при любой толщине монолита.
- Отверстия получаются идеально ровными.
- Высокая скорость производства работ, за 1 минуту можно пройти 5-6 см бетона.
- Отсутствие грязи вокруг точки бурения.
- Отсутствие вибрации и шума.
- Возможность наклонного бурения.
При диаметре отверстия 110-120 см, компании, предоставляющие подобные услуги населению, берут порядка 30 руб за 1 см проходки (на март 2021 г). Если фундаментная стенка имеет толщину 50 см, за услугу придётся заплатить 1500 руб. Во всяком случае, это дешевле, чем для одноразовой работы покупать коронку ценой выше 2200-2800 руб, которая неизвестно пригодится ли ещё.
Специалисты прибывают на объект с нужным оборудованием, быстро и бесшумно делают свою работу. Установка для резки бетона представляет собой комплект из:
- Штатива. Состоит из опорной плиты, телескопической штанги, передвижного хомута с зубчатой рейкой.
- Двигателя – крепится к штативу через суппорт.
- Бурильного цилиндра (коронки).
Дополнительно установка может оснащаться пылесосом для сбора пыли, либо насосом для сбора шлама (если бурение ведётся по мокрой технологии).
Процесс бурения выглядит примерно так:
- В соответствии с условиями бурения подбирается тип бурильной установки и коронка с нужным диаметром.
- Место, где будет производиться бурение, освобождается, на поверхности выполняется разметка.
- Если станина фиксируется не вакуумным, а анкерным способом, под её крепёж сверлят отверстия в стене.
- Устанавливается станина и двигатель, подбирается скорость вращения, организуется подача воды или присоединяется промышленный пылесос.
- Начинается бурение, которое в случае с ленточным фундаментом занимает не более 10 минут.
Подготовка к прокладке канализации
Перед непосредственной укладкой труб канализации проводят ряд подготовительных мероприятий:
Выбирают трубные изделия и фитинги. Трубы для канализации могут быть выполнены из пластика, металлопластика, стали и оцинковки. Стоимость каждого вида изделий имеет существенные отличия, установка труб также проводится по-разному. Большой популярностью пользуются полимерные изделия, так как отличаются легкостью, долговечностью и практичностью. Они практически не деформируются и не разрушаются
Выбирая канализационные трубы, следует обратить внимание на цвет материала, из которого они изготовлены. Трубы для обустройства канализации внутри помещения имеют серую окраску
Наружная канализация, от дома до септика или накопителя, выполняется из трубных изделий коричневого или рыжего цвета.
Рассчитывают оптимальную величину диаметрального сечения трубы. При этом во внимание принимается максимальный объем проходимой жидкости. В большинстве случаев бывает достаточно использовать трубу диаметром 32 мм. Однако в больших частных домах прокладку грамотной канализации под фундаментом лучше выполнять посредством труб, имеющих диаметр 100 мм.
Определяют оптимальный уклон проводимых труб.Опытные мастера утверждают, что для движения канализационных стоков под действием гравитационных сил необходимо каждый метр укладываемых труб опускать на 2 см.
Определяют глубину укладки канализационных труб. В большинстве случаев она высчитывается следующим образом: к значению глубины промерзания грунта добавляют около 40 см, необходимые для обустройства подушки из смеси песка и щебня или песка и гравия.
Плитный фундамент — что это
Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.
Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.
Классическая утепленная плита фундамента под дом
Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.
Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.
Есть четыре типа плитного фундамента:
Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.
Классический вариант фундамента монолитная плита без утепления
- Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией. УШП — утепленная шведская плита со встроенным теплым полом
- Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.
Так выглядит в разрезе русский плитный фундамент
Практика
Работа может начинаться одновременно с началом строительства или в уже построенном доме. В новостройке легче прокладывать коммуникации.
Первым делом рисуется полная схема системы канализации, определяются точки соединения различных участков с главной трубой. Определяется номенклатура и количество различных изделий для монтажа системы. На площадке выкладывается будущий трубопровод.
При прокладке труб необходимо предусмотреть ревизионные отводы. Их, как правило, устанавливают на вертикальных участках. Кроме того, рекомендуется устанавливать их перед любыми поворотами трубы. Они пригодятся при аварийной прочистке труб.

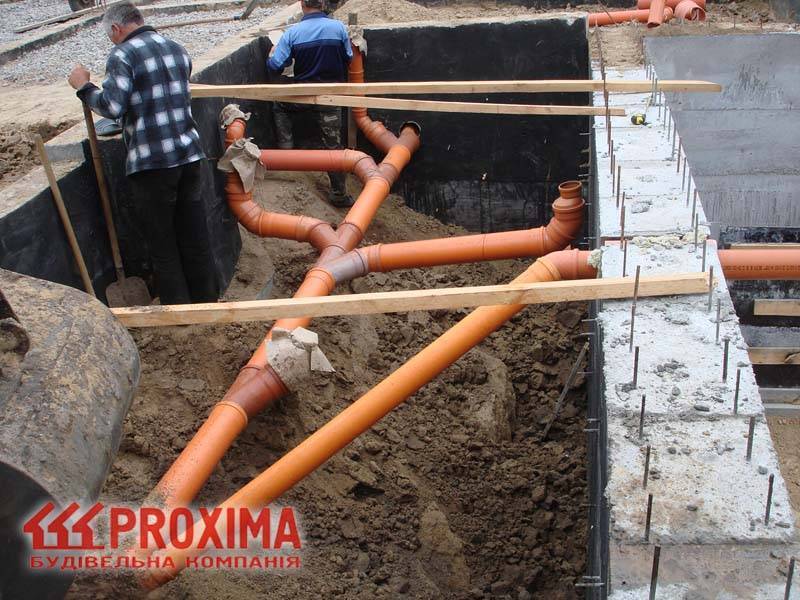

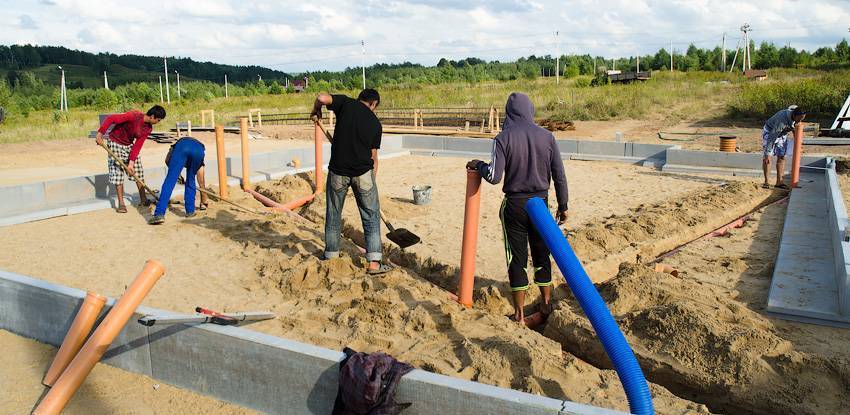

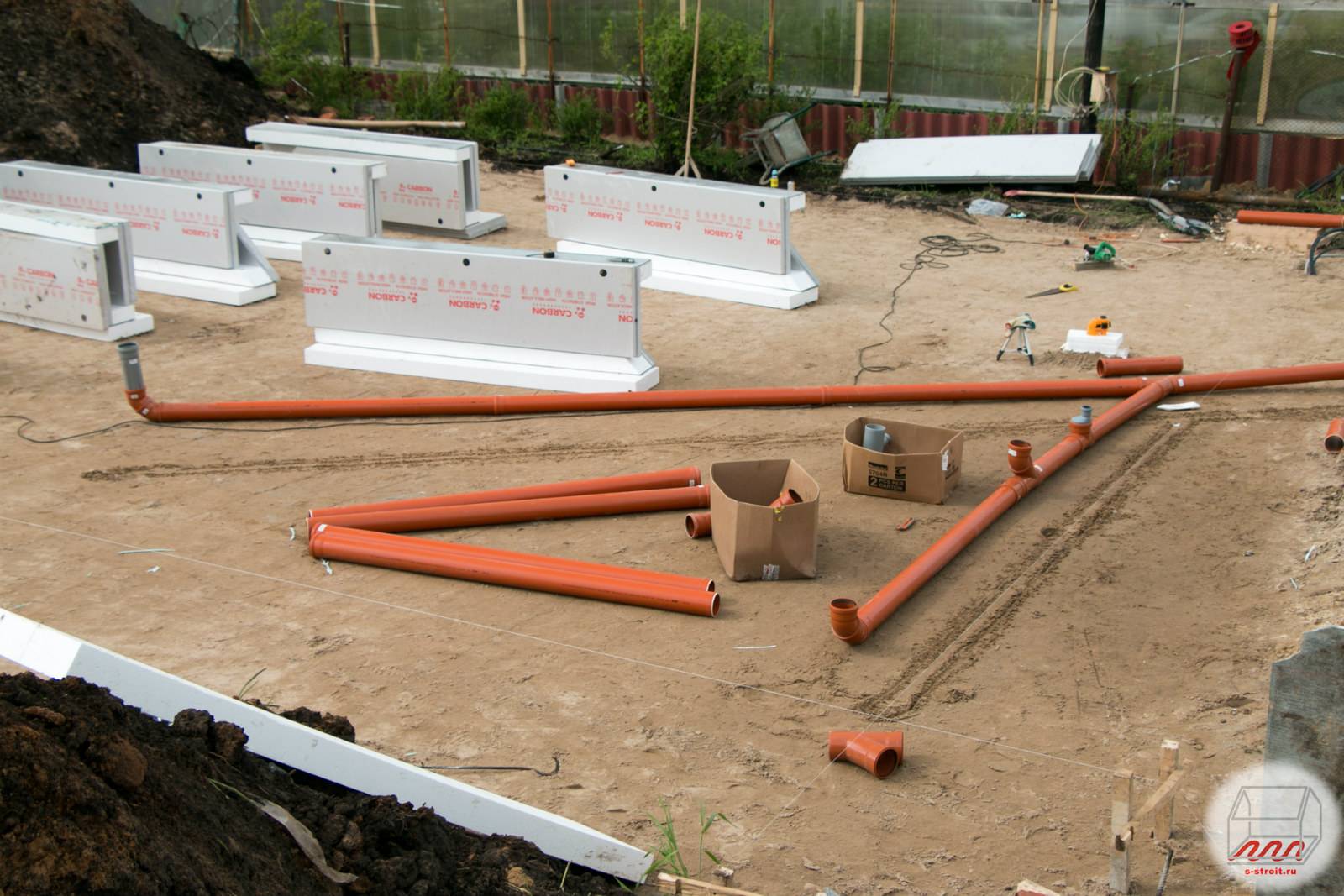

В любом случае канализация начинается в доме, а продолжается по территории. Гораздо легче прокладывать все коммуникации на этапе проекта дома и затем при его строительстве. Но если дом уже построен, то в фундаменте или в стене для трубы нужно пробить отверстие. Самая сложная часть работы – это пробивка отверстия сквозь фундамент. В зависимости от конструкции и материала фундамента придётся использовать перфоратор, болгарку, алмазные и обычные диски, электродрель. Если фундамент неглубокого заложения, то траншея роется прямо под домом. При разметке и при прокопке траншеи нужно контролировать положение точек входа и выхода трубы.

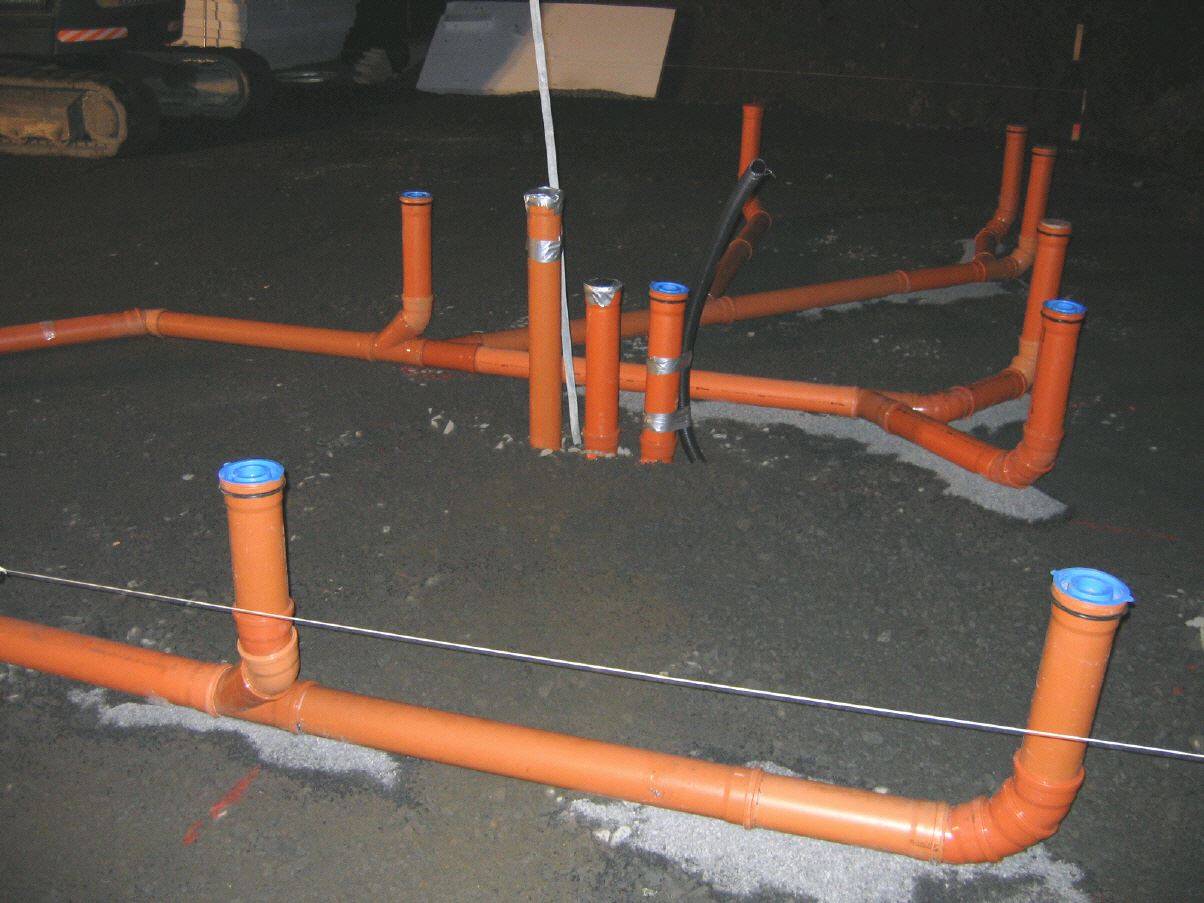

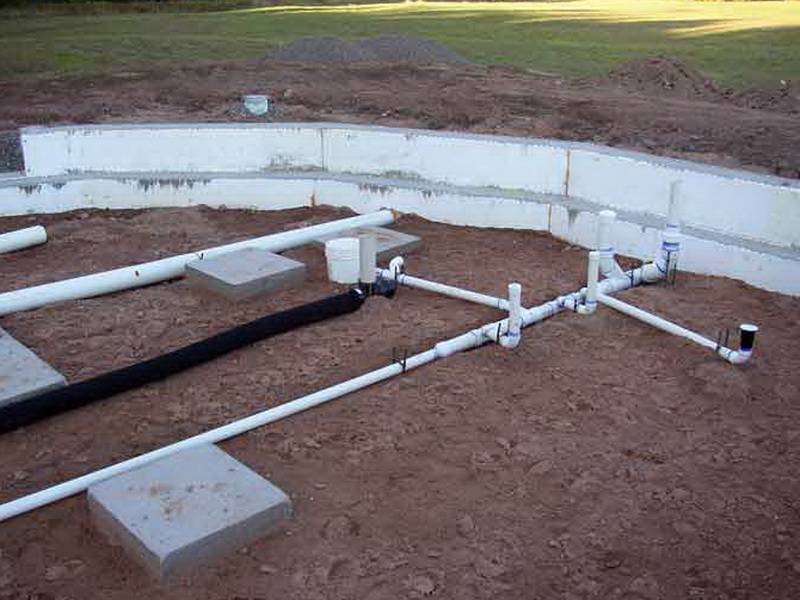

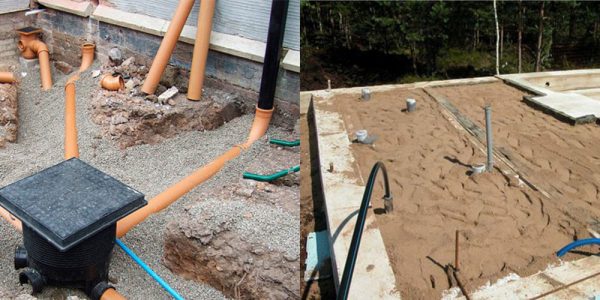

Если фундамент дома планируется в виде сплошной бетонной плиты, то все поддомовые коммуникации следует предусмотреть до заливки бетона. Туннели для них следует делать на этапе изготовления опалубки для заливки бетона.

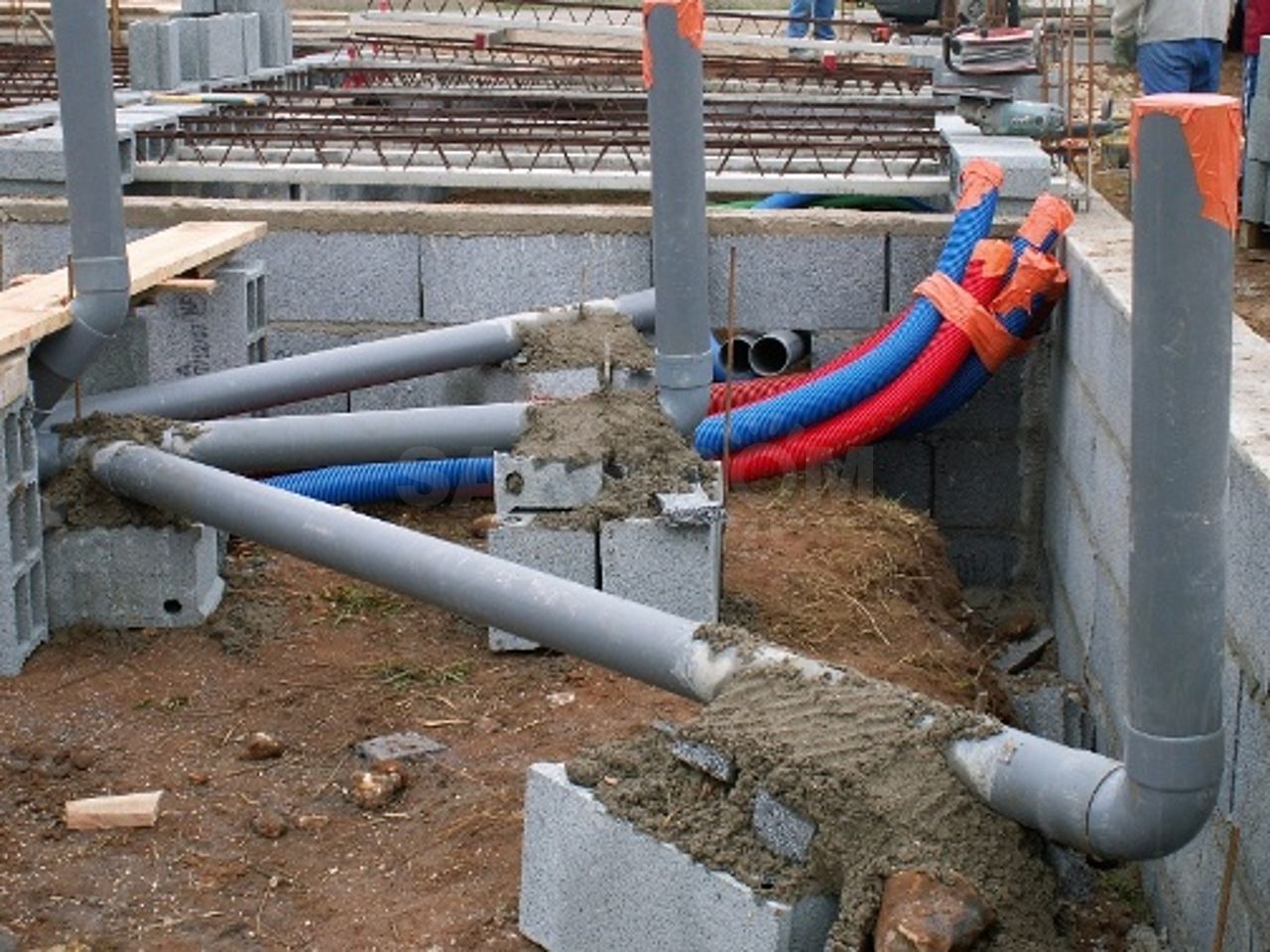

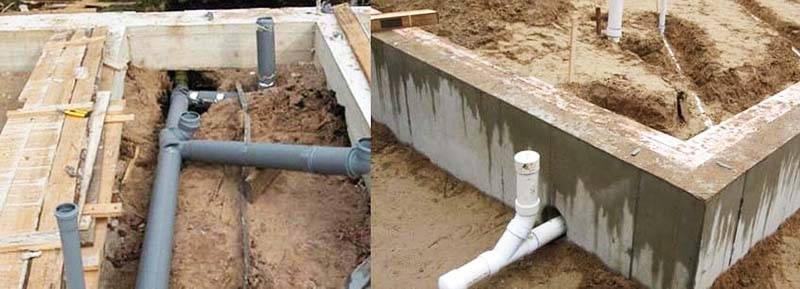

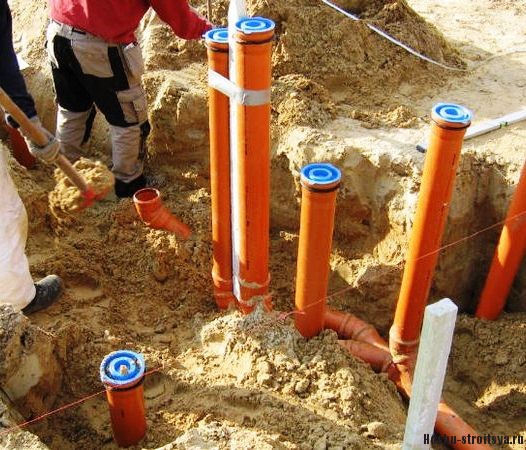

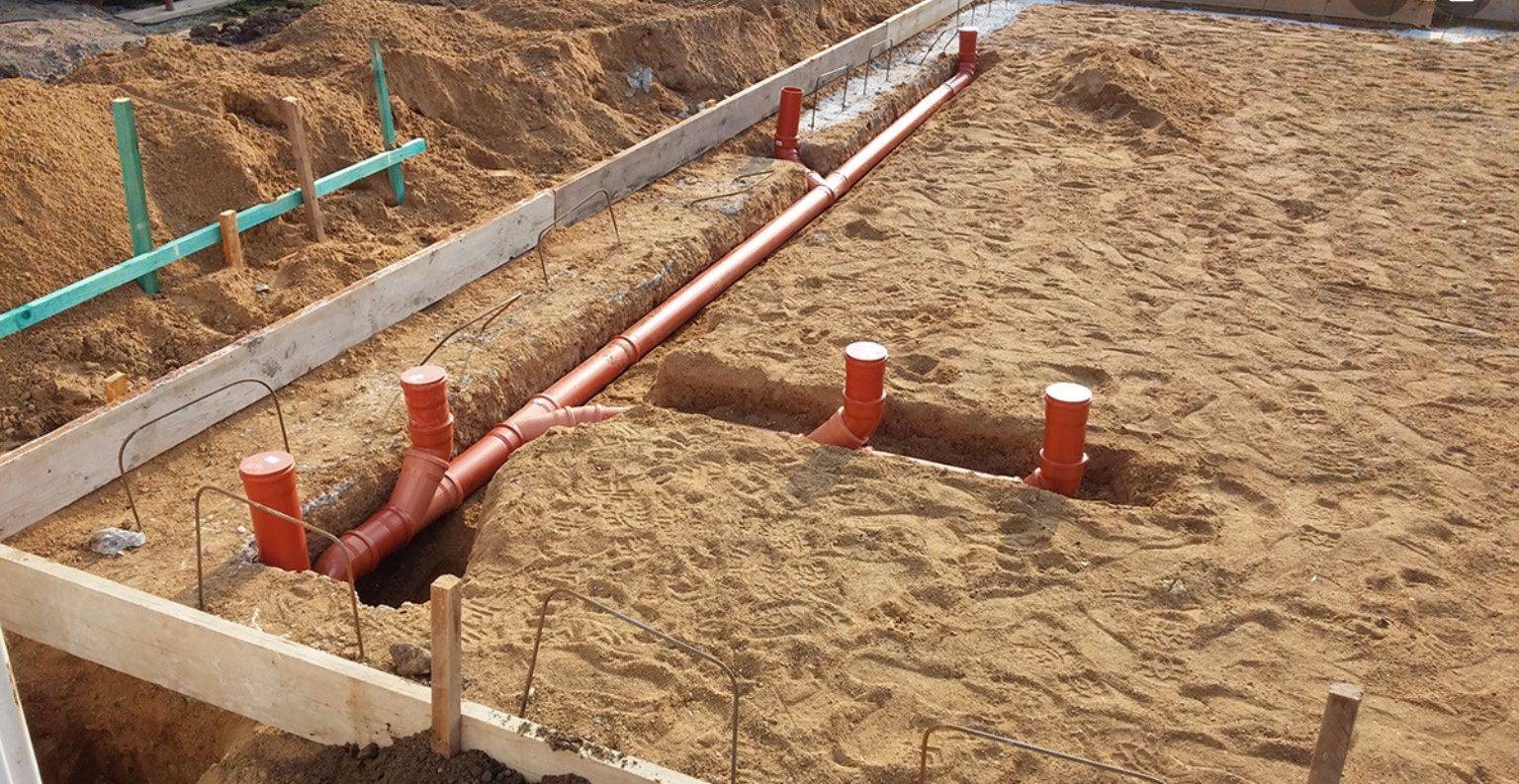

ФОТО: tgorlovka.comРазветвления канализационного трубопровода и ревизионный отвод
Прокладка канализационного трубопровода жёстко регламентирована Правилами, зафиксированными в СНиП 2.04.01-85. По этим правилам ‒ не должно быть жёсткого соединения между стеной и фундаментом дома с трубой. Обязательно должен быть зазор, который заделан уплотняющими сальниками из негорючих эластичных материалов. В сейсмических зонах диаметр проходного отверстия должен быть примерно на полметра больше диаметра трубы. Такое нежёсткое соединение компенсирует все движения грунта и элементов строения при естественной усадке дома. Небольшой участок трубы, выходящий из дома, помещается в защитную гильзу, которая служит для отвода любых протечек от фундамента дома. Сама гильза представляет собой отрезок трубы большего диаметра, примерно 150-200 мм.
Трубы, которые проходят внутри здания, выбирают серого цвета. Те, которые проходят по территории, имеют оранжевый цвет. Они более прочные.

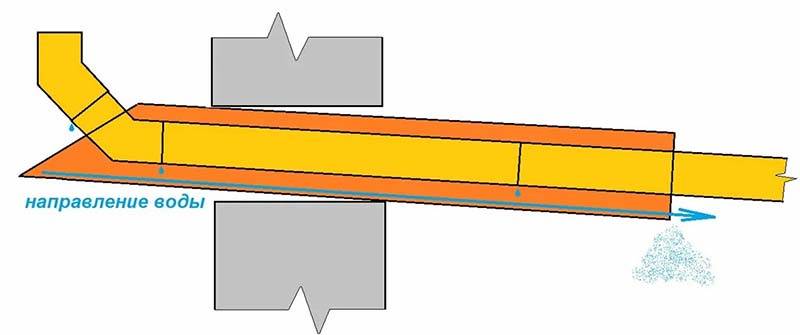

ФОТО: avatars.mds.yandex.netГильзование трубы

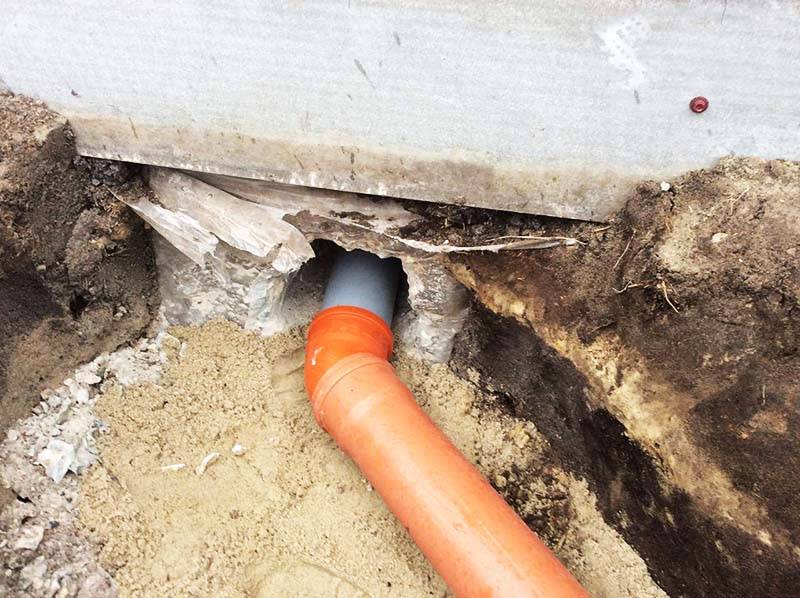

ФОТО: sdelai-lestnicu.ruОтверстие в фундаменте для провода канализационной трубы

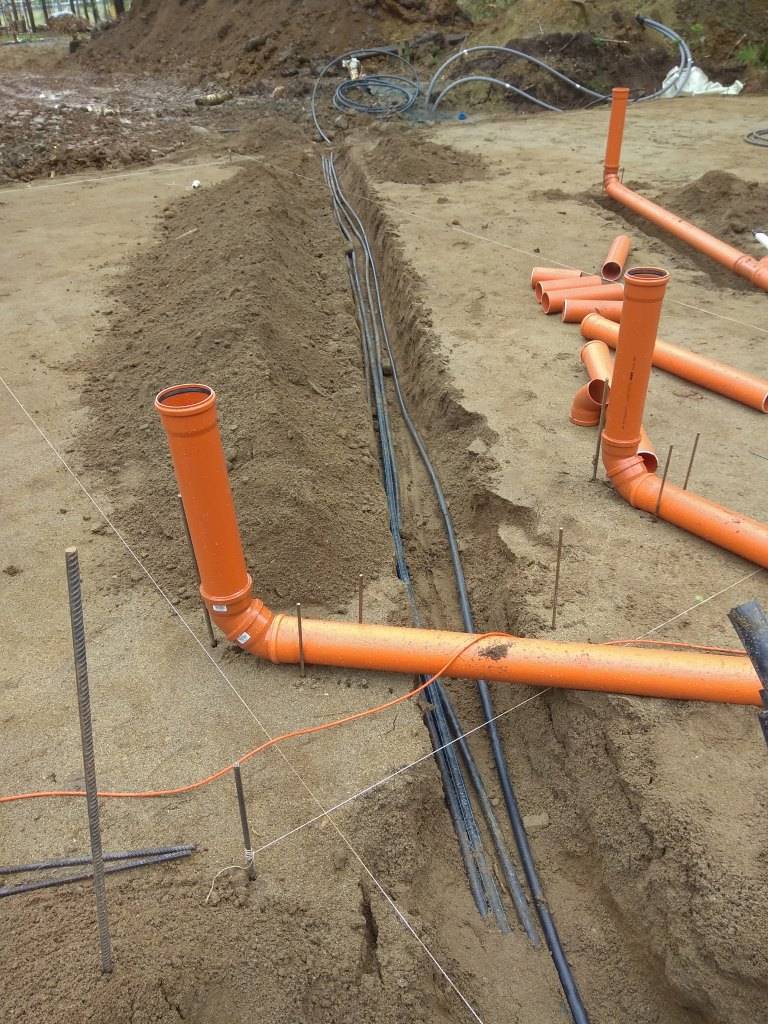

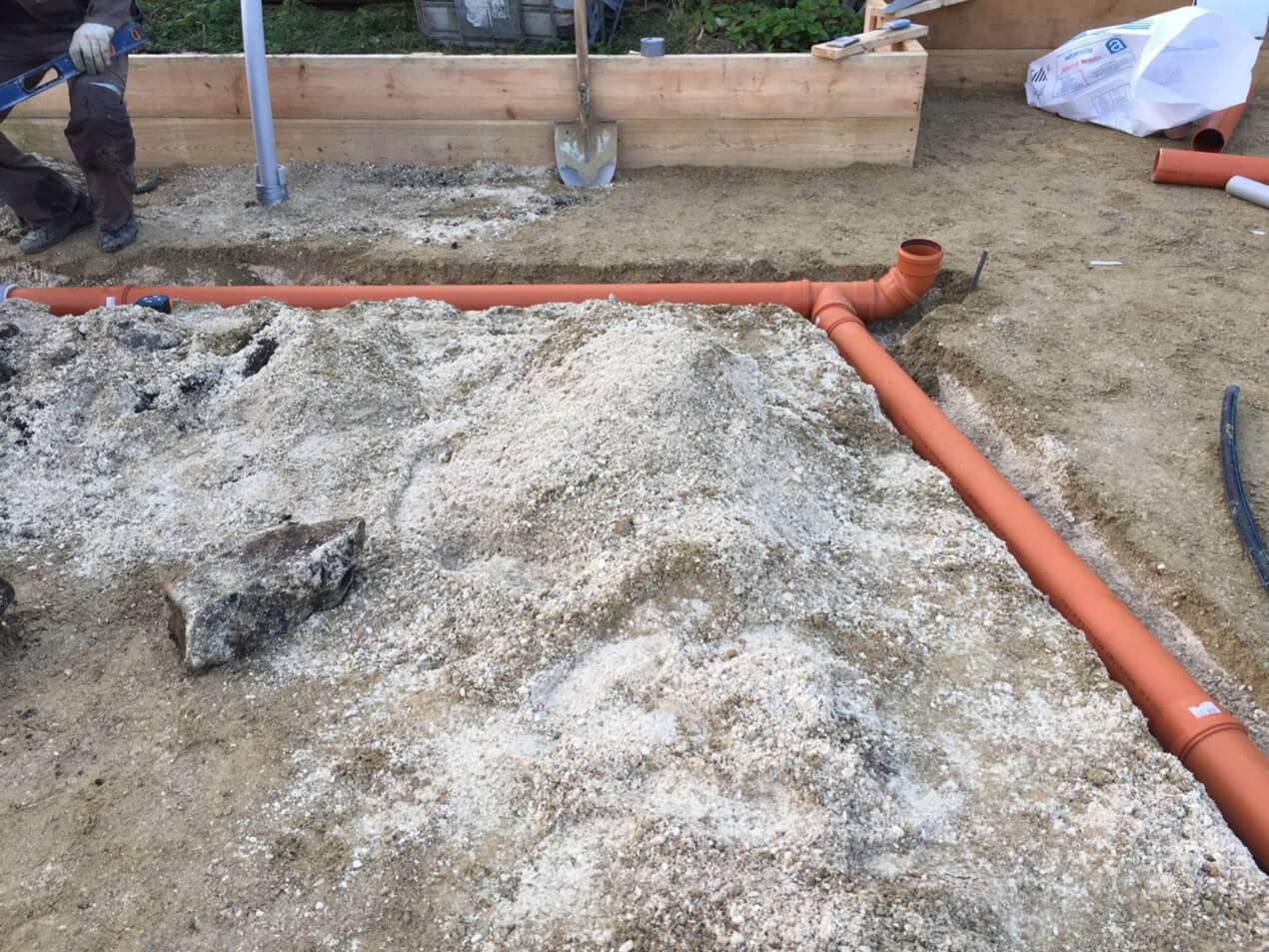

За пределами дома канализационная труба укладывается в траншею, которая ведёт к месту установки септика. Дно траншеи просыпается слоем песка, который облегчает укладку трубы под заданным уклоном. Глубина траншеи должна быть по крайней мере на 0,5 м ниже глубины промерзания грунта. В противном случае трубу надо хорошо утеплять либо делать электрообогрев.

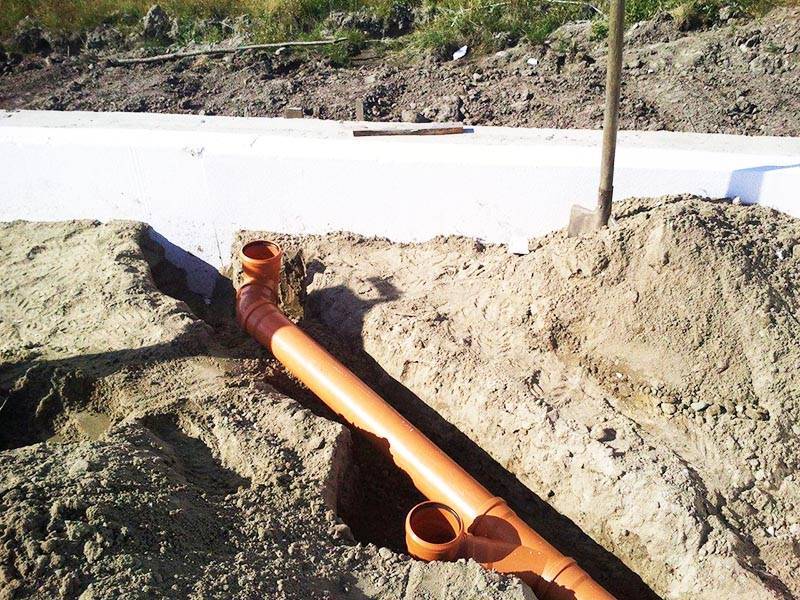

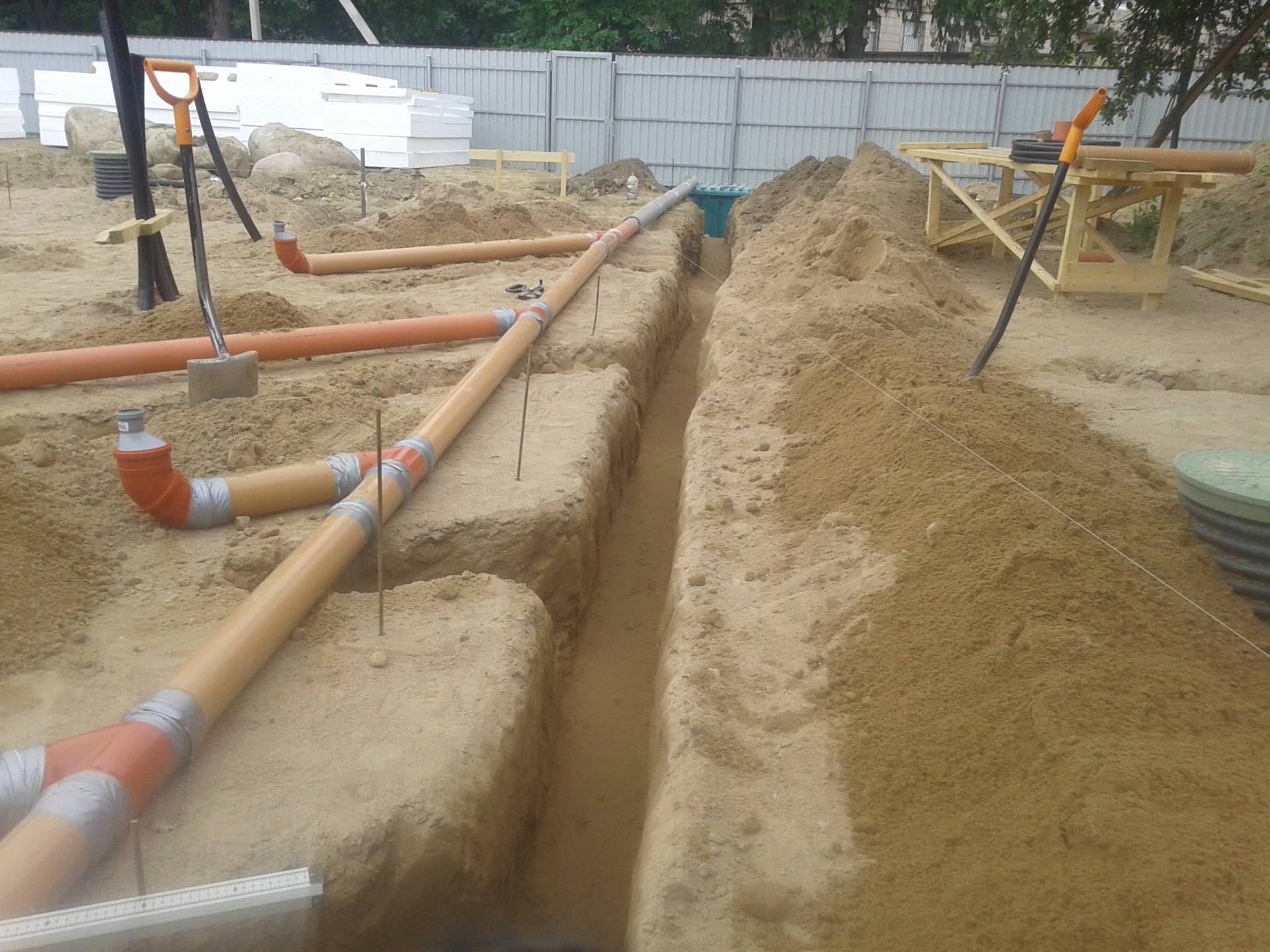

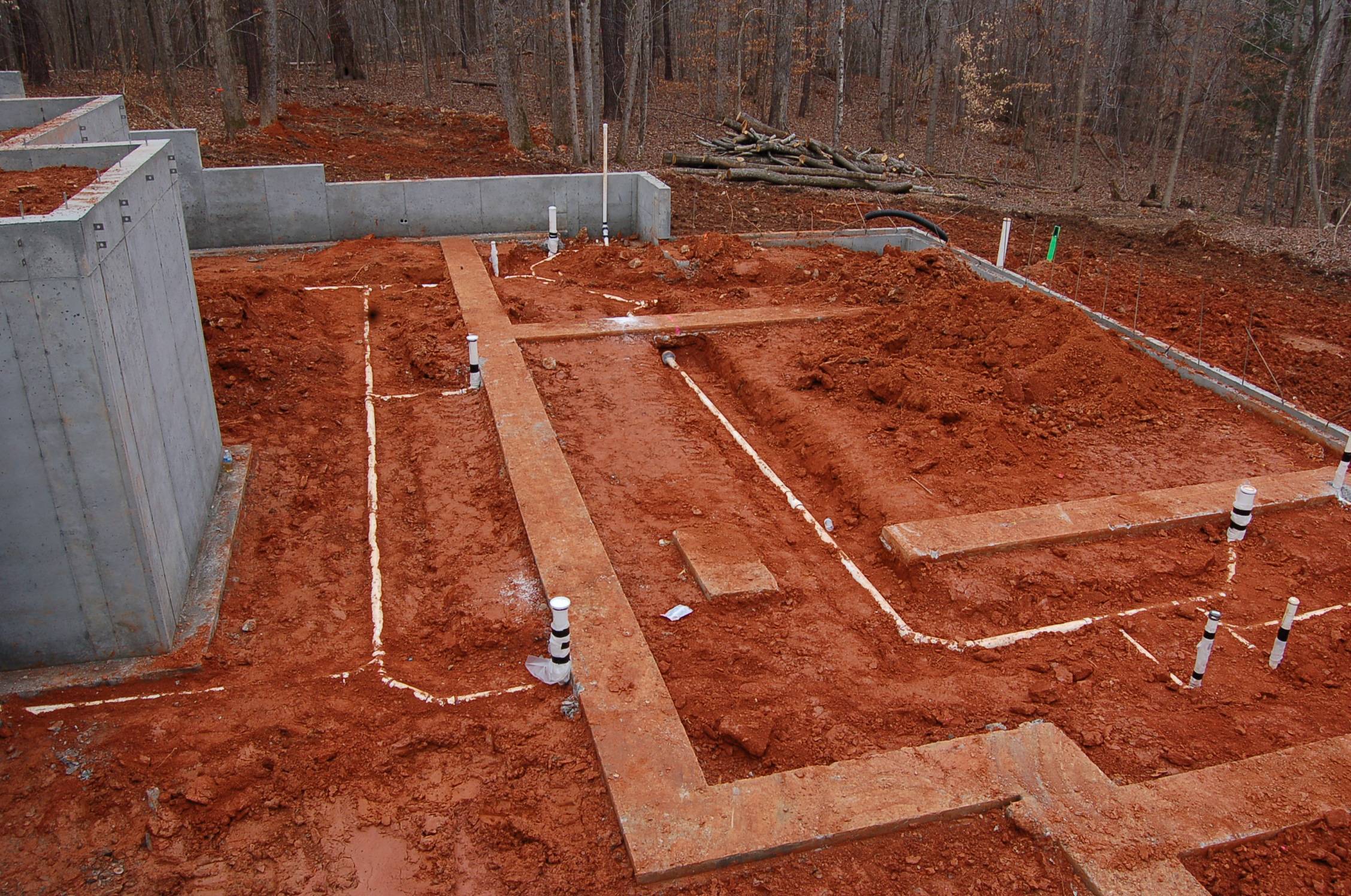

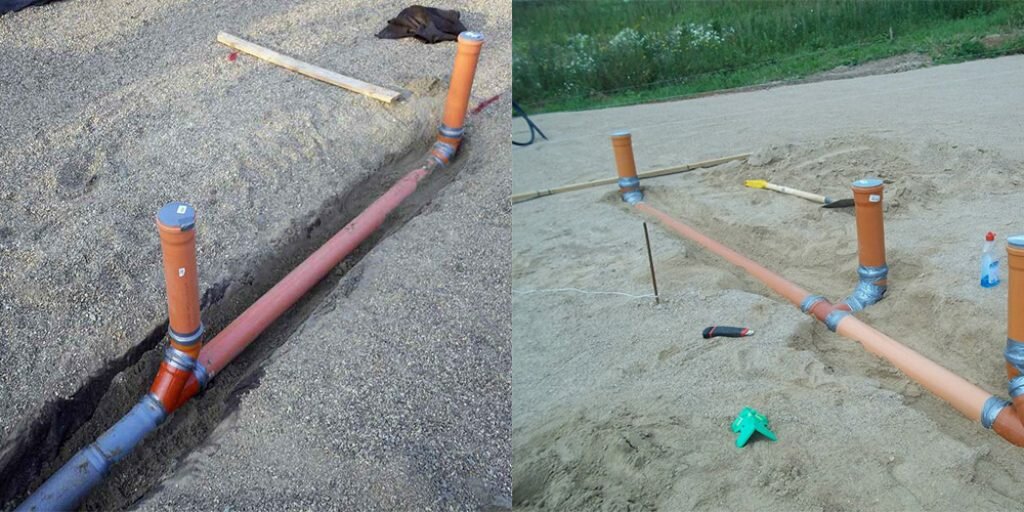

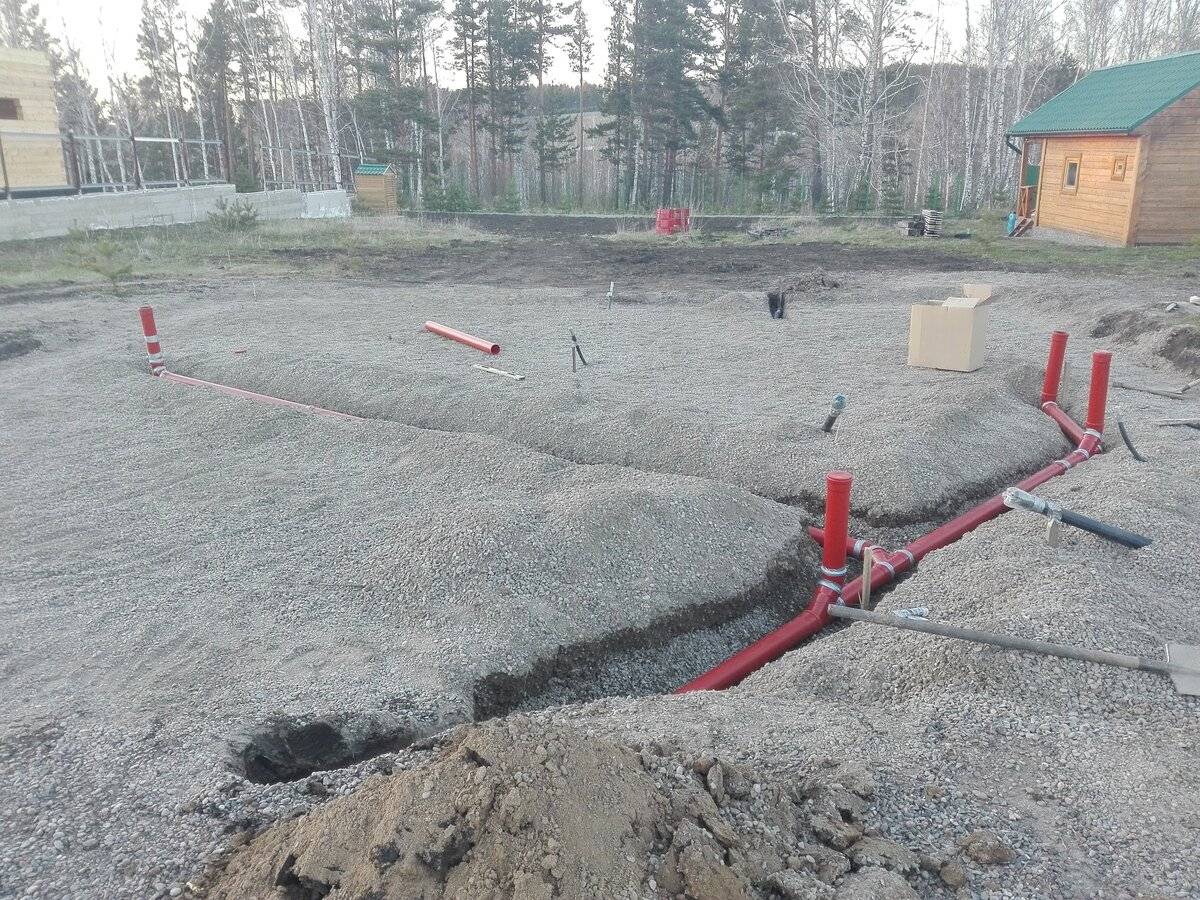

ФОТО: sdelai-lestnicu.ruПрокладка труб в траншее
Варианты проведения канализации в зависимости от типа фундамента
Сложность и способ укладки канализационных труб во многом зависит от вида основания.
Канализация и столбчатое основание
Самым простым считается проведение канализационных труб через фундамент столбчатого или свайного типа. Такое основание позволяет проводить коммуникации и до установки столбов и после завершения строительного процесса
При выполнении работ важно следить за тем, чтобы траншея была расположена на оптимальном расстоянии от столбов. В этом случае не произойдет ослабление грунта вокруг опор, что может привести к снижению их несущей способности. Канализация в столбчатом фундаменте
Канализация в столбчатом фундаменте
Однако, прокладывая канализационные трубы под столбчатым фундаментом, стоит помнить, что подпольное пространство в этом случае не отапливается. Следовательно, трубам канализации необходимо обеспечить надежную теплоизоляцию или сделать дополнительный обогрев кабельными нагревающими элементами.

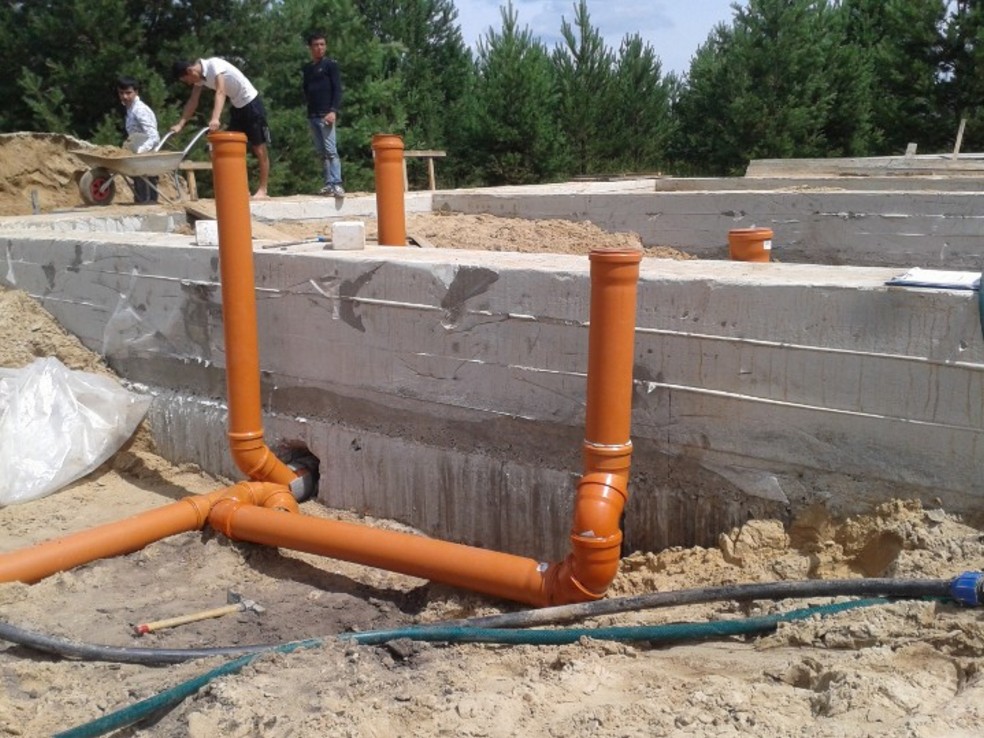

Проведение канализации через ленточный фундамент
Планировать и укладывать канализационные трубы лучше и проще до процесса заливки бетонной ленты основания. При этом способ укладки коммуникации зависит от типа ленточного фундамента:
- При мелкозаглубленном основании трубы укладывают ниже уровня промерзания грунта, непосредственно под фундаментом. Траншею рекомендуется вырыть до строительства ленты. Причем отрезок трубы, который будет расположен под ленточным основанием, рекомендуется поместить в гильзу, которая представляет собой обрезок металлической трубы.
- Фундамент ленточный глубокого заложения требует выполнения действий другого характера. В опалубке пропиливают отверстие, в которое вставляют асбестоцементную или стальную гильзу. Ее закрепляют в опалубке и заливают бетонным раствором. В эту гильзу в последствие вставляют трубы коммуникаций.
Ленточный фундамент позволяет прокладывать канализационные трубы уже после заливки основания. Выполнение работ такого типа требует больших сил и затрат, но все можно сделать своими руками. Процесс может осуществляться двумя способами: под фундаментом делают подкоп и через него проводят трубы или сверлят отверстие в бетонной ленте.

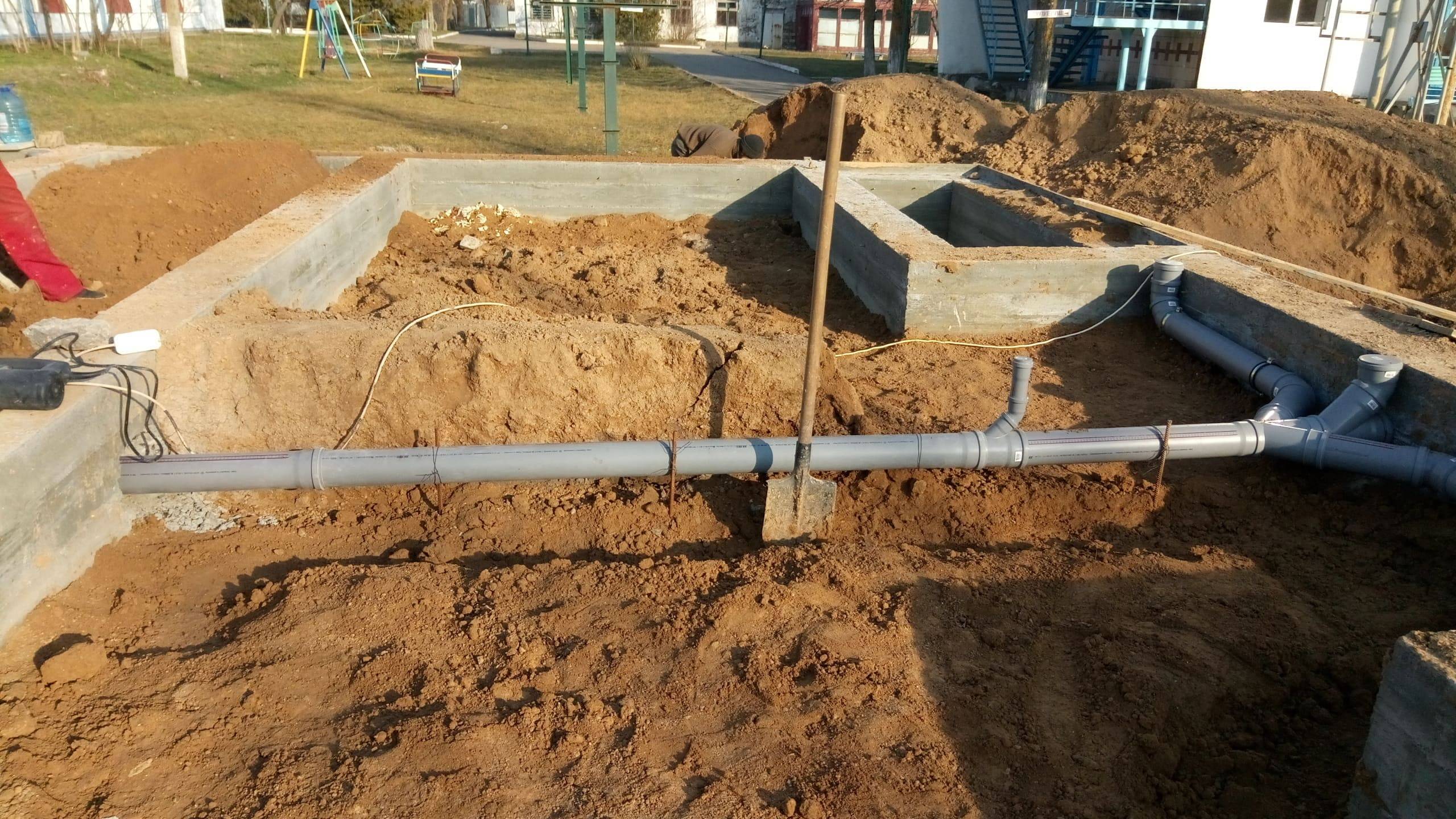

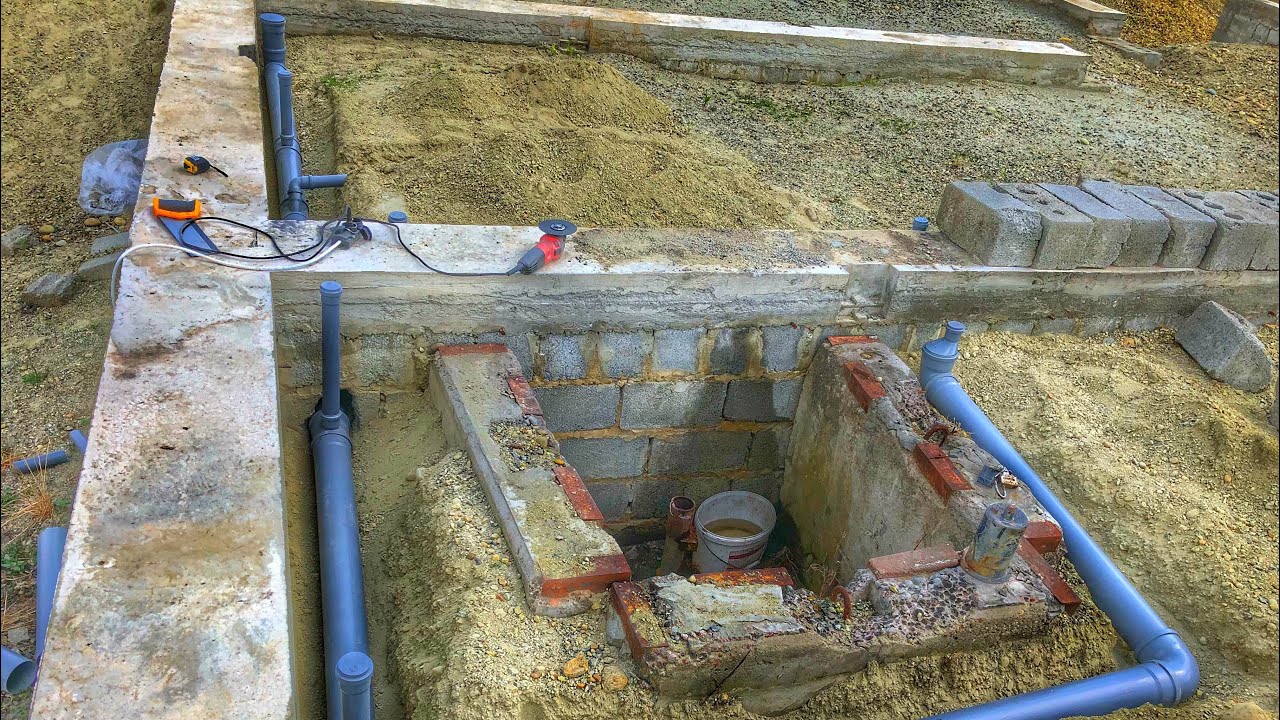

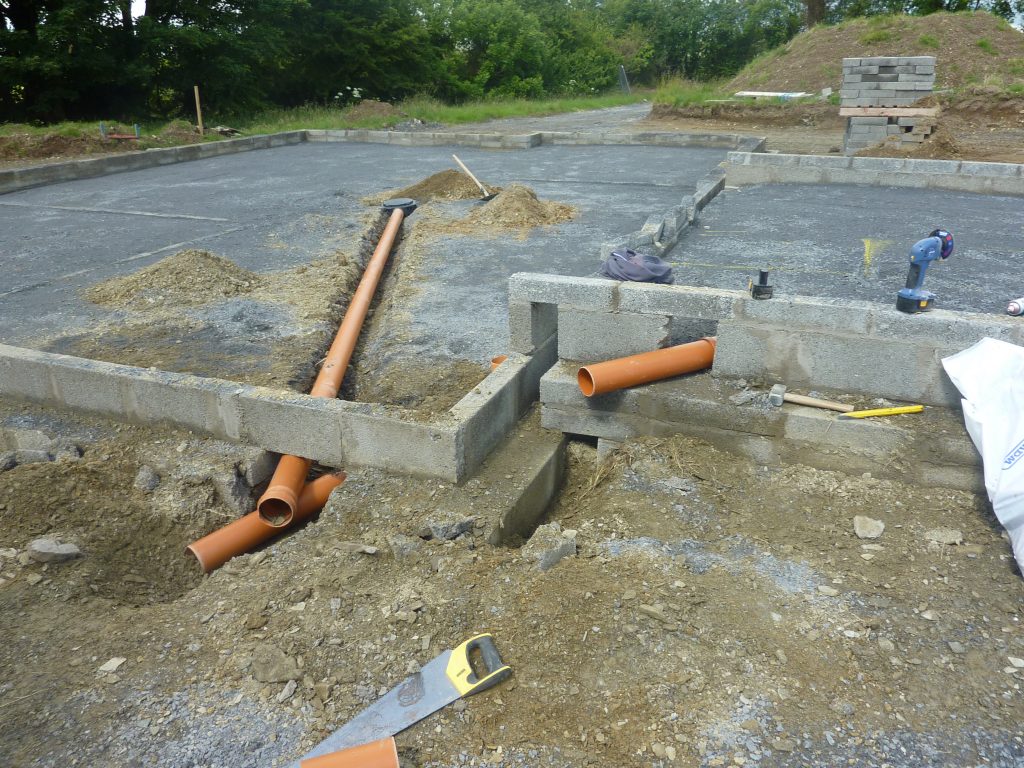

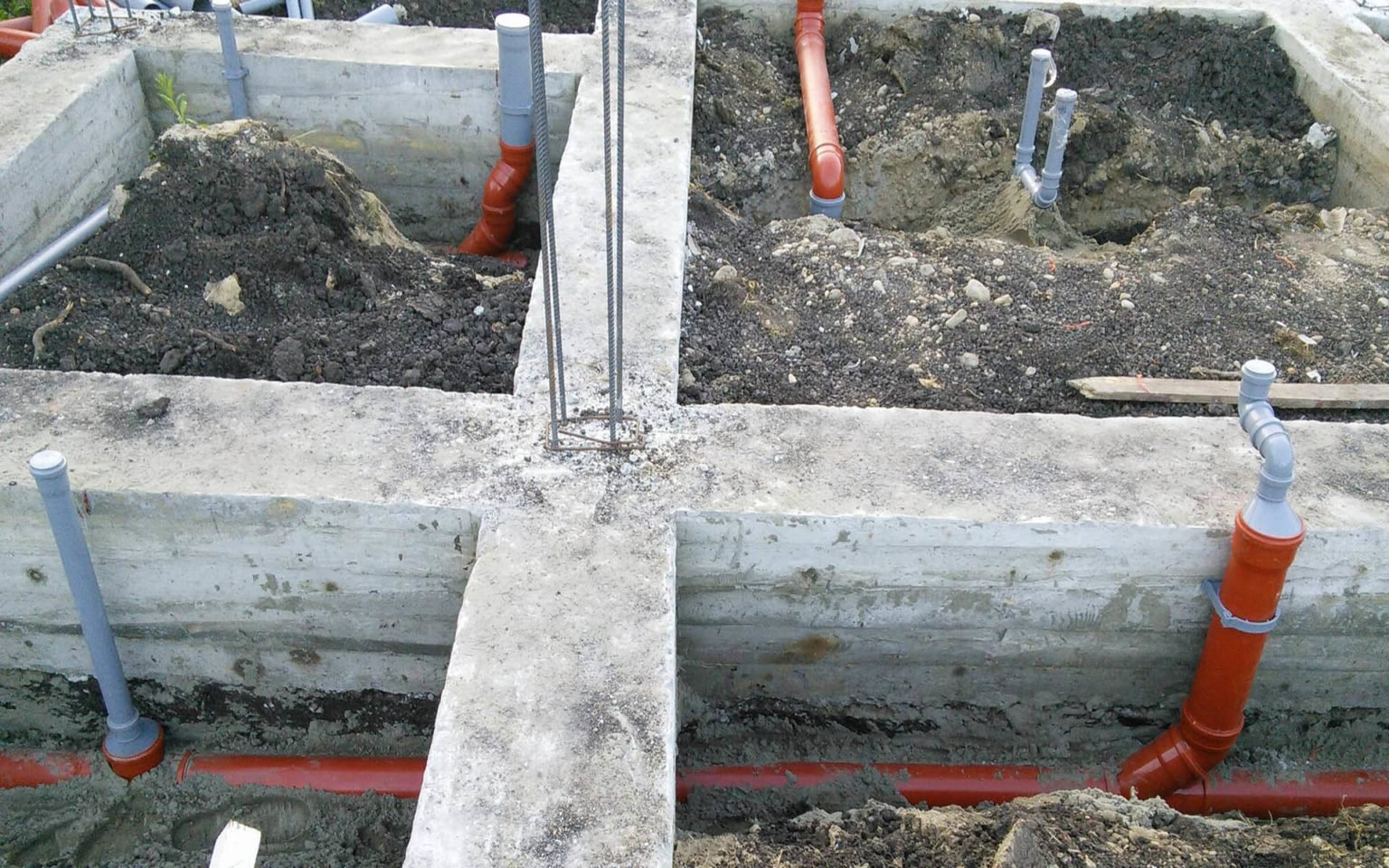

Канализация в ленточном фундаменте
Второй способ выполняется следующим образом:
- На фундаменте делают отметку, где должна проходить канализационная труба. Отверстие должно иметь размеры, позволяющие вставить защитную гильзу для трубы.
- С помощью перфоратора в бетоне выдалбливают отверстие.
- Встречающиеся прутья арматуры высверливают посредством дрели.
- В подготовленный канал вставляют гильзу и заделывают пространство вокруг нее цементным раствором.
- Через защитную гильзу проводят канализационную трубу, а зазор между ними заполняют монтажной пеной. Она служит хорошим теплоизолятором.

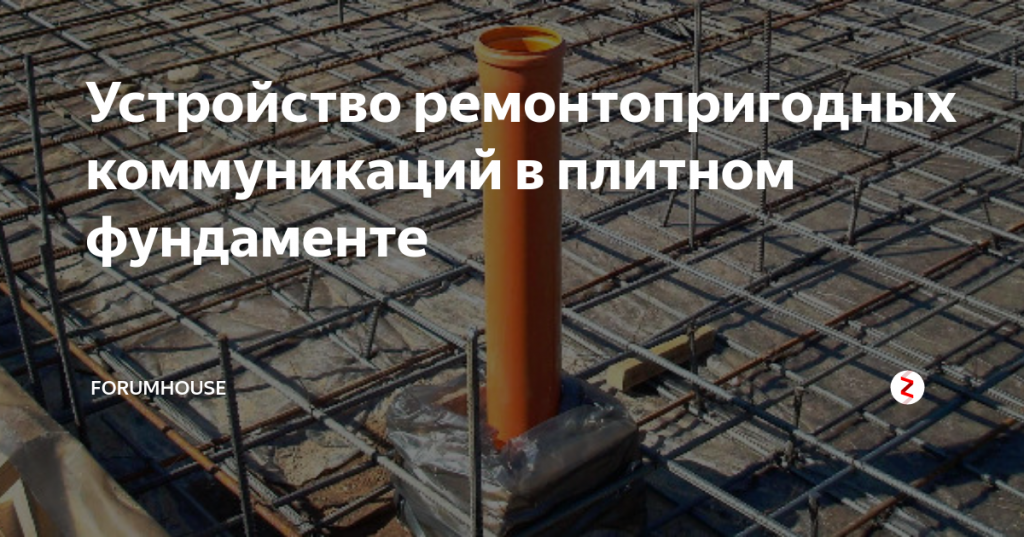

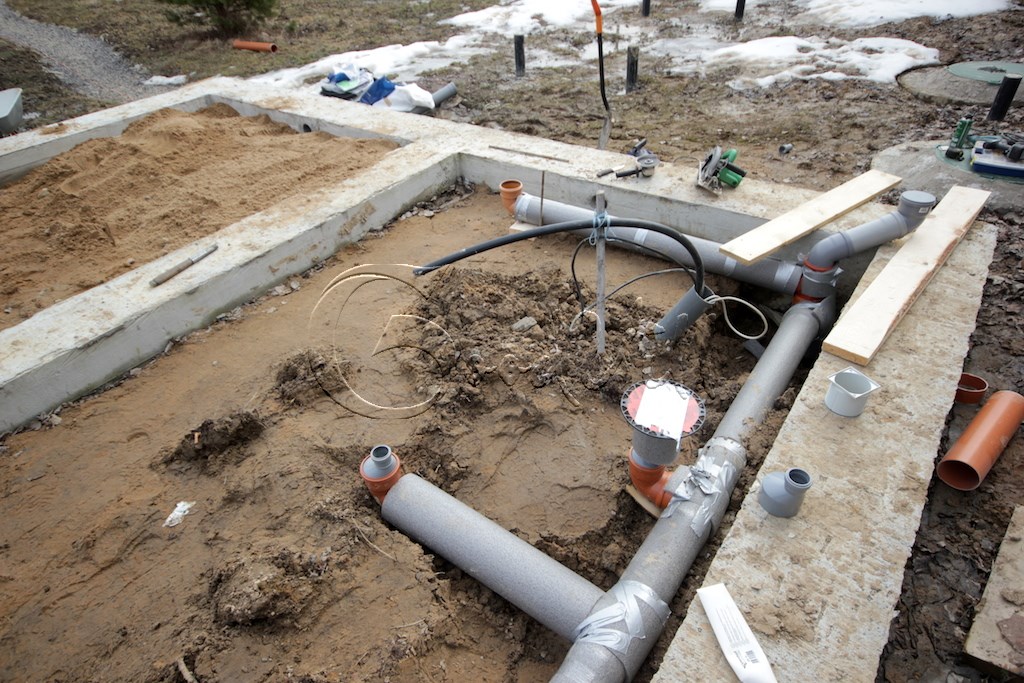

Канализация в плитном основании
Ответ на вопрос «как сделать канализацию в плитном фундаменте» несложен. Если проектом предусмотрено основание в виде монолитной плиты, то канализация должна проводиться до заливки бетонного раствора. Процесс выглядит следующим образом:
- Согласно схеме расположения канализационных труб копают траншеи.
- Подбирают гильзы для труб.
Укладывать трубы под монолитный фундамент без защитной гильзы не рекомендуется.
Во-первых, она не позволит плитному основанию давить на трубу, а также предотвращает повреждение коммуникаций в фундаментной плите при заливке бетона. Во-вторых, при возникновении аварийной ситуации, например, в случае порыва, можно вытащить поврежденную трубу, и поменять ее на новый элемент. Отсутствие гильзы не позволяет выполнить такие действия. В связи с этим следует выбирать гильзы, выполненные из особо прочного материала.
- Укладывают трубы в защитные гильзы.

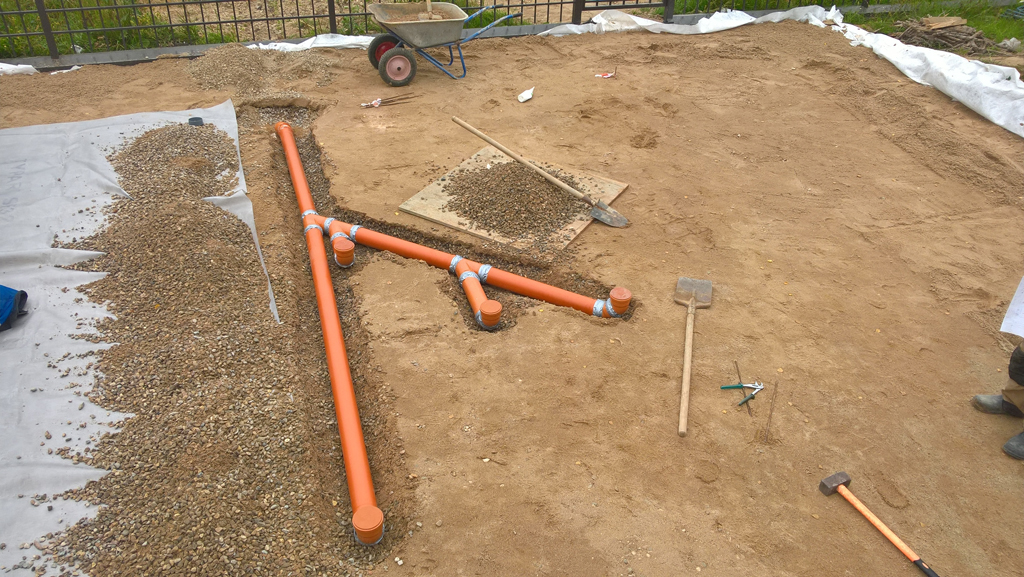

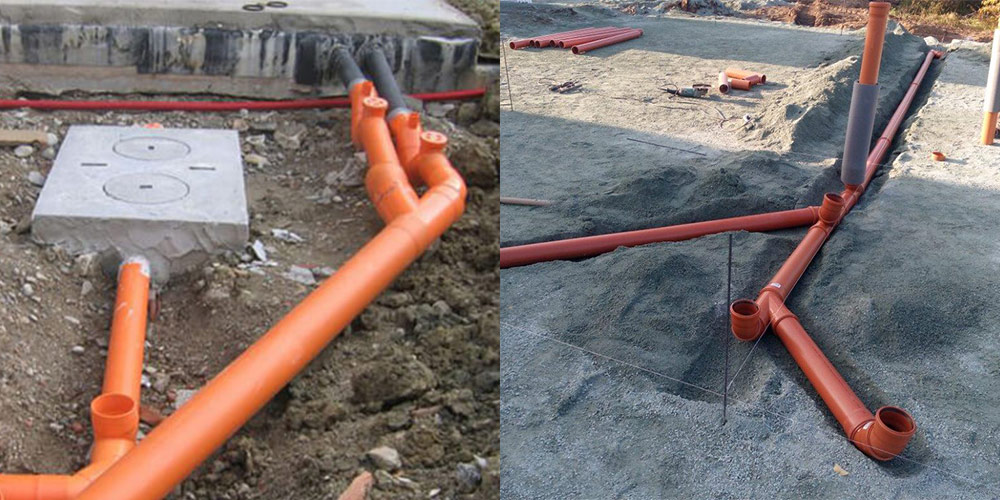

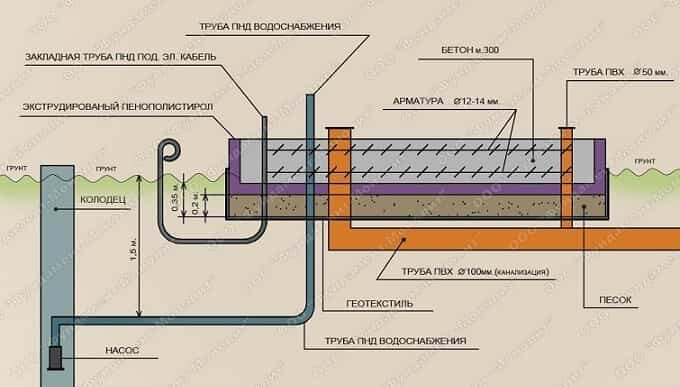

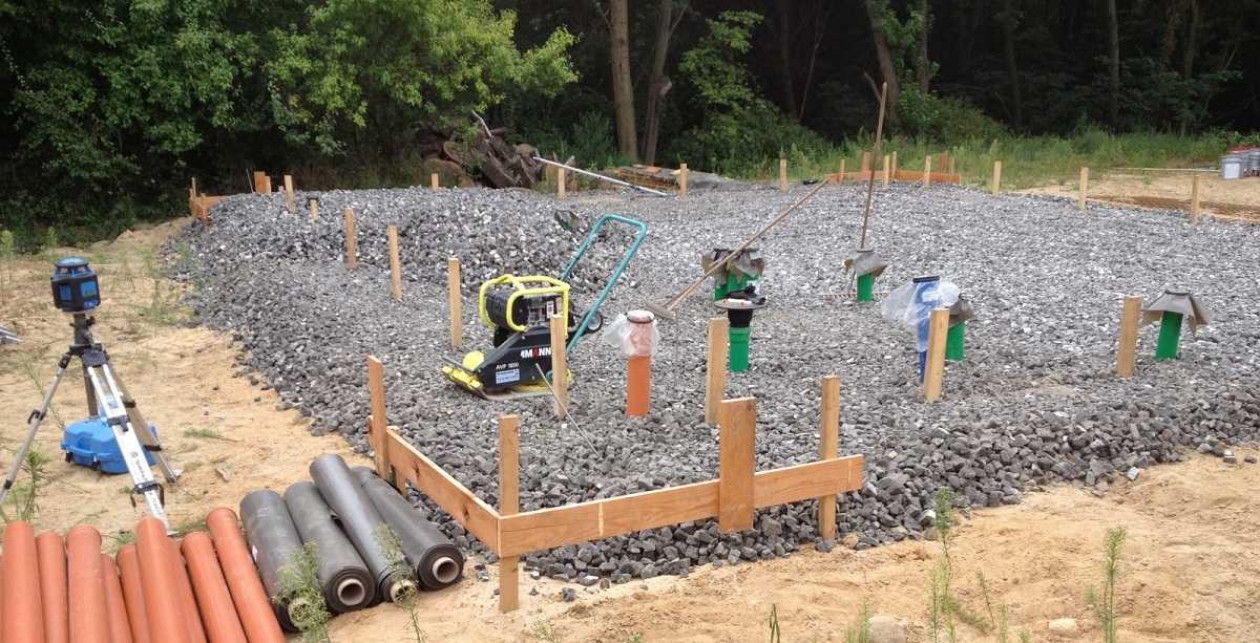

Канализация в плите
Канализационная система делает проживание в доме более комфортным
Поэтому к проведению коммуникации следует отнестись с особым вниманием, чтобы не нанести вред фундаменту и обеспечить безупречное функционирование канализации
Выполняя работы подобного типа своими руками, важно учитывать все особенности укладки канализации в фундаменте в зависимости от типа основания под домом
