Как вывести канализационную трубу из дома под фундаментом

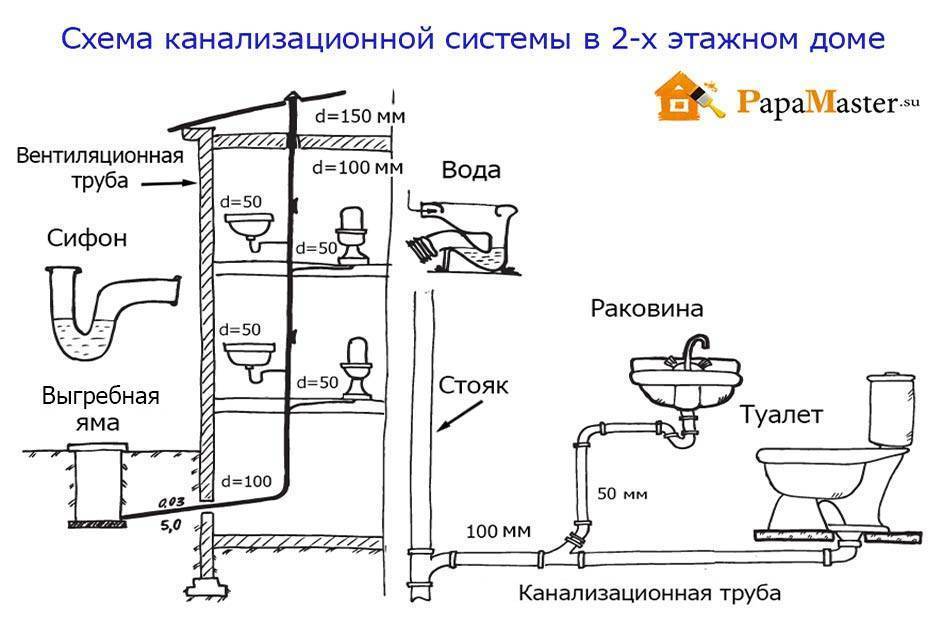

Составление схемы разводки канализации

При проведении монтажных работ следует учитывать необходимость в соблюдении всех требований, установленных в СНиП и ГОСТах. Работы начинаются с составления схемы разводки.

Схема разводки зачастую составляется еще на этапе проектирования дома. Монтажные работы проводятся до начала отделки. При проектировании схемы разводки следует учитывать нижеприведенные моменты:

1. Нужно выдерживать определенный уклон расположения труб для обеспечения самотека нечистот. По правилам проектирования самотечной системы уклон создается от источника нечистот в сторону слива.
2. Проект должен содержать информацию о наиболее подходящем диаметре труб, которые будут использоваться для разводки.
3. При проектировании разводки применяется чертеж здания. Поверх его схематически наносится расположение труб с указанием размеров, последовательного подключения различной сантехники и приборов, которые становятся источником сточных вод.
4. Рекомендуется избегать резких перегибов и поворотов, которые могут стать причиной образования засоров и заторов в системе. С учетом нужного перепада и количества источников сточных вод выбирается наиболее кратчайший путь.
5. Следует предусмотреть включение в систему элементов обслуживания, через которые будет проводиться прочистка.
6. В системе могут образовываться биогазы, которые нужно эффективно отводить из системы. В создаваемом проекте должно быть указано расположение вентиляционных элементов стояков.
7. Наружные элементы должны иметь теплоизоляцию для исключения вероятности кристаллизации стоков, что может стать причиной повреждения трубы и соединительных элементов.

Если создается система, в которой циркуляция проходит за счет насоса, то следует указывать место установки насоса, его тип, особенности подключения

Создать проект можно по следующему плану:

1. Создаем или берем уже существующий план дома. Самостоятельно провести создание плана можно путем измерения всех размеров, для чего достаточно иметь рулетку.
2. Выбираем расположение стояка или нескольких при необходимости. Расположение стояка зависит от того, где будет находиться септик или канализационный колодец.
3. Намечается расположение всех источников нечистот. При знании того, в какой точке расположен источник нечистот, а в какой центральная система их отвода, можно определить протяженность труб и количество соединительных элементов. На основании этой информации можно рассчитать предварительные расходы на создание разводки.

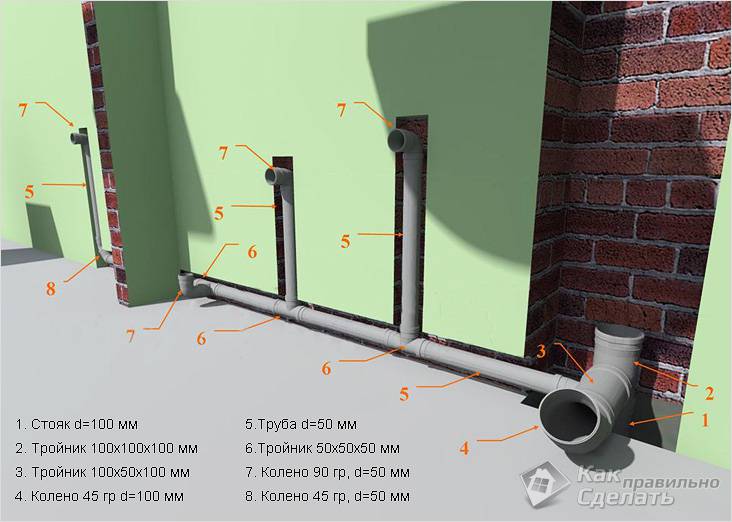

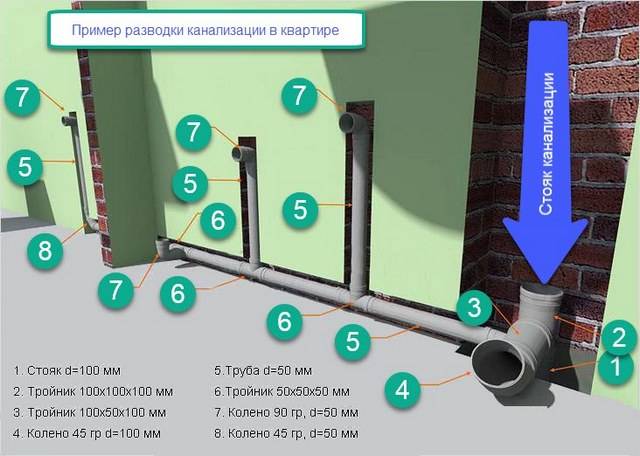

4. На плане также отображается расположение всех труб, тройников, крестовин и пр.

Упростить свою задачу можно путем использования специальных программ, которые предназначены для проектирования коммуникаций. В подобных программах есть набор инструментов, который позволяет существенно ускорить проектирование и добиться качественного результата. Однако отметим, что программы для проектирования коммуникаций не столь просты в использовании, как кажется.

Варианты проведения канализации в зависимости от типа фундамента

Сложность и способ укладки канализационных труб во многом зависит от вида основания.

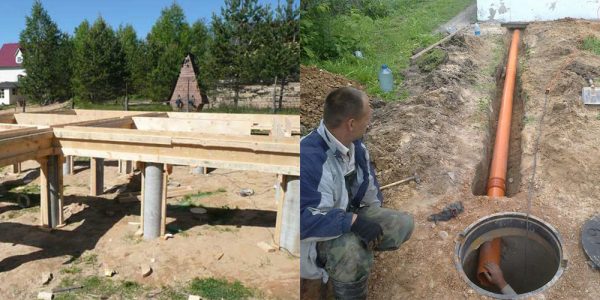

Канализация и столбчатое основание

Самым простым считается проведение канализационных труб через фундамент столбчатого или свайного типа. Такое основание позволяет проводить коммуникации и до установки столбов и после завершения строительного процесса

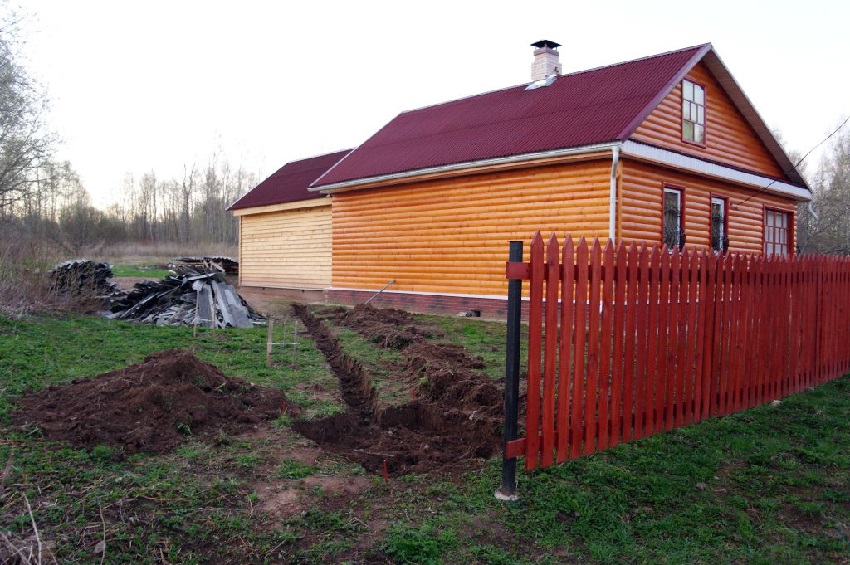

При выполнении работ важно следить за тем, чтобы траншея была расположена на оптимальном расстоянии от столбов. В этом случае не произойдет ослабление грунта вокруг опор, что может привести к снижению их несущей способности

Канализация в столбчатом фундаменте

Однако, прокладывая канализационные трубы под столбчатым фундаментом, стоит помнить, что подпольное пространство в этом случае не отапливается. Следовательно, трубам канализации необходимо обеспечить надежную теплоизоляцию или сделать дополнительный обогрев кабельными нагревающими элементами.

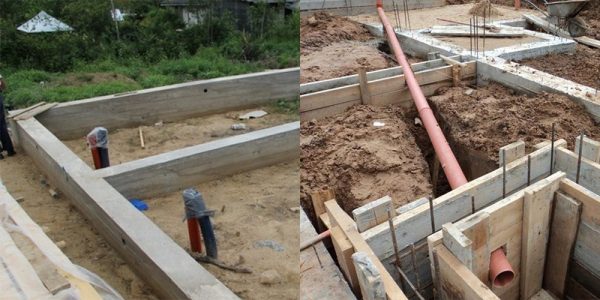

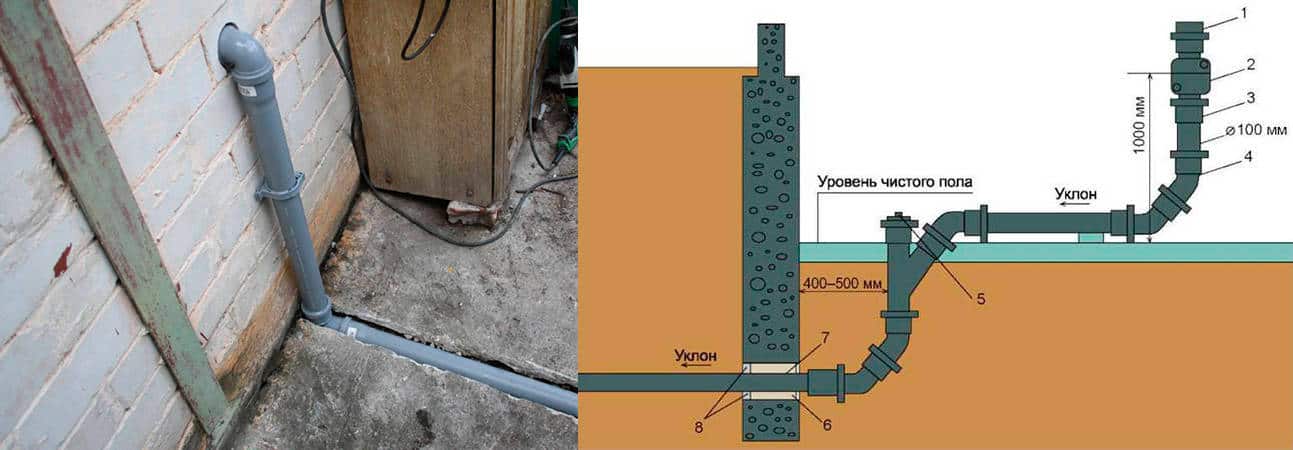

Проведение канализации через ленточный фундамент

Планировать и укладывать канализационные трубы лучше и проще до процесса заливки бетонной ленты основания. При этом способ укладки коммуникации зависит от типа ленточного фундамента:

• При мелкозаглубленном основании трубы укладывают ниже уровня промерзания грунта, непосредственно под фундаментом. Траншею рекомендуется вырыть до строительства ленты. Причем отрезок трубы, который будет расположен под ленточным основанием, рекомендуется поместить в гильзу, которая представляет собой обрезок металлической трубы.
• Фундамент ленточный глубокого заложения требует выполнения действий другого характера. В опалубке пропиливают отверстие, в которое вставляют асбестоцементную или стальную гильзу. Ее закрепляют в опалубке и заливают бетонным раствором. В эту гильзу в последствие вставляют трубы коммуникаций.

Ленточный фундамент позволяет прокладывать канализационные трубы уже после заливки основания. Выполнение работ такого типа требует больших сил и затрат, но все можно сделать своими руками. Процесс может осуществляться двумя способами: под фундаментом делают подкоп и через него проводят трубы или сверлят отверстие в бетонной ленте.

Канализация в ленточном фундаменте

Второй способ выполняется следующим образом:

• На фундаменте делают отметку, где должна проходить канализационная труба. Отверстие должно иметь размеры, позволяющие вставить защитную гильзу для трубы.
• С помощью перфоратора в бетоне выдалбливают отверстие.
• Встречающиеся прутья арматуры высверливают посредством дрели.
• В подготовленный канал вставляют гильзу и заделывают пространство вокруг нее цементным раствором.
• Через защитную гильзу проводят канализационную трубу, а зазор между ними заполняют монтажной пеной. Она служит хорошим теплоизолятором.

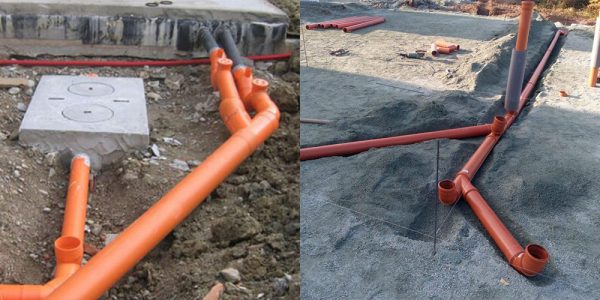

Канализация в плитном основании

Ответ на вопрос «как сделать канализацию в плитном фундаменте» несложен. Если проектом предусмотрено основание в виде монолитной плиты, то канализация должна проводиться до заливки бетонного раствора. Процесс выглядит следующим образом:

• Согласно схеме расположения канализационных труб копают траншеи.
• Подбирают гильзы для труб.

  Укладывать трубы под монолитный фундамент без защитной гильзы не рекомендуется.

  Во-первых, она не позволит плитному основанию давить на трубу, а также предотвращает повреждение коммуникаций в фундаментной плите при заливке бетона. Во-вторых, при возникновении аварийной ситуации, например, в случае порыва, можно вытащить поврежденную трубу, и поменять ее на новый элемент. Отсутствие гильзы не позволяет выполнить такие действия. В связи с этим следует выбирать гильзы, выполненные из особо прочного материала.

• Укладывают трубы в защитные гильзы.

Канализация в плите

Канализационная система делает проживание в доме более комфортным

Поэтому к проведению коммуникации следует отнестись с особым вниманием, чтобы не нанести вред фундаменту и обеспечить безупречное функционирование канализации

Выполняя работы подобного типа своими руками, важно учитывать все особенности укладки канализации в фундаменте в зависимости от типа основания под домом

Это может быть полезно:

• Как сделать отверстие в фундаменте под канализацию или водопроводФундамент для распашных воротДелаем фундамент из металлических труб правильноКак отвести воду от фундамента

Дополнительно рекомендуем почитать:

Обустройство канализации в бане своими руками: пошаговое руководство

Как и в случае с жилым зданием, канализация бани включает внутреннюю и внешнюю системы. Даже если в сооружении обустроена сухая парилка, потребуется отвод жидкости из душа. Система сбора воды зависит от того, каким образом монтируются полы. Схема канализации заносится в проект бани еще на этапе разработки и закладывается в начальной стадии строительства еще до того, как обустраиваются полы.

Если предполагается монтаж деревянных полов из досок, то элементы могут укладываться вплотную или с небольшими зазорами. Если покрытие устанавливается плотно, полы формируются с уклоном от одной стены к другой. Далее, следует найти самую нижнюю точку у стены и оставить в этом месте щель, где будет впоследствии установлен желоб (тоже с уклоном). В самой нижней точке его размещения выполняется соединение с канализационной выводящей стоки трубой.

Если деревянный настил будет делаться со щелями, между досками нужно оставить небольшие зазоры (5 мм). Под полом делается бетонное основание с уклоном к центральной части помещения. В этой зоне будет монтироваться желоб и канализационная труба. Вместо основы из бетона можно поверх утепленного пола уложить металлические поддоны под деревянным настилом. Если полы наливные или кафельные, в нижней точке уклона выполняется монтаж водоприемного трапа, который отводит стоки в трубу.

Использование септиков для стоков из бани

Пошаговое руководство по строительству канализации в бане своими руками

Для монтажа канализационных труб нужно сформировать канавы с уклоном 2 см на 1 м. Их глубина – 50-60 см. На дне этих траншей следует сделать подушку. Для этого насыпается слой песка толщиной 15 см и тщательно утрамбовывается. При этом не стоит забывать об уклоне.

Далее, выполняется монтаж канализационной магистрали. Полипропиленовые трубы диаметром 100 мм укладываются в траншеи. При необходимости обустраивается канализационный стояк. Его нужно зафиксировать на стене с помощью хомутов. Обязательно следует организовать вентиляцию. Когда система готова, выполняется монтаж напольного покрытия одним из рассмотренных ранее способов.

По завершении всех работ предусмотренные проектом трапы и решетки подсоединяются к системе в установленных местах. В зоне, где водоприемник соединяется с выводящей трубой желательно установить сифон. Он будет препятствовать проникновению запахов из канализации обратно в помещение. Чаще всего трапы комплектуются встроенными гидрозатворами.

Канализационные трубы в бане

В продаже можно найти желоба, изготовленные из асбестоцемента, пластика или чугуна. Не рекомендуется использовать изделия из древесины и стали, т.к. они быстро разрушаются под влиянием влаги. Минимально допустимый диаметр желоба составляет 5 см. Если проектом предусмотрено наличие унитаза или другого санитарного оборудования, выполняется его установка и подключение. На этом работы по организации внутренней канализации заканчиваются. Внешняя система выполняется способом, описанным ранее, и может представлять собой септик или дренажный колодец.

Строительство канализации в частном доме: схема вентиляции в бане

Воздухообмен в бане может быть организован различными способами. Каждый из них имеет свои особенности и преимущества. Изучив специфику каждого метода, можно подобрать самый лучший вариант для бани.

Первый способ предполагает создание отверстия, предназначенного для подачи свежего воздуха. Его следует расположить за печью-каменкой на высоте 0,5 м от уровня пола. Отработанный воздух будет выводиться через отверстие с противоположной стороны. Его необходимо разместить на высоте 0,3 м от пола. Чтобы усилить перемещение воздушных потоков на выходном отверстии нужно установить вытяжной вентилятор. Все отверстия закрываются решетками.

Схема канализации для туалета в бане с септиком и вентиляцией

Второй способ подразумевает размещение обоих отверстий в одной плоскости. В этом случае работы будут затрагивать стену противоположную той, где находится печь. Втяжной канал размещается на высоте 0,3 м от уровня пола, на аналогичном расстоянии от потолка нужно выполнить вытяжное отверстие и установить в нем вентилятор. Каналы закрываются решетками.

Третий метод подходит для напольных покрытий, где доски уложены с зазорами для отвода жидкости. Входное отверстие делается на высоте 0,3 м от пола на стене за печкой. В этом случае не потребуется монтаж выходного канала, поскольку отработанный воздух будет выходить через щели между досками.

Обустройство автономной канализации в частном доме своими руками: видео и рекомендации

В качестве материала для изготовления автономных канализаций используется полипропилен, характеризующийся небольшим весом, экологичностью, прочностью и высоким показателем теплопроводности. Очистка стоков осуществляется определенными видами бактерий, которые питаются органическими отходами. Доступ кислорода – обязательное условие для жизни этих микроорганизмов. Цена автономной канализации в частном доме значительно выше, чем стоимость обустройства обычного септика.

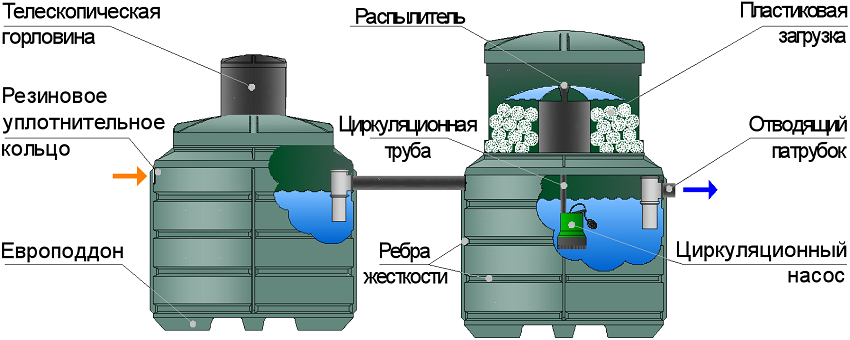

Составляющие элементы системы автономной канализации

Это обусловлено многочисленными преимуществами систем автономного типа:

• высоким уровнем очистки стоком;
• уникальной системой аэрационной чистки;
• отсутствие затрат на сервисное обслуживание;
• отсутствием необходимости в дополнительном приобретении микроорганизмов;
• компактными габаритами;
• отсутствием необходимости в вызове ассенизаторской машины;
• возможностью установки при высоком пролегании уровня грунтовых вод;
• отсутствием запахов;
• длительным сроком службы (до 50 см).

Во сколько обойдется строительство канализации в частном доме: цена под ключ

Возможности автономных канализаций Юнилос Астра 5 и Топас 5 считаются самыми оптимальными для дачных участков. Эти конструкции надежны, они способны обеспечить комфортное проживание и необходимые бытовые удобства для жильцов загородного дома. Данные производители предлагают и другие, не менее эффективные модели.

Средняя цена автономных канализаций Топас:

Наименование	Цена, руб.
Топас 4	77310
Топас-С 5	80730
Топас 5	89010
Топас-С 8	98730
Топас-С 9	103050
Топас 8	107750
Топас 15	165510
Топаэро 3	212300
Топаэро 6	341700
Топаэро 7	410300

Средняя цена автономных канализаций Юнилос:

Наименование	Цена, руб.
Астра 3	66300
Астра 4	69700
Астра 5	76670
Астра 8	94350
Астра 10	115950
Скарабей 3	190000
Скарабей 5	253000
Скарабей 8	308800
Скарабей 10	573000
Скарабей 30	771100

В таблицах указана стандартная стоимость системы. Окончательная цена монтажа автономной канализации под ключ формируется с учетом расценок на прокладку наружного трубопровода и прочих моментов, затрагивающих земляные и установочные работы в целом.

Средняя цена канализаций автономного типа Танк:

Наименование	Цена, руб.
Биотанк 3	40000
Биотанк 4	48500
Биотанк 5	56000
Биотанк 6	62800
Биотанк 8	70150

Советы по монтажу автономной канализации на дачном участке

Как и в любой другой системе, монтаж трубопровода рекомендуется выполнять под наклоном от дома в сторону очистительного резервуара. Оптимальный угол составляет от 2 до 5° на каждый метр. Если не придерживаться этого требования, полноценное отведение стоков автономной канализацией для дачи станет невозможным.

Во время прокладки магистрали следует позаботиться о надежной фиксации ее элементов. Чтобы исключить риск деформации труб и смещения во время просадки почвы, нужно грунт на дне траншей тщательно утрамбовать. Если выполнить заливку дна бетоном, получится более надежное фиксированное основание. В процессе установки труб желательно придерживаться прямой траектории.

Обязательно следует проверять места стыков на предмет герметичности. Для стыковки обычно применяется жидкая глина. Допускается использование специализированных средств, рекомендуемых производителем труб. Если выполняется монтаж магистрали на основе элементов диаметром 50 мм, максимально допустимая протяженность прямых участков системы составляет 5 м. При использовании изделий диаметром 100 мм этот показатель составляет 8 м максимум.

Выбирая место для септика на участке, необходимо учесть, что до забора должно оставаться не менее пяти метров

Качественная прокладка внутренних труб – комфорт проживания

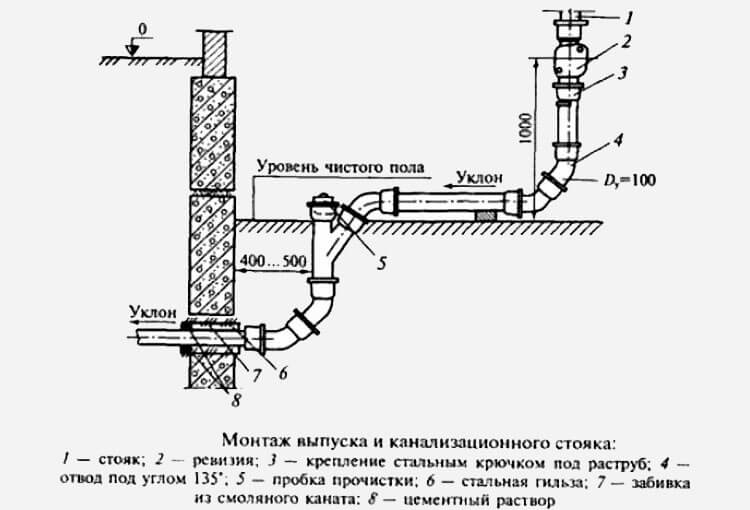

Пограничной зоной между внутренней и наружной канализацией является выпуск – место соединения стояка с трубой, которая соединяется с резервуаром для хранения и переработки продуктов жизнедеятельности человека. Монтируем выпуск через фундамент: с помощью перфоратора делаем отверстие соответствующего диаметру трубы стояка. Глубина закладки должна быть ниже глубины замерзания грунта, чтобы избежать проблем в зимний период. Монтируем трубу, помещенную в гильзу. Длина гильзы должна превышать длину отверстия, с каждой стороны она должны выступать не менее чем на 15 см. Все щели замазываем раствором.

Начинаем прокладку внутренней канализации со стояка. Если в доме отсутствуют специально подготовленные шахты для коммуникаций, стояк располагаем в углу санузла, можно вплотную к стене. Место штрабления для прокладки труб следует заложить раствором. Собираем стояк снизу вверх, при этом нужно следить, чтобы раструб патрубков был направлен вверх. На каждом этаже устанавливаем ревизию, чтобы прочистить трубы, если они засорились. Она должна находиться на расстоянии более метра от пола.

Нельзя собирать стояк из патрубков разного диаметра, он должен быть строго вертикальным, без уклонов. После монтажа стояк можно обложить шумоизолирующим материалом и придать ему эстетичный внешний вид. Его можно вмонтировать в нишу, канал или короб. Если стояк находится в неотапливаемом помещении, нужно выполнить работы по его теплоизоляции. При необходимости установки дополнительного стояка, монтируется косой тройник с углом 45 градусов и устанавливается дополнительный отвод.

Кроме трубы стояка необходимо установить фановую трубу – продолжение, которое выводят на крышу. Она устанавливается на стояк, в месте соединения нужно вмонтировать ревизию. Фановая труба выводится на чердак под уклоном. Она должна быть расположена на расстоянии более 4 метров от окон и дверей, на разных уровнях с дымоходом и вентиляционными трубами. Над крышей вентиляционные трубы для канализации должны выступать не менее чем на 70 см. Организация вентиляции для канализационной системы позволяет избавиться от неприятных запахов, которые возможны при скоплении газа и загрязненного воздуха.

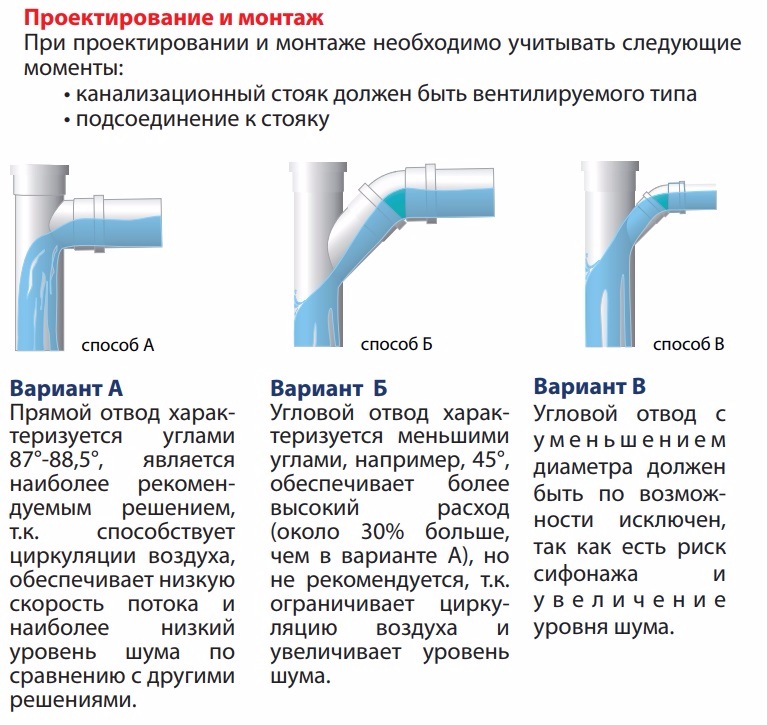

Для перехода от вертикального слива к горизонтальному устанавливаем соединения с углом 45 градусов, это снизит давление напора воды на трубы при сливе. Для отвода воды от ванн и раковин используем трубы диаметром 50 мм. К стояку трубы должны подводиться с уклоном 2-3 см на каждый метр длины. Трубы фиксируем с помощью специальных хомутов, соответствующего размера.

В местах пересечения элементов, которые идут от душа, раковин и ванн, монтируем коллекторную трубу диаметром 10-11 см. По всему трубопроводу монтируем гидрозатворы, чтобы исключить проникновение неприятных запахов в жилые помещения. Его устройство имеет похожую конструкцию, отличается размерами. В качестве пробки для проникновения запахов выступает вода. Если канализационная система долго простаивает, вода испаряется и водяной затвор теряет свои эксплуатационные качества.

Правила расчёта сетей канализации

Для того чтобы система канализации в частном доме работала долго и безаварийно, важно провести правильный расчет всех необходимых параметров, а именно:

Изучить нагрузку на внутренние сети: Средний показатель примерно 200 литров на человека. Так вот для септика эти данные умножаются на три. Такой объем септика, из расчета по 600 литров на каждого члена семьи должен учитываться при выборе оборудования.

• бака-накопителя – необходимый объём определяется, как и при расчёте внутренних сетей, т.е. среднесуточные значения;
• септика – среднесуточное значение необходимо умножить на три, что обусловлено трёхдневным отстаиванием стоков в подобной конструкции;
• станции биологической очистки – производительность конкретной модели отражена в её технических характеристиках.

И последний пункт. Расчёт наружных сетей. Диаметр труб наружной канализации должен иметь пропускную способность, которая может обеспечить прохождение сточных вод. Как правило, для наружных сетей используются трубы диаметром 110–200 мм. Необходимо учесть глубину промерзания грунта в месте монтажа, и если невозможно проложить трубы ниже этой отметки, то следует предусмотреть мероприятия для обогрева таких участков (греющий электрический кабель, утеплители и прочие мероприятия).

Правильный выбор труб для канализации – залог успешной эксплуатации на долгие годы

При выборе материалов, используемых для монтажа канализации в частном доме, необходимо обратить внимание на следующие требования, касающиеся труб, используемых для этих целей:

• прочность изделий должна обеспечить длительную эксплуатацию без проведения профилактических работ;
• стойкость к различным видам внешних воздействий (механических, химических и т.д.) должна быть высокой, чтобы обеспечить безопасное использование на весь период эксплуатации;
• простота и удобство выполнения монтажных работ;
• гладкая внутренняя поверхность.

Таким требования соответствуют трубы, изготовленные из чугуна и разных видов прочного пластика.

Материалы, из которых изготавливаются трубы канализации

Чугун – это тот материал, который до последнего времени был незаменим при изготовлении канализационных труб. Его основными достоинствами являются прочность и продолжительный срок эксплуатации, а из недостатков можно отметить – значительный вес, неровную внутреннюю поверхность и сложность выполнения монтажных работ, особенно своими силами. Поливинилхлорид (ПВХ) – современный прочный пластик, способный выдержать большую нагрузку, кроме того, этот материал не допускает просачивания сточных масс в грунт.

Среди других преимуществ:

• прочность и долговечность;
• стойкость к химически активным веществам (реагентам) и ультрафиолетовым лучам;
• простота монтажа;
• доступная стоимость.

Из недостатков следует отметить:

• при повышении температуры выше 70˚С – плавится;
• при понижении температуры ниже 0˚С – становится хрупким;
• при горении выделяет вредный для здоровья человека газ.

Полипропилен (ПП) – это самый лучший материал, который используется для изготовления труб различного назначения. Ему свойственны все достоинства, присущие ПВХ аналогам, и он не имеет недостатков, свойственных им. Кроме этого, при монтаже канализации могут быть использованы трубы, изготовленные из стали и керамики, а также из асбестоцемента. Основной ассортимент труб, необходимых при монтаже автономной канализации загородного дома, изготовленных из разных материалов, приведён в следующей таблице.

Материал	Размеры, мм (диаметр×толщина стенки×длина)	Тип канализации	Стоимость, рублей
ПВХ	160×3,6×500	Наружная	359
160×4,0×3000	1 000
110×3,2×3000	550
ПП	160×3,6×500	290
160/139×6000	2 300
ПВХ	32×1,8×3000	Внутренняя	77
50×1,8×3000	125
110×2,2×3000	385

В таблице приведён не весь ассортимент труб, выпускаемых промышленностью, но порядок цен на данные изделия понятен. Для полной информации следует обратиться в торгующие организации, специализирующиеся на продажах сантехнического оборудования.

Эксплуатация канализационной системы в частном доме

Чтобы канализация в загородном доме исправно функционировала в течение многих лет, важно периодически прочищать ее от засоров. Многие домовладельцы не следят за канализационной системой, в результате чего она выходит из строя

Профилактические меры не требуют финансовых вложений, в то время как ликвидация поломки – процесс более трудоемкий и затратный.

Чтобы система работала нормально, ее можно использовать лишь для утилизации сточных вод. Нельзя отправлять в канализацию твердые элементы, предметы личной гигиены, кусочки продуктов питания, строительный мусор. Так как они не разлагаются, может произойти засор.

В качестве профилактических мер следует по вечерам заливать в систему горячую воду. Это мероприятие позволит удалить отложения жира и масла, из-за которых просвет трубы сужается.

Также можно периодически засыпать в слив пищевую соль или раствор соды и уксуса. Также в магазине бытовой химии продаются специальные средства для растворения отложений в трубах. Стоят они недорого, их просто использовать.

Если у вас нет желания постоянно следить за состоянием трубопровода и заливать в систему горячую воду, используйте жироуловители. Это устройство вставляется в область слива и не дает жиру и маслам проникать в канализацию. В этом случае будьте готовы к дополнительным расходам, которые однако быстро окупятся: жироуловитель удобно использовать, он предохраняет систему от засорения.

Чтобы канализация работала исправно, необходимо регулярно очищать септик либо вызывать ассенизаторскую машину для откачки осадка. Если этого не сделать, система выйдет из строя. Кроме того, следует оборудовать аварийный отвод для очищения канализации. Он должен располагаться рядом с областью входа трубы в дом.

Оборудовать канализационную систему в загородном коттедже достаточно сложно, потребуется много времени, знаний и опыта при проведении расчетов и проектировании. Чтобы не допустить ошибок, следует получить консультацию у профессионала и ответственно подойти к монтажу очистного оборудования.

Материал с сайта novoe-mesto.ru.

________________________________________

Компания «Новое место»: жить за городом легко!

Виды канализационных систем для частного дома

Проще всего смонтировать пластиковый трубопровод

С учетом того, что трубопровод не будет подключаться к городской центральной магистрали, собственники частных участков сооружают один из видов канализации неподалеку от дома:

• Однокамерный септик — выгребная яма, имеющая герметичное дно и стенки. При условии полного наполнения резервуара приходится делать откачку нечистот ассенизаторной техникой. Можно сделать дренажное/фильтрующее дно у однокамерного септика. Так вода будет уходить в грунт. Но здесь стоит быть осторожными: если уровень грунтовых вод высок на участке, есть риск загрязнить близко расположенные питьевые колодцы. По закону такие действия наказуемы.
• Двухкамерный септик. Представляет собой два рядом расположенных резервуара. Первый имеет больший объем, чем второй. Нечистоты по коллектору стекаются в основной приемник, где происходит их отстаивание. Крупные частицы мусора (фекалии, бумага) оседают на дне. Осветленная вода переливается во второй резервуар и там дренирует в грунт. Дно второго накопителя делают фильтрующим из песка и щебня. Чтобы избежать его заиливания, насыпку лучше менять каждые 4-5 лет. Первый резервуар чистят раз в 1-2 года.
• Септик биологической очистки. Здесь применяют бактериальные препараты для переработки нечистот в органику — ил и воду. Подобный резервуар обязательно подключают к электричеству, поскольку бактерии работают только в условии плюсовой температуры.
