Как сделать прокол в земле для водопровода

Выполнение прокола на разных объектах

Сложность и скорость работ этого типа во многом зависит от условий, т.е. от местности и характеристик объекта, под которым выполняется прокол.

Для бурения под железнодорожным полотном обычно требуется достаточно серьезное оформление. Сначала нужно согласовать бурение с целым рядом служб железной дороги.

Использование метода управляемого прокола в черте города позволяет сохранить целостность дорожных трасс, чтобы минимизировать затраты и не нарушать движение транспорта

В России нужно обратиться в подразделения ЭЧ, ШЧ, РЦС НОДГ, ПЧ и другие службы ОАО “РЖД”. В обязательном порядке оформляются договора на ведение технадзора, а также на установку страховочных пакетов.

Вся исполнительная документация должна быть согласована и предоставлена органам железной дороги.

В дистанцию пути передается пакет документов по окончании цикла работ по прокладке труб. В городах прокол под дорогой очень востребован при прокладке новых коммуникаций, особенно в местах с историческими достопримечательностями.

Метод позволяет не только сохранить обычное движение на дорогах, но и предотвратить разрушение старинной мостовой, когда необходимо проложить трубы под такими участками.

Реставрация подобного объекта может быть сложной, а порой и невозможной. В коттеджных поселках прокладка коммуникаций методом прокола позволяет выполнить все работы с минимальными повреждениями уже готовых объектов: дорог, изгородей и т.п.

Какие трубы использовать для канализации под дорогой

Требования к размещению канализационных сетей зависят от плотности коммуникаций под ними. В крупных городах с развитой подземной инфраструктурой, либо под автомагистралями с мощным транспортным потоком все трубы (кроме газовых) монтируют в железобетонных сборных коллекторах.

При индивидуальной прокладке канализации под дорогой местного значения трубы подбирают по материалу и классу прочности с учетом типа транспортной линии:

• I категория (автомагистрали и скоростные трассы с четырьмя и более полосами) – под ними монтируют тяжелые ПВХ трубы SN 8 или особо прочные гофрированные изделия из полиэтилена;
• II, III, IV, V категории (нескоростные дороги с 1-4 полосами) – для них подойдут средние трубы из ПВХ SN 4.

Легкие трубы из поливинилхлорида класса SN 2 предназначены для укладки на малой глубине, но не под дорогами. А вот изделия из полипропилена (ПП) нельзя прокладывать в грунте: они обладают малой жесткостью, их могут повредить грызуны. До недавних пор канализацию монтировали из прочных и долговечных чугунных труб. Однако им свойственны и недостатки: шероховатая внутренняя поверхность, большая масса и дороговизна.

Строительные нормы и правила (СНиП) регламентируют монтаж канализации в стальных футлярах с антикоррозионным покрытием. Их задача – предупредить смятие трубопровода из-за давления грунта под воздействием веса транспорта, предохранить материал от коррозии.

Превышение диаметра футляра по отношению к диаметру канализационного трубопровода должно составлять 150-250 мм. Осуществив протаскивание трубы в защитную оболочку, пространство между ними заполняют цементно-песчаным раствором.

В строительстве бестраншейная прокладка канализации осуществляется методом прокола грунта и относится к экономичным способам, сберегающим время и денежные ресурсы.

Что из себя представляет метод прокола?

Методом прокола называют технологию, при которой можно получить отверстие без разработки и выемки грунта путем его уплотнения.

Такой способ подходит для прокладки стальных конструкций. Диаметр может варьироваться в пределах 100-500 мм, длина отверстия – 30-50 м. Прокол под дорогой – это один из самых востребованных методов бестраншейной прокладки коммуникаций.

Таким образом устраивают подземные ветки водопровода, канализации, подводят к участку магистральный газ.

Управляемый прокол используют для прокладки:

Прокол используется не только в тех случаях, когда необходимо безболезненно пересечь трассу или железнодорожные пути.

Метод подходит для прокладки отверстий в колодец (при условии, что диаметр этого колодца не менее полутора метров), подвал дома, при необходимости провести провода под каким-либо относительно небольшим объектом и т.п.

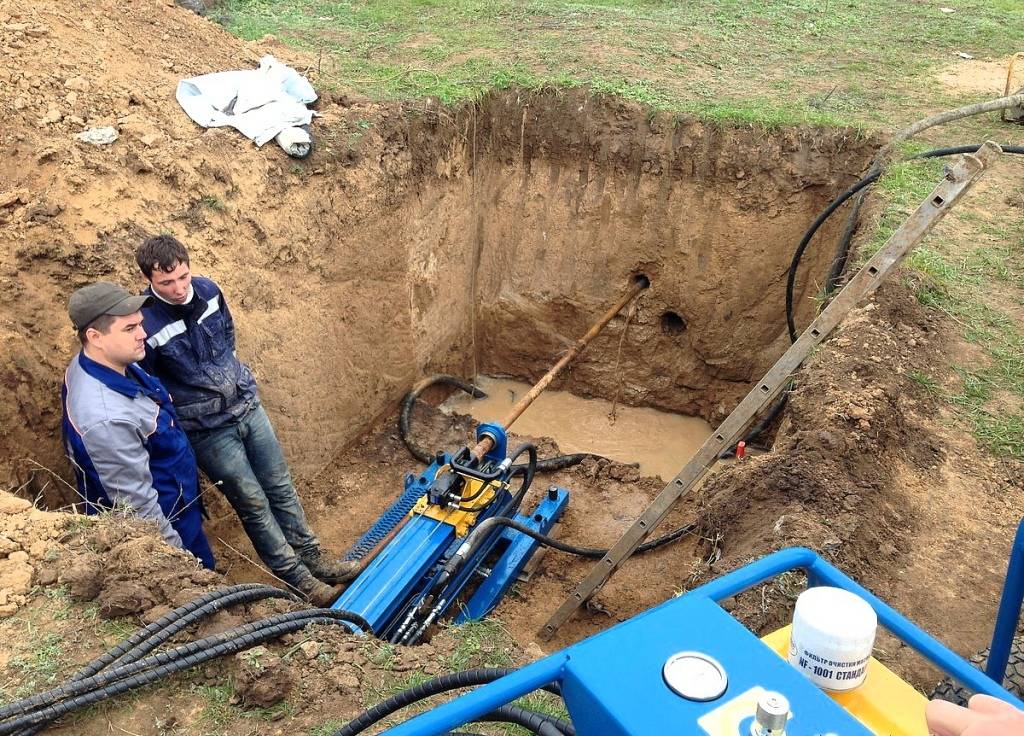

Чаще всего управляемый прокол выполняют в толще глинистого грунта под различными дорогами, например, под автотрассой или железнодорожным полотном. Для этого используют насосно-домкратный нажимной агрегат, например, такой как установка Ditch Witch P80.

Кроме того, понадобится набор расширителей, штанг, головок и другого инструмента, с помощью которого выполняют буровые работы.

Обязательно используют гидравлическую станцию. Необходимое силовое воздействие обеспечивает гидроцилиндр, приемлемая мощность агрегата составляет порядка 36 тонн. Работу станции должен обеспечивать двигатель внутреннего сгорания. Для наблюдения за ходом работ в толще грунта применяют средства беспроводной локации.

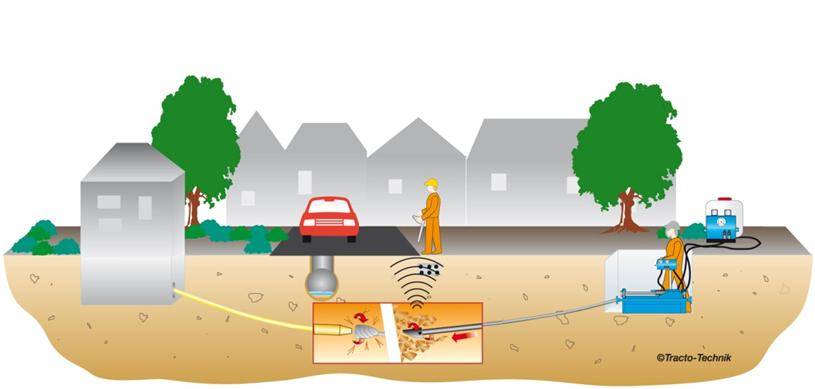

В качестве примера можно рассмотреть порядок работы локационного устройства Eclipse. В буровую головку помещают зонд, который передает сведения о ходе буровых работ.

Информация поступает на локатор. Здесь данные анализируются, в результате чего определяется точное расположение бурового инструмента в толще грунта, угол наклона буровой головки, соответствие ее движения составленному ранее плану работ. Одновременно контролируется состояние батареи зонда, с которого поступают сведения.

Буровая головка устроена таким образом, что часть ее поверхности скошена. Это улучшает производительность, но отражается на качестве работ.

Из-за скоса при продвижении в толще грунта положение головки будет постоянно отклоняться от вектора воздействия. Оператор должен постоянно корректировать траекторию движения головки, сверяясь с результатами локации.

Чтоб инструмент двигался строго по прямой, его необходимо вращать с постоянной скоростью. Первую стадию выполнения прокола начинают в стартовом котловане, а завершают – в приемном. Здесь вместо буровой головки на установку закрепляют конусный расширитель.

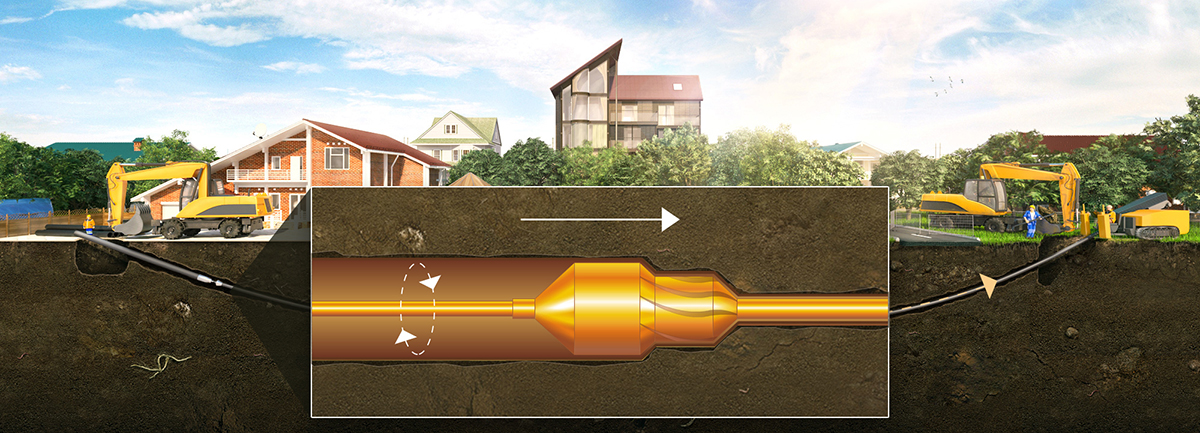

Это устройство проходит образовавшуюся горизонтальную скважину в обратном направлении, что позволяет расширить ее и уплотнить стенки.

После этого в получившееся длинное отверстие вставляется труба необходимого диаметра или футляр для прокладки коммуникаций. В зависимости от ситуации можно прокладывать не одну, а несколько труб. Дальнейшие действия состоят в том, чтобы эти коммуникации проложить и подключить к общей системе.

Во время подготовительных работ также необходимо продумать место хранения труб, которые должны находиться рядом с местом проведения бурения.

Обычно площадку для труб предусматривают рядом со стартовым котлованом. Размеры площадки для хранения зависят от длины труб, которая может достигать шести метров. Желательно, чтобы выбранные для прокладки трубы хранились в горизонтальном положении. Это упростит монтаж и снизит вероятность повреждения конструкции.

Кроме того, нужно обеспечить подъездные пути к стартовому котловану, чтобы беспрепятственно доставлять материалы и необходимую для проведения работ технику.

Сначала выполняется предварительное обследование места проведения работ на местности. Специалисты при этом используют проектную документацию, основываясь на которой, а также на результатах анализа объекта, составляется план выполнения прокола.

Если необходимо выполнить прокол под объектом, испытывающим серьезные транспортные нагрузки (трамвайные пути, автотрасса, железная дорога, метро и т.п.), трубы укладывают в специальных футлярах.

Возможные сложности и проблемы при укладке

Перед рытьем траншеи найдите на чертежах технической документации земельного участка залегающие сети коммуникаций: газопровод, телефон, отопление, электрические кабели. Если такой документации нет, то обратитесь в администрацию. В их распоряжении есть оборудование, способное найти существующую инженерную сеть на любой глубине. Это позволит в процессе рытья траншеи под водопровод не повредить другую сеть.

Если водопровод ведется от скважины на участке, никаких разрешающих документов не требуется. Но если вы подключаетесь к существующей сети или прокладываете трубу через соседский участок, потребуется официальное разрешение органов местной власти в письменной форме. В противном случае вы можете создать аварийную ситуацию, что грозит разбирательством в суде. С соседями необходимо договориться заранее и получить одобрение на земляные работы.

Проблемой может стать грунт: твердый, мягкий, заболоченный, каменистый или зыбкий. Прокладка водопровода в подобных условиях обойдется дороже, так как потребуется дополнительная защита и крепление всей системы.

Где применяется бестраншейная укладка

Метод подземной прокладки трубопроводов без траншей используется для проведения газовых, канализационных и водопроводных коммуникаций, электрических кабелей.

Бытовое использование технологии затруднено в силу сложности и дороговизны применяемого оборудования, поэтому данные работы проводят государственные организации и крупные частные компании.

Для частных заказчиков

Проложить кабель под дорогой или другим препятствием лучше всего в полиэтиленовой трубе диаметром 63, 90, 110 или 160мм. Для этих целей используется компактная, но мощная установка управляемого прокола Ditch Witch JT 30. Особенности выполнения работ данной установкой рассмотрены в разделе прокол под дорогой.

Ввиду существенного повышения энергопотребления и стремительного развития уже существующих на данный момент электрических сетей, сегодня пользуются высоким спросом силовые кабельные линии высокого напряжения, которые прокладывают под землей. Высокая экологическая безопасность современных кабелей данного типа и их устойчивость к разного рода негативным атмосферным явлениям позволяют выполнять переоборудование воздушных линий в кабельные и, таким образом, — освобождать большое количество площади, которую занимали линии электропередач. Благодаря чему высвобождается больше территории для строительства зданий. За последнее несколько лет стали часто возводить силовые КЛ с применением кабелей с изоляцией, изготовленной из сшитого полиэтилена и жилой из меди или алюминия, благодаря чему существенно увеличивается срок функционирования кабельных линий.

В настоящее время различают такие способы бестраншейной прокладки кабельных линий:

• прокладка кабельной линии под землей;
• прокладка в кабельных тоннелях;
• прокладка силового кабеля с сечением (выполняется, как правило, в затруднительных геологических условиях);

Весьма популярна сегодня бестраншейная прокладка кабель канала. Данный метод по праву можно назвать передовым, он широко используется как за рубежом, так и в РФ. При данном способе прокладки кабеля совершенно не нужно вскрывать грунт. Данный метод весьма удобен, когда есть потребность в том, что бы была выполнена прокладка силового кабеля в земле. Для того, чтобы выполнить бестраншейную прокладку кабеля, необходимо специальное оборудование, такое как бестраншейная машина. Она способна пробурить землю, проделывая скважину именно по той линии, которая была задана ранее и вывести ее в указанном месте. Затем сквозь пробуренную скважину прокладывают специальные футляры, которые представляют собой пластиковые трубы. При затягивании пластиковых труб применяется специализированный раствор, предназначенный непосредственно для бурения подземных, благодаря чему и образуется канал в земле. Особенно результативно сегодня используется бестраншейная технология для пластиковых, а также металлических труб величиной до 800 мм или отрезками в 20-100 м при небольших расстояниях. Стоимость прокладки кабеля вас также порадует.

Самостоятельное выполнение

Прокол под землей для водопровода можно сделать собственными силами. Без привлечения дорогостоящей техники и специалистов. Единственное ограничение, это длина необходимой трассы. Вручную получиться пробить не более 30 метров грунта.

Для этого понадобятся обычные инструменты:

• штыковая лопата;
• тяжелая кувалда;
• лом;
• ножовка по металлу или болгарка с аккумулятором.

Изготовить потребуется лишь острый пирамидальный или конусный наконечник. Его нужно делать только из инструментальной стали. Обычное железо быстро деформируется, встретив на пути твердые вложения в грунте. Также заранее необходимо подготовить саму трубу для водопровода.

Она должна быть толстостенной, из хорошей стали и диаметром 40 мм. Ее длина должна превышать размер прокола минимум на метр. При необходимости нужно нарастить трубу из кусков, используя качественную сварку. И желательно, чтобы получившийся трубопровод был идеально ровным.

Горизонтальный прокол для водопроводаИсточник speczakaz.info

Наконечник приваривают к одному концу трубы. По обоим сторонам дороги выкапывают по приямку. Финишный можно сделать небольшим. А вот с начальным придется повозиться. Его размер должен быть равным длине трубы и еще нужно прибавить пару метров для удобства в начале работы.

Трубу опускают на дно начальной траншеи. Ее острый конец упирают в грунт. По всей длине трубы, под нее подкладываются кирпичи с шагом в один метр. Причем положение необходимо создать четко горизонтальное, выровняв при помощи уровня.

Начинают бить кувалдой по другому концу трубы, вгоняя ее в грунт. Удары должны быть сильными и точными. Завершают прокол, когда острый конец покажется в финишном приямке. После этого спиливают наконечник и расплющенный ударами кувалды другой торец. И завершают прокладку трубопровода к дому.

Какие инструменты понадобятся

Прокол под дорогой можно выполнить своими силами. Перед началом работ необходимо подготовить следующий набор материалов и инструментов:

• аппарат для выполнения сварочных работ и болгарку;
• кувалду;
• арматуру или прутья из стали, диаметр которых должен составлять 25 миллиметров и более, а длина должна превышать ширину дороги сантиметров на десять;
• обрезки стальной трубы необходимого диаметра и такой же длины, что и прутья;
• насос с пластиковой трубкой диаметром 12 миллиметров;
• бочку, рассчитанную на двести литров;
• воронку с двухметровым шлангом.

Кроме инструментов, понадобятся недюжинная физическая сила и терпение.

Первое, что необходимо сделать — согласовать проект строительства, реконструкции

Выполнять прокол под дорогой без плана и согласования не стоит прежде всего по двум причинам. Первая причина

это личная безопасность. Может получится так, что под вашим участком уже проходят определенные виды коммуникаций, о которых вы не знали. Бывали редкие случаи, когда о скрытых довоенных коммуникациях не было известно даже после согласования проекта. Стоит все же подстраховаться, чтобы не проколоть прилегающую под вашим участком газовую трубу — последствия могут быть плачевными.

Вторая причина

по которой лучше сделать согласование — штраф от органов городского управления за несогласованные действия. Особенно это касается тех видов коммуникаций, которые выходят за пределы вашего личного участка: случаи, когда нужно войти в общую магистральную трубу и т. п.

Прокладка трубопровода методом прокола

Прокол – это такой метод бестраншейной прокладки труб, который зачастую применяется для монтирования трубопроводов в глинистом и суглинистом грунтах. Трубы, имеющие диаметр не более 600 мм, могут прокладываться таким методом на длину до 60 м. При этом методе бестраншейной прокладки труб грунт не вырабатывается, а уплотняется вокруг трубы в радиальном направлении. Для прокола необходимо весьма значительное усилие (от 150 до 3000 кН), которое создают с помощью лебедок, тракторов и бульдозеров, а чаще всего используют гидравлические домкраты.

Прокладка трубопровода методом прокола.

Для того чтобы уменьшить сопротивления грунта, а также силы бокового трения, на окончание трубы закрепляется конусный наконечник с диаметром основания на 20 мм больше, чем наружный диаметр прокладываемой трубы. При небольшом диаметре трубы конусный наконечник не устанавливается, а грунт прокалывается трубой (с созданием уплотняющего ядра). В таком случае точность выполнения прокола будет выше, чем с применением конусного наконечника, исходя из того, что, когда коническая поверхность встречается с какими-либо препятствиями в грунте (булыжники, валуны и т. п.), наконечник немного сдвигается от оси прокола и в дальнейшем прокол делается по дуге.

Прокол выполняется со скоростью 4 – 6 м/ч. Для того чтобы увеличить скорость прокола, применяется вибропрокол. При таком способе прокола статические усилия домкратов сочетаются с виброимпульсами, это позволяет увеличить скорость до 20 – 40 м/ч.

Существует еще одна разновидность прокола – гидропрокол, он применяется в легкоразмываемом грунте. Процесс гидропрокола заключается в том, что грунт, находящийся перед трубой, размывается с помощью специальной насадки и в образующуюся впадину продвигается труба. Существенными недостатками этой разновидности прокола является то, что возможно отклонения от оси прокладки и необходимы дополнительные расходы на организацию отвода пульпы.

Последовательность выполнения прокола

На определенном удалении от препятствия выкапывается котлован, в котором сооружается опорная конструкция, устанавливаются гидравлические домкраты. На поверхности этого котлована монтируется насос высокого давления для дальнейшего подключения домкратов. В технической характеристике домкрата, помимо величины усилия, которое он может создать, указывается величина хода его штоков или расстояние, на которое способна передвигаться нажимная плита, возвращаясь в начальное положение.

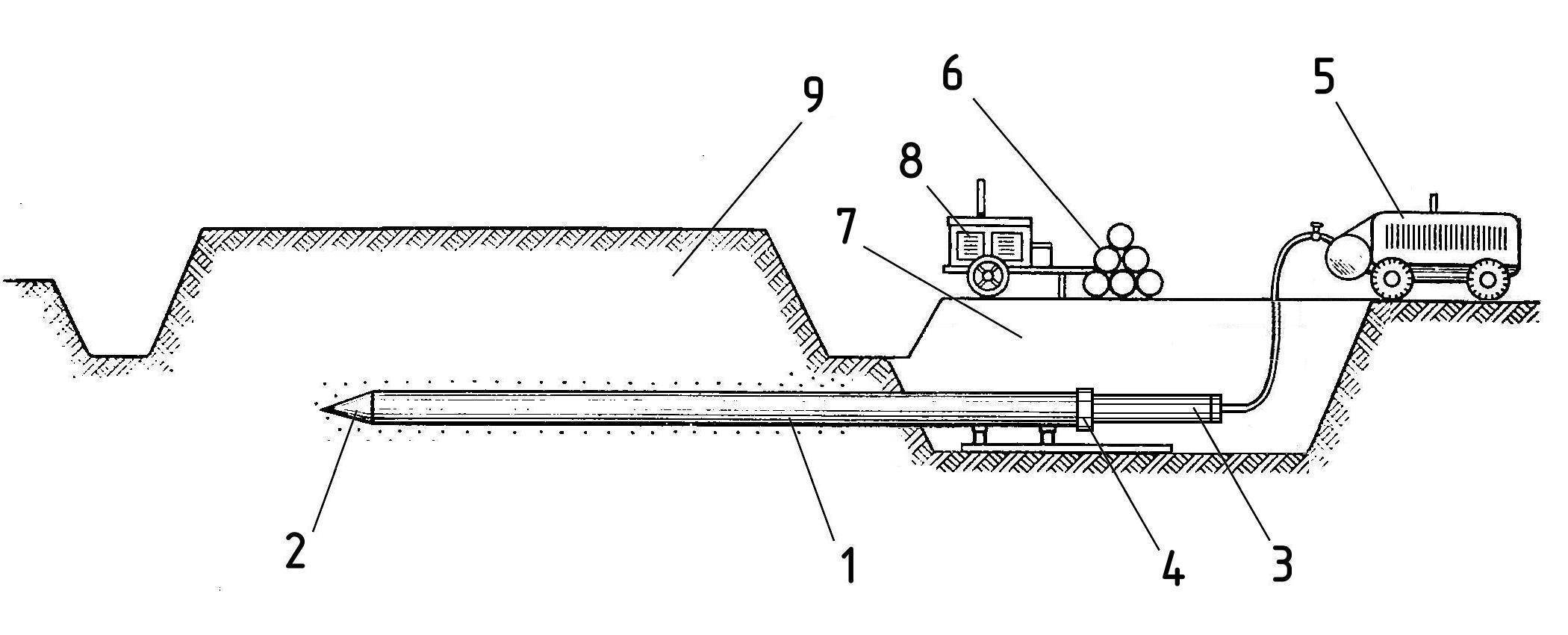

Схема бестраншейной прокладки труб методом прокола.

В котлован со смонтированными домкратами опускается протягиваемая труба с наконечником, имеющая специальное приспособление (предназначенное для передачи усилия от плиты домкрата на протягиваемую трубу), называющееся шомполом. Этот шомпол изготавливается из трубы, диаметр которой может быть больше или меньше диаметра протягиваемого трубопровода. В первом варианте шомпол надевается на трубу, во втором – вставляется внутрь трубы. Шомпол имеет диаметрально просверленные отверстия, расстояние между ними равняется ходу штоков домкрата. Первое звено протягиваемой с шомполом трубы имеет длину 6 – 7 м.

Дабы выполнить первый цикл прокола, к нажимной плите домкратов закрепляется только шомпол, а окончание протягиваемой трубы остается свободным. Когда труба вдавливается, наконечник защемляется грунтом, с помощью нажимной плиты домкратов, при ее возвращении в изначальное положение, вытаскивается шомпол. Результатом данного процесса будет то, что за свободным концом трубы, на расстоянии одного хода штока домкрата от нажимной плиты, образуется первое отверстие. В отверстия шомпола монтируется стальной стержень, который имеет диаметр 50 мм, и цикл повторяется.

Существуют установки, которые имеют подвижный упор, он подтягивает домкрат при обратном ходе штоков. В данном случае не требуется шомпол. Домкрат с подвижным упором и нажимной плитой перемещаются вслед за протягиваемой трубой до полного ее погружения в грунт, после чего возвращаются в изначальное положение. К свободному окончанию трубы приваривается очередное звено, и циклы повторяются.

ГНБ

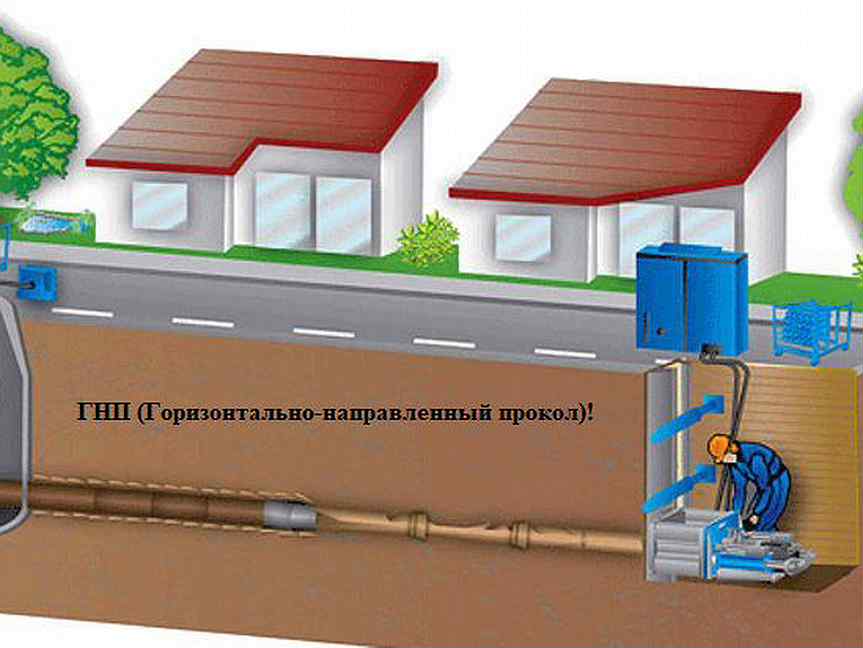

Технологию бестраншейной прокладки коммуникаций или прокол грунта применяют с целью затягивания трубы. При этом она может быть из любого материала, например, асбоцемента, полиэтилена или стали.

Преимущества методов направленного горизонтального бурения:

1. Возможность сохранения вида ландшафта. Исключения составляют точечное рытье колодцев и установка помещений хозяйственного предназначения.
2. Минимальный риск повреждения различных инженерных сетей и ранее проложенных коммуникаций.
3. Отсутствие необходимости в перекрытии движения автомобилей по магистралям.
4. Снижение затрат на обеспечение места проведения работ электроэнергией.
5. Значительное сокращение расходов на оплату рабочим, так как работников требуется значительно меньше.
6. Отсутствие необходимости восстановления асфальта, объектов, поврежденных при выполнении работ.
7. Снижение расходов, связанных с эксплуатацией коммуникаций.

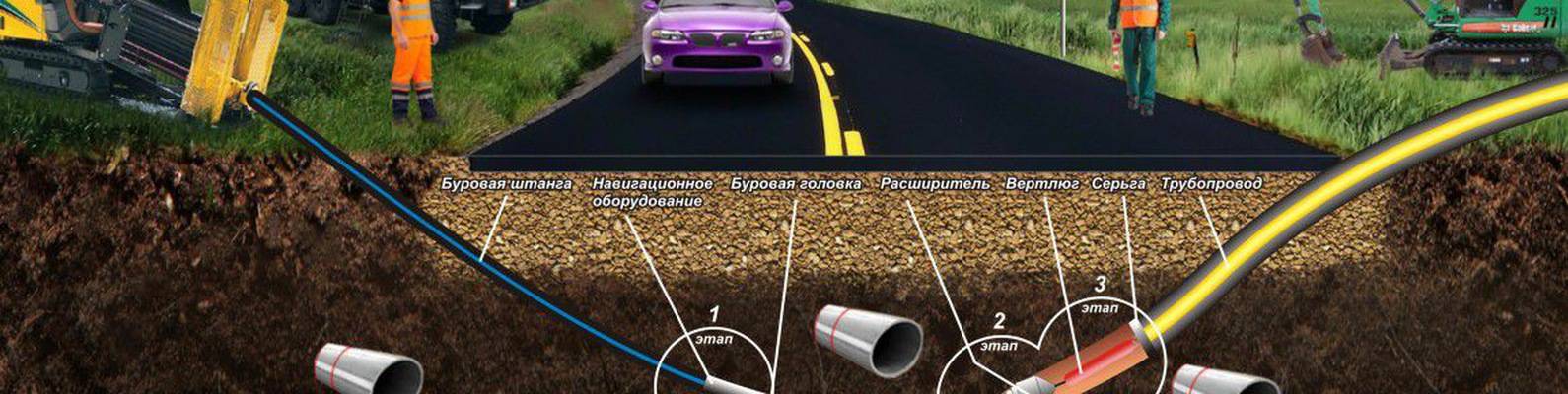

Горизонтальное бурения проводится в несколько этапов. Каждый из них следует выполнять точно по инструкции, соблюдая технику безопасности:

1. Геологическая разведка. Осуществляется с помощью забора проб почвы и радиолокации. Необходима для установления наличия установленных коммуникаций и типа грунта. На основе полученных данных производится выбор бурового оборудования.
2. Пилотное бурение. В результате под землей будет установлена штанга, весь канал будет пройден.
3. Расширение канала. Также выполняется запрессовывание или расширение трубопровода.

Процесс горизонтального бурения закончен. Остаются только работы по устройству колодцев и другие.

Качество и точность выполненных работ зависит, в первую очередь, от способа проведения работ и используемого оборудования. Сегодня специалисты предпочитают применять УГБ.

Если требуется точность, рекомендовано применять установки для прокола почвы или оборудование для микротоннелирования.

Ещё около 10 лет назад технология прокола грунта была диковинкой. Но сегодня горизонтально направленное бурение используется во многих городах России. Применение метода ГНБ занимает около 95% от общего количеством прокладки коммуникаций.

На сегодняшний день качественными установками для осуществления горизонтального бурения является наша установка УПГ. Это технология, которая обладает лучшими характеристиками.

Существует множество моделей с различными характеристиками.

1. Буровая техника с проколом.
2. Установка с трубой.
3. Установка разрушения труб.
4. Универсальный бур.
5. Горизонтальный грунтовый мотобур.
6. Горизонтальная установка промывкой.
7. Навесной буровой станок.
8. Гидравлическая приводная установка.

Также компания предлагает смесительные установки бентонита.

Сегодня одним из самых популярных методом прокладки труб считается бестраншейный. При помощи специального оборудования делается прокол. Он также называется пилотной скважиной. После выполнения проводится расширение прокола. Скважина смазывается при помощи бентонита, а с противоположного конца запрессовывается и втягивается трубопровод с начального котлована.

Методика, при которой делается прокол грунта, обладает рядом преимуществ. В первую очередь подобный способ установки коммуникаций позволяет сохранить целостность асфальтового покрытия. Также при проколе отсутствует необходимость восстановления нарушенных объектов.

Процесс выполнения прокола контролируют при помощи высокоточного оборудования, что позволяет добиться точности и исключить повреждения асфальта, расположенных рядом коммуникаций.

Направленное бурение во время осуществлении прокола почвы позволяет снизить финансовые и экономические затраты. Также подобная методика позволяет избежать нанесения ущерба окружающей среде.

На сегодняшний день способы бестраншейной прокладки труб уже заменяет устаревшие методы. Разработано множество различных установок для горизонтального бурения.

В Европе популярностью пользуются установки для прокола грунта, обладающие точностью и экономичностью особенно при расходе растворов бентонита.

Выделяют три основных вида бурения, каждый из которых имеет свою классификацию:

1. Неуправляемое бурение. Сюда входят бурение проколом, земли, глухих отверстий, применение отбойника и ударной бурение.
2. Управляемые методы. К ним относятся трех- и двухступенчатые методы, ударное бурение, с отбойником, глухих отверстий, с промывкой, шнековое бурение, с управляющей трубой.
3. Санация трубопровода. В свою очередь может быть выполнена при помощи разрушения и обновления, с втягиванием, с обновлением точного положения и с применением вспомогательной трубы.

Метод выполнения скважины подбирается с учетом грунта, сложности и объема работ.

Устройства для выполнения прокола грунта на базе насоса

Насосные установки применяются в канализации, водоснабжении, отоплении, подаче топлива и масла. Также существуют установки, работающие на базе насоса. Они используются для размывания грунта. Также встречаются способы, когда обсадная труба, имеющая острый край, проводится на определенной глубине. Внутри нее проводится труба, по которой и подается вода под напором.

Почва размывается, а обсадная труба под собственным весом опускается вниз рабочим. Метод прокола, в основе которого лежит подобная технология, пользуется популярностью.

Способ проведения коммуникаций возник в случаях, когда при проведении инженерных сетей возникает необходимость пересекать автомобильные ли железные дороги, другие коммуникации. Перед проведением работ следует установить наличие и глубину залегания коммуникаций.

Прокол почвы осуществляется при помощи специального оборудования. Работа должна проводиться только высококвалифицированными специалистами. Установки с насосом требуют достаточной физической силы. С помощью машины можно проложить коммуникации протяженностью 15 метров и диаметром до 50 метров.

Перед работой с обеих сторон дороги роют котлованы. В первом по направлению к финишному котловану осуществляют прокол. На один конец трубы фиксируют остроконечную насадку. Ко второму присоединяют шланг от насоса, который устанавливается в емкости с водой. Она по шлангу выходит под большим напором.

Направление прокола определяется заранее. Сила воздействия на трубу определяется типом грунта. Чем он мягче, тем требуется меньше сил.

Насосная установка должна быть достаточно мощной, а шланг иметь нужную длину

Важно следить за уровнем воды, чтобы ее расход был достаточно интенсивный. Большая часть воды возвращается вместе с размытым грунтом в приямок

Ее можно применять повторно с помощью насоса.

Для исключения поломки насосной установки в результате попадания туда крупных частиц необходимо установить фильтр для глубокой очистки. Объем емкости для воды должен составлять не менее 500 литров.

Труба, с помощью которой проводится прокол, возможно делать многосекционной. Удлинение осуществляется с помощью муфт. Насадка фиксируется на резьбе. Это необходимо для того, чтобы была возможность провести замену при необходимости. Шланг к трубе должен прикрепляться с помощью разборного соединения. Работа должна выполняться двумя рабочими в целях безопасности и удобства.

Прокладка труб методом прокола трубопровода: правила и рекомендации специалистов по проколу грунта

В случаях, когда коммуникации пересекают железнодорожные пути или автомобильную магистраль, прокладка труб затруднена или невозможна. Для решения проблемы используется метод прокола грунта. Технология позволяет провести инженерные сети в особо сложных условиях.
