Промышленные вентиляционные системы и установки

План-схема расположения отопительно-вентиляционных установок

План-схема расположения отопительно-вентиляционных установок представляет собой, так называемый общий графический документ, и является неотъемлемой составной частью комплекта документации марки ОВ. Согласно правилам выполнения подобных документов он составляется для крупных по своим размерам и сложным в смысле технологии производственных объектов. План-схема, как правило, содержит: обозначение контуров здания, координационные оси, общие размеры между крайними осями, место ввода теплоносителя, местоположение отдельных отопительно-вентиляционных установок.

На расположение установок указывают точки диаметром миллиметра. При составлении таких чертежей порядковые номера и марки проставляются на полках линий-выносок. Под полками линий-выносок в скобках обозначаются номера листов, на которых изображены чертежи установок.

План-схема расположения отопительно-вентиляционных установок
в одноэтажном производственном здании

Разновидности вентиляционных систем

Система воздухообмена, так или иначе, есть на любом объекте. В большинстве случаев вентиляция осуществляется естественным путем, то есть через оконные проемы, дверные щели, вентиляционные решетки, воздуховоды и каналы. Однако на промышленных предприятиях, где персонал часто имеет дело с вредными растворами и токсичными веществами, а для поддержания оборудования в норме требуется соблюдение особого температурного режима, естественной системы воздухообмена может быть недостаточно. Тогда создается комплекс инженерных решений с использованием вентиляторов, насосов и фильтрующих элементов. Он называется принудительной (механической) вентиляцией. По принципу работы подразделяется на следующие типы.

1. Вытяжная система. Она состоит из ряда автономных вытяжек с объединенными воздуховодами и канальных вентиляторов, необходимых для побуждения движения воздушных масс. Вытяжная система эффективна в случае, если нужно предотвратить распространение вредных веществ, локализованных в одной зоне промышленного объекта (в сварочных цехах, мастерских, занимающихся деревообработкой и на других участках). Она удаляет воздух из обслуживаемой зоны, обеспечивая тем самым защиту от загрязнения смежных объектов.
2. Приточная система. Это решение подходит для малозагрязненных объектов большой площади. Приточная система вентиляции подразумевает принудительную подачу воздуха из внешней среды. Делается это с помощью вентиляторов, насосов, каналов и другого оборудования. При организации приточной вентиляции удается контролировать температуру, объем поступающего воздуха и скорость его потока, что и является главным преимуществом подобного инженерного решения.

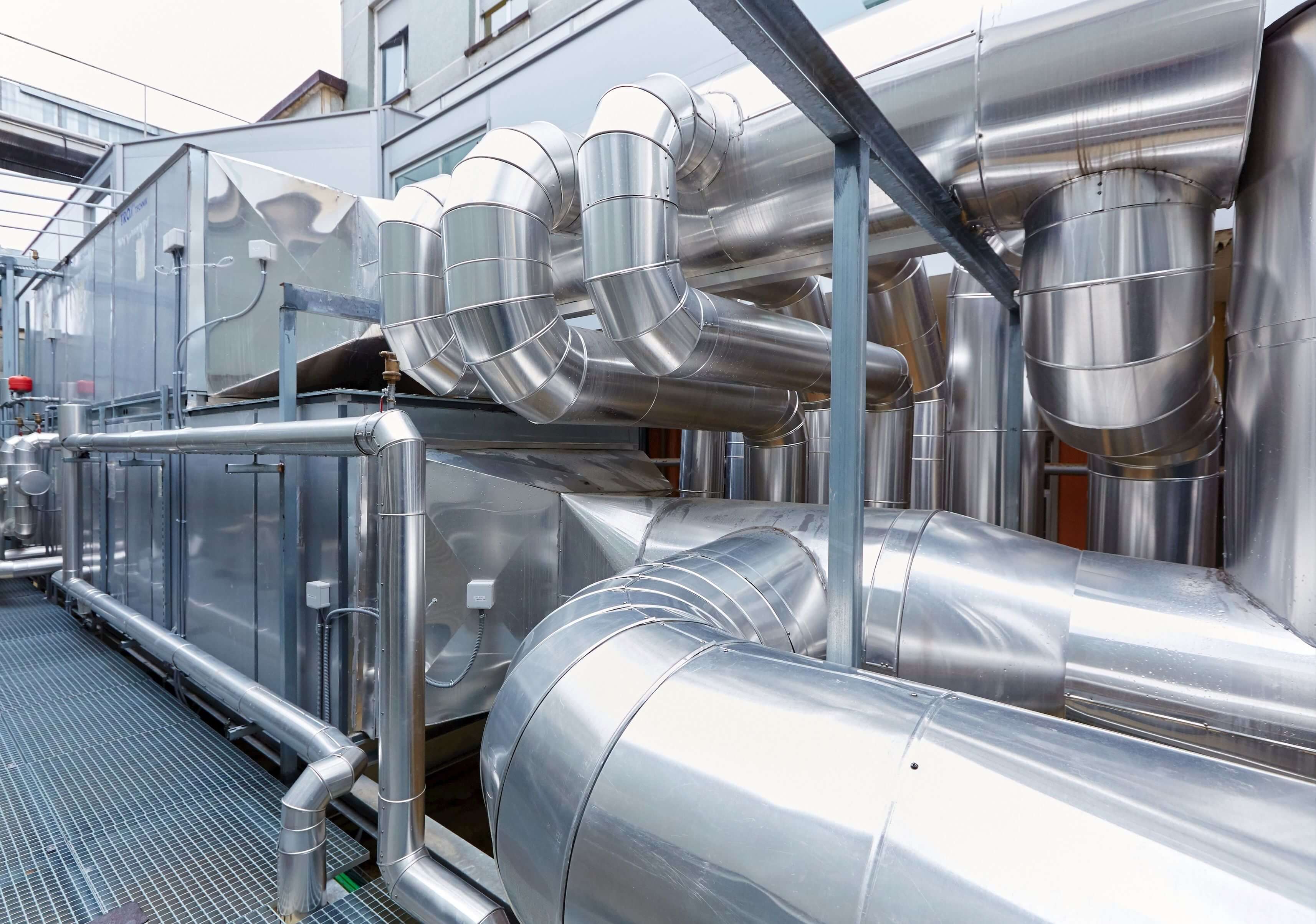

Промышленная вытяжная вентиляция

3. Приточно-вытяжная система. Она представляет собой комбинацию установок, занимающихся удалением, фильтрацией воздушных масс, а также их подачей и подготовкой. Подобные комплексы устанавливаются на предприятиях с высокими требованиями к воздухообмену. Приточно-вытяжная система может дополняться контроллерами и системами автоматики, что повышает ее общую производительность.

Системы вентиляции классифицируются не только по принципу работы, но и по особенностям обслуживаемой территории. Так, комплексы оборудования делятся на:

• Общеобменные
• Местные
• Технологические

Первые нужны для обеспечения нормального микроклимата внутри помещений, не имеющих специальных требований (офисные здания, бизнес-центры, административные объекты). Местные системы вентиляции используются для удаления загрязнений и подачи свежего воздуха в пределах конкретной рабочей зоны. Технологические комплексы проектируют и устанавливают в местах размещения производственного оборудования.

Выбор оптимальной вентиляционной системы осуществляется инженерами-проектировщиками. Они опираются на требования технического задания, существующие строительные стандарты, а также на результаты проведенных обследований, анализов и технико-экономических расчетов.

Классификация систем промышленной вентиляции

Порядок выбора
вентиляционной установки осуществляется в соответствии с требованиями,
предъявляемым к вентиляции. Системы промышленной вентиляции можно
систематизировать по трем факторам:

1. По принципу действия – естественные и
   принудительные.

Работа естественных
систем обеспечивается за счет разности показателей температуры, давления
изнутри и снаружи помещения. Для циркуляции воздуха применяются технические отверстия,
а регулировка осуществляется при помощи форточек или задвижек.

Применение естественной
системы выгодно в финансовом плане, но уровень эффективности довольно низкий,
особенно в промышленности и больших помещениях, особенно там, где производство связано
с выбросом токсичных веществ. При помощи данных систем, как показывает
практика, контролировать можно лишь температурно-влажностный режим.

Принудительные системы
носят еще одно название – механические, поскольку они функционируют с
применением особого оборудования. Внешняя среда не имеет никакого влияния на
эти системы. Механические системы вентиляции можно применять на всех видах
производства, они способны улавливать опасные, обладают широким радиусом
воздействия, а также, помимо очистки воздуха, могут влиять на уровень тепла и
влажности.

По зоне обслуживания – общеобменные и локальные.

Общеобменные обслуживают
весь объем помещения. Они безопасны и удобны, если в цехах отсутствуют
сосредоточенные рабочие зоны либо вещества, опасные для организма, в небольшом
количестве и в равномерной степени распределены в рабочем пространстве.

Локальные системы
вентиляции осуществляют обмен воздушных потоков в определенных местах промышленных
помещений. Они высокоэффективны, если на производстве имеются
сконцентрированные участки выбросов токсичных веществ, распространение которых
крайне опасно.

По назначению – приточная, вытяжная и
приточно-вытяжная системы вентиляции.

Правильный порядок выбора
вентиляционной установки заключается в предварительном изучении подробностей
каждой системы.

Особенности приточной промышленной вентиляции

Приток осуществляется путем нагнетания свежего воздуха во внутреннее пространство, а отток – за счет разности показателей давления внутри и снаружи помещения. Приточные системы рекомендуется использовать в области промышленности, не связанной с выбросом отходов.

Особенности вытяжной промышленной вентиляции

В данном случае отток загрязненного воздуха выполняется принудительным способом, а поступление чистого воздуха – естественным. Вытяжная вентиляция отлично подойдет для очищения воздуха от ядовитых веществ, устранения неприятных запахов, испарений влаги, снижения уровня углекислого газа. Однако, отсутствует возможность контролировать показатели приходящего воздуха.

Приточно-вытяжная вентиляция

При работе приточно-вытяжной вентиляции приток и отток воздуха осуществляются механическим способом. В итоге формируется качественный и оптимальный воздухообмен с параллельным очищением воздуха и возможностью контролировать температурно-влажностный режим. Приточно-вытяжная система кондиционирования предоставляет на выбор два варианта распространения воздушных масс: перемешивание или вытеснение.

Помещение, где актуально применение вентиляционных установок

Категории помещений, где
требуются промышленные вентиляционные установки:

Холодные. Например,
металлообрабатывающая и лесная промышленность, сварочные и механические цеха.
Их отличительная особенность – множество твердых или газообразных опасных
веществ в воздухе.

Горячие – сталелитейные и
кузнечно-прессовые производства, кулинарные цеха.

Пропарочные – например,
швейное производство.

В каждом отдельном случае требуется разработка собственной вентиляционной системы. Вентиляционный завод Интех выполняет весь комплекс работ от проектирования и производства, до установки и технического обслуживания.

Требования к вентиляционным системам

Из-за превышающего норму содержания в воздухе некоторых примесей, возрастает угроза пожарной безопасности промышленных предприятий. Для успешного контроля над составом и температурой воздушных масс, а также для обеспечения эффективного воздухообмена осуществляется монтаж систем промышленной вентиляции.

Создание безопасного рекомендованного микроклимата для участников производственного процесса и производства в целом – обязательное условие для законного функционирования предприятия. В настоящее время на государственном уровне регламентированы нормы и требования, которые должны быть учтены инженерами-проектировщиками, среди них:

• Эксплуатационные.
• Энергосберегающие.
• Требования к пожаробезопасности.
• Санитарно-гигиенические.
• Экологические.
• Акустические.

Соблюдение обозначенных требований позволяет осуществить проектирование промышленной вентиляции грамотно и гарантировать содержание помещений для персонала и цехов в установленном порядке. Нарушение регламентированных стандартов способно привести к тому, что контролирующие органы закроют производство, и компания будет обязана выплатить крупный штраф.

Особенности составления проекта разных типов систем

Проектирование системы вентиляции и кондиционирования подразумевает несколько больший фронт работ, так как в этом случае необходимо оборудовать разводку охлаждающей установки. В зависимости от выбранного устройства (сплит-система, канальный кондиционер или центральная магистраль кондиционирования), разнятся и масштабы проекта. Сплит-система представляет собой отдельно функционирующую структуру, никак не связанную с вентиляцией, а значит, и с притоком свежего воздуха. При этом воздушные потоки циркулируют без вливания дополнительных порций воздуха.

Соответственно, проектирование вентиляции и кондиционирования такой системы требует меньших затрат. Если планируется монтаж совмещённой системы, то делается упор на производительность оборудования. Создание проекта кондиционирования методом прокладки центральной магистрали происходит непосредственно перед строительством короба здания, в этом случае учитывается возможность разводки каналов, чтобы обеспечить каждое из помещений возможностью регулирования параметров воздушной среды.

Проектирование вентиляции в частном доме, прежде всего, зависит от используемого при строительстве короба материала. Если применяется сруб или гладкая доска, а отопление печного типа, то нет необходимости в дополнительном оборудовании (с учётом небольшой площади жилья), так как основная система циркуляции воздушных потоков – естественная.

Вытяжка устанавливается на кухне и в санузле – эти помещения ввиду повышенных значений температуры и влажности требуют особых условий, соответственно, кратность воздухообмена должна быть выше, чем в прочих помещениях. Для обеспечения данных условий предпочтение по установке вытяжного оборудования отдаётся именно этим помещениям. Руководство по проектированию вентиляции подразумевает выполнение ряда правил, среди которых:

1. Предварительный анализ помещения.
2. Расчёт основных параметров (воздухообмен, его кратность, сечения вентиляционных каналов, производительность оборудования).
3. Определение наиболее подходящей конструкции сети воздуховодов с возможностью технического обслуживания, что обеспечивается удобством доступа к основным узлам системы.
4. Подбор оборудования на основании ранее рассчитанных параметров помещения.
5. Оснащение вентиляционной системы защитой от шума.
6. Обеспечение теплоизоляции вентиляции.

Данная цепочка действий включает в себя дополнительные нюансы, например, подбор материала воздуховодов, возможность быстрой реорганизации и ремонта на случай, когда система полностью вышла из строя.

Планы и разрезы систем отопления и вентиляции

Для того чтобы более детально отобразить все системы отопления и вентиляции составляют чертежи планов и разрезов, которые в большинстве случаев совмещаются с планами и разрезами систем вентиляции и кондиционирования воздуха. При этом планы таких систем лучше всего изображать в виде проходящего непосредственно под перекрытием здания горизонтального разреза. На практике такие разрезы обычно выполняются тогда, когда по плану недостаточно понятно, каким именно образом следует выполнять работы по монтажу систем отопления, вентиляции и кондиционирования.

На изображении ниже, расположена часть, плана производственного здания в которой спроектирована сеть отопления помещения с вентиляционной камерой находящейся между координационными осями . В данной отопительной системе сплошной основной линией обозначены радиаторы, трубопроводы, стояки, а также системы подогрева поступающего в вентиляционные установки воздуха. Ввиду того, что диаметр воздуховодов составляет более миллиметров, то для их вычерчивания используются две линии.

Чертеж части плана производственного здания
с сетями отопления и вентиляции

Установки, которые предназначены для приточной вентиляции с подогревом воздуха обозначаются при помощи марок и . Для их обозначения в вентиляционной камере использованы упрощенные изображения. Более подробные изображения этих установок находятся на чертежах и , на которые указывают номера листов под выносными полками и . В разветвленную сеть воздуховодов подогретый и отфильтрованный, чистый воздух нагнетается с помощью вентиляторов. В помещениях он распределяется сверху вниз через специальные зонты. К ним он поступает по имеющим диаметр миллиметров четырем вертикальным воздуховодам, следующим от вентиляционной установки . Что касается вентиляционной установки , то от нее воздух выводится наружу через расположенный под полом специальный канал.

Как уже было сказано выше, разрезы рекомендуется выполнять только по тем частям зданий, где точное устройство систем отопления, вентиляции и кондиционирования воздуха плохо читается по плану. На разрезе указаны диаметры воздуховодов, изображена их конфигурация, проставлены отметки осей трубопроводов. Система расположенных в вентиляционной камере трубопроводов частично представлена сплошными основными линиями, имеющими буквенно-цифровое обозначение и . Трубопроводы предназначены для того, чтобы по ним подводить тепло к вентиляционным установкам и от помещенных вдоль стены здания по оси Б отопительных агрегатов и . Трубопровод, имеющий буквенно-цифровое обозначение предназначен для того, чтобы по нему отводить конденсат (то есть охлажденную воду).

Разрез производственного здания

К оборудованию цеха также относится и вытяжная вентиляция. Трубы и , показанные на чертежах, представляют собой элементы естественной вентиляции, которые выводятся наружу через специальные отверстия в перекрытии. Образующиеся в цехе в процессе производства вредные пары удаляются через них из помещения благодаря естественной тяге.

На приведенном плане и разрезе системы вентиляции и отопления здания обозначены:

• Отметки пола вентиляционной камеры ( );

• Координационные оси

• Расстояния между координационными осями

• Оси низа и горизонтальных участков воздуховодов

• Привязки осей низа и горизонтальных частей воздуховодов к координационным осям

• Количество секций радиаторов

• Обозначения стояков отопления

Привязки отопительно-вентиляционных установок и технологического оборудования к координационным осям.

Этапы проектирования вентиляционных систем

Используемые инженерные комплексы могут сильно различаться между собой, в зависимости от масштабов и специфики деятельности промышленного объекта, однако все они имеют одну особенность ― большое число конструктивных элементов, связанных в единую цепочку. Это значит, что проектированием подобных систем могут заниматься только специалисты с высоким уровнем профессиональной подготовки, а сам процесс должен проходить с обязательным соблюдением всех этапов.

1. Получение исходных данных
   1. Определение характеристик объекта, требований к воздухообмену в нем
   2. Анализ планировки помещений, их габаритов и конфигурации
   3. Оценка условий работы на промышленном объекте, уровня концентрации вредных веществ, интенсивности их поступления в воздух
   4. Анализ климатических условий, уровня влажности, температуры окружающей среды
   5. Обследование конструкций здания и проложенных в нем инженерных коммуникаций

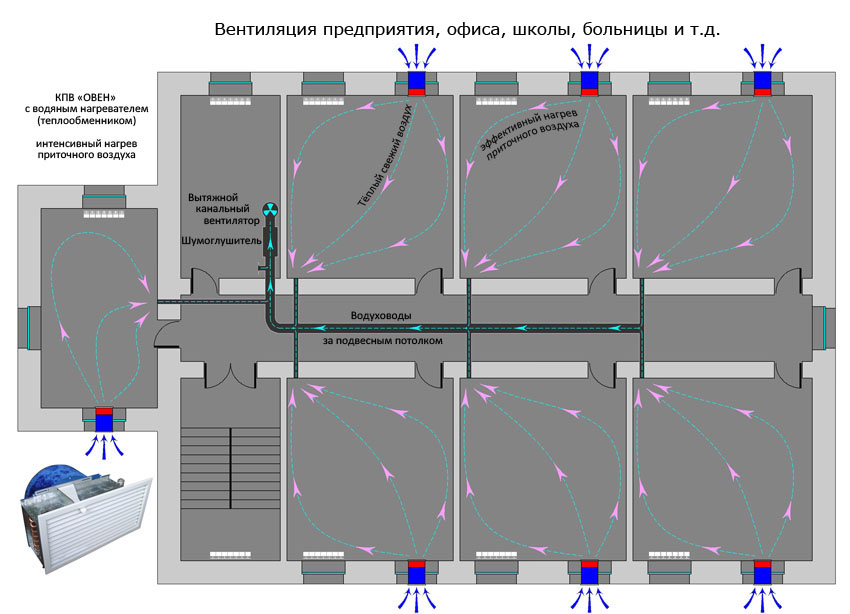

Приточная промышленная вентиляция

2. Формирование технического задания
   1. Описание требований к мощности и другим характеристикам системы вентиляции
   2. Определение вида и типа подходящего инженерного комплекса
   3. Описание особенностей объекта, на котором будет работать система, условий его эксплуатации
3. Проведение аэродинамического, гидравлического, технико-экономического и прочих расчетов, необходимых для проектирования
4. Выбор и описание оптимальных технических решений

Все детали проекта отражаются в текстовой части документа. К ней прилагаются чертежи, схемы и планы, помогающие в монтаже вентиляционной системы. Проект и его отдельные элементы проходит обязательную процедуру согласования, а после его реализации созданный инженерный комплекс тщательно тестируется на наличие дефектов и недочетов. Убедившись в их отсутствии, можно приступать к проведению пусконаладочных работ и обучению персонала промышленного объекта особенностям эксплуатации созданной вентиляционной системы.

Если у вас остались вопросы по подготовке инженерных коммуникаций на объектах B и B+, задайте их сотрудникам компании “Авитек Инжиниринг”. Специалисты проконсультируют по ключевым аспектам данной работы, а также рассчитают стоимость и сроки проектирования и установки вентиляционной системы.

Виды промышленной вентиляции

Используются три основных способа промышленной вентиляции:

• Приточная. Осуществляется забор внешнего воздуха и подача его при помощи вентиляторов в помещения. Отработанный воздух удаляется при помощи инфильтрации через проемы, неплотности ограждений или через выходные воздуховоды.
• Вытяжная. Забор воздуха ведется из помещений, с особой интенсивностью возле мест выделения вредных веществ. Подача свежего воздуха осуществляется при помощи подающих воздуховодов за счет перепада давления и, частично, при помощи инфильтрации.
• Комбинированная. Система состоит в одновременном использовании приточного и вытяжного контуров. Является наиболее эффективной и сбалансированной, позволяет точно организовать приток свежей струи и вытяжку отработанного воздуха, что сделало ее наиболее предпочтительной и распространенной.

По типу локализации системы могут быть:

• Местная. Комплекс оборудования обслуживает определенный участок производственного здания.
• Общеобменная. Комплекс оборудования обеспечивает вентиляцию всего здания целиком.

Часто применяются оба вида одновременно – общеобменная работает в обычном режиме, а для усиленной вентиляции проблемных участков устанавливают дополнительный местный контур. Такое решение дает возможность эффективного воздухообмена на местах без усиления общей вентиляционной сети, которое может оказаться слишком затратным и трудоемким.

Оборудование для вентиляционных систем

Назначение и классификация промышленной вентиляции полностью зависят от целевого применения самого помещения. Но всё же сегодня чаще делается упор на принудительную циркуляцию воздуха.

Но принудительная система предоставляет больше возможностей. Так, можно объединить промышленные системы вентиляции и кондиционирования, что позволит контролировать температуру воздуха в помещении. С этой же целью используются рекуператоры, которые являются частью вентиляционных установок. Такие устройства направлены на снижение затрат электроэнергии благодаря особенностям конструкции.

Приточный и вытяжной воздух проводят по отдельным каналам через рекуператор. Система устроена так, что оба потока не смешиваются, но теплообмен между ними всё же происходит.

Таким образом, вентиляция промышленных предприятий является не только эффективной, но ещё экономически выгодной. Рекуператоры – оборудование дорогостоящее, а их действие более заметно именно при обслуживании больших площадей.

Ещё одним видом вентиляционных установок является наборная система. Для неё выделяется отдельное помещение. Это объясняется крупными габаритами данных устройств. Их конструкция может совмещать в себе и систему фильтрации. Наиболее дорогостоящим решением является совмещённая промышленная вентиляция и кондиционирование. Если нагрев воздуха в вентиляционной установке может осуществляться посредством калорифера, то охлаждение воздушных потоков происходит путём монтажа отдельной центральной или же совмещённой системы кондиционирования.

Создание проекта вентиляции

Проектирование промышленной вентиляции состоит из нескольких этапов:

Оценка основных условий (площадь помещения, особенности его конфигурации, количество человек, находящихся в помещении, оборудование, которое будет отдавать тепло).
Учёт климатических условий (давление и температура воздуха, скорость ветра).
Принимается во внимание целевое назначение помещения: может потребоваться местная вытяжная система наряду с естественной или приточно-вытяжной вентиляцией общего типа.
На основании вышеперечисленных условий производится расчёт, который включает в себя:

• вычисления воздухообмена и его кратности;
• расчёт сечений воздуховодов, их длины;
• если в проекте заложены дополнительные вентиляционные отверстия, то необходимо рассчитать их площадь.

Выбор материалов и оборудования.

Проектирование вентиляции промышленного здания крайне ответственная задача, так как при отсутствии прочих источников доступа воздуха необходимо обеспечить достаточную циркуляцию в помещении для создания нормальных условий труда. В случае необходимости следует оборудовать возможность оттока отработанного воздуха или вредных веществ, что выполняется посредством установки специальных отсосов. Монтаж промышленной вентиляции включает в себя ряд задач, среди которых:

• прокладка вентиляционных каналов;
• установка и наладка оборудования.
• испытание вентиляционной системы на герметичность и эффективность.

Особенно ответственной задачей является выбор материала воздуховодов. Если планируется монтаж промышленной системы вентиляции на пожаро- и взрывоопасных участках, то применяются вентиляционные каналы из несгораемых материалов. Такое же решение принимается и для обустройства помещений с высокой температурой воздуха (от 80о и выше). Стандартным решением для подавляющего большинства прочих производственных помещений является оцинкованная сталь.

На участках сложной конфигурации применяются гибкие гофрированные трубы. Если есть возможность, устанавливаются так называемые колена. Преимущества стальных воздуховодов перед гофрированными очевидны – повышенная прочность, долговечность. Но гибкие вентиляционные каналы позволяют прокладывать пути для притока или оттока воздуха в наиболее труднодоступных местах.

Оборудование систем промышленной вентиляции

вентиляторы системы «улитка»

Общеобменная вентиляция выполняет функцию очищения воздушной среды методом разбавления загрязненного воздуха чистым. Работает по схеме приток-выдув и позволяет фильтровать отработанный воздух.

Воздух подается и удаляется эжекторами или вентиляторами по воздуховодам. Для сбора пыли оборудуют пылегазоприемники или фильтры. Воздух нагревается калориферами, охлаждается при помощи распыления влаги. В цех он подается через приточные насадки.

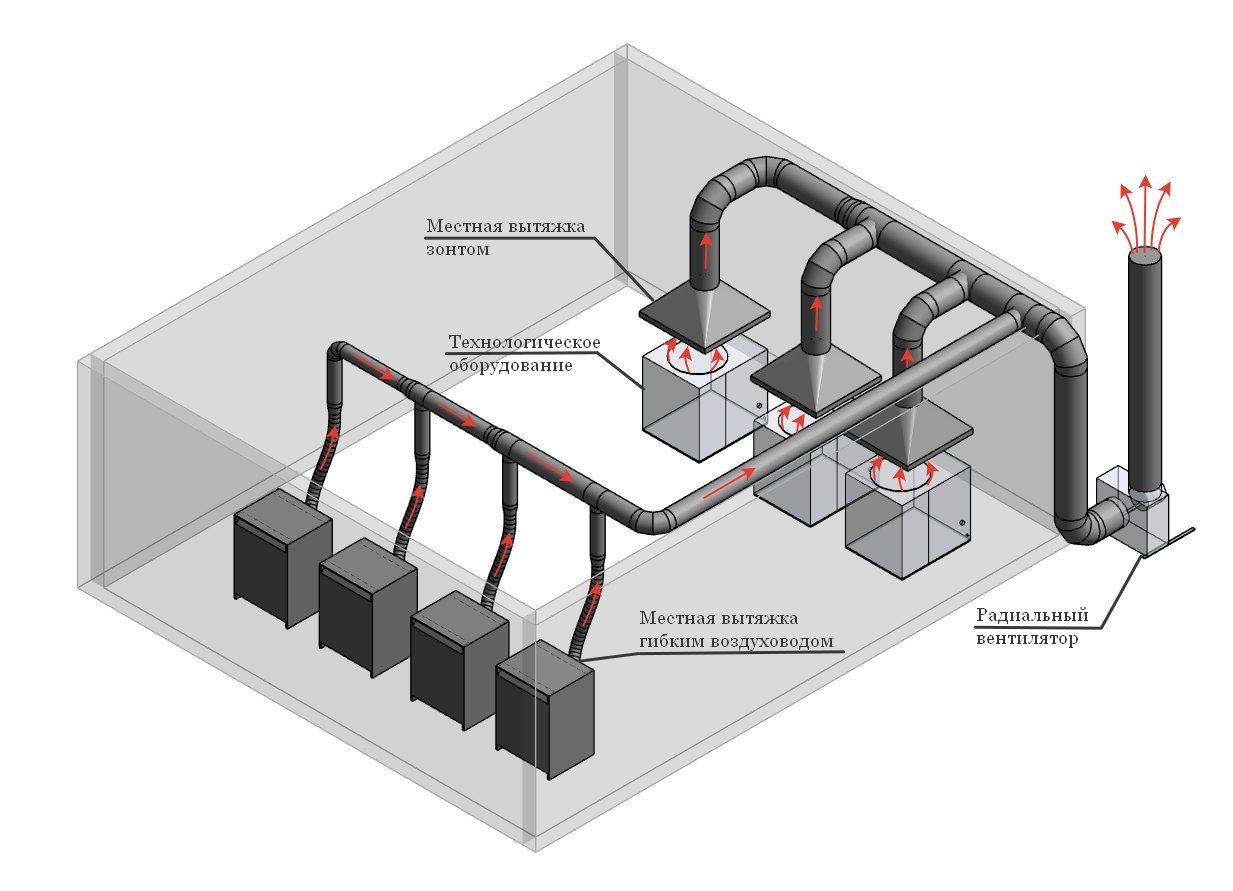

Местная вентиляция промышленного предприятия создает необходимый микроклимат на одном или нескольких отдельных участках.

Используются следующие установки:

• воздушный душ;
• завесы воздушные и воздушно-тепловые;
• оазисы воздушные;
• зональная вентиляция;
• вытяжные шкафы;
• кожухи защитно-обеспыливающие;
• отсосы бортовые;
• зонты вытяжные;
• панели всасывающие;
• вентиляционные установки.

Аварийная вентиляция промышленных зданий

Аварийная вентиляция используется в промышленных зданиях и помещениях при аварийных выбросах вредных или взрывоопасных веществ.

Высота размещения вытяжного аварийного оборудования зависит от удельного веса возможных выбросов. Приточные аварийные системы не предусматриваются.

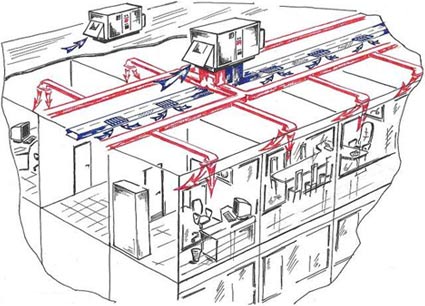

Приточно-вытяжные вентиляционные установки

      Приточно-вытяжные установки работают по следующему принципу

      Приточно-вытяжные установки имеют следующие преимущества:

— Чаще всего приточно-вытяжная вентиляция в такой установке использует функцию охлаждения и подогрева воздуха.
Для промышленных, общественных, административных, и даже для жилых помещений, приточно вытяжная вентиляция целесообразна не только с санитарно-гигиенической, но и с экономической стороны, поскольку позволяет значительно уменьшить затраты на отопление за счет использования принципа утилизации тепла. Воздух, выводимый из помещений, обычно нагрет до температуры 18-25°С, а в промышленных зданиях и производственных цехах иногда этот показатель достигает 40°С

Это тепло можно использовать для нагрева приточных воздушных масс в специальных теплообменниках-рекуператорах, которые являются важной частью приточно вытяжной установки.

К монтажу систем вентиляции зданий мы относимся со всей ответственностью:

•  У нас работают квалифицированные сотрудники-практики.
•  Мы уверенны только в себе и не пользуемся услугами сторонних организаций.
•  Мы используем приточные установки и другое оборудование, надежность которого проверили годами.



После окончания всех проектно-монтажных работ для поддержания систем вентиляции зданий в хорошем состоянии, приточно-вытяжная вентиляция должна постоянно поддерживаться в рабочем состоянии, для чего необходимо её своевременно обслуживать , что предполагает:

Кроме того, приточно-вытяжные установки должны быть запущены и настроены в соответствии со всеми техническими нормами, дальнейшее обслуживание должно осуществляться вовремя и по графику, установленному изготовителем.

Мы заинтересованы в долгосрочном и многогранном сотрудничестве с нашими клиентами, поэтому оказываем техническое обслуживание систем вентиляции зданий на самом высоком уровне. Приточно-вытяжная вентиляция – это наш профиль.

Расчет промышленной вентиляции

оборудование для локальной вытяжки

Требования к проектированию и расчету промышленной вентиляции зависят от характера производства. Нормативы разработаны для каждого вида производства и указаны в специализированных справочниках.

Кратность воздухообмена является одним из первых показателей, необходимых для расчета промышленной вентиляции общеобменного типа. С ее помощью определяется производительность оборудования по кратности:

Р=n * h * s,

где n – необходимая кратность воздухообмена, s – площадь помещения, h – высота помещения.

Мощность обогревателя необходимо определить при расчете системы вентиляции промышленного здания:

здесь T – перепад температур воздуха на входе и выходе (из справочника), L – производительность системы,  Cv— теплоемкость воздуха объемная.

Площадь сечения воздуховодов рассчитывается так:

здесь L – производительность оборудования, V — скорость движения воздуха в системе.

Теперь можно рассчитать диаметр воздуховода:

S – площадь сечения воздуховода.

При расчетах учитываются также:

• виды загрязнений воздуха;
• одновременность работы станков;
• радиус вредных выделений;
• расход воздуха.

Расчет воздушно-тепловых завес

При расчете воздушно-тепловых завес определяются следующие показатели:

• массовый расход воздуха;
• площадь проема воздуха, закрываемого завесой;
• температура воздуха завесы;
• относительные потери теплоты завесы;
• ширина щелевого выпуска завесы;
• скорость воздуха;
• тепловая мощность завесы.

Расчет вытяжных шкафов вентиляции

Основной показатель вытяжного шкафа, определяемый при расчете системы вентиляции промышленного здания – количество удаляемого воздуха. Оно зависит от токсичности и температуры выделений и вычисляется по формуле для реакций с поглощением тепла (эндотермических):

L=u * F * 3600

где u – допустимая скорость воздуха, значение берется из справочника.

Расход воздуха в вытяжном шкафу при экзотермических реакциях (с выделением тепла) зависит от конфигурации шкафа и выделяемого тепла:

где h — высота проема, Q – выделяемое тепло, Вт, F – площадь проема.

Расчет вентиляционной вытяжной камеры

Необходимо рассчитать: сколько вредных веществ выделяется в воздух и сколько должно уходить для обеспечения безопасности рабочих. Расчет этого элемента промышленной вентиляции выполняется по каждому опасному компоненту отдельно:

здесь Gвр – объем вредных веществ, выделяющихся в камере,  Спдк и Св  — концентрация и предельно допустимая концентрация этого вещества в месте нахождения людей, Рв и Рк — плотность воздуха на рабочем месте и в общем по камере.

Бортовые отсосы и их расчет

Можно рассчитать эти элементы промышленной вентиляции вручную по формулам из учебника В.Н.Богословского или взять готовые цифры из справочника АЗ-782.
