Виды регистров
Самый распространенный вид — регистры из гладких труб, и чаще всего — стальных электросварных. Диаметры — от 32 мм до 100 мм, иногда до 150 мм. Их делают двух типов — змеевидные и регистровые. Причем регистровые могут иметь два типа соединения: нитка и колонка. Нитка — это когда перемычки, по которым из одной трубы в другую перетекает теплоноситель, установлены то справа, то слева. Получается, что теплоноситель последовательно оббегает все трубы, то есть соединение последовательное. При соединении типа «колонка» все горизонтальные участки соединены между собой с обоих концов. В этом случае движение теплоносителя параллельное.

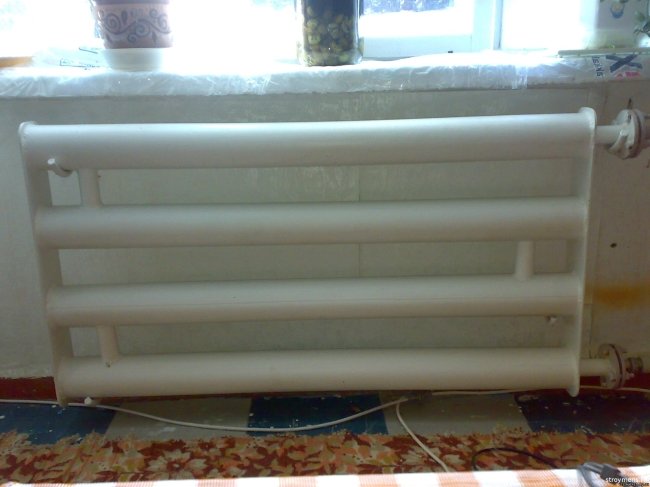

Типы регистров из гладких труб
В случае использования в системах с естественной циркуляцией требуется соблюдать небольшой уклон в сторону движения теплоносителя порядка 0,5 см на один метр трубы. Такой маленький уклон объясняется большим диаметром (малым гидравлическим сопротивлением).
Это змеевидный регистр отопления
Делают эти изделия не только их круглых, но и из квадратных труб. Они практически ничем не отличаются, только работать с ними сложнее, да гидравлическое сопротивление чуть больше. Но к плюсам такого исполнения можно отнести более компактные размеры при том же объеме теплоносителя.
Регистры из квадратных труб

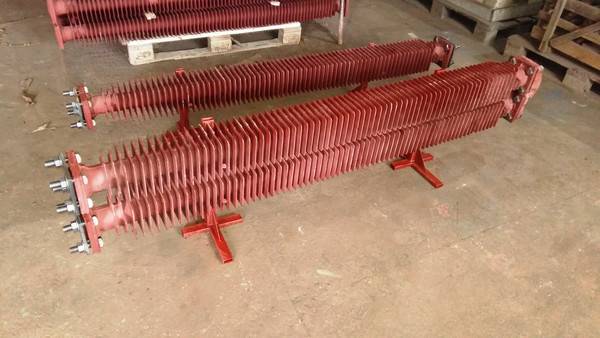

Есть еще регистры из труб с оребрением. В таком случае увеличивается площадь соприкосновения металла с воздухом, и теплоотдача повышается. Собственно, до сих пор в некоторых бюджетных новостройках строители ставят именно такие отопительные приборы: всем известная «труба с оребрением». При не самом лучшем внешнем виде они неплохо греют помещения.
Регистр с пластинами будет иметь теплоотдачу намного выше
Если любой регситр вставить ТЭН, можно получить комбинированный отопительный прибор. Он может быть отдельным, не связанным с системой, или использоваться как дополнительный источник тепла. Если радиатор будет изолированным с нагревом только от ТЭНа, необходимо в верхней точке поставить расширительный бачек (10% от общего объема теплоносителя). При нагреве от бытового котла расширительный бачок, как правило, встроен в конструкцию. Если его нет (часто бывает в твердотопливных котлах), то и в этом случае необходима установка расширительного бачка. Если материал для регистров сталь, то бачок нужен закртыого типа.
Электроподогрев может пригодиться в самые сильные холода, когда мощности котла не хватает. Также такой вариант может выручить в межсезонье, когда загружать твердотопливный котел длительного горения и разгонять систему «на полную» нет смысла. Нужно лишь немного прогреть помещение. С котлами на твердом топливе такое невозможно. А такой вот запасной вариант поможет обогреться в межсезонье.
Добавив в регистр ТЭН и поставив расширительный бачек, получаем комбинированную систему отопления
Устройство и принцип работы
Агрегаты малой мощности, как правило, обеспечивают отопление небольших производственных зданий и цехов. Они снабжаются горелочными устройствами стержневого типа, представляющие собой несколько параллельных стержней с множеством отверстий для выхода топливовоздушной смеси. Смешивание топлива с воздухом частично происходит внутри стержней, другая часть воздуха подается прямо в топку. Пламя распространяется по всей площади равномерно, раскаленные газы от него поднимаются и нагревают водотрубный теплообменник, выполненный из чугуна или стали. Такие теплогенераторы считаются низкотемпературными, поскольку теплоноситель в них нагревается до максимальной температуры 90 ºС.
Стержневыми горелками оборудуются агрегаты мощностью до 100 кВт, в более мощных установках используются газогорелочные устройства факельного типа. Их отличие в том, что вся конструкция вместе с вентилятором вынесена наружу, на фронтальную панель котла. Внутри находится только сопло, из которого на все пространство камеры сгорания распространяется факел пламени.
Пламя горелки прогревает водяную рубашку агрегата напрямую, а отходящие продукты сжигания попадают в газоходы жаротрубного теплообменника. Сама камера сгорания изготавливается круглого сечения с гофрированными стенками, придающими топке дополнительную прочность. Перед тем как выйти в канал дымохода, разогретые газы могут 2 или 3 раза совершить путь по газоходам в противоположных направлениях, активно передавая тепло водяной рубашке. Соответственно, котел для отопления подобной конструкции считается двухходовым или трехходовым и способен разогревать воду до температуры 115 ºС или производить пар, поэтому является высокотемпературным.
Жаротрубные и водотрубные теплообменники имеют свои достоинства и недостатки, при этом одинаково успешно применяются в промышленном теплосиловом оборудовании. На вопрос, – какой тип теплообменника лучше, нет однозначного ответа, все зависит от каждого отдельно взятого случая.
Например, промышленный газовый котел Ferroli, мощность которого достигает 8 МВт при давлении теплоносителя до 10 Бар, традиционно изготавливается жаротрубной конструкции с тремя ходами газов. Изделия этого производителя превосходно зарекомендовали себя эффективной и надежной работой на различных предприятиях по всему миру. В то же время множество других итальянских производителей предлагают парогенерирующие установки с водотрубными теплообменниками, обладающими большой производительностью.
В целях повышения КПД теплосиловых установок для отбора тепловой энергии отходящих газов в котельных промышленных предприятий применяются дополнительные устройства – экономайзеры. Как правило, они поставляются производителем комплектно с теплосиловым оборудованием. Например, экономайзеры промышленных газовых котлов Viessmann Vitomax 200HS Тип М237 встроены в конструкцию самого агрегата. По сути, это еще одно жаротрубное устройство, находящееся в самом конце тракта и значительно понижающие температуру дымовых газов. За счет этого КПД установки возрастает на 3—6%, что при больших потребляемых объемах природного газа является значительной экономией.
Виды электронагревателей
Рассмотри ниже наиболее распространенные:
Электрические котлы
- Используются обычно для отопления частных домов на постоянной основе. Инструкция разрешает применять оборудование в системах отопления с жидкостным теплоносителем.
- Нагревательный элемент:
- ТЭН – используют с маслом, водой или антифризом. Конструкция самая простая, дает возможность плавно регулировать мощность. Позволяет ступенчатое изменение интенсивности нагрева, благодаря включению одного или нескольких приборов;
- электродные – компактные, используются лишь в водяных системах, к теплоносителю при этом предъявляются жесткие требования. Требуется установка дополнительного оборудования, из-за чего происходит удорожание системы. Тепловая энергия получается из-за разности потенциалов между электродами из-за растворенных в воде солей;
- индукционные – самая дорогостоящая, однако максимально надежная и долговечная разновидность электрокотлов отопления. Применяются для любого типа теплоносителя, в основе работы лежит принцип электромагнитной индукции.
Электронагреватели характеризуются самыми высокими энергозатратами, однако при этом обладают рядом достоинств:простой монтаж;
- не требуется выделения отдельного помещения;
- компактность;
- бесшумность работы;
- нет выбросов продуктов сгорания;
- высокий КПД.
Совет: перед использованием электрических котлов необходимо сделать надежное заземление.
Электронагревательные котлы отопления в интерьере квартиры
Конвекторы
- Компактные мобильные устройства – используются в загородных домах и городских квартирах как дополнительный или самостоятельный источник тепла. Могут быть навесными или напольными (нередко предусматривается в одной модели оба варианта использования). Работа прибора основана на том, что холодный воздух, поступающий естественно или принудительно в устройство проходит через нагревательные элементы и, нагреваясь ТЭНами, поднимается вверх сквозь специальную решетку. Нет никаких ограничений и особых условий при использовании оборудования.
Проточные электрические водонагреватели для отопления Pahlem
Проточные устройства
Такие электронагреватели относят к отдельной категории приборов.
Конструктивно они отличаются от накопительных бойлеров:
- более компактные размеры, так как не предусматривается накопительный бак;
- в нагреватель вода попадает через вводный патрубок, а затем в медной колбе нагревается мощными ТЭНами (5-25 кВт);
- нагревшись, жидкость поступает в систему сразу, а ее расход контролируется клапанами особой конструкции.
Проточный нагреватель дает возможность получить воду необходимой температуры за короткое время. Однако из-за неравномерного и активного расхода энергии оборудование для отопления почти не используется. Электропроводка не всегда может справиться с возрастающей нагрузкой.
На фото – электродный обогрев
Совет: если необходимо установить устройство в качестве основного источника теплоэнергии, выполните полную реконструкцию электросети сооружения.
Чаще всего электрические проточные водонагреватели для отопления используются в небольших дачных домиках. При этом нужно правильно рассчитать мощность оборудования и проложить надежную проводку.
Доступное «топливо» для нагревательных приборов может превратить их в основной или дополнительный источник тепловой энергии. При установке электрокотлов необходимо позаботиться об их надежном заземлении. Если сомневаетесь в своих знаниях, доверьте монтаж устройств специалистам. Видео в статье поможет найти вам дополнительную информацию по этой тематике.
Что представляют собой ИК обогреватели промышленного типа?
Инфракрасные обогреватели для отопления цеха и складов применяют газ, электричество или другое топливо для получения первоначального источника энергии с дальнейшей трансформацией его в инфракрасное излучение. Устройство обладает простой и надежной конструкцией:
- металлический корпус с жароустойчивым покрытием;
- герметичная емкость с нагревательной деталью;
- алюминиевый отражатель.
Прогрев рабочих зон производства инфракрасными обогревателями стоит дешевле, чем стандартное отопление при помощи радиаторной системы. Тепло в помещении чувствуется сразу после включения оборудования. Инфракрасное излучение влияет на поверхность предметов, нагревая их. Оставшееся тепло передается воздуху методом естественного воздухообмена. Метод работы обогревателя чем-то напоминает нагрев земле и воздействия естественного теплового носителя – Солнце. Зимой под прямыми лучами солнца человеку жарко на улице даже при заморозках. Это случается благодаря воздействию ультрафиолетовому излучению. Подобный метод заключается в основе ИК систем отопления.
Классификации оборудования
Выделяется два подхода к разделению промышленных котлов – на основе видов теплоносителя и применяемого топлива. Что касается первого признака, то в качестве рабочей среды чаще всего используется вода, хотя и пар также не утрачивает своей актуальности. Реже используется ртуть, различные антифризы и другие смеси, которые в основном выполняют функции технологического обеспечения целевых объектов. Конструкционные особенности, которыми обладают промышленные котлы, ярче проявляются в классификации агрегатов по виду используемого топлива. В данном случае выделяется оборудование, работающее на твердотельных ресурсах, газовых смесях, электричестве и т. д.
Радиаторы для отопления
Существует несколько видов радиаторов. Каждый из них имеет свои особенности, а также достоинства и недостатки. В отопительных системах используют следующие типы отопительных приборов.
Чугунный радиатор. Нажмите на фото для увеличения.
Чугунные радиаторы – изготавливаются такие приборы методом литья. Благодаря утолщенным стенкам могут продолжать обогрев даже после прекращения подачи нагретой воды. Часть тепловой энергии они отдают при помощи теплового излучения, что обеспечивает равномерный прогрев воздуха в нижней и средней части комнаты. Имеют длительный срок эксплуатации (не менее 40 лет). К недостаткам относят их значительный вес и необходимость окрашивания.
Стальные радиаторы – эти приборы представляют собой отформованные сваренные листы, помещенные в стальной декоративный кожух. Это придает радиатору привлекательный внешний вид, а также увеличивает площадь теплоотдачи. Большая тепловая мощность обеспечивается за счет тонких стенок корпуса. Между тем это же способствует их быстрому остыванию. Срок службы таких радиаторов 15-20 лет. Стальные приборы подвержены коррозии, чувствительны к гидроударам, из-за небольшого внутреннего диаметра проточных полостей быстро засоряются.
Стальной радиатор отопления. Нажмите на фото для увеличения.
Биметаллические радиаторы – это сваренные меж собой металлические трубки, помещенные в ребристую алюминиевую оболочку. Такая конструкция обеспечивает теплоотдачу в два раза выше, чем у чугунных. Так как сечение трубок небольшое, то для эффективной работы приборов необходима высокая скорость движения теплоносителя. Такие радиаторы имеют довольно высокую стоимость и относительно небольшой срок службы – около 20 лет.
Радиатор отопления из алюминия. Нажмите на фото для увеличения.
Алюминиевые
Алюминиевые радиаторы – производят эти приборы типовыми, используя чертеж, методом литья или формирования из сплавов алюминия. Они обладают привлекательным внешним видом и малым весом. При этом обеспечивают самую высокую теплопередачу по сравнению с другими радиаторами. Серьезным недостатком является свойство алюминия вступать в химическую реакцию с теплоносителем. В результате возникает выделение водорода, который необходимо удалять из системы. Срок службы таких приборов составляет 15 лет.
Виды отопительных приборов
Сегодняшние реалии показывают, что инфракрасный вид обогрева пользуется достаточным спросом, поэтому производители оборудования стараются подойти к вопросу изготовления тщательным образом. В зависимости от мер назначения виды отопительных приборов работающих от инфракрасного излечения можно разделить на следующие виды:
- обогреватели. Почти всем знакомое устройство с лампой зачастую снабженное дополнительной опорой. Такие приборы хороши вовремя посиделок на террасе или в беседке. Можно их использовать и для обогрева частных строений и даже теплиц;
- ламповые устройства. Лампы с ИК излучением мало чем отличаются от обогревателей, разве что методом монтажа. Их крепят к потолку под определенным наклоном. Таким образом, отапливаются большие производственные помещения и цеха;
- панели. Панельное оборудование, работающее от инфракрасного излучения, наверное, самое разумное решение для отопления дома. Красивая гладкая поверхность, иногда с выбранным дизайном прекрасно вписывается в общий интерьер и не создает особых проблем жителям;
- пленка. Существует и пленочный вид устройств. Это незаменимая основа для получения тепла в доме на основе технологии «теплый пол». Но при монтаже оборудования вполне допускается его размещение и на стенах помещения.
В целом инфракрасное отопление имеет ряд преимуществ. Оно работает бесшумно, не дает пыли и нагара на поверхностях, не занимает место для хранения.
Инфракрасный обогреватель
Характеристики
Среди этих показателей прячется тайна, которая может породить нелестные отзывы о данной продукции и неправильный расчет требующегося количества панелей.
Дело в том, что некоторые продавцы по незнанию или с умыслом путают квадратные метры с кубическими. В результате потребитель покупает меньше устройств, чем нужно и в доме холодно.
Пример такого расчета: максимум, на что способен этот обогреватель при условии нормальных окон, дверей и стен — обогреть 18 метров кубических пространства комнаты, это означает, что при высоте потолков 3 м площадь помещения составит 6 м2. Сделав запас на открывающуюся дверь, возможные сквозняки, мебель, мешающую движению потоков воздуха, получим реальную цифру около 4,5 м2 на один обогреватель.
Таким образом на 10 м2 площади требуется два с половиной обогревателя. Мощность каждого 0,4 кВт/ч. Получаем 0,4 * 2,5 = 1 кВт/ч на 10 м2. Это стандартная норма расчета мощности систем отопления. Нельзя обмануть физику
Для обогрева пространства требуется тепловая энергия и неважно, кто или что ее выработает
Размеры панели — 600 мм Х 350 мм Х 25 мм.
Расход электроэнергии — 0,4 кВт/ч.
Оптимальное использование
Применение промышленных радиаторов уместно в обогреве помещений, где высота потолков достигает 3 м (не более), а площадь колеблется от 200 кв.м до 500 кв.м.
Места для применения промышленные радиаторов:
- производственные помещения – цех, павильон, платформы, крытые площадки;
- складские помещения и хранилища – например, торговый склад, зернохранилище и другое;
- автосервисы, гаражи;
- супермаркеты, торговые центры;
- кинотеатры, дворцы культуры, цирки;
- административные здания;
- объекты здравоохранения;
- образовательные сооружения – школы, корпуса вузов и прочее.
Расчет отопления в промышленном здании:
Регистры для отопления
Для изготовления регистров для отопления используют трубы, соединенные при помощи электрической или газовой сварки, диаметром от 32 мм до 200 мм и более. Но не стоит забывать, что у регистров для отопления технические характеристики несколько хуже, чем у радиаторов того же размера. В основном применяются регистры в цехах, промышленных или технических помещениях, гаражах. Хотя их можно встретить и в частных домах, и в квартирах, где установлена автономная система отопления.
Достоинства регистров для отопления следующие:
- Они способны обогреть помещения большой площади;.
- Выделяют «мягкое» тепло. То есть даже самый примитивный регистр для отопления имеет значительную длину и, соответственно, занимает значительную площадь. Поэтому источник тепла выходит не точечный, а довольно протяженный. Таким образом, обогрев выполняется не локально, а по всему периметру.
- Просты в уходе. Регистры отопления обладают ровной поверхностью, так как для их изготовления применяются обычные трубы. Соответственно, труднодоступных мест и шероховатостей, где скапливалась бы пыль, нет.
- Могут выдерживать значительные температуры и перепады давления при условии, что изготовление регистров выполнено качественно.
Регистр для отопления. Нажмите на фото для увеличения.
Производят регистры отопления с применением гладкостенной трубы, профильной трубы. Как правило, расположенные параллельно трубы (одного вида) соединяют поперечными, по которым циркулирует теплоноситель, либо прибор выполняется в форме змеевика. С одной стороны в такой регистр для отопления поступает через патрубок горячий теплоноситель, а с другой – уходит уже остывший.
При изготовлении регистров для отопления нужно учитывать некоторые правила:
- Лучше не использовать трубы большого диаметра, так как для отопления потребуется много воды, и котел может не справиться с нагревом такого объема теплоносителя. Оптимальное сечение – 32 мм.
- Чтобы теплоотдача была максимальной, между трубами стоит выдерживать расстояние на 50 мм больше, чем их диаметр.
Это практически все главные требования, какие нужно учитывать при создании регистров для отопления, при этом никакой чертеж для создания таких приборов не нужен. Основными параметрами являются диаметр и длина труб. Чтобы определить эти величины, нужно сделать расчет количества приборов, исходя из параметров помещения и учитывая расчет мощности регистров. Для решения подобной задачи можно воспользоваться специальными онлайн калькуляторами.
Какие приборы лучше выбрать? Отдать предпочтение регистрам для отопления, конвекторам или радиаторам? Однозначного ответа нет, так как каждый из них обладает рядом преимуществ и недостатков
При покупке обращайте внимание на качество изделия, учитывайте технические характеристики. Не лишней будет консультация мастера, который в дальнейшем займется монтажом приобретенных радиаторов или регистров для отопления
