Ознакомление с особенностями промышленного, напольного и автономного кондиционеров и их расчет

Центральные системы кондиционирования

Центральные системы кондиционирования устанавливаются в больших помещениях или их совокупности, отдельных зданиях. Основное оборудование размещается на техническом этаже, в подсобном помещении, на чердаке, крыше здания и т.д. Низкий уровень шума достигается за счет хорошей звукоизоляции.

При более низкой стоимости центральной системы из расчета на 1 м², установка такой системы кондиционирования производится при определенных монтажно-строительных работах, которые не всегда получается организовать в силу архитектурных и иных особенностей здания.

В больших зданиях часто устанавливается система руф-топ. Единый крупногабаритный блок размещается на крыше. От блока по зданию разводится система воздуховодов, через которые охлажденный/нагретый воздух подается в помещения.

Система чиллер-фанкойл монтируется в зданиях с большим количеством помещений. Водоохлаждающая установка (чиллер) подает в помещения охлажденную воду. В каждом из помещений установлен теплообменник с вентилятором (фанкойл), который и охлаждает воздух.
Центральная система кондиционирования

В соответствии с определенными требованиями к кондиционированию воздуха, в большом здании могут устанавливаться центральные кондиционеры, состоящие из вентиляционных установок, фильтров очистки, фанкойлов и т.д. Такие сложные системы кондиционирования очищают, увлажняют, охлаждают/нагревают воздух, вентилируют помещения.
Центральная система кондиционирования (внутренний блок)

Внутренний блок

Внутренний кондиционер необходим для получения охлажденного воздуха в помещении. Конструкция данного блока позволяет принимать поступивший воздух с улицы и равномерно распределять его в помещении. В связи с этим главными элементами внутреннего устройства являются:

Радиатор (испаритель). Такое название он получил потому, что в стадии охлаждения в трубках происходит испарение фреона, а на таком явлении основан принцип работы контура. От размеров этого прибора во многом зависит мощность агрегата: чем больше кондиционер, тем крупнее должен быть испаритель.

Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена.  По капиллярным сосудам движется хладагент с определенной скоростью и температурой.

Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.

У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.

Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.

Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.

Вертикальные и горизонтальные жалюзи. Двигаются эти элементы от небольших моторов и крепятся под лотком для дренажа. При этом горизонтальные шторки регулируют воздушный поток вверх-вниз, а вертикальные – вправо-влево.

Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.

Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.

Этапы проектирования системы

Проектирование кондиционирования на производственных и общественных объектах стоит доверить квалифицированным специалистам. От правильности разработки проекта зависит эффективность и производительность будущей установки.

На начальном этапе проектировщики изучают объект. Обязательно составляют план кондиционирования.

При этом учитывают внутренние и внешние тепловые воздействия, а именно:

• наличие в помещении нагретых жидкостей, веществ или материалов;
• поступление тепла с улицы в теплый сезон;
• выделение тепловой энергии рабочим оборудованием в производственных помещениях;
• тепло, которое выделяет человек в процессе жизнедеятельности;
• воздействие солнечных лучей;
• нагревание воздуха отопительными приборами и светильниками.

Летом все источники тепловой энергии нужно нейтрализовать, а зимой учитывать их при планировании нагрузок на оборудование кондиционирования.

Процесс проектирования делится на несколько этапов:

1. Определение нормального воздухообмена в каждом помещении.
2. Выявление источников тепловой энергии.
3. Составление перечня дополнительных требований к системе кондиционирования.
4. Подбор проекта с учетом условий эксплуатации здания.
5. Несколько вариантов экономического обоснования проектных решений.
6. Сверка проекта с первоначальными требованиями.
7. Детальная разработка проекта.
8. Согласование проектной документации.

После согласования с заказчиком проект передают в руки монтажников, которые произведут установку и подключение оборудования кондиционирования.

Кондиционеры

Разновидности

Ранее мы уже рассказывали, какие существуют типы промышленных кондиционеров. Обязательно прочтите статью ниже, чтобы иметь полное представление о том, что такое промышленное кондиционирование, какие разновидности оборудования представлены на рынке и каковы их основные особенности.

Кондиционер можно, а порой и нужно встраивать в систему вентиляции, чтобы обеспечить наиболее правильный микроклимат.

Из каких компонентов состоит?

Кондиционер может состоять как из одного центрального блока + несколько дополнительных, так и в виде моноблока.

Зачастую используется первый вариант, поскольку он позволяет установить один центральный блок и множество дополнительных в разных помещениях. При этом центральный и дополнительные блоки соединяются системой из воздуховодов. Это удобная в эксплуатации система, можно настраивать режим работы в каждом помещении независимо. Однако, стоит такой кондиционер недешево. Особенно, если объединяется в единую систему с вентиляцией.

Центральный блок располагают либо внутри в техническом помещении, либо на улице. Дополнительные блоки размещаются в помещениях. Они могут быть потолочными, настенными, напольными и др.

Моноблоки более дешевы, но не так удобны в эксплуатации. Например, центральный кондиционер представляет собой моноблочный аппарат, к которому напрямую подключены воздуховоды, а не дополнительные блоки. В свою очередь воздуховоды выводятся в помещения. Здесь нет дополнительных блоков. Лишь один центральный и воздуховоды.

Из-за этой особенности моноблочные аппараты не позволяют гибко регулировать режим работы в разных помещениях, поскольку представляют собой “единый организм”, без возможности индивидуальной настройки климата.

Также кондиционеры оснащаются дренажной системой для вывода лишнего конденсата, вентиляторами и другими компонентами. Кстати, зачастую лишнюю влагу можно вывести не только на улицу, но и напрямую в канализацию. Это удобно и не доставляет неудобств окружающим.

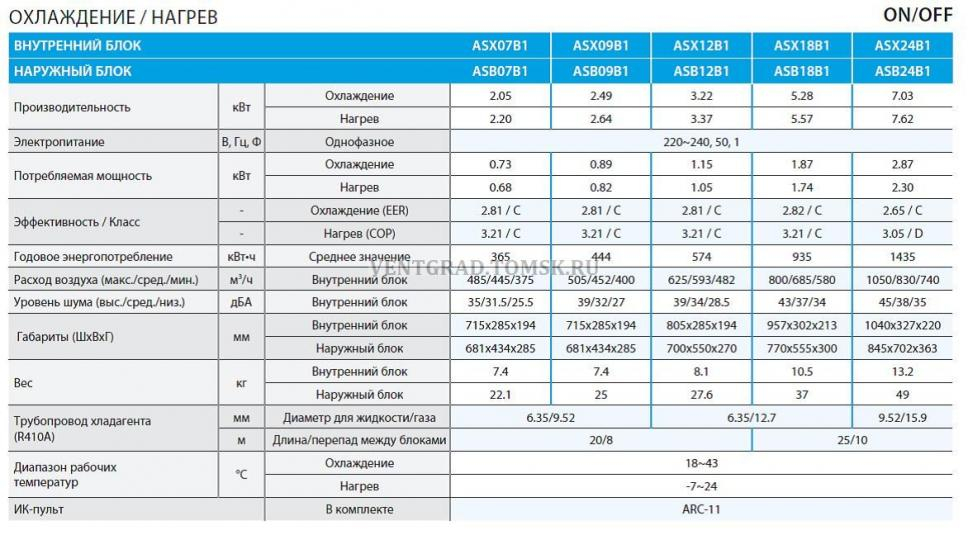

Допустимая рабочая температура

Допустимая рабочая температура наружного воздуха — это рекомендация, которая указывает при какой температуре можно безопасного пользоваться устройством. Работы кондиционера при температуре, которая выше или ниже допустимой, чревата быстрым выходом из строя прибора.

Для большинства бытовых сплит-систем, который не оснащены функцией подогрева, нижний порог наружной температуры-5°С. Вряд-ли Вам захочется прохлады когда за окном такая температура, но это важный параметр. Дело в том, что при этой температуре начинаются физические процессы по изменению структуры фреона и компресорного масла, из-за чего, сразу после пуска, у Вас может заклинить компрессор. По мимо этого, обмерзает сливное отверстие дренажного шланга — и весь конденсат из кондиционера польется обратно в помещение.

Правила выбора системы кондиционирования воздуха

При выборе системы кондиционирования рассматриваются всевозможные ее варианты. Рекомендуется сделать акцент на трех разновидностях системы. В частности, требуется разносторонний анализ проблемы с учетом разных вариантов и требований, предъявляемых к той или иной системе.

Особенное внимание необходимо уделить следующим требованиям:

• Санитарным. В данном случае должны поддерживаться установленные температурно-влажностные параметры. Точная регулировка влажности является главной причиной увеличения стоимости системы кондиционирования. Система транспортировки воздушной массы может быть естественной или принудительной. Для высвобождения воздуха можно использовать вытяжную систему или насосное оборудование.
• Архитектурно-строительным. Кондиционеры могут устанавливаться с применением различных способов. Самым популярным из них является уличная или фасадная установка внешнего блока с подключением внутреннего блока, находящегося внутри здания. Альтернативным вариантом является потолочная сплит-система. Если сооружение имеет большие габариты, целесообразным является монтаж центрального кондиционера в кровельной части здания. Также строительные требования связаны с возможностью установки воздушных каналов и коммуникационных элементов.
• Противопожарным. Данные требования градируются по нескольким категориям. Обычные помещения относятся к категории “Д”, взрывопожароопасные – к категории “А” и “Б”, а пожароопасные – к категории “В”. Организация всевозможных мероприятий осуществляется с учетом той или иной категории помещения.
• Эксплуатационным. Необходимо выбрать методику управления системой: централизованную посредством пульта дистанционного управления или автономную с мануальным изменением рабочих параметров.

Мультисплит-система

Включает в себя наружный блок с подключенными к нему несколькими (от 2 до 5) внутренними блоками мощностью 2-5 кВт. Чаще всего это настенные модели, но могут быть сочетания блоков канального, кассетного, потолочно-напольного типов кондиционеров.
Мультисплит-система

Мультизональная система устанавливается для обслуживания большого количества помещений. Для каждого из них выбирается наиболее оптимальный вариант внутреннего блока.

Наружный и внутренние блоки могут располагаться на расстоянии до 100 м. Охлаждающая система общая для всех блоков, каждый из которых потребляет холод/тепло по необходимости.

Достоинства	— долгий срок службы — экономия электроэнергии — оптимальный тип внутреннего блока для каждого помещения — возможность использования для большого количества помещений (4-32) — комбинация разных типов внутренних блоков — уменьшение количества внешних блоков
Недостатки	— высокая цена — сложная установка — длинные коммуникационные пути
Сфера применения	большие квартиры, офисы, частный дом, общественные места

Составляющие проекта системы кондиционирования воздуха

Проект системы кондиционирования состоит из:

• спецификации оборудования и комплектующих устанавливаемых на объекте систем кондиционирования;
• пояснительной записки;
• ведомости проектной документации;
• общих сведений и условий, касающихся строительного объекта;
• расчета внутренних и наружных тепловых притоков;
• таблиц подробного описания инженерных систем, установленных в помещениях здания;
• схем расположения оборудования на объекте, объединенных в единый план;
• аксонометрических схем.

Составление проекта системы кондиционирования является сложным расчетным процессом, который непосредственно влияет как на денежные расходы при установке системы, так и на качество дальнейшего ее использования с учетом надежности и эффективности.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Подготовка технического задания

Чтобы подобрать и рассчитать параметры инженерных устройств, необходимо располагать следующими данными:

• показателями, от которых зависит тепловое поступление и тепловые потери посредством внешних конструкций здания;
• ориентацией строительного объекта с учетом розы ветров;
• уровнем солнечного излучения посредством остекления;
• количеством находящихся в здании посетителей;
• количеством осветительного оборудования;
• количеством и типами бытового электрооборудования, расположенного в помещениях здания;
• количеством и типами компьютерного оборудования и оргтехники внутри каждого помещения объекта;
• количеством производственного оборудования, установленного в здании;
• строительными чертежами здания.

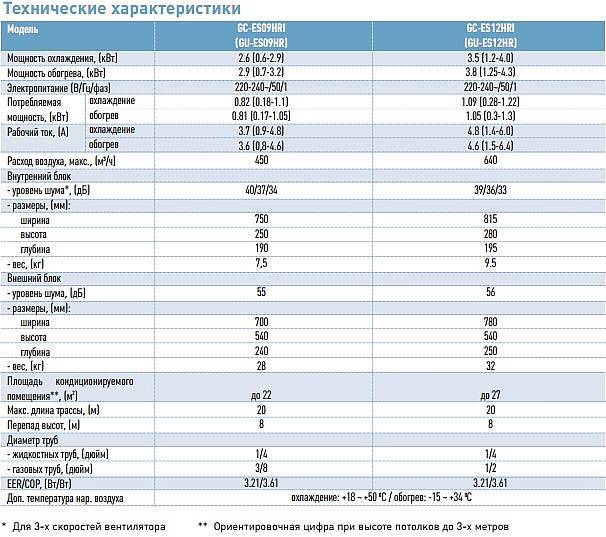

Расстояние между наружным и внутренним блоками кондиционера

Это расстояние коммуникаций между внутренним и наружным блоком

На такую характеристику часто не обращают внимание, а зря. Дело в том, что если сократить длину трассы  с рекомендуемых 5 метров (в большинстве случаем, именно 5 метров рекомендуемое расстояние) — до 1-2 метров, то изменятся параметры холодильного цикла, что приведет к скорейшему выходу прибора из строя

В таких случаях часто трассу закручивают кольцом за наружным блоком. Не опытные мастера обрезают трассу до необходимой длины.

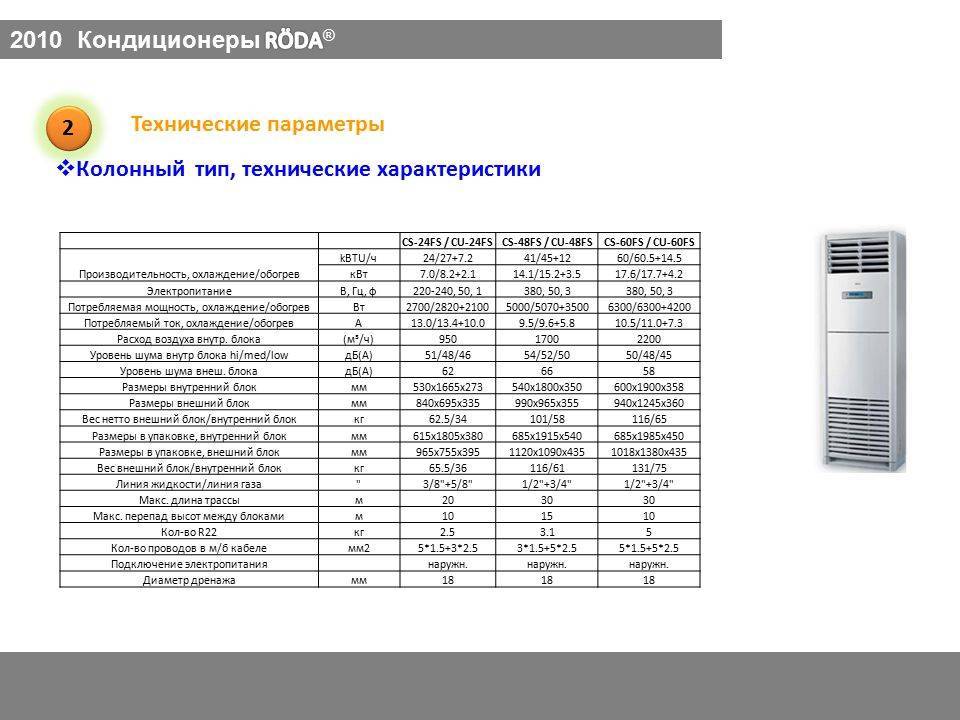

Расстояние между наружным и внутренним блоками, перепад высот

По мимо минимальной длины, есть еще и максимальная длина трассы коммуникацией. Для бытовых приборов обычно это 15-20 метров, все что свыше, уже по силам только промышленным кондиционерам. Чем длиннее трасса, тем меньше КПД прибора. Нагрузка на компрессорный блок возрастает, теплопотери увеличиваются.

Устройство центральной системы кондиционирования

Устройство центрального кондиционера состоит из стандартных секций, в которые индивидуально подбираются различные узлы и агрегаты. Стандартный набор этого климатического комплекса состоит:

• Секция забора и подачи воздуха. В ней установлен мощный центробежный вентилятор, или сразу несколько, если предполагается выполнение нескольких задач.
• Секция фильтрации воздушных потоков. Она, как правило, состоит из двух частей, в одной из них установлен фильтр грубой очистки, а во второй части секции фильтр тонкой очистки воздуха. По желанию заказчика в секцию фильтрации могут быть установлены различные фильтрующие элементы, удаляющие неприятные запахи, уничтожающие бактерии и т.д.
• Следующей в наборе обычно выступает секция шумоподавления. Она служит для уменьшения шумов, созданных вентиляторами. Состоит такая щумоподавляющая прослойка из множества слоев минеральной или базальтовой ваты.
• Охладительная секция. Она представляет собой довольно серьезный теплообменник, выполненный из медных трубок.
• Оросительная камера. В ней происходит увлажнение воздушных потоков.
• Секция нагрева воздуха представляет собой теплообменник, в котором в качестве теплоносителя может выступать вода или пар. Также в эту секцию может интегрироваться электрический калорифер.

Последней секцией в таком наборе обычно выступает рекуператор, который производит нагрев приточного воздуха, теплыми исходящими воздушными потоками. Так как эта секция устанавливается строго по желанию заказчика, в стандартной комплектации она не рассматривается.

На видео показана модульность центрального кондиционера.

Принцип работы центральной системы кондиционирования

Несмотря на сложность и мощность таких конструкций, принцип работы центральных кондиционеров банально прост:

• Уличный воздух при помощи вентиляторной секции затягивается в устройство, после чего проходит секцию его фильтрации, где остаются до 90% механических примесей.
• После чего, уже очищенные воздушные массы походят процессы увлажнения и охлаждения (нагрева).
• Очищенный, увлажненный и охлажденный воздух поступает в систему воздуховодов, где и распространяется по помещениям. В случае надобности, воздух, попадающий из воздушных каналов в помещения, может более охлаждаться (нагреваться) при помощи фанкойлов.

СНиПы по обеспечению вентиляции и кондиционирования

Установка систем вентиляции – обязательное условие при современном проектировании строительстве. Для продуманного обеспечения циркуляции воздуха учитываются нормы, выработанные десятилетиями. Они оформлены в виде правил или стандартов СНиП. Эта аббревиатура подразумевает «Строительные нормы и правила», основа которых была заложена разработчиками строительных схем, инженерами и естествоиспытателями еще в советские времена. Именно они регулируют минимальную площадь жилой площади на одного человека, обязательное наличие вентиляционных шахт в общих домах и минимальный радиус дымохода в частном секторе.

СНиПы – общепринятые стандарты, обязательные правила и строительные нормы, которые охватывают все ниши современного строительства. В них подробно описаны все нормативы для возведения конструкций любого типа, а также изложены формулы расчета и дополнительная регламентирующая документация. В них все продумано для безопасного монтажа и эффективного функционирования систем кондиционирования и вентиляции воздуха в зданиях, включая частные дома.

​

Стоит подробно ознакомиться с нормативными документами перед началом строительства частного дома, то есть, еще на этапе проектирования. СНиП вентиляция и кондиционирование регламентирует:

• обязательное наличие в проекте здания общей систем вентиляции;
• установку вытяжки и кондиционеров;
• вывод воздуховода через кровлю или вентиляционную шахту;
• обязательное проветривание санузлов по стояку;
• монтаж вытяжки;
• запрещает слияние вентилирование канализационных стояков с системой вентиляции дома и дымоходом.

Общепринятые стандарты СНиПы призваны обеспечить:

• естественный приток воздуха во все помещения;
• полноценную циркуляцию воздуха в холодный и теплый период;
• прогревание холодного воздуха зимой; защиту от сквозняков;
• фильтрацию пыли и осадочной взвеси;
• нормализацию влажности воздуха в доме.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ МЕСТНЫХ СИСТЕМ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА И АВТОНОМНЫХ КОНДИЦИОНЕРОВ

Местные системы кондиционирования воздуха получили широкое распространение в России и за рубежом. Структурная схема такой системы показана на рис. 1. Неавтономные кондиционеры 1 устанавливают в обслуживаемые помещения и обеспечивают их тепло- и хладоносителем, поступающими от централизованных источников теплоты 5 и холода 4 по трубопроводам 2 и 3, Конструктивно местный кондиционер состоит из теплообменного аппарата, вентилятора и электродвигателя. Он может иметь устройство для увлажнения воздуха. Производительность местных кондиционеров по воздуху обычно не превышает 10 тыс. м3/ч.

Рисунок 1. Схема системы местного кондиционирования: 1 – неавтономные кондиционеры; 2, 3 – трубопроводы; 4 – источник холода; 5 – источник теплоты

Подоконные местные кондиционеры типа КдМ работают на наружном и рециркуляционном воздухе. С помощью вентилятора смесь воздуха засасывается в нижнюю часть кондиционера, проходит фильтр и поступает в верхнюю часть кондиционера. Здесь воздух соприкасается с поверхностью ребристых змеевиков, в которые подают тепло- или хладоноситель в зависимости от необходимости. Кондиционеры подоконного типа рекомендуется применять в многоэтажных зданиях с большим числом небольших помещений: жилых комнат, гостиничных номеров, административных помещений.

Кондиционеры типа Кд предназначены для охлаждения рециркуляционного воздуха в аппаратных залах, лабораториях и других помещениях, располагающих избытками теплоты.

Автономные кондиционеры в отличие от местных неавтономных имеют встроенную холодильную машину. Автономные кондиционеры подразделяют на летние и круглогодичные.

Рассмотрим в качестве примера конструкцию оконного кондиционера БК-2000Р (рис. 2). Состоит он из двух отсеков, из которых теплый выходит на улицу, а холодный находится в охлаждаемом помещении. В теплом отсеке размещены компрессор 8 холодильной машины и обслуживающий его электродвигатель 9. В холодном отсеке находятся: испаритель 2 из ребристых трубок, фильтр 1 для очистки воздуха от пыли, вентилятор 4, термостат. Компрессор соединяют с конденсатором 6 и испарителем медными трубками без запорной или регулирующей арматуры. Поступление жидкого хладагента в испаритель регулируют с помощью капиллярной трубки. Автоматика в цепи движения хладагента отсутствует. При повышении давления конденсации компрессор отключается с помощью защитного реле, срабатывающего при повышении нагрузки электродвигателя. В качестве хладагента в таких кондиционерах применяют хладон 22, который экономичнее хладона 11 и хладона 12.

Рисунок 2. Оконный кондиционер со встроенной холодильной машиной: а – общий вид; б – компоновка оборудования; 1 – фильтр; 2 – испаритель; 3 – регулирующие жалюзи; 4 – центробежный вентилятор; 5 – осевой вентилятор; 6 – конденсатор; 7 – фильтр-осушитель; 8 – компрессор; 9 – электродвигатель

Рассмотренный выше оконный кондиционер относится к так называемым летним кондиционерам, работающим только в летнее время, когда требуются охлаждение и осушение воздуха. Для подогрева воздуха в холодное время года кондиционеры подобного типа использовать невозможно.

Примером круглогодичного кондиционера является раздельный кондиционер БК-2000РТ, предназначенный для охлаждения и нагревания воздуха в помещениях площадью до 25 м2, а также для их вентиляции. Он состоит из двух блоков: один устанавливают в обслуживаемом помещении, а второй – на балконе, лоджии или в каком-то нежилом помещении. Блоки соединяют между собой металлорукавом.

В настоящее время широкое распространение в нашей стране получили автономные кондиционеры японских фирм Panasonic, Chofu-Serend, Daikin, южно-корейской фирмы Hyundaj и др.

Система кондиционирования Super Multi Plus (рис. 3) японской фирмы Daikin состоит из наружного блока 1 мощностью 14,5 кВт и семи внутренних блоков 3…7 мощностью 2,5…7,1 кВт. Система допускает использование пяти типов внутренних блоков 3…7 от настенных до канальных (всего 17 типоразмеров). Максимальная суммарная протяженность труб такой системы – 0 115 м, что дает свободу при выборе места установки внутренних блоков. Группы, состоящие из двух-трех внутренних блоков, подключают к внешнему устройству (наружному блоку) 1 через промежуточные блоки 2. Это позволяет существенно сократить расход труб и уменьшить занимаемый ими объем, а также устранить гидравлический шум в системе хладагента R-22. Микропроцессорное управление позволяет поддерживать заданную температуру с очень высокой точностью. Уровень шума наружного блока не превышает 50 дБ.

Рисунок 3. Система кондиционирования Super Multi Plus: 1 – наружный блок; 2 – промежуточные блоки; 3…7 – внутренние блоки

Начало работ по проектированию системы кондиционирования воздуха

Чтобы начать проектные мероприятия, необходимо располагать:

• архитектурно-строительным планом строительного объекта;
• технологическим проектом (если проект разрабатывается для зданий производственного или торгового типа);
• предпочтениями и требованиями заказчика.

Эти данные служат основой для выполнения инженерных расчетов по внутреннему и внешнему температурным режимам, качеству обработки воздушного потока, нагрузкам на оборудование. После этого следует выбрать схему воздушного обмена.

Далее, на основании предпочтений заказчика выбирается оборудование: кондиционеры, сплит-системы, холодильные машины, теплообменники, трубопроводы и прочие обязательные комплектующие. На заключительном этапе происходит подготовка и выдача готовой проектной документации и сопутствующих документов.

Расчет теплового баланса помещения.

Составление теплового и влажностного баланса для кондиционируемого помещения производится общеизвестными методами, принятыми в отопительно-вентиляционной технике. Здесь должны быть учтены все факторы, влияющие на изменение состояния воздушной среды помещения.

Для составления теплового баланса помещения необходимо определить все поступления и потери тепла в помещении.

В помещениях различного назначения действуют две основные категории тепловых нагрузок:

• тепловые нагрузки, возникающие снаружи помещения (наружные);
• тепловые нагрузки, возникающие внутри зданий (внутренние).

Наружные тепловые нагрузки представлены следующими составляющими:

• теплопоступления или теплопотери в результате разности температур снаружи и внутри здания через стены, потолки, полы, окна и двери. Разность температур снаружи здания и внутри него летом является положительной, в результате чего имеет место приток тепла снаружи во внутрь помещения; и наоборот – зимой эта разность является отрицательной и направление потока тепла меняется;
• теплопоступления от солнечного излучения через застекленные площади; данная нагрузка проявляется в форме ощущаемого тепла; солнечное излучение всегда создает положительную нагрузку как летом, так и зимой. Летом эта нагрузка должна быть компенсирована, а зимой она незначительная и интегрируется с теплом, вырабатываемым установкой искусственного климата;
• наружный вентиляционный воздух и проникающий в помещения воздух (за счет инфильтрации) может иметь также различные свойства, которые, однако, почти всегда контрастируют с метеорологическими требованиями помещений: летом горячий и влажный (в некоторых широтах наоборот – сухой) наружный воздух существенно влияет на работу установки, охлаждающей и осушающей воздух; зимой холодный и сухой (или наоборот -влажный) наружный воздух должен быть подогрет и увлажнен. И только в промежуточный период между двумя этими временами года наружный воздух может в какой-то мере быть использован в форме бесплатного охлаждения помещений.

Следует отметить, что наружные тепловые нагрузки могут обладать различными свойствами, то есть могут быть положительными и отрицательными в зависимости от времени года и времени суток. Внутренние тепловые нагрузки в жилых, офисных или относящихся к сфере обслуживания помещениях слагаются в основном из:

• тепла, выделяемого людьми;
• тепла, выделяемого лампами и осветительными приборами, электробытовыми приборами: холодильниками, плитами и т. д. (в жилых помещениях);
• тепла, выделяемого работающими приборами и оборудованием: компьютерами, печатающими устройствами, фотокопировальными машинами и пр. (в офисных и других помещениях);

В производственных и технологических помещениях различного назначения дополнительными источниками тепловыделений могут быть:

• нагретое производственное оборудование;
• горячие материалы, в том числе жидкости и различного рода полуфабрикаты;
• продукты сгорания и химических реакций.

Все перечисленные внутренние тепловые нагрузки являются всегда положительными, и поэтому в летний период они должны быть устранены, а зимой за их счет снижается нагрузка на установки обогрева.

Разновидности промышленных систем

Микроклимат в коммерческих, производственных и других помещениях большой площади поддерживается при помощи одной из шести разновидностей кондиционеров.

Мультизональные системы (VRF и VRV)

Начнем обзор промышленных кондиционеров с одних из самых популярных устройств. На один внешний блок мультизональной системы

Модульная структура позволяет быстро модернизировать, расширять или ремонтировать сплит-систему. Возможность замены отдельных блоков уменьшает трудозатраты и материальные расходы на ремонт и модернизацию систем.

Температура в помещениях поддерживается за счет регулировки потока хладагента, проходящего через теплообменник. За это отвечают электронные модули, которые управляют клапанами в зависимости от температуры воздуха.

Чиллеры

Эти системы применяются для кондиционирования зданий большой и средней площади. Чиллер может быть расположен снаружи и внутри здания. Теплоноситель охлаждается (нагревается) в чиллере, после чего направляется по трубопроводу в фанкойлы. А сам чиллер охлаждается отдельным внешним блоком. Это тоже один из самый популярных типов крупных многозональных систем.

Чиллер включает полный комплект элементов холодильного оборудования и не только:

• конденсатор;
• компрессор;
• испаритель;
• запорную арматуру;
• автоматику.

Система монтируется на кровле, неиспользуемых открытых площадках и других неэксплуатируемых площадях.

По сравнению с привычными сплит-системами, кондиционеры типа «чиллер-фанкойл» имеют следующие преимущества:

• нелимитированное расстояние между блоками;
• независимая работа каждого потребителя (фанкойла);
• возможность наращивания мощности и поэтапного ввода объекта в эксплуатацию.

Крышные

В эту категорию входят блоки, предназначенные для установки на плоской кровле. В случае монтажа на покатой крыше, оборудование крепится при помощи каркасов и кронштейнов.

Крышные кондиционеры рассчитаны на работу в сложных погодных условиях. Их прочные корпуса выдерживают температурные перепады, ветер и осадки.

Преимущества крышных систем:

• надежность;
• простота монтажа относительно других промышленных систем;
• экономия полезного места.

Шкафные

В отличие от крышных, шкафные системы кондиционирования монтируют непосредственно в охлаждаемом помещении. Устройства отличаются высокой мощностью — до 100 кВт на нагрев/охлаждение и применяются для круглосуточного поддержания постоянной температуры.

• выносные конденсаторы;
• воздухопроводы;
• водяные или электронагреватели;
• увлажнители;
• перераспределительные воздушные камеры.

Устройства с водяным охлаждением отличаются меньшей стоимостью и простотой монтажа, однако не работают без подключения конденсатора к системе водоснабжения. Такие кондиционеры нагревают воздух встроенными ТЭНами.

Прецизионные

Разновидность шкафных кондиционеров, разработанная для поддержания температуры и влажности с минимальными отклонениями от заданных показателей. Прецизионные системы устанавливаются в серверных, на фармацевтических предприятиях и высокоточных производствах.

Центральные

Системы применяют для кондиционирования больших холлов, залов и цехов, а также нескольких помещений с небольшой кубатурой. Центральные кондиционеры выполняют следующие функции:

• охлаждение;
• вентиляция;
• нагрев;
• очистка;
• увлажнение.

Система включает водяной теплообменник, водяной нагреватель или ТЭН, блок вентиляторов, фильтры, воздуховоды и систему шумопоглащения. Полноценную работу системы обеспечивают чиллеры, компрессорные блоки, рекуператоры и другое оборудование, обеспечивающее внешнюю поставку тепла или холода.

Источник
