Установка и монтаж промышленных кондиционеров

Промышленные кондиционеры: виды и их особенности

Различают легкие промышленные кондиционеры (обычно используются в небольших магазинах, кафе, ресторанах) и сложные дорогие установки, которые приобретаются для крупных производств и больших магазинов.

К первым относят конструкционные решения оборудования:

• канальные;
• кассетные;
• потолочные;
• колонные.

Канальные и кассетные вентиляционные системы встраиваются в подвесной потолок, а потолочное кондиционирование используется в зданиях с обычным потолком

Что касается колонных вентиляционных технологий, то они используются в ресторанах, павильонах и других зданиях, где важно обеспечить равномерный воздушный поток

К более сложным промышленным системам кондиционирования относят мультизональные системы URV или VRF, а также чиллеры и фанкойлы. Достоинства их – максимальная надежность, производительность и экономичность. Внешний вид этих вентиляционных комплексов не главное, ведь они применяются на производстве, где к дизайну минимальные требования.

Итак, рассмотрев типы кондиционеров и их свойства, можно однозначно утверждать, что системы вентиляции и охлаждения актуальны для применения в любых видах помещений. Именно с их помощью можно добиться нужной температуры для комфортной работы или отдыха

Для этого важно выбрать правильный кондиционер, виды которых были разобраны выше

https://youtube.com/watch?v=E-UJHyvJqwo

Разновидности промышленных систем

Микроклимат в коммерческих, производственных и других помещениях большой площади поддерживается при помощи одной из шести разновидностей кондиционеров.

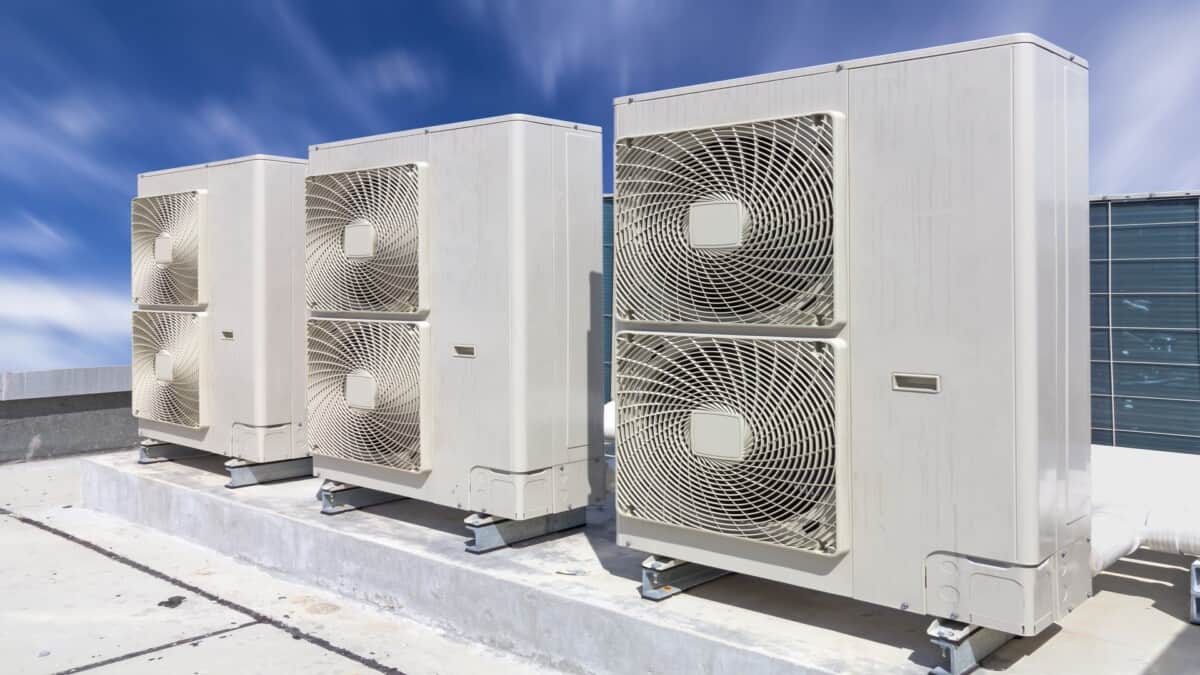

Мультизональные системы (VRF и VRV)

Начнем обзор промышленных кондиционеров с одних из самых популярных устройств. На один внешний блок мультизональной системы

Модульная структура позволяет быстро модернизировать, расширять или ремонтировать сплит-систему. Возможность замены отдельных блоков уменьшает трудозатраты и материальные расходы на ремонт и модернизацию систем.

Температура в помещениях поддерживается за счет регулировки потока хладагента, проходящего через теплообменник. За это отвечают электронные модули, которые управляют клапанами в зависимости от температуры воздуха.

Чиллеры

Эти системы применяются для кондиционирования зданий большой и средней площади. Чиллер может быть расположен снаружи и внутри здания. Теплоноситель охлаждается (нагревается) в чиллере, после чего направляется по трубопроводу в фанкойлы. А сам чиллер охлаждается отдельным внешним блоком. Это тоже один из самый популярных типов крупных многозональных систем.

Чиллер включает полный комплект элементов холодильного оборудования и не только:

• конденсатор;
• компрессор;
• испаритель;
• запорную арматуру;
• автоматику.

Система монтируется на кровле, неиспользуемых открытых площадках и других неэксплуатируемых площадях.

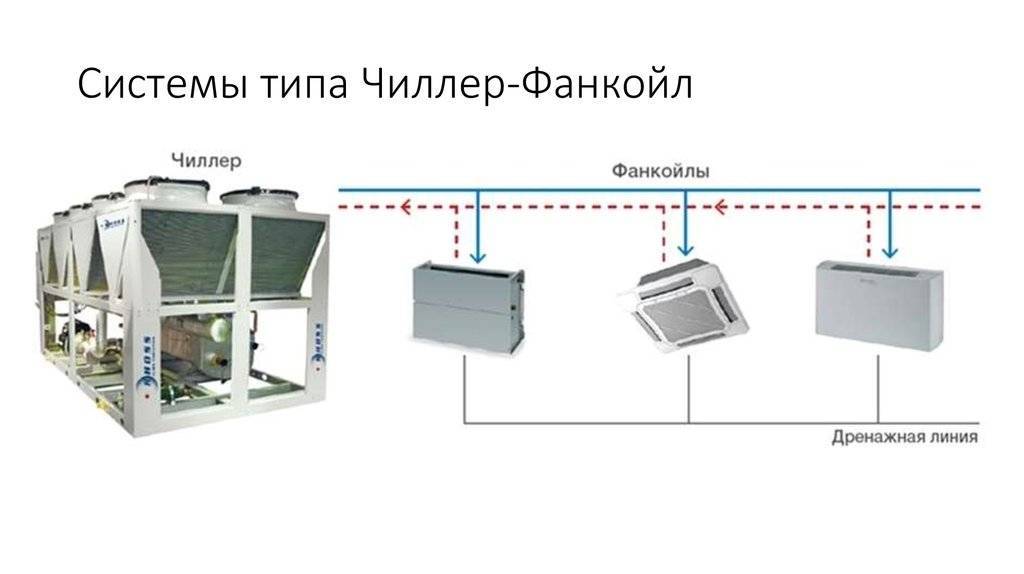

По сравнению с привычными сплит-системами, кондиционеры типа «чиллер-фанкойл» имеют следующие преимущества:

• нелимитированное расстояние между блоками;
• независимая работа каждого потребителя (фанкойла);
• возможность наращивания мощности и поэтапного ввода объекта в эксплуатацию.

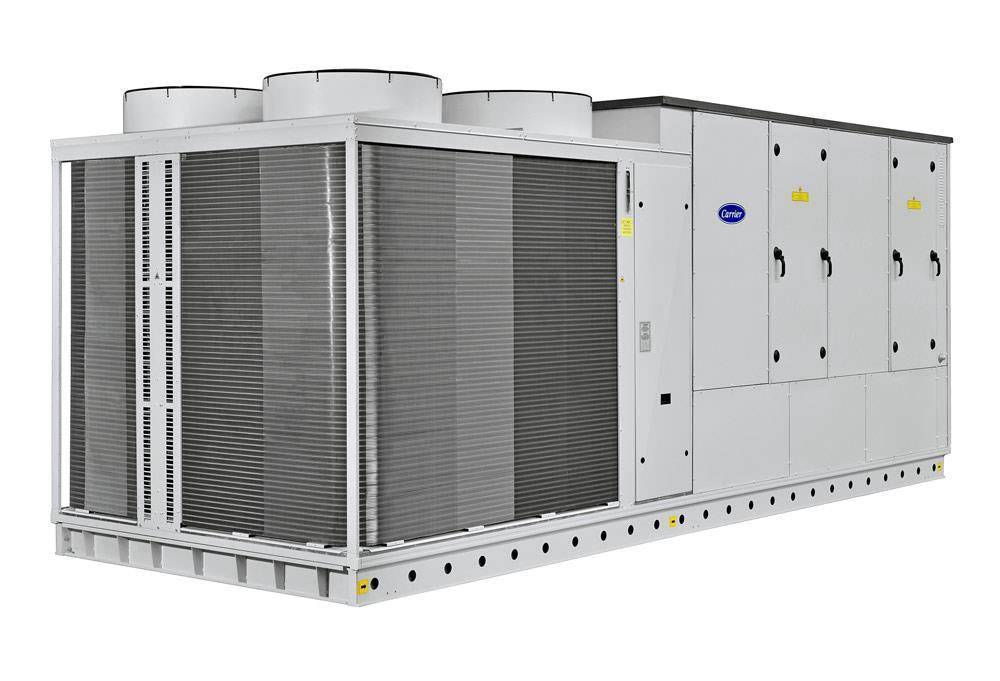

Крышные

В эту категорию входят блоки, предназначенные для установки на плоской кровле. В случае монтажа на покатой крыше, оборудование крепится при помощи каркасов и кронштейнов.

Крышные кондиционеры рассчитаны на работу в сложных погодных условиях. Их прочные корпуса выдерживают температурные перепады, ветер и осадки.

Преимущества крышных систем:

• надежность;
• простота монтажа относительно других промышленных систем;
• экономия полезного места.

Шкафные

В отличие от крышных, шкафные системы кондиционирования монтируют непосредственно в охлаждаемом помещении. Устройства отличаются высокой мощностью — до 100 кВт на нагрев/охлаждение и применяются для круглосуточного поддержания постоянной температуры.

• выносные конденсаторы;
• воздухопроводы;
• водяные или электронагреватели;
• увлажнители;
• перераспределительные воздушные камеры.

Устройства с водяным охлаждением отличаются меньшей стоимостью и простотой монтажа, однако не работают без подключения конденсатора к системе водоснабжения. Такие кондиционеры нагревают воздух встроенными ТЭНами.

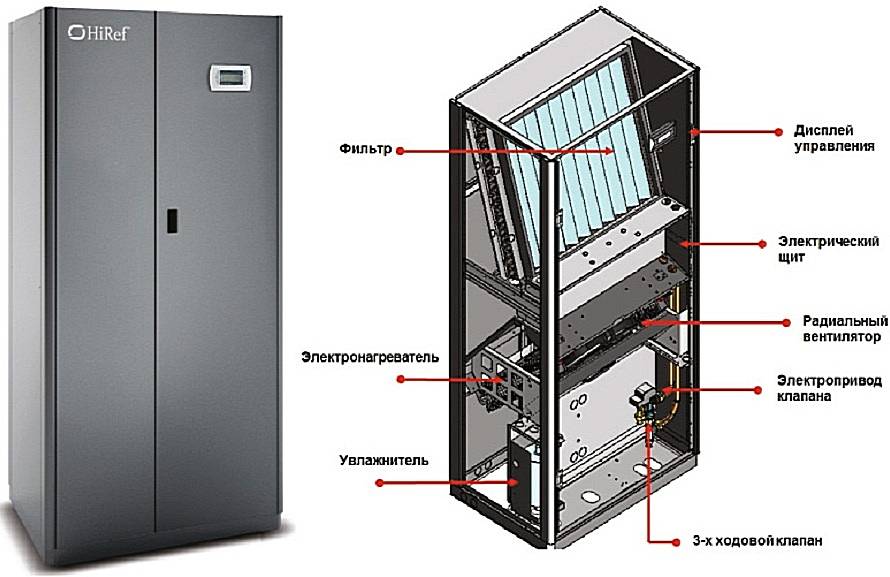

Прецизионные

Разновидность шкафных кондиционеров, разработанная для поддержания температуры и влажности с минимальными отклонениями от заданных показателей. Прецизионные системы устанавливаются в серверных, на фармацевтических предприятиях и высокоточных производствах.

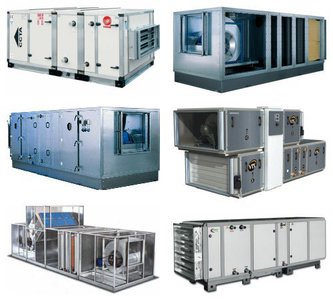

Центральные

Системы применяют для кондиционирования больших холлов, залов и цехов, а также нескольких помещений с небольшой кубатурой. Центральные кондиционеры выполняют следующие функции:

• охлаждение;
• вентиляция;
• нагрев;
• очистка;
• увлажнение.

Система включает водяной теплообменник, водяной нагреватель или ТЭН, блок вентиляторов, фильтры, воздуховоды и систему шумопоглащения. Полноценную работу системы обеспечивают чиллеры, компрессорные блоки, рекуператоры и другое оборудование, обеспечивающее внешнюю поставку тепла или холода.

Источник

Этапы монтажа

Установка кондиционера обычно проходит в несколько этапов. Для этого потребуются рабочие инструменты, необходимо подготовить вакуумный насос, перфоратор, строительный уровень, а также расходные материалы. Они могут входить в набор с кондиционером, например, крепежные элементы часто прилагаются к этим устройствам, но если чего-то не хватает, то нужные детали несложно приобрести в строительном магазине:

Первый этап — это прокладка трассы и ее укрепление. Для этого понадобятся дюбели и клипсы. Если ремонт в помещении еще не закончен, можно уложить коммуникации в штробу, предварительно обработав стены. В иных случаях трубы крепятся за фальшстенками или в нише за подвесными потолками. Чтобы разрезать медную трубку, нужно использовать специальный труборез. От обработки ножовкой может остаться мелкая стружка, которая при попадании в компрессор способна привести к поломке всей системы. Поэтому лучше воспользоваться труборезом, который также не дает трубкам деформироваться при обработке. Канал для кабеля обычно устанавливают под небольшим углом, чтобы предотвратить излишнее образование конденсата. В стене просверливают отверстие, к которому подводится короб. Панель внутреннего блока закрепляется строго в горизонтальном положении — на этом этапе потребуется строительный уровень. Это правило, которое действует для всех кондиционеров, вне зависимости от их модели. При нарушении этого пункта внутрь будет попадать много пыли, что ведет к засорам и поломкам, а также может возникнуть утечка конденсата. После этого устанавливается кронштейн и трасса подключается к внутреннему модулю

Важно не загибать трубки слишком сильно, чтобы они не повредились и не сломались. Лучше использовать специальный трубогиб

На улице также необходимо установить кронштейны в том месте, где будет располагаться наружный блок. Важно, чтобы они были строго на одном уровне. Когда крепления установлены, на них помещается сам модуль и закрепляется болтами. Проводится вальцовка трассы, при этом нужно действовать аккуратно, чтобы не повредить трубки, поскольку медь — мягкий металл. Гайки следует затягивать в достаточной степени, чтобы фреон не вытекал. При помощи насоса проводится вакуумизация трассы, откачивается лишний воздух и влага. Нужно дождаться, пока прибор не покажет вакуум, тогда можно будет выключить насос. Если стрелка не опускается, значит, где-то в системе есть нарушение герметичности, которое требуется устранить, чтобы не допустить утечек. В том случае, когда герметичность не нарушена, можно проводить заливку фреона. После этого кондиционер тестируется в различных режимах, чтобы проверить работу всей системы, и если все в порядке, то им можно пользоваться на постоянной основе.

Полупромышленные приборы

Обладая большей мощностью (до 30 кВт), чем бытовые приборы, такие агрегаты применяются для охлаждения помещений в общественных зданиях, магазинах, кафе. Рассчитаны на обслуживание площади до 300 м2.

Полупромышленные кондиционеры имеют следующие разновидности:

• Напольно-потолочные – монтируются в помещениях, где отсутствует подвесной потолок. Устанавливаются внизу стены или вверху, параллельно горизонтальной поверхности.
• Настенные –похожи на бытовые устройства внешне. Отличаются более сложными техническими характеристиками. Предназначены для спецпомещений коммерческого и технологического назначения.
• Кассетные – встраиваются в подвесной потолок, имеют расширенный диапазон мощностей. Используются в больших помещениях.
• Колонные – ставятся на полу, применяются в случаях невозможности монтажа других типов климатической техники.
• Канальные – агрегаты увеличенной мощности закрываются подвесными потолочными конструкциями. Охлажденный воздух распределяется при помощи воздуховодов.

Полупромышленные кондиционеры сложнее в устройстве, с расширенным функционалом, стоят больше.

Виды кондиционеров и их характеристика

Сегодня производят многие виды систем кондиционирования.

Прежде всего, они отличаются по сфере применения – могут быть бытовыми или промышленными. В свою очередь внутри каждой группы изделия разнятся по месту установки, способу регулировки температуры и другим характеристикам.

По принципу работы выделяют инверторные и неинверторные типы кондиционеров.

Первые, инверторные, способны преображать переменный ток в постоянный, а затем трансформировать его снова в переменный, но с нужной частотой. Это необходимо для корректировки работы двигателя компрессора. За счет этой системы кондиционер может регулироваться в плавном режиме.

Неинверторные разновидности кондиционеров менее выгодны в работе, поскольку они:

• расходуют больше электроэнергии;
• сложны в настройке;
• медленнее работают.

Их достоинство – цена. И, так как они дешевле стоят, то спрос на них у населения выше.

Виды кондиционеров: моноблочные, сплит-системы и мульти-сплит системы

По конструктивному исполнению все кондиционеры делятся на два вида: «моноблочные», состоящие из одного блока и «сплит-системы» (от английского слова «split» — «разделять»), состоящие из нескольких блоков. Если сплит система состоит из трех или более блоков, то она называется «мульти сплит-система»:

• Моноблочные кондиционеры состоящие из одного блока (оконные, мобильные и крышные кондиционеры). В таких кондиционерах все элементы размещаются в едином корпусе, что позволяет упростить конструкцию кондиционера и снизить его стоимость.

• Сплит-системы — состоящие из двух блоков (настенные, канальные, кассетные и другие типы кондиционеров). Кондиционер типа сплит-система разделен на два блока — наружный и внутренний, которые соединены между собой электрическим кабелем и медными трубами, по которым циркулирует фреон. Благодаря такой конструкции наиболее шумная и громоздкая часть кондиционера, содержащая компрессор, вынесена наружу. Внутренний блок можно разместить практически в любом удобном месте квартиры или офиса.

  Все современные сплит-системы снабжены пультом дистанционного управления с жидкокристаллическим дисплеем. С его помощью можно задавать желаемую температуру с точностью до 1 градуса, устанавливать таймер для автоматического включения и выключения кондиционера в заданное время, регулировать направление воздушного потока и многое другое.

  Еще одним преимуществом сплит-систем является большой выбор различных типов внутренних блоков. Среди них выделяют следующие модификации: настенный, канальный, потолочный, колонный и кассетный кондиционер. При этом бытовые сплит-системы бывают только настенного типа, все остальные кондиционеры — полупромышленные. Заметим, что применительно к сплит системам названия «кондиционер» и «сплит система» являются синонимами, то есть можно говорить «канальный кондиционер», или «канальная сплит-система», или «кондиционер канального типа».

• Мульти сплит системы являются разновидностью сплит систем. Их отличие в том, что к одному внешнему блоку подключается не один, а несколько внутренних блоков  обычно от 2 до 4–5 штук (каждый внутренний блок управляется индивидуальным
  пультом управления). При этом внутренние блоки могут быть не только разной мощности (обычно от 2 до 5 кВт), но и разных типов. Такое конструктивное решение позволяет экономить место на наружной стене здания и не так сильно портить внешний вид наружными блоками. При этом, вопреки распространенному мнению, замена нескольких сплит систем на одну мульти сплит систему не приводит к выигрышу в цене, поскольку стоимость оборудования примерно такая же, а трудоемкость и стоимость монтажа в 1,5  2 раза выше из-за более длинных коммуникаций. Кроме этого, при выходе из строя внешнего блока мульти сплит-системы перестают работать все внутренние блоки. Поэтому мульти сплит системы обычно используют только при невозможности размещения нескольких внешних блоков на наружной стене здания.

  Мульти сплит системы принято делить на «фиксированные» и «наборные». «Фиксированные» мульти сплит-системы продаются готовыми комплектами, в которые помимо одного наружного блока входит определенное количество внутренних. Изменять количество или типы внутренних блоков нельзя. Такие системы относятся к бытовому оборудованию и обычно имеют 2 или 3 внутренних блока. В «наборных» мульти-сплит системах к одному внешнему блоку из широкого модельного ряда подбирается несколько внутренних, обычно до 4–5 штук. При этом ограничено только максимальное количество блоков и их суммарная мощность. Внутренние блоки могут быть разных типов. Такие мульти сплит-системы относятся к полупромышленному оборудованию. Если же количество внутренних блоков превышает 5–6 штук, то это уже промышленная мультизональная система.

Общая информация

Кондиционеры промышленные не зря имеют такое название. Аппараты этого типа часто используются в промышленных условиях, либо в общественных местах, на производствах, в цехах и на складах.

Промышленные кондиционеры существенно отличаются своих “младших” бытовых собратьев не только внешним видом, но и техническими характеристиками. Промышленный кондиционер мощнее, дороже, больше и часто оснащается дополнительными функциями вроде полноценного увлажнения воздуха или поддержания заданной температуры в течение долгих месяцев.

Ни один бытовой кондиционер не может похвастаться такими с возможностями, да и не должен. Промышленные аппараты на то и созданы, чтобы работать эффективно в помещениях большой площади или с особыми условиями.

Виды устройств

Промышленные кондиционеры представляют собой технику, мощность которой превышает 25 кВт. Столь высокая производительность позволяет обслуживать помещение площадью несколько сотен квадратных метров. При этом в соответствии с индивидуальным проектом каждого конкретного объекта может быть применено различное оборудование.

В промышленности используется сплит-система, то есть система кондиционирования состоит из двух частей: внешнего и внутреннего блоков. Однако данное оборудование имеет значительные отличия от бытовой техники такого рода.

Производственные объекты зачастую требуют одновременного обслуживания климатическим оборудованием нескольких помещений, а то и целого здания сразу. С этой целью может использоваться несколько внутренних блоков. Такая система носит название мультисплит. Когда количество внутренних блоков превышает значение 6 единиц, а общая протяженность соединительных трасс более 100 м, система кондиционирования определяется как мультизональная.

Как правило, внутренние блоки монтируются под потолком, а забор и отток воздуха осуществляется посредством воздуховодов (канальное устройство). Это позволяет обслуживать необходимое количество помещений одновременно. Когда устанавливаются промышленные кондиционеры характеристики такого оборудования являются ключевыми при составлении проекта. Так, канальная система кондиционирования по большей части действует по принципу рециркуляции воздушных потоков и не выполняет задачу притока свежего воздуха.

Чтобы обеспечить совокупное функционирование системы кондиционирования и вентиляции, используются кассетные устройства. Производительность их высока, однако, максимальная площадь, которую они способны обслужить, не превышает 150 кв. м. Установка промышленных кондиционеров данного типа производится под потолком, при этом сеть коммуникаций скрывается за подвесным потолком, в зоне видимости остается лишь лицевая панель, что ничуть не ухудшает внешний вид помещения.

Распространение воздушных потоков в этом случае осуществляется через щели в блоке по его периметру, то есть с четырёх сторон. При этом есть возможность регулирования интенсивности подачи воздуха.

В отдельных случаях монтаж промышленных кондиционеров под потолком невозможен (например, при недостаточной высоте помещения), тогда используются колонные или напольно-потолочные устройства. Альтернативным вариантом для названной техники является центральная магистраль кондиционирования. Такая система основана на работе чиллера, фанкойла или руфтопа. Принцип действия их разительно отличается от сплит-системы. Например, фанкойл вместо фреона задействует для охлаждения воду, а само устройство выполняет функцию внутреннего блока. В данном варианте работу внешнего блока будет выполнять чиллер, который по своей сути является водоохлаждающей машиной. Руфтоп – устройство, которое может иметь различные габариты и монтируется на крыше объекта.

Кондиционеры

Разновидности

Ранее мы уже рассказывали, какие существуют типы промышленных кондиционеров. Обязательно прочтите статью ниже, чтобы иметь полное представление о том, что такое промышленное кондиционирование, какие разновидности оборудования представлены на рынке и каковы их основные особенности.

Кондиционер можно, а порой и нужно встраивать в систему вентиляции, чтобы обеспечить наиболее правильный микроклимат.

Из каких компонентов состоит?

Кондиционер может состоять как из одного центрального блока + несколько дополнительных, так и в виде моноблока.

Зачастую используется первый вариант, поскольку он позволяет установить один центральный блок и множество дополнительных в разных помещениях. При этом центральный и дополнительные блоки соединяются системой из воздуховодов. Это удобная в эксплуатации система, можно настраивать режим работы в каждом помещении независимо. Однако, стоит такой кондиционер недешево. Особенно, если объединяется в единую систему с вентиляцией.

Центральный блок располагают либо внутри в техническом помещении, либо на улице. Дополнительные блоки размещаются в помещениях. Они могут быть потолочными, настенными, напольными и др.

Моноблоки более дешевы, но не так удобны в эксплуатации. Например, центральный кондиционер представляет собой моноблочный аппарат, к которому напрямую подключены воздуховоды, а не дополнительные блоки. В свою очередь воздуховоды выводятся в помещения. Здесь нет дополнительных блоков. Лишь один центральный и воздуховоды.

Из-за этой особенности моноблочные аппараты не позволяют гибко регулировать режим работы в разных помещениях, поскольку представляют собой “единый организм”, без возможности индивидуальной настройки климата.

Также кондиционеры оснащаются дренажной системой для вывода лишнего конденсата, вентиляторами и другими компонентами. Кстати, зачастую лишнюю влагу можно вывести не только на улицу, но и напрямую в канализацию. Это удобно и не доставляет неудобств окружающим.

Современные модели

Промышленные приточные кондиционеры (артель) предназначены для различных производственных помещений. Устройства такого типа выпускают многие производители, поэтому несложно подобрать технику под нужные параметры. Однако стоит приготовиться к тому, что приборы стоят значительно дороже бытовых аналогов. Уровень расценок у промышленных кондиционеров начинается от 100 тысяч рублей, если говорить о самых дешевых и простых моделях.

Для сравнения можно рассмотреть несколько приборов, рассчитанных на работу в промышленной среде:

Стоимость промышленных кондиционеров зависит не только от их технического наполнения и доступных функций, но и от известности производителя. Наиболее популярные фирмы всегда продают свои изделия дороже, поскольку знаменитый бренд одновременно служит и гарантией качества. Как правило, это европейские и японские модели. Однако и среди недорогих китайских кондиционеров тоже можно найти вполне достойный вариант.

Источник

Бытовые кондиционеры: виды и типы приборов

Кондиционеры бытового типа самые популярные, ведь их массово использует население для обеспечения нужной температуры в квартирах. Модели бытового назначения выгодны по всем параметрам – они:

• компактные;
• дешевые;
•  безопасные;
• имеют минимум требований к условиям эксплуатации.

Какие бывают кондиционеры бытового назначения

Выделяют несколько видов:

• настенные (или сплит-системы);
• оконные;
• напольные.

Настенные системы подойдут для небольших помещений, к которым относят не только квартиры, но и некоторые офисы. Самым популярным вариантом считается сплит-система.

Она состоит из двух участков: снаружи на стене закрепляется внешний блок с шумными элементами, а внутри — тихий. Благодаря такому решению пользователь не слышит шума, который характерен для работы любого кондиционера.

Оконные системы считаются самыми старыми и неудобными, ведь они закрепляются в оконном проеме. Но в тоже время это самые простые в установке и дешевые варианты кондиционеров.

Напольные моноблочные модели – еще один вариант простых в установке устройств для охлаждения воздуха. Их можно подключить даже самостоятельно, не вызывая специалистов. Достоинство изделия – мобильность, их можно спокойно передвигать по комнате. Недостатки тоже есть – очень шумная работа и высокая цена. Вывод: их популярность крайне низка.

Принцип работы

Чтобы доставлять воздух с улицы, используются специальные воздуховоды, которых у обычных кондиционеров нет. Через канал воздушные массы перемещаются в смесительную камеру, где соединяются с отработанным воздухом. После этого вся масса проходит через фильтры, где обрабатывается нужным образом — осушается, нагревается или охлаждается, в зависимости от того, какой режим работы устройства установлен. Пройдя фильтрацию, воздух поступает в помещение. В зависимости от сезона, кондиционеры приточного типа могут работать как на охлаждение, так и на обогрев, если задать им нужные параметры. Это позволяет использовать технику круглый год для поддержания оптимального микроклимата в помещениях и выполнения санитарных норм.

Применение

Мощные, энергоэффективные промышленные кондиционеры с возможностями гибкой настройки успешно применяются для создания комфортного микроклимата в больших зданиях. Их устанавливают для очистки и охлаждения воздуха в помещениях, вентиляции объектов разного назначения:

• цехов и складов;
• стадионов, спорткомплексов, спортзалов и концертных залов;
• торгово-развлекательных центров, магазинов;
• крупных кафе и ресторанов;
• учебных заведений;
• больниц и поликлиник.

Кондиционеры для промышленного применения выбирают исходя из пяти главных параметров:

• производительность;
• энергоэффективность;
• удобство управления;
• простота обслуживания;
• долговечность.

В частных домах и больших квартирах их редко используют, зачастую обходятся традиционными бытовыми или полупромышленными кондиционерами. Которые, в свою очередь, способны поддерживать комфортный микроклимат в каждой комнате независимо от погодных условий на улице и температурных режимов в соседних помещениях.

В крышных и центральных системах кондиционирования нет функции раздельного управления микроклиматом в разных помещениях.
