Предназначение противодымной вентиляции и дымоудаления

Системы пожаротушения и дымоудаления: виды, различия, применение

В перечень таких дополнительных средств входит система пожаротушения и дымоудаления, а также противодымная вентиляция. Чаще всего такие приспособления устанавливаются в тех помещениях, где существует риск или угроза непроизвольного возгорания, а также заполнения угарным газом и другими ядовитыми продуктами горения. Наибольшее распространение такие системы получили в местах большого скопления людей, на производствах, на объектах коммерческой или общественной направленности. В частном секторе такие устройства тоже всегда актуальны, так как гарантируют дополнительную безопасность эксплуатации отопительных приборов различных видов.

Системы пожарной вентиляции дымоудаления разделяют на два типа:

• статическая система удаления задымлений
• динамическая система удаления задымлений

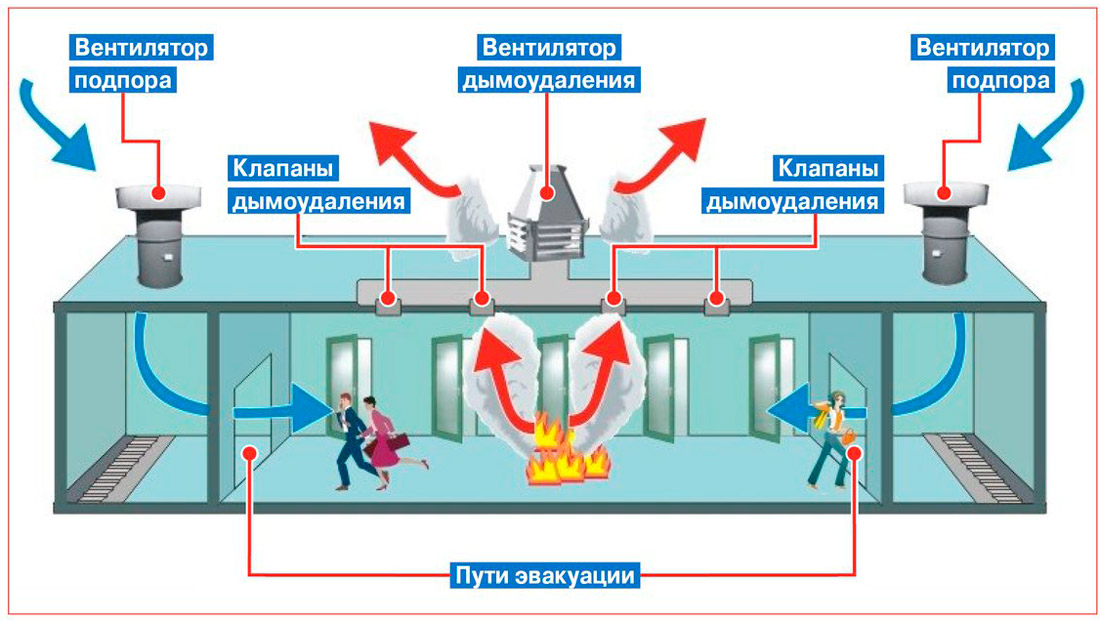

Работа и действие данных типов систем основана на различных процессах. Статическая система работает по принципу блокировки задымления и вредных продуктов сгорания в одном помещении, препятствуя, таким образом, проникновению дыма в соседние пространства. Блокировка дыма в одном помещении осуществляется путем отключения основной вентиляции и прекращения подачи воздуха извне. Стоит отметить, что температура воздуха в сильно задымленном помещении может достигать критично высоких отметок. Поэтому если заблокированное помещение планируется использовать в целях эвакуации людей или иных оперативных действий, то статическую СДУ применять не рекомендуется.

Принцип работы второго вида СДУ – динамической, основан на ровно противоположном, в отличие от статической, оперативном реагировании. За счет специальных вентиляторов динамическая система осуществляет намеренное усиление циркуляции и движения воздуха, активно препятствуя скоплениям больших объемов дыма и угарных газов. Таким образом, дым рассеивается по помещениям, понижая концентрацию вредных веществ в воздухе. При этом, уровень концентрации вредных веществ горения и угарного газа в воздухе, хоть и сокращается, но все равно имеет место быть. Цель динамической системы дымоудаления заключается в том, чтобы дать людям время на эвакуацию из помещений.

Стоить отметить, что любая, даже самая примитивная система вентиляции и пожарного реагирования – существенно увеличивает шансы своевременного реагирования и эвакуации. Поэтому установка таких приспособлений рекомендуется на всех объектах. К сожалению, многие складские, производственные здания, а также высотные жилые дома не оснащены никакими системами пожарного реагирования – поэтому таким объектам требуется своевременная модернизация и монтаж дымоудаления.

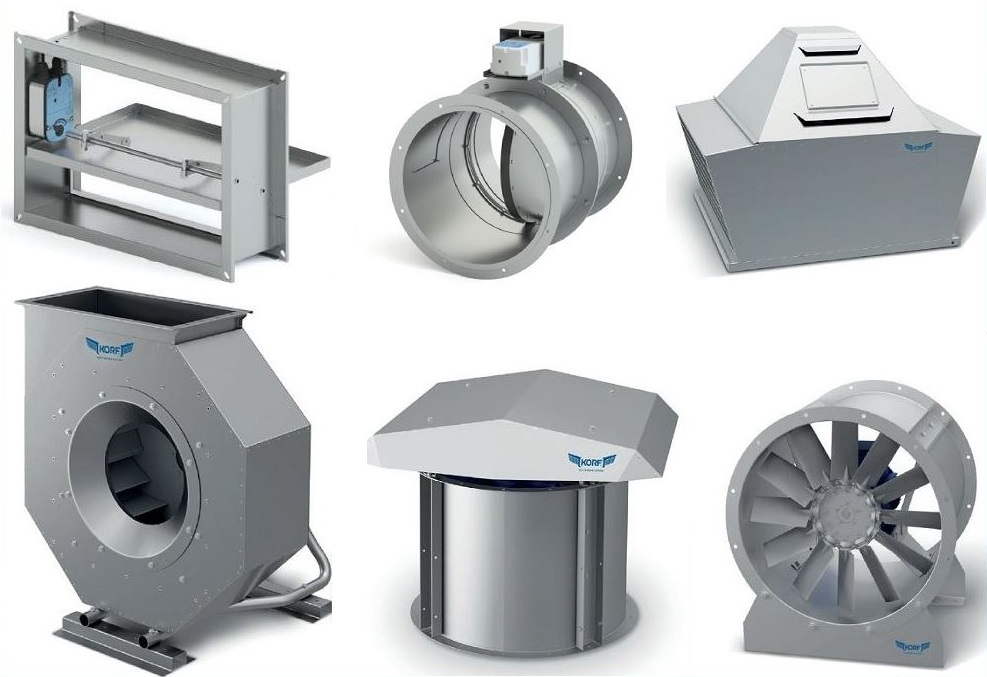

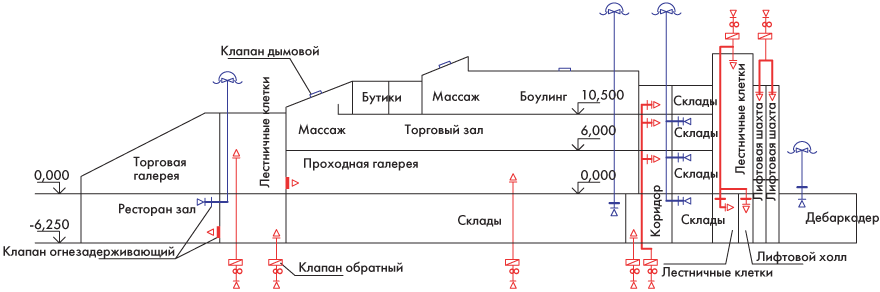

Какое оборудование используется для пожарного дымоудаления

Внимательно изучив принцип работы СДУ, можно заключить, что для ее создания требуется большое число различных технологических решений. Их основу составляют:

• Дымоприемные устройства

• Вентиляторы для удаления дыма и его компенсации свежим воздухом

• Огнестойкие вентиляционные короба

• Шахты, магистральные каналы

• Огнезадерживающие клапаны, предназначенные для ограничения распространения пожара по общеобменной вентиляции

Оборудование, используемое для организации противодымной защиты, можно условно поделить на две категории:

• Специального
• Общего назначения.

Оборудование для систем дымоудаления

Каждое из решений имеет свои преимущества и недостатки.

Существующие разновидности устройств и их особенности

На основании условий работы, способа установки, конструктивных особенностей исполнения вентиляторы систем дымоудаления могут условно разделяться на следующие виды и типы:

• вентилятор дымоудаления крышный – устанавливается на открытых участках кровли, поэтому следует дополнительно организовывать им оптимальную защищенность;
• осевой вентилятор дымоудаления (аксиальный) – позволяет отводить избыточное тепло от мест возгораний, тем самым, облегчая работу по возгоранию или уничтожению пожара. Имеет небольшие размеры, высокий КПД и регулирует расход воздуха. Применяется в вытяжных вентиляционных системах при обычной среде;
• канальный вентилятор дымоудаления – конструкция подобного оборудования благодаря особой защите электродвигателя позволяет осуществлять работу даже в неблагоприятных условиях внешней среды. Данные устройства обладают высокой эффективностью;
• вытяжные вентиляторы промышленные дымоудаления – вентиляционное оборудование, используемое для промышленного назначения и основанное на центробежных процессах;
• вентилятор радиальный дымоудаления – на сегодня такие устройства признаны самыми эффективными, прочными и надежными и используются чаще всего на промышленных объектах либо производствах. Имея высокую мощность, радиальное оборудование применяется также при транспортировке воздушных либо газовых сред, без наличия каких-либо разрушающих или опасных веществ. Работа устройств основана на вращении барабана с лопастями изогнутой формы и применяется в пылевой или агрессивной среде;
• вентилятор дымоудаления пристенный – получили широкое распространение на сегодняшний день, поскольку данные системы позволяют устанавливать и прокладывать оборудование технически правильно без учета крыши. Такой вид устройств способен без снижения качества утилизации продуктов горения одновременно работать с несколькими воздушными отводами. Кроме этого пристенный вентилятор эффективно справляется с распространением последствий горения.

Осуществляя подбор вентилятора дымоудаления, следует учитывать, что все технические характеристики и свойства, представляемые в каталогах изготовителями соответствуют оптимальному уровню атмосферного давления, а также нормальной температуре воздуха, колеблющейся в пределах не более 20 градусов.

Также наиболее значимыми показателями, согласно которым выбираются отдельные виды вентиляторов дымоудаления, являются:

• удобство и простота установки – наличие возможности самостоятельного проведения установки и сборки системы дымоудаления;
• уровень долговечности и надежности конструкции в целом – данные параметры определяются качеством сборки, а также уровнем выполнения дополнительных или отдельных частей оборудования;
• степень мощности устройства – менее мощное оборудование может не полностью справиться с возложенными на него функциональными характеристиками, а слишком мощное – будет вызывать излишний перерасход используемых ресурсов.

Установка вентиляторов дымоудаления крышного типа предполагает учета некоторых немаловажных факторов, к которым можно отнести:

• конструктивные особенности крыши, а также используемого материала для покрытия кровли;
• наклонный угол крыши – влияет на принцип расположения вентилятора на поверхности;
• типовые свойства и размеры выбранного вентилятора.

В зависимости от применяемого кровельного материала монтаж вентилятора дымоудаления может осуществляться несколькими методами:

• на крыше с твердым типом покрытия – устройства закрепляются на продолжениях шахт системы вентиляции, выполненных из материалов, таких как бетон или кирпич. Это способствует максимальному сцеплению с поверхностью сформированной конструкции;
• на мягком кровельном покрытии – более сложный вариант закрепления и стыковки вентилятора, зависящий от множества условий и используется зачастую исходя из заданной ситуации.

В целом принятие решения о применении того или иного вида дымоудаления принимается в пределах конкретной ситуации на основе различных эксплуатационных условий, стоящих перед данной системой.

Учитывая простоту в установке и настройке, практически каждый вентилятор дымоудаления, является уникальным решением для создания эффективной и высококачественной системы пожарной безопасности.

Негативное воздействие задымленности

При пожаре дым образует плотный поток, который быстрее всего перемещается по коридорам, лестничным клеткам, переходам между зданиями. Он снижает видимость, плюс, создает условия, при которых дышать становиться невозможным.

Интересен тот факт, что человечество всегда стремилось быстро обнаружить очаг возгорания и также быстро его локализовать и ликвидировать. Для этого создавались и усовершенствовались системы пожарной сигнализации и пожаротушения

Но на негативное воздействие дыма внимание обращали мало. А ведь последний в любых зданиях и сооружения распространяется с молниеносной скоростью, заполняя собой все помещения

Он летит впереди огня, не давая людям быстро покидать горящее строение обычным способом. Могут не помочь даже световые табло, указывающие, в каком направлении надо двигаться.

Дым – проблема номер один при пожаре, и бороться с ним приходится всеми силами и средствами. Надо отдать должное, что ученые давно занимаются технологиями, которые помогают удалять токсичные летучие взвеси из здания. Одна из передовых разработок – система противодымной защиты.

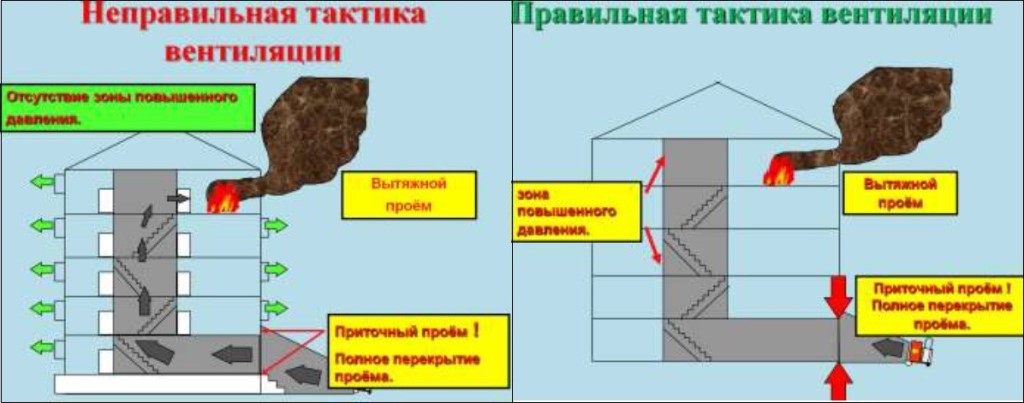

Дым при пожаре внутри помещений

В ее задачи входит удаление дыма из помещения, где начался пожар. То есть не дать распространиться ему по эвакуационным маршрутам: коридорам, лестничным клеткам, а также смежным помещениям. При этом противодымная система обеспечивает приток свежего воздуха извне посредству неплотностей в конструкциях, вентиляционных, технологических и технических проемов.

То есть получается, что противодымная защита – это система, которая обеспечивает благоприятные условия для людей, покидающий горящее здание.

Это интересно: Люки дымоудаления: назначение, виды, требования к монтажу

Технологии

Крепление воздуховодов выполняется в соответствии с рабочей документацией. Крепления горизонтальных воздуховодов устанавливаются на расстоянии не более шести метров друг от друга. Крепление воздуховодов вертикальной установки устанавливается на расстоянии не более четырех метров друг от друга. Болты на фланцевых соединениях должны быть затянуты, гайки болтов располагаются с одной стороны фланца. При монтаже воздуховодов дымоудаления, фланцевые соединения уплотняются асбестовым шнуром. При стягивании фланцев воздуховодов болтами, шнур закладывается таким образом, чтобы не оставалось щелей. Если в воздуховодах возможна конденсация влаги, конструкция монтируется с уклоном в сторону движения воздуха. В этом случае монтируется дренажная система для слива конденсата.

Места прохода транзитных воздуховодов через стену, перегородки, уплотняются негорючими материалами. Вентиляторы дымоудаления и дымозащиты устанавливаются в помещениях с противопожарными перегородками. Допускается установка вентиляторов на кровле, или снаружи здания. При установке вентиляторов вне специальных помещений, монтируется специальное ограждение (сетка), чтобы исключить доступ посторонних лиц.

Воздухозаборные решетки для вентиляторов подпора воздуха устанавливаются на расстоянии не менее шести метров от места выброса дыма от вентиляторов дымоудаления.

Монтаж обратных клапанов у вентиляторов не проводится, в случае больших теплоизбытков в обслуживаемых зданиях. Вентиляторы соединяются с сетью воздуховодов без использования гибких вставок. Основание вентилятора жестко крепится к фундаменту для установки вентилятора.

Клапана дымоудаления устанавливаются на шахтах дымоудаления под потолком. При необходимости, для клапанов дымоудаления монтируются ограждения металлические (декоративные решетки). К системе дымоудаления присоединяется не более двух клапанов на первом этаже. Установленные клапаны должны свободно открываться в проем шахты дымоудаления.

Огнезащитный состав наносится на воздуховод для обеспечения необходимого предела огнестойкости. Перед нанесением огнезащитного состава подготавливается поверхность воздуховодов. Воздуховоды и сварные короба очищаются от грязи и масляных пятен. Конструкции с огнестойкостью Еi90 и выше, армируются штукатурной сеткой. Огнезащитный состав на поверхность деталей наносится с помощью пневмораспылительной установки или вручную с помощью шпателя.

По окончании монтажных работ проводится комплексное апробирование систем дымоудаления и дымозащиты.

Мастера сразу составят план конструкции и смету на материалы. Также с компанией будет легче заключить договор на последующее обслуживание приборов.

Перед началом монтажных работ составляется индивидуальный план системы дымоудаления для объекта и проводится расчет необходимых материалов. На данном этапе учитываются все особенности здания — количество этажей, огнестойкость строительных материалов, степень изоляции помещений и многое другое.

Приборы дымоудаления зачастую соединяют с системой общей вентиляции — это экономит средства, строительные материалы и время монтажа. Однако куда большую эффективность обеспечивает установка отдельных вентиляционных шахт для системы дымоудаления и подпора воздуха.Важна также синхронизация работы вентиляции с другими противопожарными приборами.

Установка вентиляции дымоудаления начинается с проведения воздуховодов в соответствии с принятым планом. Затем приступают к монтажу вентиляторов , обеспечивающих дымоудаление и подпор воздуха. Это могут быть радиальные, осевые или крышевые вентиляторы.

Чтобы добиться необходимого уровня огнестойкости системы, воздушные шахты обрабатываются специальными составами. После этого проводится комплексная установка клапанов системы. Как правило, их равномерно размещают в помещениях здания, под потолком. Монтаж вентиляции завершается установкой датчиков задымления и системы оповещения.

После установки необходимо провести налаживание работы всех элементов системы. Все возникшие неполадки рекомендуется устранить уже на этом этапе.

Устройство

Техническое устройство такого изделия несложно, т.к. имеет в своем составе лишь три основных элемента:

• Корпус круглого или прямоугольного/квадратного сечения, выполненный из оцинкованного металлического листа или нержавеющей стали. Устанавливается в проемах строительных конструкций – перекрытий, стен, перегородок, в т.ч. противопожарных, крепясь к ним с одной или с двух сторон.
• Подвижная заслонка, которых может быть от одной до нескольких, соединенных в одну работающую конструкцию, плотно перекрывающую все внутреннее сечение корпуса изделия.
• Привода – механизма различного вида, принципа, способа действия, приводящего заслонку в открытое положение, т.к. большинство изделий, предназначенных для установки на защищаемых объектах, изготавливаются в так называемом нормально закрытом исполнении.

Что такое система противодымной вентиляции

Как легко догадаться, противодымная вентиляция — это система, состоящая из оборудования, чья задача заключается в удалении дыма и подобных ему последствий возгораний, которые образуются в закрытых пространствах. Системы противодымной вентиляции зданий обычно устанавливаются там, где скопление людей больше всего, а свежий воздух поступает в ограниченных количествах. Где же можно произвести монтаж такой конструкции? Что обычно включают в проект противодымной вентиляции? Пример, который сразу приходит в голову, — это лестничная клетка, либо шахта лифта. Кроме того, распространена противодымная вентиляция коридоров и других помещений, по которым люди должны будут проследовать в случае пожара.

Что на этот счёт говорят различные требования, включая ГОСТ? Противодымная вентиляция обязательно должна устанавливаться в следующие помещения:

• Сцена театра.
• Автостоянки, независимо от их месторасположения.
• Залы.
• Любые места, где массово скопляются люди.

Установка противодымной вентиляции обязательно должна производиться в следующих ситуациях:

Если имеется коридор или холл в здании выше 28 метров, включая общественные, многофункциональные, жилые, административно бытовые строения

То есть, важно, чтобы в таком помещении постоянно находились люди в любом количестве.
Если есть холл или коридор здания, имеющий незадымляемую лестничную клетку.
Если имеется коридор длиннее 15 метров, без естественного освещения (но тут есть нюансы, про которые говорит СНиП 41-01-2003).
Если есть жилое здание с коридором от двери квартиры до выхода (места, где имеется незадымляемая зона) длиннее 12 метров. При этом естественное освещение должно отсутствовать.
Если имеется атриум (внутренний двор с входами во все помещения) высотой выше 15 метров.
В обстоятельствах, прописанных в СП пожарной вентиляции (СП 7.13130.2013).
В прочих случаях, не указанных здесь.

Важно учитывать, что устройство вытяжной противодымной вентиляции должно быть выполнено таким образом, чтобы она никак не соприкасалась с прочими системами защиты, то есть была полностью автономна. И ещё один важный факт про противодымную вентиляцию

Требования, которые действовали раньше, предусматривали наличие дымовой зоны в 1500 м2, но сейчас это пространство может быть вдвое больше — что установлено в СНиП 41-01-2003. Как же быть в случаях, когда имеются помещения крупнее? В таких ситуациях потребуется выделять в них дымовые зоны, соответствующие размеру, с которым способны справляться воздуховоды противодымной вентиляции

И ещё один важный факт про противодымную вентиляцию. Требования, которые действовали раньше, предусматривали наличие дымовой зоны в 1500 м2, но сейчас это пространство может быть вдвое больше — что установлено в СНиП 41-01-2003. Как же быть в случаях, когда имеются помещения крупнее? В таких ситуациях потребуется выделять в них дымовые зоны, соответствующие размеру, с которым способны справляться воздуховоды противодымной вентиляции.

Естественное удаление через окна

Как несложно заметить, в своде правил 7.13130 нет никаких упоминаний об использовании окон для естественного дымоудаления, что кажется неправильным, ведь с их помощью легко проветрить помещения.

Объяснений этому факту, публикуемых на форумах специалистов проектных организаций, пожарной безопасности, несколько:

• Окна, в том числе из коридора, могут располагаться на фасадах строительных объектов с наветренной стороны, что в случае сильного ветрового давления приведет к невозможности удаления дыма через такие проемы в стенах.
• Площадь окон из коридора здания обычно недостаточна для расчетного дымоудаления.
• Окна, расположенные на путях эвакуации, чаще всего наглухо закрыты, с них сняты ручки, другие приспособления для открытия, а разбить современные пластиковые окна весьма непросто.
• Окна, как правило, не оснащаются устройствами с электромеханическими приводами для автоматического, дистанционного открывания в случае пожара.

В то же время пункт 12.4 СП 60.13330.2012 (действующего на момент написания статьи), который является актуализированной версией СНиП 41-01-2003 – основного нормативного документа, используемого при проектировании систем вентиляции, отопления, допускает использование окон для противодымной защиты наравне с другими устройствами, если они обеспечены автоматическим, дистанционным, а также ручным по месту монтажа управлением при пожаре.

Возможные ошибки при проектировании

Как показывает опыт, чаще всего допущение недочетов на этапе составления проекта происходит в следующих ситуациях.

• Занижение минимальной ширины помещения.
• Ошибки при расчете статистического давления вентилятора.
• Расположение низа вытяжного клапана на одном уровне либо ниже дверного проема для эвакуации.
• Попытка применения вытяжной системы без компенсирующей приточной вентиляции.
• Слишком высокий перепад давления закрытых дверей, равный более 150 Па воспрепятствует их открыванию при эвакуации.
• Не учет конфигурации коридора.
• Выброс продуктов горения в месте на расстоянии менее 5 м от места забора уличного воздуха, а также слишком близко к уровню крыши.
• Допуск общей системы вентиляции для помещений различного назначения.

Стоит заметить, что лучше не стараться выполнять проектные расчеты самим, а доверить это дело профессионалам.

Когда нужно дымоудаление?

В интернете крайне мало информации, где именно нужна система противодымной вентиляции.Нормы дымоудаления написаны сложным языком и разбросаны по разным нормативным документам. В этом разделе я собрал самую важную информацию. Вам осталось пройтись по списку и понять – требуется ли система противодымной вентиляции в вашем конкретном случае?

Система вытяжной противодымной вентиляции (дымоудаления) требуется:

1. из коридоров и холлов любых зданий более 9 этажей, кроме производственных;

2. из коридоров в подвальных и цокольных этажах любых зданий, где есть помещения с постоянным пребыванием людей на этих этажах;Например, дымоудаление требуется из коридора подвального этажа жилого дома, где расположены офисы, или мастерские. При этом, если выход из такого офиса происходит сразу на улицу- дымоудаление не требуется.

3. из коридоров длиной более 15 метров без открывающихся наружных окон;Дымоудаление из таких коридоров не требуется в одноэтажных зданиях и производственных зданиях с негорючими веществами. Также не требуется, если во всех помещениях этого коридора нет постоянных рабочих мест, а двери из помещений выполнены в дымогазонепроницаемом исполнении.

4. из атриумов и пассажей;

5. из складов со стеллажным хранением высотой более 5,5 метров, где хранятся материалы способные гореть и воспламеняться;

6. из производственных и складских помещений, но только с постоянным пребыванием людей, где используются материалы способные гореть и воспламеняться;

Постоянное пребывание людей – это более 6 часов в сутки или 2 часа непрерывно в течение суток.

7. из производственных и складских помещений с постоянным пребыванием людей, в деревянных зданиях, либо зданиях из других горючих материалов;

8. из помещений без открывающихся наружных окон площадью более 50 м

2

8.1 с массовым пребыванием людей, массовое пребывание — на 1 м

2

свободной площади находится более 1 человека. Например: залы совещаний, учебные аудитории, обеденные залы, зрительные залы театров и кинотеатров. Актуально для всех помещений, где много людей и мало окон. Часто заказывают проект дымоудаления из обеденного зала ресторана в подвальном помещении вместе с проектом вентиляции ресторана.8.2 c постоянными рабочими местами, где используются или хранятся горючие материалы. Например: читальные залы, книгохранилища, выставки или архивы без открывающихся окон

9. из помещений без открывающихся наружных окон вне зависимости от площади:9.1 торговых залов магазинов;9.2 офисов;9.3 гардеробных площадью более 200 м

2

Дымоудаление не требуется из торговых залов (9.1), офисов (9.2), если помещение менее 800 м

2

расположено на 1 этаже жилого здания или пристроено к жилому дому и имеет выход сразу на улицу, при этом от самого дальнего помещения до выхода должно быть не более 25 м.Например: Если офис менее 800 м

2

,но от самого дальнего помещения до выхода более 25 м – дымоудаление потребуется.

9.4 автодорожных и коммуникационных тоннелей при их соединении с подземными этажами здания.

10. из любых крытых паркингов для автомобилей, а также изолированных рамп для въезда автомобилей на этажи.

Система дымоудаления из автостоянки. Применение струйных вентиляторов для парковок в российских нормах не регламентируется!

11. из любых помещений в которые есть выход в незадымляемые лестничные клетки, вне зависимости от их площади и наличия открывающихся окон. Например, коридор менее 15 метров, но выход из него — через незадымляемую лестничную клетку. В таком случае делаем систему дымоудаления в коридоре, а приток – в лестницу.

Незадымляемая лестничная клетка – это внутренняя лестница для эвакуации людей при пожаре в зданиях более 9 этажей (или высотой более 28 метров). Необходимо чтобы рассматриваемое помещение полностью соответствовало всем перечисленным в пункте условиям. Если какое-то требование к помещению не выполняется – дымоудаление не требуется.

Выводы

Управление противодымной вентиляцией – очень ответственная работа, поскольку подразумевает не только контроль своих действий и внимательность, но и возможность принятия неординарных решений в случае какой-либо неполадки или сбоя в автоматической системе противопожарных действий. Оператор должен мгновенно среагировать на сигнал «Пожар», проверить отлаженность работы системы, переход сигналов от основного датчика в шкаф управления, активирующего системы дымоудаления, подпора, включение вентиляции, получение информации о состоянии работы всей системы и отдельно взятых ее звеньев.

1. управление дымовыми зонами
2. функция опережающего включения вентиляторов
3. ручной запуск системы с отдельно-взятого шкафа
4. повышение степени защиты системы путем дублирования контрольных точек.

Все руководители крупных предприятий и организаций должны помнить, что от их отношения к нормам и правилам противопожарной безопасности и эффективности системы борьбы с пожаром зависят жизни его сотрудников, посторонних посетителей, целостность имущества. Не стоит экономить на подобном оборудовании – обращайтесь только к профессионалам!

Из чего состоит дымовыводящая система?

Обязательным моментом является монтаж дымовыводящих клапанов, они должны быть равномерно распределены по всей территории (общая площадь не более 900 квадратных метров) и находиться под потолком. Помимо клапанов и люков, система оборудуется дымососными устройствами и зонируется на дымовые секции, что предотвращает появление избытков продуктов горения при неисправности или в случае, если оборудование не справляется с объемом.

Приточная противодымная вентиляция используется в виде дополнительной, и присоединяется к основной – вытяжной. Отдельно приточный вид не используется.

Все требования к системе вентилирования в жилых и производственных помещениях регулирует так называемый СНиП. Это нормативный документ, содержащий в себе свод санитарных норм и правил установки, монтажа, эксплуатации, профилактики и прочих мер и порядков для противопожарных систем. Согласно им, специальное оборудование по отводу продуктов горения может быть смонтировано исключительно на крышах зданий или в специализированных дымовых шахтах. Также вентиляторы предусмотрены на входе и выходе воздуховода.

Помимо этого, там прописаны требования к такой важной части разумного противодействия пожарам, как оборудование:

• мощность – не менее 20 000 метров куб. в час;
• исправная работа в повышенном тепловом режиме не должна быть менее часа при 600 градусах Цельсия и не менее двух – при 400;
• наличие защитных кожухов на оборудовании;
• установка оборудования может осуществляться только специализированными компаниями, у которых на руках имеется специальная лицензия и допуск до подобных работ.
