Установка противопожарных клапанов в системе вентиляции

Классификация противопожарных клапанов

Противопожарные клапана, которые выпускаются для применения в современных системах вентиляции, классифицируются на две основные категории. Каждая из которых предназначена для своей сферы применения и отличается конструктивно и местом расположения. Клапаны бывают:

1. НЗ (нормально закрытые), к которым относятся дымовые и используемые в приточно-вытяжных системах противодымной вентиляции. Их назначение — удаление дыма и газов после пожара. В нормальном состоянии задвижка в них находится в закрытом положении и воздух сквозь клапан не проходит. После возникновения пожара и срабатывания противопожарной сигнализации клапан под действием сервопривода или любых других регулирующих устройств открывается и с помощью вентиляции через него удаляется дым.
2. НО (нормально открытые). Клапан вентиляционный противопожарный из этой группы разработан для установки в системах общеобменной вентиляции, воздушного отопления или кондиционирования для защиты от попадания дыма. В обычном состоянии задвижка в нем открыта и воздух свободно движется по системе вентиляции. После срабатывания сигнализации клапан перекрывается, из-за чего предотвращается возможное попадание дыма из места пожара в соседние помещения. К одним из популярных устройств такого типа относят противопожарный клапан КЛОП-1.

Также существуют клапаны двойного действия. Они совмещают в себе характеристики двух рассмотренная групп. Устройство закрывается при пожаре, для защиты от проникновения дыма в соседние помещения, и автоматически открывается после пожара. Нормально закрытые клапаны еще называют дымовыми.

Клапаны также выпускаются и разделяются по климатическому исполнению. Например, существуют устройства в морозостойком исполнении, которые предназначены для работы в условиях низкой температуры. Существуют устройства и морского исполнения, которые разработаны для функционирования в условиях агрессивного влажного морского воздуха.

Также клапаны классифицируются по способу установки на:

• стеновые;
• канальные.

Отличие указано в самом названии: стеновые устанавливается непосредственно в ограждающих конструкциях без подключения к вентиляционной сети, канальные подсоединяют к воздуховодам.

Требования к противопожарным клапанам

Поскольку от качества и работоспособности противопожарных клапанов зависит жизнь и здоровье людей, такие изделия должны соответствовать техническим стандартам, которые указаны в ГОСТ 53301-2009.

Таким образом, у каждого устройства должен быть сертификат соответствия ГОСТ Р.

Качественный огнезадерживающий клапан для вентиляции соответствует нижеперечисленным требованиям:

• имеет высокую герметичность;
• изготовлен только из высококачественной нержавейки или оцинкованной стали;
• заслонка устройства оснащена простой в управлении ручкой;
• обладает высокой огнестойкостью;
• корпус устройства имеет определенную длину;
• пружины изделия являются легкосъемными деталями, которые работают по методу растяжения;
• доступ к эксплуатационным узлам устройства можно получить без препятствий и в максимально быстро;
• имеет небольшую массу.

При применении такого оборудования следуют таким правилам безопасности (ГОСТ 15150-69):

• соблюдают определенный температурный режим. Температура в помещении должна быть от -30 до +40 °С;
• защищают изделие от коррозии и прямого проникновения воды;
• исключают замерзание заслонки.

Ведь устройства имеют двойное назначение — предотвращают распространение пламени и выводят токсичные продукты горения из здания.

Основные типы противопожарных клапанов

Технические устройства, выполняющие роль преграды для открытого огня, теплового воздействия и горячих газов, а также системы дымоудаления, делятся на 7 типов.

1. Нормально открытый противопожарный клапан с электроприводом, используемый в составе большинства систем вентиляции и установок кондиционирования в защищаемых помещениях. Основное назначение – огневая задержка. Срабатывают на закрытие для полной герметичности помещения.
2. Нормально закрытый, срабатывающий только при пожаре. Используется в качестве элемента установок противодымной и общеобменной вентиляции. Когда на привод агрегата поступает сигнал о возгорании, открывается заслонка и через свободный проход вентилирующим потоком удаляются продукты горения.
3. Двойного действия с совмещенной конструкцией заслонок. Такие клапаны работают на закрытие во время возникновения огня и на открытие для притока воздуха после ликвидации возгорания.
4. Дымовой, относящийся к нормально закрытым клапанам с пределом огнестойкости Е. Монтируется в вентиляции вертикальных вытяжных шахт дымоудаления и огнестойких воздуховодах.

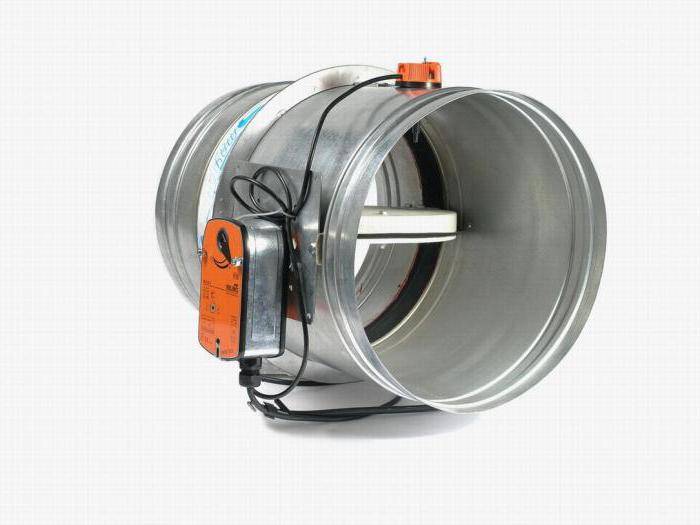

5. Универсальный противопожарный клапан с электроприводом, который автоматически перекрывает доступ огня и дымовых газов по вентиляционным каналам системы дымоудаления и общеобменных установок.
6. Автоматический, защищенный от «человеческого фактора». Его плюс – полностью автоматическое срабатывание с полной герметизацией помещения при возникновении пожара.
7. Обратный, который ставится у вентиляторов приточной противодымной защиты.

Серия КПУ, UVA, UVS

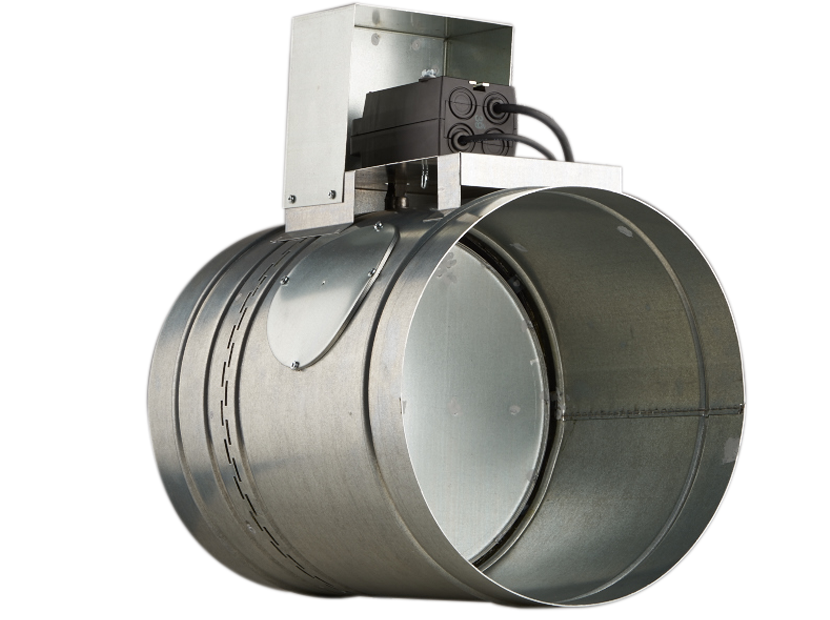

Клапан противопожарный универсальный КПУ-1Н

Противопожарные клапаны серии КПУ в случае пожара автоматически перекрывают проемы ограждающих строительных конструкций и вентиляции. Производятся в общепромышленном, взрывозащищенном и морозостойком исполнении, а также для АЭС.

Огнезадерживающие нормально открытые устройства оборудованы электроприводом с возвратной пружиной и терморазмыкающим механизмом или электромагнитом с возвратной пружиной и плавкой вставкой. Клапаны данной серии имеют небольшую массу и габариты, упрощенную конструкцию гермовводов, возможность установки различных приводов, предел огнестойкости EI 90.

Противопожарные клапаны серии UVA и UVS предотвращают распространение огня по воздуховодам и системам вентиляции. Промышленность выпускает круглый UVA с различными диаметрами и прямоугольный UVS, предел огнестойкости EI 90. Электромагнитный или электрический привод закрывает заслонку в случае необходимости перекрытия проема.

Клапан обратного типа и его классификация

Для начала следует вспомнить принцип работы клапанов этого вида. Ее функциональные особенности достаточно просты для восприятия. На одной из осей будут расположены лопасти, что позволяет проходить воздушным массам только в одном из направлений. При изменении направления потока клапан автоматически перекрывается. Помимо возможности автоматической блокировки, можно самостоятельно производить регулировку приточного объема воздушных масс, изменяя уровень сечения воздуховода. Все устройства данного типа можно различить, исходя из таких основных характеристик:

• исходя из конструктивных особенностей. В зависимости от мембраны, лепестков, бабочки и решетки. Устройство с установленным обратным клапаном обладает установленными заранее жалюзями, которые изменяют свое положение при воздействии воздушных потоков, но только в одну из сторон, что позволило полностью исключить возможность образования обратного потока. Формы они могут иметь самые разные, как и дизайн. При этом установка производится при выходе или входе в вентиляционный канал. Установленный клапан по форме напоминает бабочку, которая состоит из нескольких пластин, которые между собой скреплены при помощи пружинки. Само устройство представляет собой заслонку, которую может привести в движение даже небольшое дуновение ветра, после чего плотно прилегает к поверхности решетки. Зачастую используется при обустройстве вентиляции естественного типа. По принципу работы клапан лепесткового типа схож с мембранным. При этом изготавливается он по форме заслонки, крепление которой производится на оси, которая приходит в движение под воздействим воздушных потоков, в зависимости от их направления;
• исходя из материала, который был использован при изготовлении. Возможно использование оцинкованной стали или пластика при производстве клапанов;
• в зависимости от пропускной способности (объем воздуха за определенный промежуток времени может проходить разный);
• по способу проведения монтажных работ, установка может проводиться как горизонтально, так и вертикально;
• исходя из способов управления, они могут быть электрическими или ручными. Для ручного управления понадобится специальный рычажок. Электрический же привод прекрасно функционирует с остальными элементами устройства на автоматическом режиме, который самостоятельно регулирует скорость и объем воздушного потока;
• по форме модели могут встречаться как круглые, так и прямоугольные. В этом случае выбор будет основываться исходя из размера и формы воздуховода, в который будет производиться установка клапана обратного типа. Для бытовых нужд понадобится установка клапана габаритом в 10 см, 12 см, 12,5 см, 15 см и более. Для промышленных сооружений рекомендуется использовать элементы, диаметр которых составляет от 15 см до 100 см.

Где используются клапаны обратного типа

В не зависимости от разновидностей устройств вентиляции, рано или поздно в ней может появиться обратная тяга (будь то механическая или естественная система вентиляции помещений). При обустройстве естественных систем, будут использоваться каналы вентиляции с обратными клапанами, которые неимоверно чувствительны к малейшим изменениям, касательно направления движения воздушных потоков. Для достижения оптимального результата рекомендуется установить  клапан обратного вида одновременно с вентиляционными каналами. Монтаж клапана обратного типа в квартирах с естественным устройством вентиляции, должно производиться в нишах стен между помещениями. Такие отверстия предпочтительнее делать неподалеку от дверного проема, там же следует установить решетки под клапаны обратного типа, которые будут отвечать за потоки воздуха. Вентиляция приточного типа состоит из воздуховода, который размещается в одной из наружных стен и которая оснащена решеткой, отвечающей за забор воздуха из улицы. Фильтр способствует очистке воздушных масс, которые проходят сквозь систему с улицы, что приводит к небольшому подогреву таковых, что позволяет сохранить оптимальный температурный режим внутри помещения. Таким образом, можно полностью исключить необходимость в дополнительном проветривании помещений, в которых установлены пластиковые окна.

Устройство и функционал

Этот противопожарный элемент вентиляционных систем представляет собой задвижку, которая перекрывает или открывает каналы в зависимости от обстоятельств на объекте. Установка огнезадерживающих клапанов выполняется внутри коммуникаций, в том числе шахт. В зависимости от конструктивных особенностей эти устройства могут выполнять несколько функций:

• в открытом состоянии оно поддерживает работу вентиляции в штатном режиме;
• в закрытом состоянии устройство перекрывает канал и препятствует распространению опасных сред;
• так же клапаны могут входить в системы дымоудаления, формируя отвод из помещений гари и дыма;
• так же, клапаны применяют, как для перекрытия системы при чрезвычайных обстоятельствах, так и для удаления из помещений гари, дыма и огнетушащих веществ.

Этот механизм — отдельный рабочий модуль, сборка противопожарных клапанов выполняется из металлических деталей. В стандартном исполнении компонент комплектуется датчиком и механизмом управления. Электропривод может располагаться, как непосредственно на устройстве, так и в месте, близком к нему. Огнезащитные клапаны имеют высокие характеристики по огнестойкости.

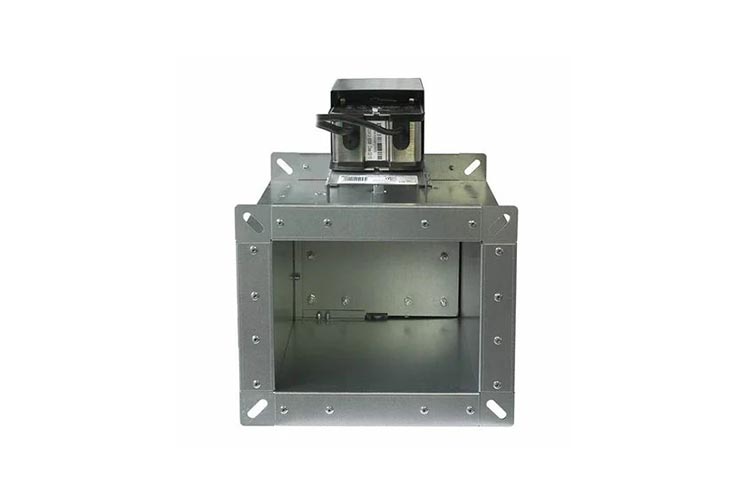

Противопожарный элемент для вытяжной вентиляции КПВ 01

Типы электроприводов

Для управления противопожарными клапанами используются три типа электроприводов:

• пружинный с тепловым замком;
• электромагнитный;
• электромеханический.

Первый тип устанавливается только на нормально открытых клапанах.

Электромагниты считаются самыми экономичными. Они всегда находятся в дежурном закрытом положении. В случае возникновения очага возгорания электромагнит получает импульс и разблокирует систему. Крышка клапана приводится в действие при помощи механической пружины.  В обратное состояние заслонку возвращают вручную.

Электропривод в обычном состоянии обесточен. При подаче питания срабатывает электромотор. В исходное положение после ликвидации опасности устройство возвращается автоматически от общей системы пожаротушения или шкафа управления.

Электромеханические приводы могут быть с возвратной пружиной и реверсивными. В первом случае заслонка переводится в рабочее положение автоматически, дистанционно и от кнопки.  Возвращение же в исходное положение доступно только двумя последними способами. Электромеханический привод с возвратной пружиной ставится на нормально открытый КП.

Реверсивный тип допустим на нормально закрытых КП. Он приводится в действие дистанционно или автоматически. Обратно – только дистанционно. Ручное управление не предусмотрено.

Различие между тремя типами электроприводов.

Действие	С возвратной пружиной НОКП, ДДКП	Реверсивный НЗКП, ДДКП, ДУКП	Электромагнитный НЗКП, НОКП, ДУКП
Перевод заслонки в рабочее положение	Автоматически, по сигналу, при срабатывании ТРУ, дистанционно с пульта, от кнопки	Автоматически, по сигналу, дистанционно с пульта, дистанционно от переключателя на этаже	Автоматически, по сигналу для НЗКП и НОКП, автоматически от теплового замка, дистанционно с пульта, от кнопки на этаже и на приводе
Перевод в исходное положение	Дистанционно с пульта, от кнопки ТРУ	Дистанционно с пульта, дистанционно от переключателя на этаже	Вручную
Перевод в рабочее положение	При помощи возвратной пружины	Электродвигателем	При помощи возвратной пружины
Перевод в исходное положение	Электродвигателем	Электродвигателем	—
Срабатывание привода	При отключении напряжения или активации ТРУ	Подача напряжения на клеммы питания	Подача напряжения на электромагнит или деактивация теплового замка

Что следует учесть при выборе устройств

Перед тем, как совершить покупку той или иной модели, следует определиться с тем, какая модель подойдет наилучшим образом. Для этого следует полагаться на такие критерии выбора:

1. Такой тип устройств будет функционировать даже при наличии небольшого движения воздушных масс, что присуще показателям естественной вентиляции. Сила тяги также будет несущественной, поэтому для улучшения этого показателя рекомендуется установить вентилятор вытяжного типа и специальную решетку с монтированным обратным клапаном.
2. Основываясь на особенностях выбранного устройства. При наличии устройства прямоугольной формы, то для достижения наилучшего результата рекомендуется установить клапан с таким же прямоугольным сечением. Размер будет напрямую зависеть от габаритов короба. А вот для частных домов устанавливаются воздуховоды с клапанами обратного типа размером в 10 см.
3. Показатели, присущие внешней среде. Некоторые модели не будут функционировать при наличии низкого температурного режима. Их установка возможна только внутри самого помещения.
4. Параметры вентилятора должны полностью соответствовать выбранному клапану. При наличии клапана в 15 см, размер вентилятора должен быть таким же. При этом показатель мощность должен быть таковым, чтобы быть способным создать поток воздушной массы, который спровоцирует открытие лепестков.

Как используется клапан перекидного типа

Клапан этого типа устанавливается в том случае, если присутствует необходимость самостоятельного изменения направления потока, который уже находится внутри системы. Привод у этого устройства может быть как электрическим, так и механическим. Исходя из формы, они могут иметь круглое или квадратное сечение, в то время как сами могут быть односторонними или двухсторонними. К основным элементам относят корпус сварного типа, для изготовления которого используется листовая сталь. Также в комплекте имеется привод и перекидная заслонка. При наличии ручного привода, в комплект входит несколько заслонок и рычагов, которые соединены между собой. А вот клапан перекидного типа работает по другой схеме, в которой основные задачи возложены на выключатель и мотор-редуктор.

Подобные конструкции созданы для установки воздуховодов вертикального типа. Рабочее давление не должно превышать отметку в 1 500 Па, высота помещения должна составить не менее трех метров, а вот скорость потока может варьироваться от 6 до 20 метров. При отключении электропитания, автоматически начнет работать запасной вентилятор. Сфера их использования огромная, но в большинстве случаев такие устройства применяются в промышленности и при производстве. Иногда нельзя их использовать в связи с техническими особенностями.

К таким случаям можно отнести:

• когда в системе могут присутствовать опасные для здоровья химические элементы, в том числе и взрывоопасные;
• трубопроводы могут использоваться для транспортировки консистенций различного уровня вязкости;
• потоки воздуха содержат огромное количество пыли;
• при наличии агрессивных частиц разного происхождения, которые путешествуют внутри системы.

Принцип их работы

В районе подшипника у таких клапанов будет находиться основное полотно и полуось, которые между собой соединены. В момент поступления сильного потока, ось начинает медленно поворачивать основную ось, которая приводит в движение полотно. Таким образом, перекидной клапан откроется. При создании аварийной ситуации основной вентилятор отключится, при этом ось будет продолжать возвращать полотно в первоначальное положение. При этом сработает установленная автоматика, которая приведет в действие дополнительный вентилятор. Подобные устройства должны регулярно проходить ряд проверок и полностью соответствовать имеющимся СНиПам. К основным требованиям можно отнести необходимость использования различных материалов для создания отдельных комплектующих к устройствам этого типа. Это поможет минимизировать риски, связанные с возможным взрывом и возгоранием. Для покупки и установки соответствующего оборудования следует обратиться за помощью к специалистам.

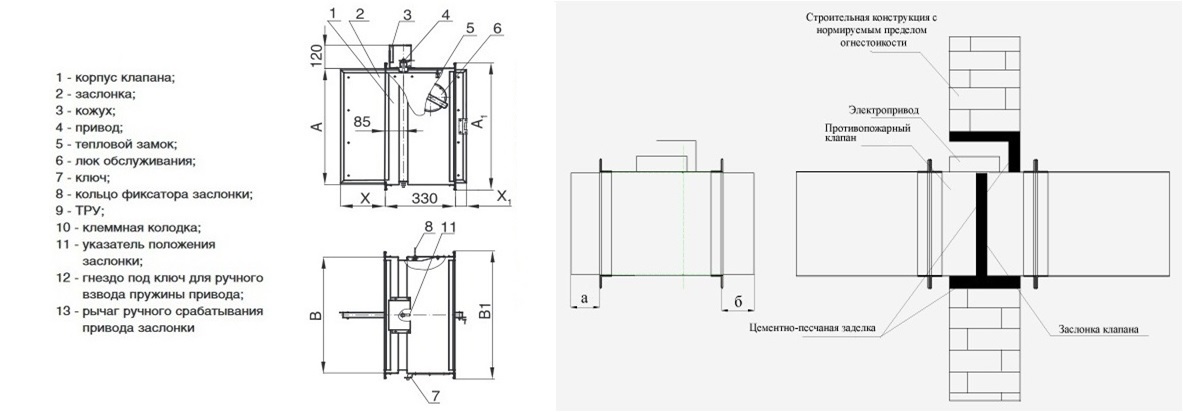

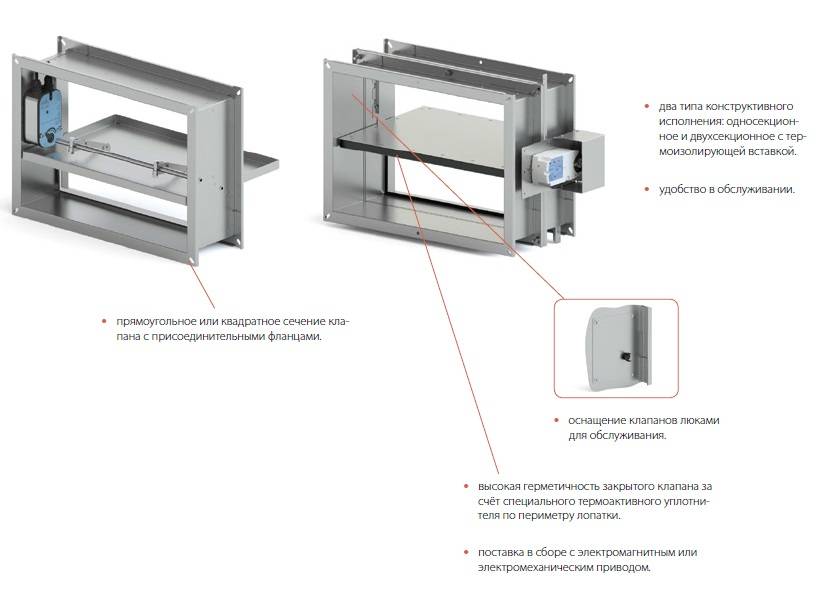

Устройство клапанов

Все устройства типа КП имеют общую конструкцию.

1. Корпус. В зависимости от назначения и типа системы вентиляции корпус противопожарных клапанов может быть круглого, квадратного и прямоугольного сечения. Материал изготовления – металл, не подверженный коррозии, преимущественно оцинкованная сталь.
2. Заслонка. Поворотный элемент, расположенный внутри корпуса. Непосредственно отвечает за перекрытие потока газов и дыма. Заслонка может быть цельной, дроссельной или многостворчатой для установки в корпус прямоугольного сечения большого объема.
3. Привод. Модуль, активирующий и дезактивирующий заслонки. Управляется вручную или автоматически.

Где устанавливаются противопожарные клапана системы вентиляции?

Для определения мест установки клапанов существуют нормативные документы и требования. Месторасположение устройства зависит от его назначения. Нормально открытые клапаны, которые выступают в качестве огнезадерживающих преград, обычно располагаются в ограждающей конструкции или около нее. Можно выделить три монтажные схемы противопожарных клапанов:

• непосредственно в стене или другой ограждающих конструкции, при этом к устройству подключаются воздуховоды;
• в некотором отдалении от ограждающих конструкций, но при этом участок воздуховода от клапана до стены или другого элемента должен обладать пределом огнестойкости не менее чем сам клапан;
• в строительной конструкции без подключения к воздуховодам, такой клапан обеспечивает переток воздуха между соседними помещениями.

Нормально закрытые (дымовые) клапаны устанавливаются чаще всего в дымовых вентиляционных каналах. Они также должны обладать требуемым уровнем огнестойкости, а внешняя часть, которая видна из помещения может быть закрыта декоративными решетками или другими элементами.

Выбор противопожарных клапанов во время проектирования является важной частью обеспечения безопасности здания. Подбор правильного и качественного оборудования способен спасти жизни и сохранить имущество во время пожаров

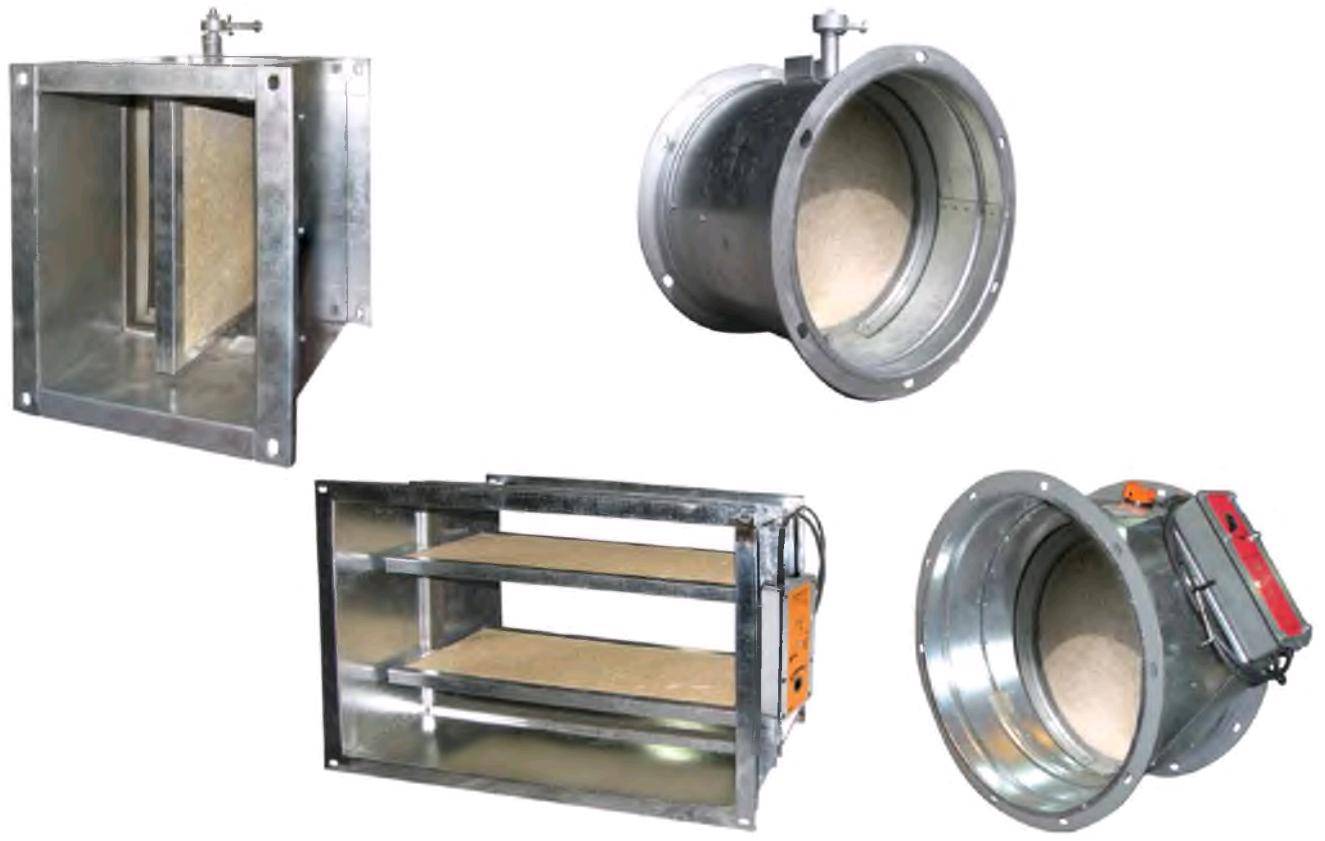

Разновидности

КПВ.

Данный вид представляет собой устройство общепромышленного исполнения с El 60-90.

С помощью такого клапана перекрывают проемы в противопожарной преграде.

Он имеет либо круглое, либо прямоугольное сечение и может защищать от внешних осадков п1.КПВ.

Данный клапан может сопротивляться воздействию огня до двух часов.

Элементы могут выпускаться и в общепромышленном, и во взрывозащищенном варианте.

Второй тип предполагает наличие только ручного привода.

КПВ-клапаны устанавливают на вентиляцию, а также монтируют в систему отопления.

КЛОП.

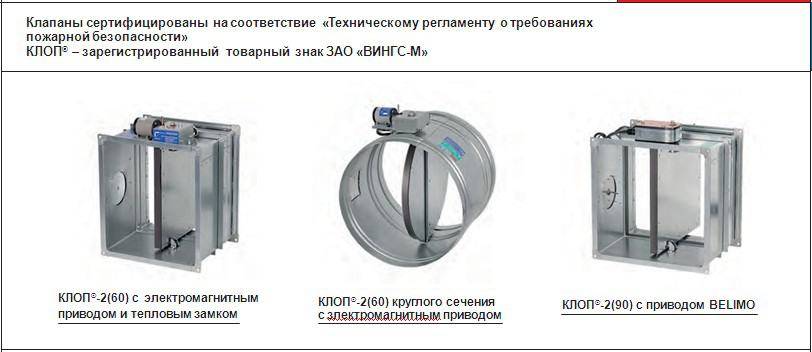

Клапаны КЛОП, которые устанавливаются в противопожарной стене, производятся в трех модификациях:

• КЛОП 1 имеет электромеханический или электромагнитный привод. Управляется опционально. Отличается средней стоимостью.
• КЛОП 2 отличается от первого варианта улучшенной аэродинамикой и простотой установки.
• КЛОП 3 используется там, где расход воздуха происходит с большой скоростью. Как правило, такие клапаны устанавливают в воздуховодах, которые имеют большой размер сечения.

КПС.

Выпускается в двух вариантах, отличающихся параметрами стойкости к воздействию огня – на час и полтора.

Данный клапан может быть с круговым, квадратным или прямоугольным сечением.

Он предназначен для установки в проемах или на участках, где вентиляция пересекается с противопожарной преградой.

КПУ.

Клапан КПУ с электроприводом в двух модификациях может противостоять огню час или полтора.

По конструкции он может быть канальным, стеновым или ниппельным, а по типу исполнения – общепромышленный, взрывозащитный или морозоустойчивый.

КОП.

Данный вид представляет собой устройство общепромышленного исполнения с El 60-90.

С помощью такого клапана перекрывают проемы в противопожарной преграде.

Он имеет либо круглое, либо прямоугольное сечение и может защищать от внешних осадков при температурах от-30 до +40 градусов Цельсия.

Типы

Существует несколько видов/типов таких технических устройств, являющихся как преградой открытому огневому, интенсивному тепловому воздействию, проникновению горячих дымовых газов в смежные помещения, так и исполнительным устройством удаления вредных летучих веществ:

• Нормально открытый – закрывающийся при возникновении очага пожара в обслуживаемом вентиляционной системой помещении. Такой клапан противопожарный огнезадерживающий используется в составе различных систем вентиляции, установок местных отсосов, кондиционирования воздушной среды в защищаемых помещениях. Довольно часто этот самый распространенный вид называют огнезадерживающим, что вполне отвечает его основной функции.
• Нормально закрытый – открывающийся при пожаре. Предназначен для эксплуатации в составе установок противодымной или общеобменной вентиляции.
• Двойного действия – в обычных условиях открытый, закрывающийся при возникновении возгорания; открывающийся после его ликвидации для возможности удаления из помещения летучих продуктов горения, взвеси порошка, газов, аэрозолей, если ликвидация очага пожара проводилась АУПТ с такими огнетушащими веществами.
• Дымовые – это клапана нормально закрытые, имеющие предел огнестойкости только по характеристике Е, т.е. по потере плотности. Они предназначены для монтажа в вентиляционных проемах как вертикальных вытяжных шахт систем дымоудаления, так и на огнестойких воздуховодах, ответвляющихся от дымовых шахт.
• Универсальный (КПУ) предназначен для автоматической блокировки потоков пламени, разогретых дымовых газов, распространяющихся по вентиляционным коробам/каналам как в общеобменных установках, так и в системах дымоудаления.
• Автоматический – это наиболее распространенный вариант изготовления этой пожарно-технической продукции, позволяющий без участия дежурного персонала, дистанционно приводящего такое оборудование в действие; а значит без пресловутого «человеческого фактора», надежно герметизировать, разделять пожарные отсеки/помещения при возникновении пожара в одном из них.
• Обратный предназначен для установки у вентиляторов установок приточной противодымной защиты для их защиты.

Многие компании производители вентиляционного оборудования изготавливают различные виды/типы противопожарных клапанов, без которых невозможно спроектировать, монтировать и эксплуатировать современные системы обеспечения общественных, промышленных зданий/сооружений чистым воздухом, удаления загрязненной среды в результате дыхания, приготовления пищи, ведения технологических процессов.

Для защиты вентиляционных систем производственных цехов/участков, отдельных помещений категорий по взрывопожарной опасности А и Б выпускаются во взрывозащищенном исполнении.
