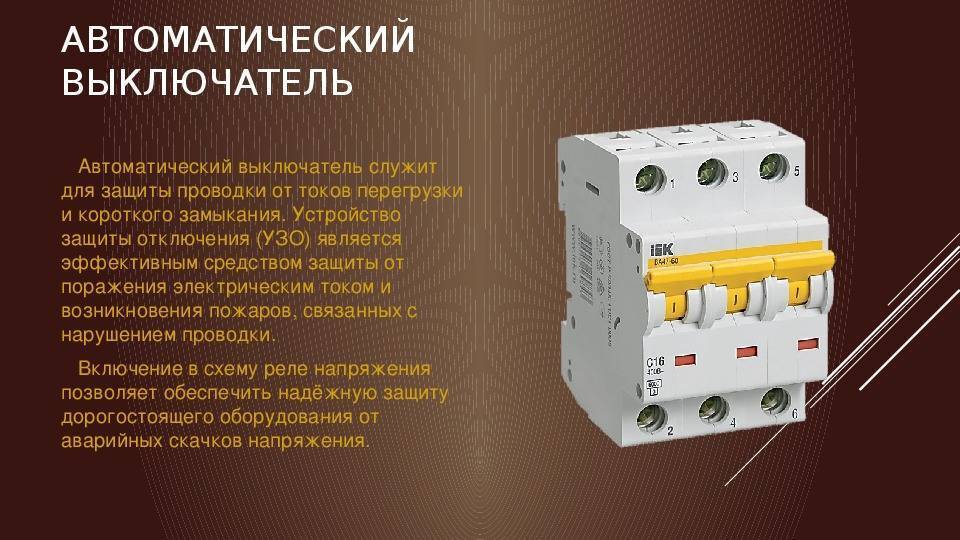

Проверка автоматических выключателей по току короткого замыкания: методика

УЗО причины срабатывания и поиск неисправностей

Порядок действий электрика следующий:

Взвести УЗО. Если УЗО взводится, то это значит, что в электроустановке имела место утечка тока наземлю, вызванная нестабильным или кратковременным нарушением изоляции. В этом случае необходимопровести общий контроль состояния изоляции. Проверить работоспособность УЗО нажатием кнопки ТЕСТ.
Если УЗО взводится и мгновенно срабатывает, то это означает, что либо в электроустановке имеет местодефект изоляции какого-либо электроприемника, электропроводки, монтажных проводников электрощита, либоУЗО неисправно. В этом случае необходимо произвести следующие действия:
Отключить все автоматические выключатели групповых цепей, защищаемых УЗО.
Если автоматические выключатели однополюсные или трехполюсные и не размыкают нулевые рабочиепроводники, то с учетом того, что утечка тока возможна и с нулевого рабочего проводника, для обнаружениядефектной цепи возможно понадобится выполнить отсоединение всех нулевых рабочих проводников отсборной шины.
Взвести УЗО.
Если УЗО взводится, проверить работоспособность УЗО нажатием кнопки ТЕСТ. Мгновенное отключениеУЗО означает, что оно исправно, но в защищаемой цепи имеется утечка тока. Если УЗО не взводится, то этоозначает, что имеет место неисправность изоляции монтажных проводников электрощита или неисправностьУЗО.
Последовательно включать автоматические выключатели.
Если УЗО срабатывает при включении определенного автоматического выключателя, то это означает, что вцепи данного выключателя имеется повреждение изоляции.
Отключить или отсоединить все электроприемники в цепи выключателя, при включении которого сработалоУЗО.
Взвести УЗО.
Если УЗО взводится, то это означает, что неисправность изоляции в каком-то из электроприемников. ЕслиУЗО не взводится при всех отключенных электроприемниках данной цепи, то это означает, что дефектнаизоляция электропроводки.
Последовательно включать каждый электроприемник данной цепи.
УЗО срабатывает при включении определенного электроприемника.
Отключить дефектный электроприемник.
Подключить все электроприемники (кроме дефектного), взвести УЗО, убедиться, что УЗО не срабатывает.Проверить работоспособность УЗО нажатием кнопки ТЕСТ.

Важно знать. Не путайте показатели силы тока (А) УЗО и автомата.Автомат С40 (D40 и т.п.) отключается при силе тока в 40 Ампер.УЗО 40А перегорает при силе тока в 40 Ампер, УЗО 40А необходимо “защищать” автоматом рассчитанным на срабатывание при силе тока в 20 Ампер или меньше

УЗО причины срабатывания и поиск неисправностей : 6 комментариев

Я установил в квартире автоматический выключатель с УЗО, чтобы защититься от поражения электрическим током, но, еще не проверял его работоспособность, т. е. не делал тест. Правда, оно уже раз срабатывало, когда в стиральной машинке испортился ТЭН и стал пробивать. Время срабатывания этой защиты, практически мгновенное.

Благодаря схеме все предельно понятно, были некоторые переживанмя по поводу утечки но всё встало на своё место когда повторно проверели. От себя и мужа большая благодарность!

Спасибо вам за подробную информацию об УЗО, а то я совсем не понимала, что это и как

Пользуюсь УЗО более 7 лет.Прочитав Вашу статью сделал главный вывод, что во первых узо нужно менять раз в 3 года. Во вторных это правильно подключить, отдельно спасибо за схему.И самое главное правильно выставить пределы. Живу в квартире и на нашу фазу подключают много придомовых магазинов, из-за это постоянно приходилось понижать пределы. Перешли на другую фазу и все хорошо.УЗО начал отрабатывать реже и это очень радует!

УЗО как предохранитель размыкает цепь при утечке тока вследствие неисправности электроприбора. По мимо неисправности электроприбора может быть и утечка в самом щитке, может быть и брак самого УЗО. По этому если не проверить само УЗО то можно сколько угодно долго искать утечку.

У нас был такой случай.Всё проверили, всё было исправным, ни где ни каких отклонений не обнаружили. А УЗО упорно продолжало срабатывать и размыкать электрическую цепь. Потом выяснили, оказывается само изделие было бракованное. По этому не специалисту очень трудно и даже не возможно разобраться с причиной срабатывания УЗО.

Почему водонагреватель выбивает УЗО — какой аппарат поставить

Устанавливая в квартире или доме электробойлер, нужно позаботиться о безопасном подключении. Поскольку он обладает большой мощностью, обязательно нужно поставить УЗО на водонагреватель. Это устройство защищает от сгорания при скачках напряжения в сети.

Как проверить УЗО на срабатывание

Специалисты рекомендуют раз в месяц проверять, как отключается автомат, чтобы своевременно избежать аварии. Сделать это несложно самостоятельно: достаточно нажать кнопку «Тест», которая находится на корпусе. В этот момент произойдет инсценировка утечки тока, и прибор отключится (при исправной работе).

Если защита не срабатывает, нужно произвести ее замену. Как это сделать, мы расскажем ниже.

Почему выбивает УЗО

Почему вырубает автомат в нагревателях «Термекс», «Аристон»? На это могут быть свои причины:

Пробита изоляция ТЭНа. При образовании накипи или износе изоляция нагревателя повредилась. Спираль внутри корпуса контактирует с водой, что приводит к отключению системы. Понять это можно по тому, что вода из смесителя начинает бить током. Визуальный осмотр ТЭНа поможет определить и устранить проблему.

Утечка тока. Повреждена проводка. Возможно, произошло повреждение изоляции. В это время на оголенный провод подается питание, поэтому при включении может выбивать пробки и защиту. Нужно полностью осмотреть проводку и заменить поврежденные элементы.
Большая нагрузка. Бойлер — мощная техника. Если одновременно подключить несколько приборов (плиту, утюг, фен), тогда может сработать защита от перегрузки. Поэтому позаботьтесь, чтобы во время работы нагревателя другие приборы не включались. Либо выберите УЗО, рассчитанное на большую мощность, которое не будщет выбивать при нагрузке.
Неисправность устройства отключения. Причины: изделие собрано из некачественных деталей или указанная мощность не соответствует заявленной. В таком случае контакт может пробивать на пластину и нагревать ее. В результате срабатывает защита.
Причина, почему срабатывает УЗО, может быть в неверном подключении.
Дифавтомат размещен неправильно.
Бойлер пробивает на корпус. Внутри нарушена проводка: оголенная часть провода касается корпуса и держит его в напряжении. Пользователь может ощутить небольшой разряд. Из-за утечки тока выбивает автомат. Нужно заменить проводку, изолировать повреждение не рекомендуется.

Протокол и периодичность прогрузки

Перед началом тестировочных испытаний целесообразно сделать шапку протокола, в который будут заноситься результаты. В документе указываются следующие параметры:

заданные значения выдержки времени;
разновидности тестированных расцепителей;
время срабатывания каждой из исследуемых защит;
значения тока короткого замыкания и перегрузки;
время воздействия каждого тока;
значения тока, при которых прибор срабатывает и остается статичным;
особенности реакции защит во время испытательных мероприятий.

Протокол стр.1

Протокол стр.2 Если полученные данные соответствуют установленным нормам, прибор рекомендуется ко вводу в эксплуатацию. Если в процессе прогрузочных работ были выявлены неисправности, подготавливают специальный документ, где указывают характер нарушений и рекомендации по их ликвидации в соответствии с ПУЭ.

Периодичность

Правила устройства электроустановок, а также Правила технической эксплуатации электроустановок потребителей никак не регламентируют периодичность проведения плановых тестирований. Однако регулярная прогрузка с постоянными интервалами является целесообразной, так как автоматы имеют свойство вырабатывать свой ресурс со временем. В паспорте или иной документации, прилагаемой к устройству, производитель указывает рекомендуемые интервалы между проведениями испытаний. На производствах такие периоды устанавливает технический руководитель. Чаще всего плановые процедуры рекомендуют проводить каждые три года. Это относится к аппаратам, установленным в производственных электросетях, и используемым для бытовых нужд. Дополнительные проверки проводятся при установке нового оборудования или капитальном ремонте старого.

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Электрическое подключение

Схема подключения дифавтомата обычно есть на корпусе

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Подключение дифавтомата на распределительном щитке

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Что такое дифавтомат, для чего применяют, схемы, как подключить Это и повышенная влажность, которая проникает в местах соединения проводов в розетках, распределительных коробках, и случайные повреждения шурупами или гвоздями изоляции проводов, скрытых под обшивкой. Спрашивайте, я на связи!

Выбивание при вводе электропроводки в эксплуатацию

В случае нового строительства или капитального ремонта жилища прокладывается новая электропроводка и соответственно устанавливается электрический щит с устройствами защиты от токов утечки и короткого замыкания.

После монтажа и включения автоматов проявляет себя неисправность. Дифавтомат выбивает либо сразу, либо после подключения нагрузки.

Дефект в самом приборе в данном случае исключается, так как он проверялся при покупке. Единственное, что нужно сделать, это проверить значения отключающего и номинального тока дифавтомата.

Они должны соответствовать значениям, предварительно рассчитанным и указанным в схеме. Вторую причину можно исключить, заменив нагрузку обычной настольной лампой.

Обычно так делают на уже работающей системе электроснабжения. На впервые включаемой электропроводке нужно начинать с проверки монтажа.

Проверку дифференциального автомата начинают с включения устройства в тестовом режиме. Если срабатывает, значит, он исправен. Последовательность дальнейших действий такая:

убедитесь, что отключена нагрузка;
включите автомат, если выбило, значит, неправильное подключение проводников;
убедитесь, что к верхним контактам с обозначением N подключен нулевой провод, а к контакту L фазный;
проверьте нижние контакты дифавтомата на предмет правильности подключения проводов от контролируемой линии;
попробуйте включить устройство защиты.

Обращайте внимание на то, откуда идет нулевой провод. К верхнему контакту он должен идти от нулевой шины

К нижней клемме подсоединяется нулевой провод от контролируемой линии, приходящий с распределительной коробки. Если опять выбило, то следует проверить соединения уже в ней самой.

Периодическая проверка работоспособности

Правила предписывают проверять работоспособность устройств защитного отключения один раз в квартал. В технической документации на УЗО и дифавтоматы, как правило, указывается периодичность проверки не реже чем один раз в месяц

Учитывая важность этих устройств для безопасности, следует руководствоваться более строгими требованиями

При проверке, сначала проверяется механическая часть дифференциального выключателя. Рычажок должен без усилия переходить из положения «вкл» в положение «выкл», четко фиксируясь в каждом из них. Он не должен задерживаться в промежуточном положении. Дифференциальный расцепитель проверяется кнопкой «Тест», при нажатии на которую дифавтомат должен сработать. Периодическое тестирование продлевает срок службы прибора защиты, так как пластмассовые детали, находящиеся долгое время в одном положении, могут деформироваться, что отрицательно скажется на работоспособности.

Для обеспечения корректной работы, обращайте внимание на правильный подбор дифавтомата по порогу срабатывания. Противопожарную функцию выполняет устройство на вводе

Здесь устанавливается устройство, срабатывающее при токе утечки 300 мА. Для защиты от поражения электрическим током, в общем случае, применяют дифференциальные автоматы номиналом 30 мА. Для влажных помещений (ванная комната, баня) рекомендуется использовать устройства, срабатывающие при токе утечки 10 мА.

5 способов проверки работоспособности дифавтомата – Электро Помощь

Вне зависимости от того, в какой форме в электросети реализована защита от сверхтоков, проверка защитных модулей должна выполняться согласно методикам, разработанным для конкретного типа функционального оборудования. В связи с чем, проверка дифференциального автомата выполняется с учётом двух алгоритмов – для УЗО и для автоматических выключателей.

Отличие от стандартной методики проверки АВ в данном случае заключается в том, что при проведении тестов следует учитывать взаимное влияние двух приборов, если их механическое или электрическое разделение невозможно.

В данном обзоре рассмотрено, какие основные показатели должны быть измерены в ходе лабораторных испытаний дифавтоматов и что надо учитывать, чтобы в ходе тестов не повредить УЗО.

Дифференциальные автоматические выключатели, кроме защиты сети от перегрузки и токов короткого замыкания, предназначены для предотвращения токов утечки в электрических сетях. Такие ситуации возникают в случаях, когда электрический ток проходит не по цепи фаза-ноль, а возникает в результате замыкания фазы на «землю». Основные причины возникновения токов утечки:

повреждение изоляции электрической проводки;
повреждение изоляции токоведущих частей электроприборов;
повышенная влажность, вследствие которой уменьшается сопротивление изоляции.

В результате, возникает опасность пожара или поражения электрическим током.

Устройство дифференциального автомата

Конструктивно прибор объединяет устройство защитного отключения и автоматический выключатель, который, в свою очередь, состоит из теплового и электромагнитного расцепителей.

Таким образом, дифавтомат является комплексным защитным устройством, обеспечивающим все необходимые типы защиты электрической линии.

Как и УЗО, дифавтоматы делятся по типу дифференциального расцепителя, на электромеханические и электронные.

Электронный или электромеханический?

Для потребителя, главное отличие между этими двумя типами автоматов в том, что при обрыве нулевого провода, электромеханический продолжит защищать линию от утечки фаза-земля. Электронный дифавтомат не сработает, так как для его работы необходимо питание усилителя дифференциального расцепителя. Определить тип защитного устройства можно по маркировке на лицевой стороне корпуса.

Если маркировка не читается, проверить тип дифавтомата можно с помощью обычной батарейки на 1.5 или 9 В. Для этого подаем напряжение на ввод и вывод отключенного от сети дифференциального автомата. Электромеханический в этой ситуации сработает, а электронный – нет.

Периодическая проверка работоспособности

Учитывая важность этих устройств для безопасности, следует руководствоваться более строгими требованиями

Дифференциальный расцепитель проверяется кнопкой «Тест», при нажатии на которую дифавтомат должен сработать.

Периодическое тестирование продлевает срок службы прибора защиты, так как пластмассовые детали, находящиеся долгое время в одном положении, могут деформироваться, что отрицательно скажется на работоспособности.

Здесь устанавливается устройство, срабатывающее при токе утечки 300 мА.

Для защиты от поражения электрическим током, в общем случае, применяют дифференциальные автоматы номиналом 30 мА. Для влажных помещений (ванная комната, баня) рекомендуется использовать устройства, срабатывающие при токе утечки 10 мА.

Проверка УЗО с использованием лампы контроля

Каждый, кто заботится о своей безопасности, должен проводить контрольную проверку правильной работы УЗО хотя бы раз в несколько месяцев. Работу УЗО можно проверить самостоятельно, используя практичный и надежный метод. Устройство работает так, что при появлении утечки тока, оно срабатывает.

Для проверки устройства таким способом понадобится электрический провод, электрическая лампа накаливания, патрон, сопротивления и специальные электроинстуремнты. Перед тем как создавать утечку, следует рассчитать, какой ток утечки может быть создан. Это зависит от тока, который протекает через электрическую лампу.

Как проверить работу УЗО при помощи лампы:

Параллельно соединить два резистора. Чтобы их мощность составила 10 Вт, при этом сопротивление должно быть 2,35 кОМ.
Используя провода, эти соединения присоединяют к электрической лампе.
Если в помещении к розеткам есть подключение защитного нуля, то проверить работу УЗО можно, используя любую розетку.
Один провод нужно соединить с фазой, другим проводом необходимо прикоснуться к защитному нулю.

Как только действие будет совершено, устройство должно мгновенно сработать. Если в розетках отсутствует защитный ноль, то проверка каждой розетки будет невозможна. Если дело обстоит таким образом, проверить работает ли УЗО можно через электрический щиток.

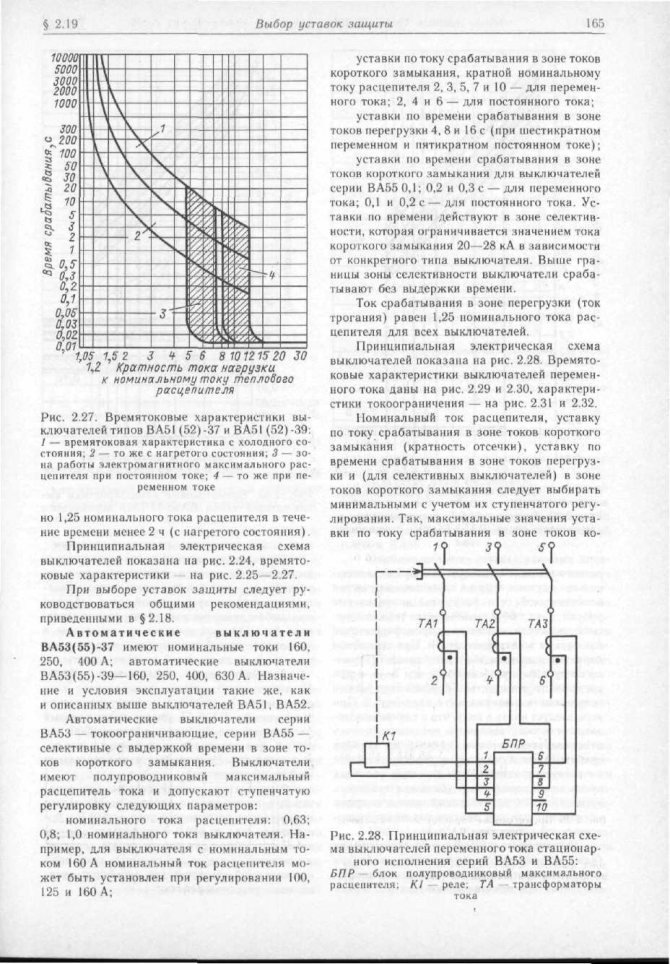

Периодичность электроизмерений автоматических выключателей на токи короткого замыкания и перегрузки

Дата: 6 октября, 2009 | Рубрика: Вопросы и Ответы, Электроизмерения Метки: Замер автоматических выключателей, Периодичность электроизмерений, Прогрузка, ЭлектролабораторияЭтот материал подготовлен специалистами . Нужен электромонтаж или электроизмерения? Звоните нам! ВалерийЧерез какой промежуток времени рекомендуется проверять работоспособность автоматических выключателей в квартире на перегрузки и токи короткого замыкания? Ответ:Чтобы быть уверенным в работоспособности аппаратов защиты, желательно выполнять электроизмерения автоматических выключателей не менее одного раза в три года, но это Ваше право, так как все измерения (прогрузка) автоматических выключателей должны производится в соответствии с установленными нормами и инструкциями заводов-изготовителей, пределы работы расцепителей должны соответствовать заводским данным.

ПУЭ-7 1.8.8 Испытания электрооборудования производства иностранных фирм производятся в соответствии с указаниями завода (фирмы)-изготовителя. При этом значения проверяемых величин должны соответствовать указанным в данной главе.

1.8.37 Электрические аппараты, вторичные цепи и электропроводки напряжением до 1 кВ Электрические аппараты и вторичные цепи схем защит, управления, сигнализации и измерения испытываются в объеме, предусмотренном настоящим параграфом. Электропроводки напряжением до 1 кВ от распределительных пунктов до электроприемников испытываются по п. 1. 1. Измерение сопротивления изоляции. Сопротивление изоляции должно быть не менее значений, приведенных в табл. 1.8.34. 2. Испытание повышенным напряжением промышленной частоты. Испытательное напряжение для вторичных цепей схем защиты, управления, сигнализации и измерения со всеми присоединительными аппаратами (автоматические выключатели, магнитные пускатели, контакторы, реле, приборы и т.п.) 1 кВ. Продолжительность приложения нормированного испытательного напряжения 1 мин. 3. Проверка действия автоматических выключателей. 3.1. Проверка сопротивления изоляции. Производится у выключателей на номинальный ток 400 А и более. Значение сопротивления изоляции — не менее 1 МОм. 3.2. Проверка действия расцепителей. Проверяется действие расцепителя мгновенного действия. Выключатель должен срабатывать при токе не более 1,1 верхнего значения тока срабатывания выключателя, указанного заводом-изготовителем. В электроустановках, выполненных по требованиям раздела 6, глав 7.1 и 7.2 проверяются все вводные и секционные выключатели, выключатели цепей аварийного освещения, пожарной сигнализации и автоматического пожаротушения, а также не менее 2 % выключателей распределительных и групповых сетей. В других электроустановках испытываются все вводные и секционные выключатели, выключатели цепей аварийного освещения, пожарной сигнализации и автоматического пожаротушения, а также не менее 1 % остальных выключателей. Проверка производится в соответствии с указаниями заводов-изготовителей. При выявлении выключателей, не отвечающих установленным требованиям, дополнительно проверяется удвоенное количестве выключателей. 4. Проверка работы автоматических выключателей и контакторов при пониженном и номинальном напряжениях оперативного тока. Значение напряжения срабатывания и количество операций при испытании автоматических выключателей и контакторов многократными включениями и отключениями приведены в табл. 1.8.35. 5. Устройства защитного отключения (УЗО), выключатели дифференциального тока (ВДТ) проверяются в соответствии с указаниями завода-изготовителя. 6. Проверка релейной аппаратуры. Проверка реле защиты, управления, автоматики и сигнализации и других устройств производится в соответствии с действующими инструкциями. Пределы срабатывания реле на рабочих уставках должны соответствовать расчетным данным. 7. Проверка правильности функционирования полностью собранных схем при различных значениях оперативного тока. Все элементы схем должны надежно функционировать в предусмотренной проектом последовательности при значениях оперативного тока, приведенных в табл. 1.8.36.

Прочая и полезная информация

Проверка при помощи пальчиковой батарейки

Очень простым методом считается проверка УЗО с помощью пальчиковой батарейки. Она позволяет проверить работоспособность уже во время приобретения устройства.

Для непосредственного проведения тестирования к любому полюсу устройства подключается отрезок провода длина которого составляет не менее 10 сантиметров. Второй провод подключен в нижней части прибора еще при изготовлении. После этого пальчиковая батарейка подносится к обоим проводам.

Когда жилы касаются плюса и минуса УЗО должно сработать. Если же этого не произошло, необходимо перевернуть полюса батарейки и повторить проверку. В случае исправности прибора, рычаг отключения должно выбить.

Как проверить дифференциальный автомат на работоспособность
