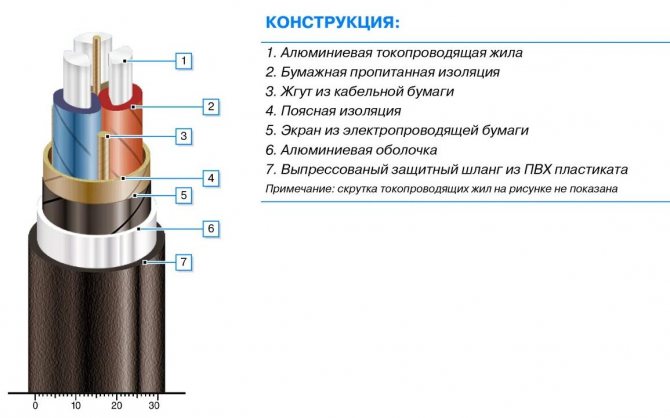

3. Кабель с БПИ — бумажной пропитанной изоляцией

Отечественные провода и шнуры:

1. Расшифровка маркировки и аббревиатур проводов: КСПВ, КПСВВ, КПСВЭВ, ПНСВ, ПВ-1, ПВ-3, ПВС, ШВВП, ПУНП, ПУГНП.
2. Подвесные провода: А, АС, СИП, Нг
3. Силовые, установочные провода и соединительные шнуры.
4. Монтажные провода

Маркировка зарубежных кабелей:

1. Силовой кабель
2. FROR итальянские кабели: итальянский стандарт CEI UNEL 35011
3. Контрольный кабель
4. Кабель безгалогеновый огнестойкий
5. Кабели с изоляцией из шитого полиэтилена

Монтажные провода:

Монтажные провода зарубежных производителей

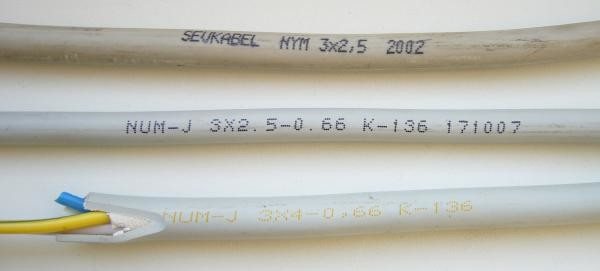

Технические характеристики кабеля НУМ

Начнем с того, что в России выпускают различные модификации этого кабеля. Есть, которые соответствуют немецким стандартам (VDE), есть, изготавливаемые по техническим условиям, и как показывает практика, у каждого завода свое ТУ. Во втором случае наименование может быть разным, здесь и НЮМ, и НУМ, и NUM. В общем, стандарта нет. Поэтому нередко на рынке¸ покупая как будто бы NYM, на самом деле приобретается совершенно другой провод. Во всяком случае, его характеристики могут отличаться от немецкого качества. К примеру, это подтеки компаунда, которым заливается межжильное пространство. Немцы требуют, чтобы этот компаунд был изготовлен из мелонаполненной резины, В ТУ изделиях может быть другой материал, менее прочный и с низким тепловым коэффициентом. Отсюда и подтеки.

Так как мы начали говорить о конструкции, то продолжим. Итак, кабель NUM – это силовой медный проводник. Его жилы могут быть монолитными, если их сечение от 1,5 до 10 мм², и состоящим из большого количества медный проволочек, так сказать многожильным, если сечение кабеля находится в диапазоне от 16 до 35 мм². При этом есть разновидности кабельного изделия с разными маркировками:

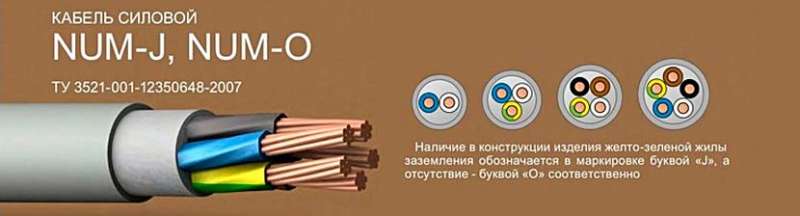

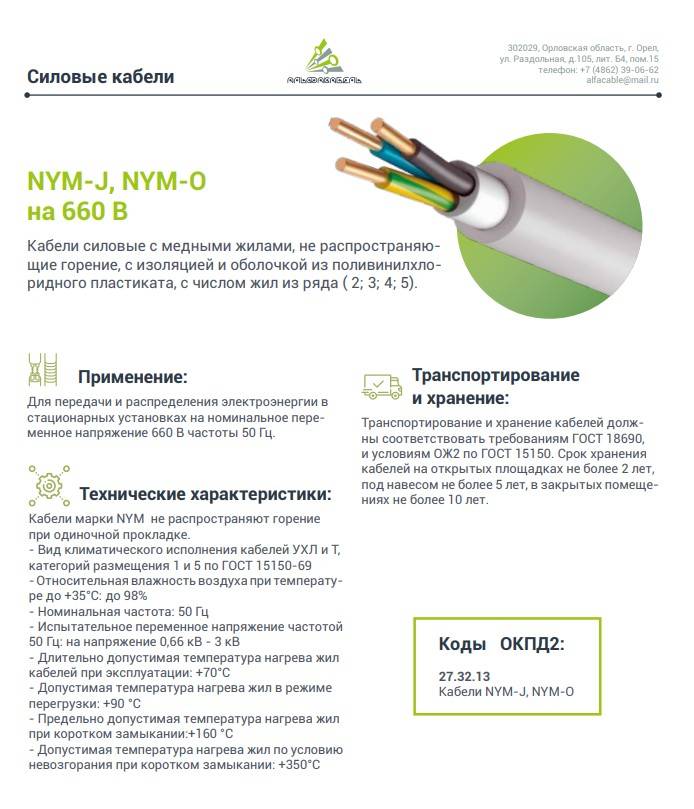

• NUM-J – это провод, как минимум, с тремя жилами, где один из них обязательно жила заземления, раскрашенная в желто-зеленый цвет.
• NUM-O – это кабель с минимум двумя жилами без провода заземления.

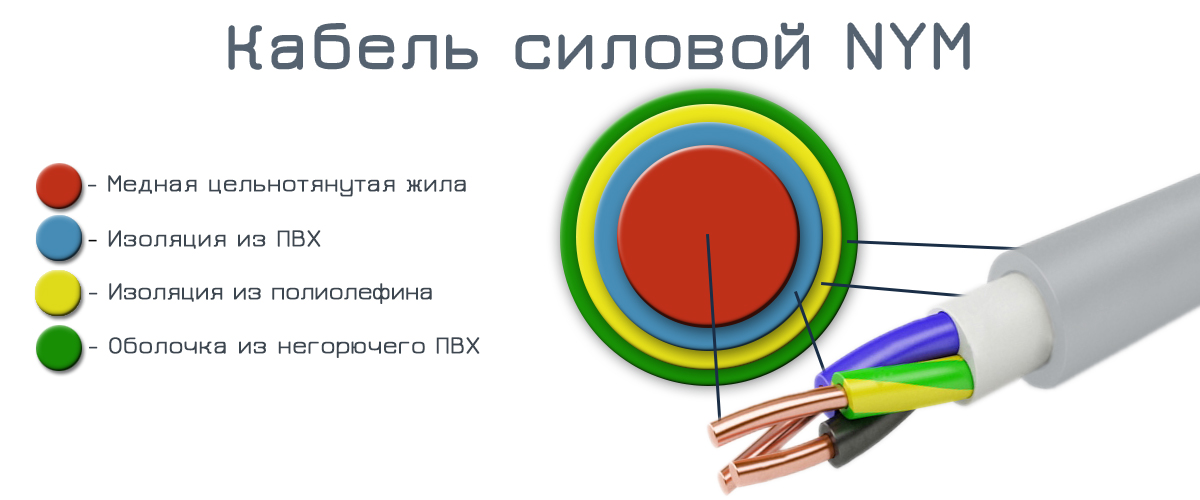

Итак, кабель NUM состоит из медных жил, которые изолированы ПВХ пластикатом. Далее идет негорючий слой, он обволакивает все жилы. И последний слой – это общая изоляция из того же поливинилхлорида. Добавим, что все жилы внутри кабеля имеют разное цветовое оформление, что соответствует гостам и правилам удобного монтажа и обслуживания.

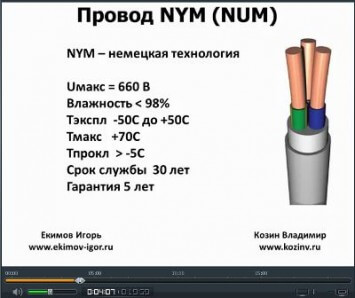

Остальные основные технические характеристики:

• количество жил: от 2 до 5;
• выдерживает напряжение до 0,66 кВт с частотою тока 50 Гц;
• это гибкий кабель;
• нет необходимости нагревать в процессе монтажа;
• укладку можно проводить при температуре не ниже -5С;
• температурный режим эксплуатации: -50С +50С;
• максимальная температура длительного характера – +70С;
• срок эксплуатации 40 лет;
• изгиб – четыре диаметра провода;
• высокая устойчивость к открытому огню, к тому же провод NUM не распространяет горение.

А вот воздушным способом прокладка возможна, только придется учитывать тот момент, что воздушка подвергается негативному воздействию атмосферных осадков, солнцу и ветру. Поэтому в данном случае придется подбирать кабель по силе тока с небольшим увеличением данного показателя. К примеру, если кабель NUM сечением 1,5 мм² выдерживает при прокладке в помещении ток силою 30 ампер, то на воздухе только 24 ампера.

Еще раз напомним, что немецкий стандарт VDE очень отличается от заводских технических условий, поэтому технические характеристики кабелей, изготавливаемых по ТУ, будут сильно отличаться от изготовленных по стандарту. Особенно это касается безопасности эксплуатации. К примеру, если у кабеля НУМ, изготовленного по немецким требованиям, есть небольшие повреждения, то его можно использовать. А вот изготовленные по ТУ даже с незначительными дефектами лучше не применять. Кстати, на немецких проводах обязательно наносится маркировка, где есть «VDE» и «NUM». Если этого на кабеле не обнаружено, значит, это продукция российских производителей.

Какие возникают ошибки при применении NYM кабеля

Провод NYM в основном рекомендуется к монтажным работам в зданиях, при строительстве которых использовались древесина или легковоспламеняющиеся материалы.

Внимание! Необходимо помнить, что провод не распространяет огонь только лишь при индивидуальной прокладке. Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ. Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ

Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ.

Разные сечения

Многие сталкиваются с проблемой прокладки провода в ванне, саунах или парилках. В таких помещениях разрешено устанавливать этот провод. Потому что каучуковый слой плотно прилегает к изоляции провода, тем самым, мешает проникновению влаги во внутрь кабеля. Это единственные проблемы, которые могут возникнуть при использовании изделия.

Проблемы при использовании

Основная проблема кабеля этой марки – невозможность применить групповую прокладку такого кабеля, поскольку при групповой прокладке NYM сразу теряются его огнестойкие качества. Отсюда возникает необходимость упаковывать каждый отдельный кабель в гофру, либо использовать кабельную продукцию другой марки, которая специально предназначена для групповой прокладки.

Но, если вам необходимо проложить только один кабель – то NYM прекрасно подходит для этой цели при ремонтных работах в здании, где имеются деревянные или другие легковоспламеняющиеся поверхности.

Еще довольно распространенная проблема при прокладке кабелей – помещения с повышенной влажностью. Но, если для многих марок кабеля это проблема, то именно NYM прекрасно подходит для таких помещений, поскольку его конструктивные особенности отлично предотвращают попадание какой-либо влаги внутрь кабеля. Описание кабеля NYM и особенности его эксплуатации можно найти в прилагаемой к кабелю документации.

Аналоги

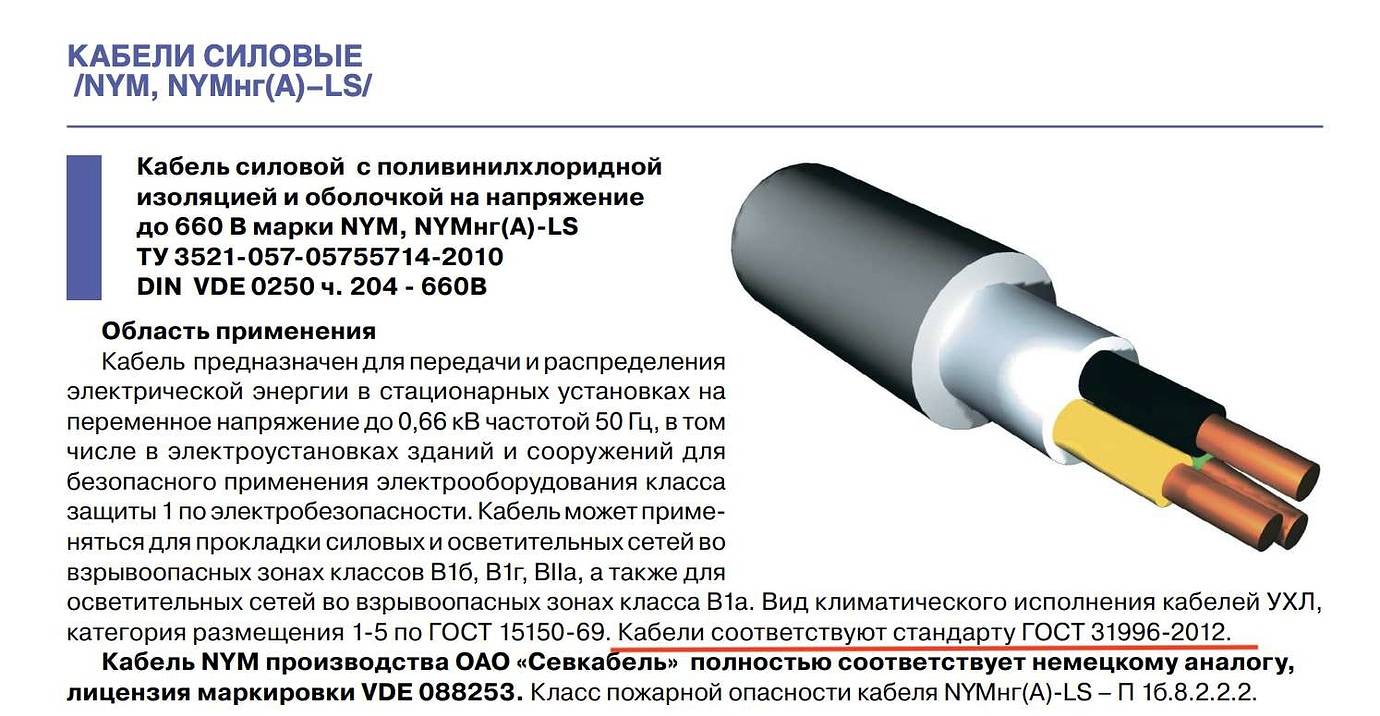

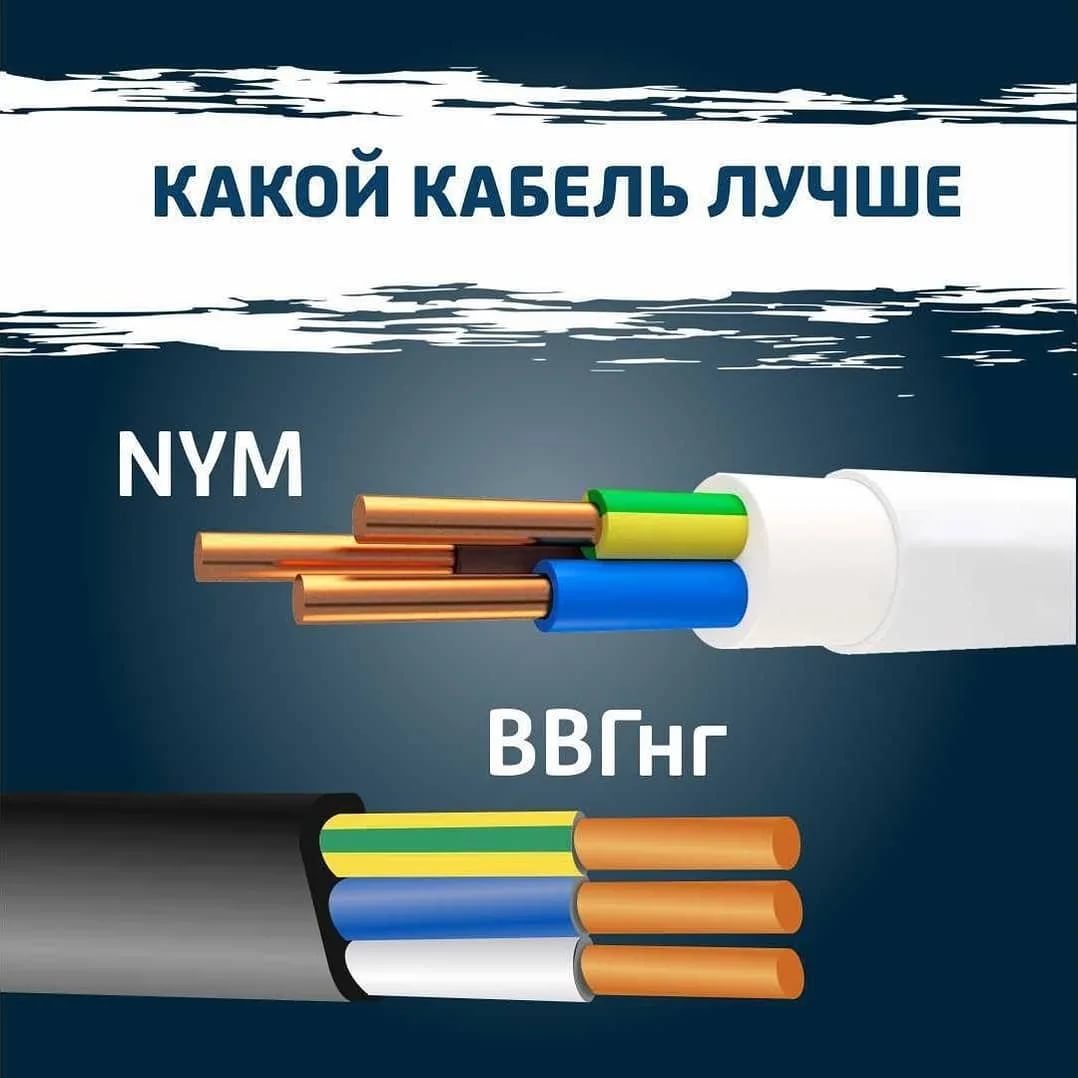

Как мы уже говорили, ближайший отечественный аналог NYM – специально разработанная модификация ВВГ – ВВГнг (так и расшифровывается: ВВГ не горючий). Технические параметры обоих марок кабеля примерно одинаковы, но российский аналог в разы дешевле.

Помимо ВВГнг, можно воспользоваться кабелем КГВВ, которые также являются продуктом отечественного кабельного производства.

Лучшие производители

Здесь приведем краткий рейтинг самых качественных производителей кабеля марки NYM. Из зарубежных заводом это немецкие заводы Helukabel, LappKabel и TKD Kabel. Еще есть французский производитель Nexans, а также турецкий завод DENIZLI CABLE LTD.

Среди российских производителей следует упомянуть Севкабель, Псковкабель и Камкабель.

Каждый из вышеперечисленных заводов успешно прошел всю необходимую сертификацию, поэтому производит действительно качественный, соответствующий стандартам кабель NYM.

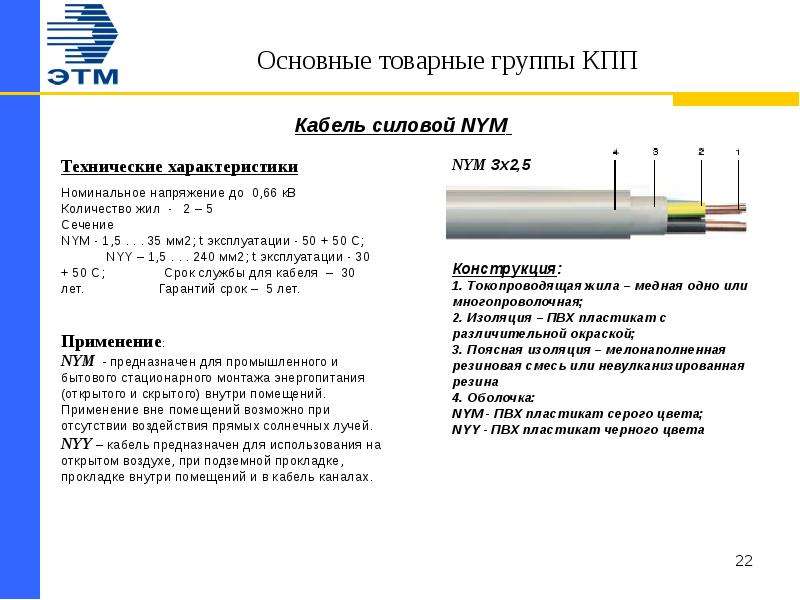

Силовой кабель NYM (НЮМ): описание, применение, характеристики

Вступление

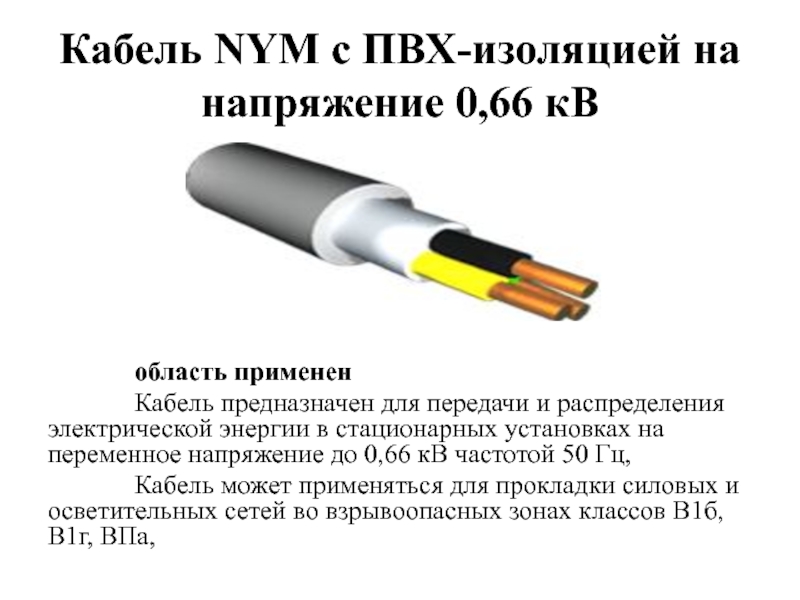

Силовой кабель NYM (НЮМ) предназначен для передачи и распределения электрической энергии на номинальное переменное напряжение 0.66 кВ с частотой до 50 Гц. В настоящее время кабель NYM приобретает все большую популярность и востребованность при проведении электромонтажных работ, так как он отвечает всем требованиям действующих нормативных актов и документов. Кабель NYM обладает пониженными горючестью и газо- дымо -выделением.

Область применения кабеля NYM

Силовой кабель NYM (НЮМ) предназначен для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах и в блоках. Силовой кабель NYM применяется для обеспечения электроснабжения в жилых и общественных зданиях и сооружениях в которых предъявляются повышенные требования к не горючести и малой дымности используемых материалов.

Также кабель NYM применяется для электроснабжения электроустановок, требующих уплотнения кабелей при вводе. Кабели не рекомендуются для прокладки в земле (траншеях). Также есть ограничения по возможности открытой прокладки в связи с тем, что силовой кабель NYM имеет оболочку подверженную воздействию ультрафиолета.

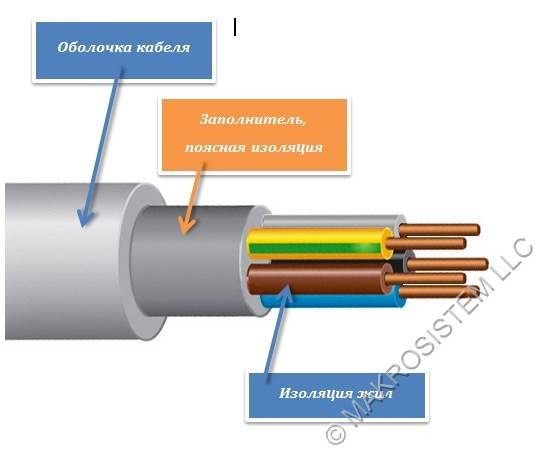

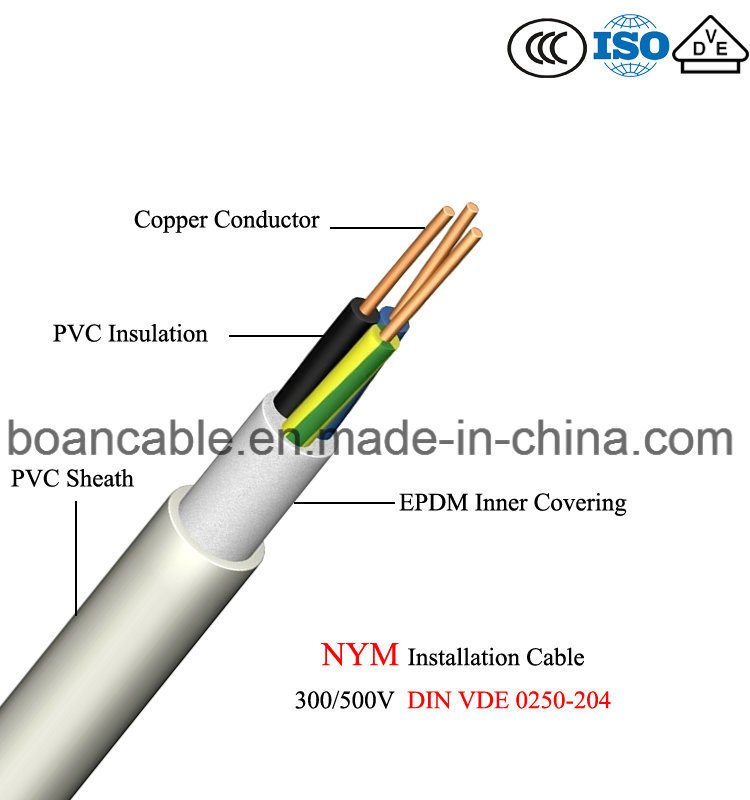

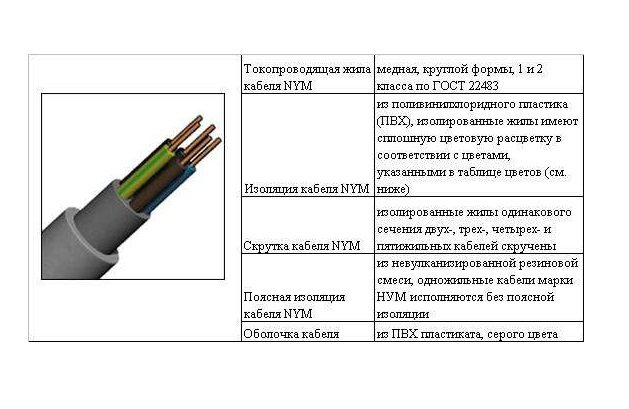

Описание кабеля

• токопроводящая жила — медная, круглой формы
• изоляция — из поливинилхлоридного пластиката (ПВХ).
• скрутка — изолированные жилы одинакового сечения двух-, трех-, четырех- и пятижильных кабелей скручены.
• поясная изоляция — из не вулканизированной резиновой смеси, одножильные кабели марки NYM исполняются без поясной изоляции.

оболочка — из ПВХ пластиката.

Силовой кабель NYM(НЮМ)

Характеристики

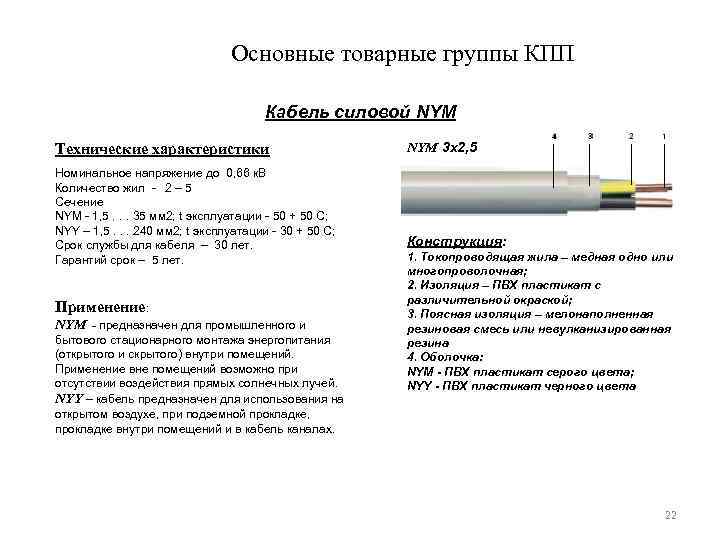

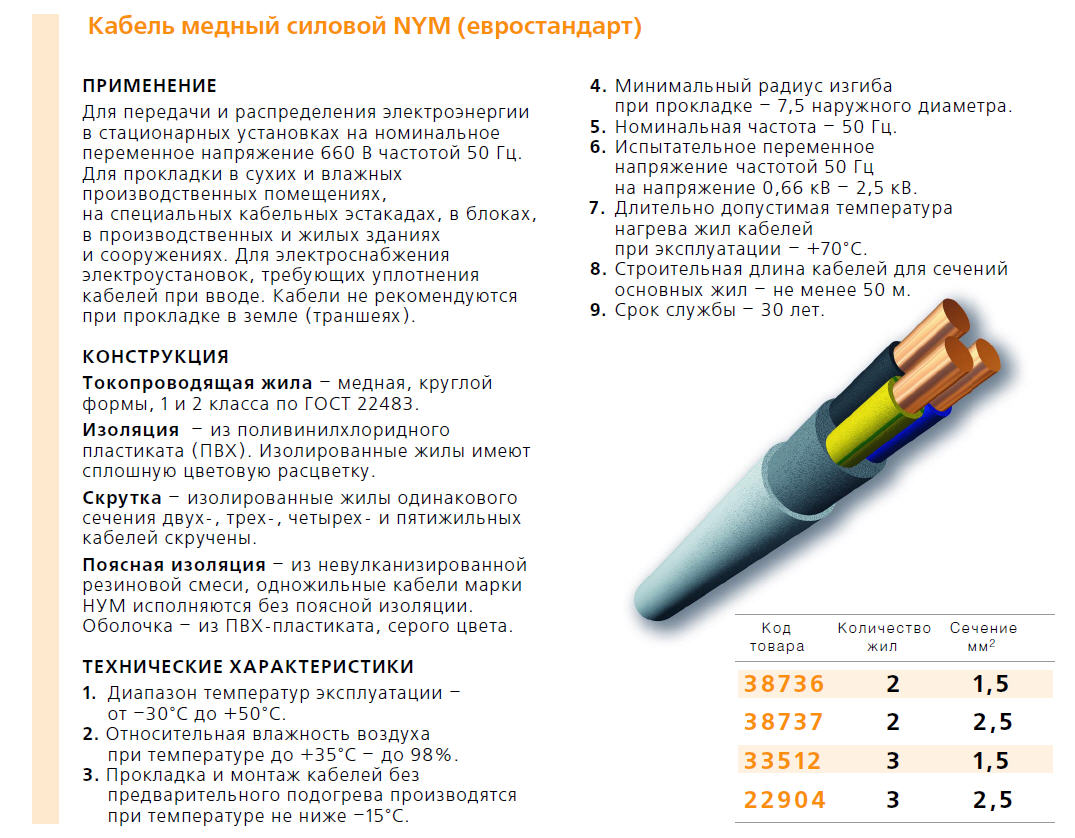

Технические и эксплуатационные характеристики кабеля силового NYM(НЮМ)

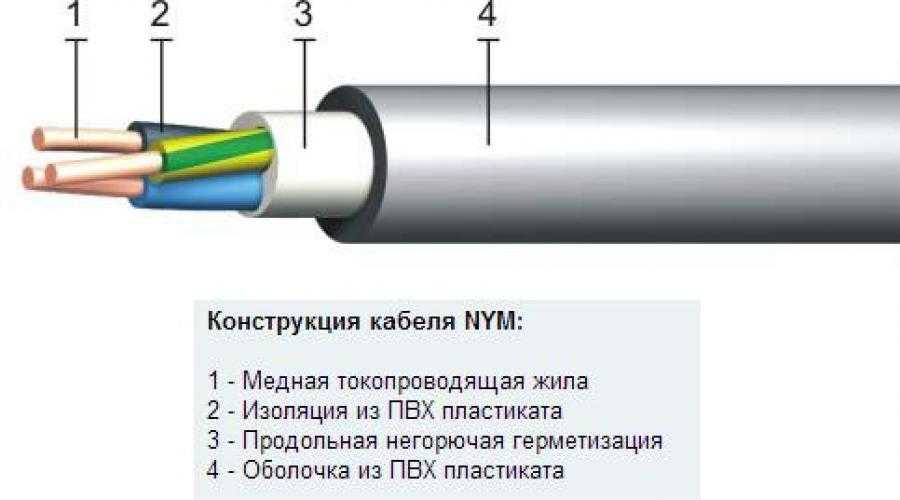

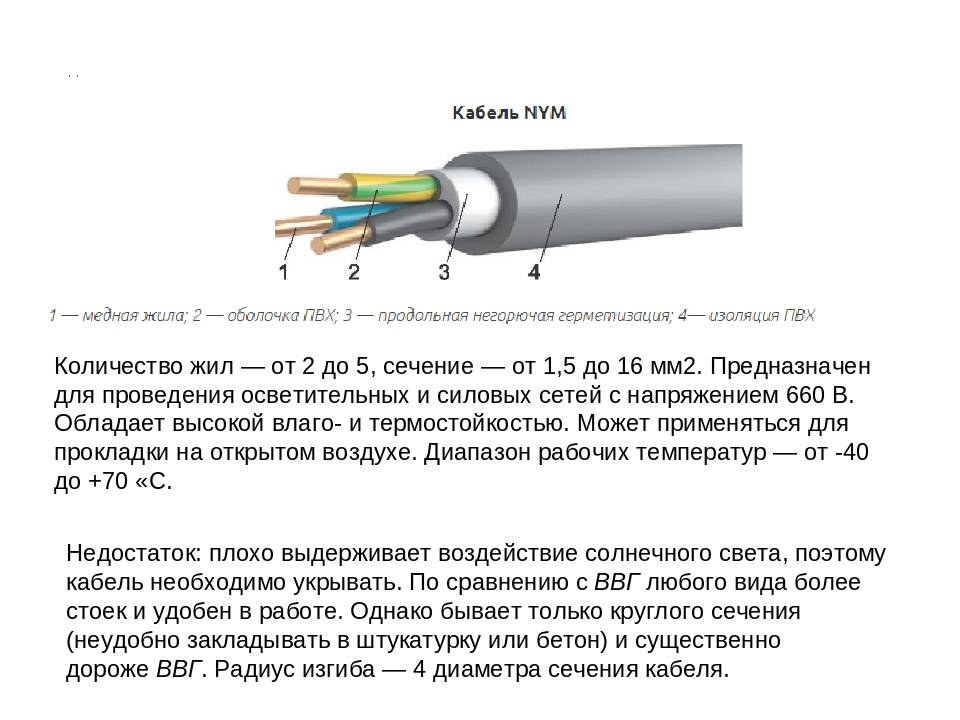

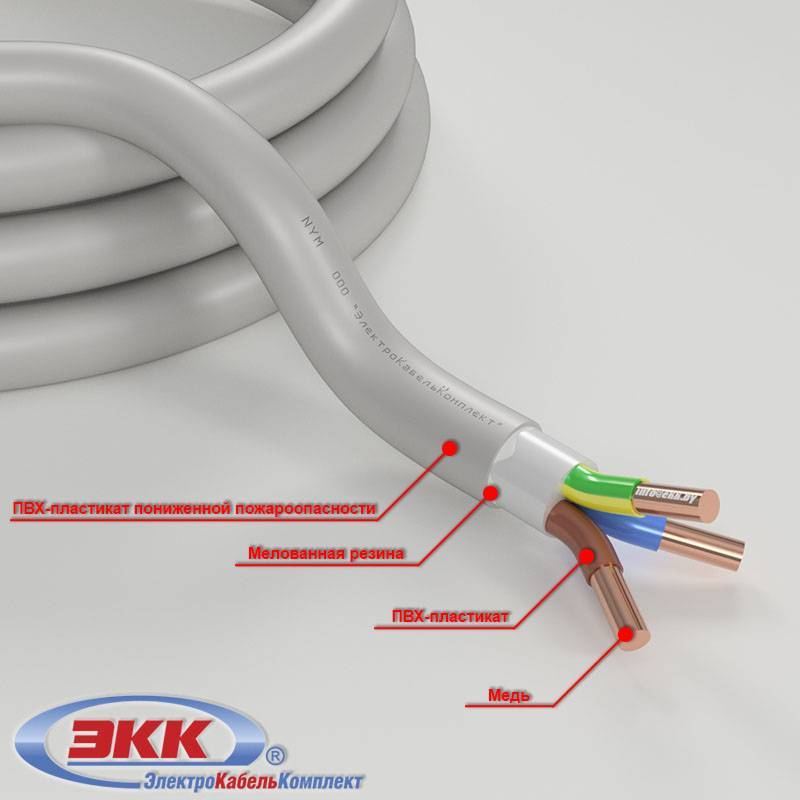

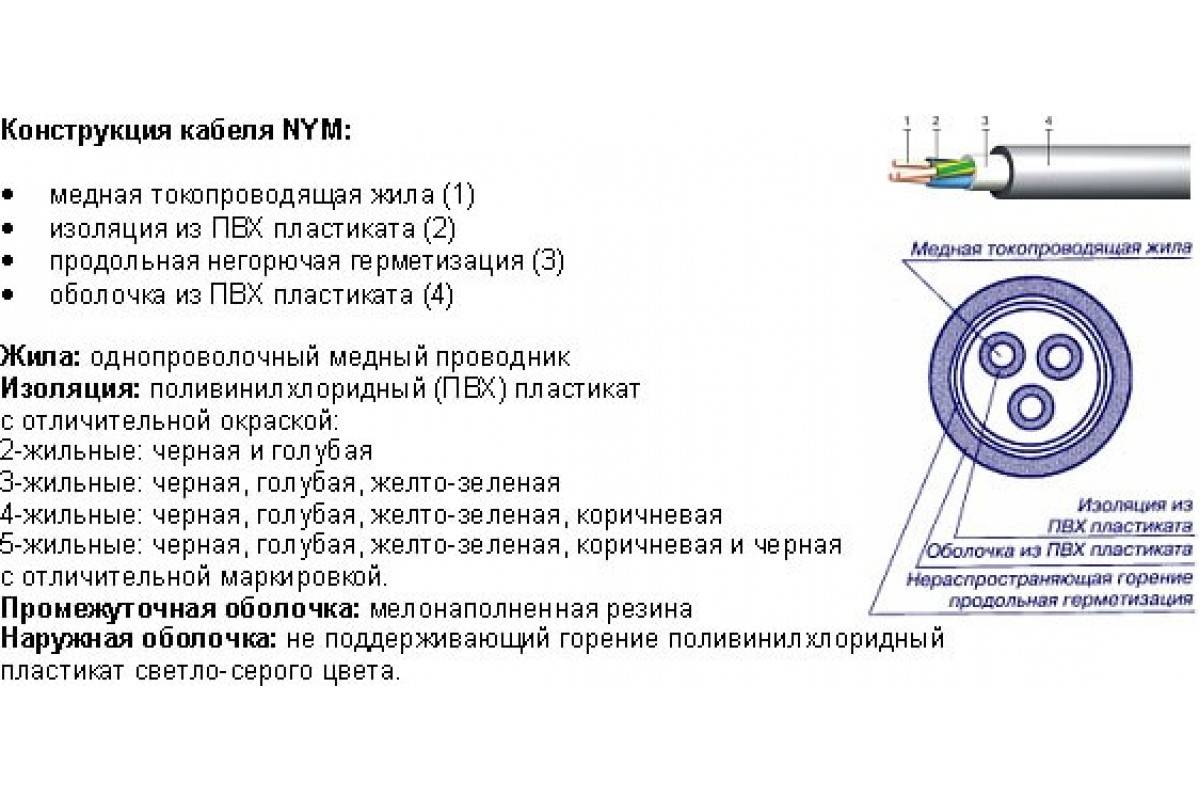

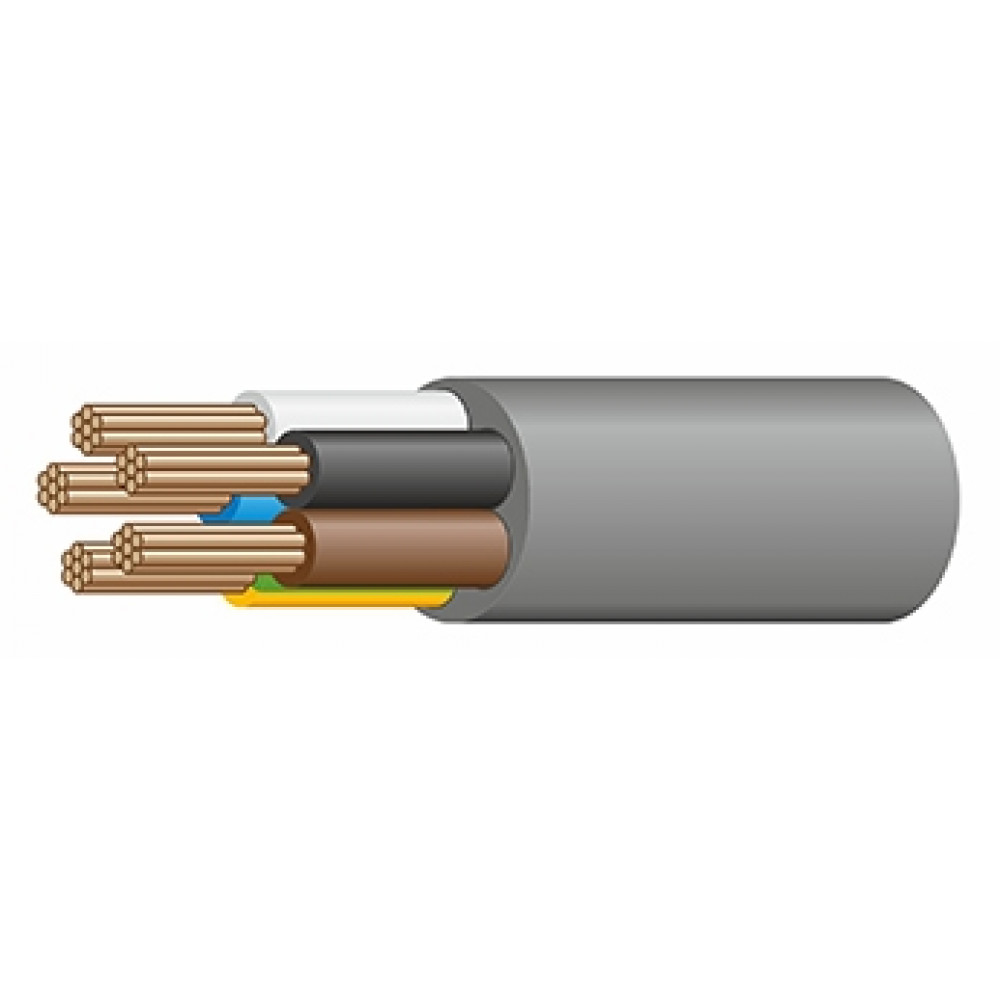

Конструкция кабеля силового NYM (НЮМ)

Кабель с медной однопроволочной жилой, с изоляцией из ПВХ-пластиката, в оболочке из ПВХ-пластиката, не распространяющего горение, с заполнением из резиновой смеси.Предназначен для промышленного и бытового стационарного монтажа цепей эл. освещения и силового оборудования.

Запрещена прокладка в открытом грунте и заделка кабеля в сырой бетон.Номинальное напряжение – 660 В (СК), 500 В.

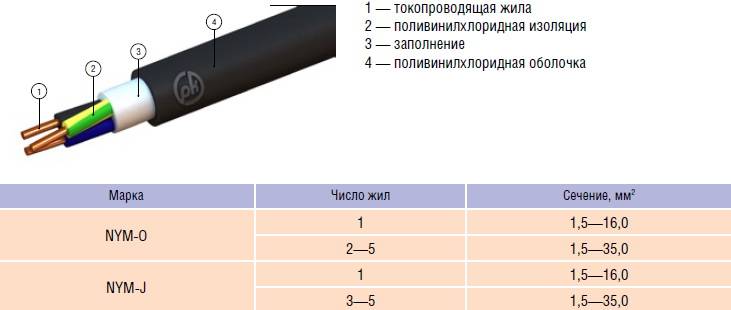

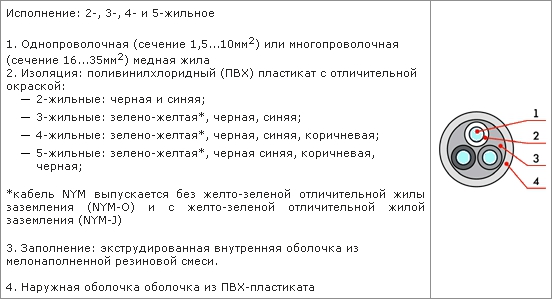

1 – токопроводящая жила; 2 – изоляция – ПВХ-пластикат; 3 – заполнение – резиновая смесь; 4 – оболочка – ПВХ-пластикат.

www.otdelochnik24.ru

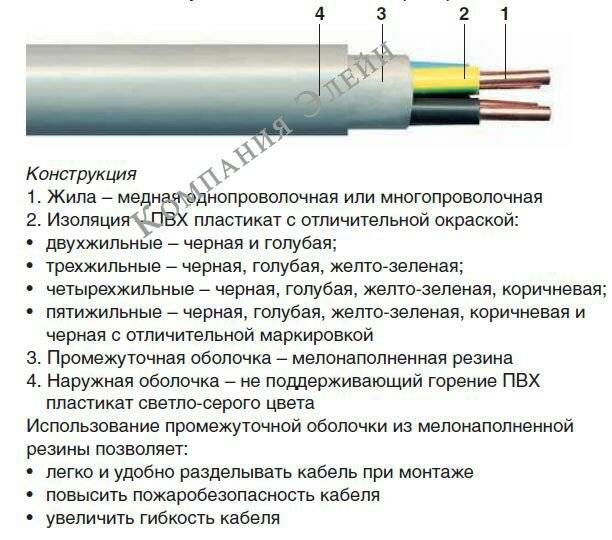

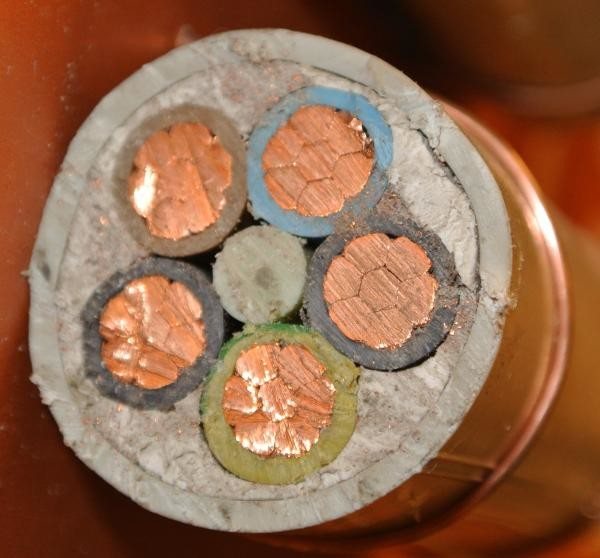

Конструкция

Данный провод может иметь жилы только из меди (для сравнения — европейские стандарты подразумевают использование меди для кабельной продукции «по умолчанию», алюминиевые провода имеют в маркировке букву «А»). Форма сечения всегда круглая.

Тонкие, до 10 мм квадратных, проводники — одножильные проволочные, начиная от 16 мм — многожильные скрученные. Изоляция проводников выполняется, как следует из обозначения, из поливинилхлорида. Далее следует обволакивающая все внутренние провода достаточно плотная и толстая оболочка из резиновой смеси, в составе которой содержится мел. Внешняя оболочка — прочный пластикат на основе ПВХ.

Прослойка между двумя слоями изоляции (обычно она белого цвета) служит для придания проводу правильной круглой формы, а также повышения его гибкости и удобства разделки.

Кабель силовой установочный NYY

Применение кабеля NYY:

Кабель силовой установочный NYY в оболочке, не содержащей свинца, не поддерживает горения (DIN VDE 0482-265-1 и 265-2-1). Силовой и контрольный, сигнальный, распределительный, соединительный, установочный кабель. Для использования в электростанциях, промышленных сооружениях, распределительных сетях, неподвижных установках, вне, внутри помещения, под землей, в бетоне и воде. Устойчив к случайным попаданиям (например, брызгам) масел и топлива.

Напряжение Uo/U:

0.6/1 кB

Тестовое напряжение:

4 кВ

Строение кабеля NYY:

• Медная жила, круглая/секторная, многопроволочная/моножила
• ПВХ изоляция жил
• Внутренняя оболочка
• ПВХ внешняя оболочка, цвет — черный

Цвета жил:

NYY-J — с желто-зеленой защитной жилой NYY-O — без защитной жилы

• 1 жила: NYY-O черная, NYY-J желто-зеленая
• 2 жилы: NYY-O черная, синяя
• 3 жилы: NYY-O: черная, синяя, коричневая; NYM-J: желто-зеленая, черная, синяя
• 4 жилы: NYY-O: черная, синяя, коричневая, черная; NYM-J: желто-зеленая, черная, синяя, коричневая
• 5 жил: NYY-J: желто-зеленая, черная, синяя, коричневая, черная
• 7 и более жил: NYM-O: черные, с белой нумерацией; NYM-J: черные, с белой нумерацией, одна жила желто-зеленая

Конфигурация проводников:

согласно VDE 0295

• RE — круглая моножила
• RM — круглый, многопроволочный
• SM — секторный, многопроволочный

Производитель кабеля NYY:

Pirelli

Основные технические характеристики кабеля NYY:

• Диапазон рабочих температур — от -40°С до +70°С;
• Максимальная температура при коротком замыкании не дольше 5 сек. (<= 300 кв. мм);
• Максимальная температура при коротком замыкании не дольше 5 сек. (> 300 кв. мм);
• Не поддерживающий горения (DIN VDE 0482-265-1 и 265-2-1);
• Оболочка не содержит свинца;
• Минимальный радиус изгиба примерно 4хD кабеля;
• Устойчив к воздействию УФ лучей;
• Минимальная температура монтажа -5°С;
• Использование в бетоне, в кабельных каналах, под землей, в трубах, в быту, на открытом воздухе, в воде.

NYM J: расшифровка

Если вы серьезно подходите к выбору каждого элемента, который будет принимать участие в обустройстве вашего дома. Вам должно быть интересно, почему провод НУМ имеет такое название. Чтобы ответить на этот вопрос, мы приведем вам список, в котором имеется расшифровка, каждой отдельной буквы.

Расшифровка названия NYM

1. N говорит о том, что данный провод что продукция соответствует всем европейским стандартам. Данное изделие имеет все сертификаты качества, говорящие о возможности его использования в пожароопасных помещениях, а также в других комнатах.
2. Y – этот символ расскажет вам о том, что изоляция провода изготавливается из поливинилхлорида. Несмотря на свою ненатуральность, ПВХ предохраняет проводку от возгорания и ударов током.
3. M – может быть установлен в самых разных условиях.

Данный кабель в широком выборе представлен на прилавках магазинов. Отличить европейский провод от российского поможет маркировка на нем. Помимо кабеля NYM, существует кабель NYM J. Он имеет похожую расшифровку, которая все же отличается.

Расшифровка кабеля NYMJ

1. N говорит о том, что данный провод что продукция соответствует всем европейским стандартам. Данное изделие имеет все сертификаты качества, говорящие о возможности его использования в пожароопасных помещениях, а также в других комнатах.
2. Y – этот символ расскажет вам о том, что изоляция провода изготавливается из поливинилхлорида. Несмотря на свою ненатуральность, ПВХ предохраняет проводку от возгорания и ударов током.
3. M говорит о том, что может быть установлен в самых разных условиях.
4. J – рассказывает о том, что в его состав входит желто-зеленый нулевой провод.

Данная расшифровка поможет вам определиться с тем, какой кабель вам нужен. Также при выборе провода, поинтересуйтесь о наличии сертификата качества изделия.

Конструкция

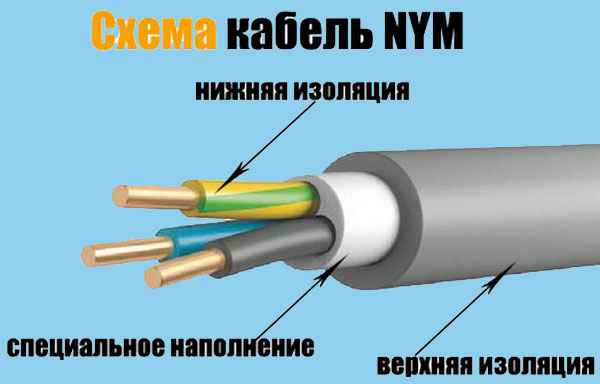

Для лучшего понимания конструкции кабеля NYM рассмотрим его устройство на конкретном примере.

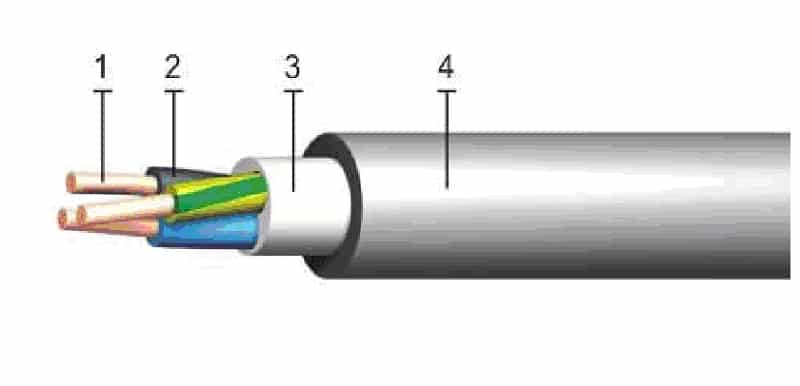

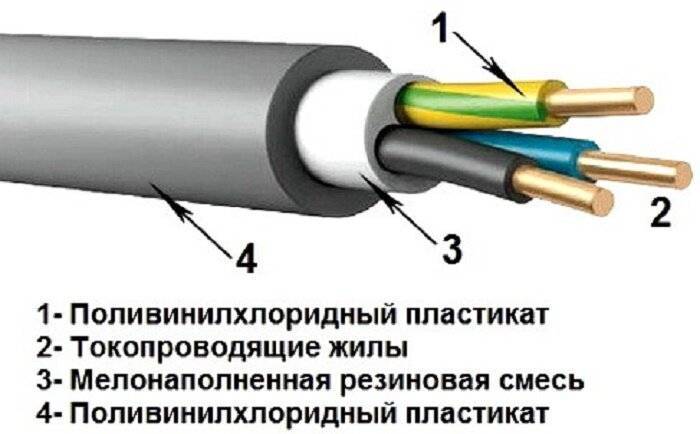

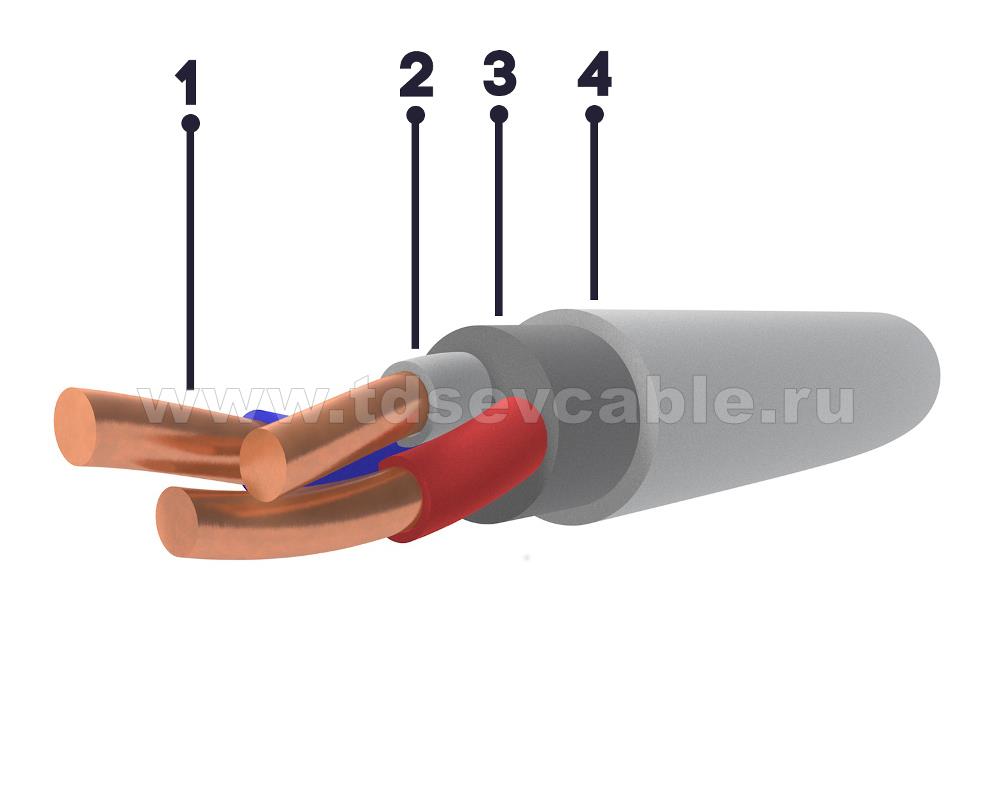

Рис. 1: конструкция кабеля NYM

Как видите на рисунке, данная марка имеет следующее расположение элементов:

• 1 – токоведущая жила, которая выполнена из меди, их количество зависит от конкретной модели кабеля NYM и может варьироваться от 1 до 5 проводников, у некоторых заводов можно встретить модели с 7 проводниками. Сечение жил может варьироваться от 1,5 мм2 до 35 мм2 каждая из жил равнозначна по габаритам. При площади сечения до 10 мм2 включительно жила изготавливается монолитным проводником. А от 16 мм2 и более выполняется из нескольких скрученных проволок.
• 2 – изоляция проводников, изготавливается из поливинилхлорида и характеризуется различным окрасом, в зависимости от назначения каждой из жил. Конкретная маркировка для каждого типа приведена в таблице ниже:

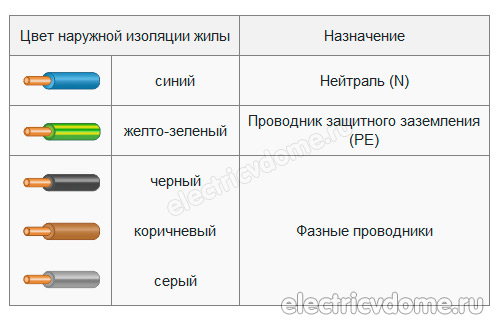

Таблица: цветовая маркировка жил кабеля

• 3 — герметизирующий слой, выполняется из не вулканизированной мелонаполненной резины, обеспечивает дополнительную изоляцию и предотвращает проникновение влаги извне. За счет этого наполнителя кабель NYM удерживает круглую форму, а также не подвержен горению.
• 4 – наружная оболочка, выполнена из листового пластика и предназначена для защиты от механических воздействий и агрессивных веществ. Ее границы определяют общую площадь сечения NYM, которая зависит как от количества жил, так и от размеров изоляции на проводах и в промежуточном слое. Данный параметр влияет на возможность расположения в нишах, пустотах, лотках и т.д. Площадь сечения кабеля не всегда постоянна, но приблизительные размеры можно определить из таблицы:

Таблица: геометрические параметры элементов некоторых кабелей NYM

Достоинства и недостатки

Среди многих проводников кабель NYM принято считать «золотой серединой». Чтобы лучше понимать его качество, рассмотрим основные достоинства данного изделия:

Повышенная эластичность, удобство монтажа и эксплуатации. Такая гибкость обусловлена наличием внутреннего изоляционного слоя из каучука

Это преимущество очень важно при выполнении любых монтажных работ по обустройству электрической проводки, а также при оборудовании в недоступных или труднодоступных местах. Провод не подвержен влиянию сырости и влаги, поэтому может прокладываться по земле на большие расстояния.
Если говорить о NYM, изготавливаемом по немецким стандартам качества, то перед поступлением на рынок он обязательно проходит многочисленные исследования и испытания. Немцы давно заслужили звание самых надежных и качественных производителей промышленных и других изделий, поэтому здесь не приходится сомневаться в целостности изоляции и соответствии кабеля всем заявленным технико-эксплуатационным свойствам.
Продукт не поддерживает горение, что стало возможным благодаря выбору материала для внутреннего слоя.
Большинство специалистов и электромонтажников рекомендуют использовать изделие для подключения осветительных систем и силовых цепей.
Продолжительный срок эксплуатации, насчитывающий несколько десятилетий.

Немцы давно заслужили звание самых надежных и качественных производителей промышленных и других изделий, поэтому здесь не приходится сомневаться в целостности изоляции и соответствии кабеля всем заявленным технико-эксплуатационным свойствам.
Продукт не поддерживает горение, что стало возможным благодаря выбору материала для внутреннего слоя.
Большинство специалистов и электромонтажников рекомендуют использовать изделие для подключения осветительных систем и силовых цепей.
Продолжительный срок эксплуатации, насчитывающий несколько десятилетий.

Наиболее явным недостатком кабеля NYM является его высокая стоимость. Существует множество отечественных аналогов, пусть и с худшими характеристиками, цены на которые в несколько раз ниже.

Основные характеристики

Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.

Конструктивные особенности

Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.

Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.

Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:

• моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
• изоляция из ПВХ, не поддерживающего горение;
• скрутка из двух-пяти жил;
• заполнение в виде негорючего поливинилхлоридного пластиката;
• ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
• двухжильные кабели выпускаются с проводниками одинакового сечения;
• если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).

Вес

Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.

В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:

Поперечное сечение

Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.

Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».

Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.

Технические и эксплуатационные показатели

Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.

Из остальных эксплуатационных параметров выделим следующие:

• эксплуатационный срок – до 30 лет;
• максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
• максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
• максимальная температура при аварийном режиме – до +80 гр. Цельсия.

Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:

Длительно допустимый ток

Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).

Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.

Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.

Параметры выбора кабеля NYM

Коаксиальный кабель

При выборе и приобретении кабеля обращается внимание на маркировку. При наличии полного обозначения следуют следующим принципам по отбору:

• Проверить толщину проводов, ведущих электрический ток, для этого потребуется штангенциркуль либо другой измерительный агрегат;
• Желательно проверить качество кабеля, изначально приобретя небольшую часть от требуемой длины;
• Покупать кабель, который соответствует целям монтажа. 1.5 мм сечения подойдет для ламп, электрические нагревательные приборы требуют не менее 6 мм.
• Желательно приобретать кабель с тремя проводами, одним из которых будет зеленая либо желтая линия, которую выводят на землю.

Технические данные кабеля в зависимости от его типоразмера

Кабели NYM и NUM: в чем разница?

Высокие технические характеристики делают кабель NYM востребованным при стационарной прокладке электроцепей с частотой 50 Гц и напряжением 660 В. Его рекомендуют многие профессиональные электромонтажники, так как изделия соответствуют строгому немецкому стандарту, нормам технологических актов и документации, регламентирующей проведение работ по электроразводке. Медный кабель почти не выделяет дым при воздействии открытого огня.

Производство NYM осуществляется по стандарту VDE 088253 и VDE 0250 часть 204. Это немецкие нормы, с которыми работает союз электротехников. Среди отечественных компаний данных технических требований придерживается только «СевКабель». «Псковский кабельный и другие предприятия пользуются российскими ТУ, выпуская на рынок клон – кабель марки НУМ (NUM). Из-за этого изделия имеют весомые отличия по толщине изоляции, параметрам безопасности и другим характеристикам.

Разница между кабельной продукцией NYM и NUM заключается, в первую очередь, в возможностях и эффективности применения. Последняя имеет менее надежную изоляцию и обмотку, а также более низкое качество меди. При этом она полностью соответствует отечественным стандартам и выпускается на государственных предприятиях, поэтому реализуется на рынке на легальных основаниях. При отсутствии средств на покупку оригинального кабеля NYM (его цена варьируется в зависимости от страны-производителя, так как есть разница в таможенных пошлинах), можно обойтись его отечественным аналогом НЮМ. Главное – проверить наличие сертификации и приобрести товар от надежного производителя.

Чтобы не сомневаться, какой кабель лучше выбрать, нужно проанализировать условия прокладки. Если во время монтажа есть риск незначительных повреждений, стоит отдать предпочтение NYM. Когда таких опасений нет, можно использовать дешевый российский клон NUM, имеющий схожие характеристики, но более низкие параметры безопасности.
