Для чего используется ПУГНП
Перед решением использовать проводник при коммутации электрического оборудования или прокладке проводки рекомендуется принять во внимание технические характеристики и уровень защиты, затем создать план работ и рассчитать будущую нагрузку на линию. ПУГНП, несмотря на запреты, используется в нескольких сферах:
- Обустройство осветительных систем путем коммутации источника тока и электрических приборов с помощью данного провода. Кабель проводится от распределительного щита до источников света, разбивая цепь выключателем. Максимально допустимое напряжение в сети переменного тока должно составлять не более 250 В, иначе жилы начнут сильно греться, случится короткое замыкание, возгорание.
- Соединение компонентов внутри осветительных приборов, включая люстры и светильники. Речь идет о создании проводниковой арматуры. Используются одно- или двухжильные изделия с площадью сечение 1,5 кв. мм. С их помощью организуют распределение между лампами.
- На свой страх и риск можете использовать проводник для обустройства электрической проводки внутри квартиры или комнат частного дома. Однако в данном случае подключать к сети можно будет исключительно маломощные бытовые приборы.
- Для организации временной проводки в ходе выполнения ремонтных работ.
Расшифровка и конструкция провода ПуГВ
Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.
Расшифровка маркировки провода ПуГВ
Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.
Расшифровка маркировки проводов
Итак:
Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.
Классы гибкости проводов
- Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
- Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
- Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.
Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.
Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

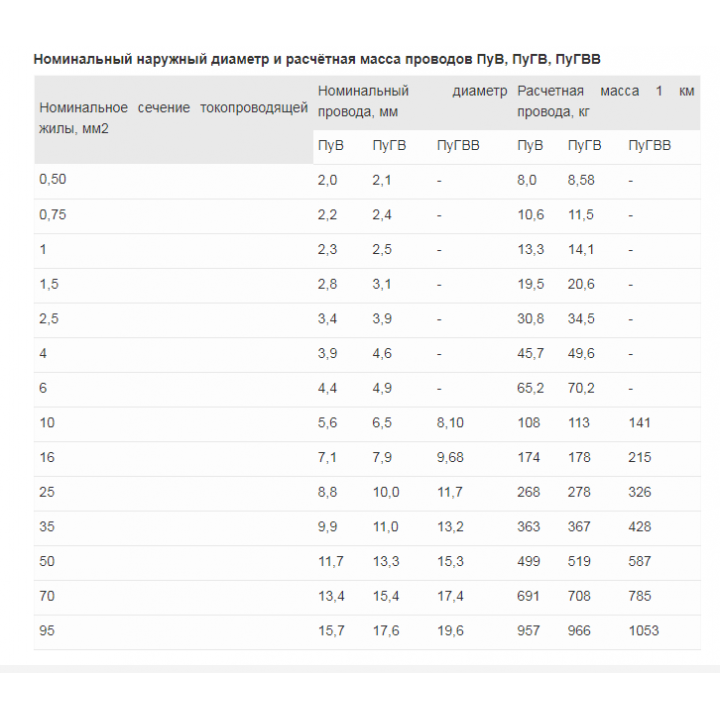

Различные сечения проводов ПуГВ
После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

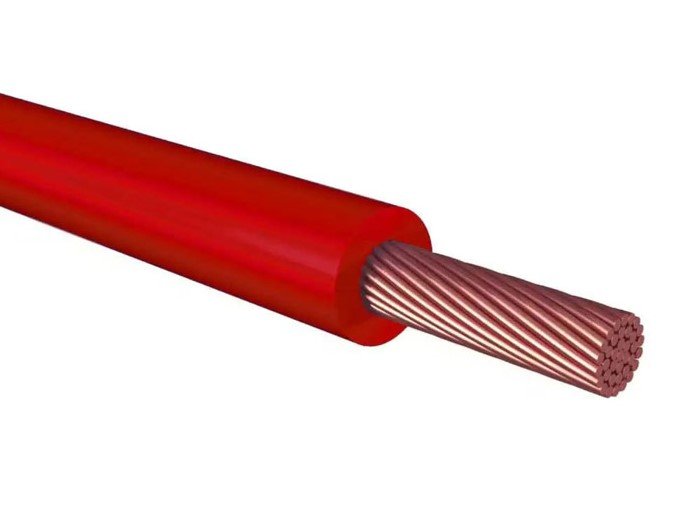

Конструкция провода ПуГВ
Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.
Итак:
- Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
- Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
- Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
- Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
- И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.
Сечение отдельных проволок жилы проводов ПуГВ
- Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
- И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.
Номинальные размеры толщины изоляции проводов ПуГВ
Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.
Расшифровка и конструкция провода ПВ3
И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.
Расшифровка аббревиатуры ПВЗ
Провод с медной жилой ПВ3 используется уже очень давно и изготавливался согласно ГОСТа 6323 – 79. Но не так давно вышел новый ГОСТ Р 53768 – 2010, согласно которого старое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы рассмотрим оба варианта обозначения данного провода.
Расшифровка названия провода ПВ3
- Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
- Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
- Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
- Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.
Расшифровка названия провода ПуГВ
Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:
Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.
Номинальные сечения различных типов проводов
Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.
Конструкция провода ПВ3
Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.
Токоведущая жила выполненная из нескольких скрученных проволок
Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.
Класс гибкости проводов
Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм
Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.

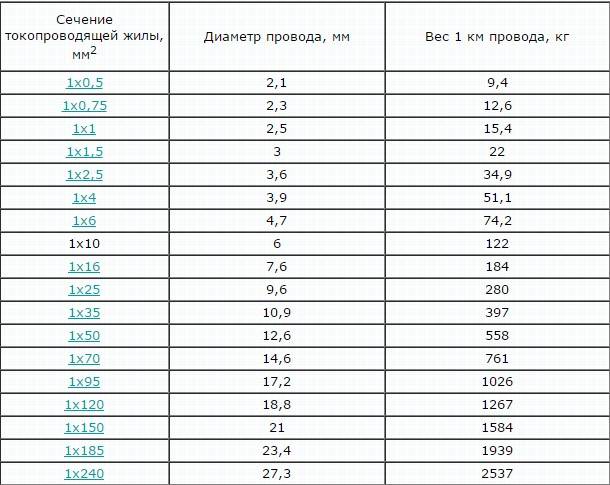

Типоразмеры провода ПВ3
Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2. Толщина изоляции у проводов различных сечений
Толщина изоляции у проводов различных сечений
Кроме токоведущей жилы у нас имеется изоляция
Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм
При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.
Цветовой ряд проводов ПВ3
Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов
Причем не только одноцветную, но и многоцветную. Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску
Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.
Технические характеристики ПУГВ
У установочного провода подобного типа есть ряд важных характеристик:
- Кратковременный перегрев – сохранение изоляцией своих механических и диэлектрических параметров в аварийной ситуации, например, при перегрузке системы или перегреве до 150 градусов по Цельсию.
- Допустимое механическое удлинение изоляции – обозначает возможность слоя из поливинилхлорида к изменениям геометрических характеристик. Но при условии, что оно не превышает 50% длины. Для того чтобы провод можно было с легкостью изгибать в этом диапазоне.
- Устойчивость слоя изоляции к единичным ударам, вибрационным и акустическим воздействиям. Однако она плохо переносит ультрафиолетовое излучение.
- Проводимость – эта величина у каждой марки своя, и она может варьироваться в зависимости от разности температур кабеля. Определяется она сопротивлением медного проводника.
| Номинальное сечение (мм2) | Минимальное число проволок в жиле (шт.) | Наружный диаметр провода (мм) | Максимальное электрическое сопротивление жилы при постоянном токе и температуре 20оС (Мом/км) |
| 0,5 | 7 | 2,0 | 39,6 |
| 0,75 | 7 | 2,2 | 25,5 |
| 1 | 7 | 2,3 | 21,8 |
| 1,5 | 7 | 2,8 | 14,0 |
| 2,0 | 15 | 3,1 | 9,97 |
| 2,5 | 19 | 3,5 | 8,05 |
| 4,0 | 19 | 4 | 4,89 |
| 6,0 | 19 | 4,6 | 3,11 |
| 10 | 49 | 6,3 | 2,0 |
| 16 | 49 | 7,5 | 1,21 |
| 25 | 77 | 9,9 | 0,809 |
| 35 | 105 | 10,9 | 0,551 |
| 50 | 144 | 13,3 | 0,394 |
| 70 | 210 | 15,5 | 0,277 |
| 95 | 285 | 17,6 | 0,203 |
| 120 | 360 | 19,5 | 0,162 |
| 150 | 444 | 21,2 | 0,129 |
| 185 | 555 | 23,8 | 0,104 |
| 240 | 760 | 27,1 | 0,0808 |
Таблица 1 – Зависимость параметров кабеля ПуГВ от числа проволок и их сечения.
- Электрическое сопротивление изоляции – данная характеристика испытывается при производстве. Кабель опускают вводу и подают напряжение в 2,5 кВ на протяжении 5 минут.
- Допустимый радиус изгиба – позволяет узнать, на сколько можно изгибать данный проводник. Эта характеристика проверяется после изготовления с последующим занесением информации в паспорт изделия.
- Рабочая температура – данный параметр отвечает за требование к температурному режиму, при котором возможна нормальная работа провода. Она находится в диапазоне от -50 до +70 градусов Цельсия. Также, стоит отметить, что кабель можно эксплуатировать при высокой влажности окружающей среды, но не более 98%.
Важно! Монтаж провода должен осуществляться при температуре не ниже -15 градусов, но лучше выполнять его установку при значениях выше 0
Состав
Провод ПуГВ является одножильным, и благодаря этому он имеет довольно простую конструкцию. Это проводник, в конструкцию которого входят несколько медных проволок. Должная гибкость провода при большом суммарном сечении достигается за счет скрученных между собой проволок меньшего сечения.
Из луженой медной проволоки изготавливаются жилы, а из поливинилхлоридного пластиката выполнена изоляция провода.
В зависимости от сечения кабеля, варьируется количество проволок. Провода с сечением от 0,5 мм2 до 35,0 мм2 в своём составе имеют минимум 7 штук проволок. Их количество определяется производителем, согласно техническому регламенту.
Цвет
Цветовая палитра изоляционной оболочки провода ПуГВ может быть различной, и его покрытие делается сплошным. Допускается окраска провода в виде 2 продольных полос различных цветов, располагающихся диаметральным способом. Для кабеля заземления используется желто-зеленый цвет, для фазного – коричневый, а для нулевого – синий
Важно! Обычно, цветная маркировка обсуждается при осуществлении заказа, однако, если отсутствуют какие-либо указания по данному поводу, то производитель оставляет за собой право на выбор собственной цветовой маркировки проводов
Цвета оболочки
Где применяется провод ПУГВ (назначение)?
Наряду с отличными электрическими свойствами, кабель характеризуется низкой стоимостью и повышенной гибкостью.
Характеристики провода ПуГВ позволяют использовать его во многих сферах. Допускается применение провода при монтаже линий освещения, электрических щитов, а также в качестве силовых проводников для стационарного подключения машин, механизмов станков и внутренних электроустановок. Благодаря его высокому классу гибкости очень удобно выполнять сборку и подключение схем в труднодоступных местах, внутри электронных устройств, для соединения силовых и сигнальных цепей.
Возможно производить монтажные работы, где размещение кабеля будет под слоями штукатурки, в кладке из кирпича или внутри бетона, при закрытом методе укладки.
Подходит для сборки схем внутри светильников и люстр, но при условии, что они не слишком нагреваются, и осветительные приборы не будут установлены в помещениях с повышенным температурным режимом. Для таких целей лучше использовать более термостойкие провода.
Возможно использовать проводник и при нестационарном монтаже электрического оборудования.
Расшифровка и конструкция провода ПуГВ
Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.
Расшифровка маркировки провода ПуГВ
Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.
Расшифровка маркировки проводов
Итак:
Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.
Классы гибкости проводов
- Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
- Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
- Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.
Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.
Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.
Различные сечения проводов ПуГВ
После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.
Конструкция провода ПуГВ
Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.
Итак:
- Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
- Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
- Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
- Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
- И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.
Сечение отдельных проволок жилы проводов ПуГВ
- Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
- И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.
Номинальные размеры толщины изоляции проводов ПуГВ
Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.
Купить провод ПуГВ
Наша компания осуществляет поставку данной продукции по всей территории России. Процесс купли-продажи основывается на наличии товара на складе или под заказ у производителей. Вы можете оставить нам свою заявку удобным для вас способом (через сайт или по электронной почте). Изделие имеет все необходимые сертификаты и знаки качества.
Цена провода ПуГВ рассчитывается в зависимости от объема используемой меди во время его производства. В зависимости от ваших объемов предоставляются дополнительные скидки. Приобрести данный провод и определить точную стоимость вы можете, отправив нам свой запрос.
Доставка товара осуществляется в течение суток после проведения платежа. За минимальный срок для вас будет составлено ТКП, подобраны скидки и способ доставки товара.
Кабель ПВ 1
Шнур ПВ 1, в обиходе, имеет два названия: провод для передачи трехфазного тока и установочный кабель.
Сконструирован шнур ПВ 1 следующим образом: единичная жила, состоящая из нескольких мягких проволок меди, скручена в пучок. Вокруг этой конструкции разместилась однослойная изоляция из поливинилхлоридного пластиката. У качественного кабеля изоляция должна спокойно отделяться от медных проволок. Если ПВ 1 хранился недолжным образом или хранился дольше положенного срока, отделение изоляции будет проходить с трудом.
Кабельные жилы проходят классификацию по ГОСТ 22483 и подразделяются на классы:
- 1 класс – сечение от 0,5 до 10 кв. мм;
- 2 класс – сечение от 16 до 95 кв. мм.
Номенклатура сечений жил кабеля равняется: 0.5, 0.75, 1, 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95 и 120 кв. миллиметров.
| Число жил и номинальное сечение, кв.мм | Максимальный наружный диаметр, мм | Масса 1 км кабеля, кг |
| 0,5 | 2,40 | 8 |
| 0,75 | 2,60 | 10 |
| 1,0 | 2,80 | 13 |
| 1,5 | 3,30 | 19 |
| 2,0 | 26,2 | |
| 2,5 | 3,90 | 30 |
| 3,0 | 37,7 | |
| 4,0 | 4,40 | 45 |
| 5,0 | 54,8 | |
| 6,0 | 4,90 | 65 |
| 8,0 | 80,2 | |
| 10 | 6,40 | 107 |
| 16 | 8,00 | 172 |
| 25 | 9,80 | 260 |
| 35 | 11,00 | 362 |
| 50 | 13,00 | 511 |
| 70 | 15,00 | 691 |
| 95 | 17,00 | 956 |
| 120 | 17,5 | 1060 |
Цвет изоляционной оболочки шнура ПВ 1 напрямую зависит от размера сечения медной жилы. Так, для сечения от 0.5 до 6 кв. мм. используется желто-зеленая изоляция.
Для сечения медной жилы от 6 до 120 кв. мм. используется довольно разнообразное количество цветов: белый, серый, черный и другие. Всего цветовая палитра изоляции насчитывает 11 цветов.
Кабель, с помощью которого заземляют оборудование, всегда будет зелено-желтого цвета.
Сфера применения
Большой популярностью кабель ПВ 1 пользуется в электромонтажной сфере. От медной жилы такого кабеля зависит, где и для чего его применят. Часто провод используют для установки промышленного оборудования и электрических аппаратов, а также он нашел применение в прокладке электросветовых и осветительных сетей.
Такая продукция подходит для механизмов и станков, достигающих переменного напряжения тока не более 450 Вольт и при частоте не выше 400 Герц. Постоянное напряжение может достигать 1000 Вольт.
ПВ 1 устойчиво переносит механические воздействия, влияние линейного ускорения, вибрационные нагрузки, акустические шумы и не плесневеет. Такой кабель имеет самозатухающуюся изоляцию, что обезопасит пользователя от пожара.
Технические параметры
Провод ПВ 1 обладает следующими свойствами:
Оптимальная температура, при работе со шнуром, составляет 20 градусов по Цельсию. При такой температуре его удельное электрическое сопротивление должно быть не более 0,01724 Ом·мм2/м. Электрическое сопротивление его изоляции должно держатся в следующих диапазонах:
- после полного изготовления во время перевозки – не менее 1000 кОм/км;
- во время использования и хранения — не менее 10 кОм/км.
Для удобства в работе, ПВ 1 выпускается крепким и стойким. Он способен выдерживать удар при максимальном ускорении в 1500 m/c2 от 1 до 5 миллисекунд.
Условия прокладки
Кабель нашел весьма обширное применение в промышленной сфере жизни. Он используется для следующих работ:
- строительства особых конструкций в пустотных каналах, трубах, а также монтажных коробах;
- применяется в распределительных щитах и электрических шкафах. Также используется в пультах для управления механизмами и аппаратами;
- эксплуатируется для монтажа осветительного оборудования и для строительства каналов и металлических труб.
Кабель можно прокладывать при температуре выше 15 градусов по Цельсию. Если она ниже, то кабель можно нагреть. Радиус изгиба кабеля составляет 10 наружных диаметров.
Условия эксплуатации
При работе с кабелем следует принимать во внимание следующие факторы:
- температура в помещении или в окружении не должна быть ниже 50 градусов по Цельсию;
- температура, используемая для разогрева жилы, не должна превышать 70 градусов.
Шнур ПВ 1, при оптимальных условиях, может прослужить более 15 лет. Гарантия на него распространяется в течение года, начиная со дня поставки. Длина кабеля — не менее 100 метров. В особых случаях производитель готов пойти на уступки и предложить меньшую длину провода.
