Квартира, дом

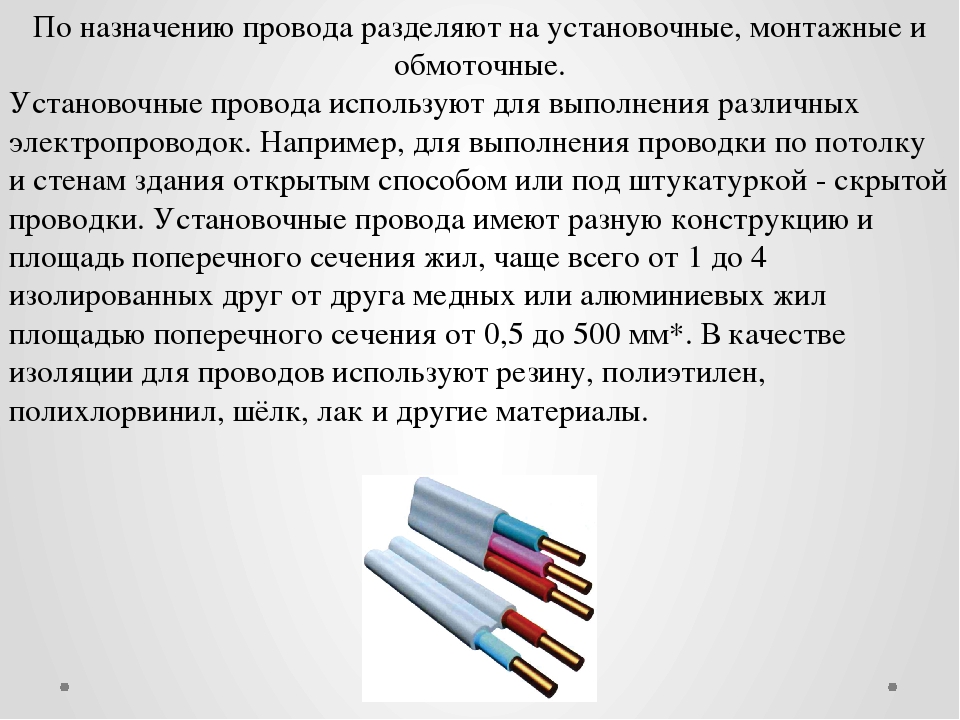

Ввод сети зависит от размеров помещения и планируемой мощности потребления лучше выполнить кабелем необходимого сечения. Он же применяется при монтаже розеток и освещения, хотя подключение осветителей небольшой мощности можно все же выполнять мягким проводом ПВС. Жесткие концы чаще обламываются около патронов электроламп.
Если после щитка всю проводку выполнять при помощи ПВС, это потребует организации схемы распределения в доме, предполагающей использовать много групп. Каждая из них, обеспечивая меньшую мощность, сохранит баланс без риска превысить допустимую токовую нагрузку.
Оболочка ВВГ, обладая высокой прочностью, позволяет укладку непосредственно под штукатурку, она не боится возможных активных примесей строительных растворов. Отлично ложится за гипсокартонную обшивку стены, но много мучений может доставить при необходимости использовать кабельные каналы. Используется при открытой прокладке. Применение не горючего ВВГнг решает проблему прокладки в помещениях повышенной пожарной опасности.
ПВС требует обязательное наличие защиты в виде кабельного канала, гофрированной или металлической трубы. Под штукатурку прятать рискованно.

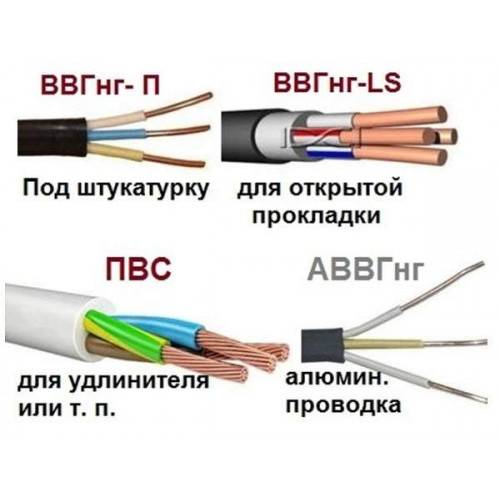

Вывод: для стационарной проводки, тем более скрытой, в помещениях лучше применять ВВГ.
Провода типа ВВГ
В отличие от предыдущего варианта его жилы являются цельными по всей длине. Это даёт гораздо большую жёсткость, что обеспечивает качественное прокладывание в стенах. По сути, это провод, являющийся кабелем. Иногда электрики называют его маленькой копией кабелей. Обычно каждая жила имеет свою собственную ПВХ оплётку, в то время как сверху находится общая оболочка, обеспечивающая жесткую фиксацию и надежную защиту от внешнего воздействия. Иногда допускается незначительный гибкий экран, существенно снижающий воздействие магнитного поля. Цельнометаллический стержень не обгорает. Он будет лежать в стене практически вечно, ведь срок использования поливинилхлорида неограничен. Перед тем, как выбрать провод ВВГ, проконсультируйтесь с профильными специалистами. Обычно граничная температура эксплуатации составляет от -50 до +50 градусов по Цельсию. При большой толщине жилы из-за отсутствия промежуточного наполнителя поверхность изделия выглядит ребристой, с неодинаковой формой по всей протяженности. Особенно это касается толстых кабелей. Многожильные решения поддерживаются только для кабелей под высокое напряжение.

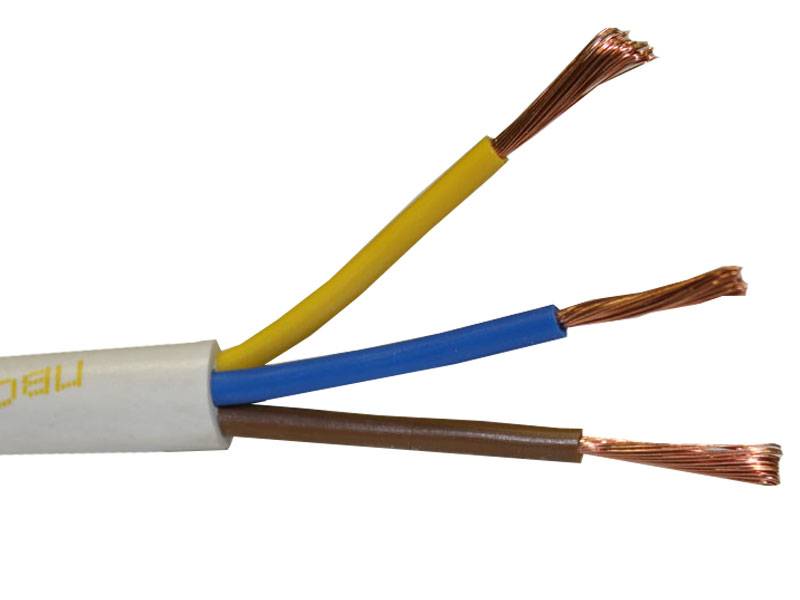

Как правильно использовать провод ПВС
Чтобы понять, как правильно использовать этот тип кабеля, необходимо ознакомиться с его основными показателями эффективности:
- Номинальное напряжение в кабеле до 660 Вольт;
- Частота протекающего в нем тока 50 Гц;
- Нормальный диапазон рабочих температур от -25 до +40 градусов;
- Максимальная рабочая температура 70 градусов Цельсия;
- Продолжительность 30 тысяч циклов или 60 тысяч изгибов при напряжении 660 Вольт.
Если в аббревиатуре присутствует буква «Т» (ПВСТ или ПВС-Т), электрический кабель может быть расшифрован как тропический и относится к «тропическому» типу. Это означает, что он более устойчив к влаге и плесени, чем обычно.

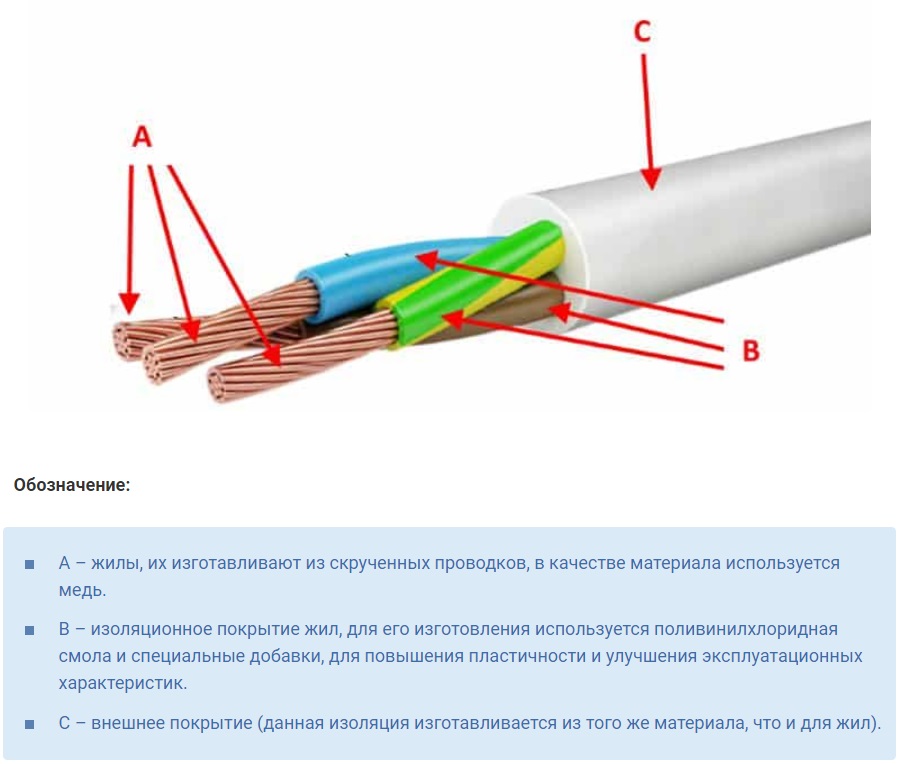

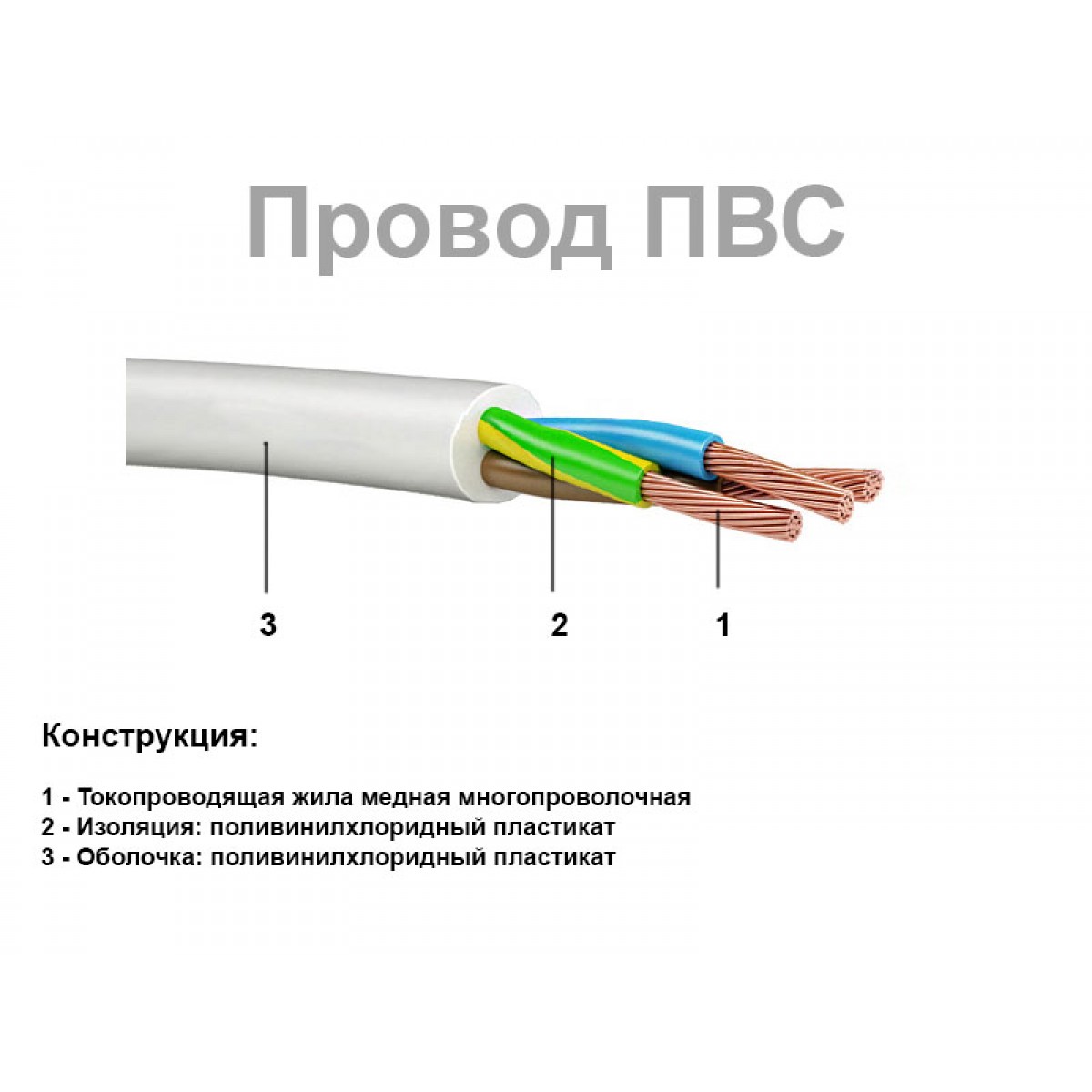

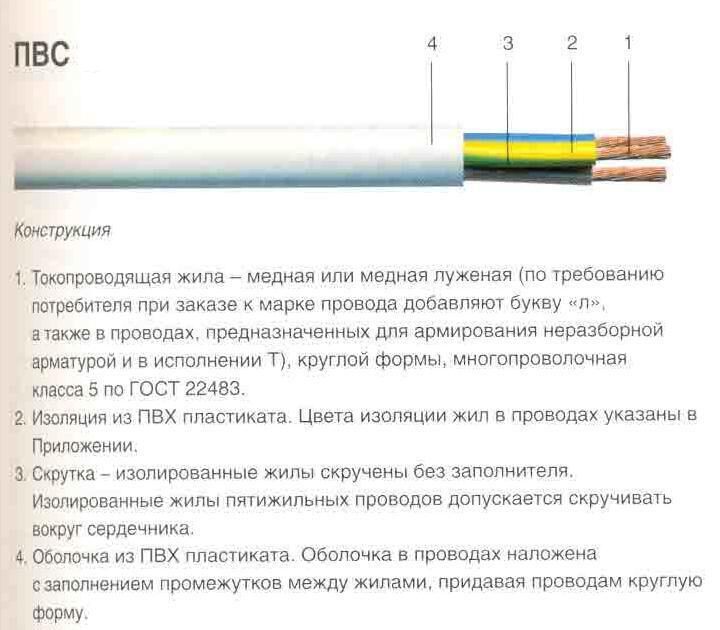

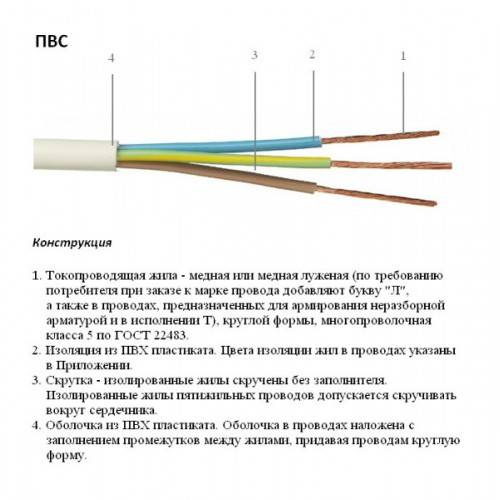

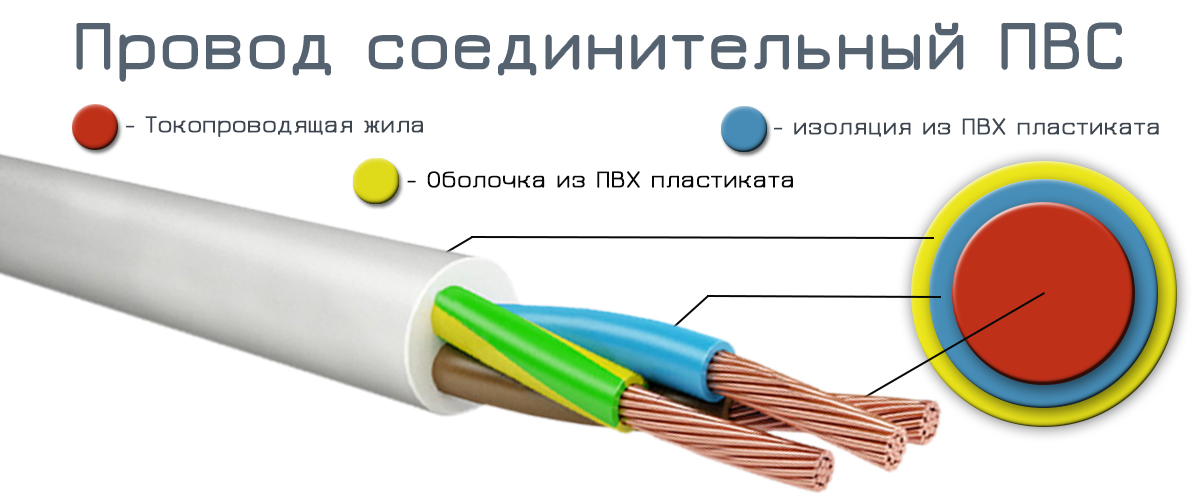

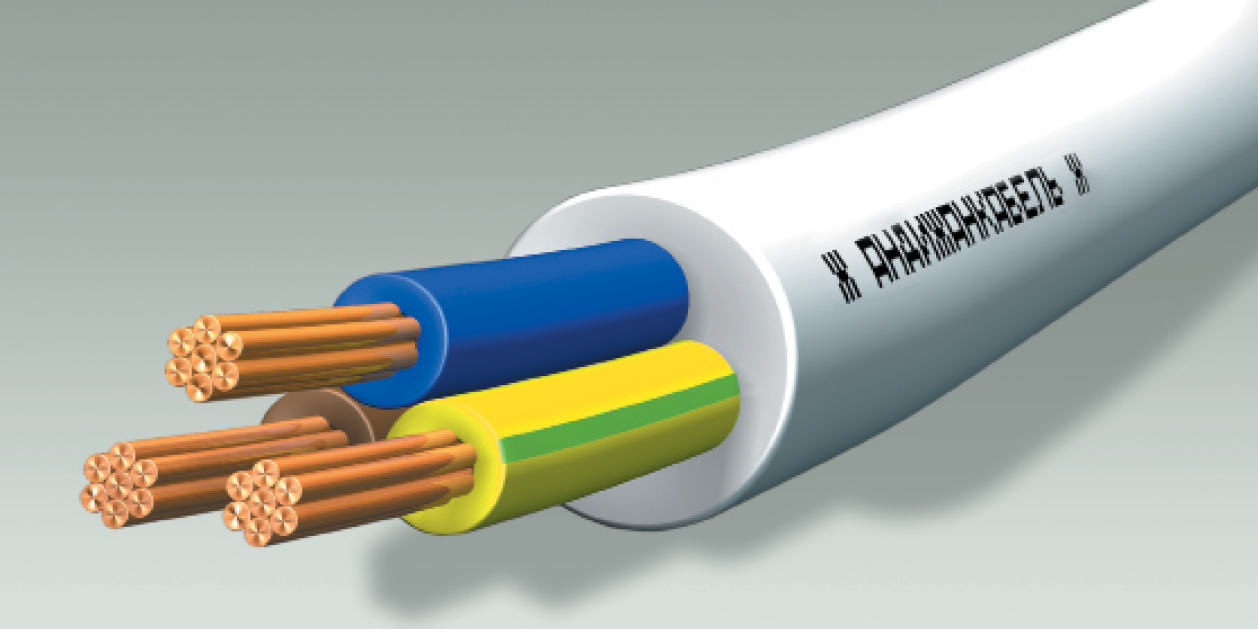

Строение соседних жилок: они состоят из мелких нитей

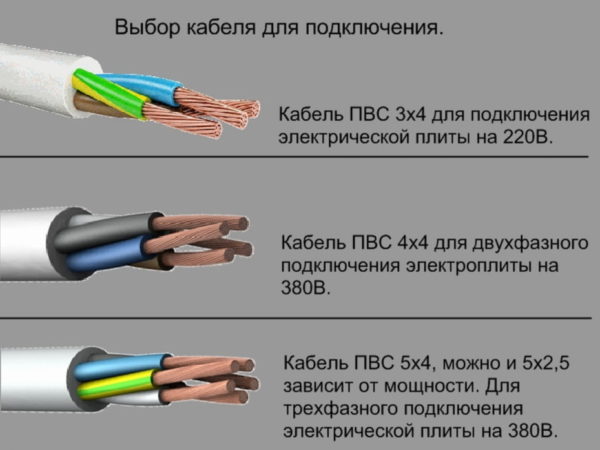

Как выбрать провод ПВС
Первое, на что следует обращать внимание при выборе любого электрического кабеля или провода – число и сечение жил, подбираемые в соответствии с условиями эксплуатации. Подбирать ПВС нужно в зависимости от мощности электрических приборов, которые будут через него коммутироваться к сети
Важное значение имеет наличие или отсутствие заземляющей жилы, позволяющей соединить электроприбор и контур заземления
К примеру, при прокладке сети промышленного назначения нужно использовать ПВС с четырьмя жилами
Важное значение имеет наличие или отсутствие заземляющей жилы, позволяющей соединить электроприбор и контур заземления. К примеру, при прокладке сети промышленного назначения нужно использовать ПВС с четырьмя жилами. По крайней мере, именно так прописано в правилах ПУЭ
По крайней мере, именно так прописано в правилах ПУЭ.
Каждый производитель должен представить образец своего провода. Изучая его, убедитесь в правильной скрутке отдельной жилы. Судить о плохом качестве стоит по наличию пятен, обрывов, разных цветов и прочих дефектов, которые видимы вашему глазу. На маркировке можно увидеть не только количество жил и площадь их сечения, но и узнать о процентном содержании меди.
Чтобы обеспечить безопасную и энергетически эффективную эксплуатацию электрического оборудования, важно выбрать подходящий ПВС-провод. Если в процессе выбора изделия вы столкнулись с какими-либо трудностями, то обратитесь за помощью к профессиональным монтажникам или консультантам магазина. Впрочем, верить каждому слову последних не стоит
В идеале вы должны изучить основную информацию касаемо ПВС и, вооружившись знаниями, отправляться за покупками
Впрочем, верить каждому слову последних не стоит. В идеале вы должны изучить основную информацию касаемо ПВС и, вооружившись знаниями, отправляться за покупками.
Сравнение технических характеристик
Для удобства сравнения основных технических параметров проводников и понимания, в чем разница между ними, составим таблицу сравнения главных характеристик.
| Характеристика/Материал | Провод ПВС | Кабель ВВГ |
| Материал и конструкция жилы | Медная многопроволочная | Медная многопроволочная или цельная |
| Гибкость токоведущей жилы | 5 класс гибкости (высокая) | 1 – 2 класс гибкости (средняя) |
| Количество жил в проводе /кабеле | От 2 до 5 | От 1 до 5 |
| Площадь сечения жилы, мм2 | От 0,75 до 6 | От 1,5 до 625 |
| Допустимое напряжение эксплуатации, В | ||
| В цепях переменного тока, при частоте 50 Гц | 450 Вольт | 0,66 кВ или 1 кВ |
| В цепях постоянного тока | 0,66 кВ | 1,6 кВ или 2,4 кВ |
| Допустимая температура окружающего воздуха | От -25°С до +40°С | От -50°С до +50°С |
| Допустимая длительная температура нагрева жилы | 70°С | 70°С в аварийном режиме допускается кратковременный нагрев до 80°С |
| Нормативный срок эксплуатации | От 6 лет (подвижное соединение) до 10 лет (неподвижное соединение) | До 30 лет. Эксплуатационная гарантия производителя составляет 5 лет. |
Чтобы разобраться, что лучше применить в той или иной ситуации, нужно провести сравнительный анализ отдельных свойств, которые являются определяющими.
Свойства токоведущей жилы. Жилы обоих рассматриваемых проводниковых изделий выполнены из меди. Провод ПВС выпускается только в мультипроволочном варианте исполнения жилы, кабель ВВГ может иметь цельную монопроволочную жилу. Существенная разница между ними заключается в классе гибкости мультипроволочных версий. По этому параметру ПВС многократно превосходит ВВГ. Благодаря этой характеристике, усталостная прочность провода при многократных изгибах значительно выше аналогичного показателя кабеля. То есть, когда речь идет о подвижных соединениях, выбор должен быть сделан в пользу ПВС. К таким соединениям относится питание нестационарных электроприборов, а также электропроводка с вилкой для включения электрооборудования в сеть.
Сечение жилы. Из таблицы видно, что диапазон сечений ВВГ значительно более широк в сторону больших значений. Применительно к выбору электропроводки для дома, квартиры или дачи, можно сказать, что проводка силовых цепей, подающих питание для духовки, для варочной панели или кондиционера, может быть выполнена только с применением кабельного изделия соответствующего сечения. Наибольшее сечение ПВС составляет 2,5мм2, что недостаточно для этих целей.
Свойства изоляции и общий срок службы. Сравнивая эксплуатационные напряжения, при которых могут работать рассматриваемые проводники, определим, чем отличается один материал от другого. Тот факт, что допустимые напряжения для кабеля выше, чем для провода, говорит о том, что при работе в одном и том же классе напряжения, запас электрической прочности изоляции кабеля выше, чем у изоляции провода. Если добавить тот факт, что срок службы ВВГ превышает аналогичный показатель ПВС минимум в три раза, можно сделать следующий вывод:
Монтаж стационарной электропроводки, особенно скрытой, целесообразней выполнять, используя кабель ВВГ. При этом лучше использовать монопроволочное исполнение жилы. Учитывая, что скрытая электропроводка укладывается на очень длительный срок, ее надежность должна быть максимально возможной. Лучше применить вариант исполнения кабеля ВВГнг с негорючей изоляцией.
Условия окружающей среды. Область допустимых температур окружающего воздуха для ВВГ существенно расширена в зону отрицательных температур в сравнении с ПВС. Это обстоятельство определяет тот факт, что выбрать для улицы следует более приспособленное для этого кабельное изделие.
Эксплуатационные и технические показатели
Технические характеристики кабеля позволяют применять его во всех областях, где нужно соединить источник питания с потребителем. Выбирая провод, нужно обязательно учитывать число токопроводящих жил, их диаметр, а также характеристики эксплуатации.
Для всех видов продукции ПВС технические характеристики следующие:
- Максимальное существующее напряжение — 450 В.
- Класс термостабильности Y. Температура нагрева до + 70 градусов Цельсия.
- Изоляционный материал не поддерживает горение.
- Провод обладает высокой механической прочностью.
- Срок эксплуатации зависит от условий использования и составляет от 6 до 10 лет.

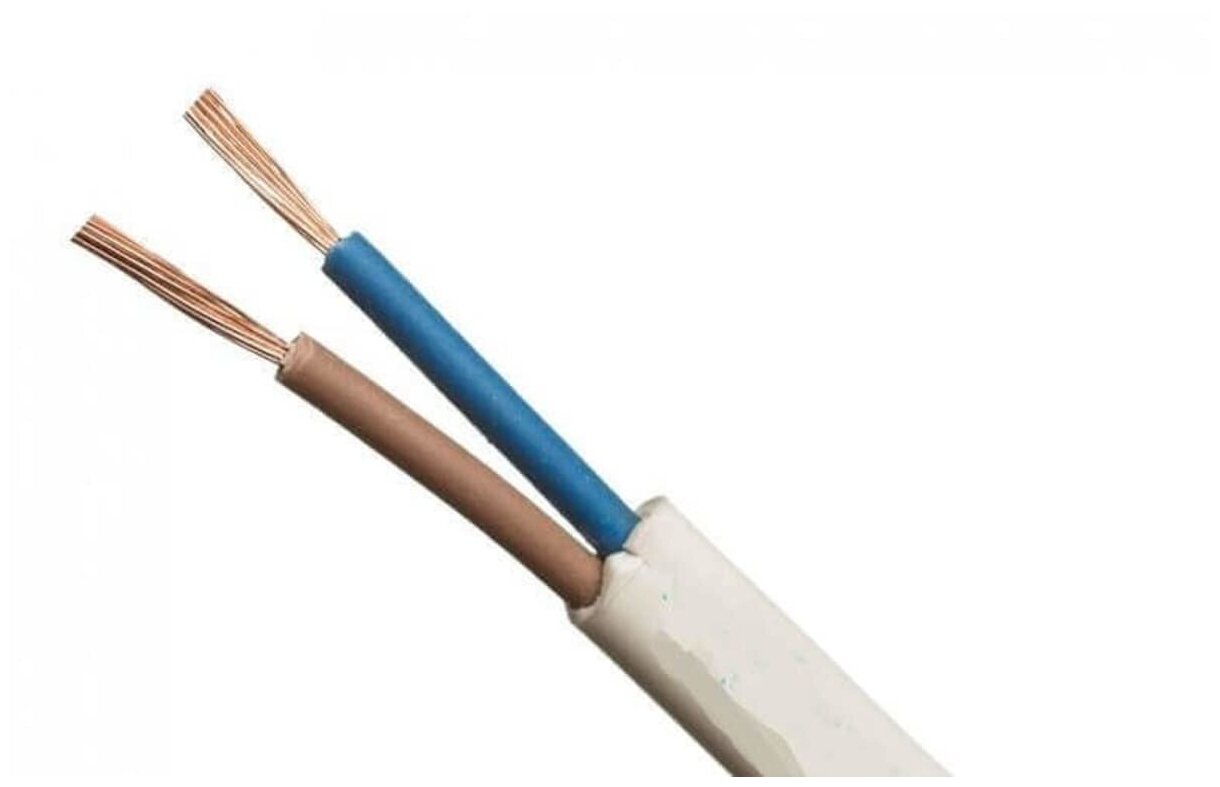

Описание и технические характеристики
Предназначение и технико-эксплуатационные характеристики ППВ регламентируются в отдельном параграфе ГОСТ, созданном для описания медных и алюминиевых изделий жесткого типа с защитой из поливинилхлорида.
Маркировка
На каждом кабеле имеется определенное обозначение, которое описывает особенности его структуры и размерные величины. Подробнее об этом:
- «П» – первая буква указывает на то, что данное изделие является проводом (добавим, что отсутствие на первом месте буквы «А» позволяет сделать вывод, что жила не алюминиевая, а медная);
- «П» – плоская форма изделия (без такой буквы кабель имел бы круглое сечение);
- «В» – в качестве защитной изоляции используется поливинилхлорид;
- «ХЛ» – дополнительная приставка, которая указывает на климатическое исполнение провода (модификацию изделия) для холодных регионов страны, при этом к поливинилхлориду добавляется пластикат.
Правее буквенного обозначения через пробел размещают цифры, определяющие типоразмер изделия. Отсюда можно узнать, какое количество жил имеет провод, площадь сечения каждой и величину рабочего напряжения. К примеру, увидев аббревиатуру ППВ-ХЛ 4×3-380 вы расшифруете ее следующим образом: плоский медный провод с поливинилхлоридной изоляцией в климатическом исполнении для холодных регионов, состоящий из четырех жил площадью по 3 кв. мм каждая и использующийся для коммутации в трехфазных цепях напряжением 380 В.

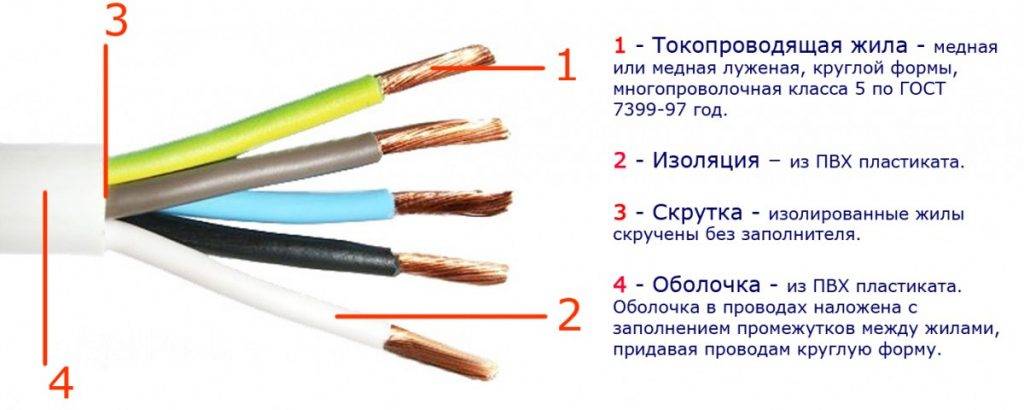

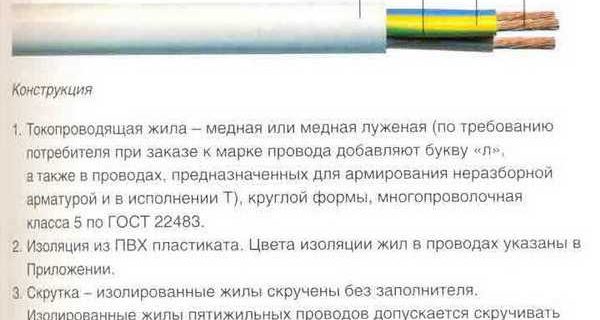

Конструкция
Несколько жил, относящихся к первому классу гибкости и покрытые поливинилхлоридной оболочкой, размещаются параллельно на разделительном основании, толщина которого 0,5 мм. Расстояние между проводниками составляет не более 1 мм.
В таблице ниже вы можете увидеть зависимости веса кабеля и габаритных размеров от сечения жилы.
| Номинальное сечение жилы, кв. мм | Внешние габариты, высота x ширина, мм | Расчетный вес 1 км, кг | ||
|---|---|---|---|---|
| Две жилы | Три жилы | Две жилы | Три жилы | |
| 0,75 | 2,6×6,4 | 2,6×10,2 | 21,9 | 32,2 |
| 1 | 2,8×6,8 | 2,8×10,8 | 29,5 | 39,8 |
| 1,5 | 3,3×7,8 | 3,3×12,3 | 39,8 | 58 |
| 2,5 | 3,9×9,0 | 3,9×14,1 | 62,0 | 89,3 |
| 4,0 | 4,4×10,0 | 4,4×15,6 | 92,4 | 131,8 |
Из таблицы видно, что диапазон номинальных сечений составляет 0,75-4 мм.
Электрические параметры
Важными электрическими характеристиками, используемыми для описания кабеля, является активное сопротивление на 1 км провода и сопротивление изоляционного материала при температуре +20 гр. Цельсия.
В таблице ниже представлена зависимость допустимых мощности и нагрузки тока от числа совместно проложенных кабелей.
| Сечение жилы, кв. мм | 0,75 | 1,0 | 1,5 | 2,5 | 4,0 |
|---|---|---|---|---|---|
| Активное сопротивление на 1 км (+20 гр. Цельсия), Ом | 24,5 | 18,1 | 12,1 | 7,41 | 4,61 |
| Диаметр жилы, мм | 0,99 | 1,15 | 1,4 | 1,8 | 2,26 |
| Мощность/ток, кВт/А (1 провод) | 2,86/13 | 3,3/15 | 4,4/20 | 5,94/27 | 7,92/36 |
| 2 провода | 2,64/12 | 3,08/14 | 3,74/17 | 5,28/24 | 7,48/34 |
| 3 провода | 2,42/11 | 2,86/13 | 3,3/15 | 4,84/22 | 6,82/31 |
| 4 и больше проводов | 2,2/10 | 2,64/12 | 3,08/14 | 4,63/21 | 5,94/27 |
Электрическая прочность изделия зависит от материала изготовления и толщины изоляционного слоя. При сечении не более 1 мм она составляет 0,6 мм, от 1,5 до 4,0 – 0,7 мм. При осмотре изоляции убедитесь в наличии следующего:
- отсутствие вмятин или утолщений;
- плотность прилегания к медной жиле;
- возможность быстрого и легкого демонтажа;
- устойчивость к грибку и плесени;
- не поддерживает ли горение при одиночной прокладке.
Сопротивление изоляционного слоя в нормальных условиях не будет ниже 1 мОм. Для испытания прочности изоляции провод помещается на сутки в воду, а затем на него подается напряжение 2,5 кВ.
Требования по температуре
Ток, проходящий через провод, способствует возникновению тепловой энергии, которая влияет на изоляцию. Поливинилхлорид должен гарантировать стабильную эксплуатацию изделия при определенных температурных величинах:
- обычная эксплуатация – от -50 до +50;
- допустимая максимальная температура без образования дефектов – +70;
- максимальная температура без растрескивания – +150;
- длительная аварийная эксплуатация до 8 часов – +80;
- максимальная температура при коротком замыкании не более 4 секунд – +160;
- минимальная температура при прокладке без необходимости в дополнительном подогреве – -15;
- устойчивость при относительной влажности 100% – +35 гр. Цельсия.
Это интересно: Алюминиевая проводка — нагрузка, срок службы, плюсы и минусы

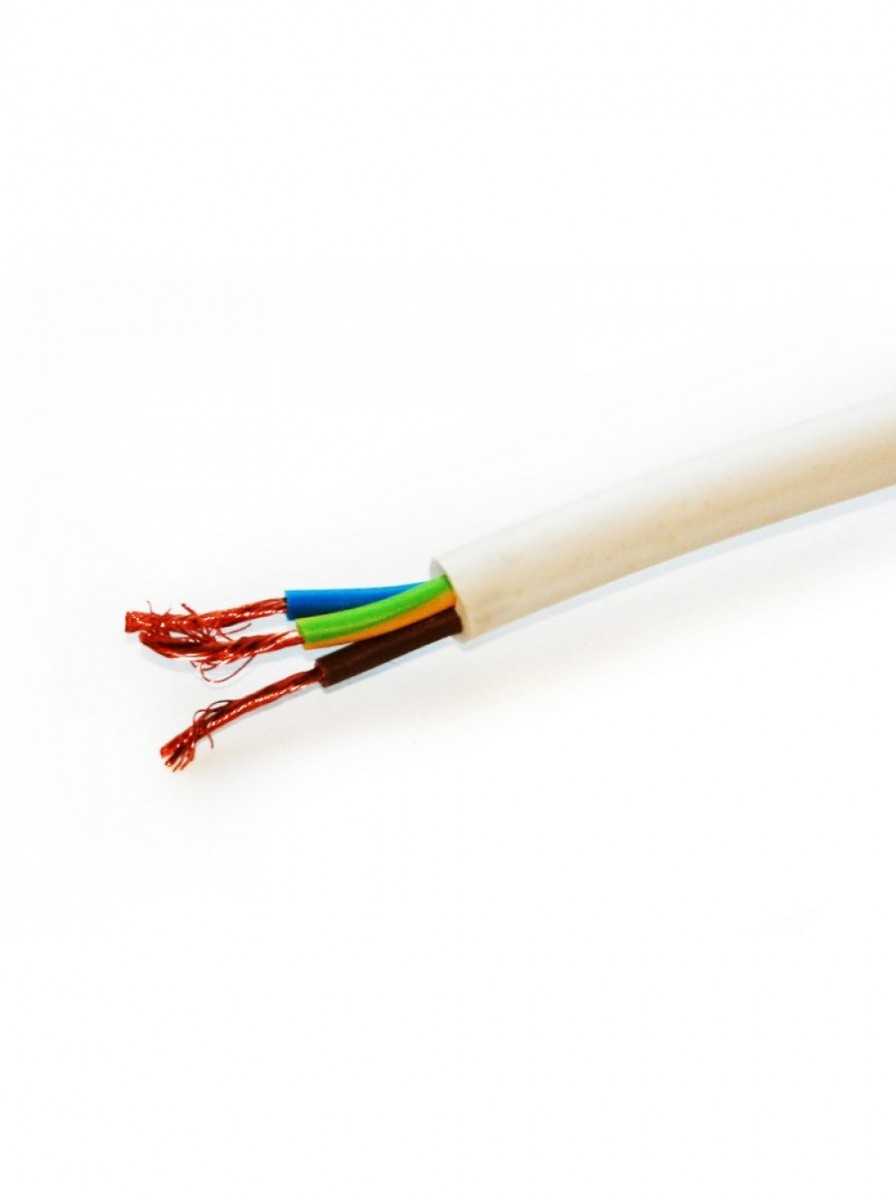

Кабель ПВС — технические характеристики
Кабели с изоляцией и оболочкой из поливинилхлорида (ПВС) используются в самых разных областях, от фиксированной проводки до гибких установок, и доступны в различных размерах, цветах и материалах проводника. Поскольку ПВС является термопластичным полимером, свойства ПВС делают его пригодным для применений, где кабели могут подвергаться воздействию высоких или низких температур (включая использование ПВС арктического качества для экстремально низких условий) или когда требуется защита от ультрафиолетового излучения, чтобы избежать деградации. Изоляция ПВС часто используется из-за ее хороших изоляционных свойств, но низкого сопротивления короны, и она лучше всего подходит для кабелей низкого и среднего напряжения и требований к изоляции низких частот.
К преимуществам ПВС при использовании в качестве изоляционного материала и оболочки кабеля относятся его химическая стабильность, прочность и долговечность.
Провода с ПВС-изоляцией становятся все более популярными и широко применяются в кабельной промышленности. Они полностью заменили устаревшие и традиционные резиновые изолированные провода для проводки в жилых и коммерческих объектах. ПВС, расширяемый до поливинилхлорида в дополнение к изоляции, используется в качестве амортизирующей и защитной оболочки. ПВС недорогой, очень прочный и гибкий.
Недорогое решение: ПВС – это вид пластика, широко используемого в трубах, а также в некоторых потребительских и промышленных товарах. Это третий по объемам производства пластик. Существенным преимуществом является его низкая стоимость. Некоторые из областей его обычного использования включают низкий потолок крыши, который обычно называют подвесными потолками, напольные покрытия, пену, игрушки, настенные покрытия, применение в качестве внутреннего слоя, в игровом оборудовании и т. д.
Одна из его популярных форм – это трубы из ПВС, изготовленные из винила и пластика. Они используются в канализационных трубопроводах, системах водоснабжения, ирригационных сооружениях, подземных коммуникациях и т. д. Материал хорошо защищает от тепла, воды, кислот, озона, растворителей, щелочей и т. д.
Чрезвычайная долговечность: провода с ПВС-изоляцией, как и другие типы медных проводов , прочные, но при этом очень гибкие. Проволока обладает высокой устойчивостью к коррозии и обеспечивает точность размеров. Несмотря на легкость и портативность, проволока этого типа является пластичной и устойчивой к истиранию.
Полностью безопасен в использовании. Еще одна причина его широкого использования – амортизирующие свойства. Он устойчив к воде, влаге, пламени, жаре и высоконадежному типу проволоки. Продукт проверен несколько раз на безопасность и качество квалифицированным техническим персоналом, прежде чем он будет выпущен на рынок. Провод используется практически во всех видах кухонных гаджетов и бытовой техники. Он безопасен для использования в лекарственных и пищевых продуктах, так как не имеет запаха и нетоксичен. Таким образом, провода с ПВС-изоляцией в настоящее время являются предпочтительными для потребителей и производственных подразделений в различных отраслях промышленности.
Многофункциональный. Проволока гибкая и может быть отлита в любую форму, и, если вам нужен продукт в больших количествах, вы можете настроить его для любой формы и размера, которые по вашему мнению могут подойти вашему бизнесу. Это становится более рентабельным, если заказ находится в большом количестве. Материал прост в использовании и широко применяется в бытовых товарах. Изолированные провода ПВС используются в производстве коммерческих продуктов, в том числе щитов, электродвигателей, контрольных кабелей, силовых трансформаторов.
Эксплуатационные и технические характеристики

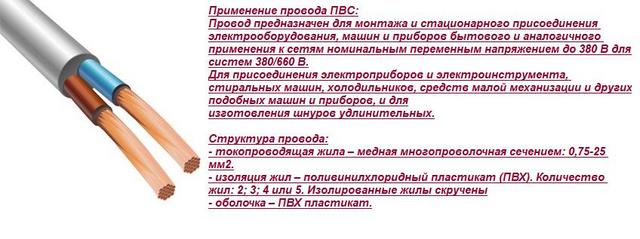

Рекомендованная сфера использования ПВС кабелей – различные соединения электрического оборудования: подвижные и неподвижные. Отличительной особенностью является его отличная гибкость, что позволяет использование в условиях многократных перегибов.
- П – провод (хотя также его можно назвать и кабелем);
- В – жилы проводов покрыты поливинилхлоридом, как и внешняя оболочка;
- С – соединительный – эта литера показывает, где рекомендовано использовать провод.
Назначение этого кабеля исключает его использование при монтаже внутренней электропроводки, хотя напрямую такого запрета в ГОСТах или требованиях ПУЭ не прописано.

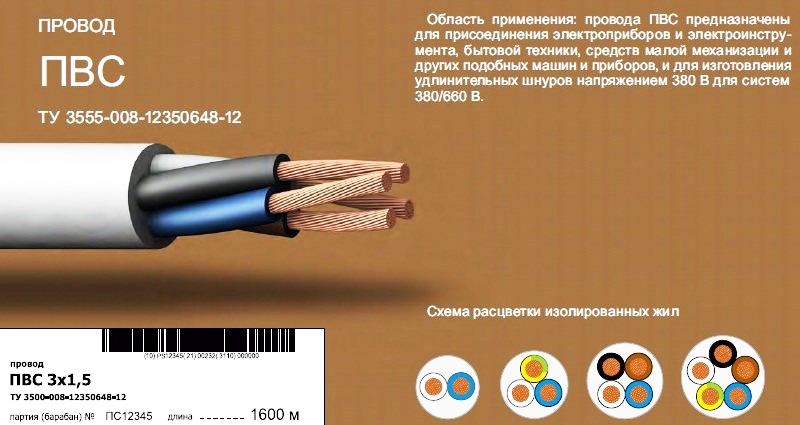

О чем говорит маркировка

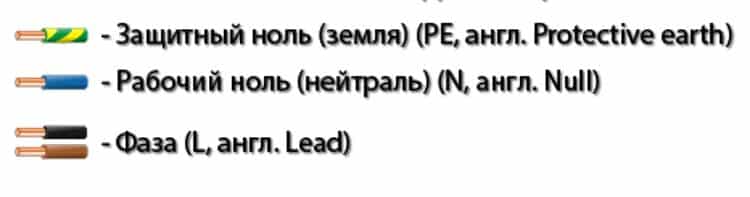

- Наружная оболочка – чаще всего белая, но нет никаких препятствий для ее изготовления в других цветах – черного, красного серого синего и т.п.
- Заземляющий проводник подключается к проводу желто-зеленого цвета.
- Для подключения нулевого провода используется синий цвет.
- Все остальные цвета используются для подключения фазы – одной или нескольких.

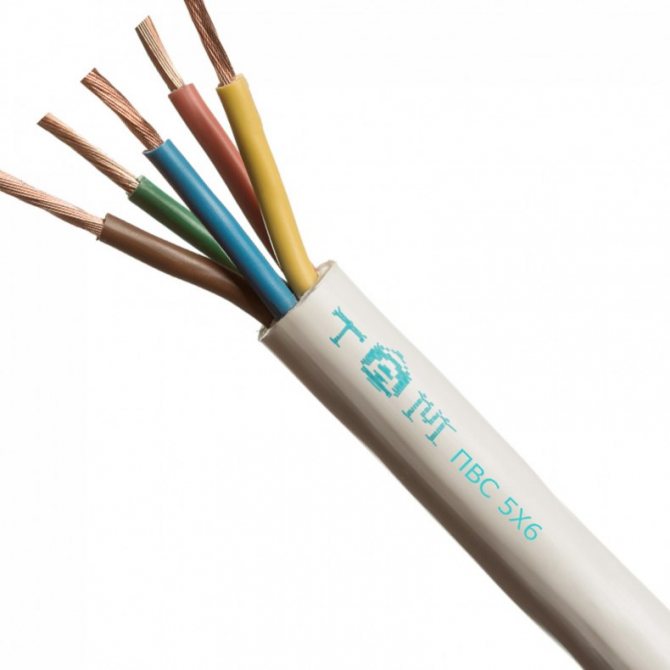

На наружной оболочке производителем наносится маркировка в следующем виде: ПВС X*Y, где X показывает количество жил в кабеле, а Y – размер их поперечного сечения в мм².
- Двухжильные – ПВС 2*(0,5-6)
- Трехжильные – ПВС 3*(0,75-10)
- Четырехжильные – ПВС 4*(0,75-10)
- Пятижильные – ПВС 5*(0,75-10)
- Семижильные – ПВС 7*(1-2,5)

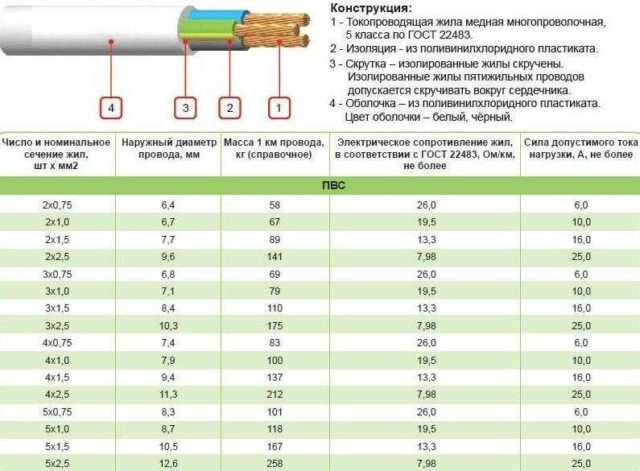

Остальные физические характеристики показаны в таблице на рисунке:
Технические характеристики ПВС
- Рабочее напряжение – 660 Вольт.
- Гарантия от производителя – 2 года с момента начала эксплуатации.
- Температура использования, при которой изоляция провода сохраняет свои свойства – от -25 до +40С°. Есть морозостойкая разновидность кабеля, с маркировкой «Y», которая может функционировать при -40С°. Изоляция должна выдерживать долговременный нагрев до +70С° и кратковременный до +80. Так как кабель может использоваться на движущихся механизмах, то все это относится и к разрешенной температуре монтажа.
- Количество жил – 2-7.
- Уровень влажности, при котором может использоваться провод – 98%.
- Срок службы – 2019 часов при монтаже в качестве электропроводки и 12000 часов при использовании для подключения электрооборудования.
- Устойчивость к деформации, при перегибах в обе стороны с радиусом от 6 см – 30000 циклов.
- Длина бухты провода при продаже – 30 и 200 метров.
- Диэлектрические испытания проводятся переменным напряжением в 2019 Вольт – кабель должен выдерживать его в течение 5 минут.
Как видно, у провода ПВС все технические характеристики рассчитаны на достаточно большие нагрузки, электрические и механические, Этого с лихвой хватает для бытового использования, но выбирая подходящий провод все равно всегда надо производить тщательные вычисления сечения жил.
Для чего используется провод ПВС смотрите в этом видео:
Дополнительные характеристики
Кроме стандартного исполнения кабеля ПВС, у него есть разновидности для использования в условиях повышенной пожароопасности с соответствующей маркировкой ПВСнг-LS:
- нг в маркировке определяет негорючий тип изоляции;
- LS – показывает что используется изоляция с пониженным дымовыделением при горении.
Иногда аббревиатуру ПВС могут перепутать с созвучной – ППС, но кроме похожего звучания названий эти кабели ничем друг на друга не похожи. Что такое провод ППС, хорошо знают электрики высоковольтники – по своим техническим характеристикам этот провод создан для транспозиции экранов кабелей и сечение самого маленького из них составляет 70 мм². Их использует служба релейной защиты распределительных подстанций и с бытовыми нуждами такие провода не пересекаются.
Коротко о главном
Грамотное использование кабелей и проводов — залог безопасности вас и вашего жилища. И не только. Это еще и беспроблемная эксплуатация электроприборов. Поэтому подбирать кабели и провода надо точно в соответствии с их назначением, не надеяться на «авось» и не экономить. Электрика — это последнее место, где есть смысл в экономии. Например, провод ПВС иногда используют для внутренней скрытой проводки, а он для этого не предназначен. Не те у него характеристики и свойства. О том, где его лучше применять и почему — читайте в статье.

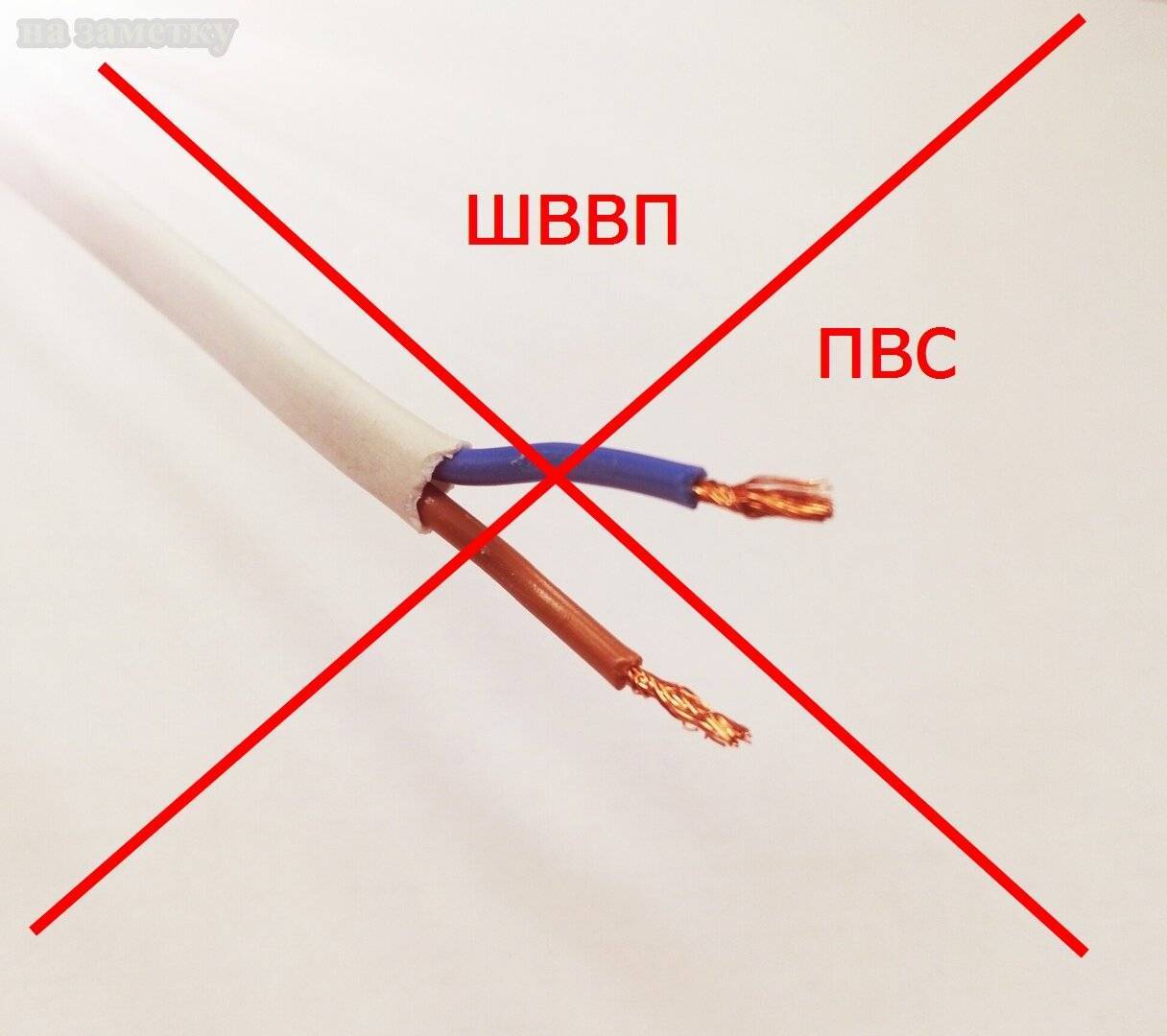

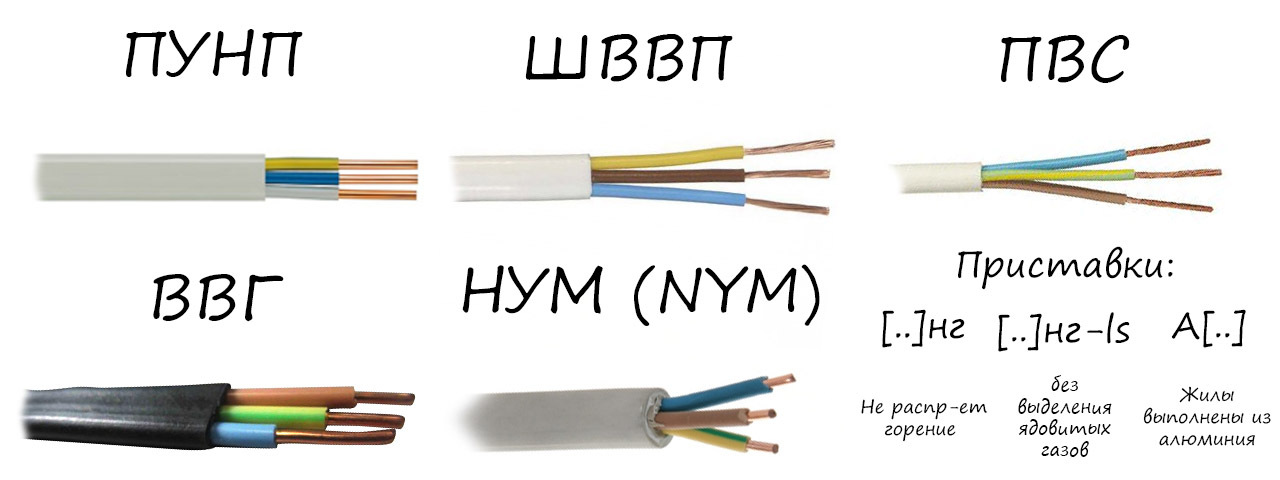

Сравнительные характеристики
Стоит объяснить разницу в маркировке, поскольку расшифровка аббревиатуры продемонстрирует самые явные различия проводников.

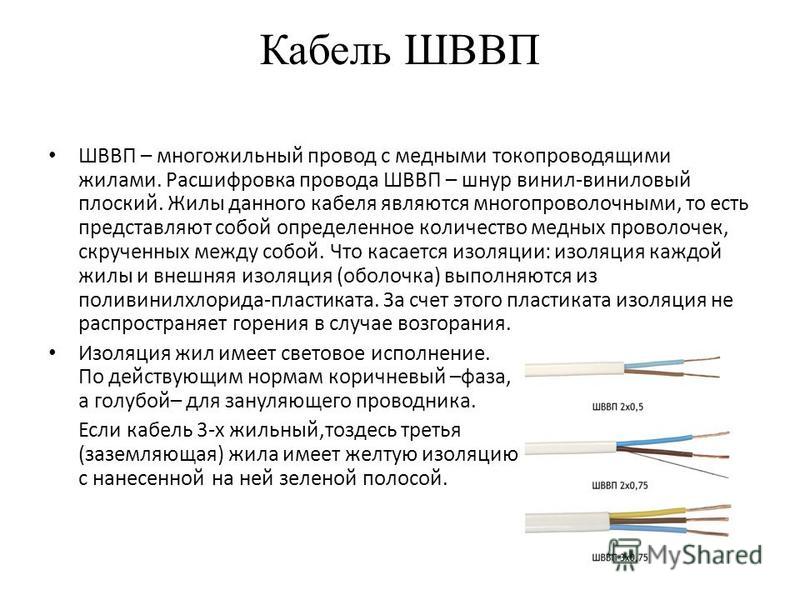

Маркировка ШВВП расшифровывается следующим образом:
- Буква «Ш» обозначает, что перед нами шнур.
- «В» отвечает за оболочку изоляции. Оболочка сделана из поливинилхлорида.
- Другая «В» означает, что внешняя оболочка тоже сделана из поливинилхлорида.
- «П» означает, что шнур является плоским видом шнура.
Маркировка ПВС можно понять так:
- «П» указывает на то, что перед нами провод.
- «В» указывает на оболочку из поливинилхлорида.
- «С» означает, что провод соединительного типа.

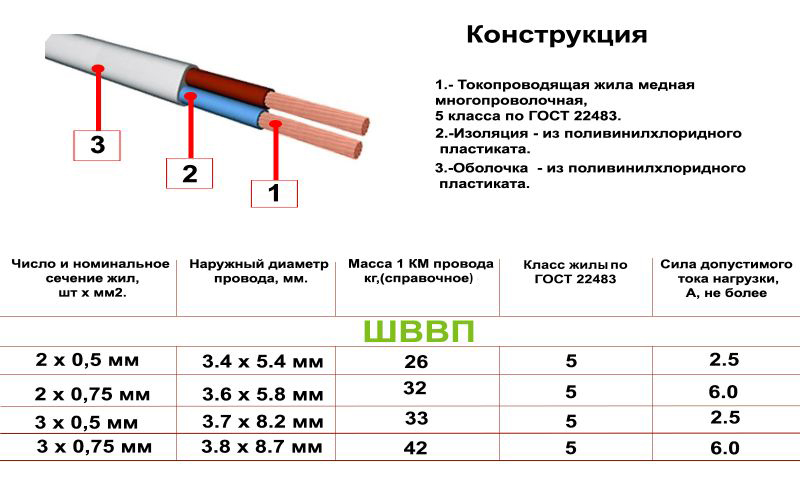

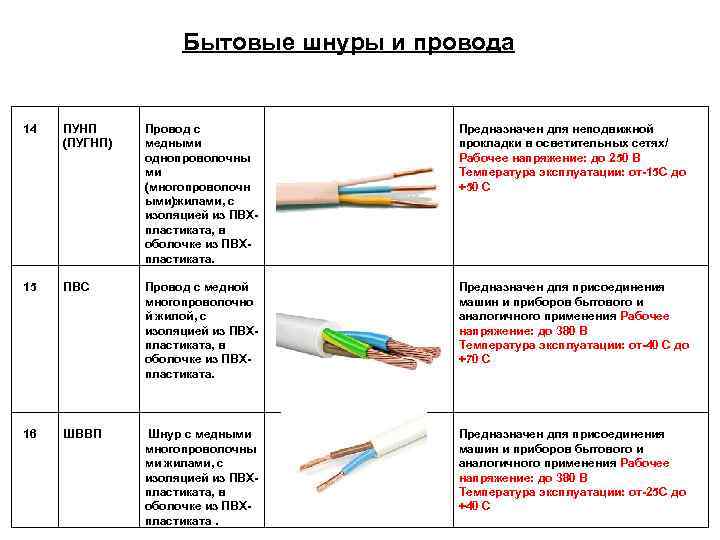

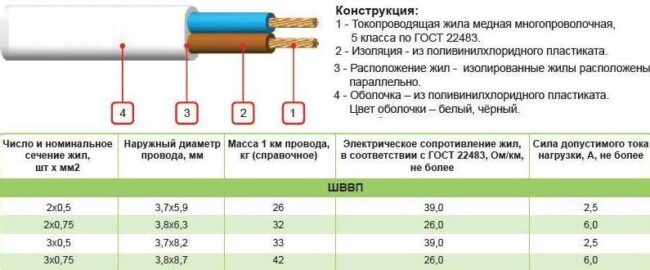

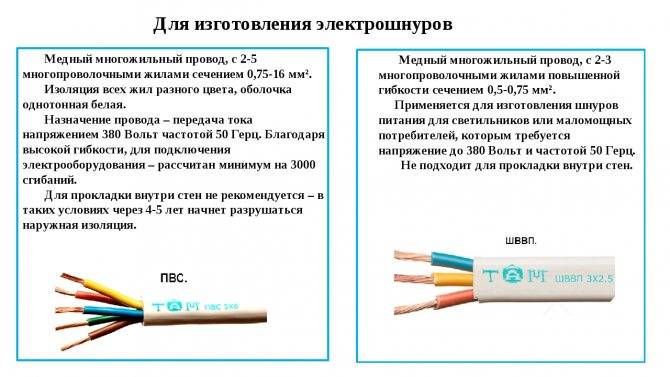

Для лучшего понимания различий между ПВС или ШВВП можно ознакомиться с ними в таблицах.
Можно сказать, что как внешняя оболочка, так и оболочки жил внутри проводников сделаны из поливинилхлорида, то есть из пластика ПВХ. Все эти виды проводников используются для подвижного электрооборудования.
У ПВС жилы скручиваются по всему периметру, а внешний слой должен заполнять пространство между жилами. Благодаря этому в проводнике образуется прочная защитная оболочка.
Тем не менее, такой будет стоить дорожке, поскольку на создание такого проводника уходит больше материалов (что происходит из-за особенностей его конструкции). По сравнению с первым описанным шнуром, ПВС будет стоить на тридцать процентов дороже.
При подробном рассмотрении таблицы можно обнаружить, что диапазоны сечений у ШВВП меньше, чем у ПВС. Это означает, что их используют для подключения к устройствам, потребляющим меньшее количество энергии.
Тем не менее, из-за особенностей конструкции, ШВВП является более гибким, не занимает много места. Хотя по сравнению с проводом, ШВВП легче повредить, поскольку он не оснащён защитой, которая есть у круглого и витого ПВС.

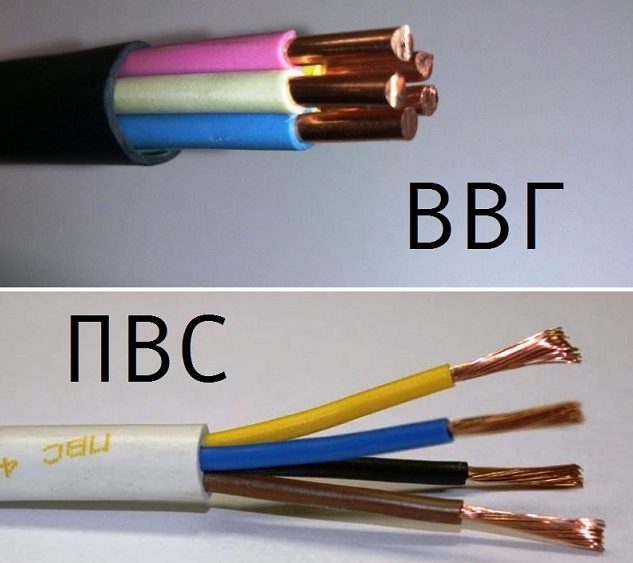

Кабель ПВС в сравнении с ВВГ
По технико-эксплуатационным характеристикам ВВГ превосходит ПВС-провод, однако данные модели имеют разные предназначения. При организации электрической проводки в доме, квартире, на промышленных объектах лучше всего использовать ВВГ-кабель, поскольку именно в этом заложено его основное назначение.
ПВС применяется там, где ВВГ неуместен, и может испортить общую картину. Либо в любых других ситуациях, когда эксплуатировать кабель ВВГ неудобно из-за его более высокой жесткости. Например, сложно будет представить ВВГ, используемый для коммутации микроволновой печи, утюга или фена. Смотрится нелепо, крайне нерационально, поэтому в таком случае альтернативы ПВС не существует.
ВВГ также нельзя использовать при обустройстве временного уличного освещения, конструировании удлинителей для подключения газонокосилки, шнуров при коммутации бойлеров и расширительных баков. Таким образом, сравнивать ВВГ и ПВС по техническим параметрам – неуместно, поскольку данные проводники предназначены для решения совершенно разных задач.
Описание и расшифровка

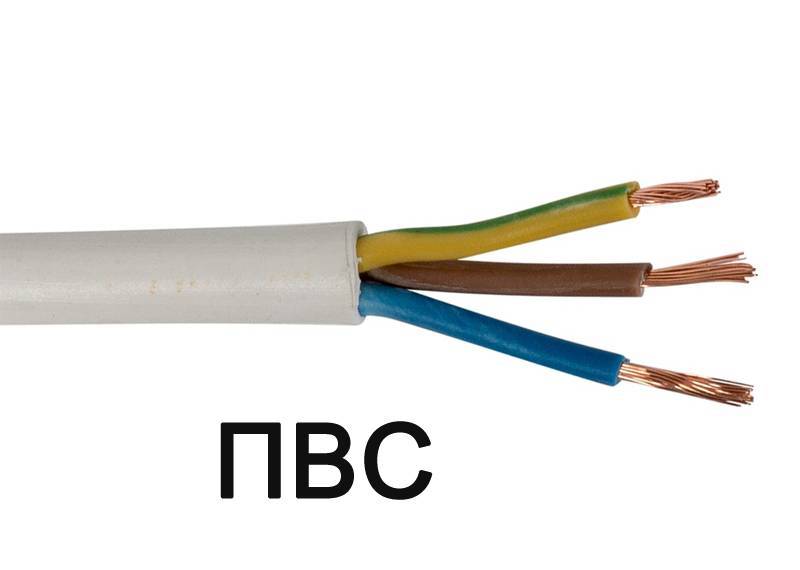

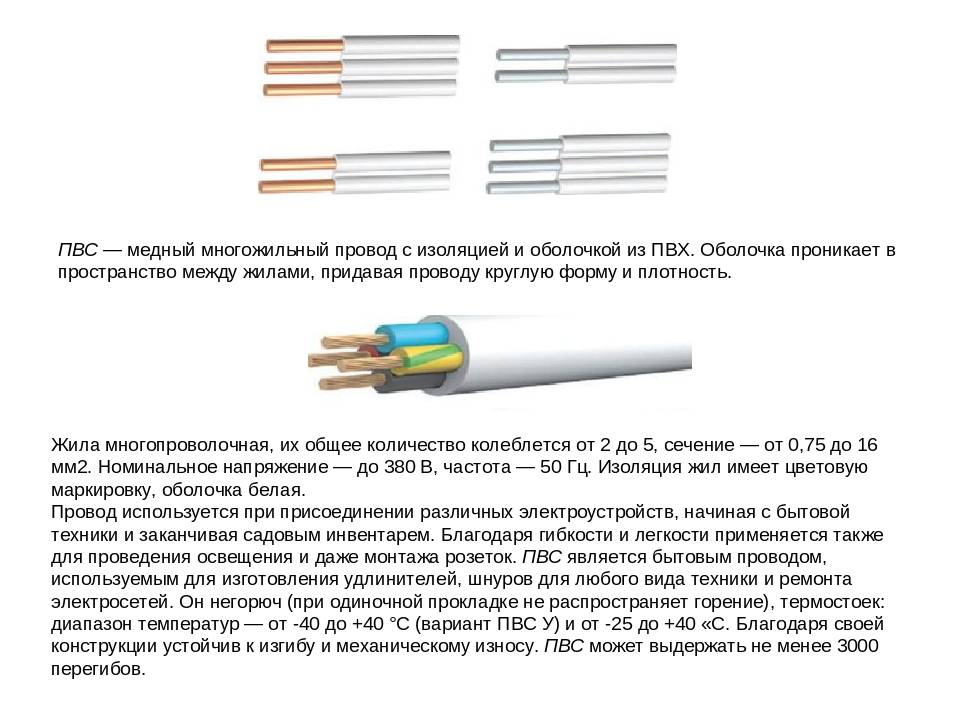

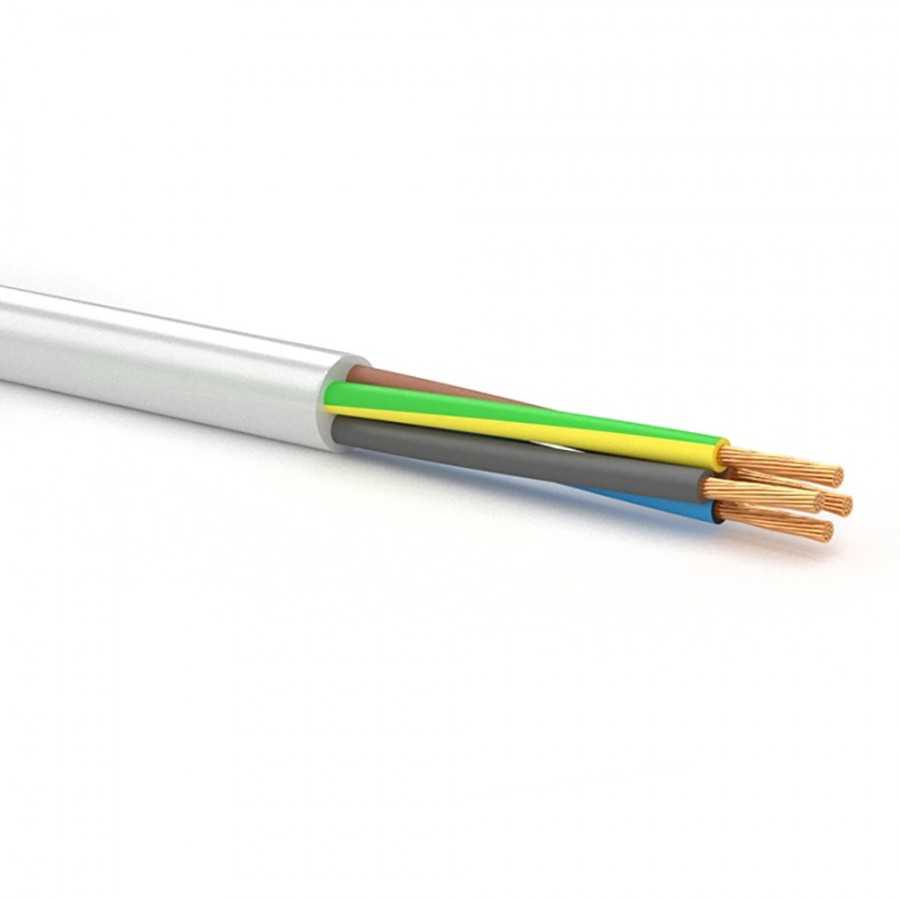

Провод ПВС – это гибкий кабель, используемый для прокладки проводов внутри помещений и подключения бытовых электроприборов и техники с низкой потребляемой мощностью, а также полупрофессионального электроинструмента к источникам питания с номинальным напряжением до 660 Вт. Как всего он используется для разведения и монтажа освещения. Расшифровка аббревиатуры ПВС означает:
- П – электротехническое изделие принадлежит к классу проводов, используемых для распределения электрической энергии;
- В – кабель находится в изоляционной оболочке из винила, используемого как для общей изоляции, так и для каждой внутренней жилы;
- С – кабель используется для соединения электрического оборудования и сетей.
Провод ПВС наилучшим образом подходит для прокладки в условиях, требующих большого количества перегибов кабеля, поскольку он практически независим от этого показателя. При расположении с радиусом перегиба не менее 4 см кабель будет безотказно служить до 5000 рабочих часов. Фактический срок службы ПВС проводов составляет от 6 до 10 лет.
Медь или алюминий
Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:
- пониженной ценой при сопоставлении с медными проводами для электропроводки;
- облегченной конструкцией.
При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:
- пониженная электропроводимость;
- окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
- срок службы не превышает 20-25 лет;
- повышенная ломкость;
- сложность монтажа проводки.
Достоинства меди, использующейся в электропроводке:
- хорошая проводимость даже после образования пленки на поверхности;
- срок службы — до полувека;
- повышенная механическая прочность;
- монтаж осуществляется легко.
Единственный минус такой проводки — дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.
При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения — с медными или алюминиевыми. При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.
Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.
Принятая расцветка
К окраске внешней изоляции вышеуказанный ГОСТ особых требований не предъявляет, допускаются 10 вариантов цветов: белый, черный, серый и т.д.
Что касается окраски изоляции жил, то она должна соответствовать приведенной ниже таблице.
Таблица окраски изоляции жив в зависимости от их назначения и количества:
| Кол-во жил | Принятый стандарт расцветки | |
| имеется заземляющая жила | Отсутствует заземляющая жила | |
| 2 | коричневая, голубая | |
| 3 | желто-зеленая, коричневая, голубая | черная, коричневая и голубая |
| 4 | желто-зеленая, черная, коричневая, голубая | голубая, черная, коричнева, черная или коричневая |
| 5 | желто-зеленая, голубая, черная, коричнева и черная или коричневая | голубая, черная, коричнева, черная или коричневая, черная или коричневая |
Назначение в зависимости от окраски изоляции представлено на рисунке 3.
Рисунок 3. Расцветки по ГОСТу для нулевой, защитной и фазной жилы
Обратим внимание, что иногда встречается и белая окраска изоляции фазной жилы, что допустимо по номам международного стандарта. Закончив с конструктивными особенностями и цветовым обозначением, перейдем к описанию основных параметров. Закончив с конструктивными особенностями и цветовым обозначением, перейдем к описанию основных параметров
Закончив с конструктивными особенностями и цветовым обозначением, перейдем к описанию основных параметров.

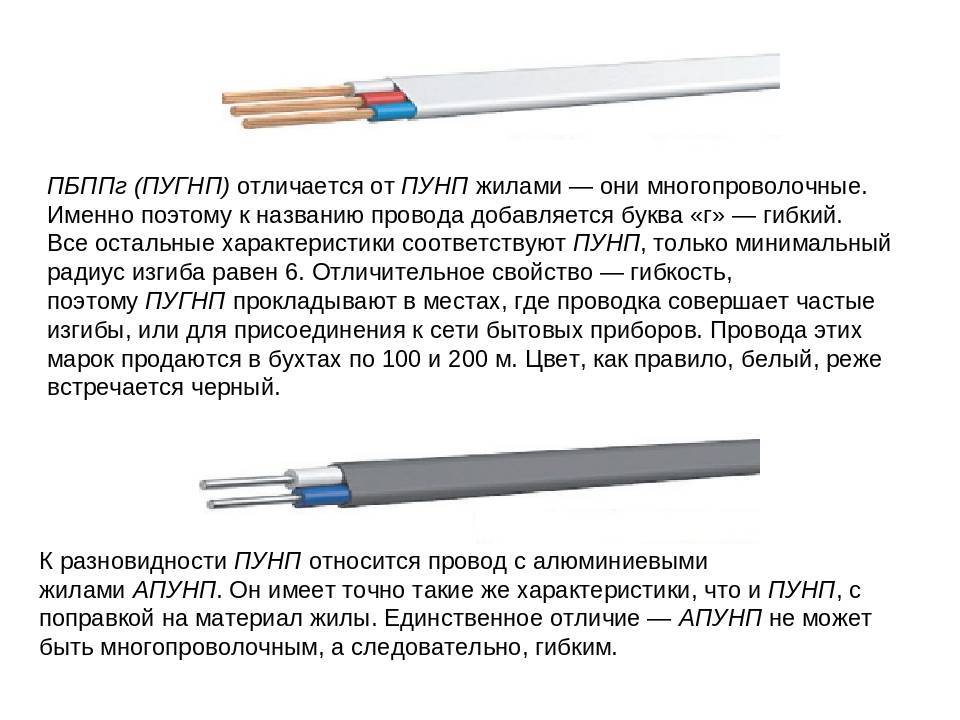

Провод ПБПП — ПУНП
Медный плоского вида провод: жилы однопроволочные, 2 или 3 штуки, изоляция и оболочка ПВХ. Нормально работает, если атмосфера -15°C до +50°C, предел влажности 98%. Агрессивную среду переносит хорошо. Чёрный или белый цвет, жилы голубые или зеленоватые.
Им хорошо монтировать осветительные системы и проводки розеток в постройках, при максимуме переменного тока с промышленной частотой — 250 вольт. Радиус изгибается на уровне, не уступающем десятикратной ширине. Режим поставок – бухты по 100 и 200 метров. Модификация у ПБППг (ПУГНП) такая многопроволочного типа жилы, величина изгиба радиуса не ниже 10-кратной ширины. У АПУНП — цельнопроволочные, только жилы из алюминия.
Разрешен ли монтаж электропроводки гибким проводом ПВС? Электрик ткнул носом в ПУЭ и в ГОСТ
Добрый день, уважаемые гости и подписчики моего канала!
Каждый из нас держал в руках различные виды силовых проводов/кабелей и определенно замечал, что одни гнутся хорошо, а ко вторым нужно приложить небольшое усилие. Тем, кто разбирается — ответ очевиден, а кто не вдавался в подробности, предлагаю ознакомиться.

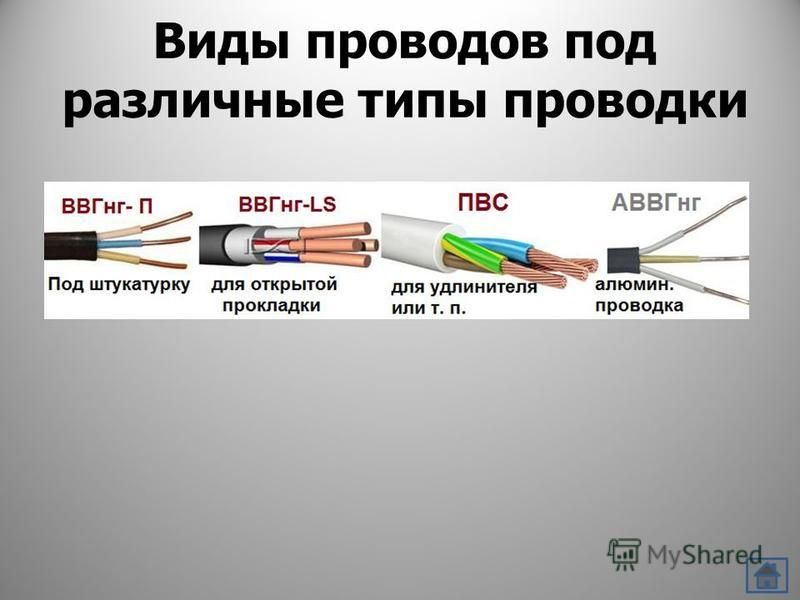

На сегодняшний день, из наиболее используемых силовых проводов/кабелей, являются следующие изделия:
- провод ПВС (многопроволочная жила);
- кабель ВВГ (однопроволочная жила).
Факт состоит в том, что многожильный провод ПВС того же диаметра, что и ВВГ, имеет большее сопротивление и пропускает ток меньшего значения.
В доказательство, обратимся к табличным данным:
Как вы видите, на примере распространенного сечения проводника 2,5 кв.мм, значение тока для одножильного медного проводника — 28А, этот показатель у многопроволочного проводника меньше и равен 25А. С чем же это связано?
Дело в том, что сечение провода принято указывать в зависимости от внешнего диаметра D и иллюстрация наглядно показывает, что площадь сечения непосредственно самой меди в многожильном проводнике ввиду наличия пространства между жилками — меньше, чем у моножилы, именно поэтому, при одном и том же сечении — оба проводника ПВС и ВВГ различны по своим характеристикам. Диаметр один, а сечение меди различно!
И, чтобы уровнять характеристики, мне нужно ПВС выбрать толще, чем ВВГ. А зачем, он же выйдет гораздо дороже? Уже, зная это, я никогда и не решился бы на электромонтаж гибким проводом.
ПУЭ и ГОСТ
Недавно, я имел неосторожность удостовериться в понимании и на одном из пром.объектов спросил главного из электриков, можно ли произвести монтаж в доме проводом ПВС, ведь подключать розетки и выключатели гораздо легче, чем используя ВВГ, а если еще и жила сечением выше 2,5 кв.мм. На что получил очень даже категоричный ответ и отсыл к первоисточнику :-)))
На что получил очень даже категоричный ответ и отсыл к первоисточнику :-)))
Берем в руки ПУЭ и разбираемся.
Открыв п. 2.1.48, мы видим, что ПУЭ обязывает применять провода и кабели согласно их областей. Одновременно с этим, правила явно НЕ говорят нам, какой проводник и где применять, а отсылают нас прямо к ГОСТам и ТУ.
Вот, почему многие «специалисты» производят электромонтаж проводом ПВС. Ведь, дальше ПУЭ возможно они не хотят смотреть ГОСТ.
Открыв таблицу А1 в ГОСТ 7399-97 видим:
Так вот, провод ПВС ввиду отличной гибкости (4-5 класс) согласно ГОСТ 7399-97 используется исключительно для «мобильной» электропроводки : провод для бытовой техники, электроинструмента, переноски или удлинителя. Другими словами, ПВС используется только в тех случаях, когда нужна хорошая гибкость без вреда для токопроводящей части при многократных перегибах.
Таким образом, стандарт нам явно говорит где использовать ПВС, а так как другого применения для ПВС не дано, значит использовать ПВС в качестве стационарной электропроводки — запрещено .
В дополнение к этому, в ГОСТах 7399-97 и 16442-80 также обозначены сроки службы: для ВВГ — не менее 30 лет, для ПВС и ШВВП — 6-15 лет.
Кабель же ВВГ используется для стационарного подключения электроприборов, для неподвижных элементов, где гибкость важна исключительно на этапе подключения.
Источник
Вывод
Благодаря тому, что ПВС провода характеристики имеют более чем удовлетворительные, их сфера применения растет с каждым днем. Простота монтажа, удобство эксплуатации и высокие технические параметры позволяют применять его практически для любых целей как профессионалами, так и любителями. А вполне доступная цена на медные провода ПВС еще больше расширяют сферу их применения.
Когда выбирается кабель ПВС, технические характеристики не всегда ставятся на первый план, так как основное его достоинство это стоимость. Впрочем, это не мешает проводу быть достаточно надежным, при правильном подборе сечения и использовании в рекомендуемых условиях.
Источники
- https://instrument.guru/osnastka/kabel-pvs-tehnicheskie-harakteristiki-dlya-chego-primenyaetsya.html
- https://kremonty.ru/elektrika/shirokoe-primenenie-provoda-pvs/
- https://odinelectric.ru/wiring/wires/provod-pvs-opisanie
- https://220.guru/electroprovodka/provoda-kabeli/provod-pvs.html
- https://ProStrouky.ru/instrumenty-i-oborudovanie/provod-pvs-rasshifrovka-svojstva-i-naznachenie-kabelya.html
- https://amperof.ru/elektromontazh/electroprivodka/kabel-pvs.html
- https://StrojDvor.ru/elektrosnabzhenie/rasshifrovka-markirovki-i-texnicheskie-xarakteristiki-provoda-pvs/
- https://chebo.pro/tehnologii/pvs-tehnicheskie-harakteristiki-primenenie-i-srok-sluzhby.html
- https://electricvdele.ru/elektroprovodka/kabeli-i-provoda/rasshifrovka-i-tehnicheskie-harakteristiki-provoda-pvs.html
- https://www.asutpp.ru/provod-pvs.html
- https://rusenergetics.ru/provoda-i-kabeli/pvs
- https://odinelectric.ru/wiring/wires/provod-pvs
- https://morflot.su/srok-sluzhby-provoda-pvs/
