Особенности производства

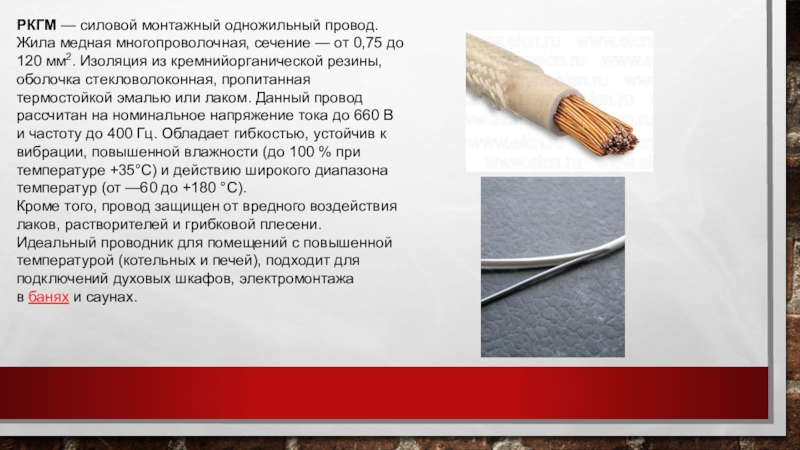

Основная токопроводящая жила выполнена из перекрученных тонких медных проволок, количество которых определяет размер сечения кабеля. Сечение жилы варьируется в довольно широком диапазоне: от 0,75 до 120 мм2. Диаметр изделия напрямую зависит от размера сечения.
Токопроводящая медная жила имеет два защитных слоя. Именно они наделяют провод хорошими техническими характеристиками, которые позволяют его применять в разных климатических и эксплуатационных условиях.
Конструкция провода довольно проста. Преимущества, которые наделяют провод уникальными качествами, кроются в материалах изоляции.
Медное основание провода покрывается кремнийорганической резиной, которую иногда называют силиконовой. Она обладает отличными эксплуатационными показателями, которые делают провод РКГМ незаменимым для монтажа электропроводки и электрооборудования в сложных и опасных условиях работы. Наружная оболочка из стекловолоконной материи, пропитанная специальным лаком, придает проводу устойчивость к экстремальным условиям среды.
Подобное сочетание качественных современных материалов позволяет использовать провод марки РКГМ для наружного и внутреннего монтажа, в условиях высоких и низких температур.
Провод РКГМ обладает такими свойствами:
- Высокой прочностью. Силиконовая резина наделяет провод гибкостью и стабильностью форм-факторов, поэтому изделие выдерживает большие нагрузки, устойчиво к разрывам.
- Хорошей термостойкостью. Материалы, применяемые для изоляции провода, способны сохранять свои эксплуатационные свойства при очень высоких температурах. Силиконовая резина обладает противопожарными свойствами, поэтому прогрев окружающей среды до 250°С абсолютно никак не сказывается на функциональности всей электрической системы. Если температура поднимается выше указного предела, провод сохраняет свою целостность, так как он не горит.
- Стабильным функционалом. При понижении и повышении давления среды, механических ударах, сильных вибрациях провод полностью сохраняет свои технические свойства, тем самым позволяя электрической системе функционировать на заданном уровне. Он не рвётся, не деформируется, сохраняя заданные формы.
- Устойчивостью к воздействию влаги, плесени, грибка. Структура провода, пропитка его защитных слоёв специальными составами позволяет использовать его для монтажа электропроводки в местах повышенной влажности. Появляется возможность подключить любую технику, без опасения функционального сбоя.
Расшифровка и структура провода РКГМ
Для того чтобы определиться с основными характеристиками провода, давайте разберемся, а из чего же собственно он состоит. В этом нам помогут аббревиатура его названия, а также краткий обзор его структуры.
Расшифровка РКГМ
Прежде всего, давайте разберемся с его аббревиатурой. Ведь только одно это уже скажет немало знающему человеку о характеристиках провода.
Расшифровка аббревиатуры проводов РКГМ
Итак:
- Первой буквой в обозначении любого провода должна быть «А». Это означает, что токопроводящая часть провода изготовлена из алюминия. Если этой буквы нет, как в нашем случае, то это значит, что токопроводящая часть изготовлена из меди. А это уже хорошо, так как медь обладает более высокими параметрами электропроводности и лучшими механическими характеристиками.
- Вторая буква у нас Р. Она указывает на тип изоляции провода. В нашем случае — это резиновая изоляция.
- Третья буква «К» указывает на особенности резины, применяемой для изоляции. «К» обозначает кремнийорганическая. Иногда ее еще называют силиконовой резиной. Именно эта особенность резины и придает ей многие положительные качества.
Класс гибкости провода
- Следующая буква «Г» указывает на гибкость провода. Как говорит инструкция, провод можно называть гибким, если он принадлежит как минимум к четвертому классу гибкости. Согласно ГОСТ 22483-77 всего таких классов 6 — и чем выше класс, тем выше гибкость провода.
- Последней буквой в обозначении является «М». Она говорит нам о дополнительной оплетке провода, которая в нашем случае выполнена из стекловолокна. Для придания ему более качественных характеристик, стекловолокно дополнительно пропитывают лаком и эмалью.
Таблица сечений проводов РКГМ
После буквенной маркировки, обычно указывается цифра. Она обозначает сечение изделия. Например, РКГМ 25 — провод с сечением в 25 мм2. Вообще, данный тип провода выпускается с номиналами от 0,75 мм2 до 120 мм2, и производится только одножильным.
Структура провода РКГМ
Еще больше о характеристиках провода мы сможем понять, если подробно разберем его структуру и материалы, используемые для его создания. Тем более что для данного провода применяются не совсем стандартные материалы.
Итак:
- Для любого провода в первую очередь важны его электрические качества в плане проводимости электрического тока. Как мы уже выяснили выше, РКГМ провод выполнен из меди. И он имеет не менее чем четвертый класс гибкости. А что это значит?
- Класс гибкости четыре обозначает, что токоведущая часть представляет собой не единое целое, а скручена из отдельных проволок. Такая конструкция позволяет проводу многократно изгибаться без потери своих механических и электрических свойств.
- Кроме того, понятно, что чем большее количество проволок свито в один провод при одинаковом сечении, тем более подвижной будет токоведущая жила.
Нормы минимального сечения отдельных проволок для проводов РКГМ
- Именно поэтому ГОСТ нормирует минимальный диаметр каждой отдельной проволоки в проводе разного сечения. Например, возьмем РКГМ 1,5 — провод с классом гибкости 4. Для него диаметр каждой отдельной проволоки должен быть не выше 0,41 мм. А для провода сечением в 10 мм2, этот норматив уже будет 0,53 мм.
- Но данное правило применимо для всех гибких проводов. Далеко не все из них имеют резиновую кремнийорганическую изоляцию. В ней-то и кроется главная особенность провода. Такая изоляция не проводит электрический ток даже при температуре в 200⁰С. Для сравнения: обычная резина становится проводником уже при 120-150⁰С.
На фото: пример использования РКГМ для выводов двигателей
Еще одним положительным моментом является то, что при горении, которое наступает только при температуре в 600-700⁰С, такая изоляция не выделяет токсичных веществ. И даже если изоляция сгорит, то оставшийся на проводе диоксид кремния может выполнять роль диэлектрика как на видео.
Зависимость толщины изоляции от сечения провода
- Толщина изоляции зависит от сечения провода. Обычно она составляет от 0,6 до 2 мм.
- Кроме самой изоляции, провод имеет еще и оплетку из стекловолокна. Эта оплётка пропитывается смесью глифталевого лака и кремнийорганической смолы. Такая пропитка позволяет стекловолокну выдерживать температуры до 250⁰С, а также повышает механические характеристики самой оплетки.
Характеристики и область применения термостойкого провода РКГМ
В связи с тем, что к выводным концам электрооборудования и в частности электродвигателей напряжением до 0,66 кВ предъявляются дополнительные требования, применять обычные силовые кабеля нельзя. Поэтому существует особая категория кабельной продукции, которая называется «Кабели и провода специального назначения». В этой статье мы как раз и поговорим об одном из представителей данной категории, рассмотрев технические характеристики провода РКГМ, а также его область применения и таблицу сечений. Итак, все по порядку.
Расшифровка аббревиатуры
Первое, с чего нужно начать – рассказать вам, как расшифровывается маркировка РКГМ. Аббревиатура означает следующее:
- буква «А» в начале отсутствует, что означает – жилы медные;
- Р – изоляция резиновая, причем ее тип кремнийорганический, о чем свидетельствует следующая буква «К»;
- Г – провод гибкий, не бронированный;
- М – внешняя оплетка представлена стекловолокном, которое дополнительно пропитано жаростойким кремнийорганическим лаком и эмалью.
С конструкцией проводника вы можете ознакомиться на картинке ниже:
Обращаем ваше внимание на то, что РКГМ – это провод, а не кабель!
Основные параметры
Наиболее важные технические характеристики провода РКГМ:
- Номинальное напряжение (переменное) – до 660 В.
- Жила многопроволочная, сечением от 0,75 до 120 мм2, класс гибкости не ниже 4 согласно ГОСТ 22483-77.
- Минимальный радиус изгиба при монтажных работах должен составлять 2 диаметра.
- Относительная влажность воздуха 100% при температуре не выше +35°С
- Рабочая температура от -60°С до +180°С, при этом температура прокладки не ниже -15°С.
- Гарантийный срок службы 8 лет.
- Устойчив к горению.
Что касается всей номенклатуры сечений, а также массы провода РКГМ и диаметра, описание этих характеристик мы предоставили в таблице, с которой рекомендуем ознакомиться:
Область применения
Как мы уже говорили выше, провод марки РКГМ является термостойким и к тому же способен выдержать напряжение до 660 Вольт. Благодаря этому данный проводник применяется в следующих условиях:
- Монтаж электрических цепей внутри помещений и на улице при умеренном климате.
- Изготовление обмоток в мощных электроустановках, а также переменных машинах.
- Применение на предприятиях химической промышленности (т.к. резиновая изоляция не растворяется при воздействии химических веществ).
- Монтаж в местах, подверженных образованию грибка и плесени.
Что касается бытовых условий, то чаще всего провод РКГМ используют для прокладки электропроводки в бане, сауне, а также для подключения техники, находящейся в помещениях с повышенной температурой
Поэтому, если вы не знаете, какой кабель использовать для проводки в бане, обратите внимание на эту марку. Сечение 2.5 мм2 подойдет для розеточной группы, если не будут подключаться мощные электроприборы, а сечения 1.5 мм2 будет вполне достаточно для монтажа освещения (подключения светильников в парилке и т.д.)
К тому же, цвет провода марки РКГМ может быть как под дерево, что подойдет для открытой проводки в деревянном доме, так и в классическом белом исполнении
Оба варианта показаны на фото ниже:
К тому же, цвет провода марки РКГМ может быть как под дерево, что подойдет для открытой проводки в деревянном доме, так и в классическом белом исполнении. Оба варианта показаны на фото ниже:
Помимо этого провод РКГМ может использоваться для того, чтобы провести электропроводку в ванной комнате либо подвале (технические характеристики допускают применение в местах с повышенной влажностью).
Обращаем ваше внимание на то, что проводник термостойкий, однако в среде с низкой температурой применять его не рекомендуется, т.к. оболочка имеет низкую стойкость к минусовым отметкам
Производители
Ну и последнее, о чем хотелось бы рассказать – какие заводы изготовители термостойкого провода РКГМ на сегодняшний день являются самыми качественными. По отзывам покупателей и собственному опыту можно сказать, что ведущими производителями на сегодняшний день являются:
- Камкабель;
- Уралкабель;
- Рыбинсккабель;
- Новомосковский кабельный завод.
Кстати, производство РКГМ должно осуществляться в соответствии с техническими условиями ТУ16.К80-09-90. Если вам нужен аналог данного проводника, то можете использовать на замену провод ПРКТ, у которого схожие технические характеристики.
Напоследок рекомендуем просмотреть полезные видео по теме:
Вот мы и рассмотрели область применения, расшифровку и технические характеристики провода РКГМ. Надеемся, информация была для вас полезной!
Будет полезно прочитать:
Существующие аналоги провода
- ПРКА-провод.
Отличительные особенности:
- рабочее напряжение – 660 В, частота – 50 Гц;
- электрическая крепость резины (более 20 кВ/мм);
- можно использовать при ультрафиолетовых лучах.
Стоимость – (9-10) ₽/м.
Изображение электрического кабеля ПРКА, применяемый для работы при высоких температурах на длительный период
- ПНСВ-провод.
Применим для объектов химической и нефтехимической промышленности. Имеет стойкость к воздействию влаги, а также раствора поваренной соли – 20% и щелочи NаOH – 30%. Минимальный допустимый радиус при изгибании – 25мм. Цена – (1-4) рубля/метр.
На рисунке изображен кабель-ПНСВ и указаны основные элементы: 1 – токоведущая жила, 2 – изоляция
- ПРКТ-проводник.
Применяется для монтажа фиксации нагревательных устройств при высоких температурах, также используется при изготовлении:
- электрических двигателей;
- электропечей;
- электрокаминов.
Изображение проводного аналога ПРКТ-кабеля. 1 – токоведущая жила, 2 – изоляция, 3 – защитная оболочка
От РКГМ отличается:
- большая толщина изоляции;
- температура работы – +250 °С;
- стойкий к солнечным лучам.
Цена – (10-15) рублей за 1 метр.
Особенности производства
Основная токопроводящая жила выполнена из перекрученных тонких медных проволок, количество которых определяет размер сечения кабеля. Сечение
жилы варьируется в довольно широком диапазоне: от 0,75 до 120 мм2. Диаметр изделия напрямую зависит от размера сечения.
Токопроводящая медная жила имеет два защитных слоя. Именно они наделяют провод хорошими техническими характеристиками, которые позволяют его
применять в разных климатических и эксплуатационных условиях.
Конструкция провода довольно проста. Преимущества, которые наделяют провод уникальными качествами, кроются в материалах изоляции.
Медное основание провода покрывается кремнийорганической резиной, которую иногда называют силиконовой. Она обладает отличными эксплуатационными
показателями, которые делают провод РКГМ незаменимым для монтажа электропроводки и электрооборудования в сложных и опасных условиях работы. Наружная
оболочка из стекловолоконной материи, пропитанная специальным лаком, придает проводу устойчивость к экстремальным условиям среды.
Подобное сочетание качественных современных материалов позволяет использовать провод марки РКГМ для наружного и внутреннего монтажа, в условиях высоких и низких температур.
- Высокой прочностью. Силиконовая резина наделяет провод гибкостью и стабильностью форм-факторов, поэтому изделие выдерживает большие нагрузки, устойчиво к разрывам.
- Хорошей термостойкостью. Материалы, применяемые для изоляции провода, способны сохранять свои эксплуатационные
свойства при очень высоких температурах. Силиконовая резина обладает противопожарными свойствами, поэтому прогрев окружающей
среды до 250°С абсолютно никак не сказывается на функциональности всей электрической системы. Если температура поднимается
выше указного предела, провод сохраняет свою целостность, так как он не горит. - Стабильным функционалом. При понижении и повышении давления среды, механических ударах, сильных вибрациях провод полностью
сохраняет свои технические свойства, тем самым позволяя электрической системе функционировать на заданном уровне. Он не рвётся, не
деформируется, сохраняя заданные формы. - Устойчивостью к воздействию влаги, плесени, грибка. Структура провода, пропитка его защитных слоёв специальными составами
позволяет использовать его для монтажа электропроводки в местах повышенной влажности. Появляется возможность подключить
любую технику, без опасения функционального сбоя.
Расшифровка маркировки
В маркировке отечественной кабельной продукции заложена информация о том, из чего состоит изделие. Соответственно этих данных достаточно для определения большей части его технических характеристик, потому что параметры, в общем, зависят от применяемых в производстве материалов. Как расшифровывается маркировка провода МГШВ:
- М – монтажный, говорит о том, для чего предназначен – для монтажных работ внутри каких-либо приборов, например.
- Г – гибкий, говорит о классе гибкости токопроводящей жилы 4. Это очень мягкий провод.
- Ш – материал первого слоя изоляции – шелк. Толщина шелковых нитей определяется техническим условием и может отличаться от производителя к производителю. Но эта изоляция применялась в советское время, сейчас – в основном полиэфирные волокна. Такая изоляция нужна и в качестве диэлектрика, и в качестве механической защиты тонких проволок ТПЖ. Не сильно влияет на гибкость.
- В – материал второго слоя изоляции – ПВХ.
- Э – говорит о наличии экрана. МГШВ и МГШВЭ – это провод без и с экраном. Экранированная версия бывает с 2 и 3 токопроводящими жилами.
Характеристики термостойкого провода ПРКА
Как и изделия марки пркс, данные провода относятся к категории нагревостойких кабельных продуктов, но имеют ряд отличий в строении. ПРКА является одножильным кабелем, эта характеристика даже не обозначается в маркировке, так как все ПРКА по умолчанию содержат одну жилку. Кабель пркс, напротив, выпускается и в многожильных исполнениях. Именно такие варианты наиболее востребованы у покупателей.
Важно! Температуростойкие изделия марок ПРКА и ПРКС производятся не по госстандартам, а по техническим условиям. Для первого из них это стандарт 16-505.317-76, для второго – 16 К71-379-2007 либо ТУ16.К138-001-2006
Сечения
Изделия типа ПРКА выпускаются в следующих вариантах сечения: 0,5, 0,75, 1, 1,5 и 2,5 мм2. Для всех них, за исключением последнего, изоляционный слой имеет толщину в 0,6 мм (для сечения жилы 2,5 мм2 он равен 0,8 мм).
Важно! Максимальное отклонение толщины изоляции в меньшую сторону будет равно 10%. В большую сторону этот параметр жестко не регламентируется
Продукты ПРКС, напротив, выпускаются в ассортименте исполнений с числом жил от одной до пяти, при этом каждый из жильных элементов включает в себя множественное число проволочных кусков
Таким образом, этот провод имеет более сложную конструкцию. Самые тонкие варианты жил имеют сечение 0,75 квадратных миллиметра, самые толстые – 16. Когда посредством такого кабеля к электросети подключается трехфазный потребитель, провод способен вынести нагрузки до 45 киловатт
Продукты ПРКС, напротив, выпускаются в ассортименте исполнений с числом жил от одной до пяти, при этом каждый из жильных элементов включает в себя множественное число проволочных кусков. Таким образом, этот провод имеет более сложную конструкцию. Самые тонкие варианты жил имеют сечение 0,75 квадратных миллиметра, самые толстые – 16. Когда посредством такого кабеля к электросети подключается трехфазный потребитель, провод способен вынести нагрузки до 45 киловатт.
Поскольку большой диапазон возможных сечений жил и их числа в одном кабеле дает значительный ассортимент вариантов исполнения, для разных видов ПРКС налагаются неодинаковые конструктивные ограничения, связанные с эксплуатацией при определенном значении напряжения:
- У проводов, рассчитанных на эксплуатацию при номинальном напряжении 380 В, толщина изоляционного слоя для жил сечением от 0,75-1,5 мм2 должна составлять 0,6 мм, для жильных элементов в 2,5-6 мм2 – 0,8 мм, для самых толстых исполнений с сечением в 10 и 16 мм2 она равняется одному миллиметру.
- Напряжение в 660 В требует большей толщины изоляции: для тонких жил в 0,75-1,5 мм2 она будет равна 0,8 мм, для средних (2,5-6 мм2) – 1 мм, толстым жилам полагается иметь изоляционный слой в 1,2 мм.
- Толщина собственно оболочки не зависит от напряжения эксплуатации и определяется только параметром сечения жильных элементов. Для самой тонкой группы жил она равна миллиметру, для вариантов в 2,5-6 мм2 – 1,1 м, для жил сечением в 10 и 16 мм2 – 1,2 мм.
Разрез ПРКС
Особенности и действующие стандарты
Эту кабельную продукцию ранее выпускали в соответствии с нормативами по ГОСТ 16036-79. Ссылки на устаревший стандарт до сих пор встречаются в технической и справочной документации. Рекомендуется отметить данную особенность, чтобы исключить ошибки при реализации проектов электроснабжения.
В настоящее время кабель ркгм создают по техническим условиям ту 16 к80 09 90. С помощью этого документа можно изучить нюансы действующих производственных стандартов, методику контрольных испытаний.
Главные особенности изделия:
- сохранение целостности при высокотемпературных и механических воздействиях;
- устойчивость проводника к многократным изгибам.
Маркировка: расшифровка символов
- Первая маркировочная буква – А. Она обозначает, что токопроводящий элемент изготовлен из алюминия. Отсутствие этого символа означает – токоведущая жила выполнена из меди. Медь, в отличии от алюминия обладает лучшей электропроводимостью и механическими свойствами.
- Второй символ – Р. Показывает вид изоляции. Р – резиновый обвод.
- Третий – К. Характеристики резиновой защиты, К – кремнийорганическая (силиконовая). Этот пункт один из самых главных при выборе типа кабеля.
- Символ Г. Показатель гибкости кабеля. Классы гибкости указываются в нормативных документах на данный тип провода.
Изображения поперечных сечений кабелей РКГМ, по 6 их основным классам
- Последний буквенный символ – М. Этот символ показывает на дополнительную оплетку. Буква М – стекловолоконный обвод.
- После буквенных обозначений прописываются цифровые символы. Цифра в конце маркировки – сечение электропровода. (пример: РКГМ 25 – токопроводящая единица с поперечным сечением 25 квадратных миллиметров). статью: → «Маркировка кабеля. Буквенная, цветовая маркировка».
Существующие разновидности кабеля
- РКГМ 0,5.
Поперечное сечение 0,5 мм2, предназначается для работы в условиях напряжения 660 В и повышенной частоты – 400 Гц. Область применения кабеля:
- для работы при повышенной влажности воздуха – 100%;
- монтаж осуществляется при величине температуры 15 °С и выше;
- наименьшее значения радиуса изгиба – двойной диаметр проводника.
Стоимость – (9- 10) рублей за метр.
- РКГМ 16.
Имеет сечение жилы 16 квад.мм. Назначение – как выводных контактов электрических установок и машин, под напряжением 660 – 1140 В. При рабочей частоте 60 – 400 Гц. Данным тип применим:
- при условиях отсутствия агрессивных и масло-текучих средах;
- рабочие температурные условия (70 – 190 °С);
- можно использовать при влажности 90 – 100% с температурным показателем 35 °С и ниже;
- установка кабеля допускается при +15 °С и выше.
Стоимость – (110-130) ₽/м.
- РКГМ 50.
Поперечное сечение 50 мм2. Применяется для работы электро-устройств с:
- напряжением – 660, 1140 В;
- частотой – 60, 400 Гц.
Эксплуатация данного типа кабеля проводится при условиях:
- температуры (60-180) °С;
- выдержка перегибов составляет – 10-12 циклов;
- рабочее атмосферное давление (1,4 кПа – 295 кПа).
Цена на 1 метр – (330 – 400 ) ₽.
- РКГМ 95.
Провод работает только при напряжении 660 В и частоте 400 Гц.
Применяется при эксплуатации на объектах с повышенной влажностью, с температурой 25-35 °С. Установка кабеля при работе с электро-механизмами осуществляется при температурах 10 – 15 °С. Радиус изгиба составляет двойной радиус самого электро-кабеля. Цена – (600 — 750) рублей/метр.
- РКГМ 150.
Рабочая среда данной модели:
- частота 100-400Гц;
- напряжение 380 – 660 В;
- атмосферное давление (1,0 – 300 кПа);
- температура – (15 – 30) °С.
Номинальная стоимость – (1300 – 1500 ) ₽/м.
Достоинства кабелей РКГМ:
- не подвергается воздействию влаги, плесени и другой вредоносной среды;
- постоянные свойства при изменении условий окружающей среды;
- высокий уровень термостойкости, отдельный тип изоляции не возгорается до 250 °С;
- механическая неуязвимость, благодаря резиновой изоляции.
Конструкция
Провод представляет собой нагреватель, выполненный из ленты фехраля, нихрома, либо нержавеющей стали. Поверх него методом сплошного оплетения накладывается двухслойная изоляция на основе жаропрочных нитей из стекловолокна или кремнеземного волокна.
| Материал нагревательного элемента | Материал изоляции | Максимальная рабочая температура, °С |
| Нихром, марка Х20Н80, ГОСТ 12766.2-90 Фехраль, марка Х23Ю5Т, ГОСТ 12766.2-90 Нержавеющая сталь, марка 08Х18Н10Т, ГОСТ 4986-79 | Стеклонить марки ВМПС ТУ 6-48-117-94 | 600 |
| Нить кремнеземная ТУ 5952-148-05786904-99 | 1000 |
Конструкция изделия описана в документе ТУ 3568-011-66158671-2013 и должна соответствовать его требованиям.
Характеристики и область применения термостойкого провода РКГМ
В связи с тем, что к выводным концам электрооборудования и в частности электродвигателей напряжением до 0,66 кВ предъявляются дополнительные требования, применять обычные силовые кабеля нельзя. Поэтому существует особая категория кабельной продукции, которая называется «Кабели и провода специального назначения». В этой статье мы как раз и поговорим об одном из представителей данной категории, рассмотрев технические характеристики провода РКГМ, а также его область применения и таблицу сечений. Итак, все по порядку.
Расшифровка аббревиатуры
Первое, с чего нужно начать – рассказать вам, как расшифровывается маркировка РКГМ. Аббревиатура означает следующее:
- буква «А» в начале отсутствует, что означает – жилы медные;
- Р – изоляция резиновая, причем ее тип кремнийорганический, о чем свидетельствует следующая буква «К»;
- Г – провод гибкий, не бронированный;
- М – внешняя оплетка представлена стекловолокном, которое дополнительно пропитано жаростойким кремнийорганическим лаком и эмалью.
С конструкцией проводника вы можете ознакомиться на картинке ниже:
Обращаем ваше внимание на то, что РКГМ – это провод, а не кабель!
Основные параметры
Наиболее важные технические характеристики провода РКГМ:
- Номинальное напряжение (переменное) – до 660 В.
- Жила многопроволочная, сечением от 0,75 до 120 мм2, класс гибкости не ниже 4 согласно ГОСТ 22483-77.
- Минимальный радиус изгиба при монтажных работах должен составлять 2 диаметра.
- Относительная влажность воздуха 100% при температуре не выше +35°С
- Рабочая температура от -60°С до +180°С, при этом температура прокладки не ниже -15°С.
- Гарантийный срок службы 8 лет.
- Устойчив к горению.
Что касается всей номенклатуры сечений, а также массы провода РКГМ и диаметра, описание этих характеристик мы предоставили в таблице, с которой рекомендуем ознакомиться:
Область применения
Как мы уже говорили выше, провод марки РКГМ является термостойким и к тому же способен выдержать напряжение до 660 Вольт. Благодаря этому данный проводник применяется в следующих условиях:
- Монтаж электрических цепей внутри помещений и на улице при умеренном климате.
- Изготовление обмоток в мощных электроустановках, а также переменных машинах.
- Применение на предприятиях химической промышленности (т.к. резиновая изоляция не растворяется при воздействии химических веществ).
- Монтаж в местах, подверженных образованию грибка и плесени.
Что касается бытовых условий, то чаще всего провод РКГМ используют для прокладки электропроводки в бане, сауне, а также для подключения техники, находящейся в помещениях с повышенной температурой
Поэтому, если вы не знаете, какой кабель использовать для проводки в бане, обратите внимание на эту марку. Сечение 2.5 мм2 подойдет для розеточной группы, если не будут подключаться мощные электроприборы, а сечения 1.5 мм2 будет вполне достаточно для монтажа освещения (подключения светильников в парилке и т.д.). К тому же, цвет провода марки РКГМ может быть как под дерево, что подойдет для открытой проводки в деревянном доме, так и в классическом белом исполнении

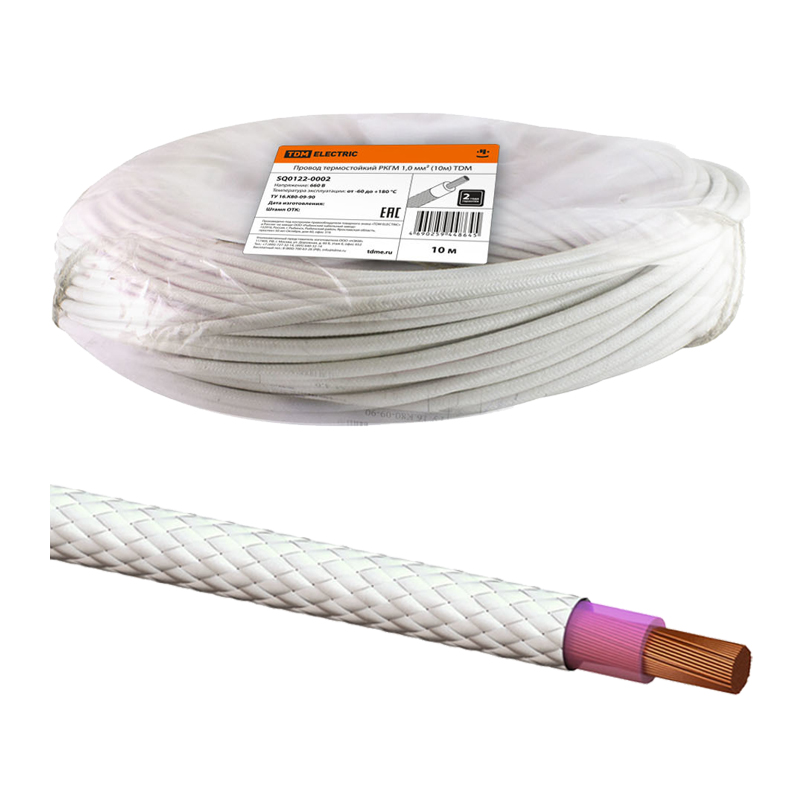

Оба варианта показаны на фото ниже:
К тому же, цвет провода марки РКГМ может быть как под дерево, что подойдет для открытой проводки в деревянном доме, так и в классическом белом исполнении. Оба варианта показаны на фото ниже:
Помимо этого провод РКГМ может использоваться для того, чтобы провести электропроводку в ванной комнате либо подвале (технические характеристики допускают применение в местах с повышенной влажностью).
Обращаем ваше внимание на то, что проводник термостойкий, однако в среде с низкой температурой применять его не рекомендуется, т.к. оболочка имеет низкую стойкость к минусовым отметкам
Технические характеристики
Технические характеристики провода МГШВ отличаются от привычных электрических проводов, в первую очередь размерным рядом сечений токопроводящих жил. Ниже представлена таблица сечений и номинального сопротивления жил провода:
| Площадь поперечного сечения ТПЖ, кв. мм | Номинальное сопротивление Ом/км |
| 0,12 | 155,1 |
| 0,14 | 140 |
| 0,2 | 87,2 |
| 0,35 | 57,1 |
| 0,5 | 37,2 |
| 0,75 | 25,4 |
| 1,0 | 19,1 |
| 1,5 | 13 |
Жилы с таким мелким сечением имеют и без того высокий класс гибкости, при этом позволяют делать соединения в стесненных условиях, с низкой вероятностью её повреждения.
Далее рассмотрим, в какой сети и в каких условиях может работать провод МГШВ.
- Номинальное напряжение – 380В для ТПЖ 0,12 кв. мм и 1000В для больших сечений, постоянного или переменного тока частотой до 10 кГц, а 500 и 1500В постоянного тока соответственно. Испытания проводятся кратковременной подачей напряжения 2000 В.
- Срок службы – 10-15 лет, при наработке не менее 10000 часов.
- Диапазон температур – от -50 до +70 градусов Цельсия (кратковременно до +150).
- Выдерживают синусоидальные вибрации частотой до 5000 Гц и механические воздействия.
- Атмосферное давление: пониженное до 0,000333 Па и повышенное до 295 кПа.
- Не поддерживает горение при одиночной прокладке.
- Электрическое сопротивление оболочки – 20 МОм при 20 градусах, а при 70 – 1 МОм.
- Электрическое сопротивление токопроводящих жил – для минимального сечения в 0,12 кв. мм – 155 Ом/км. Для максимального – в 1,5 кв. мм – 15 Ом/км.
Такие характеристики позволяют работать даже если на проводах иней, воздействует туман, роса, плесень, солнечные лучи, естественно, что в определенных пределах. При транспортировке и монтаже габаритных изделий вам будет важен вес провода МГШВ, ознакомьтесь с таблицей:
| Сечение, кв. мм | Масса, кг/км |
| 0,12 | 2,3 |
| 0,14 | 2,5 |
| 0,2 | 3,9 |
| 0,35 | 5,9 |
| 0,5 | 7,9 |
| 0,75 | 11,4 |
| 1,0 | 19,8 |
Производители
Провод РГГМ серийно выпускается десятью российскими кабельными заводами, среди которых находятся такие авторитетные предприятия как Электропровод, Камкабель, Рыбинсккабель, а также заводом Молдавкабель. Это позволяет смело закладывать его в проекты с поставкой непосредственно со склада дистрибутора или покупки в розничном магазине при возникновении такой необходимости.
Заводы производят провод РКГМ по собственным ТУ, требования по части параметров которых превосходят известный ГОСТ 16036 в редакции 1979 года. Необходимость перехода на заводские нормативные документы обусловлена существенным повышением уровня качества готовой продукции, требования к которым не отражены в стандарте.
Особенности строения и эксплуатации
Токопроводящий проводник в составе кабеля защищается двумя неметаллическими оболочками. Скрученные проволоки в общей оплетке придают стойкость проводу при эксплуатации в экстремальных условиях. Нельзя путать такую конструкцию РКГМ с многожильным кабелем, у которого каждый проводник заключен в изоляцию и является отдельным самостоятельным элементом.
Однопроволочные изделия более жесткие, их прокладывают с меньшим числом креплений, сопротивление проводов на низких частотах снижено. Многожильная продукция позволяет вести электролинию с поворотами, поскольку провод более гибкий. Кабель с несколькими перекрученными проволоками отличается пониженным сопротивлением при работе с высокими частотами из-за равномерного распределения плотности тока в сечении.
Диоксид кремния не разрушается при высоких температурах. Если при пожаре сгорит внешняя изоляция, то оставшийся слой кремния оксида будет играть роль диэлектрика. Материал имеет предел плавления при температуре +1710 °С, обладает большой жесткостью и прочностью.
Покрытие провода, в отличие от поливинилхлоридной оболочки других электрических кабелей, не реагирует на солнечное излучение. Толщина защитного пласта зависит от сечения изделия и находится в пределах 0,6—2 мм. Стекловолокнистая оболочка пропитана составом, включающим органические смолы и глифталевый лак, что дает возможность стойко переносить нагревание до 250 °C и сопротивляться ударным нагрузкам.
Виды прокладки
Установочный метод выбирают с учетом характерных преимуществ и недостатков. Открытую проводку проще контролировать визуально. Такой вариант подразумевает минимум затруднений на стадии монтажа и при выполнении ремонтных работ. Скрытая проводка не ухудшает эстетические параметры интерьера. Однако при выборе этой методики модернизация и устранение аварий будут сопряжены со значительными затратами.
Монтаж проводки в гофрированных гибких трубах под конструкцией подвесного потолка
Следует не забывать о возможности прокладки кабеля в специализированных коробах. В этом случае начальные инвестиции будут выше. Однако для проверок и других рабочих операций пригодится возможность быстрой разборки корпуса. При корректном подборе комплектующих несложно обеспечить идеальный внешний вид. Такие конструкции создают дополнительную защиту сетей электропитания.
