Как самостоятельно развести электропроводку в квартире по потолку

Изготовление проводки

• изготовление схемы подключения и расчет необходимого количества материалов, — как это делать, мы описывали выше;
• намечаем на стенах будущие места расположения розеток и выключателей. Розетки монтируются на расстоянии 40 см от пола, а выключатели — в 90 см. Опять же, это — стандарт;
• проводим от них карандашом перпендикулярные линии к потолку;
• берем штраборез или болгарку с диском по камню и делаем два параллельных реза на расстоянии 2–3 см друг от друга по нашей размеченной линии к потолку;
• выдалбливаем канавку;

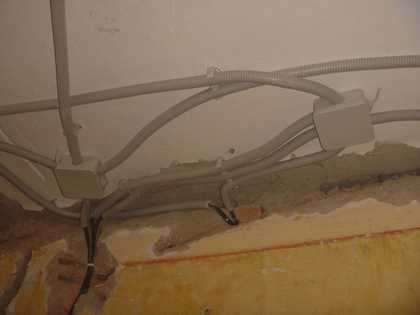

• теперь пришло время раскинуть оставшиеся провода на потолке;
• для этого берем и отмеряем необходимой длины провода, отрезаем их от общей бухты. Продеваем в бронешланг. Он необходим по условиям пожарной безопасности, так как при возможном возгорании проводов он не даст распространится горению и поджечь наш ПВХ потолок, который, кстати говоря, загорается, словно сухой стог соломы. Нам подойдет даже пластиковая гофрированная труба, так как этот пластик не поддерживает горения, а наоборот, — способствует его прекращению;
• намечаем на потолке места будущей прокладки коммуникации и по всей линии монтируем крепежи;

Помните! Не используйте шпаклевку или какие-либо другие смеси для крепления проводов к потолку. Также не используйте пластиковые стяжки. Они со временем рассыхаются и лопаются, а провода падают. При креплении бронешланга, не поступайте следующим образом: не крепите один бронешланг в крепление, а остальные не привязывайте к нему веревкой. Таким образом они, со временем, — обвиснут и могут попасть на потолок, затем проявиться в виде «горбиков» на вашем ПВХ потолке. Ответственно подойдите к выбору креплений и берите лишь надежные.

• пришло время ответить на вопрос, можно ли спрятать соединительные коробки. Конечно! Вы можете прибегнуть ко внутренней установке — и вмонтировать их в стену, ниже уровня потолка, либо приобрести крепления наружной установки и спрятать их в пространстве подвесного потолка;
• вводим провода в наши коробки и прокладываем к местам установки розеток и выключателей. В тот же момент зашпаклевываем наши штробы с проводами и монтажные коробки, дозы или как их еще называют, — подрозетники;
• теперь подводим провода к будущим местам установки софитов или люстры. Там, — прямо над тем местом, где в последствии будет наш точечный светильник или люстра, прибиваем к потолку магазинное крепление светильника под натяжной потолок, либо просто деревянный брусок, который должен быть на 0.5–1 см тоньше будущего уровня потолка. Именно к этому месту и прикрутится будущий светильник или крепеж от люстры;
• производим коммутацию согласно заранее подготовленным схемам;
• проверяем систему на работоспособность;
• приступаем к монтажу натяжного потолка или доверяем это дело специалистам;
• после того, как потолок натянут, отыскиваем наши бруски или установочные коробки для люстры или светильников — и прямо над ними приклеиваем при помощи клея «Момент» (это не реклама) монтажные кольца (это не позволят порваться потолку, когда мы будем вырезать отверстие);
• вырезаем отверстие;
• достаем наш провод, который нас уже «ждет» — и прикручиваем его к светильнику или люстре;
• крепим светильник, либо его крепление к бруску или к нашей установочной коробке;

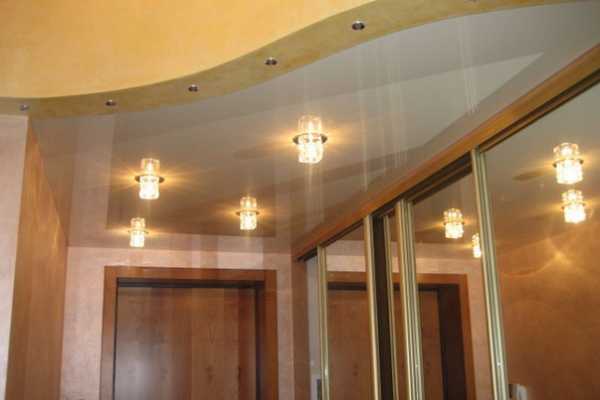

• устанавливаем светильник.

Вот и все, дорогие друзья. На этом мой рассказ окончен, но хотелось бы вас предостеречь. Если вы никогда не имели дело с электричеством, не рискуйте, — доверьте это профессионалам, ведь наша статья несет лишь рекомендательный характер.

Не стоит воспринимать ее как прямое указание к действиям, так как в ней мы опускаем некоторые моменты, которые известны тем, кто производил подобные работы ранее. В общем, берегите свою жизнь и не экономьте на безопасности. Удачи и до новых встреч на страницах нашего портала!

Требования к электромонтажным работам

Первое, о чем хотелось бы рассказать – как сделать электропроводку под натяжным потолком безопасной. Как Вы знаете, проводник нагревается, когда через него протекает ток. Этот процесс описывает закон Джоуля-Ленца.

Если монтаж электрики будет производиться по сгораемой поверхности, к примеру, дереву, Вы должны учитывать следующие моменты:

• Согласно таблице 2.1.3 ПУЭ (см. Главу 2.1 ПУЭ) проводка должна прокладываться защищенными проводами в оболочке из несгораемых или трудносгораемых материалов, под это определение подходит распространённый ВВГнг-LS. В этом случае разрешается крепить провода к сгораемой поверхности непосредственно или в ПВХ-гофре.
• В случае использования кабелей со сгораемой изоляцией обязательна прокладка проводки в металлических трубах.
• При прокладке в трубах стыковать их можно сваркой или резьбовыми соединениями. В последнем случае соединения уплотните прокладками из несгораемых материалов.

Если же Вы решили проложить электропроводку по бетонному потолку, то также прокладывайте кабель ВВГнг-LS. Прокладывать в этом случае можно непосредственно, закрепляя кабель к потолку на дюбель-хомуты или другой крепёж или же в гофрированных трубах.

Еще одно требование, которое беспокоит многих домашних мастеров и электриков — как поступать с распределительными коробками. Ведь согласно ПУЭ 2.1.23. должен быть обеспечен доступ к соединениям и ответвлениям проводов. В случае с натяжными потолками распредкоробка, установленная на потолке, будет недоступна для обслуживания. В этом случае можно руководствоваться СП 76.13330.2012, в которых сказано, что можно делать соединения проводов недоступными, если жилы соединены сваркой либо гильзами.

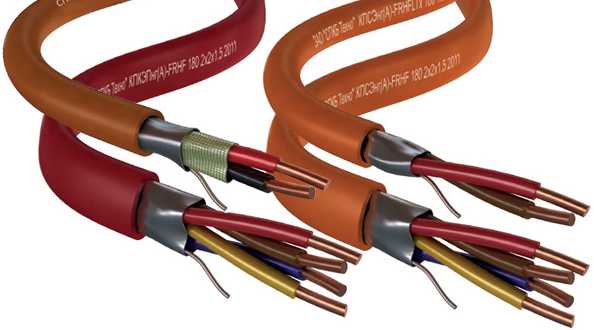

Каким должен быть кабель, расходники и другие материалы?

Для прокладки по потолку применяют кабели, обеспечивающие правильный монтаж, согласно ГОСТ 31565-2012, раздел 5:

• ВВГнг(А)-LS – это слабогорючий кабель с основой из ПВХ, показателем пожарной безопасности категории А и слабым дымовыделением LS (low smoke).
• ППГнг(А)-HF – это кабель с полиэтиленовой основой (ПЭ) и характеристиками, схожими с ВВГнг (А)-L.
• NYM – немецкий аналог предыдущих кабелей, только в круглой оболочке серого цвета.

ВВГнг-LS

ППГнг(А)-HF

NYM

К расходникам относят монтажный дюбель на 6 мм, саморезы по дереву и шурупы по металлу, клипсы для гофры, металлическую или пластиковую скобу, площадку с пазом для хомута, гибкий дюбель “ёлочку” для плоского и круглого кабелей, одно- и двухстороннюю прижимную планку, хомут с дюбелем.

Проводка под натяжным потолком: правила монтажа

Главная » Электропроводка » Монтаж электропроводки » Проводка под натяжным потолком: правила монтажа

На сегодняшний день проводка под натяжным потолком не предоставляет в себе ничего сложного. Проводка под натяжным потолком должна выполняться только людьми, которые имеют специальные знания. Прежде всего, вам необходимо будет учитывать требования по безопасности.

В этой статье мы предоставили вам информацию о том, как провести проводку под натяжным потолком. Здесь вы увидите не только подробную инструкцию, но и фото, которые поэтапно описывают весь процесс.

Требования к электромонтажу

Натяжные потолки монтаж проводки под ними должен проводиться безопасно. Перед установкой вам необходимо качественно подобрать проводник. Для его выбора вам необходимо определить какое необходимо сечение кабеля. Если сечение будет неправильным, тогда провод может перегреваться.

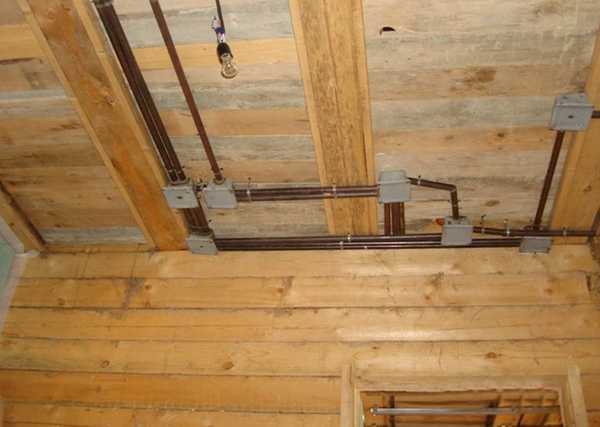

Если монтаж проводки осуществляется по деревянной поверхности, тогда вам необходимо учесть следующие рекомендации:

1. Проводка должна выполняться в стальной или гофрированной трубе.
2. Стыки труб обязательно должны иметь дополнительную защиту из негорючего материала.
3. Для прокладки проводов необходимо использовать негорючие кабели.

Если вы решили прокладывать свои провода по бетонному потолку, тогда вы можете использовать гофрированную трубу. Эта труба способна защитить пленку на натяжном потолке от перегревания. Также вам необходимо помнить, что когда проводите установку точечных светильников на натяжном потолке, тогда вам необходимо использовать негорючий кабель. Для прокладки этого вида проводки вам также необходимо провести расчет длины кабеля.

Помните, что если вы правильно проведете монтаж, тогда проблемы с перегреванием кабеля не возникнет.

Проводка под натяжным потолком

Теперь пришло время узнать, как правильно сделать электропроводку под натяжным потолком своими руками. Вот основные этапы монтажных работ:

– Перед началом работ вам необходимо будет начертить схему проводки по потолку. Вам необходимо помнить о том, что проводка под натяжным потолком должна проходить параллельно или перпендикулярно. При размещении распределительных коробок вам необходимо обеспечить к ним доступ. Когда вы занимаетесь составлением схемы вам необходимо тщательно изучить все размещение. Если не продумать схему размещения, тогда проводка может быть неудобной.

– После проведения чертежа его необходимо перенести на поверхность потолка.

– Отверстия под дюбеля или хомуты можно сделать с помощью перфоратора. При выборе расстояния между хомутами вам необходимо помнить, что провод не должен провисать.

– Необходимо разместить распределительные коробки согласно схеме. Для размещения электропроводки под натяжным потолком все провода необходимо размещать в гофрированную трубу. Выпуск провода из гофрированной трубы должен быть не менее 15 сантиметров.

– После проведения всех работ необходимо визуально проверить правильность выполнения работ.

Альтернативные варианты перекрытия

Проводка под натяжным потолком может размещаться на деревянных и железобетонных перекрытиях. Проводку в полу можно монтировать подобным способом. Монтаж проводки под натяжным потолком должен выполняться с учетом следующих рекомендаций:

• Если перекрытие имеет пустоты внутри, тогда необходимо провести кабель внутри этих пустот. Если вы не желаете использовать пустоты, тогда вам следует использовать гофрированную трубу или кабель каналы.
• Соединять металлические трубы для разводки проводки по деревянному потолку необходимо с помощью сварки. Распределительные коробки в этом случае тоже должны изготавливаться из металла.

• Для того чтобы штукатурка не рассыпалась в местах где будет проходить кабель вам необходимо использовать армирующую сетку.
• Кабель под натяжным потолком не должен проводиться без гофрированной трубы. Гофрированная труба позволяет дополнительно защитить проводку от влаги.

https://youtube.com/watch?v=4Uv0TepWQaQ

Рекомендуем вашему вниманию: прокладка проводки в бане.

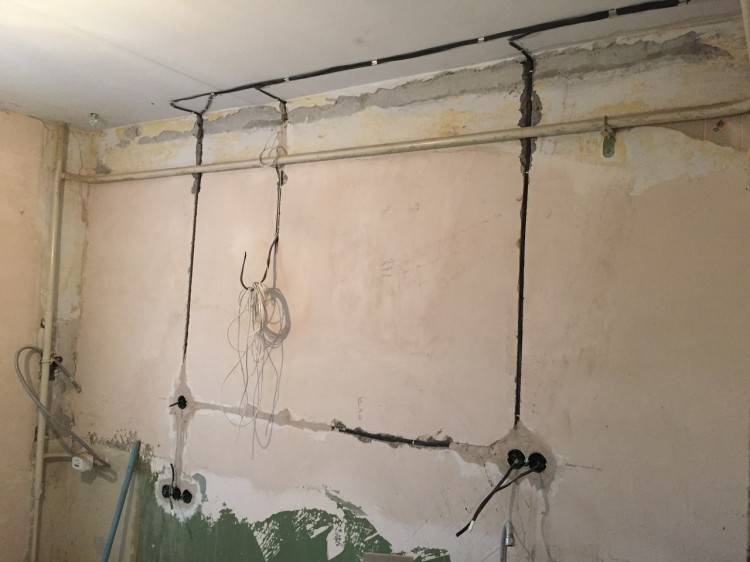

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы – одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

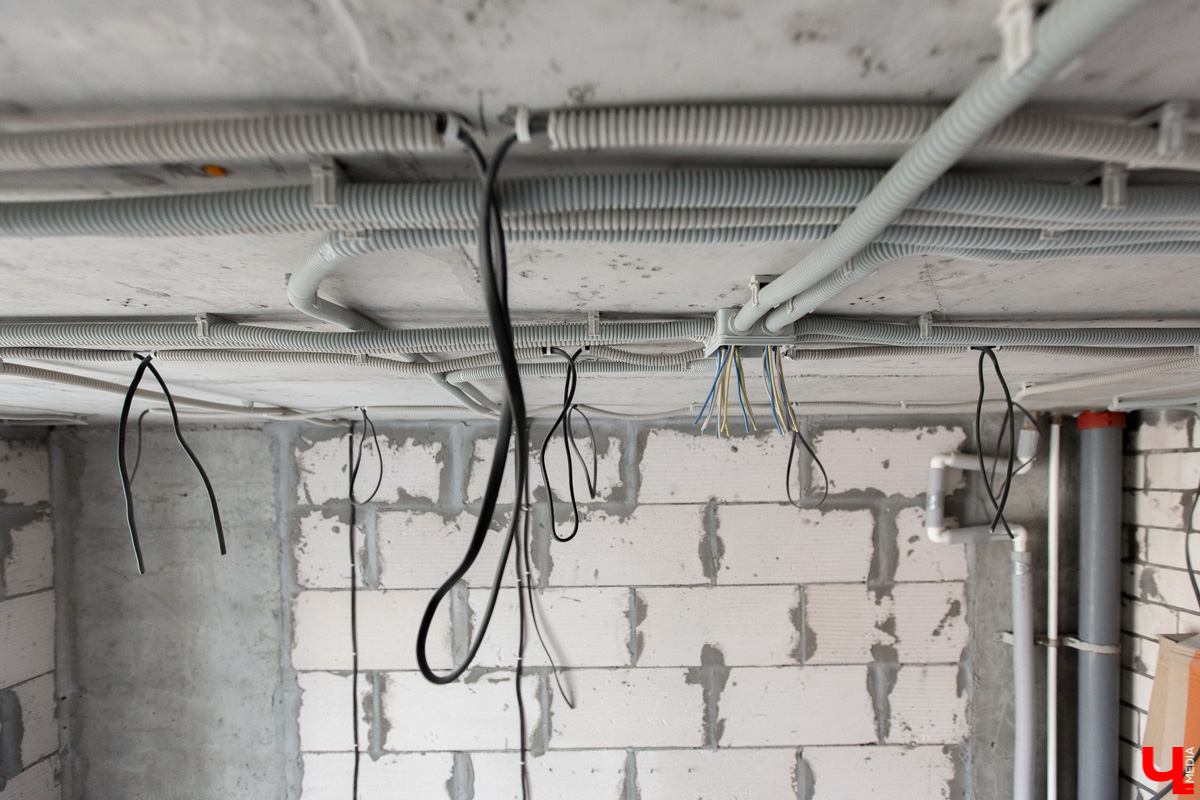

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Основные требования при организации проводки в межпотолочном пространстве

1. Прокладка любого кабеля за подвесным потолком организуется с помощью фиксирующих приспособлений.

В деревянных конструкциях, прокладка проводки организуется на подвесах, без касания поверхности.

Правила устройства электроустановок вообще предписывают укладку кабеля в деревянных домах с использованием стальных труб.

Однако на практике, обычно используется гофр из материала, не поддерживающего горение.

1. Провод желательно укладывать в гофр. Но если вы применяете качественные кабели с двойной изоляцией (каждый проводник с покрытием + внешняя оболочка), монтаж электропроводки по потолку можно организовать без дополнительных «шлангов». Опять же, он должен быть закреплен, а не просто лежать на гипсокартоне.

Для фиксации применяются монтажные клипсы и хомуты. В продаже имеется большой выбор подобных приспособлений, изготавливать крепежные элементы своими руками не имеет смысла.

1. Геометрия укладки не имеет значения, проводка под натяжным потолком может быть разведена хоть по диагонали.

Следует учитывать точки подвеса потолка: для этого, перед укладкой кабеля необходимо разметить места установки подвесных конструкций. Кабель прокладывается на расстоянии не ближе 10 см от крепежа.

1. Еще один момент, который не обязателен с точки зрения Правил устройства электроустановок, но поможет предотвратить образование различных наводок в сигнальных проводах (телевизионных, интернет, телефонных). Все пересечения кабеля производятся под прямым углом. По возможности надо организовывать слабину в местах пересечения, чтобы не было непосредственного касания кабелей.

Если силовой и сигнальный кабели прокладываются параллельно, расстояние между ними должно быть не менее 30–40 см. В таком случае на концы сигнального кабеля устанавливаются ферритовые хомуты — гасители помех.

Особое внимание надо уделять распаячным коробкам. Проводка на потолке (включая коробки) будет недоступной для обслуживания. Если соединения кабеля выполнены непрочно, вы получаете потенциальный очаг нагрева и отгорания контактов

Для восстановления работоспособности, придется демонтировать потолок.

Если соединения кабеля выполнены непрочно, вы получаете потенциальный очаг нагрева и отгорания контактов. Для восстановления работоспособности, придется демонтировать потолок.

Далее рассмотрим несколько типовых схем потолочной разводки электрокабеля.

Составление схемы электропроводки

Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.

Итак, изображенная выше типовая схема электропроводки для жилого здания включает в себя такие элементы (начиная от ввода кабеля):

• вводной автоматический выключатель номиналом 25 ампер;
• электрический счетчик (желательно – многотарифный);
• устройство защитного отключения — УЗО, рассчитанное на ток срабатывания 300 мА;
• дифференциальный автомат на 20 А, срабатывающий при токе утечки 30 мА, — для защиты розеточной сети;
• автоматические выключатели номиналом 10 А на освещение (количество зависит от числа линий к светильникам);
• электромонтажный шкаф, снабженный нулевой и заземляющей шиной, а также DIN-рейками для крепления автоматов и УЗО:
• кабельные линии с распределительными коробками, ведущие к розеткам для подключения бытовой техники и осветительным приборам.

Функциональное назначение перечисленных элементов следующее. Автоматические выключатели защищают ветви или систему в целом от короткого замыкания, УЗО предохраняет вас от поражения током, а дифференциальный автомат совмещает 2 эти функции. Последний должен устанавливаться на каждую силовую линию. Чтобы уберечь домашние электроприборы от перепадов напряжения, можете дополнить схему защитным реле, устанавливаемым после главного УЗО, как об этом рассказывает мастер на видео:

Чтобы сделать полную схему электрификации, нужно от руки начертить план дома и разместить на нем осветительные приборы с розетками. Укажите местонахождение электрощита и раскиньте от него проводку вдоль стен, отмечая каждую пару (фаза и ноль) одной линией, как это делают электрики (называется – однолинейная схема). Пример такого эскиза изображен на картинке.

Подготовка материалов

Чтобы закупить необходимые монтажные материалы и определить их количество, возьмите за основу составленную электросхему. Элементы управления, защиты и учета, располагаемые в щитке, на ней уже указаны, остается подобрать кабельную продукцию и подрозетники (выключатели и сами розетки можно приобрести позже). На этот счет рекомендации такие:

1. Используйте для разводки электрики медный кабель марки ВВГ на 3 цельных жилы и его разновидности. Не берите алюминиевые и многожильные провода (например, ПВС), предназначенные для других целей.
2. Медная электропроводка в квартире или частном доме, питающая осветительные приборы, должна иметь минимальное сечение 1,5 мм². Розеточную сеть нужно делать кабелем 2,5 мм², а присоединение заземляющего контура выполнять сечением 6 мм².
3. Если необходимо провести наружную линию от столба к зданию, применяйте самонесущий провод СИП на 16 мм² и специальные подвесные кронштейны.
4. Для скрытой прокладки кабелей используйте металлорукав либо пластиковую гофрированную трубу соответствующего диаметра (провода должны занимать не более 40% полости защитного рукава), фиксируемую на защелках или хомутиках.
5. Не предусматривайте много одиночных комнатных розеток в разных местах, лучше поставьте пару блоков на 4—5 вилок. Для кухни вполне достаточно одной группы из 5 розеток.
6. Расчет числа распаечных коробок ведется по представленной ниже схеме, где показан правильный монтаж проводки. Коробка ставится на каждом ответвлении от основной магистрали.

Перед расчетом количества кабельной продукции продумайте способ укладки электропроводки. Оптимальный вариант – развести проводники за потолочной и стеновой обшивкой из гипсокартона, в полу или под плинтусом. Такой подход позволит уберечь коммуникации от повреждений при последующих ремонтах и легко реализуется в однокомнатных и двухкомнатных квартирах панельных домов.

В деревянных домах, построенных из бруса либо по каркасной технологии, практикуется внутренняя разводка открытого типа – на изоляторах либо в пластмассовых каналах, как сделано на фото. В этом случае удобнее проложить сеть из плоской разновидности кабеля – ВВГ-П. Не забудьте и о слаботочных линиях – витой паре для интернета, сигнализации и так далее, их тоже надо развести по комнатам.

Также стоит упомянуть об электропроводке в стиле ретро, гармонично вписывающейся в интерьер любого деревянного жилища, в том числе и бревенчатого. Но учтите, что цена комплектующих втрое выше обычных материалов, а способ монтажа, показанный в видеосюжете, требует некоторых навыков.

Рассмотрим несколько вариантов отрытой проводки на примерах

Лофт открытая проводка. Эта модная тенденция позволяет не только быть в тренде, но и сэкономить на эстетической составляющей. То есть, вы просто укладываете промышленный гофр, не заботясь о соответствии цвета и формы (в этом и есть стиль лофт). Крепления и материалы могут быть самыми дешевыми, главное — надежность.

Хотя помещения, отделанные под заказ, могут выглядеть и оцениваться весьма недешево. Но технология монтажа открытых электропроводок к этому не имеет никакого отношения.

Еще одна тенденция, которая отнимает много средств — ретропроводка. Если вы готовы приобретать дорогостоящие аксессуары (провод в оплетке из стекловолокна стоит на порядок дороже обычного), можно выполнить электромонтаж красиво и безопасно.

Вся фурнитура сделана из керамики. К слову сказать — один из лучших диэлектриков с точки зрения пожарной безопасности. Организовывать общие жгуты и кабельные короба нет смысла. Винтажный дизайн как раз говорит о том, что чем больше проводов, тем более стильно выглядит помещение.

Кроме того, стиль ретро предполагает прокладку проводов в металлических трубах. Для деревянных помещений самое то: и красиво, и пожаробезопасно, и проводка надежно защищена от механического воздействия.

А если эти самые трубы еще и подсоединить к защитному заземлению, вы можете не беспокоиться, что проводка пробъет фазу на корпус трубы.

Не менее эстетично можно организовать открытую проводку в кабельных коробах. Это вообще классика. Изначально, профтрубы применялись лишь для оптимизации жгутов с большим количеством проводов. А сегодня это способ прокладки одиночных кабелей.

К тому же, современный дизайн этих аксессуаров позволяет вписать короб в любой интерьер.

Хотите — контрастный белый цвет. А нет — подбирайте кабельный короб с отделкой под дерево: выбор в магазинах огромный.

Укладка проводки в коробе имеет неоспоримые преимущества:

• Открыв крышку, вы всегда сможете добавить новый проводник (если это не противоречит ограничениям ПУЭ).
• Провода в коробе можно использовать без внешней оболочки — опять же, экономия.

Никаких стяжек, крепежных клипс, красивой укладки. Главное — чтобы не было узлов и заломов провода. Остальное скроется под крышкой.

Немного сложнее обстоит дело с так называемыми электротехническими плинтусами.

При единственном недостатке: невысокая вместительность, плинтус для открытой проводки фактически может заменить штробление.

Используя эту технологию совместно с прокладкой кабеля за подвесным потолком, вы вообще можете оставить стены нетронутыми. При этом вся электропроводка будет заменена.

Фальшпотолок

Широкое распространение получили различные виды фальшперекрытий. Благодаря их монтажу можно выполнить качественную и безопасную электропроводку по потолочному пространству, которая скроется за фальшперегородкой.

Прокладка кабеля над фальшпотолком Далее будут представлены наиболее популярные виды фальшперекрытий, а также нюансы прокладки электропроводки для каждого из них.

Гипсокартон

Потолки из гипсокартона пользуются широким спросом из-за низкой цены и возможности монтажа своими руками. Они относятся к подвесному типу. Для установки предварительно формируется металлический корсет, который и служит базой для крепления электрической проводки. Допускается укладывать кабеля в пластиковых или металлических гофрах. Недостатком является ограничение доступа к смонтированной электропроводке, что приводит к необходимости принятия дополнительных мер.

Проводка в потолке из гипсокартона

Рейки

Данный вид потолочного покрытия сопровождается использованием подшивного типа монтажа, что также ограничивает дальнейший доступ к проводке. Крепление реек осуществляется к деревянному каркасу, который предварительно формируется на базовом основании. Способ прокладки проводников зависит от материала изготовления потолка. При этом может потребоваться делать дополнительные отверстия в обрешетке для пропуска кабельных линий.

Осветительные приборы в реечном потолке

Кассеты

Относятся к категории подвесных фальшперекрытий. Собираются из отдельных прямоугольных или квадратных элементов из спрессованной бумаги и стекловолокна. Они устанавливаются в заранее подготовленные места из пластиковой или металлической обрешетки.

Монтаж подвесного потолка Армстронг

Натяжной

Использование декоративного обрамления потолочного пространства при помощи натяжного перекрытия позволяет применить любую цветовую гамму. Для этого используется термическая резина определенной структуры. Монтаж осуществляется к стенам, что способствует образованию пространства между облицовочной перегородкой и основным потолком.

Его можно использовать для прокладки электрической проводки, крепя ее к базовому покрытию. При этом рекомендуется выдерживать высоту, которая исключит близкое нахождение проводки у натяжного покрытия. Рассматриваемый вид фальшперекрытия также ограничивает дальнейший доступ к электрической схеме.

Разводка электрики над натяжным потолком

Электропроводящая панель

Токопроводящие панели из вспененного полиуретана (выступающего в роли изолятора) и двух изолированных друг от друга прослоек фольги (проводники электрического тока) позволяют красиво и необычно оформить потолок. Их монтаж может вестись с использованием подвесной технологии либо посредством приклеивания непосредственно к потолку. При укладке проводки понадобится воспользоваться открытым или скрытым способом. Оба варианта не дадут доступа к беспроблемному обслуживанию электропроводки.

Светодиодное освещение с помощью токопроводящих панелей

Требования

Перед началом монтажных работ составляется детализированный план будущей открытой проводки в квартире. В процессе разработки должны учитываться следующие основные моменты:

• установка электрических счетчиков, распределительных блоков, розеток и выключателей осуществляется в легкодоступных местах, обеспечивающих возможность оперативного ремонта;
• все выключатели рекомендуется устанавливать с одной стороны от дверного проема, высота от пола должна составлять не менее 150 см;
• допустимое количество розеток на 6 квадратных метров 1-3 шт., для кухонного помещения нормой считается установка на каждые 3 квадратных метра, монтаж производится на расстоянии 50-70 см от пола;
• для ванных комнат допускается установка одной розетки, которая имеет дополнительную изоляционную прокладку;
• запрещается устанавливать розетки на расстоянии меньше, чем 50 см от металлических труб, батарей, газовых печей и отопительных котлов;
• каждый кабель как закрытой, так и открытой проводки прокладывается строго вертикально и горизонтально;
• необходимо выдерживать определенные расстояния: 100-150 см — горизонтальная укладка от пола и потолка, 100 см – вертикальный монтаж от дверных проемов, углов и оконных рам;
• проводники соединяются только в распределительных блоках или в специальных коробках;
• для соединения жил кабелей необходимо использовать сварку, опрессовку или пайку.

Если осуществляется монтаж универсального плоского проводника с одинарной изоляцией, который крепится к стене обычными жестяными скобами, то между кабелем и прижимным изделием требуется проложить металлическую или асбестовую прокладку. Материал должен выступать из-под скобы на 1 см в обе стороны. В случае крепления нескольких проводников, скобы устанавливаются в шахматном порядке, между кабелями выдерживается расстояние 3-5 мм.
