Проводка в деревянном доме: выбор провода и правила безопасности, схема монтажа

Последовательность этапов работ по установке проводки в деревянном доме

Безопасная и правильная последовательность установки проводки и электрики в деревянном доме состоит из следующих шагов:

Создание проекта проводки электроснабжения, учитывая пиковую нагрузку всего оборудования здания;
Подбор необходимой проводки, силовых агрегатов, работающих от электроэнергии, а также системы креплений (с учетом рассчитанной предельной нагрузки);
Монтажные мероприятия, направленные на подключение сети к распределительному щиту, и установка дополнительного оборудования (счетчик, выключатели);Проводка кабелей и проводов согласно утвержденному проекту;
Установка розеток, источников света, выключателей и другого необходимого оборудования;
Монтаж и подсоединение заземления, а также устройства защитного отключения;

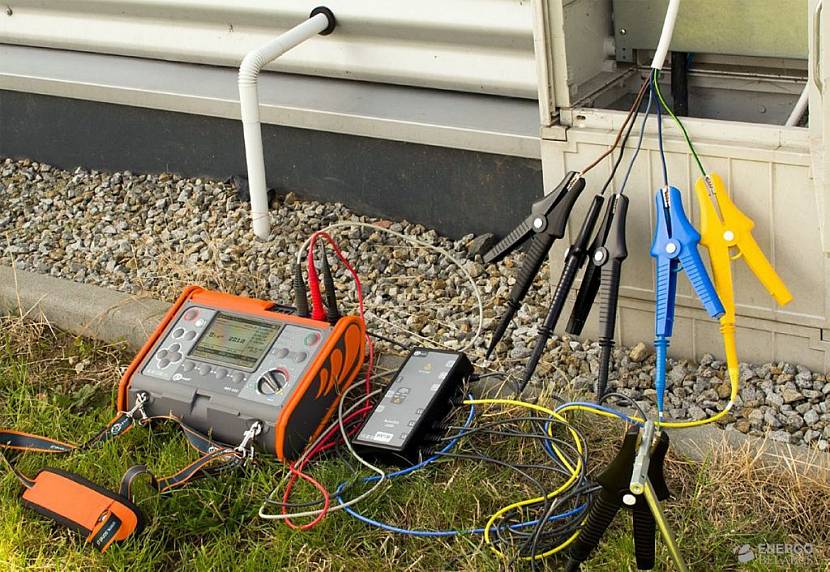

Без хорошего заземления не защитить дом от неприятностейИсточник strojdvor.ru

Проведение контрольного тестирования электропроводки.

Создание проекта проводки в деревянном доме должно выполняться в строгом соответствии со сводом правил устройства электроустановок. При выборе и разметке трассы проводки необходимо избегать большого числа изгибов и поворотов.

Если строение имеет характерные архитектурные особенности или же на стенах присутствуют какие-либо препятствия, что вызывает трудности при выполнении протяжки проводов, в таких местах требуется установка специализированных распределительных коробов из металла (сталь/медь). Число таких распаечных чаш должно быть оптимальным, так как любое излишнее соединение, произведенное при соблюдении всех норм и правил, вносит в электрическую цепь элементы ослабления и ненадежности, что в свою очередь пагубно сказывается на безопасности.

Короб распределения должен находиться в доступном местеИсточник karkasdomproekt.ru

Установка таких распаечных коробок обязана производиться с соблюдением следующих норм и правил:

Несущие характеристики, а также прочность стен и перекрытий деревянного дома не должны нарушаться во время выбора глубины монтажа труб, через которые будут протягиваться кабеля. Расчет числа и месторасположения изгибов, распределительных коробов и других компонентов ведется таким образом, чтобы в случае надобности, без особых проблем, можно было произвести замену части провода, избежав необходимости в нанесении повреждений и разборки деревянных элементов дома;
Выбор диаметра и толщины стенок трубы из металла производится с учетом характеристик проводов, а также их количества. Допускается прокладка как одного, так и нескольких кабелей в одной подводке, но в сумме они не должны занимать более 40% пространства внутри трубы. При этом учитывается именно наружная толщина провода, в том числе и его изоляционный слой;
Толщина стенок подводки подбирается в соответствии с сечением кабеля (его жил), проходящего в ней, во время установки проводки в деревянных строениях.

Прежде чем проводить протяжку провода в трубе, необходимо произвести измерения на сопротивление изоляционного слоя. Данная манипуляция выполняется, чтобы проверить техническое состояние проводника и его соответствие характеристикам, утвержденным в проекте.

Проверка сопротивления изоляции проводки снизит вероятность возгоранияИсточник bizlida.by

Процесс проверки помогает определить наличие повреждений изоляционного слоя во время всех этапов обустройства проводки в деревянном доме.

Кабеля, которые используются для проводки в деревянном доме, имеют специальное клеймление. К их свойствам можно отнести защиту от воспламенения при высоких показателях температуры.

Ввод в дом

Вводной участок, от магистральной линии электропередачи до распределительного щитка, считается наиболее ответственным. Есть два способа, как правильно подвести электричество к дому.

Прокладка кабеля в земле

Это более надёжный способ, потому что проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме этого в случае короткого замыкания и возгорания, исключена возможность того, что пострадают люди или имущество. Благодаря такой высокой пожарной безопасности, подземный ввод особенно рекомендован для деревянных домостроений. К тому же он совершенно не портит внешний вид участка.

В то же время потребуются немалые затраты. Нужно будет прокопать траншею глубиною не менее 0,8 м. Если проход в дом будет осуществляться через фундамент, потребуется установка толстостенной металлической гильзы. Да и сам кабель желательно защитить от химического воздействия грунта, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто располагают в траншее, а предварительно протягивают в металлической трубе или гофре.

Подземный способ желательно использовать на этапе, когда новый дом только строится, так можно обдумать прохождение всех коммуникаций заранее.

Прокладка кабеля по воздуху

Если строение уже возведено, то более дешёвым, удобным и лёгким вариантом будет воздушная линия. Выполняется отпайка от ближайшей опоры магистральной линии электропередачи.

Запомните главное! Ни вы, ни ваши знакомые даже с самым высшим электротехническим образованием не имеют право подниматься на эту опору для выполнения подключений. Такую работу делают электрики из штата энергоснабжающей организации, обслуживающей данную ЛЭП (у них на это есть специальный допуск).

В качестве вводного рекомендуется использовать провод СИП (самонесущий изолированный провод).

Его изоляционный слой выполнен материалом, который выдерживает перепады температур, солнечные лучи и атмосферные осадки. Под слоем изоляции провод СИП имеет не только токопроводящие жилы, но и стальной трос, что обеспечит хорошую натяжку. В случае использования другого кабеля, его нужно будет зафиксировать с помощью хомутов на дополнительном несущем тросе, также натянутом между опорой и домом.

Ещё один важный нюанс. Если пролёт получается более 20 м, то нужно устанавливать дополнительную опору, иначе провис будет большим, что увеличивает механическую нагрузку на провод.

В дом воздушный ввод заводится через просверленное в стене отверстие, в которое монтируется кусок металлической трубы

Очень важно, чтобы на пути прохождения провода не было высоких кустарников и деревьев, хозяйственных построек

Розетки и осветительное оборудование

В местах, отмеченных для монтирования выключателей и розеток, нужно провести вырезку гнёзд для установки специальных металлических коробок. Технология установки включает в себя крепкую связь кабелей и коробки.

Открытая электропроводка является более безопасной

Одно из главных правил, предполагающее монтаж электропроводки: все элементы обязаны надёжно контактировать друг с другом. Самыми качественными способами крепления являются сварка или пайка. Этот вариант не подвержен коррозии, механических воздействиям и обеспечивает крепкий и долговечный контакт.

Кроме того, монтаж электропроводки предполагает использование медных труб. Если применяются изделия из меди, то их концы развальцовываются. В случае стальных труб применяются гайки, завинчивающиеся на специально нарезанную резьбу. Металлические коробки должны иметь соответствующий защитный класс, чтобы исключить попадание воды и пыли внутрь коробки.

Важность составления схемы проводки в деревянном доме своими руками

Основная сложность для начинающего электромонтера заключается в составлении электрической схемы всех помещений. Но в то же время — это очень ответственный этап. И если при монтаже открытой проводки схема будет только помогать в работе, то при скрытой – может выручить и в будущем. Ведь без нее даже картину повесить будет трудно – возникает опасность пробоя кабеля.

Составление схемы следует начать с планировки всех помещений. Делается это для того, чтобы выключателии розеткине оказались за крупногабаритной мебелью – ведь в таком случае толка от них не будет. К тому же стоит понимать, что если группы освещения можно собирать из двух-трех комнат, то розеточные (силовые) линии нужно разделить. К тому же, к примеру, на кухню может идти не одна силовая группа, а 2-3. Ведь каждый из бытовых приборов с большой мощностью (водонагреватель или электроплита) должен иметь отдельную линию.

Сначала может показаться, что такое разделение лишнее и можно, взяв кабель с большим сечением, провести все по одной линии, но это будет огромной ошибкой.

Важная информация! Разделение по группам дает возможность пользоваться бытовыми приборами даже при сгорании одной из линий. К тому же, при необходимости ремонта розетки не придется отключать свет или обесточивать другие приборы. Да и обслуживание и ревизия электро-точек, равно как и силового вводного щита, упрощается.

Схема электрики в деревянных домах своими руками может быть выполнена на любом листе бумаги. Она не для того, чтобы сдавать в проверяющие организации, хотя перед вводом в эксплуатацию домашней сети, проверяющему она может пригодится. Но, опять же, только в ознакомительных целях. При этом схема вводного щита будет составляться уже позже, после того, как будет закончен монтаж внутри помещения. Но место установки силового шкафа должно быть выбрано заранее. Что же касается такого момента, как устройство электропроводки в деревянном доме, то она должна быть продумана до мелочей, до самых, казалось бы, незначительных деталей.

Как нельзя делать проводку в деревянном доме

При монтаже электролиний в домах из дерева многие электрики, особенно непрофессиональные, допускают наиболее распространенную, поэтому и самую опасную ошибку — монтируют провод непосредственно на деревянную конструкцию, да еще и прикрывают магистраль деревянными же отделочными материалами.

Излишняя надежда на прочность изоляции провода оборачивается пожаром спустя несколько лет эксплуатации. Внутри деревянных каналов происходит много процессов, которые предусмотреть нельзя.

Температурные перепады, изменение влажности, накопления пыли, деформации вызывают микроповреждения изоляционных материалов даже самого высокого качества.

При достаточно высоких нагрузках, например, когда включено освещение во всех комнатах, работают телевизор, холодильник, да еще и хлебопечка или мультиварка, возможен пробой между параллельно идущими проводниками.

Если они ничем не отгорожены от деревянного основания, электропроводка в деревянном доме загорается — пожар неизбежен.

На чтобы хотелось обратить внимание:

Использование пластиковых гладких или гофрированных труб опасно по причине возможности повреждения их грызунами. Как показывает практика — современные мыши и крысы очень любят полакомиться изоляцией проводов, да и самыми трубами.

Скопление древесной пыли в коробах и каналах приводит к очень быстрому возгоранию и распространению огня по всему дому.

Опасность состоит в том, что пламя распространяется внутри стен. Потушить его обычными пожарными средствами практически невозможно, даже если оно обнаружено на начальном этапе.

Монтаж электропроводки в деревянном доме, особенно при его небрежном исполнении, часто сопровождается микроскопическими повреждениями изоляции, которые при нагревании могут служить причиной замыкания. Температура дуги, возникающей при закорачивании проводников, достигает 5000 °С.

Пластиковые короба и гофрированные рукава такой температуры не выдерживают и прогорают, давая доступ пламени к деревянным конструкциям. Даже пропитанное специальными веществами дерево при нагревании до такой степени воспламеняется.

Не защищают от столь высокой температуры и стальные гофрированные рукава. Их стенки очень тонкие и не рассчитаны на столь высокий уровень нагрева.

Одной из характеристик защитных каналов для прокладки электропроводки является локализационная способность — свойство выдержать процесс короткого замыкания без прогорания на протяжении того времени, которое необходимо для самозатухания дуги.

Достаточным уровнем этого параметра обладают только стальные короба и трубы. Именно они и являются единственно возможными элементами для прокладки скрытых электросетей в деревянных строениях.

Металлические трубы очень технологичны для установки каналов прохождения электрокабеля. Помимо возможности нарезания их на куски требуемой длины, их можно соединять различными способами: сваркой, пайкой, резьбовыми муфтами, тройниками и т.д. Устойчивость труб к коррозии можно увеличить, покрасив ее защитной краской.

Стоимость стальных труб сравнительна со стоимостью гофрированного рукава хорошего качества. Медные трубы несколько дороже, но они проще в монтаже и практически не подвержены атмосферным воздействиям.

Испытание работоспособности и распространенные ошибки

После окончания всех работ, чтобы убедиться в исправности проводки, нужно вызвать сотрудников из электролаборатории. С помощью специального оборудования они смогут произвести комплекс всех необходимых замеров, например, проверку УЗО и прогрузку автоматов, сопротивление изоляции, сопротивление петли фаза-ноль и заземляющего проводника. По окончании испытаний домовладельцу будет предъявлен протокол, который подтверждает исправность и полную пригодность проводки в помещении. При опломбировке часто просят предъявить прибор учета.

На внутреннюю стенку распределительного щитка следует наклеить конечный результат схемы электропроводки – в случае появления поломок наглядность поможет в решении проблемы.

Производство работ по прокладке электропроводки в деревянном доме

Монтаж открытой проводки

Первым делом устанавливается распределительный щиток, на который будут монтироваться счетчик, главный (вводной) автомат, УЗО и линейные автоматы.

Щиток в обязательном порядке заземляется. Устройство заземления около дома производится из трех — четырех металлических арматурных прутьев или уголков, вбитых в землю на 1,5-2 метра и соединенных сваркой с одним прутом длиной 2-3 метра на глубине 30-40 см.

К этой «гребенке» подсоединяется гибкий одножильный медный кабель в изоляции. Вторым концом этот кабель присоединяется к щитку, к общей заземляющей шине.

На стенах и потолке размечаются места установки осветительных приборов, выключателей, розеток и распределительных коробок. Следом размечаются пути прокладки проводов.

На следующем этапе все основания электрических точек крепятся к поверхностям шурупами – саморезами. Вслед за этим монтируются кабель-каналы.

Видео об открытой электропроводке в деревянном доме

Расстояние между крепежом должно составлять 30-50 см. При необходимости сделать поворот короб и крышка отпиливаются под углом 45о.

Провода укладываются в прикрепленные каналы с запасом в 20-25 см, который скручивают в коробках, и разделываются для подключения к выключателям, розеткам и осветительным приборам.

Между собой провода соединяются в коробках на скрутку, обжимаются или свариваются и изолируются термоусадочными трубками и колпачками. После укладки и соединения короба закрываются крышками – защелками.

Все розетки и светильники с металлическим корпусом, в деревянном доме, обязательно должны быть подсоеденины к защитному зануляющему проводнику.

Монтаж скрытой проводки

Монтаж скрытой проводки в деревянном доме не сильно отличается от открытой, кроме трудностей протягивания проводов по трубам. Трубы фиксируются к поверхностям хомутами и шурупами через 70-100 мм. При необходимости в древесине прорезаются штробы (особенно если дом собран из бруса).

После того, как вся система смонтирована и подключена к электрической сети, проводятся испытания. Специалисты электролаборатории проверяют УЗО, проверяют автоматы на токи расцепления, замеряют сопротивления изоляции и заземления.

По результатам испытаний лаборатория выдает заключение и протокол, который потребуется при регистрации счетчика в энергоснабжающей организации.

Видео как провести скрытую электропроводку в деревянном доме

Схема проводки. Необходимость составления

На чертеже выделяют точки установки электроприборов, пути проведения проводки, места размещения распаечных коробок. Электросхема помещения включает в себя также мощность каждого потребителя энергии и суммарную мощность приборов. Это необходимо для определения уровня нагрузки на автоматах защиты.

Кроме схемы следует составить план разводки. Кабель проводят по прямой линии, чтобы избежать его перегибов. Разводка размещается на расстоянии 15см от пола или от потолка. Провода сходятся в распределительных коробках, сделанных из металла. Развести кабель правильно, распределив нагрузку между потребителями, обеспечив защиту от короткого замыкания—задача человека, решившего самостоятельно справиться с монтажом электропроводки в деревянном доме.

Какую проводку лучше выбрать для деревянного дома

Ниже рассмотрены конструктивные характеристики видов электропроводки с учетом требований техники безопасности.

Скрытая и открытая

Профессиональные электрики выделяют 2 способа монтажа скрытой проводки. Первый — в металлической трубке. Для сохранности провода и долговечности самой трубки её надо покрасить либо оцинковать изнутри.

Обратите внимание! На сгонах труб устанавливают металлические заглушки, чтобы не повредить провода при проходе. Второй вариант заключается в следующем: на деревянную поверхность наносится слой штукатурки, потом кладется проводка, затем еще слой материала

Позитивные моменты скрытого настенного типа следующие:

Второй вариант заключается в следующем: на деревянную поверхность наносится слой штукатурки, потом кладется проводка, затем еще слой материала. Позитивные моменты скрытого настенного типа следующие:

нет визуальных препятствий для поклейки обоев;
выключатели и розетки выступают над поверхностью минимально;
не видно огромное количество проводов.

Скрытая проводка выглядит эстетично Отрицательные моменты таковы:

проводка стареет и под прикрытием не видно, что с ней происходит;
высыхание изоляционного материала приводит к повышению угрозы короткого замыкания в электросистеме;
сложно подобрать расположение розеток и выключателей в случае перестановки мебели;
непредсказуемость поведения штукатурки, прикрепленной к дереву, то есть угроза появления трещин, усыхания и т. д. В таком случае вероятность повреждения проводов повышается в разы.

Вам это будет интересно Все об кабеле КВВГ

Что касается открытой проводки, то она прикрепляется к стенам с помощью металлических скоб или пластиковых кабель-каналов. Основные преимущества данного типа проводки таковы:

легкость монтажа;
возможность постоянного контроля состояния изоляции со стороны пользователя или профессиональных электриков;
стены не повреждаются;
возможность оперативной замены проводов в случае необходимости;
оперативное осуществление перепланировки электросистемы.

Обратите внимание! Главный минус такой проводки заключается в том, что забирается часть пространства жилого помещения, а также портится эстетический вид некоторых комнат

Наружную или внутреннюю

Подключение бревенчатого дома к центральной электросистеме осуществляется с помощью подведения наружной электропроводки двух типов: открытой и закрытой. Под открытой линией специалисты подразумевают провод, натянутый по воздуху между электроопорами с учетом следующих норм безопасности:

высота линии над дорогой не менее 6 м;
расстояние между горизонтальной поверхностью и неизолированными проводами 2,75 м и более;
линия не может прокладываться по поверхности здания;
провода находятся на расстоянии 1,5 м и более от балкона.

Кабель-канал как способ скрыть наружную проводку Закрытая проводка наружного типа используется в городах. Это подземные изолированные линии, к которым подключаются многоэтажные дома. Применяется также и в частном секторе. Она выводится из трансформаторной подстанции, ведется до конкретной улицы, где выводится на поверхность и становится открытой, то есть провод подымается на бетонную или деревянную электроопору.

Самый надежный вариант электроввода в дом

К сведению! Внутренняя проводка в домах использовалась еще до революции 1917 г. Суть ее в том, что два скрученных медных проводника идут с каучуковым или стеклянным или керамическим изолятором.

Для деревянного дома можно использовать любой из видов наружной проводки для подключения к электросистеме.

Используемые материалы

Каналы для прокладки

Скрытая электропроводка в доме из бревна обустраивается в заранее подготовленных каналах из огнеупорных материалов, способных локализовать любое возгорание во внутренних пространствах

При этом её эстетичности и привлекательности, а также стоимости самих монтажных работ и качеству материалов внимание уделяется по остаточному принципу

Важно! В данном случае на первое место выдвигается принцип безопасности прокладки проводов, а уже потом обращается внимание на декоративные особенности и технические характеристики системы. С учётом этих условий выбирается материал, подходящий для обустройства проводных линий, прокладываемых по деревянным стенам строения в металлических кожухах (коробах) или в трубах той же структуры

С учётом этих условий выбирается материал, подходящий для обустройства проводных линий, прокладываемых по деревянным стенам строения в металлических кожухах (коробах) или в трубах той же структуры

Наиболее подходящими, с точки зрения защищённости проводов, упрятанных в свободных нишах и пустотах и прокладываемых по деревянным конструкциям, являются следующие материалы:

Стандартные стальные кожуха (короба) и металлические прогоны из труб;
Трубные изделия на основе меди;
Монтажные короба (кожуха) и гофрированные трубы из устойчивых к возгоранию материалов ПВХ с устанавливаемыми по их концам бетонными или алебастровыми заглушками.

Толщина предохранительных заглушек (прокладок) выбирается, согласно ГОСТ, и должна удовлетворять требованиям ПУЭ, касающихся вопросов защищённости проводки.

К преимуществам медных труб следует отнести лёгкость формирования изгиба требуемого радиуса (без необходимости применения специальных приспособлений и инструментов)

Это особо важно в тех случаях, когда организуется прокладка разветвленной сети из электрических проводов с множеством ответвлений

При применении стальных труб могут возникнуть определённые сложности в части установки и трудозатрат на формовку, но зато стоимость их, по сравнению с медными аналогами, будет существенно меньшей.

Обратите внимание! Заостренные кромки трубных заготовок и коробов могут повредить изоляцию проводов и привести к нежелательным последствиям. Вот почему при подготовке каналов нужно внимательно следить за состоянием опасных кромок и разрезать исходные заготовки только посредством специального режущего инструмента

Выбор провода

На данном этапе работ необходимо определиться с маркой монтажного провода, подходящего для непосредственной прокладки в стальных коробах или трубах. Согласно требованиям ГОСТ и нормативам, оговариваемым в ПУЭ, для деревянных строений оптимальным считается использование следующих типов кабельных изделий:

Провод ВВГнг (А) или его разновидность под наименованием ВВГнг-П (А);
Ещё два типа кабельной продукции, относящиеся к той же серии, – ВВГнгLS и ВВГнг-ПLS;
Современные провода от зарубежного производителя NYM.

Приведенные в перечне многожильные (до пяти жил) провода с маркировкой ВВГнг имеют надёжную двойную изоляцию. В соответствии с правилами ПУЭ, один их изолирующих слоёв (внутренний) изготавливается на основе ПВХ и имеет свою окраску для каждой жилы по отдельности.

Дополнительная информация. Общепринятые стандарты расцветки заметно облегчают монтаж проводки, в особенности при подключении проводов к распределительным коробкам, клеммам осветительных приборов и розеткам (смотрите фото ниже).

Кабель ВВГнг

Снаружи кабель ВВГнг имеет общее изоляционное покрытие из гибкого композита – пластика, обеспечивающего возможность его эксплуатации в диапазоне температур от плюс 50 до минус 50 °С.

Характеристики изделий под наименованиями ВВГнг LS, ВВГнг-П LS почти не отличаются от уже рассмотренных, за исключением того, что изоляция этих проводов не выделяет при нагреве вредных для здоровья человека веществ. Кабель под названием NYM изготавливается, в соответствии с ГОСТ 22483, и располагает тремя изоляционными покрытиями.

При его производстве каждая из отдельных жил сначала изолируется индивидуально, после чего их общая сборка помещается в оболочку из композитного материала, в заключении всё это защищается покрытием из негорючих ПВХ.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Важность правильного монтажа

Температура электрической дуги, возникающей при коротком замыкании проводников, по которым бежит ток напряжением в стандартные 220 В, может достигать 5000 °C (!). От температуры, плавящей сталь, не помогает никакая противопожарная пропитка.

Несмотря на это, проводку в срубе из оцилиндрованных брёвен или каркасном дачном домике часто делают «спустя рукава», если не сказать халатно.

Обычно это мотивировано нежеланием много возиться с дачей, где живут два-три месяца в год. Но стоит понимать: некачественно сделанная внутренняя проводка деревянного дома способна оставить вас без этого самого дома.

Обратите внимание, что под «некачественно» в первую очередь подразумевается «не по правилам, предусмотренным для деревянного дома». Обычная практика монтажа бытовой электросети в квартире или кирпичном доме для деревянного не годится по причине горючести материала здания

Выбор способа прокладки проводов

Существует два основных способа монтажа электропроводки: внутренний и наружный. Под внутренним способом имеется в виду прокладка скрытой электропроводки, а под наружным – открытой.

Открытая электропроводка в деревянном доме

Открытая проводка прокладывается по плинтусам, в кабель-каналах и коробах. Кабель-канал защищает электропроводку в деревянном доме от механических повреждений и маскирует ее расположение. Наружный способ отличается простотой и скоростью монтажа, а устранить неполадки и совершить ремонт электропроводки при необходимости можно будет в любое время. Для этого достаточно будет вскрыть кабель-канал и заменить испорченный отрезок проводки. Сами провода охлаждаются естественным образом и не подвержены перегреву. Кроме того, существует множество цветов и дизайнерских решений наружного способа электропроводки, поэтому всегда можно подобрать интересный вариант без ущерба для внутренней отделки деревянного дома

Эстетичность открытой электропроводки в деревянном доме будет во многом зависеть от мастерства специалистов, прокладывающих электросети, поэтому важно обращаться к квалифицированным электрикам с опытом работы. Проводка в стиле «ретро» отлично маскирует наружные провода в доме

Через равные промежутки к стене крепят изоляторы, на которые фиксируют кабель. В продаже существует специальный витой кабель, который дополняют выключателями, розетками и светильниками «под старину».

Скрытая проводка

Скрытая проводка предполагает размещение кабеля в специальных металлических трубах или гофрированных рукавах, спрятанных внутри стен и под облицовкой. При таком способе монтажа сохраняется эстетичный внешний вид отделки дома, но скрытая проводка не рекомендуется для обустройства в деревянных домах, так как достаточно сложно поддается ремонту и диагностике состояния. Однако если соблюсти все меры пожарной безопасности, это вполне приемлемый вариант даже в домах из дерева. К тому же скрытая проводка абсолютно безопасна для самих жильцов, так как исключает случаи поражения током. Металлические трубы, в которых находится кабель, надежно защищают деревянные поверхности от возгорания в случае замыкания и отличаются длительным сроком эксплуатации. Прокладку электропроводки внутренним способом можно производить только на этапе строительства. Для этого стены сверлят таким образом, чтобы в них можно было спрятать кабель. В отличие от монтажа открытой электропроводки такой способ потребует дополнительных затрат и времени на проведение работ. Прокладку кабеля необходимо сразу делать качественно и не допускать ошибок, так как нарушения впоследствии будет сложно устранить.

Подведение итогов

Применение того или иного способа прокладки проводов должно базироваться на принципе достаточности и здравого смысла, без чрезмерного усложнения системы там, где этого можно избежать. Проводка по деревянным стенам должна монтироваться по следующей памятке:

Сечение проводов и параметры защитного оборудования должны соответствовать мощности конечного потребителя.
Кабель покупаем у известного и хорошо зарекомендовавшего себя производителя. Приобретая «кота в мешке», мы рискуем купить кабель с заниженным сечением.
Используем качественные автоматы защиты от производителей с «именем». Экономия на защитной автоматике может выйти боком — в нужный момент она может просто не сработать.
Никаких «скруток», обмотанных изолентой, необслуживаемых самопальных соединений, «замурованных» в стене. По возможности: минимизируем количество распаечных коробок, стараемся провести один целый провод от автомата защиты до конечного потребителя.
