Что говорят нормативы
Правила устройства электроустановок — ПУЭ — на этот вопрос дают однозначный ответ. Скрытая проводка в пустотах перегородок из горючих материалов допустима только в металлических трубах, обладающих свойством локализации.
СНиП дает более расплывчатую формулировку, поэтому рекомендуется руководствоваться ПУЭ. Под горючим материалом подразумевается именно дерево, даже имеющее противопожарную пропитку.
Под металлической трубой — стальная или медная труба квадратного или круглого профиля, имеющая регламентированную толщину стенки — не менее 2,8 мм для любого кабеля с сечением проводников до 4 мм.
Для кабелей сечением 6-10 мм толщина стенки трубы должна составлять 3,2 мм.
При этом запрещается плотно «забивать» трубу кабелями — кабель должен занимать не более 40% просвета.
Для ввода кабеля от ЛЭП в деревянный дом используется только толстостенная стальная гильза.
Это требование обусловлено следующей ситуацией. При возникновении короткого замыкания при пробое кабеля только толстостенная труба способна выдержать вспышку до момента ее самозатухания или срабатывания защитного автомата.
Использование металлорукавов или иной «брони» из гофрированного металла или пластика для скрытой проводки в деревянном доме недопустимо по следующим причинам:
- они не обеспечивают локализацию очага возможного возгорания, так как мгновенно прогорают при вспышке;
- они не защищают проводку от зубов мышей и крыс;
- они не защищают проводку от повреждений в случае усадки деревянного дома.
Главное «неофициальное» правило качественной проводки в рубленых деревянных домах — это превалирование безопасности над внешней красотой.
Для чего нужна распределительная коробка?
Распредкоробка электропроводки в частном доме или в квартире позволит эффективно распределить нагрузку и предотвратить возможные короткие замыкания. Благодаря этому устройству всю сеть можно разделить на разные магистральные направления. В каждую комнату помещения проводится основной кабель, к нему подсоединяются точки доступа, выполненные в виде розеток, переключателей или источников освещения. В разветвительном устройстве подключаются электроцепи и линии, потребляющие энергию.
Кроме основной защиты электросетей от горения, предназначение устройства заключается в сохранности соединений проводов от различных повреждений и внешних воздействий. Наличие коробки позволяет защитить электросеть от попадания загрязнений и влаги. При отсутствии устройства в будущем возможно короткое замыкание либо ослабление контактных элементов на проводниках.
Kamepa88 рассказал о принципиальных отличиях распределительных устройств от разных производителей.
Виды распределительных устройств
Конструктивно коробки могут быть исполнены в различных вариантах:
- коробка внутренняя, заделываемая в стену, скрытной установки;
- внутренняя, для применения в открытом монтаже (может быть установлена под натяжной потолок;
- наружная, для установки снаружи, оснащена герметичной крышкой;
- с клеммниками для подсоединения или без них.
Распределительные коробки в настоящее время преимущественно изготавливаются из пластика толщиной порядка 4-х миллиметров белого или серого цвета. Ранее, да и сейчас, на старых производствах эти изделия изготавливаются из листовой стали толщиной 0,5 – 0,8 мм методом штамповки.
Основная функция распределительной коробки
Распределительнаякоробкапозволяетсократитьзатратынапровода. Еслибыеёнебыло, каждыйприборпотребленияэлектроэнергиисоединялсябыотдельнымкабелем. Отсутствиекоробкипредусматриваетувеличениеканаловукладкипроводов, авизуальноэтосмотритсянеэстетично.
Преимущество использования распределительных коробок неоспоримо, и грамотно проведенное соединение проводов обеспечит безопасность помещений. Данное устройство изолирует точки соприкосновения от воздействия горючих материалов стены.
Удобство использования коммутационной коробки обеспечивает легкость в проведении ремонта. Основная функция коробки заключается в том, что за счет неё происходит равномерное распределение электроэнергии по местам расположения основных потребителей. К тому же, такие конструкции коммутационных коробок предполагают добавление новых веток электросетей к уже имеющемуся проводу в случаях необходимости.
Разнообразие размеров и конфигураций
Вся продукция изготавливается в различных стандартных размерах. Некоторые производители учитывают индивидуальные потребности заказчиков, оговаривая типы кабельных вводов заранее при оформлении заявок. Негорючий короб фиксируются на поверхности в любом требуемом положении.
Все монтажные огнестойкие коробки обозначаются аббревиатурой КМ-О. После нее идут цифровые обозначения IP, подтверждающие ту или иную степень защищенности.
I обозначает защиту конструкции от действия частиц пыли, а также уровень электробезопасности. P – указывает на наличие влагоотталкивающих слоев на поверхности короба.
Монтаж распределительной коробки
Прежде чем проводить подключение распределительной коробки, ее надо надежно закрепить на стене. Следующие работы будут выполняться в несколько этапов:
- Планировка . Сначала составляется схема, на которой будет обозначено, какие потребители будут присутствовать в помещении. На ней должны быть отмечены места установки распредкоробок.
- Скрытый монтаж . Для такого устройства предварительно в стене делается углубление, диаметр и глубина которого должны соответствовать размерам коробки. Кроме этого, показатели зависят и от количества подключаемых кабелей. К этому месту подводятся канавки для укладки кабелей. Работы лучше проводить с помощью перфоратора, дрели либо молотка и зубила. Прежде, чем устанавливать коробку, в нее надо завести нужные провода.
- Открытый монтаж . Накладная распределительная коробка монтируется очень просто: ее крепят к поверхности стены дюбелями или привинчивают саморезами.
Монтаж электропроводки в деревянном доме своими руками: внутренние работы
Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.
Распределительный щит для эл проводки в деревянном доме

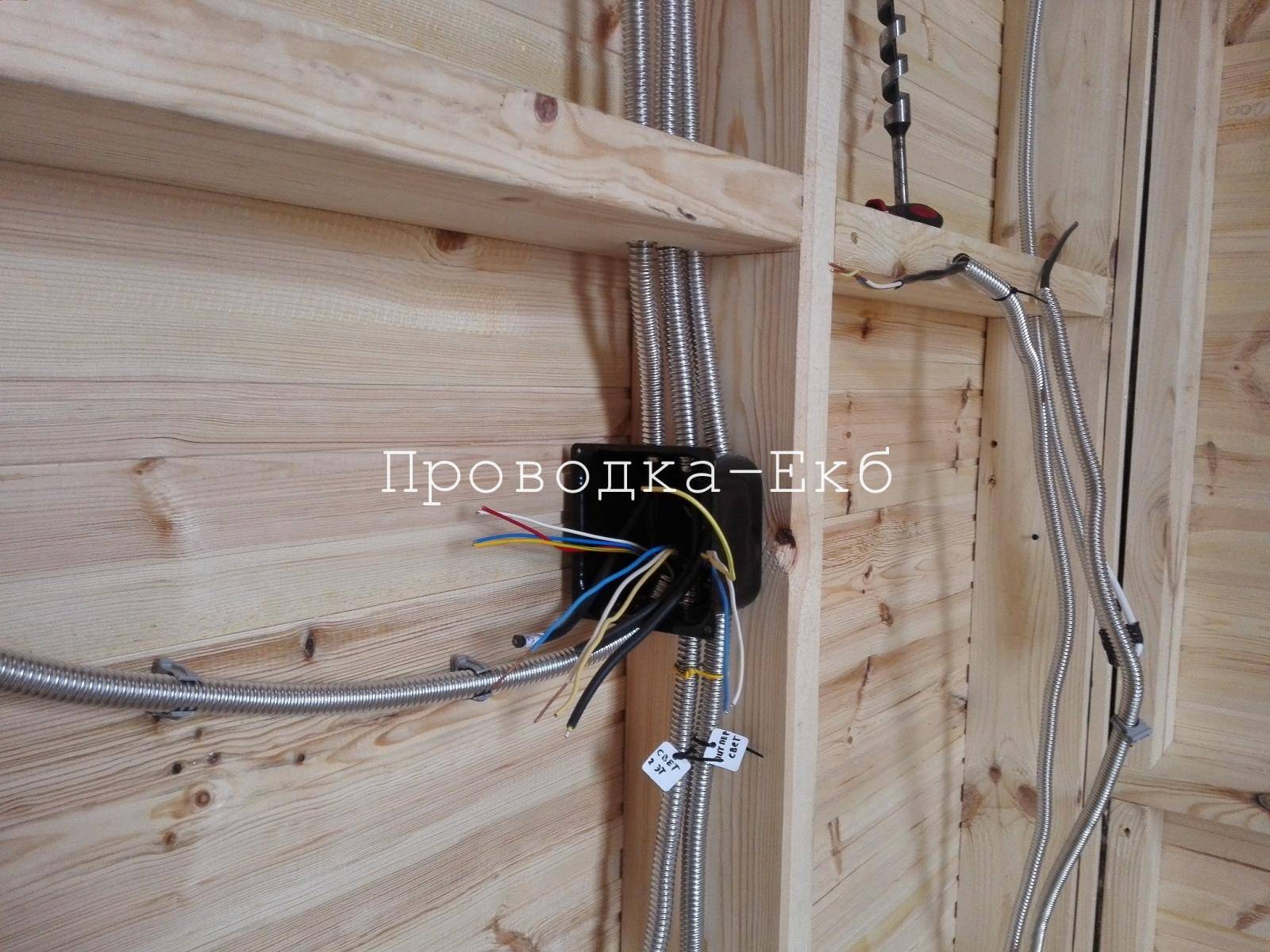

Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.
Схема электропроводки в деревянном доме
В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.
Скрытая проводка в деревянном доме: разработка проекта и определение трассы
Проект разводки электропроводки в частном доме
Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки
Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках
Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.
После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.
Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки
Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.
Кабель-каналы на мансарде частного деревянного дома
К примеру:
- при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
- для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
- минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
- 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.
Основные правила при выполнении работ
Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.
Распредкоробка: подготовка к распкайке
В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи
Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.
Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.
Соединение проводов
Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа
Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта
Правила монтажа проводов в распределительной коробке
Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.
Нормы монтажа проводки в распределительной коробке
Итак:
- Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
- Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
- Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
- Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
- Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
- Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.
Варианты соединения проводов в распределительной коробке
Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.
Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.
Соединение методом сварки
Итак:
Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.
Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.
На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.
Соединение проводов методом пайки
Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований
Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадет. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки
Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.
Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.
Соединение проводов метод опрессовки
Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.
Что сначала, штукатурка или провода?
Когда сделать разводку электрики — до или после оштукатуривания? — это спор между электромонтером и штукатуром. Для каждого удобней сначала выполнить его часть работы без всяких помех. Но если ремонтом вы занимаетесь самостоятельно, или это делает один мастер, то порядок действий будет следующим:
- Стены очищают от старой отделки. На них рисуют линии, по которым будут проходить провода, места установки подрозетников и распаячных коробок.
- Под толстые провода и гофру прокладывают штроба (канавки) по всей длине до точек выхода: выключателей, розеток. Использование гофрированных каналов обязательно, когда стены из горючих материалов. Также их применяют, чтобы была возможность вытащить и заменить провода. Прокладка кабелей в штукатурке допускается без гофры.
- Тонкие провода можно проложить прямо по поверхности без штробления, если слой штукатурного раствора их скроет.
- Далее прокладывается электропроводка и закрепляется на стене.
- Стены оштукатуривают по маякам или без них. Концы проводов, торчащие из каналов, можно смотать и закрыть пленкой.
- После высыхания стен перфоратором с коронкой высверливают места под розетки, распредкоробки и выключатели. Это делается после оштукатуривания, потому что в противном случае не ясно, на какую глубину они будут монтироваться.
- Затем делается окончательная отделка — обои или декоративная штукатурка. После этого вставляются розетки и выключатели.

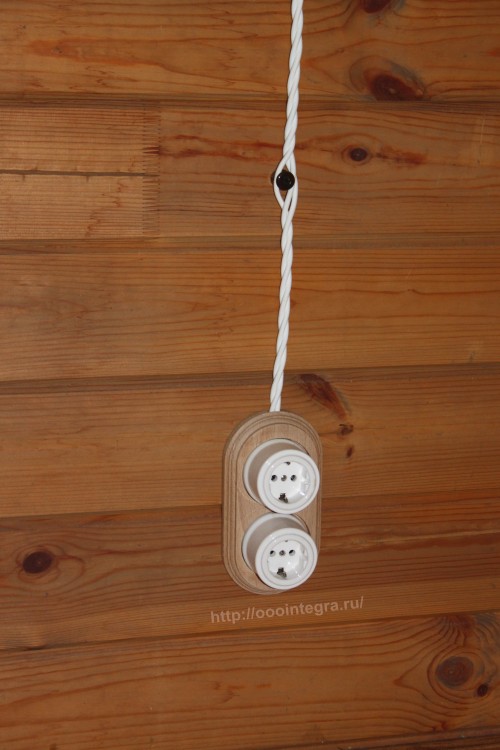

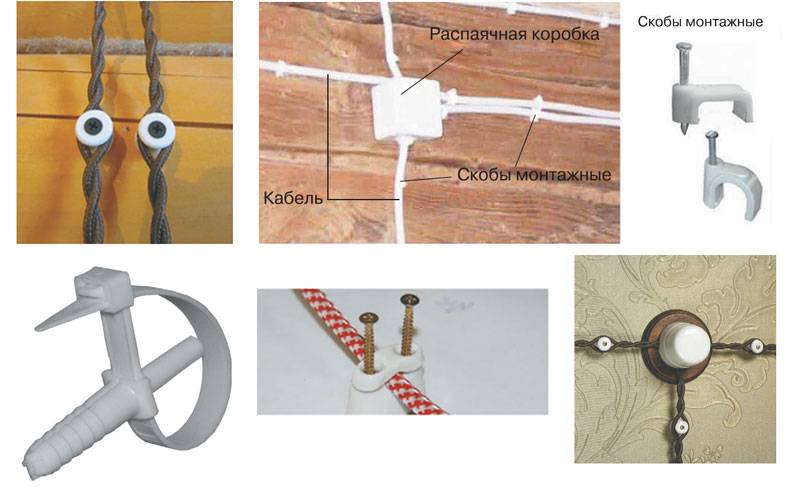

Изоляторы для наружной проводки
При прокладывании открытой электропроводки для крепления проводов используются изоляторы. Эти изоляторы выполняют простую функцию – они являются основанием, на котором крепится электрический провод. В продаже имеются как керамические изоляторы, так и пластмассовые.
Для оборудования открытой электропроводки в помещениях в стиле ретро керамические изоляторы используются как элемент дизайна. При этом используются специальные разноцветные керамические изоляторы.
Керамические изоляторы изготовляются из высококачественного материала и обладают высокими эксплуатационными характеристиками:
- имеют высокую твердость и прочность;
- устойчивы к изменению температуры и влажности;
- имеют высокие диэлектрические характеристики;
- имеют большой срок службы.
При монтаже открытой проводки на изоляторах необходимо выполнять следующие требования:
- от края розетки, выключателя или распаечной коробки изолятор должен находиться на расстоянии около 4 см;
- при горизонтальном расположении проводов на один метр проводки должно приходиться не менее 5 изоляторов. При вертикальном расположении проводов это расстояние может быть несколько больше;
- при повороте провода надо использовать 2 изолятора, расположенных под углом в 45 градусов.
Как поставить забор из профнастила? Ответ на этот вопрос вы узнаете, прочитав данную статью.
А здесь статья про кирпичные заборы.
Распаечная коробка для наружной и скрытой проводки: виды, классификация + инструкция по монтажу
Традиционный элемент электрических сетей – распаечная коробка для наружной и скрытой проводки, защищающая токоведущие проводники (кабеля) в точках их соединения. Она имеет простую конструкцию и не вызывает сложностей с монтажом, главное – правильно подобрать аксессуар
А вот этому вопросу стоит уделить особое внимание
Выбирая электротехнический элемент, необходимо учесть ряд важных параметров. Среди них: тип электропроводки, материал стен и самой распаечной коробки, а также другие факторы.
Мы подскажем вам, как не запутаться в многообразии предложений, поможем подобрать оптимальный вариант и выполнить грамотный монтаж.
Способ монтажа
В зависимости от того, какая схема распределительной коробки используется и как она устанавливается, различают наружные и внутренние боксы.
Для внутренней установки используются модели под скрытую проводку. Они ставятся в предварительно обустроенной ячейке, которую высверливают, например дрелью с коронкой. В гипсокартоне и других более мягких листовых материалах место для монтажа требуется аккуратно вырезать.
Какие бывают клеммные колодки – фото и видео подключения клемм и советы по выбору производителя
Боксы для соединения проводки могут быть разных видов. Они выбираются в зависимости от поставленной задачи в процессе электромонтажа.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Как соединять провода в распределительной коробке? В зависимости от того, какая схема распределительной коробки используется и как она устанавливается, различают наружные и внутренние боксы. Спрашивайте, я на связи!
Şərh • 31
Из вагонки-то подрозетник никуда не денется, а вот подрозетник вместе с вагонкой вполне может! Совсем, конечно, не оторвётся, но вот разболтаться может. А вообще, в остальных комнатах я закладные не ставил. Если вагонка с розеткой разболтается, дополнительно зафиксирую её тонким саморезом к обрешётке и зашпаклюю. К стати в ГКЛ подрозетники держатся достаточно хорошо. Правда я ГКЛ на стены монтирую в два слоя. Никогда закладные не ставил и проблем не было.
а разве не нужно немного заглубить подрозетник в вагонке, на 1-2 мм.? Например, шлифовальным диском или фрезером.
Рамки у розеток разные, в зависимости от производителя. Бывают такие, что из-за толщины ободка подрозетника не прижимаются плотно к поверхности. У меня с этим всё замечательно! Рамки плотно прижимаются к вагонке.
скрытая проводка в деревянных конструкциях разрешена только в металлорукавах! подрозетник не влияет на пожарную безопасность. в принципе, все сделано не правильно, хоть и акуратно
А негерметичный подрозетник в деревянном доме, как раз очень сильно влияет на пожарную безопасность. Подрозетники должны быть герметичными.
Понимаю, что уже поздно, но все-таки, купи себе стриппер) кабель до 8мм зачищает на ура, в том числе снимает внешнюю изоляцию не повреждая изоляцию жил))
Да нет, не поздно! Мне ещё в распаечных коробках зачищать. Объём огромный. Только вот кабель 10 мм. Да и внешняя оболочка ВВГ нг- LS достаточно прочная. Я этим ножом теперь только вдоль делаю разрез. Настраиваю его на минимальную толщину внешней оболочки и режу вдоль. Разделываю, и внешнюю оболочку откусываю бокорезами. Я сейчас озадачен выбором пресс клещей. Сначала в распаечных коробках хотел делать скрутки и пропаивать, но потом передумал. Решил гильзовать. Выбираю оптимальный вариант цена-качество. Смотрел даже гидравлические, но народ пишет, что некоторые модели начинают подтекать в первые же недели работы.
Инструмент для круглого кабеля
На горючих основаниях только стальные трубы, в том числе стальные подрозетники. Шлейф розеток запрещен! Надеюсь хата сгорит.
@Evgeny Romanov можно использовать кабель канал и в него установить внутренние розетки
@Evgeny Romanov Благодарствую!
Если на стенах каркаса внутри отсутствует ОСП, то подрозетники глубиной 50 мм можно будет установить. Утеплитель не такой жёсткий, чтобы этому помешать. В крайнем случае, можно вырезать участок плёнки, убрать немного утеплителя за подрозетником и сделать заплатку из пароизоляции или ветрозащиты. Также можно вырезать и ОСП, если она есть. Я так сделал на мансардном этаже. У накладных розеток в общем недостатков нет, даже можно найти вполне симпатичные. Единственной сложностью может стать формирование, например, блока из 4-х розеток. Особенно, если в блоке нужно разместить TV розетку или розетку для витой пары. Блоки управления тёплым полом чаще всего для скрытой проводки. Всё это сделать можно, только вот в магазинах не всегда всё есть в наличии. С розетками для скрытой проводки в этом плане попроще. Если все розетки и комплектующие для открытой проводки, которые Вам необходимы, есть в продаже, делайте накладные.
Провод (кабель) для электропроводки в деревянном доме: правила выбора и применения
После подготовки схемы скрытой проводки и указания мест разветвления нужно определиться с проводом, применяемым в процессе монтажа.
В деревянных домах применяются специальные провода, обозначаемые буквами ВВГнг (А) или ВВГнг-П (А).
Как найти скрытую проводку в стене квартиры прибором и без
Проводники выполнены из меди, одножильные с количеством проводов до пяти. Особенность кабеля — двойная изоляция:
- Внутренняя часть изготовления с применением ПВХ, изолирующего токоведующие части друг от друга. Для удобства монтажа каждый провод имеет свой оттенок.
- Внешняя изоляция покрыта защитным слоем из композитного материала, обеспечивающего стойкость к огню. Ее особенность состоит в прочности и гибкости, что исключает трудности в протягивании кабеля по трубе с помощью троса.
Оптимальный температурный режим от -50 до +50 градусов Цельсия. Преимущества изоляционного слоя состоит в защите от коррозии, отсутствие реакции с химическими компонентами, стойкость к деформации при перепаде температур. Устойчивость к горению подтверждается требованием ГОСТ Р МЭК 60332-3-22.
Можно выбрать и другие виды кабелей:
- ВВГнг LS или ВВГнг-П LS — дополнительная стойкость к некоторым веществам (к примеру, хлористому водороду);
- NYM — медный кабель, который отвечает требованиям ГОСТ 22483 и отличается усиленной изоляцией в три слоя. Жилы изолируются разноцветным ПВХ, а после оборачиваются в специальную защиту, обладающую огнеупорными качествами. Количество жил в таком изделии — до пяти. При изготовлении применяется современная немецкая технология, гарантирующая высокое качество продукции.
При выборе кабеля для скрытой проводки нужно учесть особенности помещения и не экономить деньги на покупку качественного товара.
Распределительные коробки
Их еще называют распаечными. Служат для расключения проводов внутри помещений. Что это означает? К примеру, когда основной силовой кабель входит в комнату, от него необходимо запитать несколько электрических точек — розеток.
Распределительная коробка для наружной установки
Жилы основного кабеля оголяются, и к нему при помощи скрутки или специальных клемм подсоединяются провода, ведущие к точкам. Место, в котором происходит это разветвление, заключается в коробку, которая крепится на стене или монтируется в нее. Эта коробка и называется распределительной. Изготовляют их из полипропилена, не распространяющего горение, или из металла. Различают коробки для скрытой и открытой установок. Первые заделываются в стену, оставляя видимой лишь крышку, вторые крепятся днищем прямо на подстилающую поверхность.
Распределительная коробка для встроенного монтажа
Определиться в выборе распределительной коробки очень просто. Если проводка скрытая, то и коробка будет погружена в стену, а когда используется открытая проводка, то и коробка будет соответствующей. Величина коробок зависит от количества входящих и выходящих кабелей. Входные отверстия часто заслонены пластиковыми мембранами, которые выламываются при монтаже кабеля.
Распаечная коробка наружной установки с сальниками и шиной
Для защиты соединений от влаги эти отверстия комплектуются специальными резиновыми сальниками. Открытые коробки имеют входы, подходящие под размеры гофры или труб ПВХ, что позволяет компоновать с их помощью любые электрические системы.

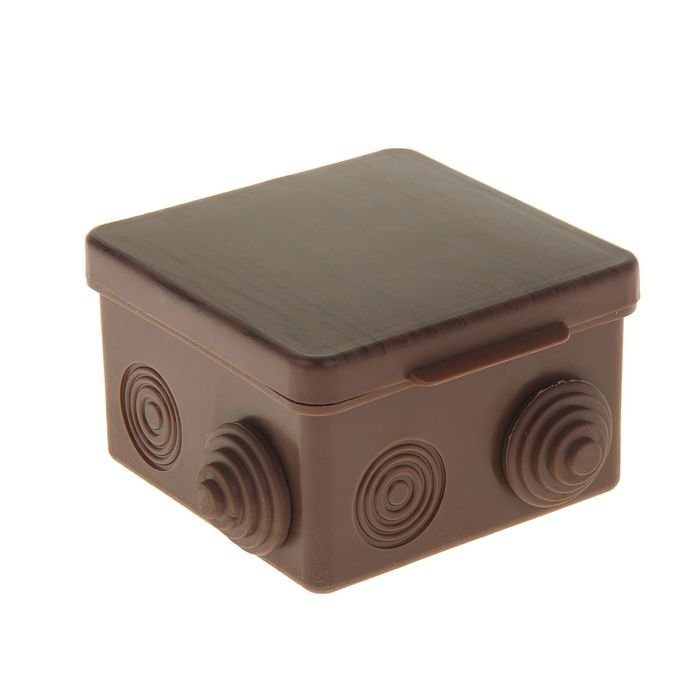

Наружная распаечная коробка с сальниками
Распределительные коробки разделяются по степени защищенности от влаги и пыли. Информацию о степени защиты можно увидеть на самой коробке или в инструкции.

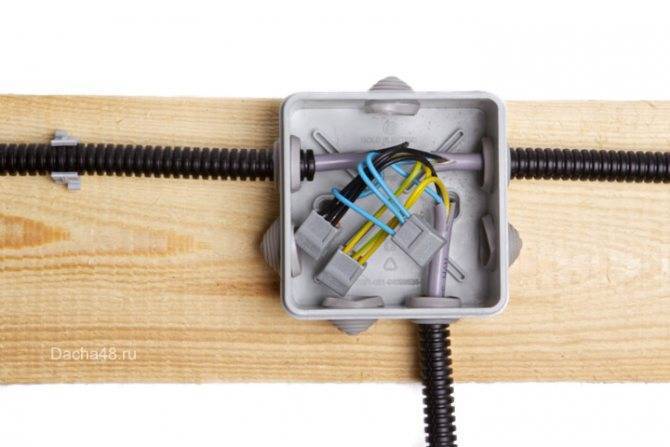

Распределительная коробка с гофрой — открытая установка
Но вернемся к проводам на изоляторах
Повторяя стиль 1920–1940 годов, дизайнеры разработали целую систему, где проводка ретро безопасно размещается на керамических катушках, отлично вписываясь в бревенчатый дизайн. Безопасность в первую очередь обеспечивается применением специальных материалов: провод для ретро проводки не только красивый, но и негорючий. Внутренняя изоляция из традиционных материалов, не поддерживающих горения, а наружная (якобы тканевая) оплетка — из стекловолокна. Для нормальной коммутации предусмотрены пожаробезопасные коробочки, которые незаметно прячутся под потолком.
Правда для открытой проводки есть ограничения. Сечение провода не может быть выше 2.5 мм². Это несколько ограничивает мощность конечных устройств. Особенно если рабочее напряжение в домашней сети 12 или 24 вольта. Сила тока в сравнение с привычными 220 V возрастает почти в десять раз.
Виды распределительных коробок
Распределительная электрокоробка выпускается в оконечном и проходном варианте. Многопостовая секция получается соединением необходимых коробок, указанных двух типов. Зачастую изделие классифицируется по типу монтажа. Есть внешняя и внутренняя модель, для открытой и скрытой проводки.
К сведению! Кроме классификации по типу монтажа, существует градация распределительных коробок по назначению, безопасности. Такая классификация действует в помещениях, где нужно защитить большое количество промышленного электрооборудования от агрессивной внешней среды.
По безопасности бывают изделия классические, пылезащищенные, брызгозащищенные и пожаростойкие, имеющие повышенную прочность. Первые применяются в обычных, производственных помещениях снаружи. Рассчитаны на стандартный показатель напряжения 220 В. Имеют крышку без прокладки из резины и стандартные резиновые уплотнительные каемки. Вторые предназначены для объектов, где находится высокое содержание пыли и требуется защитить провода от нее, чтобы система электроснабжения работала и исправно.
Брызгозащитные распределительные коробки с клеммами используются для скрытой проводки в помещениях, где высокая влажность воздуха. Они покрыты специальными резиновыми прокладками и уплотнителями. Пожаростойкие, применяются там, где производятся пожароопасные работы.
Вариант размещения и способ крепления
Внешняя модель закрепляется поверх стены. Такой вариант используется при оборудовании офисных, промышленных и коммерческих помещений. В частном доме такими распределительными коробками оборудуют подсобки и комнаты технического назначения.
Внутренняя модель предназначена, чтобы закреплять провода в проеме стенки или перегородочных пустотах так, чтобы проводка, которая была проложена в каналах, не выходила наружу. Крышка на таком изделии после монтажа или проводного соединения скрывается с помощью штукатурки или шпаклевки.
Наиболее популярен навесной способ крепления, но есть и напольный. Как правило, второй чаще всего используется в промышленности.
Обратите внимание! По способу закрывания есть модель с простой крышкой и крышкой, закрывающейся шурупом или винтом
Форма и размеры изделия
По форме распределительная коробка бывает круглой, квадратной, прямоугольной, с гладкими, перфорированными, конусными стенками. По защите корпуса бывает не защищенной, защищенной и герметичной. По размерам маленькая, средняя и большая. По способу ввода кабеля есть изделие для трубы, гофры, кабеля.
Количество и размеры отверстий в корпусе
Согласно номенклатуре, есть распаячная модель. Она используется для разводки электричества в доме, промышленном цеху. В ней находится от двух до четырех отверстий. Есть распределительная модель с шестью корпусными отверстиями для узловых кабельных соединений.
К сведению! Также имеется установочная модель. Это подрозетник. В ней 2-6 отверстий.
Материал
Распределительная клеммная коробка бывает в основном пластиковой и металлической. Пластик имеет отличные диэлектрические свойства, он дешевый. Изделия из него выпускаются разных форм и размеров. Они комплектуются резиновыми уплотнителями, монтажными планками и фиксирующими винтами. Модели долговечны, поскольку пластик не разрушается естественным образом.
Металлическая распределительная коробка используется на складе, в ангаре, мастерской и промышленном секторе. Она применяется там, где нужно не только прикрепить электропровода, но и защитить их от неблагоприятных факторов производственных помещений. Изделия из металла создаются штамповкой, последующей грунтовкой и окраской. Фиксация крышки достигается винтовым соединением. Герметичность конструкции повышается резиновыми уплотнителями и крышками.
Обратите внимание! Коробки из пластика обладают достойной степенью защиты оболочки. Литой фторопласт или пропилен устойчив к действию химических веществ
Неметаллические изделия могут находится в повышенной влажности на протяжении длительного времени. Они не подвержены коррозии по сравнению с металлом. По прочности пластик уступает металлу.
