Как определить, пучинистый грунт или нет

Замена пучинистого грунта на непучинистый

В тех случаях, когда участок земли состоит из пучинистого грунта, прибегают к комплексу мероприятий, которые будут направлены на уменьшение пучения грунта или снижение нагрузки на фундамент здания. К таким мероприятиям можно отнести конструктивные, инженерно-мелиоративные, термохимические. Наибольший интерес представляют те из них, которые коренным образом меняют свойства самого грунта. В первую очередь это частичная или полная замена грунта на непучинистый.

Полностью заменять слой почвы на весь уровень промерзания нецелесообразно. Учеными доказано, что в нижней трети данного слоя вода практически не замерзает, а если и замерзает, то не дает пучение. Таким образом проводить замену необходимо только на верхние две трети слоя. Данные мероприятия рекомендуется осуществлять только одновременно с засыпкой пазух, если помещения дома отапливаемые. Делается это с наружной стороны, чтобы защитить фундамент. В том случае, если здание и помещения в нем не отапливаемые, то засыпка проводится как снаружи, так и изнутри. Если требуется только небольшая подсыпка, чтобы довести показатели грунта до требуемых, то применяется подсыпка из непучинистого грунта без полной его замены.

Воздействие сил морозного пучения на фундамент

Силы морозного пучения действуют не только на основание фундамента, но и на его боковые стенки, ведь грунт увеличивается в объеме не только под основанием фундамента, но и вокруг него. Грунт, находящийся вокруг фундамента, зимой примерзает к его стенкам и при движении тянет его за собой. Таким образом, всю силу пучения можно разложить на две составляющие: одна действует на основание (нормальная составляющая), вторая на стенки (касательная составляющая). Чем глубже закладывается фундамент, тем меньше сила пучения, которая действует на основание фундамента. Но вместе с тем боковая поверхность увеличивается и с ней увеличивается суммарная касательная сила, действующая на стенки фундамента. Воздействие касательного пучения может быть очень значительным – до 5-7 т на квадратный метр. Этого хватит, чтобы выдавить из грунта глубоко заглубленный фундамент, на котором возведен легкий каркасный дом, вес которого не способен уравновесить действие пучения. Поэтому заглубление фундамента на глубину ниже глубины промерзания совсем не гарантирует его устойчивость к пучению. Например, столбчатый фундамент деревянного каркасного дома, заглубленный на два метра, будет выталкиваться вверх касательными силами морозного пучения, основания столбиков фундамента будут отрываться от слоя грунта, на который они опирались, грунт будет сыпаться в образовавшийся зазор и заполнит его. Весной, когда земля оттает, столбику некуда будет опускаться, он так и останется в “приподнятом” состоянии, а на следующий год история повторится.

• Существует две крайности:
• Глубоко заглубленный фундамент: на его основание не действуют силы пучения, зато на его боковую стенку их воздействие максимально. Заглубленные фундаменты применяются для строительства кирпичных, каменных и бетонных домов, вес которых должен уравновесить действие касательных сил пучения.
• Мелко заглубленный фундамент: на его основание силы пучения действуют в полной мере, но зато минимально их касательное воздействие на боковые стенки. Такие фундаменты применяются для строительства каркасных, щитовых и деревянных домов.

График зависимости силы пучения от глубины заложения фундамента

На рисунке показана зависимость величины сил пучения от глубины заложения фундамента. Из него видно, что максимальной силе пучения будет подвержен фундамент, заложенный на глубину около 0,5 м – поэтому это наименее подходящая глубина.

6 Оборудование и приборы

6.1 В состав установки для определения относительной деформации морозного пучения должны входить: — устройство для создания, поддержания и контролирования заданных условий промораживания образца грунта ; — устройство для измерения температуры образца грунта (термодатчики, прибор для измерений температуры); — механизм для вертикального нагружения образца грунта (рычажные, гидравлические, пневматические, электромеханические и др. прессы); — устройство для измерения вертикальных деформаций образца грунта (индикатор часового типа, датчик положения, прибор для автоматической записи деформаций и т.п.); — поддон с водой, заполненный капиллярно-пористым материалом, и система подачи воды; — устройство, обеспечивающее поддержание положительной температуры воды в поддоне (термодатчик, тэн, терморегулятор и т.п.); — обойма для помещения образца грунта; — теплоизоляционный кожух. Схема установки для определения степени пучинистости грунта приведена в приложении Б.

6.2 Конструкция установки для определения степени пучинистости грунта должна обеспечивать: — промораживание образца грунта с требуемой скоростью; — возможность вертикального нагружения образца грунта давлением, равным давлению от собственного веса грунта на горизонте отбора образца или предполагаемому давлению от сооружения на заданной глубине; — термическое сопротивление теплоизоляционного кожуха не менее 0,8 м·К/Дж; — поддержание положительной температуры воды в поддоне.

6.3 Измерительные устройства (приборы) должны обеспечивать: — измерение вертикальной деформации образца грунта с погрешностью не более 0,1 мм; — измерение температуры образца грунта с погрешностью не более 0,2 °С.

6.4 Внутренний диаметр обоймы цилиндрической формы для помещения образца грунта должен быть не менее 100 и высота не менее 150 мм. Внутренняя поверхность обоймы должна быть гладкой, гидрофобной и обладать антифрикционными свойствами. Прочность обоймы на разрыв от внутреннего бокового давления должна быть не менее 0,1 МПа.

6.5 В качестве капиллярно-пористого материала для поддона обоймы может быть использован чистый мелкозернистый песок, корборунд и т.п. Высота слоя капиллярно-пористого материала должна составлять 50 мм.

Непучинистый тип почвы

Проверка почвы – ответственный этап всей работы строителя. Перед тем как непосредственно возводить фундамент для дома, требуется знать, что такое пучение. Итак, непучинистым называется такой грунт, который не подвергается морозному пучению. Пучение включает в себя такое понятие, как степень пучинистости. Она показывает насколько почва может увеличиваться в объеме в результате замерзания при низкой температуре.

Непучинистые – это грунты, которые имеют степень пучинистости менее 0, 01.

Уровень и глубина залегания грунтовых вод.

Это свидетельствует о том, что при промерзании земли на глубину 1 м, почва увеличивается в размерах менее чем на 1 см.

Почему же происходит это явление? Все довольно просто. В холодный период года (осень или зимой) вода, которая находится непосредственно в почве, начинает замерзать, превращаясь в лед. По законам физике лед имеет меньшую плотность, нежели вода, поэтому объем его увеличивается. Это и называется пучением. Увеличенный по сравнению с исходным состоянием грунт способен оказывать на фундамент большое давление и изменять его расположение, то же самое касается и всего здания. Кроме того, влага, попавшая непосредственно в сам фундамент, способна его постепенно разрушать и приводить в негодность. Все это характерно для пучинистого грунта. Для непучинистого грунта – все иначе.

Армирование и вязка

Арматура необходима для усиления ленты и компенсации осевых растягивающих усилий. Лента неустойчива на изгиб, а нагрузки пучения проявляются именно таким образом, поэтому создание армпояса является важнейшим этапом.

Основные функции выполняют горизонтальные стержни. Они размещаются на глубине 2-5 см от поверхности бетона. Для поддержки их в необходимом положении до момента заливки применяется вертикальная арматура — хомуты, предназначенные для фиксации положения стержней в составе пространственной решетки.

Рабочие стержни имеют толщину 12-16 мм, вспомогательные — 6-8 мм.

Сборка каркаса производится методом вязки мягкой стальной проволокой. Выполняются скрутки, образованные кусками проволоки длиной 25-30 см, сложенными пополам. Проволока обхватывает соединение прутков и скручивается на 4-6 оборота с помощь. специального крючка.

Такой способ прост и не требует использования специального оборудования.

Определение степени пучинистости грунтов

Наиболее достоверные данные о степени пучинистости грунтов могут быть получены на основе испытаний на площадке строительства.

При отсутствии опытных данных, степень пучинистости грунта в месте строительства допускается определять по физическим характеристикам грунтов, установленным при лабораторных испытаниях

— типу грунта и его разновидности, уровню подземных вод и пластичности грунта (показателю текучести).

При самостоятельной оценке

степени пучинистости грунта, во избежание ошибок в выборе конструкции фундамента, рекомендуется принимать наиболее неблагоприятные грунтовые условия.

Для этого используем следующий метод оценки:

1. В непосредственной близости от пятна застройки здания копаем один — два шурфа глубиной не менее 1,5 м. Визуально определяем тип грунта (песчаный или глинистый). Для определения типа грунта в домашних условиях можно порекомендовать такой простой тест: небольшую порцию грунта обильно смачивают водой, затем из полученной массы между ладоней рук скатывают жгут и загибают в кольцо. Из песка жгут скатать не получится. Кольцо из супеси рассыпается на мелкие фрагменты, из суглинка на 2 — 3 части, из глины — кольцо остается целым.

2. Осенью (не раньше августа) определяем уровень подземных вод (УПВ) следующими способами:

Узнаем, есть ли поблизости колодцы, скважины, котлованы и на какой глубине стоит вода в них. Как место расположения колодца, скважины соотносится по высоте с Вашим участком, выше или ниже его? Насколько? Простые вычисления могут позволить Вам определить этот УПВ.

Уточняем у соседей, если они есть по близости — есть ли у них подвалы, сухо ли там, если есть вода, то когда она появляется и как опять же это соотносится с вашим участком.

Для точного определения, можно просто откопать шурф глубиной 1,5-2 м. Если вода в шурфе не появилась, то на дне шурфа бурят скважину садовым буром еще на 1,5 м. Если появилась вода, замеряют расстояние от поверхности грунта до уровня залегания подземных вод. Это и будет УПВ.

3. Расчитываем Z — глубину залегания уровня грунтовых вод, считая от подошвы слоя сезонного промерзания грунта под фундаментом. Для этого из полученной величины УПВ вычитаем расчётную глубину промерзания грунта. Например: На участке УПВ=2,4 м. Расчетная глубина промерзания грунта под фундаментом дома — 0,7 м. (пример расчета здесь). Тогда, величина Z=2,4 м. — 0,7 м. = 1,7 м.

3. Определяем условия увлажнения грунтов по виду рельефа — таблица 1.

4. По таблице 1., зная степень влажности и величину Z, определяем степень пучинистости грунта на площадке строительства.

Таблица 1. Определение степени пучинистости грунта.

Увлажнение грунта	Значение Z, м	Степень пучинистости грунта
Условия увлажнения по виду рельефа	Степень влажности	Глинистый	Песчаный
Сухие участки — возвышенности, всхолмленные места, водораздельные плато.	Грунты сухие — увлажняются только за счет атмосферных осадков.	> 2	> 1	Слабо пучинистый
Сухие участки — слабо всхолмленные места, равнины, пологие склоны с затяжным уклоном.	Грунты влажные — увлажняются за счет атмосферных осадков и верховодки, частично подземными водами.	> 1,5	> 0,5	Средне пучинистый
Мокрые участки — пониженные равнины, котловины, межсклоновые низины, заболоченные места.	Грунты влагонасыщенные — увлажняются за счет атмосферных осадков и подземных вод, в том числе верховодки.	< 1,5	< 0,5	Сильно пучинистый

Степень пучинистости грунта определяется по худшему из двух показателей — степени влажности или значению Z.

Например, имеем на участке грунт глинистый, по условиям рельефа определяем степень влажности — грунты сухие. По этому показателю грунт вроде бы можно отнести к слабопучинистому. Но величина Z=1,7 м. (1,7>1,5), и по этому параметру грунт на участке следует отнести к среднепучинистому.

Товары для строительства и ремонта

⇆

В этих же условиях, но при Z=2,5 м. (>2) — этот же грунт будет слабопучинистым.

Эта оценка грунта будет весьма приблизительной

— степень пучинистости для некоторых разновидностей грунтов будет смещена в неблагоприятную сторону.

При залегании под подошвой фундамента (в пределах расчётной глубины промерзания) грунтов различной консистенции степень пучинистости этих грунтов в целом принимается по средневзвешенному значению.

Откуда берутся подземные воды и что такое верховодка читайте в статье «Подземные воды, верховодка и фундамент».

Среди главных достоинств железобетонных свай выделим следующие:

НАДЕЖНОСТЬ

– Срок службы 100 лет и больше;
– ЖБ сваи не ржавеют;
– Высокая несущая способность: до 60 тонн на сваю;
– ЖБ сваи не взрыхляют, а уплотняют грунт при забивке;
– Сваи заводского изготовления в соответствии с ГОСТ (на каждую партию свай выдается паспорт качества).

ОТСУТСТВИЕ ОГРАНИЧЕНИЙ

– Подходят для любого типа грунтов и участков любой сложности (даже для участков с уклоном и сложным рельефом);
– Возможность монтажа 365 дней в году, в любое время года и в любую погоду;
– Никаких дополнительных земляных работ. Сохраняется уникальный ландшафт участка;
– Оборудование “Стройматик” имеет возможность работать с любыми типами свай: железобетонные сваи, деревянные сваи, труба, шпунт Ларсена и другой профиль.

ВЫГОДА

– Стоимость железобетонных свай в незначительной степени зависит от цен на металл;
– Быстрый монтаж (от 1 дня). Можно продолжить строить в тот же день
– Широкий спектр использования железобетонных свай: заборы и ограждения, фундаменты для домов, террас, бань, причалов и пирсов, берегоукрепление, основания для световых опор, фундаменты для ангаров, складов, ферм и прочее.

Заказывайте фундамент на ж/б сваях «под ключ» в строительной сети «СТРОЙМАТИК» по телефону 8(800)550-42-27.

Типы

Что такое пучинистый и не пучинистый грунт — вопрос, ответ на который можно дать, если понимать, за счет чего внутри почвы происходят такие процессы. Все дело в том, что распирание (пучение) происходит за счет замерзших внутри почвы капель воды. А значит, она должна эти капли в себе задерживать.

Поэтому основные свойства грунта, которые приводят к пучению, это капиллярная активность и способность фильтровать воду. Если почва рыхлая, к примеру, с большим содержанием песка, то вода через нее легко проходит в нижние водные горизонты, не задерживаясь. Такие грунты не относятся к категории пучинистых.

А вот те типы почв, в которых вода задерживается, относятся к категории «пучащие». Это глина, суглинок и супеси. Но тут есть момент, связанный с капиллярной активность. У песчаных типов она ниже, потому что песок втягивает в себя атмосферные осадки на глубину 30 — 40 см. При этом глиняные типы постепенно всасывают влагу на глубину до 1,5 м. Поэтому в первом случае можно обойтись отмостками вокруг фундамента с шириною 1 м, во втором величину придется увеличить до 1,5 — 2,0 м. Это к вопросу, как бороться с пучинистостью.

При высоком уровне расположения грунтовых вод, даже непучинистые почвы могут дать расширение. Поэтому к вспучиванию грунта надо относиться с точки зрения наличия или отсутствие факторов, которые приводят к такому свойству земли. Сюда же можно добавить и расположение дома. Если он возводится на участке с уклоном, то велика вероятность, что такой рельеф приведет к пучению некоторых отрезков, особенно расположенных внизу.

Не забываем и о регионе, где строится дом. Если это юг, где уровень промерзания почвы невелик, то можно о пучении не говорить. Даже глиняные основы, покрытые стандартной отмосткой, легко противостоят низким температурам зимой. На севере это выражается ярче. В некоторых северных регионах земля промерзает до 2 — 2,5 м, а значит, пучение грунта имеет место быть в независимости от типа почвы.

Характеристика непучинистого грунта и особенности возведения фундамента

Как уже было сказано выше, фундамент наиболее оптимально возводить на безопасных почвах. К непучинистой почве относится скальный и обломочный грунт. Последний образуется в результате разрушения горных пород. к нему можно отнести гравий и щебень. По большей части это крупнозернистые материалы. Нередко они используются в строительном деле. В эту группу грунта входит и средне и крупнозернистый песок. Существует некоторая зависимость между пучением грунта и размерами его частиц. Чем они больше, тем боле безопасной является данный слой почвы и тем меньшее воздействие он оказывает на фундамент.

Схема устройства песчаной подушки в качестве опорной площадки.

Укладывается фундамент при таком типе почвы по следующей технологии. Не зависимо от глубины промерзания грунта и влажности его, он возводится мелко, то есть не глубоко. Это позволяет сэкономить время и силы на проведение земляных работ. При наличии скальной породы фундамент можно совсем не обустраивать. В некоторых странах Европы, например в Черногории, отдельных регионах Германии и Финляндии дома строят без фундамента благодаря именно этим особенностям местности. При наличии крупно песчаного грунта толщина бетонного фундамента составляет всего около 20 см.

Несомненно, эти расчеты актуальны только для небольших домов, а не для многоэтажных конструкций. После заливки бетона, когда он затвердеет, можно сразу возводить цоколь здания или же стены. В других случаях, когда характер грунта другой, вырывается траншея глубиной 50-70 см. После этого она засыпается несколькими слоями крупнозернистого песка, каждый толщиной по 15-20 см

Важно, что все слои тщательно поливаются водой. Что касается того, какой можно строить фундамент, то здесь нет никаких ограничения

Он может быть монолитным (плитным), столбчатым или ленточным. Для пучинистого же грунта наиболее оптимален столбчатый фундамент или основание анкерного типа, так как в этом случае нагрузка, в том числе действие касательных сил, на фундамент будет минимальным.

Непучинистый тип почвы

Проверка почвы – ответственный этап всей работы строителя. Перед тем как непосредственно возводить фундамент для дома, требуется знать, что такое пучение. Итак, непучинистым называется такой грунт, который не подвергается морозному пучению. Пучение включает в себя такое понятие, как степень пучинистости. Она показывает насколько почва может увеличиваться в объеме в результате замерзания при низкой температуре.

Уровень и глубина залегания грунтовых вод.

Это свидетельствует о том, что при промерзании земли на глубину 1 м, почва увеличивается в размерах менее чем на 1 см.

Почему же происходит это явление? Все довольно просто. В холодный период года (осень или зимой) вода, которая находится непосредственно в почве, начинает замерзать, превращаясь в лед. По законам физике лед имеет меньшую плотность, нежели вода, поэтому объем его увеличивается. Это и называется пучением. Увеличенный по сравнению с исходным состоянием грунт способен оказывать на фундамент большое давление и изменять его расположение, то же самое касается и всего здания. Кроме того, влага, попавшая непосредственно в сам фундамент, способна его постепенно разрушать и приводить в негодность. Все это характерно для пучинистого грунта. Для непучинистого грунта – все иначе.

Свойства пучинистых грунтов и их классификация

Пучинистые грунты — проблема номер один для строителей. Зимой, когда приходят холода, они увеличиваются в размерах, сжимая фундаменты и приподнимая их. Вследствие чего, на конструкции последних появляются трещины. Борются с этим явления по — разному, но чтобы начать борьбу, нужно понять, что это такое.

Что такое пучинистый и не пучинистый грунт — вопрос, ответ на который можно дать, если понимать, за счет чего внутри почвы происходят такие процессы. Все дело в том, что распирание (пучение) происходит за счет замерзших внутри почвы капель воды. А значит, она должна эти капли в себе задерживать.

Поэтому основные свойства грунта, которые приводят к пучению, это капиллярная активность и способность фильтровать воду. Если почва рыхлая, к примеру, с большим содержанием песка, то вода через нее легко проходит в нижние водные горизонты, не задерживаясь. Такие грунты не относятся к категории пучинистых.

А вот те типы почв, в которых вода задерживается, относятся к категории «пучащие». Это глина, суглинок и супеси. Но тут есть момент, связанный с капиллярной активность. У песчаных типов она ниже, потому что песок втягивает в себя атмосферные осадки на глубину 30 — 40 см. При этом глиняные типы постепенно всасывают влагу на глубину до 1,5 м. Поэтому в первом случае можно обойтись отмостками вокруг фундамента с шириною 1 м, во втором величину придется увеличить до 1,5 — 2,0 м. Это к вопросу, как бороться с пучинистостью.

При высоком уровне расположения грунтовых вод, даже непучинистые почвы могут дать расширение. Поэтому к вспучиванию грунта надо относиться с точки зрения наличия или отсутствие факторов, которые приводят к такому свойству земли. Сюда же можно добавить и расположение дома. Если он возводится на участке с уклоном, то велика вероятность, что такой рельеф приведет к пучению некоторых отрезков, особенно расположенных внизу.

Не забываем и о регионе, где строится дом. Если это юг, где уровень промерзания почвы невелик, то можно о пучении не говорить. Даже глиняные основы, покрытые стандартной отмосткой, легко противостоят низким температурам зимой. На севере это выражается ярче. В некоторых северных регионах земля промерзает до 2 — 2,5 м, а значит, пучение грунта имеет место быть в независимости от типа почвы.

Какие виды почвы подвергаются пучению

Пучение характерно для большинства видов почвы, особенно данной проблеме подвергаются следующие типы грунта:

• Песчаная почва;
• Суглинок;
• Супесь;
• Глиняный грунт.

Вышеуказанные виды почвы обладают одной общей чертой — в их составе содержатся мельчайшие пыльные частицы. Та же песчаная почва, не содержащая пылеватых частиц (гравелистая либо песок крупных фракций) практически не подвергается воздействиям сезонного пучения.

Совет эксперта! Наличие пылеватых частиц в грунте способствует тому, что почва приобретает свойство связывать и удерживать контактирующую с ней воду (это могут быть как впитавшиеся в землю атмосферные осадки, так и грунтовая влага).

Пропитанный водой пласт почвы, в процессе замерзания расширяется в объемах (до 9-12% от первоначального объема) и давит на основания зданий и построек, оказывая на них выталкивающую нагрузку.

Рис 1.3: Воздействие пучения грунта на плитный фундамент

Силы пучения почвы могут быть увеличены разнообразными сопутствующими факторами, основной из них — постоянные атмосферные осадки. Если осенью регулярно будут идти дожди, то пропитавшаяся осадками почва будет оказывать более сильную деформационную нагрузку на фундамент. Также к усиливающим пучение факторам можно отнести повышение уровня залегания грунтовых вод и их капиллярное поднятие.

Совет эксперта! Свыше 82% всех видов грунтов В Москве и области классифицируются как пучинистые.

При возведении построек на пучинистых грунтах нужно предпринимать дополнительные меры защиты фундамента от выталкивающих воздействий почвы, о которых более детально мы поговорим в соответствующем разделе статьи.

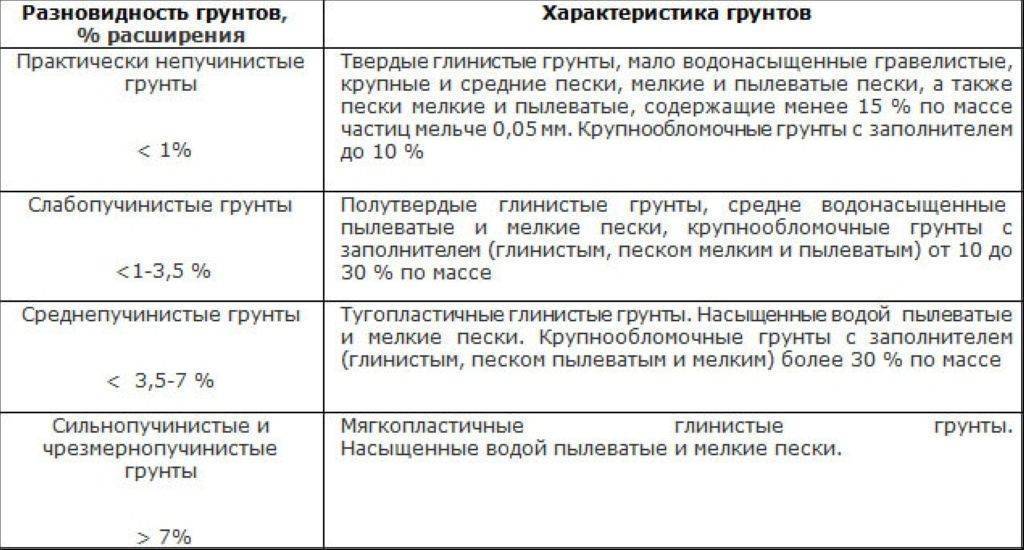

С классификацией пучинистости разных видов грунтов согласно ГОСТ № 25100 вы можете ознакомится в таблице 1.1.

Класс пучинистости, %	Виды грунта
Грунты, не подвергающиеся морозному пучению; Расширения объема менее 1%	Твердая глинистая почва; Гравелистые грунты не насыщенные водой; Пески крупных и средние; Грунты с большим содержанием горных пород.
Грунты, слабо подвергающиеся морозному пучению; Расширение объема от 1 до 3.5%	Глинистая почва средней плотности; Мелко-песчаные грунты; Пылеватая глинистая почва с вкраплением горных пород в пределах 10-30% от массы глины.
Грунты со средней склонностью к пучению; Расширение объема от 3.5 до 7%	Пластичная глинистая почва; Глинистая почва, суглинок и супесь с вкраплением горных пород свыше 30% от массы.
Грунты с высокой склонностью к пучению; Расширение объема от 7%	Мягкопластичная глининистая почва; Мелкие и пылеватые песчаные грунты с высоким уровнем грунтовых вод.

Таблица 1.1: Классификация пучинистости грунтов

Узнай почему свайный фундамент помогает избежать проблем с морозным пучением: узнать

Чем опасно морозное пучение

Совместное воздействие на грунт влаги и низких температур приводит к увеличению его объема. Для любого здания особую опасность представляют неравномерные деформации, которые характерны для морозного пучения. Это вызвано тем, что грунт под наружными стенами нагревается от здания слабо, а в середине дома температура выше ноля.

Трещина возникшая из-за пучения.

Наружные стены, а особенно углы, способны подниматься относительно начальной отметки на 15 см. При этом деформаций под внутренними стенами не происходит или они малы. Неравномерное поднятие приводит к появлению в стенах наклонных трещин.

Также морозное пучение оказывает негативное воздействие на боковую поверхность фундамента.

Классификация грунта по степени пучинистости

Схема размещения песчаной подушки.

Перед тем как укладывать фундамент своими руками, необходимо знать тип грунта в зависимости от его способности увеличиваться в размере при низкой температуре. Выделяют 4 вида грунта: непучинистый, слабо-, средне- и сильнопучинистый. Классификация основана на величине таких показателей, как коэффициент водонасыщения и показатель текучести почвы. К непучинистым почвам относят те, степень пучения которых менее 0, 01. К слабопучинистым можно отнести глину с величиной текучести от 0 до 0,25, пески пылеватые и мелкие с коэффициентом водонасыщения от 0,6 до 0,8. В эту группу входят и крупнообломочные земли с наполнителем. В качестве последнего может быть песок мелкий и пылеватый.

При этом количество его должно находиться в пределах от 10 до 30% в массовом коэффициенте. В группу среднепучинистого грунта входят почвы со степенью пучения от 0,035 до 0,7. К ним относятся глина с текучестью от 0,25 до 0,5; пески мелкие и пылеватые с водонасыщением от 0,8 до 0,95; крупнообломочные почвы с наполнителем более 30% по массе. Наибольшую опасность представляет сильнопучинистый грунт. Он представлен следующими показателями: степень пучинистости более 0,07; текучесть глины больше 0,5; пески мелкие с водонасыщением более 0,95.

Влажность грунта

Из-за капиллярного эффекта грунты с мелкой структурой (глина, пылеватые пески) находятся во влажном состоянии даже при низком уровне грунтовых вод.

Поднятие воды может достигать:

• в суглинках 4 – 5 м;
• в супесях 1 – 1,5 м;
• в пылеватых песках 0,5 – 1 м.

Условия для слабопучинистого грунта

Относительно безопасные условия, чтобы грунт считался слабопучинистым, когда подземная вода расположена ниже расчетной глубины промерзания:

• в пылеватых песках на 0,5 м;
• в супесях на 1 м;
• в суглинках на 1,5 м;
• в глинах на 2 м.

Условия для среднепучинистого грунта

Грунт можно отнести к категории среднепучинистой, когда подземная вода расположена ниже расчетной глубины промерзания:

• в супесях на 0,5 м;
• в суглинках на 1 м;
• в глинах на 1,5 м.

Условия для сильнопучинистого грунта

Грунт будет сильнопучинистый, если уровень грунтовых вод будет выше, чем для среднепучинистых грунтов.

Распространение пучинистых грунтов на территории России

Так как песчаные и глинистые основания распространены повсеместно, то можно считать, что расположение грунтов с пучинистыми свойствами охватывает почти половину территории России. Сюда входят:

• западные области РФ: Калининградская, Псковская и Ленинградская области и Республика Карелия;
• средняя полоса РФ: Владимирская, Калужская, Ивановская, Костромская, Рязанская, Московская, Смоленская, Тверская, Тамбовская, Тульская, Ярославская, Белгородская, Брянская, Вологодская, Воронежская, Кировская, Курская, Липецкая, Орловская, Пензенская, Самарская, Саратовская, Ульяновская области, Чувашская Республика;
• южные части Архангельской и Мурманской областей, Хабаровского края, Республики Якутия, Красноярского края, Иркутской и Тюменской области, Республики Коми;
• Амурская, Читинская, Новосибирская, Омская, Кемеровская области, Республики Бурятия, Коми, Тыва, Алтай, Свердловская область, Республики Татарстан и Башкортостан, Волгоградская область, Ростовская область, Республика Калмыкия;
• северные части Краснодарского и Ставропольского краев.

Точно так же неактуальна проблема морозного вспучивания для регионов, где в основании зданий залегают в основном грунты скальные и крупнообломочные – это все северокавказские республики и южная часть Ставропольского края.

Кроме того, проблема пучинистости не имеет значения для территорий, где основания практически не промерзают – это южная часть Краснодарского края и Республика Дагестан.

Глубина промерзания наряду с уровнем расположения грунтовых вод является определяющими факторами, влияющими на величину возможного вспучивания основания. Например, в регионах, близких к Байкалу, где глубина промерзания может достигать 2,5 м, подъем поверхности при вспучивании может достигать 30-40 см, в Подмосковье при глубине промерзания 1,5 м подъем поверхности составляет 15-18 см.

Классификация

Классификация грунтов по типу вспучивания делит виды на несколько подгрупп. К пучинистым относятся:

1. Чрезмерно или очень пучинистые.
2. Сильно пучинистые.
3. Средней степени.
4. Слабой степени.

И отдельно стоят непучинистые грунты.

Последнее определение можно назвать чисто условным, потому что нет такой земли, которая бы не промерзала и не взбухала. Все зависит от влажности почвы и от температуры ее охлаждения. Конечно, можно сказать, что чисто каменный грунт вспучиваться не будет. Но такая разновидность встречается в местах проживания людей крайне редко. Обычно это горы.

То есть, получается так, что тип земли не сильно влияет на морозное пучение. Главными причинами выступают влажность почвы и температура воздуха. Поэтому вопрос, как определить, какие грунты пучинистые, а какие нет, ставится неправильно. Все они в какой-то степени могут вспучиваться.

Какие грунты представляют опасность

Классификация оснований приведена в ГОСТ 28622-2012. По таблице 1 этого нормативного документа выделяют пять групп почв в зависимости от степени склонности к появлению пучения:

• не склонные к пучению;
• слабо пучинистые;
• средне пучинистые;
• сильно пучинистые;
• чрезмерно пучинистые.

Главным критерием при разделении является относительная деформация образца для испытаний при морозном пучении. Чтобы понять, какие типы грунтов могут вызвать проблемы, рекомендуется ознакомиться с таблицей.

Категория грунта	Типы грунта
непучинистые (условно)	пески (гравелистые, крупные средние) крупнообломочные и скальные с содержанием заполнителя менее 10 % глины при показателе текучести меньшем или равном 0
слабо пучинистые	крупнообломочные с количеством мелкого или пылеватого заполнителя от 10% до 30% по массе глины при показателе текучести от 0 до 0,25
средне пучинистые	глины, суглинки, супеси при показателе текучести от 0,25 до 0,5 крупнообломочные с содержанием заполнителя более 30%
сильно пучинистые	пески (пылеватые и мелкие) глины при показателе текучести более 0,5
чрезмерно пучинистые

Перед строительством потребуется провести геологические исследования и определить тип почвы на участке. Для этого работу выполняют способом отрывки шурфов или ручного бурения в условиях возведения фундамента. Признаки грунтов различных типов приведены в ГОСТ «Грунты. Классификация». При этом также определят водонасыщенность грунта.

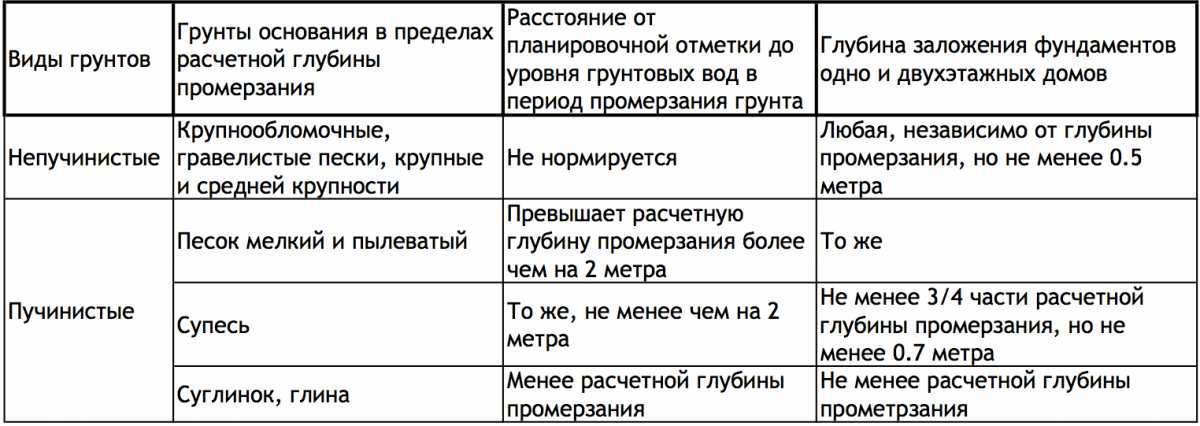

Пучинистость грунтов совместно с высоким уровнем грунтовых вод диктуют условия по глубине заложения фундамента. Глубина заложения определяется по нормативным документам для каждого отдельного региона. В последней редакции СП «Основания зданий и сооружений» вычисляется по формуле в зависимости от многих показателей.

Проектирование и устройство фундаментов на пучинистом основании выполняется с учетом пункта 6.8 СП «Проектирование и устройство оснований и фундаментов зданий и сооружений». При глинистых или пылеватых грунтах необходимо закладывать подошву ниже глубины промерзания или предусматривать дополнительные мероприятия.

Заключение, выводы, рекомендации

На основании всего вышесказанного можно сделать заключение: перед тем как укладывать фундамент для строительства здания, требуется тщательно оценить характер грунта. Большое значение имеет такое его свойство, как пучинистость. Оно заключается в увеличении объема почвы при замерзании расположенной в ее слое воды. Этот показатель во многом определяется такими условиями, как влажность почвы, уровень стояния грунтовых вод и глубина промерзания грунта. Наиболее безопасной является непучинистая почва, потому что она не оказывает касательной и прямой силы и давления на стены основания здания, что повышает долговечность и прочность последнего.

К пучинистой почве можно отнести гравий, крупный камень или щебень, крупный и среднего размера песок. Глина же и суглинки – это яркие представители пучинистых земель. Они характеризуются большим количеством пор в своем составе, в которых скапливается и замерзает впоследствии вода, что негативно сказывается на строении.
