ГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного дома

Недостатки однотрубной системы

К недостаткам можно отнести то, что при такой системе невозможно производить учёт расхода тепла в каждой квартире. А, следовательно, произвести индивидуальный расчёт оплаты за фактическое потребление тепловой энергии. К тому же, при такой системе сложно поддерживать температуру воздуха одинаковую во всех жилых помещениях здания.

Именно поэтому используются другие системы поквартирного отопления, которые устроены по-другому и предусматривают установку счётчиков тепловой энергии в каждой квартире.

В настоящее время существуют различные системы поквартирного отопления. Однако пока устраиваются они в многоэтажных зданиях крайне редко. Это связано с рядом причин. В частности, с тем, что такие системы обладают невысокой гидравлической и тепловой устойчивостью.

Чаще всего в многоэтажных, жилых зданиях используется так называемое центральное отопление.

В последние годы при строительстве новых жилых домов используется автономное отопление. При таком способе индивидуального отопления, котельная устанавливается непосредственно в подвальном или чердачном помещении многоэтажки. В свою очередь системы отопления делятся на открытые и закрытые. Первые предусматривают разделение подачи горячей воды для жильцов на отопление и другие нужды, а в другом – только на отопление.

Почему поднимается давление в котле отопления

Заполнение контура отопления производится при соблюдении точной последовательности действий, отступление от правил приводит к сбоям в работе системы. При сезонном запуске системы необходимо произвести настройку регулируемых вспомогательных элементов и зафиксировать положение вентилей в правильном положении.

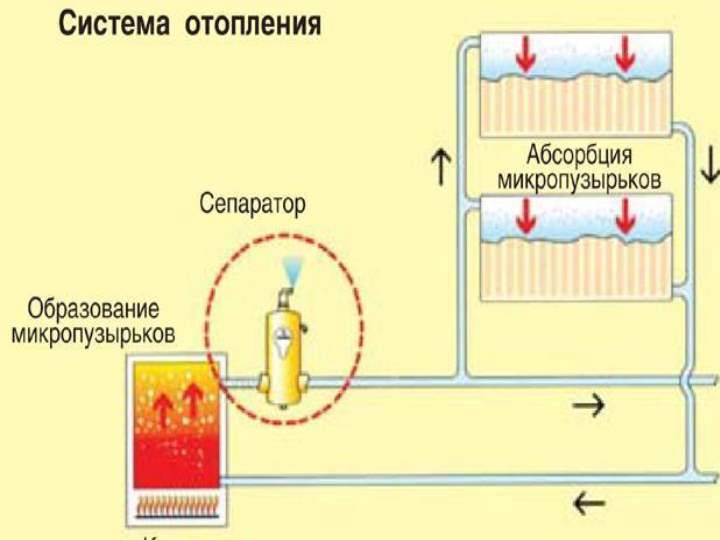

Воздушная пробка в системе

Тепловизор показывает пробку

При сбоях в работе системы отопления, выраженных в произвольном повышении давления, температура теплоносителя иногда понижается и возникает блокировка котла. Как следствие, в таких ситуациях, происходит разбалансировка в функционировании системы, приводящая к отказу дорогостоящих элементов.

К подобным последствиям может привести завоздушивание контура, а образовавшиеся пробки признают распространенной причиной, по которой растет давление в котле.

Возникновение воздушных пробок может произойти в силу ряда причин:

неисправность оборудования;
запуск системы произведен с нарушениями;
отказ автоматики;
образование трещин в корпусе теплообменника.

Выше указанные последствия становятся результатом пренебрежений установленными правилами эксплуатации системы отопления.

К указанным поломкам могут привести следующие действия:

заполнение контура ГВС осуществляется из верхней точки;
при запуске производится ускоренное заполнение системы водой;
перед запуском не проведена проверка, в которой нуждаются воздухоотводчики, а также каждый кран маевского;
не произведен спуск воздуха из радиаторов после ремонта;
вибрирующая крыльчатка, которой оборудован циркуляционный насос, медленно осуществляет подкачку воздуха, вызывая проблему с циркуляцией.

Устраняются такие неполадки путем сброса давления из контура отопления. Далее производят заполнение контура водой, осуществляемое с нижней точки

Важно учитывать, что в процессе заполнения системы необходимо держать открытыми краны, спускающие воздух. Заполнение производится постепенно без лишней спешки, а сигналом окончания процесса служит появление воды в верхней точке системы

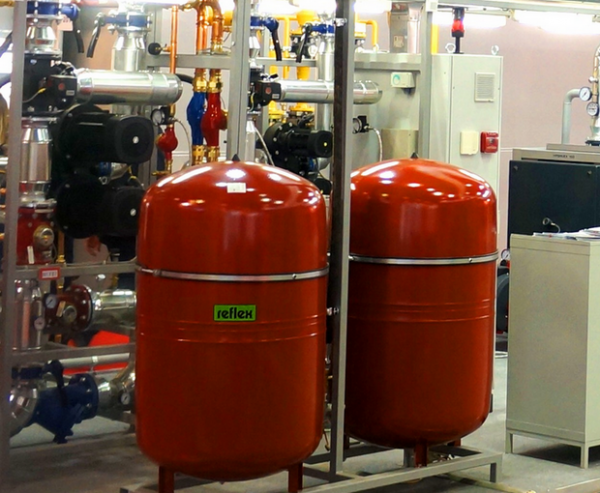

Неисправности расширительного бачка

Расширительный бачок может выглядеть как отдельный настенный элемент, так и в виде части котла. Он предназначен для сбора излишков теплоносителя из контура отопления. При нагреве воды в системе ее объем может увеличиваться до 4-х %, а расширительный бачек предназначается для компенсации этой разницы.

Неправильный расчет объема системы может привести к установке бачка меньшей вместительности, чем необходимо для компенсации. В этом случае весь избыток воды не может покинуть систему и это становится объяснением, почему растет давление. На габариты бачка также влияет мощность установленного котла.

Скрытой поломкой считают разрыв мембраны в расширительном баке. Такое повреждение заметить можно не сразу, а тем временем незафиксированный теплоноситель может заполнить всю внутреннюю полость. Напор в контуре при этом снизится, но если, в этой ситуации, подпитать систему, то это приведет к произвольному повышению давления.

Другие причины повышения давления

В поле зрения попадают и прочие неисправности, которые могут объяснить, из-за чего растет давление в системе отопления. Если не проводить регулярную проверку показателей давления в системе, то неприметные неполадки могут стать причиной дорогостоящего ремонта.

Если окажется заблокированной арматура, то в момент забора напор станет повышаться, а контрольные датчики блокируют оборудование. Во избежание последствий, вызванных этой причиной, при запуске необходимо производить осмотр вентилей и кранов, чтоб убедиться в исправности клапанов.
Грязь и ржавчина, постепенно собирающаяся в системе способна засорить фильтр-сеточку. Поэтому, следует либо регулярно производить чистку этого элемента, а если не поможет промывка фильтров, то стоит установить промывной или магнитный фильтр. При правильном устройстве таких элементов напор выше допустимого не поднимается.
Выйти из строя может контроллер или терморегулятор, а проблемы с автоматикой приводят к негативным последствиям. Причиной может послужить, как преждевременный износ, так и заводской дефект. Кроме всего, сбой в работе этих элементов может быть спровоцирован неверным подключением.

Такие неполадки можно вовремя определить только при условии систематического наблюдения за показаниями контрольных приборов. Они не способны резко нарушить работу системы, но способны постепенно изменять показатели, подвоя к критической точке, при которой котел работает под нагрузкой.

Как поднять давление

Проверки давления в отопительных магистралях многоэтажных домов нужны обязательно. Они позволяют анализировать функциональность системы. Падение уровня давления даже на незначительную величину, может стать причиной серьезных сбоев.

При наличии централизованного отопления систему чаще всего испытывают холодной водой. Падение давления за 0,5 часа на величину большую, чем 0,06 МПа указывает на наличие порыва. Если этого не наблюдается, то система готова к работе.

Непосредственно перед стартом отопительного сезона выполняют проверку водой горячей, подаваемой под максимальным давлением.

Изменения, происходящие в системе отопления многоэтажного дома, чаще всего не зависят от хозяина квартиры. Пытаться повлиять на давление — затея бессмысленная. Единственное, что можно сделать, устранить воздушные пробки, появившиеся из-за неплотных соединений или неправильно выполненной регулировки клапана спуска воздуха.

На наличие проблемы указывает характерный шум в системе. Для отопительных приборов и труб это явление очень опасно:

Расслаблением резьбы и разрушениями сварных соединений во время вибрации трубопровода.
Прекращением подачи теплоносителя в отдельные стояки или батареи в связи со сложностями с развоздушиванием системы, невозможностью регулировки, что может привести к ее размораживанию.
Понижением эффективности системы, если теплоноситель прекращает движение не полностью.

Чтобы предотвратить попадание воздуха в систему необходимо перед ее испытанием в рамках подготовки к отопительному сезону осмотреть все соединения, краны на предмет пропускания воды. Если услышите характерное шипение при пробном запуске системы, немедленно ищите утечку и устраняйте ее.

Можно нанести на стыки мыльный раствор и там, где герметичность нарушена, будут появляться пузырьки.

Иногда давление падает и после замены старых батарей на новые алюминиевые. На поверхности этого металла от контакта с водой появляется тонкая пленка. Побочным продуктом реакции является водород, за счет его сжимания давление снижается.

Вмешиваться в работу системы в этом случае не стоит — проблема носит временный характер и со временем уходит сама по себе. Это происходит исключительно в первое время после монтажа радиаторов.

Повысить напор на верхних этажах высотного здания можно путем установки циркуляционного насоса.

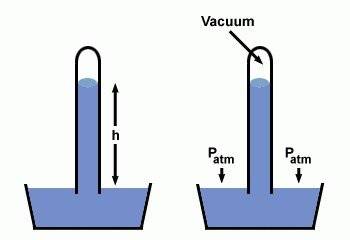

Виды давления в системе отопления

Существует три показателя:

Статическое, которое принимают равным одной атмосфере или 10 кПа/м.
Динамическое, учитываемое при использовании циркуляционного насоса.
Рабочее, складывающееся из предыдущих.

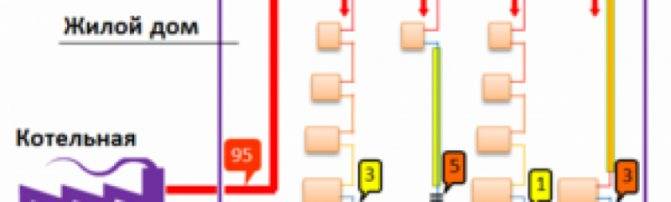

Фото 1. Пример схемы обвязки для многоквартирного дома. По красным трубам бежит горячий теплоноситель, по синим — холодный.

Первый показатель отвечает за давление в батареях и трубопроводе. Зависит от длины обвязки. Второй возникает в случае принудительного движения жидкости. Правильный расчёт позволит системе работать безопасно.

Рабочее значение

Характеризуется нормативными документами и представляет собой сумму двух составляющих. Одна из них — динамическое давление. Оно существует лишь в системах с циркуляционным насосом, что нечасто встречается в многоквартирных домах. Поэтому в большинстве случаев, за рабочее принимают значение, равное 0,01 МПа за каждый метр трубопровода.

Минимальное значение

Выбирается как количество атмосфер, при которых вода не закипает, если нагрета свыше 100 °C.

Повышение внутричерепного давления при алкоголизме

Температура, °С	Давление, атм
130	1,8
140	2,7
150	3,9

Расчёт производится следующим образом:

определяют высоту дома;
добавляют запас в 8 м, что предотвратит проблемы.

Так, для дома в 5 этажей по 3 метра каждый, давление составит: 15 + 8 = 23 м = 2,3 атм.

Определяющие факторы: мощность расширительного бачка, тип системы и другое

Давление в отопительной системе зависит от нескольких факторов:

Мощность оборудования. Статическое задаётся высотой многоэтажного дома или подъёмом расширительного бака. Динамическая составляющая в большей степени определяется мощностью циркуляционного насоса и в меньшей степени ― мощностью отопительного котла.

При обеспечении нужного давления в системе учитывают появление препятствий для движения теплоносителя в трубах и радиаторах. При длительной эксплуатации в них накапливается накипь, окислы и осадок. Это ведёт к уменьшению диаметра, а значит, к повышению сопротивления движению жидкости. Особенно заметно при повышенной жёсткости (минерализации) воды. Для устранения проблемы периодически проводят тщательную промывку всей отопительной конструкции. В регионах, где вода жёсткая, устанавливают очистные фильтры для горячей воды.

Нормирование рабочего давления в многоквартирных домах

Многоэтажные дома подключаются к центральному отоплению, где теплоноситель поступает от ТЭЦ, или к домовым котельным. В современных отопительных системах показатели поддерживается в соответствии с ГОСТ и СНиП 41-01-2003. Нормальное давление обеспечивает температуру в помещениях 20—22 °С при влажности 30—45%.

В зависимости от этажности здания установлены следующие нормы:

в домах высотой до 5 этажей 2—4 атм;
в зданиях до 10 этажей 4—7 атм;
в сооружениях выше 10 этажей 8—12 атм.

Важно обеспечить равномерный обогрев квартир, расположенных на разных этажах. Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%

Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%.

В периоды, когда отопление не нужно в системе поддерживаются минимальные показатели. Оно определяется по формуле 0,1(Нх3+5+3), где Н — количество этажей.

Кроме этажности здания, величина зависит от температуры входящего теплоносителя. Установлены минимальные значения: при 130 °С ― 1,7—1,9 атм., при 140 °С ― 2,6—2,8 атм. и при 150 °С ― 3,8 атм.

Внимание! Важную роль в эффективности отопления играет периодическая проверка рабочих показателей. Контролируют их в отопительный сезон и в межсезонье

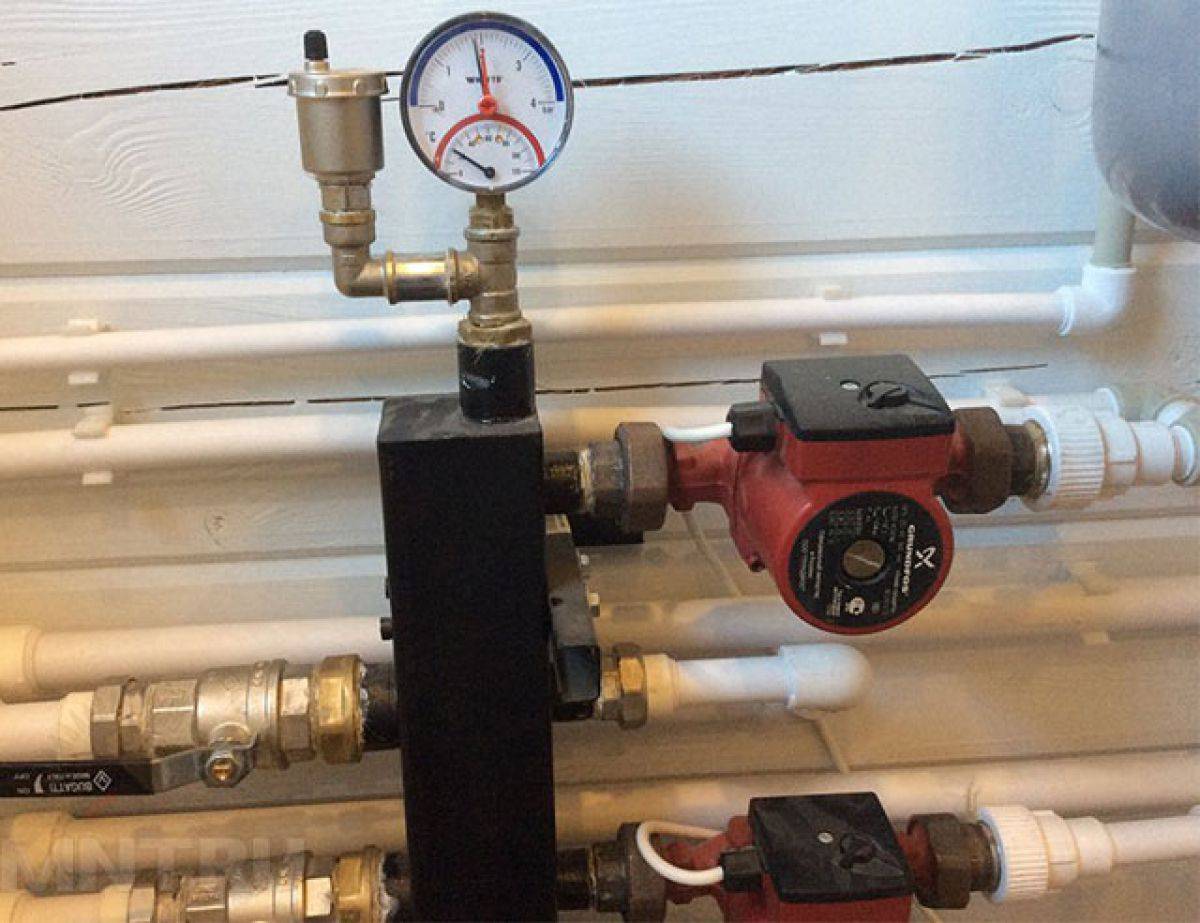

Во время эксплуатации контроль ведётся по манометрам, установленным на входе и выходе схемы отопления. На входе величина поступающего теплоносителя должна соответствовать установленным нормам.

Проверяют разницу давлений на входе и выходе. В норме перепад составляет 0,1—0,2 атм. Отсутствие перепада указывает на отсутствие движения воды на верхние этажи. Увеличение разницы свидетельствует о наличии утечек теплоносителя.

В тёплое время года отопительную систему проверяют с помощью опрессовок. Обычно тестирование обеспечивается холодной водой, прокачиваемой насосом. Разгерметизация системы фиксируется при падении показателей в течение 25—30 минут на величину свыше 0,07 МПа. Нормой считается падение на 0,02 МПа в течение 1,5—2 ч.

Фото 1. Процесс опрессовки системы отопления. Используется электрический насос, который подключен к радиатору.

Какое оптимальное давление должно быть в закрытой системе отопления

Выше рассмотрено отопление «многоэтажек», которое обеспечивается по закрытой схеме. При обустройстве закрытой системы в частных домах существуют нюансы. Обычно используют циркуляционные насосы, которые поддерживают нужные показатели. Главное условие их установки ― создаваемое давление не должно превышать показатели, на которые рассчитан отопительный котёл (указывается в инструкции на оборудование).

В то же время оно должно обеспечивать движение теплоносителя по всей системе, при этом разница температуры воды на выходе из котла и в точке возврата не должна превышать 25—30 °С.

Для частных, одноэтажных строений нормой считается давление в закрытой системе отопления в пределах 1,5—3 атм. Длина трубопровода при самотёке ограничивается 30 м, а при использовании насоса ограничение снимается.

Давление в системе центрального отопления

Высокое давление в центральной системе отопления многоквартирного дома является необходимым для того, чтобы поднять теплоноситель на верхние этажи. В высотках циркуляция происходит сверху вниз. Подача осуществляется котельными при помощи нагнетателей. Это электрические насосы, разгоняющие горячую воду. От высоты здания зависит показание манометра на обратном потоке. Зная, какое давление в отопительной системе многоэтажного дома предполагается, подбирается соответствующее оборудование. Для девятиэтажного дома данный показатель будет составлять приблизительно три атмосферы. Расчет выполняется исходя из того, что одна атмосфера поднимает поток на десять метров. Высота потолков приблизительно 2,75 м. Также учтем зазор в пять метров на подвал и технический этаж. Исходя из этого расчета, можно узнать, какое должно быть давление в системе отопления многоэтажного дома любой высоты.

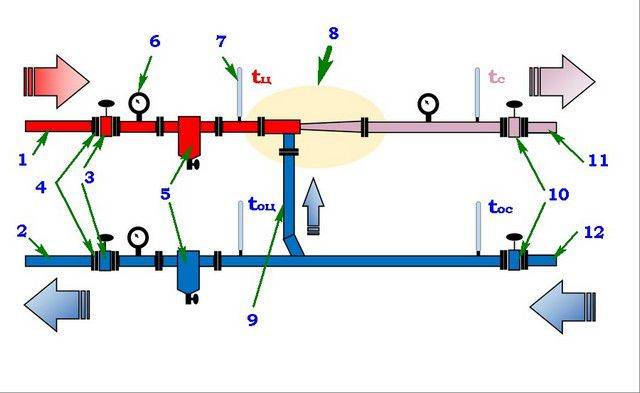

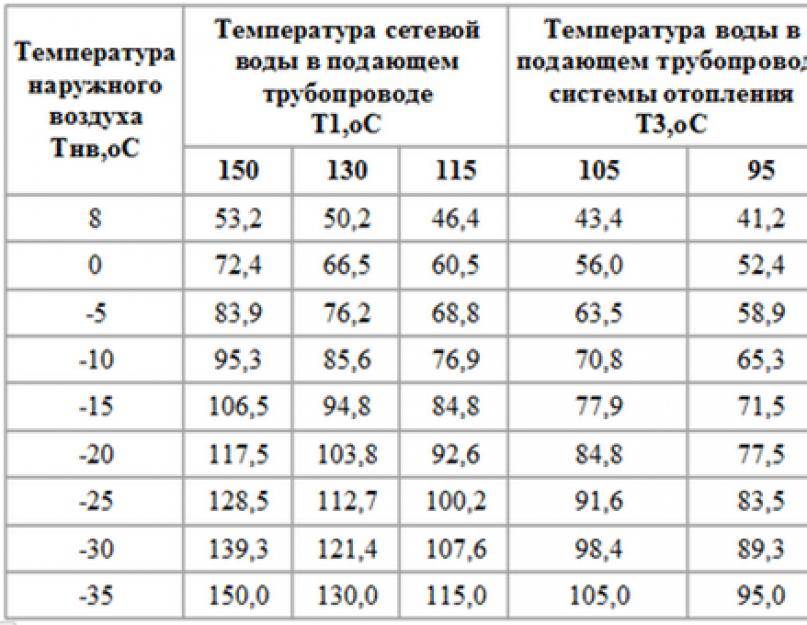

Распределение температур и давления в элеваторном узле многоквартирного дома

Центральные городские и жилищно-коммунальные сети разделены элеваторами. Элеватор — это узел, через который осуществляется подача теплоносителя в систему отопления многоэтажки. В нем происходит смешивание подачи и потока обратки, в зависимости от того, какое требуется давление для отопления многоквартирного дома. В конструкции элеватора есть смесительная камера с регулируемым отверстием. Оно называется сопло. Регулировка сопла позволяет менять температуру и давление в отопительной системе многоэтажного дома. Горячая вода в смесительной камере перемешивается с водой из обратного потока и вовлекает его в новый цикл. Изменив размер отверстия сопла, можно уменьшить или увеличить количество горячей воды. Это приведет к изменению температуры в радиаторах квартир и изменению давления. Температура в системе отопления дома на входе составляет 90 градусов.
