Как рассчитать электрический теплый пол

Расчет мощности электрического теплого пола

Внимание! При укладке систем теплого пола, необходимо помнить, что размещение нагревательных элементов под стационарной мебелью без ножек, а, следовательно, хорошей вентиляции, строго запрещено.

Это связано с тем, что без должного отвода тепла от поверхности пола, нагревательные элементы будут постоянно перегреваться и очень скоро выйдут из строя. Этот нюанс также следует учитывать при расчете:

  1. Первое что нужно сделать, это вычислить общую площадь в помещении, на которой необходим монтаж теплого пола. Для этого нужно составить примерный план комнаты в масштабе и указать на нем расположение стационарной мебели также в масштабе. Затем из общей площади комнаты отнять площадь поверхности, на которой находится мебель. Например, общая площадь кухни составляет 10 м2. Мебель и бытовая техника занимают 4 м2 площади. Тогда теплый пол необходимо укладывать на оставшихся 6 м2.
  2. Рассчитывается общая мощность отопительной системы пола. Для каждого помещения существуют свои нормы мощности теплого пола на единицу площади. В таблице ниже можно ознакомиться с основными из них. Видно, что для комфортного обогрева пола на кухне первого этажа рекомендуемая мощность составляет 140-150 Вт/м. Обычным умножением находим, что общая мощность в данном помещении должна быть не ниже: 6 м2 * 140 Вт/м2 = 840 Вт. Зная этот показатель можно рассчитать необходимую длину нагревательного кабеля или мощность мата при использовании продукции такого типа.

Какой утеплитель можно купить

Чем лучше утеплить балкон? Каждый материал, который будет использован в качестве теплоизоляции, обладает достоинствами и недостатками. Кроме того, при монтаже утеплителя необходимо учитывать особенности этого процесса и нюансы эксплуатации.

Материалы для теплоизоляции можно купить в специализированных магазинах. Делая выбор, учитывайте основное предназначение продукции.

Сегодня теплоизоляция на балконе может быть сделана очень быстро, в работе широко используют пенофол. Он подходит только для ремонта внутри помещения. Имея с одной стороны специальную защиту, материал способен эффективно отражать тепло. Подложка, расположенная с другой стороны, выступает в роли утеплителя.

Пенофол.

Пенопласт подходит как для проведения наружных работ, так и для теплозащиты изнутри. Особенностью материала является то, что пенопласт можно положить под штукатурку. Он подходит и для устройства мокрого фасада. Плиты необходимо закрыть армирующей сеткой, на нее наносят специальный состав, подходящий для отделки. После его высыхания поверхность красят.

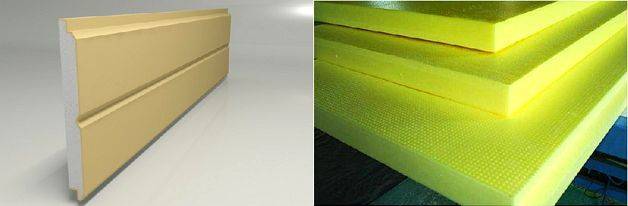

Армированный и экструдированный пенопласт.

Помните о том, что при утеплении снаружи работы нельзя растягивать на зимний сезон. А вот утепление балкона своими руками изнутри можно выполнить и зимой. Пенопласт имеет 1 недостаток, который нужно учитывать: он портится под прямыми солнечными лучами.

Материалы для утепления балкона изнутри могут быть разными. Отличные показатели теплоизоляции имеет минеральная вата. Но ее нужно укладывать вместе со слоем гидроизоляции, не стоит забывать и про паробарьер.

Формирование паробарьера.

Утепление балкона минеральной ватой своими руками может быть сделано за несколько дней

Обращайте внимание на качество монтажных работ, в помещении не должно быть мостиков холода. Минеральную вату можно положить на пол, стены и потолок внутри балкона, чтобы там было тепло зимой

Минеральная вата.

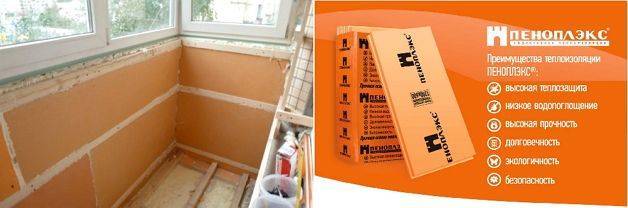

Пеноплекс — материал ярко-оранжевого цвета, который относится к экструдированному полистиролу. Таким материалом своими руками утеплить вовсе не сложно. Он очень плотный, отлично подходит для теплоизоляции полов и проведения отделочных работ снаружи. Сверху пеноплекса, который был положен на пол, делают стяжку. Этот материал в 1,5-2 раза дороже пенопласта, что нужно учитывать при планировании сметы.

Пеноплэкс.

Выбирая материал, учитывайте ваш опыт работы в строительстве. Если ряд утеплителей можно уложить своими силами, то другие требуют профессионального монтажа.

Расчет стоимости потребления теплого пола

Рассчитаем стоимость потребления пленочного теплого пола мощностью 220 Вт/м.кв., используемого в качестве основного обогрева. Термопленка уложена на свободную площадь, не занятую корпусной мебелью. Помещение построено и утеплено с учетом требований СНиП. Расчетная температура воздуха в помещении + 22 … + 24 °С.

Исходные данные

  • Мощность пленочного теплого пола: 220 Вт/м.кв.
  • Стоимость электроэнергии: 3,37 руб/кВт

Для расчета энергопотребления, воспользуемся формулой:

Энергопотребление = (мощность теплого пола) * (площадь обогрева) * (время обогрева) / 1000

Рассмотрим два варианта использования пленочного теплого пола и рассчитаем стоимость потребления электроэнергии теплого пола для каждого.

Определение тепловой нагрузки

Прежде чем заготавливать материалы для монтажа напольного электрообогрева, нужно посчитать, сколько тепла подать в конкретное помещение. Данный расчет принято вести по удельной характеристике – количеству теплоты, выделяемой на единицу объема или площади комнаты.

Мощность отопительной системы считается через площадь в тех случаях, когда высота потолков жилища не достигает 3 м. Наиболее точный результат методика дает в помещениях с потолками 2,6—2,8 м. Порядок расчета такой:

  1. Измерив габариты комнаты, высчитайте площадь в квадратных метрах.
  2. Найденную квадратуру умножьте на величину удельной тепловой характеристики (базовая – 100 Вт/м²).
  3. К полученной мощности примените региональный поправочный коэффициент.

Удельные показатели расхода тепла для разных помещений

Комнаты, расположенные в различных частях дома, охлаждаются по-разному – угловые теряют больше тепла, нежели средние. Отсюда рекомендация: значение удельной характеристики принимайте в зависимости от типа помещения:

  • для комнат, находящихся внутри здания либо имеющих одну внешнюю стену с окном, — базовое значение 0,1 кВт/м²;
  • угловые помещения (2 внешних ограждения и один световой проем) – 0,12 кВт/м²;
  • те же угловые комнаты, но с двумя окнами – 0,13 кВт/м².

Поправочный коэффициент применяйте в зависимости от региона проживания. Для коттеджа, построенного в южных областях, значение коэффициента составит 0,7—0,8, в северных районах – 1,5—2,0.

Расчет расхода теплоты по объему жилища ведется аналогично: путем замеров определяется кубатура комнаты, умножаемая на удельную характеристику. Базовое значение для внутренних помещений – 35 Вт/м3, угловых – 40 и 45 Вт/м3 соответственно.

Расход электричества теплого пола

Если решено укладывать теплый пол в виде электрического кабеля или ИК-пленки, то первый вопрос у любого покупателя – фактический расход ими электроэнергии. Производители и продавцы заявляют для подобных систем КПД под 100% вкупе с высокой эффективностью. Но при изучении технической документации на ТП ситуация выглядит не столь однозначно и привлекательно, как в рекламе.

Электрический теплый пол потребляет порядка 100–300 Вт/ч на квадратный метр системы. При перерасчете на квадратуру дома или квартиры в 80–150 м2 выходит внушительная сумма в киловаттах. Но есть ряд нюансов.

Кабельный или пленочный напольный электрообогрев:

  1. Работает не круглосуточно, а циклами «нагрев-охлаждение» с потреблением электрической энергии только на фазах разогрева.
  2. Укладывается посередине пола в имеющихся помещениях, а не по всей их площади.
  3. Во включенном состоянии при нагреве потребляет на уровне 60–70% от заявленной в техпаспорте максимальной мощности.

В результате расход потребляемой электроэнергии получается не столь катастрофичным. Конечно, насосная станция для частного дома, включаемая лишь время от времени расходует гораздо меньше. Но и у работающего от электричества теплого пола потребление выходит в итоге вполне приемлемым. Надо лишь расчет и монтаж такой напольной системы производить правильно.

Затраты электроэнергии на теплый пол

Сравнительный анализ потребления теплых полов по видам

Во всех электрических полах осуществляется индукционный нагрев поверхности, то есть при помощи электрического тока. Происходит преобразование электроэнергии в тепловую энергию приблизительно с одинаковым КПД. На размер энергопотребления тёплого пола влияет способ монтажа и напольное покрытие.

Большое значение оказывают следующие факторы:

Теплоизоляция и коэффициент отражения подстилающего материала;
Степень теплопотерь в стяжке — это важно для сооружений, монтирующих в стяжку.

Проанализировав вышесказанное можно подвести итог, что:

  • наиболее энергоэффективны греющие устройства, которые кладутся непосредственно под декоративное изделие;
  • укладка качественного утеплителя с отражающей поверхностью и изоляция краёв стяжки от стен, позволит сократить различия между моделями с точки зрения экономичности.

Несмотря на небольшое расхождение в уровне потребления электроэнергии различными типами электрических полов, отличия всё же есть. Наиболее существенный расход у плёнки — 220 Вт/м2, степень максимального нагрева +40 градусов.

При монтаже кабеля в стяжку — 150 Вт/м2. Поэтому, если позволяет конструкция, то экономичней укладывать кабельную систему в стяжку. При качественно сделанной теплоизоляции, устройство будет прогревать стяжку около 8 часов, а потом она будет отдавать его помещению.

Однако, это разница в потреблении электрического тока разными видами систем не значительная, при укладке их в помещениях маленькой площади. Существенно отличаются расходы при их монтаже во всей квартире.

Расчеты

Итак, переходим к основному вопросу нашей статьи: как рассчитать теплый пол?

  • В первую очередь необходимо рассчитать длину трубы, которая будет использована в системе отопления. Для этого есть специальная простая формула, где отапливаемая площадь помещения делится на шаг, который умножается на константу – 1,1. Что это за показатель 1,1? По сути, это расходы трубы на повороты контура.
  • Второй – определяем мощность теплого пола. Так как все расчеты проводятся относительно полезной площади обогрева, то перед тем как приступить к этим расчетам, необходимо обозначить эту полезную площадь. По сути, это пол, на котором не будет стоять мебель и другие элементы декора. С электрическими теплыми полами такая площадь определяется как 70% пропорция к общей площади помещения.

А вот теперь возвращаемся к нашему первому определению, в качестве какого источника тепла теплый пол будет использован вами (в качестве основного или вспомогательного)? Если он будет являться основной системой отопления, то для расчета используется удельная мощность, равная 150-180 Вт/м². Если как вспомогательная система, тогда 110-140 Вт/м².

Тип укладки контура

Но и это еще не все. Большое значение имеет и тип помещения, где устанавливается теплый пол. Внизу расположена таблица, где нами показаны помещения и рекомендуемые в них теплые полы относительно используемой мощности.

ПомещениеМощность теплого пола, Вт/м²
Жилые комнаты110-150
Ванная140-150
Балкон или лоджия (присоединенные)140-180

Зависимость получается прямая: чем ниже теплоизоляционные качества помещения, тем большей мощности в нем должны укладываться теплые полы. Необходимо добавить сюда и наличие дополнительного источника тепла. К примеру, на кухне можно устанавливать теплые полы из расчета 110-120 Вт/м². Правда, надо заметить, что все показатели мощности, приведенные в таблицы, даны с определенным запасом в размере до 25%. И еще не стоит забывать об этажности расположения квартир, если дело касается электрических теплых полов в городских квартирах. Если это первый этаж, то стоит добавить ко всем цифровым показателям процентов пятнадцать. Особенно, если в многоквартирном доме нет отапливаемого подвала.

Схема расположения контуров

Пример расчета

Давайте рассмотрим небольшой пример, как можно правильно рассчитать мощность водяного теплого пола, уложенного на кухне площадью 15 м². Будем считать, что кухня находится в частном доме, чтобы не противоречить утверждению специалистов – водяные теплые полы в городских квартирах, где используются централизованные сети отопления, не устанавливаются.

Итак, в первую очередь определяется полезная площадь. Из общей площади вычитаются размеры холодильника, варочной плиты, раковины и различной мебели. Пусть приблизительно это будет 5 м².

Общие тепловые потери по-любому будут рассчитываться с учетом общей площади пола, то есть 15 кв.м. Если брать стандартную теплоотдачу любой системы отопления, а это 100 Вт на 1 м², то можно получить, что теплопотери нашей кухни составляют 1500 Вт. Вот такую мощность должен вырабатывать теплый пол. Добавляем сюда коэффициент запаса, который варьируется в пределах 1,2-1.3. Возьмем минимальный, поэтому теплопотери составляют 1800 Вт.

Теплый пол на кухне

Теперь высчитываем длину контура. Эта формула нам известна, о ней было написано выше. Для нее необходима полезная площадь – 10 м², шаг укладки – выбираем, к примеру, 20 см, и дополнительный коэффициент 1,1. В конечном итоге получаем – 45 м.

Теперь, чтобы определить максимальную мощность самого теплого пола, надо общие теплопотери помещения разделить на полезную площадь: 1800:10=180 Вт/м². Если уменьшить шаг укладки, то можно снизить удельную мощность контура. При увеличении полезной площади также увеличивается и мощность. Варьируя различными размерными показателями, можно изменять чисто технические характеристики системы отопления. А от этого будет зависеть и стоимость самой конструкции.

Особенности электрических напольных систем

Технология подготовки и раскладки электронагревательных элементов отличаются от устройства водяных контуров и зависит от типа выбранных нагревательных элементов:

  • резистивные кабели, углеродные стержни и кабельные маты допускается укладывать «сухим» (прямо под покрытие) и «мокрым» способом (под стяжку либо плиточный клей);
  • карбоновые инфракрасные пленки, показанные на фото, лучше использовать в качестве подложки под покрытие без заливки стяжки, хотя некоторые производители допускают укладку под кафельную плитку.

Электронагревательным элементам присущи 3 особенности:

  • равномерная теплоотдача по всей длине;
  • интенсивностью нагрева и температурой поверхности управляет терморегулятор, ориентирующийся на показания датчиков;
  • нетерпимость к перегреву.

Последнее свойство – самое неприятное. Если на участке контура заставить полы мебелью без ножек или стационарной бытовой техникой, нарушится теплообмен с окружающим воздухом. Кабельные и пленочные системы станут перегреваться и прослужат недолго. Все нюансы данной проблемы освещены в очередном видео:

Саморегулирующиеся стержни спокойно переносят подобные вещи, но здесь начинает влиять другой фактор – покупать и закладывать дорогие карбоновые нагреватели под мебель нерационально.

Типы нагревательных элементов

 Обогрев системой теплого пола производится:

  • греющим кабелем;
  • термоматами;
  • инфракрасным устройством (пленочным или стержневым).

Кабель монтируется в стяжку или в клеевой слой керамических плиток. Пленочное покрытие применяется для размещения под ламинатом или линолеумом. У каждого типа есть свои особенности.

Виды теплого пола

Прежде всего, стоит отметить характерное свойство теплого пола, которое заключается в том, что обогрев производится снизу. При обогреве помещения радиаторами нижняя часть помещения остается более холодной и для создания комфорта требуется повышение на 15% затрат энергии. Естественно, когда прокладывается теплый пол электрический, такой расход энергии не требуется, в результате будет достигнута экономия тепла.

Греющий кабель

Затраты на теплые полы будут минимальными из-за небольшой стоимости кабеля, который укладывают в стяжке. На ней не стоит экономить, и приобрести рекомендуется сухую смесь, предназначенную для теплых полов. Она обладает лучшей теплопроводностью, что снижает потребление электроэнергии теплым полом. Все это идет в общую статью расходов электроэнергии, ведь учитывать надо каждую мелочь.

Требуется все как следует рассчитать, поскольку толщина стяжки составит около 5 см, что составляет существенную затратную часть, которую придется расходовать на изготовление теплого пола. Качественный раствор можно сделать своими руками, если использовать мелкое зерно и хороший цемент.

Кабели бывают резистивные и саморегулирующиеся. Первый меньше стоит и его следует брать двухжильным, чтобы не напрягаться с обратным заведением конца на терморегулятор. Кроме того, он создает меньшие электрические помехи.

Может быть интересно

Существенным недостатком резистивного кабеля является его перегрев, если тепло по каким-то причинам плохо отводится (сверху поставили мебель или постелили ковер). При заливке стяжки с таким кабелем большое значение имеет отсутствие пустот, ухудшающих отвод тепла.

Несмотря на большую стоимость, многие предпочитают применять саморегулирующийся кабель, который увеличивает сопротивление на участках с повышенной температурой. Ток в нем течет в поперечном направлении – от одного проводника к другому (рис. ниже). Если он уменьшится на определенном участке с повышенной температурой, это никак не повлияет на работу рядом расположенного сегмента.

Как выглядит саморегулирующийся кабель

Электрические кабельные маты

Электрический теплый пол делается из одножильного или двухжильного греющего кабеля, закрепленного на гибкой сетке. Его покупают рулонами. Толщина мата не превышает 3,5 мм, что позволяет размещать его в тонкой стяжке или в слое плиточного клея. Расход наливной стяжки на него небольшой. Отделка может быть любая: керамогранит, плитка, гранит, мрамор. Выбор мощности нагревателей на строительном рынке большой.

Кабельный мат по принципу действия не отличается от греющего кабеля. Проводник также выделяет тепло при прохождении по нему тока. От него способом конвекции нагреваются стяжка с покрытием, и дальше греется воздух.

Кабельный мат

Теплый пол постоянно совершенствуется. Компания «Devi» (Дания) выпускает маты, содержащие теплоизолирующий слой и покрытие, которое повышает прочность кабеля. Их раскладывают на ровном основании и подключают к терморегулятору. Сверху укладывают ламинат или паркетную доску без стяжки.

Инфракрасный обогрев

Для теплого пола применяется пленка толщиной не более 3 мм. Обогрев производится за счет пленочных нагревательных элементов на основе углерода. В отличие от кабеля, нагрев производится за счет инфракрасного излучения, что повышает КПД до 95 %. Для такого теплого пола подходит любое из известных покрытий.

Греющая пленка для теплого пола

Аналогичными свойствами обладает термомат с карбоновыми нагревателями, закрепленными на стекловолокнистой сетке. Напряжение подается с двух параллельных проводников на стержни-излучатели полупроводникового типа. Он работает по тому же принципу излучения и укладывается под напольное покрытие. При размещении в стяжке его защищают полиэтиленовой пленкой от щелочной среды. Такой теплый пол энергопотребление также снижает, поскольку принцип действия у него тот же, что и у пленки.

Пленочные нагреватели высокого качества выпускает корейская фирма «Caleo». Можно выбрать теплый пол толщиной всего 0,42 мм, но здесь требуется особая аккуратность при обращении.

Дополнительные работы

Для того чтобы пол работал с максимальной производительностью, необходимо обеспечить его тщательную теплоизоляцию, так как, при ее отсутствии, потери тепла могут составлять 15-20 % . Для создания теплоизоляционного слоя используют следующие материалы:

  • Минеральная вата.
  • Пенобетон.
  • Стекловата.
  • Техническая пробка.
  • Пенополистирол.

При наличии под основанием пола неотапливаемого помещения толщина слоя теплоизоляции должна составлять 20-25 см.

В последнее время распространение получили специальные маты для теплоизоляции, представляющие собой плиты, минимальная плотность которых составляет не менее 25 кг/м3. Благодаря их использованию тепло при обогреве распространяется в «правильном» направлении: снизу вверх. Самой популярной разновидностью изделий этого типа являются маты из пенополистирола, изготовленные методом гидропеллентной штамповки.

Их плюсы:

  • Высокая плотность (40 кг/м3).
  • Наличие верхней рельефной структуры, в которую удобно крепить трубы с диаметром 18 мм.
  • Простота монтажа за счет присутствия замкового соединения, как в ламинате.
  • Отличные теплоизоляционные и шумоизоляционные качества.

До начала монтажа также производится расчет стоимости теплого пола, позволяющий оценить величину финансовых затрат на весь комплекс работ по устройству отопительной системы водяного или электрического типа.

https://youtube.com/watch?v=tqmDowcXyOg

Таким образом, для того чтобы теплые полы выполняли свои функции в полной мере и работали эффективно и экономично, необходимо составить соответствующие проекты и сделать нужные расчеты.

Эту работу можно доверить квалифицированным специалистам, которые будут заниматься дальнейшим монтажом системы отопления или выполнить ее самостоятельно, произведя расчет теплого пола водяного, используя калькулятор онлайн.

В любом случае, грамотно сделанные расчеты позволят сэкономить немало средств, которые придется потратить на будущую эксплуатацию теплых полов, и значительно повысят их энергоотдачу.

Данные для расчётов

Расчёты и проектирование базируются на нескольких характеристиках помещения, а также выборе варианта отопления — основное или дополнительное. Немаловажными показателями являются тип, конфигурация и площадь помещения, в котором запланирован монтаж такого вида отопительной системы. К оптимальному варианту относится использование поэтажного плана с указанием всех необходимых для расчётов параметров и размеров. Допускается самостоятельное выполнение максимально точных замеров.

График расчета теплого пола

Чтобы определиться с величиной теплопотерь, потребуется наличие следующих данных:

  • тип материалов, использованных в процессе строительства;
  • вариант остекления, включая тип профиля и стеклопакета;
  • температурные показатели в регионе проживания;
  • использование дополнительных источников обогрева;
  • точные размеры площади помещения;
  • предполагаемый температурный режим в помещении;
  • высота этажа.

Кроме того, учитывается толщина и изоляция пола, а также вид предполагаемого к использованию напольного покрытия, что оказывает непосредственное влияние на эффективность всей отопительной системы.

При выполнении расчётов следует принимать во внимание желаемую для обустраиваемого помещения температуру. Расход трубы теплого пола в зависимости от шага петли

Расход трубы теплого пола в зависимости от шага петли

Шаг, ммРасход трубы на 1 м2, м п.
10010
1506,7
2005
2504
3003,4

Теплоизоляция для полов

Чтобы понять, как правильно рассчитать теплый пол, нужно знать следующее: вычисления на сайтах даются для типовых помещений, в которых выполнена теплоизоляция и установлены двойные стеклопакеты. Поэтому в расчет стоимости теплого пола обязательно должны включаться расходы на термоизоляцию.

Для некоторых электрических обогревательных систем, например инфракрасных пленочных и стержневых полов, использование специальной отражающей подложки является гарантией эффективной работы. Учтите этот момент перед тем, как рассчитать электрический теплый пол.

Фольгированый утеплитель, который используется при монтаже теплых полов

Расчет метража кабеля и шага укладки

Чтобы определить длину греющего проводника, необходимо учесть некоторые особенности:

  • производители предлагают кабели фиксированного метража, обладающие разной мощностью (от 9 до 20 Вт на 1 погонный метр);
  • чтобы нагреватель мог отдавать тепло и не перегорел в полу, контур нельзя прокладывать под стационарной мебелью и техникой без ножек;
  • для укладки в ванной или на балконе кабельный проводник берется с запасом 15—20%.

Схема укладки резистивного кабеля в ванной

Выяснив потребность в тепловой энергии на обогрев конкретного помещения, сделайте расчет электрического теплого пола согласно инструкции:

  1. Подберите по каталогу кабель, ориентируясь на полученную ранее тепловую мощность и добавляя запас 15%. Запишите общую длину проводника.
  2. Нарисуйте на бумаге план комнаты в масштабе.
  3. Расположите на эскизе мебель и бытовую технику, вплотную прилегающую к полу и мешающую нормальному теплообмену. Соблюдайте реальные габариты шкафов, стиральных машин и прочего оборудования.
  4. Отнимите от общей квадратуры площадь, занимаемую мебелью. Задача – разместить на свободном участке выбранный по каталогу греющий проводник.
  5. Разделите остаток площади на длину кабельного нагревателя – получите шаг укладки в метрах.

Правила раскладки в жилых и вспомогательных помещениях отличаются. Например, в гостиной или спальне первая греющая линия отодвигается от мебели на расстояние 10 см. В ванной либо на балконе кабель укладывается вплотную к шкафам и сантехнике, чтобы ноги не ощущали перепада температур на полу. Указанный нюанс обязательно учитывайте при планировании. Подробнее расскажет специалист на видео:

Поскольку нагревательные маты продаются полосами сетки (рулонами), шаг прокладки считать не придется. Но учтите другой момент: теплоотдача 1 м² мата ограничена, увеличить мощность нельзя. А вот снизить – без проблем, достаточно разрезать сетку между проводниками и раздвинуть кабели.

Пример расчета теплого электрического пола в спальне 18 м² с потреблением тепла 2,16 кВт:

  1. Поскольку кабельный нагрев планируется совместить с радиаторной системой, тепловая мощность делится пополам – 2,16 / 2 = 1,08 кВт приходится на половой контур.
  2. Подбираем двухжильный кабель DEVIsafe 20T удельной мощностью 20 Вт/м. С учетом запаса берем готовый проводник длиной 60 м с теплоотдачей 1,2 кВт.
  3. Стационарная мебель занимает 3 м² площади спальни. Остается 15 м², тогда шаг укладки составит 15 / 60 = 0,25 м.

Возможные схемы раскладки кабельных контуров

Какой материал выбрать: рекомендации редакции HouseChief.ru

Когда встаёт вопрос, чем утеплять лоджию или балкон не специалист, вероятнее всего, скажет, тем, что дешевле. Но наша редакция старается проповедовать профессиональный подход, поэтому рекомендуем придерживаться следующих правил:

  1. Правило первое. Не экономьте на материалах. Иначе придётся платить за работу и за демонтаж. Соответственно, выгода здесь весьма условная.
  2. Правило второе. Выбирайте современные материалы. Они более лёгкие и обладают повышенными износостойкими характеристиками. К примеру, пенофол прекрасно подойдёт для внутреннего утепления балкона. Этот строительный материал хорошо держит тепло и создает эффект тепловой бани. Среди других преимуществ – он достаточно тонкий, это как раз то, что нужно для экономии пространства.
  3. Правило третье. Если вам нужен прочный материал с высокими звукоизоляционными и антивандальными свойствами (к примеру, ваш балкон расположен на первом этаже), то остановите свой выбор на пенополиуретане. Этот материал не горит, удерживает тепло, экологически безопасный. Однако, не всем подойдет формат заливки – его напенивают. Если вам удобнее работать с классическими материалами, возьмите бухту Изовера. Он обладает отличными теплоизоляционными и звукоизоляционными характеристиками.
  4. Правило четвёртое. Для наружной отделки используйте термически устойчивые и пожаробезопасные материалы. Это вариант утепления имеет свои плюсы и минусы. Среди плюсов – вы экономите площади, «точка росы» выносится на наружную поверхность ограждающих конструкций, соответственно снижается риск возникновения плесени и грибков. С другой стороны, наружная отделка обязательно должна быть согласована с жильцами, для таких работ необходимо получить разрешение архитектурно-строительной комиссии при муниципалитете.

Если у вас есть опыт утепления балконных конструкций, то милости просим в комментарии. Многим нашим читателям будет интересно почитать практические рекомендации «бывалых» мастеров.

Рассчитаем мощность электрического теплого пола

Перед проведением расчёта мощности тёплого электрического пола (греющего кабеля, мат, инфракрасной системы), нужно узнать — выдержит ли дополнительную нагрузку сеть, и сделать проект. Так же решить, будет он:

  • основной — 150 — 220 Вт/м2;
  • дополнительный — 110 — 150.

Рекомендовано устанавливать тёплый пол при потерях тепла не более 100 Вт на м2. Если показатель больше, то необходима дополнительная система отопления.

Все электрические полы, кроме саморегулирующегося греющего кабеля, не укладываются под тяжёлой мебелью, так как данные системы боятся перегрева.

Поэтому, как и при водяном обогреве, чтобы вычислить мощность устройства надо сначала составить план расстановки мебели. То есть, надо рассчитать площадь, которая будет обогреваться.

Вообще, правильно рассчитывать мощность системы не по площади, а по объёму, так как для обогрева большего количества воздуха требуется больше энергии.

На выбор теплоотдачи электрополов, так же влияют теплопотери. Этот довольно сложные вычисления, поэтому можно воспользоваться таблицами, которые имеются в специализированной литературе или в интернете. Конечно указанные там значения усреднённые.

Мощность электрического тёплого пола на 1 м2 производители указывают на маркировке. Это выглядит так: 220v/50-60hz/50см/55w, то есть работает пол при напряжении 220 Вт, а с каждого квадрата отдаёт 55 Вт тепла. Если используется греющий резистивный кабель, то у него производительность небольшая, и увеличить её до 200 Вт на м2 можно путём сокращения ширины витков.

Произведём расчёт на примере вычисления максимальной мощности инфракрасного тёплого пола. Берём размер обогреваемой площади, которую мы определили выше — 12 м2, и стандартную плёнку с напряжением 220 Вт на 1 м2.

В итоге мы получаем, что для нашей комнаты потребуется плёночный тёплый пол с общей мощностью 2640 Вт.

Электрический матовый тёплый пол

Тёплый пол такого вида является доступным способом обогрева комнаты, который проверен уже большим количеством людей. В конструкции электрического тёплого пола нет ничего сложного, в нем содержится терморегулятор,  температурный датчик и нагревательный кабель.

Нагревательный элемент может быть одножильным и двужильным. Они практически одинаковые, отличаются только тем, что им нужна разная прокладка. Для работы двужильного нужно подключить только одну сторону к электросети,  а одножильный с двух. Именно поэтому двужильный удобнее, выгоднее и стоит больше.

Что касается диаметра кабеля, то он может быть от двух до десяти миллиметров, при этом мощность всегда остаётся одинаковой. Диаметр кабеля выбирается в зависимости от выбранной разновидности стяжки.

Иногда электрический тёплый пол выглядит как обычный кабель, а иногда он похож на сетку с закрепленным на ней кабелем. Именно эта сетчатая основа с кабелем называются «матовым» полом. Такой пол наиболее популярен, так как даёт возможность равномерного распределения тепла по всему полу. К сожалению, «матовый» тёплый пол подходит только для тонкой стяжки.

Тёплый пол одно застелить практически любым покрытием. Перед покупкой материала нужно уточнить о возможности использования данного покрытия для электрического тёплого пола.  Нужно помнить, что если на пол поселить толстый ковёр,  который плохо пропускает тепло, то наличие тёплого пола в комнате будет просто бессмысленным.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
