Выбор кондиционера для квартиры
Выбирая кондиционер в жилую квартиру, следует, прежде всего, рассчитать необходимую его мощность. После произведения всех подсчетов можно выбирать тип кондиционера. Мировой рынок предлагает любой тип кондиционеров оптимальной мощности и в разных ценовых категориях. Ввиду большого изобилия продукции возникает вопрос, какой кондиционер нужен в квартире?
Рассмотрим основные типы кондиционеров, предлагаемых для домашнего применения:
Сплит – система.
Вид кондиционеров, набирающий все большую популярность в последнее время. Может применяться как в жилых, так и в офисных помещениях.
Устройство состоит из 2 частей: внутренний блок, находящийся внутри комнаты и внешний, монтирующийся на улице. Они соединены трубами, в которых циркулирует хладагент фреон. Такой тип оборудования может работать на площади от 10 до 120 кв.м.
Достоинства: Эстетичный вид внутреннего блока, низкий уровень шума, высокая мощность, возможность монтажа внутреннего блока в любом месте помещения, наличие дополнительных функций, таких как увлажнение воздуха, ионизатор, обогрев, фильтрация и т.д.
Минусы: Стоимость такого типа приборов значительно достаточно высокая, необходимость профессионального монтажа, необходимость заправки хладагента через некоторое время после начала эксплуатации.
Напольный мобильный кондиционер.
Представляет собой передвижной короб с трубой. Труба вставляется в форточку или в окно для вывода теплого воздуха. Оптимальный вариант для квартиросъемщиков и путешественников.
Достоинства: Мобильность, простота в использовании, оборудование не требует монтажа, низкая ценовая категория.
Недостатки: Достаточно громоздкий и шумный, необходимо наличия отверстия для трубы, меньшая мощность по сравнению со сплит – системами, необходимость постоянного слежения за уровнем конденсата и своевременное опустошение поддона для него.
Оконный.
Самый простой и дешевый вид оборудования. Применяется при отсутствии пластиковых окон в квартире.
Достоинства: Низкая цена, хорошая мощность, простота установки.
Недостатки: Производит много шума, занимает много места на окне, что приводит к снижению уровня световой освещенности комнаты.
Система мульти – сплит.
Идеальное решения для всей квартиры. При наличии нескольких комнат возможен монтаж нескольких внутренних блоков и одного внешнего. Количество внутренних блоков может быть от 2 до 4.
Подбор оборудования
Категория оборудованияВыбратьКондиционирование воздухаВодонагреватели, отопление, водоснабжениеВентиляционное оборудованиеПромышленное оборудованиеУвлажнители, очистители, осушители воздухаВид оборудованияМесто установкиВ квартируВ коттеджВ офисВ сервернуюВ торговые и промышленные помещенияПромышленное оборудованиеМощность охлаждения, кВт
не важно
1,3 — 2,5
2,6 — 3,3
3,3 — 4,2
4,2 — 5,3
5,4 — 6,6
ПроизводительВсе
Energolux
Fujitsu
Hisense
MDV
Royal Clima
Уровень шума, (дБ)
не важно
26 / 26
Тип хладагента
не важно
R410A
Инверторное управление компрессоромЦветЦена, руб.отдо
Пример расчета мощности охлаждения кондиционера

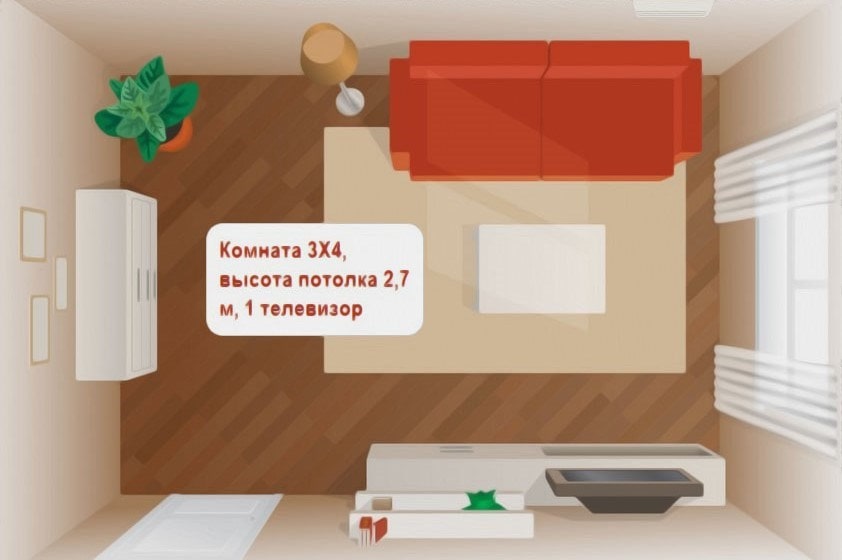

Рассчитаем по формуле охлаждающую мощность кондиционера для комнаты площадью 12 м² с высотой потолков 2,7 м в которой проживает один человек, а также есть телевизор. Комната расположена на солнечной стороне.
Коэффициент q для солнечной стороны принимается равным 40. Q1 = S × h × q / 1000 = 12 м² × 2,7 м × 40 / 1000 = 1,3 кВт.
Q2 = 0,13 кВт для одного человека при легком движении.
Q3 = 0,2 кВт для телевизора. Стоит отметить, что если в комнате находится другая техника, выделяющая тепло, то Q3 для нее берется равным 30% от потребляемой мощности. И, например, если имеется холодильник, который по паспорту потребляет 0,2 кВт, то Q3 (холодильника) = 0,2 × 0,3 = 0,06 кВт. В данном случае показатель незначительный, но если тепловые притоки от бытовой техники значительные, то вносите соответствующие корректировки в калькулятор (0,4 кВт — в калькуляторе можно задать как 2 телевизора, 0,5 кВт — 1 телевизор + 1 компьютер).
Получаем расчетную мощность кондиционера:Q = Q1 + Q2 + Q3 = 1,3 кВт + 0,13 кВт + 0,2 кВт = 1,63 кВт.
Для получения рекомендованной мощности охлаждения увеличим полученное значение на 20%: Qrange = 1,63 кВт × 1,2 = 1,96 кВт.
Как выглядит процесс охлаждения на ID-диаграмме
Процесс охлаждения влажного воздуха на электронной ID-диаграмме чаще всего представляет собой наклонную линию, направленную вниз («охлаждение») и влево («осушение»). Дело в том, что если температура охладителя ниже точки росы, то в процессе охлаждения появляется конденсат, что и символизирует осушение. Если же температура охладителя выше точки росы, осушение не происходит, и процесс охлаждения направлен вертикально вниз.
Типичный процесс охлаждения на ID-диаграмме: линия направлена вниз влево
Если температура охладителя выше точки росы, процесс охлаждения направлен вертикально вниз
На самом деле эти вертикальные и наклонные линии – лишь некая модель истинного процесса охлаждения, который может идти не только по прямой, но и по дуге. Почему так? Да потому что всё зависит от площади контакта с воздухоохладителем, характеристики его поверхности и других факторов.
Процесс конденсации не происходит линейно. В начале охлаждения его может вообще не быть, так как воздух не успел охладиться до точки росы. Потом конденсата выпадает всё больше. Это одна из причин, почему процесс охлаждения на ID-диаграмме могут изображать сначала вертикально вниз, а потом вниз влево по линии постоянной относительной влажности.
Иногда процесс охлаждения изображают вот так: сначала вниз, потом вниз влево.
Однако и это – лишь упрощенная модель. Истина, судя по всему, где-то между первым (наклонным) и вторым вариантами.
Информация
Для того чтобы произвести расчет мощности кондиционера, учитывают множество параметров помещения. Проведение расчета является важным процессом, поскольку по итогам расчета будет покупаться кондиционер той или иной мощности. Мощность кондиционера определяет, способен ли кондиционер охладить помещение определенного объема за ограниченное время до необходимой температуры. Потребляемая мощность кондиционера должна учитывать как площадь помещения, так и наличие в помещение объектов, способствующих нагреву или охлаждению воздуха.
Существует основная методика, по которой считается потребляемая мощность кондиционера. Данная методика позволяет учесть все необходимые параметры и максимально приближенное вычислить нужный показатель.
Формулы для расчета воздухоохладителя
Самой распространенной ошибкой при расчете мощности охладителей воздуха и кондиционеров является расчёт по начальной и конечной температуре. Такой подход НЕ учитывает изменение влажности (возможное осушение воздуха), а потому даёт неверный результат. Правильный расчет основывается на значениях энтальпий, а не температур!
Синим закрашена область, в которую может происходить процесс охлаждения чисто теоретически. На практике эта область гораздо меньше (закрашена желтым)
Формула холодильной мощности воздухоохладителя, кондиционера или фанкойла:
N = G [м3/ч] · (i2 – i1) / 3, где
- 3 – коэффициент, который учитывает плотность воздуха и перевод часов в секунды и другие величины;
- G – расход воздуха, выраженный в м3/ч;
- i1, i2 – начальная и конечная энтальпии воздуха, кДж/кг.
Чиллер с водяным охлаждением конденсатора
Водоохлаждающие установки ВМТ с водяным охлаждением имеют более простую конструкцию, из-за чего стоят дешевле. Однако их необходимость в проточной воде или установке дополнительных устройств (градирен) ограничивает использование этого типа чиллеров. К тому, же необходим постоянный доступ к проточной воде, что чаще всего так же усложняет использование такого типа чиллеров. К преимуществам стоит отнести то, что системы с водяным охлаждением стоят значительно дешевле, чем на основе воздушного охлаждения.
Чиллеры ВМТ с воздушным охлаждением можно применять как внутри, так и снаружи помещения, что бывает очень удобно. Если устанавливается оборудование на улице, то используют чиллеры с осевыми вентиляторами. Их размещают либо на фундаменте возле здания, либо на крыше. Для установки оборудования внутри маленького помещения лучше использовать холодильные машины с выносным конденсатором. Стоит учитывать, что системы и с воздушным и водяным охлаждением, могут предлагатся в моноблочном виде или с выносным и конденсатором. Все зависит от поставленной задачи и требований заказчика.
