Самостоятельный расчет мощности компонентов системы отопления: циркуляционных насосов, котлов и радиаторов

Шаг 2: производительность

Как рассчитать мощность насоса для отопления (точнее, его производительность в кубометрах в час)?

Если параметры отопительного котла или отдельного контура, который предстоит обслуживать насосу, известны заранее, то расчет насоса для системы отопления выполняется по формуле Q = 0,86 x P/dt.

В ней:

• Q — искомая производительность (м3/час);
• P — значение тепловой мощности котла или контура в киловаттах;
• dt — перепад температуры между подающей и обратной нитками. Этот перепад определяет то количество тепла, которое отдает участок отопительной системы.

В автономной отопительной системе температура подачи крайне редко превышает 75-80 градусов.

Насос с регулятором мощности нужно подбирать по производительности в среднем положении регулятора. Это даст возможность скорректировать производительность при ошибке в любую сторону.

Давайте своими руками выполним расчет насоса для частного дома с котлом мощностью 32 кВт. Температуру подачи примем равной 75 градусам, обратки — 55. Наша формула примет вид Q=0,86 х 32 / (75-55) = 1,376 м3/час.

Расчет теплопотерь

Если отопительная система находится на стадии проектирования, то перед расчетом производительности насоса нам придется оценить необходимое зданию или отдельному его помещению количество тепла. Оно должно покрывать теплопотери в нижний пик зимних температур.

Структура теплопотерь жилого дома.

Теплопотери проще всего рассчитать по еще одной формуле — Q=V*Dt*k/860. Переменные в этой формуле в порядке слева направо:

1. Мощность отопительного котла или участка контура (кВт);
2. Отапливаемый объем (м3);
3. Расчетный перепад температуры между улицей и домом в градусах;
4. Коэффициент рассеивания тепла.

Вычисление объема помещения, думаю, не вызовет затруднений у читателя: азы геометрии мы все проходили в школе. А вот две оставшихся переменных нуждаются в разъяснениях.

Dt вычисляется как разница между санитарной нормой температуры в жилом помещении (для частного дома 20-22 градуса в зависимости от климата региона) и наружной температурой в самую холодную для вашего региона пятидневку;

Распределение температур самых холодных пятидневок зимы по территории РФ.

K берется из таблицы:

Изображение	Коэффициент рассеивания тепла
	06-0,9: отличное утепление (фасад с пенопластовой шубой, тройные стекла).
	1-1,9: среднее утепление (стена в пару кирпичей, однокамерные стеклопакеты)
	2-2,9: плохое утепление (щитовые стены, окна со стеклами в одну нитку).
	3-4: неутепленное строение (холодный склад со стальными стенами)

Давайте посчитаем, сколько тепла требуется мансарде площадью 60 квадратных метров со средней высотой потолка 2,4 метра, расположенной в Севастополе (средняя температура пяти самых холодных дней зимы — -14°С). Утепление — по 50 мм минваты и пенопласта, окна — энергосберегающие однокамерные.

1. Коэффициент рассеивания будем считать равным 0,8;
2. Объем помещения равен 60 х 2,4 = 144 кубометра;
3. Максимальная дельта температуры между мансардой и окружающим ее воздухом — (20 — -14) = 34 °С;
4. Потери тепла равны 144 х 34 х 0,8 / 860 = 4,55 кВт.

На практике мансарда с такими характеристиками обогревается кондиционером с тепловой мощностью в режиме обогрева 4,1 кВт.

Особый случай

Во многих настенных электрических и газовых котлах насос уже установлен изготовителем наряду с группой безопасности и расширительным бачком. Это превращает котел в полноценную и самодостаточную котельную, которая подключается непосредственно к отопительному розливу.

Электрокотел на фото снабжен собственным насосом и подключен прямо в разрыв отопительного розлива.

Какими бывают циркуляционные насосы для дома?

Основная классификация насосов для системы отопления – мокрые и сухие. Это две больших категории агрегатов, которые отличаются между собой принципом работы. Чтобы разобраться, какой насос нужен для вашей отопительной системы, рассмотрим каждый из указанных типов.

Сухие циркуляционные насосы: как работают

В конструкции сухого насоса исключен контакт ротора с водой. Для этого производители используют уплотнители, за счет которых удается предотвратить воздействие жидкости на контакты системы. Для изготовления таких агрегатов чаще всего используют нержавеющую сталь, керамику, алюминий и другие высокопрочные материалы.

Принцип работы циркуляционных насосов определяется плотным прилеганием пружин друг к другу. Вода может попасть в зазор. Однако ее количество ограничено. Тончайшая водяная пленка способствует дополнительной герметизации. В современных моделях уплотнители рекомендуют обслуживать раз в три года.

Ключевые особенности циркуляционных насосов сухого типа:

• высокие показатели коэффициента полезного действия – достигают 80-90%, поэтому оборудование считается достаточно эффективным;
• издается шум при работе сухого насоса из-за взаимодействия элементов. Продумайте место для установки, чтобы включенный котел не был источником дискомфорта в помещении;
• риски износа уплотнителей, которые требуют обслуживания;
• нельзя использовать без поступления жидкости. Это чаще всего приводит к выходу из строя оборудования.

Сухие циркуляционные насосы бывают горизонтальными, вертикальными и блочными. Горизонтальные модели насосов устанавливают с учетом расположения двигателя и колеса на одном уровне.

В вертикальных модификациях двигатель должен находиться сверху рабочего механизма. Патрубки в таких насосах имеют одинаковые диаметры и располагаются в уровень. Блочные насосы отличаются компактными размерами. Их изготавливают с учетом расположения колеса и двигателя в одном корпусе. Сухой циркуляционный насос чаще устанавливают в промышленных условиях из-за издающегося при работе шума.

Характеристики насосов с мокрым ротором

Жидкость, которая используется для запуска в системе, контактирует с электродвигателем насоса. За счет этого элементы мокрого насоса служат дольше и не истираются. Вода играет роль смазки и охладителя.

Особенности использования циркуляционных насосов для частного дома следующие:

• практически бесшумная работа системы, поскольку детали насоса между собой не соприкасаются;
• достойные эксплуатационные характеристики;
• коэффициент полезного действия чаще не превышает 50;
• нет надобности в обслуживании насоса и замене расходников.

Производители современных насосов продумывают простую установку и облегчают доступ к ней. Чащ всего системы монтируют горизонтально, поэтому не возникает трудностей. Настроить рабочий режим насоса с мокрым ротором можно вручную или за счет автоматики, если это предусмотрено особенностями модели.

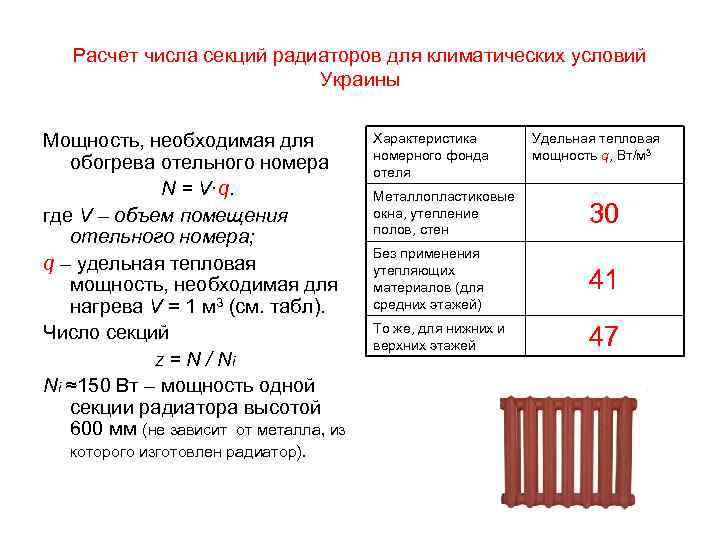

Расчеты в зависимости от объема помещения

Более точные данные можно получить, если сделать расчет секций радиаторов отопления с учетом высоты потолка, т. е. по объему помещения. Принцип здесь примерно такой же, как и в предыдущем случае. Сначала вычисляется общая потребность в тепле, затем рассчитывают количество секций радиаторов.

Если радиатор будет скрыт экраном, нужно увеличить потребность помещения в тепловой энергии на 15-20%

Согласно рекомендациям СНИП на обогрев каждого кубического метра жилого помещения в панельном доме необходим 41 Вт тепловой мощности. Умножив площадь комнаты на высоту потолка, получаем общий объем, который умножаем на это нормативное значение. Для квартир с современными стеклопакетами и наружным утеплением понадобится меньше тепла, всего 34 Вт на кубический метр.

Например, рассчитаем необходимое количество тепла для комнаты площадью 20 кв.м. с потолком высотой 3 метра. Объем помещения составит 60 куб.м (20 кв.м. Х 3 м.). Расчетная тепловая мощность в этом случае будет равна 2460 Вт (60 куб.м. Х 41 Вт).

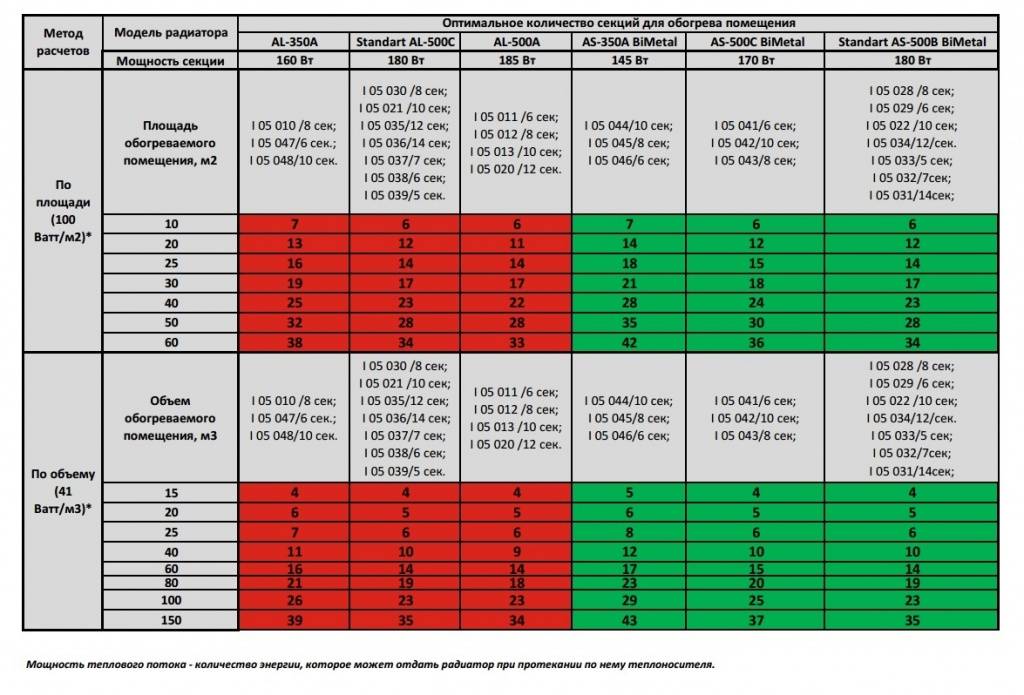

А как рассчитать количество радиаторов отопления? Для этого нужно разделить полученные данные на указанную производителем теплоотдачу одной секции. Если взять, как и в предыдущем примере, 170 Вт, то для комнаты будет нужно: 2460 Вт / 170 Вт = 14,47, т. е. 15 секций радиатора.

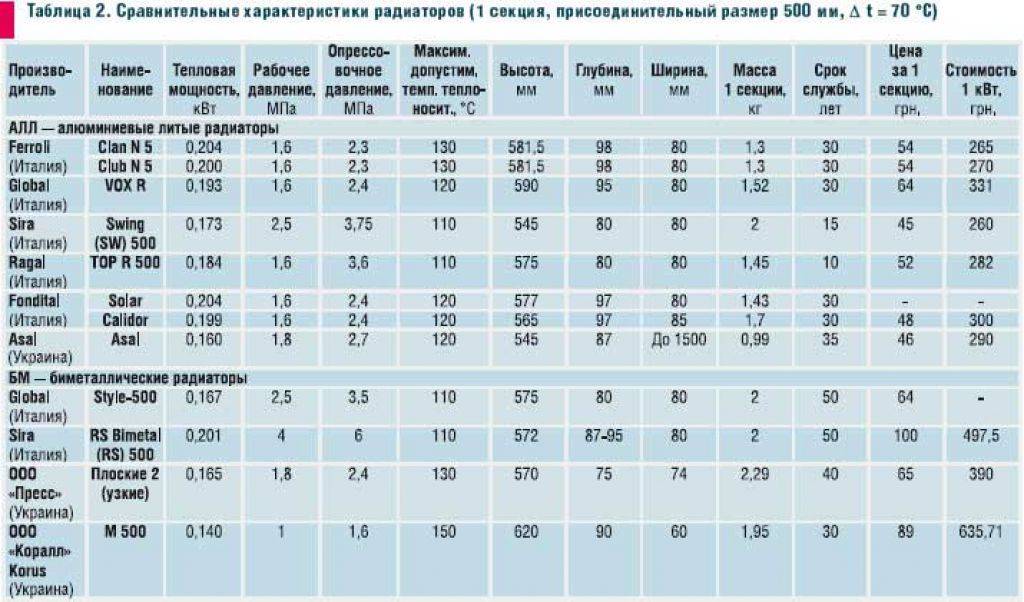

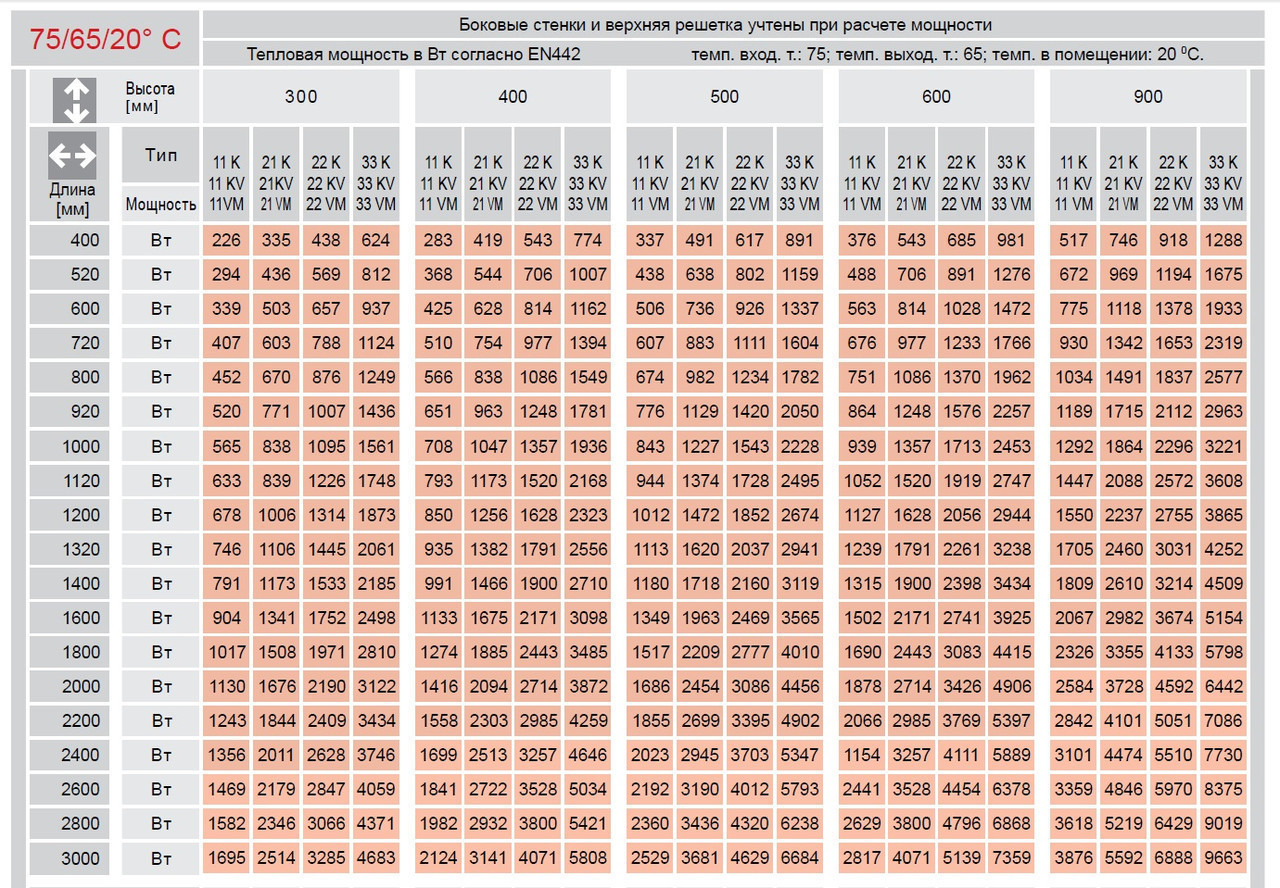

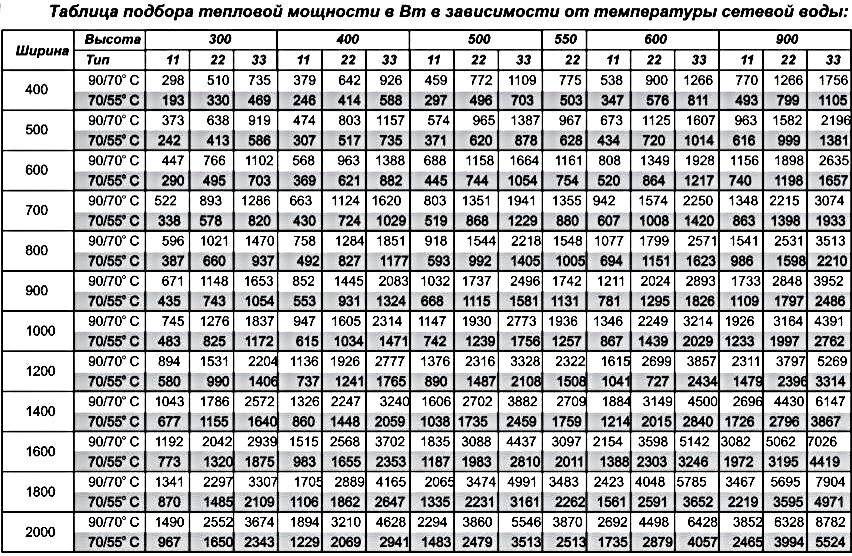

Производители стремятся указывать завышенные показатели теплоотдачи своей продукции, предполагая, что температура теплоносителя в системе будет максимальной. В реальных условиях это требование соблюдается редко, поэтому следует ориентироваться на минимальные показатели теплоотдачи одной секции, которые отражены в паспорте изделия. Это сделает расчеты более реалистичными и точными.

Вычисление мощности циркуляционного насоса

В закрытых системах теплоснабжения циркуляция жидкости происходит принудительно. До того как рассчитать мощность насоса для отопления необходимо составить схему теплоснабжения. Только после этого можно приступать к вычислениям.

Циркуляционные насосы для отопления

Есть несколько параметров, определяющих основные характеристики этого компонента отопления. Работа насоса направлена на увеличение скорости движения теплоносителя в системе. Помимо этого он не должен создавать избыточные гидравлические нагрузки, повышать шум

Именно поэтому так важно правильно рассчитать мощность насоса для отопления

Для выполнения вычислений потребуется узнать такие характеристики оборудования:

• Производительность. Она характеризует количество тепла, переносимого за единицу времени по трубопроводам с помощью циркуляционного насоса;
• Гидравлическое сопротивление. Это потери давления в магистралях из-за трения воды о внутреннюю поверхность компонентов теплоснабжения. При расчете мощности насоса для отопления этот показатель является одним из определяющих, так как от него зависит скорость потока теплоносителя;
• Потребляемая мощность. Указывается производителем в паспорте устройства. Определяется характеристиками электродвигателя, подключенного к ротору насоса.

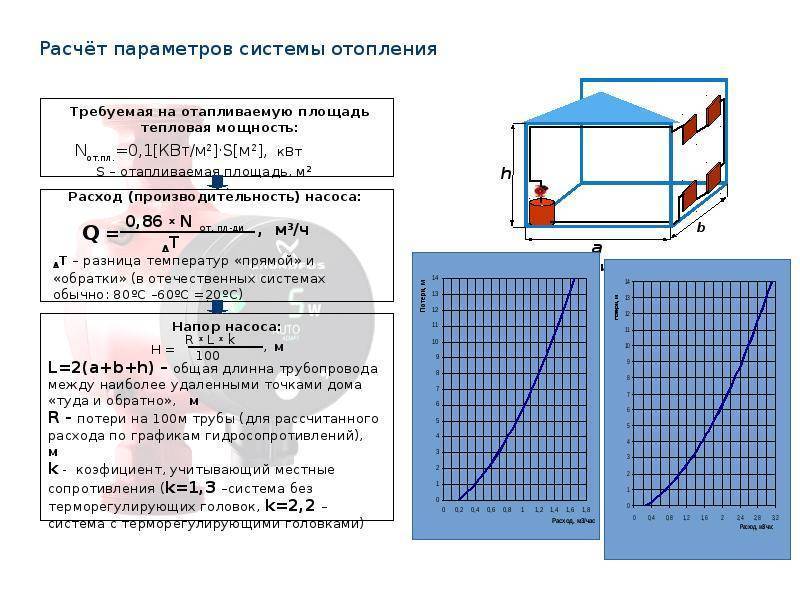

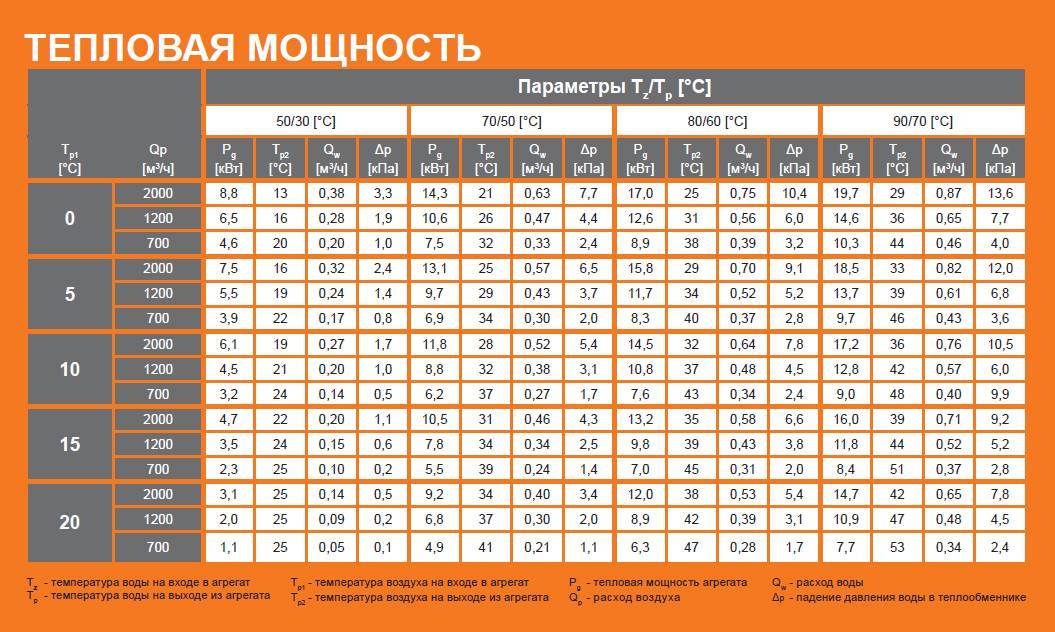

На первом этапе расчета мощности циркуляционного насоса для отопления следует вычислить производительность. Для этого потребуется узнать необходимую тепловую мощность системы теплоснабжения. Расчет производительности выполняются по следующей формуле:

Q=(0.86*R)/(Tпод-Тоб)

Где Q – производительность устройства; R – расчетная тепловая мощность, Вт; Тпод и Тоб – температура воды в подающей и обратной трубе отопления.

Основным фактором, влияющим на производительность насоса, является тепловая мощность системы. Лучше всего вычислить ее максимально точно, чтобы избежать покупки устройства с несоответствующими параметрами. Также на расчет мощности насоса для теплоснабжения влияют характеристики теплоносителя. В случае использования антифризов номинальный показатель необходимо увеличить на 10-15%, так как их плотность значительно выше, чем у дистиллированной воды.

Гидравлическое сопротивление циркуляционного насоса определяется следующей формулой:

Н=1,3*(R1*L1+ R2*L2+… Z1+Z2)/10000

Где R1 и R2 – потеря давления на подающем и обратном участках магистрали; L1 и L2 – протяженность трубопроводов; Z1 и Z2 – гидравлическое сопротивление компонентов системы.

Последний показатель для расчета мощности насоса для теплоснабжения можно взять из паспорта устройства. Если же таковой отсутствует — рекомендуется применять данные из таблицы.

Компонент теплоснабжения	Гидравлическое сопротивление, Па
Котел	От 1000 до 2000
Термостатический вентиль	От 5000 до 10000
Смеситель	От 2000 до 4000
Датчик температуры	От 1000 до 1500

Производители указывают гидравлическое сопротивление в величине водяного столба. Т.е. это показатель мощности, которая способна поднять воду в вертикальной трубе на определенный уровень.

Во время расчета мощности циркуляционного насоса для теплоснабжения не учитывается наличие нескольких скоростных режимов. Хотя на практике с помощью этой функции устройства можно оптимизировать скорость движения теплоносителя, тем самым сбалансировав всю систему.

Сложно ли сделать точный расчёт отопления дома или теплицы самостоятельно? Помимо вышеописанных способов рекомендуется применять специализированные программы для теплоснабжения. Это позволит сверить результаты и добиться максимальной точности расчетов.

В видеоматериал показан пример расчета мощности отопления с помощью специализированной программы:

https://youtube.com/watch?v=mVNWfHKN-Pw

Расчёт циркуляционного насоса

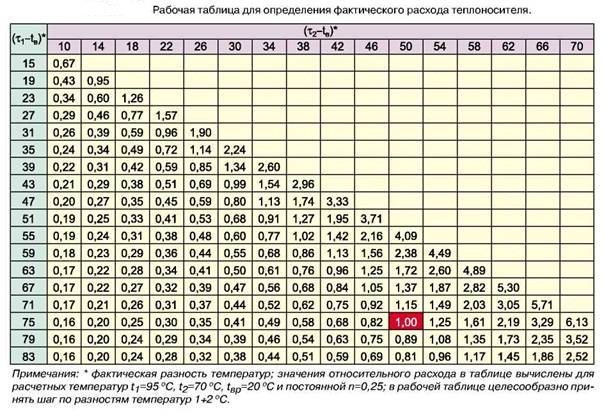

Расход воды циркулирующей в системе отопления пропорционален тепловой нагрузке и обратно пропорционален температурному графику.

Расход воды циркулирующей в системе горячего водоснабжения пропорционален тепловым потерям в трубопроводах системы горячего водоснабжения и обратно пропорционален разнице температур воды подаваемой в систему ГВС и возвращаемой из неё.

Потери напора в системах отопления и горячего водоснабжения определяются гидравлическим расчётом и должны быть приведены в проектах устройства этих систем.

Определяя напор насоса, не следует пренебрегать естественным циркуляционным давлением системы, которое возникает из-за разности плотностей горячей воды на входе в систему и холодной на выходе из неё. Величина естественного давления имеет положительный знак, если центр нагрева воды — ниже центра охлаждения и отрицательный, если центр нагрева выше центра охлаждения.

В разные периоды отопительного сезона, величина естественного давления различная и соответственно – различное и его влияние. Устранить влияние естественного давления можно установив автоматические регуляторы перепада давления или расхода. Чем больше доля естественного давления в циркуляционном напоре – тем больше его влияние.

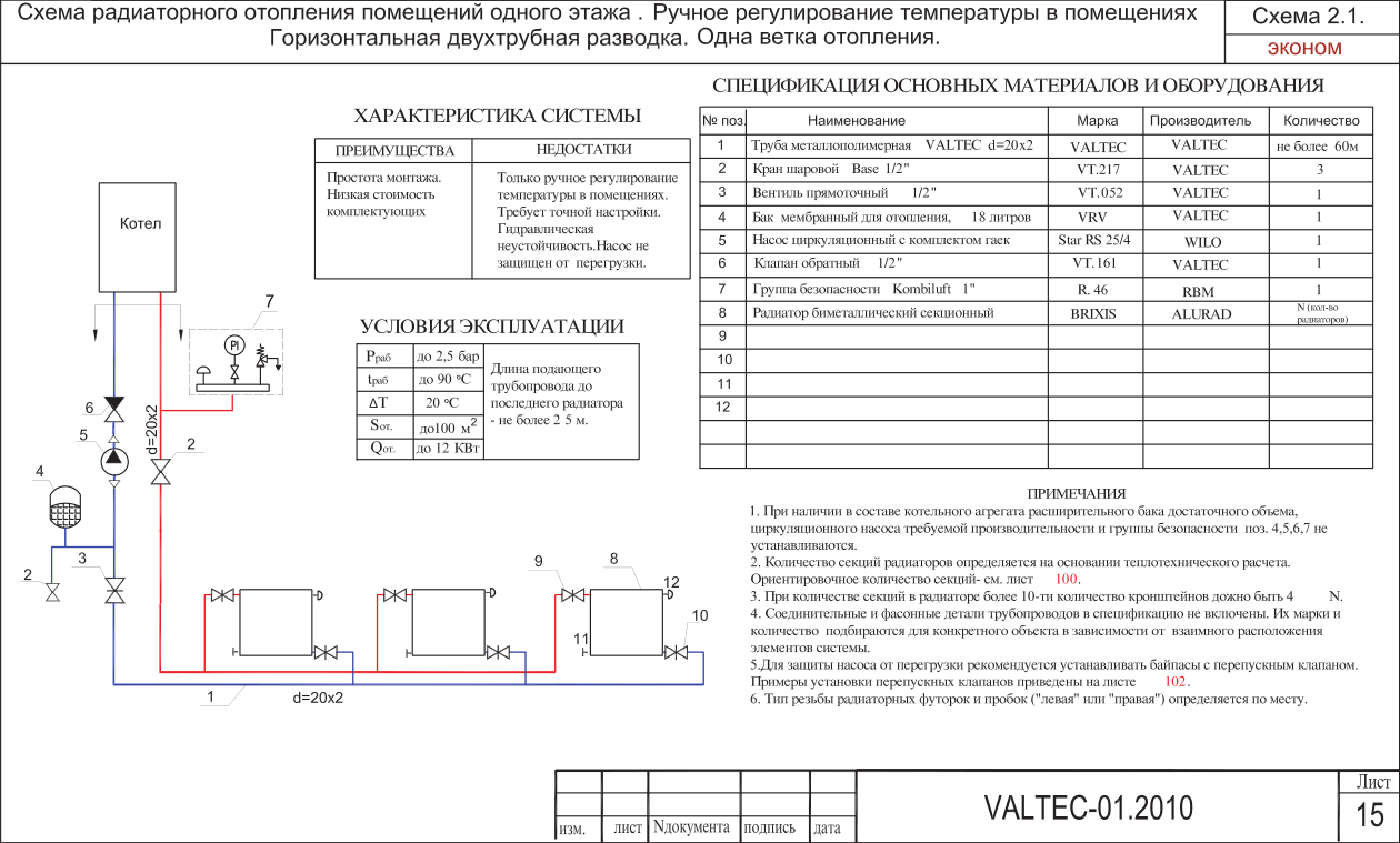

Вертикальная отопительная система

При разработке предварительной план-схемы вертикальной отопительной системы для нумерации стояков следует использовать арабские цифры. При этом начало нумерации следует проводить от квартиры, которая на схеме изображена в верхнем левом углу, и постепенно перемещаться по часовой стрелке. Предварительный план со строгим соблюдением масштабности позволяет определить продолжительность отдельного участка отопительной системы с точностью до 0,1 м.

Вертикальная отопительная система

При планировании отопительной системы дома особое внимание программа для расчета системы отопления должна уделить определению тепловой нагрузки участков. Для этого следует вычислить плотность теплового потока, который отдается теплоносителем

При этом изначально выясняется уровень распределения тепловой нагрузки для всех отопительных элементов, присутствующих в сети, а уже после этого определяют и тепловую нагрузку отдельных участков системы.

При отображении тепловой нагрузки участка (Q_i-j) на плане ее показывают над выносной линией. А под этой чертой обозначена продолжительность данного отрезка системы.

Порядок расчета гидравлических параметров отопления

Отопление на плане дома

На первом этапе вычисления параметров системы отопления следует составить предварительную схему, на которой указывается расположение всех компонентов. Таким образом определяется общая протяженность магистралей, рассчитывается количество радиаторов, объем воды, а также характеристики отопительных приборов.

Как сделать гидравлический расчет отопления, не имея опыта подобных вычислений? Следует помнить, что для автономного теплоснабжения важно правильно подобрать диаметр труб. Именно с выполнения этого этапа и следует начать вычисления

Определение оптимального диаметра труб

Виды труб для отопления

Самый упрощенный гидравлический расчет системы отопления включает в себя только вычисление сечения трубопроводов. Нередко при проектировании небольших систем обходятся и без него. Для этого берут следующие параметры диаметров труб в зависимости от типа теплоснабжения:

• Открытая схема с гравитационной циркуляцией. Трубы диаметром от 30 до 40 мм. Такое большего сечение необходимо для уменьшения потерь при трении воды о внутреннюю поверхность магистралей;
• Закрытая система с принудительной циркуляцией. Сечение трубопроводов варьируется от 8 до 24 мм. Чем оно меньше, тем больше давление будет в системе и соответственно – уменьшится общий объем теплоносителя. Но при этом возрастут гидравлические потери.

Если в наличии есть специализированная программа для гидравлического расчета системы отопления – достаточно заполнить данные о технических характеристиках котла и перенести отопительную схему. Программный комплект определит оптимальный диаметр труб.

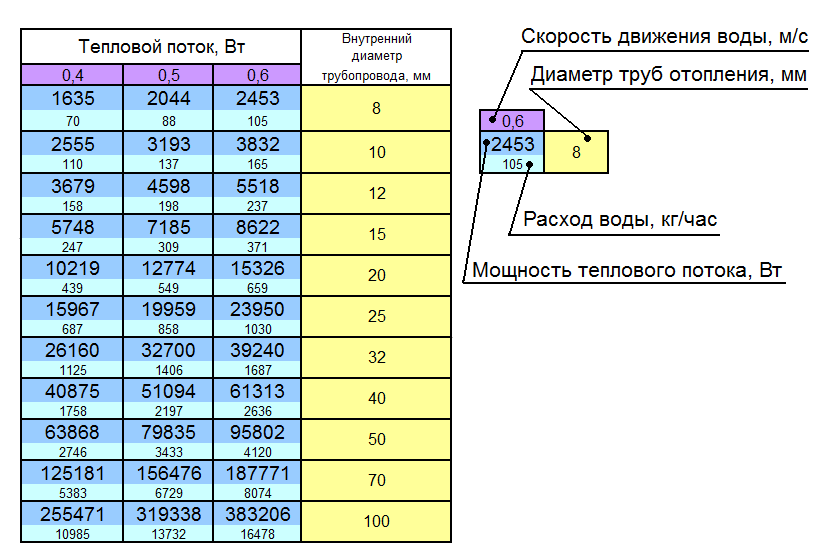

Таблица выбора внутреннего диаметра трубопроводов

Полученные данные можно проверить самостоятельно. Порядок выполнения гидравлического расчета двухтрубной системы отопления вручную при вычислении диаметра трубопроводов заключается в вычислении следующих параметров:

• V – скорость движения воды. Она должна быть в пределах от 0,3- до 0,6 м/с. Определятся производительностью насосного оборудования;
• Q – тепловой поток. Это отношение количества тепла, проходящего за определенный промежуток времени – 1 секунду;
• G – расход воды. Измеряется в кг/час. Напрямую зависит от диаметра трубопровода.

В дальнейшем для выполнения гидравлического расчета систем водяного отопления понадобиться узнать общий объем отапливаемого помещения – м³. Предположим, что это значение для одной комнаты равно 50 м³. Зная мощность котла отопления (24 кВт) вычисляем итоговый тепловой поток:

Q=50/24=2,083 кВт

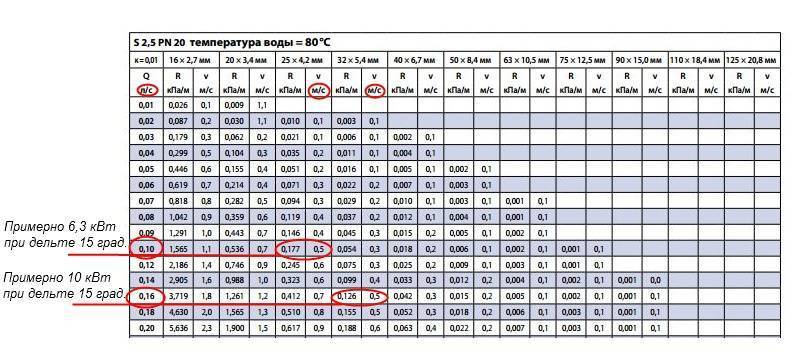

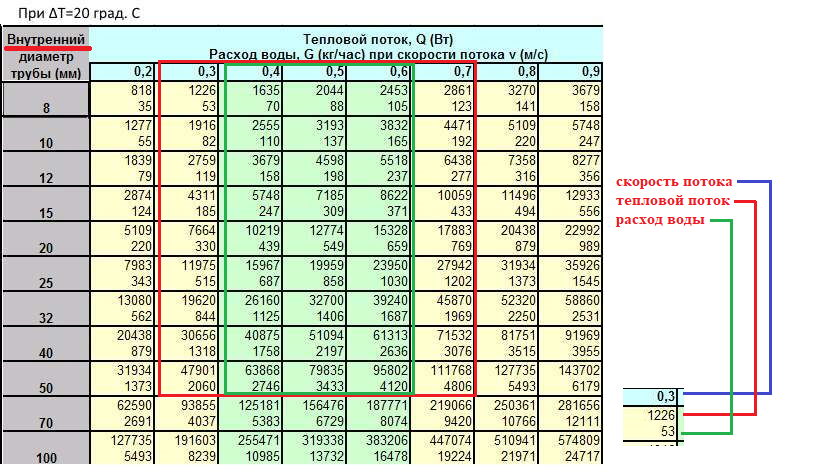

таблица расхода воды в зависимости от диаметра трубы

Затем для выбора оптимального диаметра труб нужно воспользоваться данными таблицы, составленными при выполнении гидравлического расчета системы отопления в Excel.

В этом случае оптимальный внутренний диаметр трубы на конкретном участке системы составит 10 мм.

В дальнейшем для выполнения примера гидравлического расчета системы отопления можно узнать ориентировочный расход воды, который засвистит от диаметра трубы.

Учет местных сопротивлений в магистрали

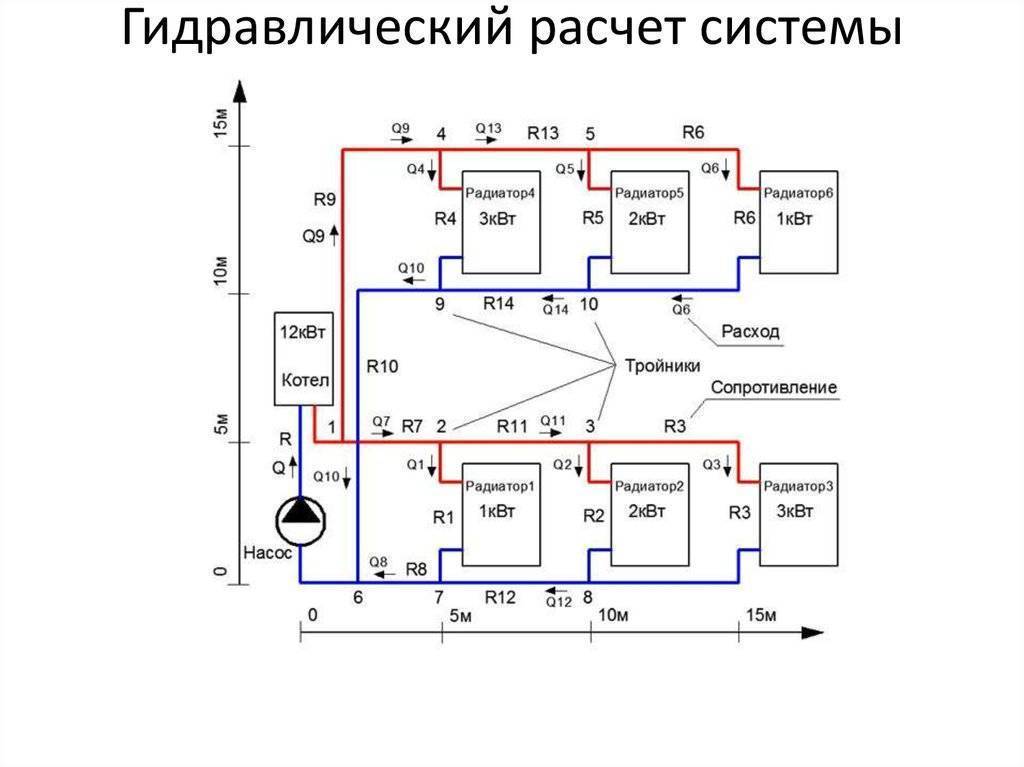

Пример гидравлического расчета отопления

Не менее важным этапом является расчет гидравлического сопротивления отопительной системы на каждом участке магистрали. Для этого вся схема теплоснабжения условно разделяется на несколько зон. Лучше всего сделать вычисления для каждой комнаты в доме.

В качестве исходных данных для внесения в программу для гидравлического расчета системы отопления понадобятся следующие величины:

• Протяженность трубы на участке, м.п;
• Диаметр магистрали. Порядок вычислений описан выше;
• Требуемая скорость теплоносителя. Также зависит от диаметра трубы и мощности циркуляционного насоса;
• Справочные данные, характерные для каждого типа материала изготовления – коэффициент трения (λ), потери на трении (ΔР);
• Плотность воды при температуре +80°С составит 971,8 кг/м³.

Зная эти данные можно сделать упрощенный гидравлический расчет отопительной системы. Результат подобных вычислений можно увидеть в таблице. При проведении этой работы нужно помнить, что чем меньше выбранный участок отопления, тем точнее будут данные общих параметров системы. Так как сделать гидравлический расчет теплоснабжения с первого раза будет затруднительно – рекомендуется провести ряд вычислений для определенного промежутка трубопровода. Желательно, чтобы в нем было как можно меньше дополнительных приборов – радиаторов, запорной арматуры и т.д.

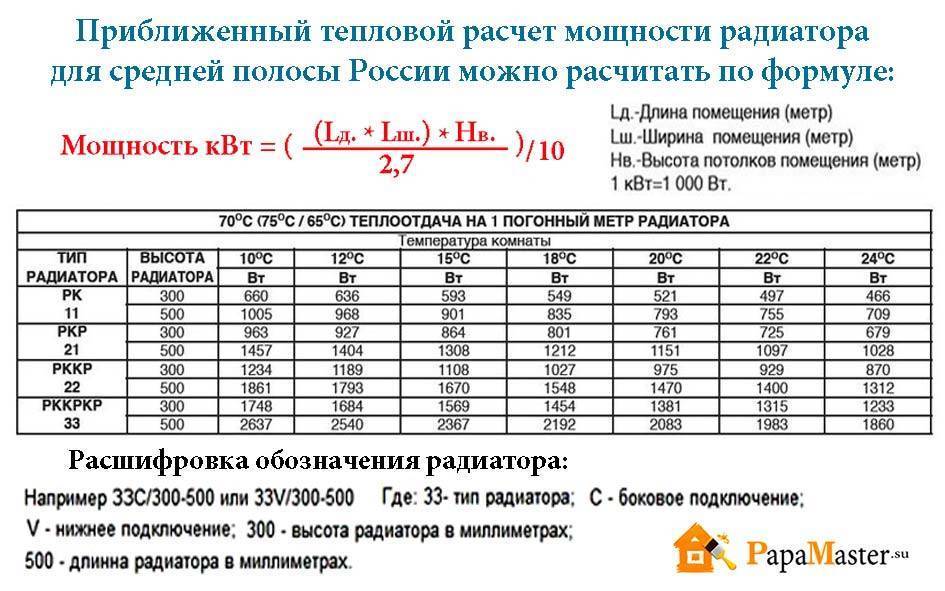

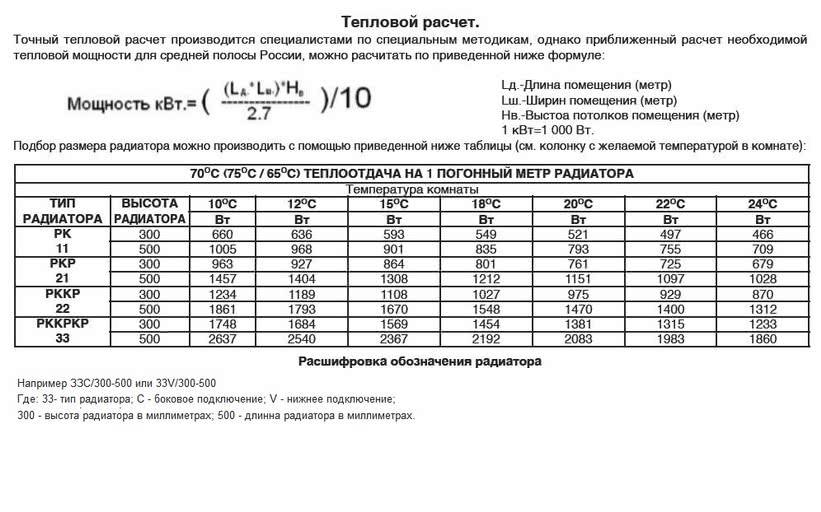

Расчет радиаторов отопления по площади

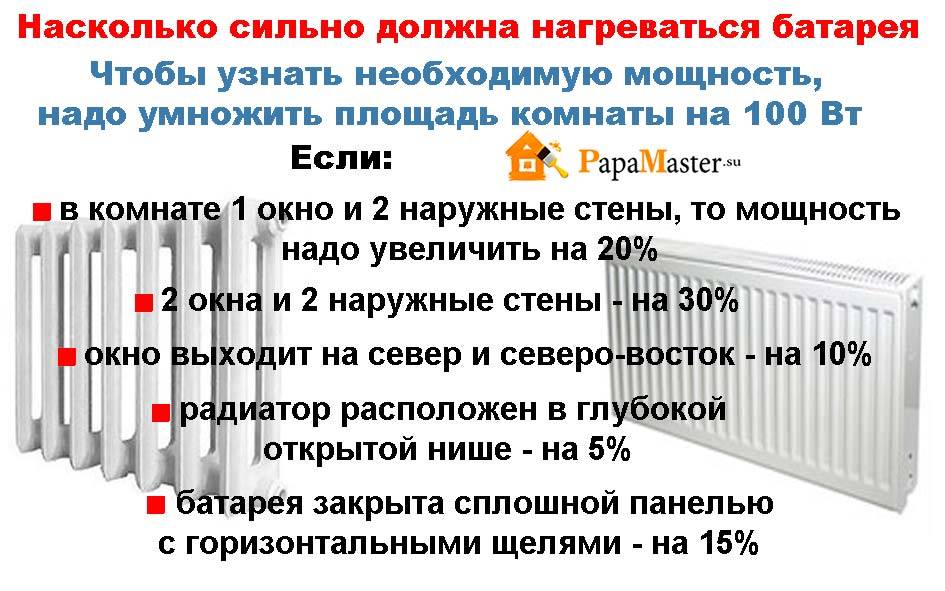

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

• для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
• для областей выше 60 о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2. потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

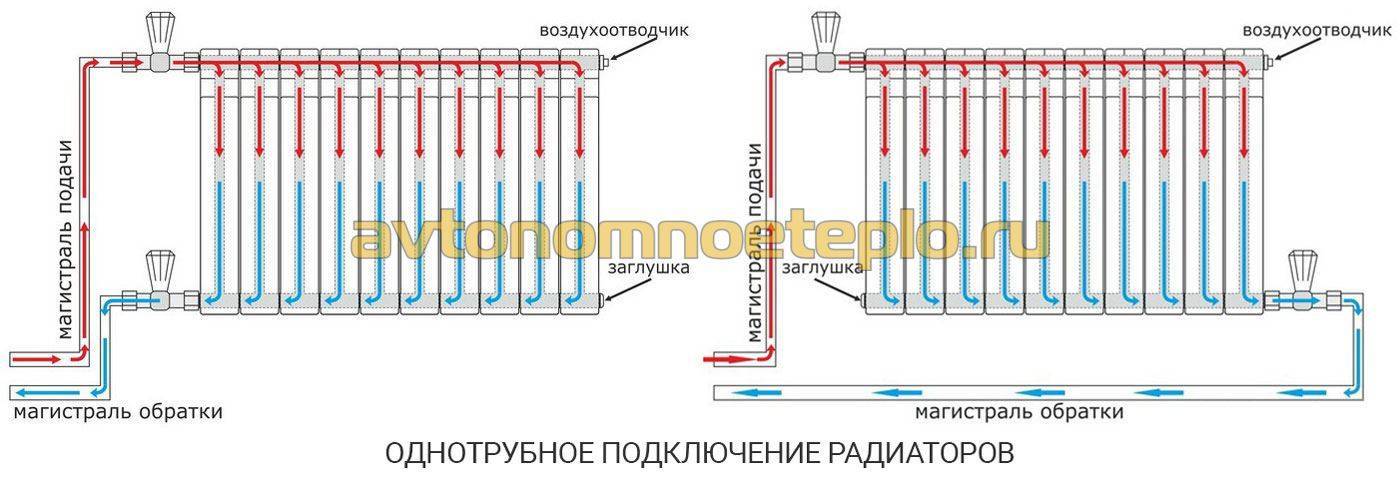

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Что еще влияет на выбор

На подбор насоса для системы отопления, кроме основных его параметров (напора и подачи) могут влиять и некоторые другие факторы, например, такие как: производитель, качество изготовления, долговечность, максимальная температура эксплуатации, стоимость, и др. Зачастую они связаны между собой. Качественные насосы надежных производителей, таких как «Grundfos», «Wilo», «DAB», «Lowara», «Ebara» и «Pedrollo», обычно, имеют большую стоимость. Китайские или отечественные модели, как правило, намного дешевле, но нет гарантии в их надежности и длительной работе. Тут уже все зависит от личного выбора: то ли качественное надежное изделие по более высокой цене или более дешевый, но менее надежный циркуляционный насос, который, возможно, в скором времени придется менять. Иногда, чтобы сэкономить, приобретают б/у «Grundfos» или «Wilo». Часто, они нормально работают дольше новых китайских, но если приобретены у проверенных специалистов, которые могут дать определенную гарантию.

Еще один параметр технической характеристики, который может быть важным при выборе циркуляционного насоса – максимально допустимая температура его эксплуатации, которая также должна быть в его паспорте или инструкции по эксплуатации

Это особенно важно, если насос предполагается установить в системе отопления с твердотопливным котлом на подающей трубе. Максимально допустимая температура эксплуатации его, в этом случае, должна быть не менее 110 о С

Если же, он будет устанавливаться на обратной магистрали, то этот параметр не столь важен, так как температура теплоносителя в этом месте редко превышает 70 о С.

Система отопления в частном или загородном доме нуждается в специальном насосе, который будет помогать теплоносителю, циркулировать по трубам. Благодаря такому циркуляционному насосу удается добиться того, что все помещения в доме нагреваются наиболее равномерным образом. Установка такого устройства предполагает проведение некоторых расчетов. Расчет насоса для отопления может зависеть от некоторых определенных обстоятельств. Для начала, необходимо определиться с типом насоса. Насос может быть «мокрым» или «сухим». Их отличие состоит в том, что у первого насоса рабочая область находится под слоем воды, то есть, в перекачиваемой среде.

Такой насос не нуждается в дополнительной смазке или увлажнении. Однако необходимо учесть, что водяной напор или сопротивление во многом могут оказывать влияние на функциональную мощность агрегата. Разберемся же, как рассчитать насос для отопления.

4 Как правильно подобрать насос?

Чтобы правильно подобрать циркуляционный насос для системы отопления, нужно учесть, что устройство должно отвечать определенным критериям:

• продуктивность работы помпы;
• давление помпы, напор;
• условия работы;
• внешние аспекты – уровень шума, размеры, обслуживание.

В последнем пункте выигрывает, несомненно, насос мокрого типа, он меньше и бесшумнее. Но с другими критериями следует разобраться.

4.1 Расчет производительности помпы

Производительность помпы подразумевает количество перегоняемого теплоносителя, его расход при  наименьшей загрузке устройства. Чем выше производительность, тем лучше.

Расчет насоса по критерию производительности можно по формуле: Q = N / (t 2 – t 1), где Q – искомая величина производительности,N – соответствует мощности отопительного котла,t1 – величина температурыжидкости в «обратке» контура, t2 – показатель температуры в подающем отсеке, после отопительного котла.

По этой формуле можно приблизительно выбирать параметры требуемого насоса. Считают, что на 10 м кольца контура необходимо примерно 0,6 м напора помпы.

4.2 Давление устройства

Давление аппарата – уровень, на который устройство сможет поднять воду в контуре отопления. Обычно этот параметр указывают в документах к механизму и на самой помпе.

Например, насосы для отопления моделиGRUNDFOSUPS25-40. Цифры в этой марке означают:

40 – высота подъема жидкости – 4 м или 0,4 атм. давления

Эту величину берут во внимание в первую очередь, выбирая насос. 25 – диаметр присоединяемых труб – 25 мм

Обычно используют трубы диаметром 32 и 25 мм.

Поэтому, задаваясь вопросом, как правильно выбрать циркуляционный насос, следует брать во внимание полное название насоса. Он должен подходить по диаметру к трубам системы

На помпе указывают также потребляемую мощность, направление движения ротора, количество оборотов.

4.3 Внешние аспекты

Работа устройства и необходимое количество тепла зависят также от температуры окружающей среды. Неправильно подобранный насос может начать перегреваться, потому как может не справиться с чрезмерной нагрузкой.А значит,перед тем, как рассчитать необходимые параметры устройства, следует хорошо знать характеристики котла и отопительной системы.

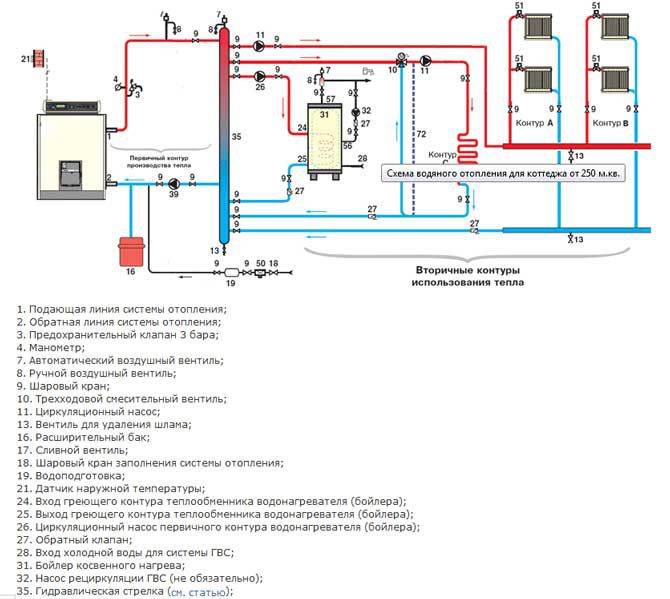

Схема установки циркуляционного насоса

Для труб с большим диаметром циркулирующий теплоноситель будет большего объема и, следовательно, понадобится более мощный насос. Для теплоносителя из незамерзающей жидкости, как правило, помпа должна подбираться более производительная и надежная.

4.4 Расчет мощности

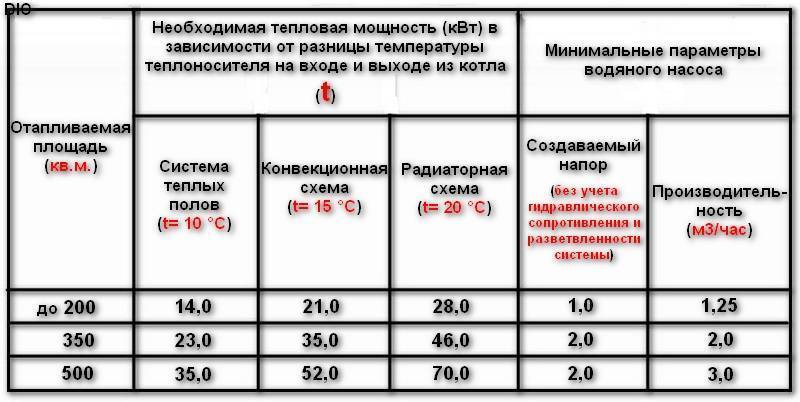

Мощность циркуляционного насоса для отопления зависит от площади помещения, которая отапливается. К примеру, площадь равна 200 м2. Чтобы в здании было тепло, придерживаются примерного соотношения: 1 кВт тепловой энергии на 10 м2. Следовательно, на данную площадь потребуется 20 кВт.

Далее следует рассчитать разницу температур на подающем и обратном контуре. Специалисты советуют в пределах 10ᵒС. Производят расчет мощности: 20:10=2.  Рассчитанный таким образом параметр и есть мощность помпы, измеряемая в м3/ч.

Расчет циркуляционного насоса производят также по параметрам количества необходимого тепла, сопротивления труб, расхода электроэнергии, предельного уровня температуры.

Расчет по кубатуре помещения

Предлагаемая методика также не претендует на высокую точность, но по сравнению с расчетом на основе площади помещения она дает результаты, более соответствующие реальному положению дел. Самая большая проблема в данном случае – правильная трактовка норм СНиП, по которым для обогрева одного кубического метра жилой площади необходимо затратить 41 кВт мощности. Так как этот параметр описывает систему организации отопления в стандартном панельном здании, расчет количества радиаторов отопления в частном доме будет не совсем точным. Но примерное представление о том, как ее следует проектировать, он дает.

В первую очередь, нужно умножить площадь помещения на его высоту. Например, для комнаты в 30 квадратных метров с потолками в 3,5 метра итоговая цифра будет 105 м куб. (30 * 3,5). После этого ее нужно умножить на 41 (нормы требуемой тепловой мощности для одного «куба»): 105 * 41 = 4305 Вт (примерно 4,3 кВт).

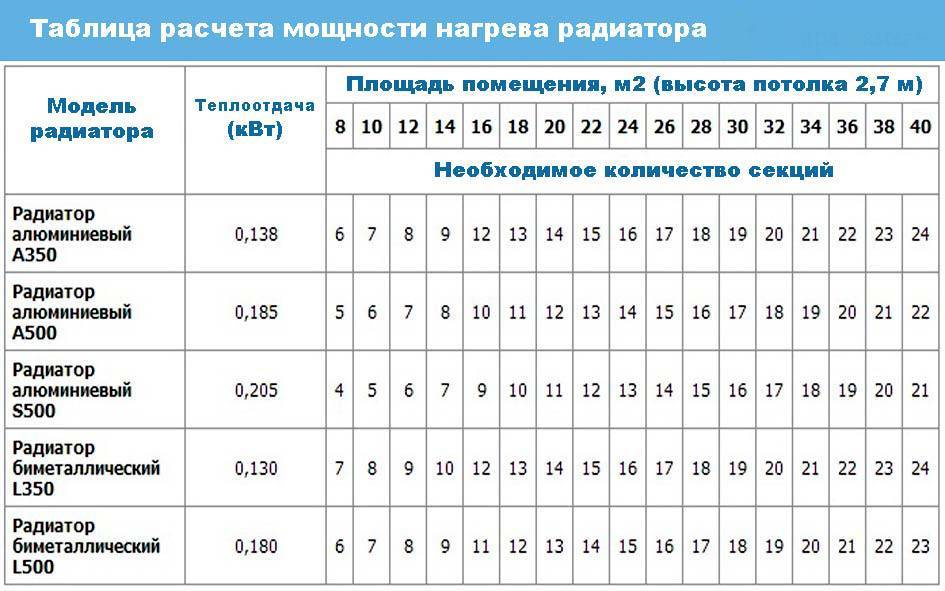

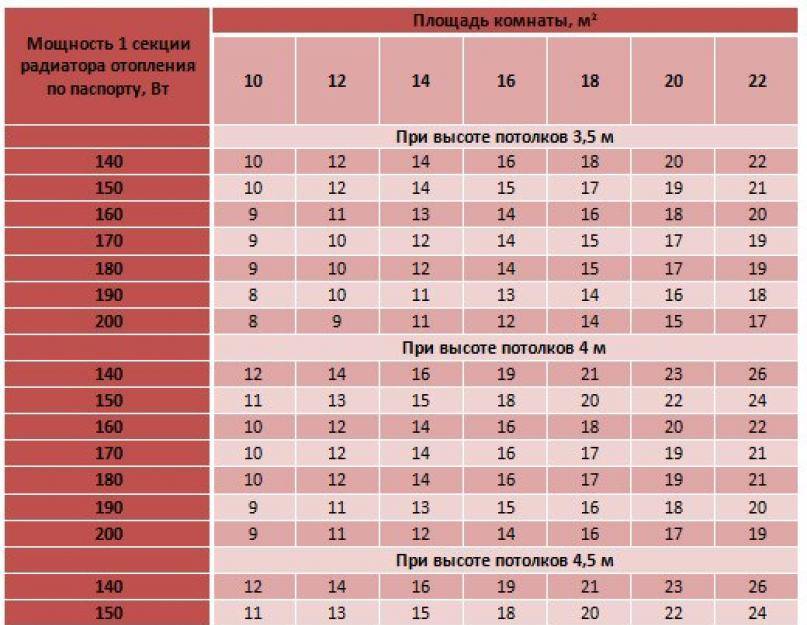

Вычисление оптимального количества радиаторов выполняется очень просто. Прежде всего, выясните теплоотдачу одной сегмента, после чего разделите на это значение полученную ранее цифру. В нашем примере имеем 26 секций (4305 / 170 = 25,3235). Для получения более достоверного результата есть смысл использовать несколько корректирующих коэффициентов:

• угловая комната: +20%;
• батарея задекорирована решеткой или экраном: +20%;
• дом плохо утеплен, основной материал, из которого сделаны стены, – крупногабаритная панель: +10%;
• помещение находится на последнем или первом этаже: +10%;
• в комнате больше одного окна или оно одно, но очень большое: +10%;
• рядом расположены неотапливаемые помещения (особенно, если в них отсутствует часть стен): +10%.

Профессиональный подход

Как рассчитать батареи отопления для частного дома, если нужна очень высокая точность с минимально возможными допусками. В этом случае есть смысл воспользоваться методикой, которая предполагает наличие нескольких уточняющих коэффициентов. Она имеет определенные допуски, но итоговый результат позволит смонтировать такую отопительную систему, которая будет учитывать все особенности помещения.

Формула расчета имеет следующий вид: Q = 100 * S * X1 * X2 * X3 * X4 * X5 * X6 * X7. Q – количество тепла (в ваттах на квадратный метр), которое необходимо обеспечить для конкретного помещения), S – его площадь, а X1-X7 – несколько уточняющих коэффициентов.

X1: класс остекления оконных проемов (особо уточним, он не учитывает количество самих проемов)

• Двойное остекление: 1,27.
• 2-слойный стеклопакет: без коррекции.
• 3-слойный стеклопакет: 0,85.

X2: уровень теплоизоляции стен (может быть скорректирован установкой внешних утепляющих конструкций)

• Недостаточная (одинарная кладка, нет дополнительных навесных блоков): 1,27.
• Хорошая (слой утеплителя или двойная кирпичная кладка): без коррекции.
• Высокая: 0,85.

X3: отношение площади окон и пола

• 50%: 1,2.
• 40%: 1,1.
• 30%: без коррекции.
• 20%: 0,9.
• 10%: 0,8 (часто встречающийся случай в складских помещениях, но в частных домах встречается очень редко).

X4: средневзвешенная температура воздуха для наиболее холодной недели в году (в градусах Цельсия)

• -35 и менее: 1,5.
• От -35 до -25: 1,3.
• От -25 до -20: 1,1.
• От -20 до -15: 0,9.
• От -15 до -10: 0,7.

X5: внешние стены

• Одна: 1,1;
• Две: 1,2;
• Три: 1,3;
• Четыре: 1,4.

X6: тип помещения, находящегося над комнатой, для которой производится расчет

• Чердак, лишенный принудительного отопления: без коррекции.
• Отапливаемый чердак: 0,9.
• Жилое помещение с собственным отоплением: 0,8.

X7: высота потолков (в метрах)

• Менее 2,5: без коррекции.
• От 2,5 до 3: 1,05.
• От 3 до 3,5: 1,1.
• От 3,5 до 4: 1,15.
• От 4 до 4,5: 1,2.

Как рассчитать количество радиаторов в доме, исходя из предложенной методики? Представим себе, что у нас есть дом из двух комнат – 20 и 25 м кв.. В одной из них – двойное остекление, в другой – тройной стеклопакет. Уровень теплоизоляции высокий. Соотношение окон и пола – 1:1. Самая низкая температура – 17 градусов ниже нуля. В доме 2 внешних стены, над комнатами находится неотапливаемый чердак, а высота стен – 3,1 м.

• 1 комната (S=20 м2). 100 * 20 (S) * 1,27 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 3077,87.
• 2 комната (S=15 м2). 100 * 15 (S) * 0,85 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 1544,99.

После этого нужно разделить полученные значения на теплоотдачу одной секции радиатора (например 170 Вт / м кв.):

• 1 комната: 3077,87 / 170 = 19 (18,1051).
• 2 комната: 1544,99 / 170 = 10 (9,0881).

Именно такое количество секций будет оптимальным и достаточным.

Особенности проведения расчетов

Расчет мощности радиатора отопления сопряжен с рядом проблем. Дело в том, что на протяжении отопительного сезона температура за окном постоянно меняется, а соответственно отличаются потери тепла. Так при 30 градусах мороза и сильном северном ветре, они будут гораздо больше, чем при — 5 градусах, да еще при безветренной погоде.

Многих владельцев недвижимости волнует, что неправильно рассчитанная тепловая мощность радиаторов отопления может привести к тому, что в морозы в доме будет холодно, а в теплую погоду придется держать нараспашку форточки целый день и таким образом отапливать улицу (детальнее: «Расчет мощности батарей отопления — как рассчитать самому «). Однако имеется понятие, которое называется температурный график. Благодаря чему температура теплоносителя в отопительной системе меняется в зависимости от погоды на улице. По мере того, как будет расти температура воздуха на улице, повышается теплоотдача каждой из секций батареи. А раз так, то относительно любого отопительного оборудования можно говорить о средней величине теплоотдачи.

Что касается жильцов частных домовладений, то после установки современного электрического или газового теплоагрегата или отопления с применением тепловых насосов они не должны волноваться о том, какую температуру имеет теплоноситель, циркулирующий в контуре отопительной конструкции.

Созданное с применением новейших технологий тепловое оборудование позволяет управлять им при помощи термостатов и корректировать мощность батарей в соответствии с потребностями. Наличие современного котла не требует контроля над температурой теплоносителя, но, чтобы установить радиаторы отопления расчет мощности все равно потребуется.

В заключение

Определив так называемую рабочую точку “циркуляционника” (напор и подачу), остается подобрать в каталогах насос с близкой характеристикой. По производительности (Q) рабочая точка должна попадать в среднюю треть диаграммы (рис. 1).

Как подобрать циркуляционник для системы отопленияНельзя забывать, что рассчитанные параметры необходимы для действия системы при максимальной нагрузке. Такие условия встречаются крайне редко, наибольшую часть отопительного сезона потребность в тепле не так велика.

Поэтому, если есть сомнения, всегда нужно выбирать меньший насос. Это позволяет не только сэкономить при его покупке, но и снизить в дальнейшем расходы на электроэнергию.
