Варианты расчета осадки фундаментов методом послойного суммирования

Виды расчетов

СП 24.13330.2011 указывает, что расчет фундаментных оснований выполняется по критическим состояниям, разделяемым на две группы.

Процесс монтажа свай

По предельным состояниям первой группы высчитываются и устойчивость, и несущая способность, учитываются прочностные характеристики материалов. Вторая группа касается осадки свай под воздействием вертикально приложенных нагрузок, различным сдвигам основания в горизонтальной плоскости совместно с пластами грунта, образования трещин значительной глубины в теле конструкции оснований из железобетона.

Допустимую осадку подземного основания здания, согласно СНиП 2.02.03-85, необходимо рассчитывать по второй группе состояний.

Важнейший нюанс расчетов – обязательное принятие запаса надежности. Итоговое значение принимается по расчету по различным альтернативным вариантам и сопоставления полученных данных.

В СП 24.13330.2011 представлены требующиеся расчетные значения и постоянные, уточнены нагрузки на основание и их возможные сочетания.

Причины появления осадки фундамента

Состав грунта – это одна из самых главных причин, из-за которой возникает осадка основания дома. Почва делится на виды и каждый обладает своей прочностью. Самыми прочными видами почвенного покроя являются скальный грунт и дисперсная почва. По-другому эти почвы называют несвязными, так как они не сохранят в себе влагу.

В основе первого вида почвы лежат монолиты, а второй вид состоит из минерального зерна различного размера. Но существуют связные виды почву, они поглощают и сохраняют в себе влагу, поэтому основной составляющей этих типов почвенного покроя является глина, из-за чего слой грунта приобретает свойство подвижности и деформации. В холодное время года, содержащаяся в таких типах почвы влага, замерзает и слой грунта расширяется. Первая причина – связный слой грунта почвы. Вторая причина – особенности конструкции основания дома. Третья причина – неправильно распределенное давление стен на фундамент. При строительстве дома следует учитывать все эти факторы, чтобы в будущем не столкнуться с данной проблемой.

Глубина заложения основания

Следующим важным фактором является определение габаритов самого базиса и его массы

Уделим особое внимание глубине заложения основания дома. Данный момент зависит от климатических условий:

• уровень промерзания почвы;
• глубину прохождения грунтовых вод;
• необходимости обустройства подвального помещения.

Несущая способность грунтов

Каждый тип грунта имеет свои показатели несущей способности. Представим краткую характеристику каждого типа:

• скалистый – довольно высокий уровень устойчивости, что позволяет почти не заглублять основание и не сомневаться, что фундаменты выдержат любую нагрузку;
• с элементами скалистых обломков – уровень устойчивости также имеет высокие показатели. Но необходимо убедиться в отсутствии глинистых прослоек. В том случае, когда глина всё-таки присутствует, то глубина заложения фундамента должна быть не менее 0,5 м;
• песчаный тип почвы позволяет определить глубину заложения до 0,7 м;
• глинистые грунты являются проблемными, поэтому глубина фундамента должна составлять 0,3 м ниже уровня промерзания грунта;
• торфянистые грунты требуют предварительного укрепления. Осуществляется это путем извлечения пористых слоев и установления дренажной системы. Для этого используют песок и гравий, с помощью которых создается подушка толщиной 0,5 м;

Осадка фундамента

Вы здесь: Реконструкция деревянного дома =>Основания и фундаменты =>Пример расчета основания =>Осадка фундамента

Пример расчета

Ниже, в качестве примера, приведен расчет осадки основания фундамента реконструируемого деревянного дома. (см. описание фундамента и грунтовые условия на площадке строительства см. столбчатый фундамент на песчаной подушке).

Решение

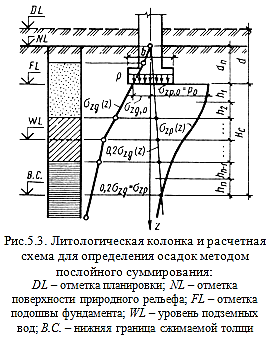

Осадку основания фундамента s, см, с использованием расчетной схемы в виде линейно деформируемого полупространства (см. п. 5.6.31) определяют методом послойного суммирования по формуле (5.16 )

s = β∑ni=1 (σzp,I — σγ,i)hi / Ei + β∑ni=1 σzγ,Ihi / Eв,i (5.16)

1. Определяем среднее давления под подошвой при основном сочетании нагрузок для расчета основания фундамента реконструируемого деревянного здания по деформациям р = 88,26 кН
2. Принимаем при ширине фундамента при b = 0,2 м высоту элементарного слоя грунта hi = hi,min / 2 = 0,04 м., учитывая, что согласно величина h, входящая в форумулу (5.16) должна быть не более 0,4 ширины фундамент: hi,min ≤ 0,4b = 0,4 × 0,2 = 0,08 м.
3. Определяем средневзвешенный удельный вес грунта γ’ слоев I и II, лежащих выше подошвы фудамента γ’ =(γ’1h1 +γ’2h2)/(h1+h2) = (12,0×0,2 + 18,4×0,4) / (0,2×0,4) = 1,63 кН / м3
4. По формуле (5.18) находим природное напряжение на уровне подошвы фундамента: σzg,0 = γ’d = 18,4 кН/м3 × 0,6 м = 11,6 кПа.
5. Интерполируя, определяем коэффициенты αi для прямоугольных фундаментов с соотношением сторон η = l/b = 0,4/0.2 = 2, α- коэффициент, принимаемый по таблице 5.8 СП 22.13330.2011, в зависимости от относительной глубины ξ, равной 2z/b;

По формуле (5.8) определяем величены напряжений σzg,i в элементарных слоях от собсвенного веса вышележажих слоев грунта и от внешней нагрузки σzp,i на глубине z. Нижняя границы сжимаемой толщи основания Hс определяется графическим способом как ордината точка пересечения кривой σzp с прямой 0,5σzg. Для упрощения расчета пренебрегаем снижением напряжений от собсвенного веса вынутого в котловане грунта. Результаты расчета приведены в нижеледующей таблице.

z, м	ξ	α(η=1,8)	α(η=2,4)	α(η=2,0)	σzp,кПа	σzp,ср,кПа	σzg,кПа	σzg,ср,кПа	0,5σzg,ср,кПа	s, см
1	1	1	100,30	99,06	9,76	9,95	4,97	0,02
0,04	0,4	0,975	0,976	0,975	97,82	92,51	10,52	10,89	5,45	0,02
0,08	0,8	0,866	0,876	0,869	87,19	79,92	12,03	12,60	6,30	0,02
0,12	1,2	0,717	0,739	0,724	72,65	65,88	14,30	15,05	9,13	0,01
0,16	1,6	0,578	0,612	0,589	59,11	53,47	17,18	17,57	8,69	0,01
0,2	2	0,463	0,505	0,477	47,84	43,43	21,10	22,23	11,12	0,01
0,24	2,4	0,374	0,419	0,389	39,01	35,50	25,64	26,96	13,48	0,01
0,28	2,8	0,304	0,349	0,319	31,99	29,30	30,93	32,44	16,22	0,01
0,32	3,2	0,251	0,294	0,265	26,61	24,47	36,98	38,68	19,34	0,00
0,36	3,6	0,209	0,25	0,223	22,33	20,63	43,78	45,67	22,84	0,00
Средняя осадка фундамента, см	0,10

Нижняя граница сжимаемой толщи основания Hc = 0,35 м. Средняя осадка фундамента s = 0,10 см и относительная разность осадок Δs/Lu = 0,10/170 = 0,0006 не превышает предельных деформаций основания фундаментов здания с деревянными конструкциями на столбчатых фундаментах. Согласно п.6.8.10 при заложении фундаментов выше расчетной глубины промерзания пучинистых грунтов (малозаглубленные фундаменты) необходимо производить расчет деформаций морозного пучения грунтов основания с учетом касательных и нормальных сил морозного пучения.

Расчет нагрузки на фундамент — калькулятор веса дома.

Расчет нагрузки на фундамент от будущего дома наряду с определением свойств грунта на участке застройки — это две первоочередные задачи, которые нужно выполнить при проектировании любого фундамента.

О приблизительной оценке характеристик несущих грунтов своими силами говорилось в статье «Определяем свойства грунтов на участке застройки» . А здесь представлен калькулятор, с помощью которого можно определить общий вес строящегося дома. Полученный результат используется для расчёта параметров выбранного типа фундамента. Описание структуры и работы калькулятора приводится непосредственно под ним.

https://youtube.com/watch?v=g9jvyjEkfUU

Шаг 1: Отмечаем имеющуюся у нас форму коробки дома. Есть два варианта: либо коробка дома имеет форму простого прямоугольника (квадрата), либо любую другую форму сложного многоугольника (в доме больше четырёх углов, имеются выступы, эркеры и т.п.).

При выборе же второго варианта периметр и площадь необходимо рассчитать самостоятельно (на бумажке), т.к варианты формы коробки дома очень разнообразны и у всех свои. Полученные цифры заносятся в калькулятор

Обращайте внимание на единицы измерения. Расчеты ведутся в метрах, в квадратных метрах и килограммах. Шаг 2: Указываем параметры цоколя дома

Простыми словами, цоколь — это нижняя часть стен дома, возвышающаяся над уровнем грунта. Он может исполняться в нескольких вариантах:

Шаг 2: Указываем параметры цоколя дома. Простыми словами, цоколь — это нижняя часть стен дома, возвышающаяся над уровнем грунта. Он может исполняться в нескольких вариантах:

1. цоколь является верхней частью ленточного фундамента выступающей над уровнем грунта.
2. цоколь является отдельной частью дома материал которой отличается и от материала фундамента и от материала стен, например, фундамент из монолитного бетона, стены из бруса, а цоколь из кирпича.
3. цоколь выполняется из того же материала, что и наружные стены, но так как он часто облицовывается другими материалами нежели стены и не имеет внутренней отделки, поэтому мы считаем его отдельно.

В любом случае высоту цоколя отмеряйте от уровня грунта до уровня, на который ложится цокольное перекрытие.

Суммарную площадь фронтонов также как и площадь оконных и дверных проёмов в наружных стенах необходимо рассчитать исходя из проекта самостоятельно и внести полученные значения в калькулятор.

В расчёт заложены среднестатистические цифры удельного веса оконных конструкций с двухкамерным стеклопакетом (35 кг/м²) и дверей (15 кг/м²).

Шаг 4: Указываем параметры перегородок в доме. В калькуляторе несущие и не несущие перегородки считаются отдельно. Сделано это специально, так как в большинстве случаев несущие перегородки более массивные (они воспринимают нагрузку от перекрытий или крыши). А не несущие перегородки являются просто ограждающими конструкциями и могут возводиться, к примеру, просто из гипсокартона.

Шаг 5: Указываем параметры крыши. В-первую очередь выбираем её форму и уже исходя из неё задаём нужные размеры. Для типовых крыш площади скатов и углы их наклона рассчитываются автоматически. Если же Ваша крыша имеет сложную конфигурацию, то площадь её скатов и угол их наклона, необходимые для дальнейших расчётов, придётся определять опять же самостоятельно на бумажке.

Далее для определения снеговой нагрузки необходимо по прилагаемой карте выбрать номер подходящего района.

где 1,4 — коэффициент надёжности по снеговой нагрузке принятый по пункту (10.12);

0,7 — понижающий коэффициент зависящий от средней температуры в январе для данного региона. Данный коэффициент принимается равным единице при средней январской температуре выше -5º С. Но так как практически на всей территории нашей страны средние январские температуры ниже этой отметки (видно на карте 5 приложения Ж данного СНиПа), то в калькуляторе изменение коэффициента 0,7 на 1 не предусмотрено.

Sg — вес снегового покрова на 1 м² горизонтальной проекции крыши, определяется исходя из выбранного нами снегового района по карте;

μ = 2 — α/30 , где α — угол наклона скатов в градусах

Шаг 6: Указываем параметры перекрытий. Помимо веса самих конструкций в расчёт заложена эксплуатационная нагрузка равная 195 кг/м² для цокольного и межэтажных перекрытий и 90 кг/м² для чердачного перекрытия.

Пример расчета несущей способности свайного отдельно стоящего фундамента

Рассчитать свайный фундамент под колонну про­мышленного здания на действие центральной нагрузки N

= 1,0 МН. Материал ростверка — бетон класса В25 с расчетным сопротивлени­ем осевому растяжениюRbt = 1,05 МПа. Глубина заложения подош­вы ростверка по конструктивным соображениям принята равнойh = 0,8 м. Грунтовые условия стро­ительной площадки: 1 — песок пылеватый (γ1= 0,0185 МН/м 3 ,h1 = 3,6 м,E1 = 15 МПа); 2 — супесь пластичная (γ2= 0,0195 МН/м 3 ,h2 = 1,7 м;Е2 =17 МПа); 3 — песок плотный (γ3=0,0101 МН/м 3 ,h3 = 2,2 м,E3 = 32 МПа);4 — суглинок тугопластичный (γ4 =0.01 МН/м 3 ,h4 =3,4 м,E4 =30 МПа).L/H—5,1.Решение.

Для заданных грунтовых условий проектируем свайный фундамент из сборных железобетонных свай марки С5,5-30, длинойL = 5,5 м, размером поперечного сечения 0,3×0,3 м и длиной острияl = 0,25 м. Сваи погружают с помощью забивки дизель-мо­лотом.

Найдем несущую способность одиночной висячей сваи, ориенти­руясь на расчетную схему, показанную на рис. 6.1, а

и имея в ви­ду, что глубина заделки сваи в ростверк должна быть не менее 5 см.

Рис. VI.1

Площадь поперечного сечения сваи A

= 0,3·0,3 = 0,09 м 2 , периметр сваи

По табл. 1.18(Приложение I) при глубине погружения сваи 6,5 м для песка мелкого, интерполируя, найдем расчетное сопротивление грунта под нижним концом сваи R =

2,35МПа.

По табл. 1.18(Приложение I) для свай, погружаемых с помощью дизель-моло­тов, находим значение коэффициента условий работы грунта под нижним концом сваи γcR

=1,0 и по боковой поверхностиγcf =1,0.

Пласт первого слоя грунта, пронизываемого сваей, делим на два слоя толщиной 2 и 0,8 м. Затем для песка пылеватого при сред­них глубинах расположения слоев h1

= l,8 м иh2 = 3,2 м, интерполи­руя, находим расчетные сопротивления по боковой поверхности сваи, используя данные табл. 1.19(Приложение I):f1 = 0,0198 МПа,f2 = 0,0254 МПа.

Для третьего слоя грунта при средней глубине его залегания h3

= 4,45 м по этой же таблице для супеси пластичной с показате­лем текучестиIL = 0,6, интерполируя, находимf3 = 0,0165 МПа.

Для четвертого слоя при средней глубине его расположения h4

= 5,775 м для песка мелкого находимf4 = 0,041б МПа.

Несущую способность одиночной висячей сваи определим по формуле (6.4)

Ф=

1 =0,364 МН.

Расчетная нагрузка, допускаемая на сваю по грунту, составит:

F

= 0,364/1,4 = 0,26 МН.

В соответствии с конструктивными требованиями зададимся шагом свай, приняв его равным а = 3b

= 3·0,3 = 0,9 м. Далее определим требуемое число свай:

Окончательно примем число свай в фундаменте равным 4 и разместим их по углам ростверка.

Найдем толщину ростверка из условия (8.8):

По конструктивным требованиям высота ростверка должна быть не менее hp

= 0,05+ 0,25 = 0,3 м, что больше полученной в результа­те расчета на продавливание. Следовательно, окончательно примем высоту ростверка равной 0,3 м.

Расстояние от края ростверка до внешней стороны сваи в соот­ветствии с конструктивными требованиями назначим равным lр

= = 0,3·30+5=14 см, примем его окончательно, кратным 5 см, т. е.lp = 15 см. Расстояние между сваями примем равным:l =3b = 0,9 м.

Конструкция ростверка и его основные размеры показаны на рис. VI.1, б.

Найдем вес ростверка G3

= 0,025·0,3·1,5·1,5 = 0,0169 МН и вес грунта, расположенного на ростверке,Gгр = 0,5·1,5·1,5 ·0,0185 = 0,0208 МН.

Определим нагрузку, приходящуюся на одну сваю, по формуле:

Найдем вес свай:

G1

= 4 (5,5·220·10 + 50·10) = 50800 H = 0,0508 МН.

Вес грунта в объеме АБВГ

(см. рис. 6.1):

Вес ростверка был найден ранее: G3

=0,0169 МН.

Давление под подошвой условного фундамента:

По табл. 1.12(Приложение I) для песка мелкого, на который опирается условный фундамент, с коэффициентом пористости е

= 0,598 найдем значение удельного сцеплениясп = 0,003 МПа.

По табл. 1.13(Приложение I) по углу внутреннего трения φn

= 34°, который был определен ранее, найдем значение безразмерных коэффициентов:Mγ =l,55,Mq =7,22 иМс =9,22.

Определим осредненный удельный вес грун­тов, залегающих выше подошвы условного фундамента:

По табл. 1.15. (ПриложениеI) для песка мелкого, насыщенного водой, при соот­ношении L/H>4

находим значения коэффициентовγс1 = 1,3 иγс2 = 1,1.

По формуле (8.3) определим расчетное сопротивление грунта основания под подошвой условного фундамента:

Основное условие при расчете свайного фундамента по второй группе предельных состояний удовлетворяется: Рср

= 0,276 МПа

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения:Учись учиться, не учась! 10546 – | 7960 – или читать все.

93.79.246.243 studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Расчет крена фундамента

Наклон опоры вызывается внецентренным действием внешних факторов (изгибающий момент) или влиянием рядом стоящих фундаментов. Крен может возникнуть от неоднородности почвы под подошвой. Формулы для расчета наклона основы строения регламентируются в СНиП 2.02.01 – 1983.

В расчет принимается деформационный модуль и коэффициент Пуассона:

• супеси и пески — 0,3;
• глины — 0,42;
• суглинки — 0,35.

Модуль искажения принимается по специальным таблицам для определенного вида грунта. Учитывается ширина и площадь подошвы фундамента, высчитывается абсолютное и добавочное давление на основание. Расчет ведется для стороны прямоугольной конструкции, в отношении которой работает изгибающий момент. Если в надземной части не предполагается деформационного поворота, расчет крена не делается.

Осадка свайного фундамента

Если при строительстве были допущены оплошности и степень осадки больше допустимой, капитального ремонта основания просто не избежать.

Факторы, которые влияют на осадку фундамента, – это конструкция самой постройки и состав самой почвы. Хотя свайные основания отличаются повышенной стабильностью в любых грунтах, при повышенном содержании глины в них они становятся более пластичными и подвижными. Поэтому в этом случае необходимо тщательно рассчитывать длину свай.

На осадку фундамента влияет масса и размеры несущих стен и внутренних перегородок, наличие арок и т. д. Поэтому она может быть неравномерной с различных сторон строения, но тщательный подбор винтовых свай в соответствии с необходимой в каждом случае несущей способностью позволит избежать проседания конструкции.

При определении осадки считается, что нагрузка равномерно распределена по всему периметру основания, который считают монолитным блоком. Верхняя граница такого условного монолита проходит по оголовкам свайных изделий, нижняя – сквозь их наконечники, а боковые – по крайним рядам винтовых свай. Составленный таким образом разрез фундамента позволяет начертить график уплотняющих напряжений, которые способны выдержать слои грунта.

Допустимые осадки свайно-винтового фундамента приводятся в СНиП 2.02.1-83 и они определяются типом постройки:

• для панельных и блочных бескаркасных домов осадка максимальная осадка не должна превышать 10 см;
• для сооружений со стальным каркасом допускается максимальная осадка 12 см;
• для зданий из железобетона значение предельно допустимой осадки равно 8 см и т.д.

Расчет осадки методом послойного суммирования

Чаще всего осадку фундамента рассчитывают методом послойного суммирования. Он предполагает определение осадки отдельных слоев грунта, на которые давит фундамент.

Более подробный алгоритм расчета по методу послойного суммирования выглядит таким образом (рисунок ):

1. Строят эпюру (график) P_zp, на которую наносят дополнительные напряжения (уплотняющие давления) на фундамент.
2. Строят график природных давлений P_ϫz, предварительно разделив чертеж графика на слои, при этом h_i должно быть меньше 0,4b.
3. Определяют осадку S_i отдельных слоев почвы, складывают эти величины и получают окончательную осадку фундамента по формулам:

Величина m_vi вычисляется в соответствии с данными компрессионных испытаний, а P_zi – по соответствующей эпюре как среднестатистическое дополнительное давление в i-м слое почвы.

Если мы знаем модуль общей деформации каждого слоя почвы E_i, то осадку можно рассчитать по формуле S = Σh_i*β/ E_i*P_zi, где коэффициент β согласно СНиП равен 0,8.

При использовании этого метода предусмотрена линейная зависимость между деформациями и напряжениями. Слои рассматривают непосредственно под центром фундамента, исходя из графика максимальных уплотняющих давлений

При построении зависимости Pzp не учитывается слоистость напластований, боковые расширения почвы, а напряжения принимаются во внимание только по вертикали. Выбираем уровень глубины, ниже которого деформации грунта по нашему предположению отсутствуют, исходя из соотношения Pzp меньше или равно 0,2Pϫz (при Ei больше 5 МПа). При этой характеристике меньше 5 МПа Pzp меньше или равно 0,1Pϫz

При этой характеристике меньше 5 МПа Pzp меньше или равно 0,1Pϫz.

Пример расчета свайного поля

Чтобы правильно рассчитать количество необходимых свай для строительства двухэтажного дома размером 6х12 из бруса размером 200х200, необходимо провести следующие расчеты:

1. Если для строительства необходимо 51,9 м 3 бруса, масса одного кубометра которого составляет 800 кг, получаем общий вес бруса: 51,9*800 = 41520 кг.
2. Нагрузка, которая приходится от одного этажа строения на фундамент (при расчетной полезной нагрузке, зависящей от количества проживающих в доме людей, составляет по нормативам 150 кг/м 2 ), составляет: 6*12*150 = 10800 кг. В случае двухэтажного дома эту нагрузку увеличивают вдвое и получают 21600 кг.
3. Примерная снеговая нагрузка (при значении норматива 180 кг/м 2 ) составит 6*12*180 = 12960 кг.
4. Складываем все массы: 41520 + 21600 + 12960 = 83 680 кг.
5. Если предельная допустимая нагрузка на сваю составляет 2500 кг, делим 83680 кг на 2500 кг и получаем необходимое количество свай – 34 штуки.

Расчет нагрузки и осадки свайно-винтового фундамента не требует специализированных инженерных знаний и доступен любому владельцу дома, который хочет сэкономить на услугах специализированных проектировочных фирм.

Порядок расчета осадки фундаментов

Разрушение стен дома от неравномерной осадки фундамента

Любое строение со временем подвержено проседанию. Фундамент здания должен осесть в расчётных пределах. Если основание дома опустилось равномерно по всей площади опирания, то расчёт осадки фундамента произведён правильно.

В противном случае неравномерное проседание фундамента или свайного поля может привести к деформации несущих конструкций сооружения, что приведёт к повреждению строения.

Особенно велик риск неравномерного проседания оснований большой площади опирания, поэтому необходимо точно рассчитать допустимую осадку основания здания.

Расчет свайного фундамента: простая и надежная методика

Расчет свайного фундамента выполняется в зависимости от его типа

Важно понимать, что расчет буронабивных свай будет отличаться от вычислений для винтовых. Но во всех случаях требуется выполнить предварительную подготовку, которая включает в себя сбор нагрузок и геологические изыскания

Изучение характеристик грунта

Несущая способность буронабивной сваи будет во многом зависеть от прочностных характеристик основания. В первую очередь стоит выяснить прочностные показатели грунтов на участке. Для этого пользуются двумя методами: ручным бурением или отрывкой шурфов. Грунт разрабатывается на глубину на 50 см больше, чем предполагаемая отметка фундамента.

Схема буронабивного фундамента

Перед тем, как рассчитать свайный фундамент рекомендуется ознакомиться с ГОСТ «Грунты. Классификация» приложение А. Там представлены основные определения, исходя из которых, тип грунта можно определить визуально.

Далее потребуется таблица с указанием прочности грунта в зависимости от его типа и консистенции. Все необходимые для расчета характеристики приведены на картинках ниже.

Глинистая почва в области подошвы сваиГлинистая почва по длине сваиПесчаный грунтКрупнообломочные породы

Сбор нагрузок

Перед расчетом буронабивного фундамента также необходимо выполнить сбор нагрузок от всех вышележащих конструкций. Потребуется два отдельных вычисления:

• нагрузка на сваю (с учетом ростверка);
• нагрузка на ростверк.

Это необходимо потому, что отдельно будет выполнен расчет ростверка свайного фундамента и характеристик свай.

При сборе нагрузок необходимо уесть все элементы здания, а также временные нагрузки, к которым относится масса снегового покрова на крыше, а также полезная нагрузка на перекрытие от людей, мебели и оборудования.

Для расчета свайно-ростверкового фундамента составляется таблица, в которую вносится информация о массе конструкций. Чтобы рассчитать эту таблицу, можно пользоваться следующей информацией:

Каркасная стена с утеплителем, толщиной 15 см	30-50 кг/кв.м.
Деревянная стена толщиной 20 см	100 кг/кв.м.
Деревянная стена толщиной 30 см	150 кг/кв.м.
Кирпичная стена толщиной 38 см	684 кг/кв.м.
Кирпичная стена толщиной 51 см	918 кг/кв.м.
Гипсокартонные перегородки 80 мм без утепления	27,2 кг/кв.м.
Гипсокартонные перегородки 80 мм с утеплением	33,4 кг/кв.м.
Междуэтажные перекрытия по деревянным балкам с укладкой утеплителя	100-150 кг/кв.м.
Междуэтажные перекрытия из железобетона толщиной 22 см	500 кг/кв.м.
Пирог кровли с использованием покрытия из
листов металлической черепицы и металлических	60 кг/кв.м.
керамочерепицы	120 кг/кв.м.
битумной черепицы	70 кг/кв.м.
Временные нагрузки
От мебели, людей и оборудования	150 кг/кв.м.
от снега	определяется по табл. 10.1 СП “Нагрузки и воздействия” в зависимости от климатического района

Собственный вес фундаментов и ростверка определяется в зависимости от геометрических размеров. Сначала требуется вычислить объем конструкции. Плотность железобетона при этом принимается равной 2500 кг/куб.м. Чтобы получить массу элемента, нужно объем умножить на плотность.

Каждую составляющую нагрузки нужно умножить на специальный коэффициент, который повышает надежность. Его подбирают в зависимости от материала и способа изготовления. Точное значение можно найти в таблице:

Постоянная для: – дерева – металла – изоляции, засыпок, стяжек, железобетона – изготавливаемых на заводе- изготавливаемых на участке строительства	1,1 1,05 1,1 1,2 1,3
От мебели, людей и оборудования	1,2
От снега	1,4

Расчет сваи

На этом этапе вычислений необходимо определиться со следующими характеристиками:

• шаг свай;
• длина сваи до края ростверка;
• сечение.

Чаще всего размеры сечения определяют заранее, а остальные показатели подбирают исходя их имеющихся данных. Таким образом, результатом расчета должны стать расстояние между сваями и их длина.

Расположение арматуры

Всю массу здания, полученную на предыдущем этапе, требуется разделить на общую длину ростверка. При этом учитываются как наружные, так и внутренние стены. Результатом деления станет нагрузка на каждый пог.м фундаментов.

Основные причины осадки

Симптом осадки оснавания

Осадка – это смещение основания в вертикальном положении, как следствие деформации грунтового слоя. А причин подвижности несколько:

• закладка проводилась гораздо выше нормы;
• поднятие грунтовых вод, попавших под фундамент;
• длительный срок эксплуатации дома;
• уплотнение почвы;
• дефекты конструкции;
• некачественные материалы;
• надстройка лишних, не предусмотренных на начало строительства здания этажей.
• подземные работы, проводимые вблизи от фундамента.

Разрушительные явления:

• прогибы/выгибы опоры;
• сдвиг конструкции;
• крен (сильный наклон) здания;
• перекос;
• закручивание, горизонтальные перемещения.

Необходимы расчёты!

Это все касается критического состояния, но существует также прогнозируемый процесс осадки фундамента, среди которых есть предельно допустимые для каждого типа здания отдельно. Железобетонные конструкции могут дать осадку до 8 см, здания на стальных сваях и опорах – до 12 см, деревянные, сборно-щитовые дома могут осесть до 15 см максимум.

Сегодня не установлена конкретная нормативная величина предельно допустимой нормы дополнительной осадки. Как правило, в документах не указывается различие между полученной при возведении здания, первоначальной и дополнительной осадкой. Для кирпичного дома это примерно 10-12 см. Последствие неравномерности, как известно – это перекосы, трещины, в худшем случае обрушение.

Применение метода

Методом послойного суммирования рекомендуется пользоваться, если нужно определить не только основные факторы осадок, но и вторичные или дополнительные, возникающие только в конкретных ситуациях.

Расчет позволяет:

1. Определить осадку отдельно стоячего фундамента или комплекта оснований, расположенных недалеко друг от друга или с ними состыкованных.
2. Используется при расчетах оснований, сделанных из неоднородных материалов. Такие параметры отображаются в изменениях модуля деформации с возрастанием глубины залегания.
3. Как правило, метод дает возможность рассчитать осадку сразу по нескольким вертикалям, причем тут можно опускать параметры угловых переменных, а использовать центральные или периферийные параметры. Но это возможно сделать только при условии, если фундамент имеет слои по всему своему периметру, их толщина и структура одинаковые.

Такие осадки часто возникают от соседних фундаментов, ведь с ростом нагрузки на площадку неизбежно возникают просадки почвы, особенно при использовании мощных тяжелых конструкций. Но тут часто проектировщики сталкиваются с проблемой именно создания этюдов осадок, ведь нужно четко определить по оси вертикали именно те силы, которые возникли от воздействия соседних оснований.

Расчет крена фундамента

Наклон опоры вызывается внецентренным действием внешних факторов (изгибающий момент) или влиянием рядом стоящих фундаментов. Крен может возникнуть от неоднородности почвы под подошвой. Формулы для расчета наклона основы строения регламентируются в СНиП 2.02.01 – 1983.

В расчет принимается деформационный модуль и коэффициент Пуассона:

• супеси и пески — 0,3;
• глины — 0,42;
• суглинки — 0,35.

Модуль искажения принимается по специальным таблицам для определенного вида грунта. Учитывается ширина и площадь подошвы фундамента, высчитывается абсолютное и добавочное давление на основание. Расчет ведется для стороны прямоугольной конструкции, в отношении которой работает изгибающий момент. Если в надземной части не предполагается деформационного поворота, расчет крена не делается.

Расчет осадки методом послойного суммирования

Расчет осадки

слоистых оснований выполняетсяметодом послойного суммирования , в основу которого положена выше разобранная задача (основная задача). Сущность метода заключается в определении осадок элементарных слоев основания в пределах сжимаемой толщи от дополнительных вертикальных напряжений σZP, возникающих от нагрузок, передаваемых сооружениям.

Так как в основу этого метода положена расчетная модель основания в виде линейно-деформируемой сплошной среды, то необходимо ограничить среднее давление на основание таким пределом, при котором области возникающих пластических деформаций лишь незначительно нарушают линейную деформируемость основания, т.е. требуется удовлетворить условие

(7.11)

Для определения глубины сжимаемой толщи Нс вычисляют напряжения от собственного веса σZqи дополнительные от внешней нагрузки σZP. Нижняя граница сжимаемой толщи ВС основания принимается на глубине z = Нс от подошвы фундамента, где выполняется условие

(7.12)

т.е. дополнительные напряжения составляют 20% от собственного веса грунта

При наличии нижеуказанной глубины грунтов с модулем деформации Е≤5 МПа должно соблюдаться условие

(7.13)

Для оснований гидротехнических сооружений по СНиП 2.02.02—85 «Основания гидротехнических сооружений» нижняя граница активной зоны находится из условия

(7.14)

Расчет осадки

удобно вести с использованием графических построений в следующей последовательности (рис. 7.1 1):

• строят геологический разрез строительной площадки на месте рассчитываемого фундамента;
• наносятся размеры фундамента;
• строятся эпюры напряжений от собственного веса грунта σZg и дополнительного σZP от внешней нагрузки;
• определяется сжимаемая толща Нс;
• разбивается Нс на слои толщиной hi≤0,4b;
• определяется осадка элементарного слоя грунта по формуле (7.15)

Тогда полную осадку можно найти простым суммированием осадок всех элементарных слоев в пределах сжимаемой толщи из выражения

(7.16)

где β— безразмерный коэффициент, зависящий от коэффициента относительных поперечных деформаций, принимаемый равным 0,8; hi— высота i-го слоя; Ei — модуль деформации i-го слоя грунта;

— среднее напряжение i-го элементарного слоя.

Метод послойного суммирования

позволяет определять осадку не только ценфальной точки подошвы фундамента. С его помощью можно вычислить осадку любой точки в пределах или вне пределов фундамента. Для этого пользуются методом угловых точек и строится эпюра напряжений вертикальной, проходящей через точку, для которой требуется расчет осадки.

Рис. 7.11.

Расчетная схема для определения осадки методом послойного суммирования: DL — отметка планировки; NL — отметка поверхности природного рельефа; FL — отметка подошвы фундамента; ВС — нижняя граница сжимаемой толщи; Нс — сжимаемая толща

Таким образом, метод послойного суммирования

в основном используется при расчете небольших по размерам фундаментов зданий и сооружений и при отсутствии в основании пластов очень плотных малосжимаемых грунтов.
