150 (X) * 20 (Y) * 1 (Z) = 3000 Люмен.
Теперь согласно таблице №2 подбираем лампу, которая подойдет в установленные осветительные приборы, и которыми мы хотим осветить нашу комнату. Предположим, мы берем все лампы в 10 Ватт, имеющие световой поток в 800 Люмен, то для освещения нашей комнаты такими светодиодными лампами нам потребуется не менее 3000/800=3,75 лампочек. В результате математического округления получаем 4 лампочки по 10 Ватт.
Важно помнить, что желательно в помещении добиться равномерного распределения света. Для этого лучше располагать несколькими источниками света
В случае если вы планируете создавать художественное освещение с несколькими светильниками, монтируемыми в потолок, мы советуем использовать 8 светодиодных лампочек по 5 Ватт каждая и равномерно распределить их по потолку.
Обратите внимание то за основу производимых расчетов мы взяли нормы СНиП принятые в нашей стране. Поскольку нормы эти разработаны и приняты были давно, многие наши клиенты говорят, что уровень освещения согласно этих норм для них мал и света явно недостаточно
Поэтому мы рекомендуем увеличивать эти нормы в 1,5-2 раза при этом устанавливая несколько выключателей, разделяя их по зонам помещения и по количеству светильников. Это позволит включить часть светильников и получить мягкое, не очень яркое освещение. а в случае необходимости, включить полное яркое освещение.

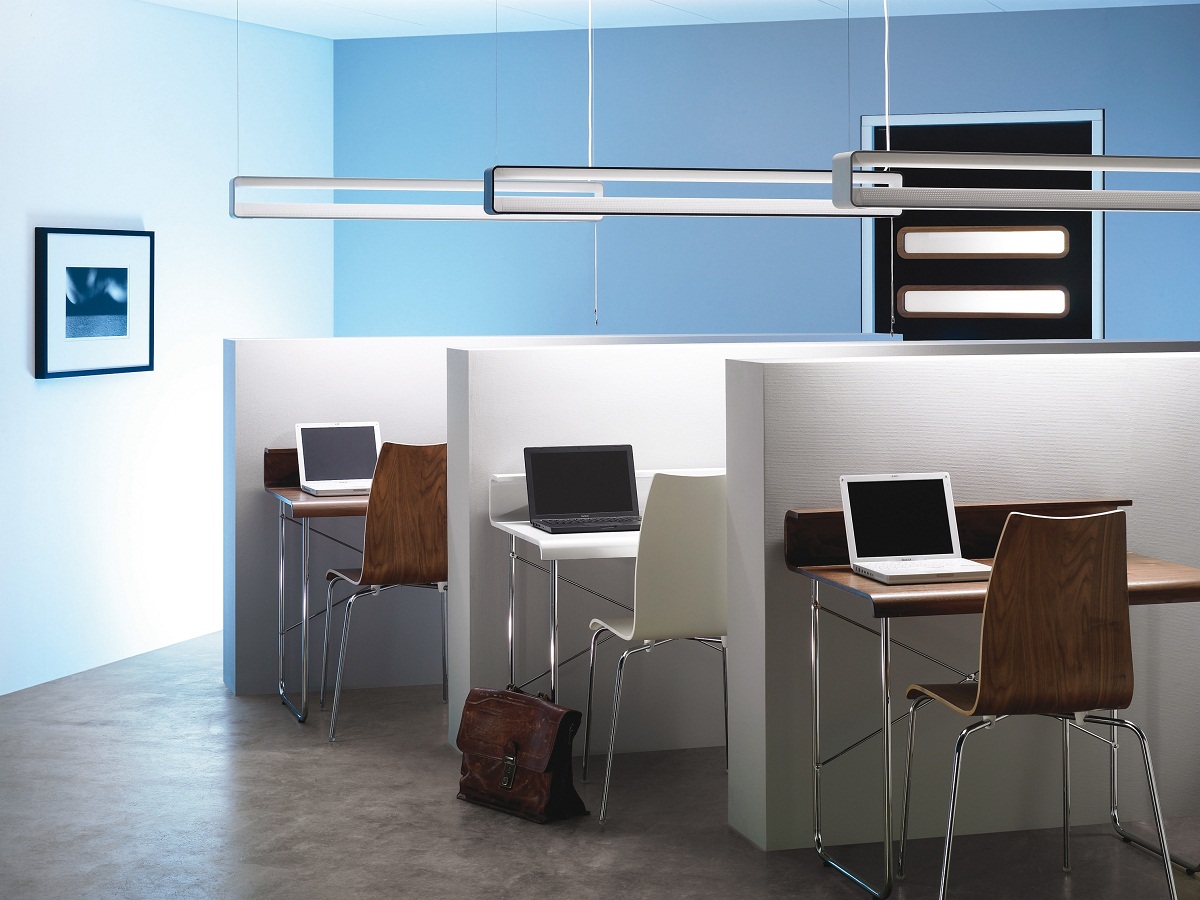

Норма освещённости офисных помещений: необходимая величина
Не так часто встречаются офисы, в которых особое внимание уделялось освещению. Обычно это светящиеся квадраты с люминесцентным мерцанием, встроенные в потолок
А ведь свет влияет, как на психологическое, так и на эмоциональное состояние человека. При правильном освещении, можно добиться высокой производительности труда сотрудников, в течение всего дня.
Уровень освещённости в офисе, определяется по двум стандартам:
- Российскому – уровень освещённости(требуемая шкала), рекомендуется в пределах 300 – 400 люкс (Лк);
- Международный норматив (европейские стандарты) – 500 люкс (Лк).
Освещение разделяют как на общее (прямое и отражённое), свет от источников света рассеивается по всей площади офиса, и на локальное (освещение непосредственно самих рабочих мест), подсветка осуществляется различными световыми приборами для местного освещения(настольные лампы и светильники).
В офисном помещении ни в коем случае не нужно экономить на освещении, поскольку от этого зависит продуктивность работы сотрудников
Важен и индивидуальный подход для каждого рабочего места в офисе, это связано с разницей в потребности освещения для каждого сотрудника. На это влияют такие факторы как: зрение и возраст.
Расчет освещенности

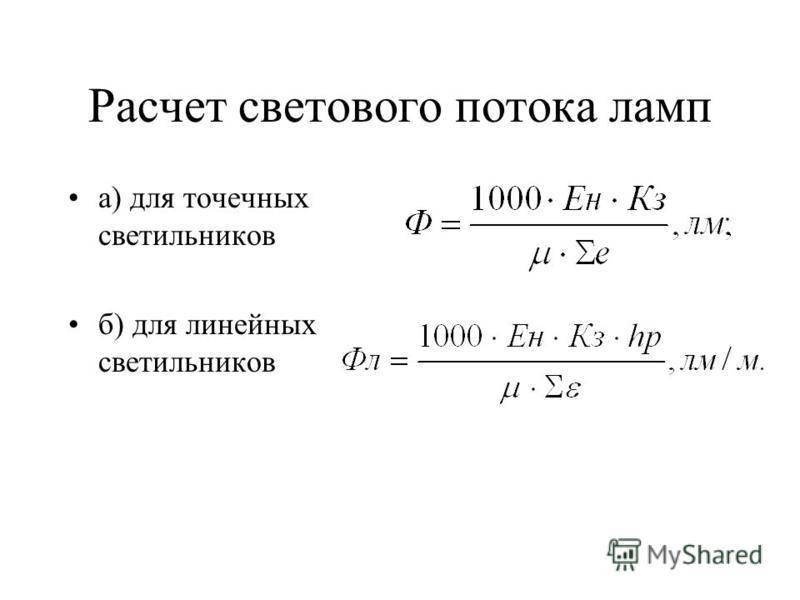

Для расчёта необходимого количества осветительных приборов существует две основные формулы – простая и сложная, дающая более точный расчёт. На практике достаточно простой формулы. Она не требует серьёзных знаний и вполне решаема даже без калькулятора.
Шаг первый – рассчитать величину светового потока, требуемого для помещения (измеряется в Люменах).
Для этого стоит прибегнуть к простой формуле А * B * C, где:
- Норма освещённости выбранного объекта.
- Площадь объекта.
- Коэффициент высоты потолков. При высоте потолков от 2.5 до 2.7 метров он равен 1, от 2.7 до 3 метров – 1.2, от 3 до 3.5 метров – 1.5 и от 3.5 до 4.5 метров – равен 2.
Вторым шагом будет расчёт нужного количества ламп и их мощности. Для этого необходимо разделить полученное в первых расчётах число на величину светового потока указанную на лампах в подобранных осветительных приборах
При этом важно помнить, что чем больше используется приборов, тем равномернее освещение
Пример расчёта 1
Дано: жилая комната площадью 20 квадратных метров с потолком высотой 2.7 метра и осветительными приборами, оснащёнными лампочками накаливания мощностью 60 Вт.
Сначала рассчитываем необходимый световой поток для данного помещения:
150 * 20 * 1 = 3000 Люмен.
Затем узнаем необходимое количество ламп для нормальной освещённости комнаты. Для этого сначала надо уточнить световой поток 60 Вт лампочки накаливания. В среднем они выдают от 600 до 800 Люмен.
Возьмём среднее значение в 700 Люмен:
3000 : 700 = 4.28571
Округляем в большую сторону – до 5 – это и будет необходимым количеством осветительных приборов, оснащённых одной лампочкой. Мощностью 60 Вт. Но стоит иметь ввиду, что большее количество менее мощных ламп позволяет получить более равномерную засветку.
Более сложная, но с этим и более точная формула требует перед началом расчётов собрать некоторое количество данных:
- Первым делом надо измерить комнату, для которой рассчитывается освещение. Необходимы такие параметры, как высота, длина и ширина комнаты.
- Затем по нормативам необходимо определить коэффициент отражения стен, потолка, и пола.
- Следующим шагом будет нахождение коэффициента применения. Для этого рассчитывается расстояние от рабочей поверхности до светильника. Также на этом этапе необходимо определиться с типом и мощностью установленной в нём лампочки.
- По таблице из СНиП определяем норму освещённости помещения.
Рассчитываем площадь помещения (S):
S = a * b
где:
a – длина помещения;
b – ширина помещения.
Рассчитываем индекс помещения (Ф):
Ф = S / (( h1 – h2 ) * ( a + b ))
где:
h1 – высота от пола до потолка;
h2 – высота от рабочего места до потолка.
Рассчитываем количество осветительных приборов (N):
N = ( E * S * 100 * Кз ) / ( У * p * Fi )
где:
E – освещённость помещения;
S – площадь помещения;
Кз – коэффициент запаса;
У – коэффициент использования ламп;
p – количество ламп;
Fi – поток света одной лампы.
Необходимый уровень освещения в разных комнатах
Пример расчёта 2
Дано: жилая комната размером 9 на 6 метров с потолком высотой 3.2 метра. Осветительными приборами были выбраны четыре люминесцентные лампы по 18 Вт каждая. Расстояние от рабочей поверхности до пола 0.8 метра, коэффициент запаса – 1.25, коэффициент отражения пола равен 10, стен – 30, потолка – 50.
Производим расчёт площади:
S = 9 * 6 = 54 кв. м
Далее узнаём индекс помещения:
Ф = 54 / (( 3.2 – 0.8 ) * ( 6 + 9 ) = 1.5
Коэффициент использования ламп в жилых комнатах – У – равен 51.
Производим дальнейшие, окончательные расчёты:
N = ( 300 * 54 * 100 * 1.25 ) / ( 51 * 4 * 1150 ) = 8.63
Всегда округляем в большее число – получаем 9. Это и есть необходимое для правильной организации освещения количество ламп.
Освещение детских площадок: нормы
Современные детские площадки, конечно, отличаются от спортивных, но по своей функциональности их можно приравнять друг к другу. К привычным нам горкам, качелям и каруселям, для физического развития детей, добавляется множество спортивных снарядов. Поэтому грамотное и эффективное освещение для детских площадок, просто необходима.
Обладая такими характеристиками, для детских игровых площадок нужно учитывать важные параметры.
Список параметров:
- Обеспечение комфорта и безопасности;
- Предупреждение травматизма;
- Возможность находиться на площадке вечером (особенно зимой).
Норматив освещённости детских площадок по Российскому стандарту равен 10 люкс. Но так, как площадки совершенствуются, необходимая (нормальная) степень освещённости должна составлять 70 – 100 люкс.
В соответствии с размерами, для различных детских площадок подбирается оптимальное соотношение высоты и расположения осветительных приборов. К ним относят консольные (высотой до 10 метров), и локальные (высотой до 4 метров). Мощность отдельного уличного прибора освещения рассчитывается согласно стандартам СНиП.
Стоит учитывать и эстетическую составляющую, подобрав светильники подчёркивающие экстерьер площадки.
Важные нюансы
Осветительные приборы уже давно стали неотъемлемой частью нашей повседневной жизни. При организации технически и эргономично правильной системы искусственного освещения жилого пространства следует брать в расчет такие рекомендации:
максимально равномерная освещенность всего помещения
Оптимальным вариантом здесь будет использование точечных светильников, расположенных на равных промежутках по всему потолку;
отсутствие резких перепадов освещения и его пульсации;
приятный свет, излучаемый источником света;
отсутствие состояния «ослепленности» входящего человека;
приятный для глаз спектр испускаемого лампочками света;
оптимальные условия для тенеобразования;
нужно брать во внимание показатели светоотражения всех поверхностей комнаты — потолок, стены и пол.
Проектирование светообеспечения
Для того чтобы учесть все это, необходимо провести квалифицированное проектирование для каждой комнаты в доме. Для этих целей существует множество программ. Также вы можете обратиться за помощью к специалистам по проектированию уровня света для жилых помещений.
Нормативные документы
Какими нормативными нужно руководствоваться при проектировании освещения и расчете освещенности? Вот основные из них:
- СП 52.13330.2011 «Естественное и искусственное освещение».
- СанПиН 2.21/2.1.1/1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий».
- ГОСТ Р 55710-2013 «Освещение рабочих мест внутри зданий».
- ГОСТ Р 56852-2016 «Освещение искусственное производственных помещений объектов железнодорожного транспорта».
- ГОСТ 24940-96 «Здания и сооружения. Методы измерения освещенности».
Мы выяснили, как правильно рассчитать освещение в комнате, чтобы не портить зрение. Надеемся, что статья окажется полезной тому, кто занимается освещением своего дома всерьез, а не на глаз.
Предыдущая
ОсвещениеКакое освещение для рассады лучше выбрать
Следующая
ОсвещениеЧто называется освещенностью
Основные виды светодиодного освещения
Под светотехническим расчетом в широком смысле слова, предполагается совокупность математических операций, которые связывают параметры осветительной установки (число, мощность и расположение светильников) и количественную меру светотехнических показателей.
Прежде чем рассмотреть расчет, стоит сказать существующих видах освещения, от которых напрямую зависят предъявляемые к нему требования. В светотехники традиционно выделяют три вида освещения:
- акцентированное,
- местное (функциональное),
- общее.
Первое зачастую используется для оформления интерьера, создания в комнате определенной атмосферы, интересной игры оттенков, дополнения комнаты уникальными визуальными эффектами. К данному виду не предъявляется особых требований, и он потребляет мало электроэнергии. Как правило, акцентированный тип выполняется компактными светодиодными светильниками направленного света и led-полосами различной длины и формы.
Группа местного освещения применяется для создания достаточного количества света на рабочей плоскости. К примеру, это может быть письменный или кухонный стол в квартире, фрезерный станок на заводе, конвейерная линия по сборке бытовой техники на фабрике и др. Также оно может применяться для зонирования комнаты.
Общий тип используется для поддержания определенного уровня света во всей квартире или помещения значительной площади.
Расчет освещения светодиодами
При расчете уровня освещения, создаваемого светодиодными источниками, можно пользоваться простой формулой:
Световой поток одной лампочки = площадь освещения * уровень освещенности данного помещения / число ламп.
Освещение на один квадратный метр равняется:
Уровень освещенности = число ламп * световой поток / площадь комнаты.
Число лампочек зависит от способа монтажа светильников и люстр. Если лампы будут устанавливаться в классическую люстру, световой поток должен выбираться по необходимому уровню интенсивности. Если точечные источники света монтируются по периметру, уровень интенсивности нужно разделить на световой поток ламп. Также нужно учитывать, что на натяжном потолке светильники не должны располагаться ближе 25 см друг от друга.
Эффективный угол освещения светодиодов составляет 120 градусов
Поэтому важно следить за тем, чтобы свет распространялся равномерно и не было неосвещенных участков помещения. Этого можно достигнуть путем пропорционального уменьшения мощности каждой лампочки
Также учитывается высота установки. Точечные приборы ставятся выше на 20-30 см, чем лампочки в люстре, поэтому интенсивность должна быть выше примерно на 20%.
Для разных цветов помещений используются следующие коэффициенты:
- белая поверхность – 70%;
- светлая – 50%;
- серая – 30%;
- темная – 10%;
- черная – 0%.
Коэффициент отражения будет равняться сумме коэффициентов пола, потолка и стен, деленный на 3. Полученное усредненное значение можно использовать в итоговых расчетах.
Нормы освещенности для разных помещений
Стандарты выражают в люксах (Лк). Обычная освещенность в средней широте летом составляет 17 тыс. Лк, зимой не поднимается выше 5 тыс. Для съемки в киностудии понадобится 10 тыс. Лк, на стадионе будет нормальной 1 тыс. 200 Лк, в пасмурную дневную погоду на открытом месте — 1 – 2 тыс. Лк. При заходе и восходе солнца — 1 тыс. Лк, на киноэкране будет значение 85 – 120 Лк.
Освещенность для некоторых помещений по СНиП (значения приведены в Лк):
- офисное помещение общего типа с применением компьютеров — 300;
- контора для занятия чертежными видами деятельности — 500;
- конференцзал, комната переговоров — 200;
- лестница, лестн. клетка — 50 – 100;
- коридор, холл — 50 – 75;
- архив, кладовка — 75;
- подсобка — 50;
- жилые помещения, кухня — 150;
- детская — 200;
- ванная, туалет, душевая комната, коридор и холл в квартире — 50;
- гардеробное помещение — 75;
- библиотека, рабочий кабинет — 300;
- лестница на второй и третий ярусы в частном доме — 20;
- бассейн, сауна, парилка — 100.
Расчет освещенности
Для расчёта необходимого количества осветительных приборов существует две основные формулы – простая и сложная, дающая более точный расчёт. На практике достаточно простой формулы. Она не требует серьёзных знаний и вполне решаема даже без калькулятора.
Шаг первый – рассчитать величину светового потока, требуемого для помещения (измеряется в Люменах).
Для этого стоит прибегнуть к простой формуле А * B * C, где:
- Норма освещённости выбранного объекта.
- Площадь объекта.
- Коэффициент высоты потолков. При высоте потолков от 2.5 до 2.7 метров он равен 1, от 2.7 до 3 метров – 1.2, от 3 до 3.5 метров – 1.5 и от 3.5 до 4.5 метров – равен 2.
Вторым шагом будет расчёт нужного количества ламп и их мощности. Для этого необходимо разделить полученное в первых расчётах число на величину светового потока указанную на лампах в подобранных осветительных приборах
При этом важно помнить, что чем больше используется приборов, тем равномернее освещение
Пример расчёта 1
Дано: жилая комната площадью 20 квадратных метров с потолком высотой 2.7 метра и осветительными приборами, оснащёнными лампочками накаливания мощностью 60 Вт.
Сначала рассчитываем необходимый световой поток для данного помещения:
150 * 20 * 1 = 3000 Люмен.
Затем узнаем необходимое количество ламп для нормальной освещённости комнаты. Для этого сначала надо уточнить световой поток 60 Вт лампочки накаливания. В среднем они выдают от 600 до 800 Люмен.
Возьмём среднее значение в 700 Люмен:
3000 : 700 = 4.28571
Округляем в большую сторону – до 5 – это и будет необходимым количеством осветительных приборов, оснащённых одной лампочкой. Мощностью 60 Вт. Но стоит иметь ввиду, что большее количество менее мощных ламп позволяет получить более равномерную засветку.
Более сложная, но с этим и более точная формула требует перед началом расчётов собрать некоторое количество данных:
- Первым делом надо измерить комнату, для которой рассчитывается освещение. Необходимы такие параметры, как высота, длина и ширина комнаты.
- Затем по нормативам необходимо определить коэффициент отражения стен, потолка, и пола.
- Следующим шагом будет нахождение коэффициента применения. Для этого рассчитывается расстояние от рабочей поверхности до светильника. Также на этом этапе необходимо определиться с типом и мощностью установленной в нём лампочки.
- По таблице из СНиП определяем норму освещённости помещения.
Рассчитываем площадь помещения (S):
S = a * b
где:
a – длина помещения;
b – ширина помещения.
Рассчитываем индекс помещения (Ф):
Ф = S / (( h1 – h2 ) * ( a + b ))
где:
h1 – высота от пола до потолка;
h2 – высота от рабочего места до потолка.
Рассчитываем количество осветительных приборов (N):
N = ( E * S * 100 * Кз ) / ( У * p * Fi )
где:
E – освещённость помещения;
S – площадь помещения;
Кз – коэффициент запаса;
У – коэффициент использования ламп;
p – количество ламп;
Fi – поток света одной лампы.
Необходимый уровень освещения в разных комнатах
Пример расчёта 2
Дано: жилая комната размером 9 на 6 метров с потолком высотой 3.2 метра. Осветительными приборами были выбраны четыре люминесцентные лампы по 18 Вт каждая. Расстояние от рабочей поверхности до пола 0.8 метра, коэффициент запаса – 1.25, коэффициент отражения пола равен 10, стен – 30, потолка – 50.
Производим расчёт площади:
S = 9 * 6 = 54 кв. м
Далее узнаём индекс помещения:
Ф = 54 / (( 3.2 – 0.8 ) * ( 6 + 9 ) = 1.5
Коэффициент использования ламп в жилых комнатах – У – равен 51.
Производим дальнейшие, окончательные расчёты:
N = ( 300 * 54 * 100 * 1.25 ) / ( 51 * 4 * 1150 ) = 8.63
Всегда округляем в большее число – получаем 9. Это и есть необходимое для правильной организации освещения количество ламп.
2. Ен — нормированная освещенность
Измеряется в Люксах (Лк), является нормированной величиной, прописанной в своде правил строительной документации СНиП. Ниже представлена таблица норм освещенности.
Таблица №1. Рекомендуемые нормы освещенности жилых помещений, согласно СНиП
Помещение нашего примера — жилая комната. Согласно таблицы №1 нормируемая освещенность для данного вида помещений равна 150 Люкс (Лк).
Ен = 150
Подставим значение в формулу:
Фл = (Ен * S * k * z) / (N * η * n)
Фл = (150 * S * k * z) / (N * η * n)
Выбираем мощность светильника по площади комнаты
Как рассчитать мощность освещения при выборе и покупке светильника
Самый первый и главный совет при подборе мощности освещения – это подумать о нем заранее, до начала ремонтных работ! Ведь от этого зависит, в каких местах помещения планировать установку осветительных приборов и в каком количестве. Принятие верного решение состоит из следующих шагов:
1) Определение необходимой степени освещенности
2) Подбор мощности ламп в светильники
Степень освещенности помещения.
Для оценки степени освещенности вам необходимо отталкиваться от 3 основных параметров: площади помещения, высоты потолка и от характера использования комнаты.
Формула такая: надо площадь комнаты в кв. м. умножить на показатели в Ваттах. Если высота потолка в помещении больше 3м, то получившееся число следует умножить не менее, чем в 1,5 раза. Вот и все! А теперь давай углубимся в тонкости и детали.
В разных комнатах квартиры или дома степень освещения варьируется в зависимости от назначения помещения. Рекомендуемую мощность освещения для того или иного типа комнаты мы структурировали в таблицу №1. Для спальни больше подходит мягкий рассеянный свет, для холла или гостиной яркий и прямой. В ванную 4 – 6 кв. м. будет достаточно светильника мощностью от 80 Вт до 100 Вт. В кухне площадью около 7 – 10 кв. м. общая мощность светильников должна составлять на порядок больше – от 120 Вт до 150 Вт, а для 15-ти квадратных метров гостиной этот показатель будет уже от 200 Вт до 300 Вт, а в спальню 6 – 9 кв.м. хватит люстры мощностью на 100 Вт.

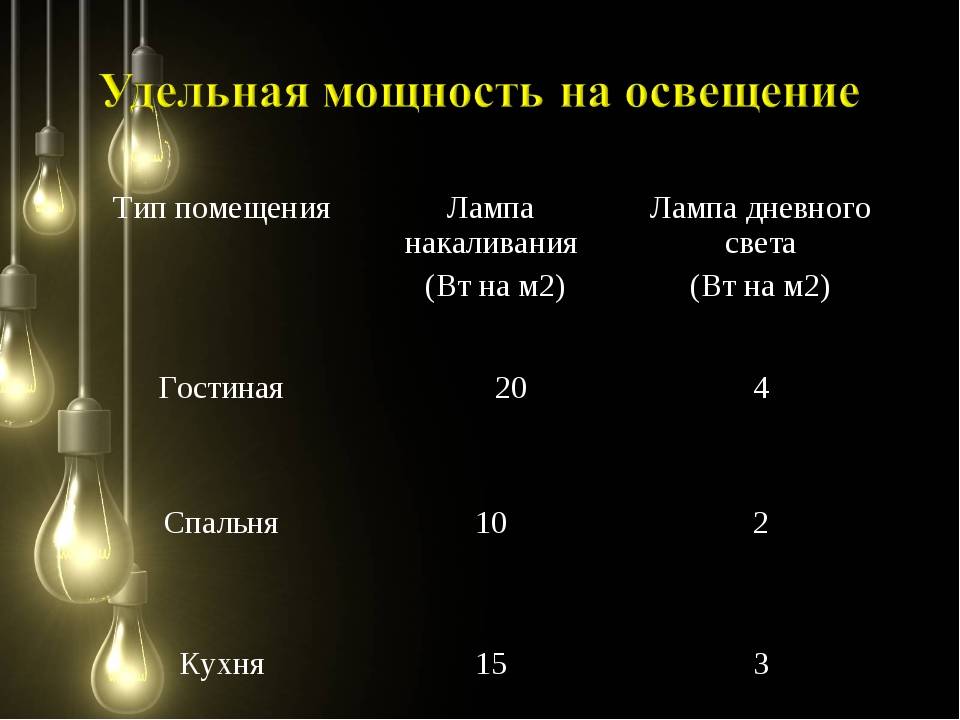

Необходимое кол-во Ватт на кв. м.
Помещения с приглушенным светом
10 – 12 Вт на кв. м.
Помещения с освещенностью среднего уровня
Ванная комната, детская комната, кухня
15 – 18 Вт на кв. м.
Помещения с наиболее ярким светом
Гостиная, рабочий кабинет
А теперь практика. Задачка почти как из школьного учебника: подобрать люстру в кухню площадью 15 кв.м. и высотой потолка 2,7 м. Показатели уровня освещенности берем из первой таблицы – 17Вт на 1 кв. м. Далее, 15 кв.м. нашей кухни умножаем на 17Вт , получаем 255 Вт. Это и есть тот максимум, который должны потреблять суммарно лампы накаливания в кухне, то есть примерно 4-5 лампы по 60 Вт. Альтернатива – люминесцентные лампы по 15Вт или 4-5 светодиодных лампы по мощностью 10 Вт. Если вы планируете установить только два светильника, например, общую люстру и подвес над обеденным столом, то стоит использовать две люминесцентные лампы по 30 Вт или светодиодные по 16-17 Вт.
Мы настоятельно рекомендуем использовать одновременно несколько светильников в комнате независимо от типа помещения. Например, в дополнение к потолочной люстре подобрать торшер, пару бра или подвесы. Таким образом, вы сможете равномерно распределить свет в комнате и это даст возможность варьировать уровень освещенности, выключая ненужный светильник.
Меры предосторожности
Всегда обращайте свое внимание на мощность лампочек, которые вы выбираете для освещения своего дома. Чем выше мощность, чем больше электроэнергии потребляет лампочка, а следовательно больше нагревается проводка и сам светильник.
Никогда не используйте лампы накаливания мощностью больше, чем указано на осветительном приборе
Это может привести к воспламенению светильника или его поломке.
Для светильников из текстиля или бумаги никогда не выбирайте лампочки накаливания с большой мощностью – материал может воспламениться! Внимательно читайте инструкцию по применению осветительного прибора и строго следуйте всем рекомендациям.
Периодически вызывайте специалистов для проверки проводки в своем доме. Это крайне важная мера обезопасит вас, особенно если для освещения жилища вы решите использовать лампы с большой мощностью.
Выбираем мощность лампочек
Энергосберегающие лампочки решат проблему освещения помещения с большой площадью. Расскажем как их выбирать.
В технических характеристиках осветительного прибора обычно указывается максимально допустимая мощность 1 лампы накаливания. Это, как правило, 40 Вт – 60Вт. Ориентируемся на этот показатель при выборе лампы накаливания в магазине. Либо заменяем ее на энергосберегающую лампу, которая при той же мощности будет светить ярче и охватывать большую площадь помещения. Для вашего удобства мы структурировали соотношение мощности разных видов ламп в одной таблице:
Радиометрия и световые измерения
Спектральные зависимости относительной чувствительности человеческого глаза для дневного (красная линия) и ночного (синяя линия) зрения.
К одним из наиболее важных и востребованных наукой и практикой характеристик света, как и любого другого физического объекта, относятся энергетические характеристики. Измерением и изучением такого рода характеристик, выраженных в энергетических фотометрических величинах, занимается раздел фотометрии, называемый «радиометрия оптического излучения». Таким образом, радиометрия изучает свет безотносительно к свойствам человеческого зрения.
С другой стороны, свет играет особую роль в жизни человека, поставляя ему бо́льшую часть необходимой для жизни информации об окружающем мире. Происходит это благодаря наличию у человека органов зрения — глаз. Отсюда вытекает необходимость измерения таких характеристик света, по которым можно было бы судить о его способности возбуждать зрительные ощущения. Упомянутые характеристики выражают в световых фотометрических величинах, а их измерения и исследования составляет предмет занятий другого раздела фотометрии — «световые измерения».
В качестве единиц измерения световых величин используются особые световые единицы, они базируются на единице силы света «кандела», являющейся одной из семи основных единиц Международной системы единиц (СИ).
Световые и энергетические величины связаны друг с другом с помощью |относительной спектральной световой эффективности монохроматического излучения для дневного зрения V(λ){\displaystyle V(\lambda )}, имеющей смысл относительной спектральной чувствительности среднего человеческого глаза, адаптированного к дневному зрению. Для монохроматического излучения с длиной волны λ{\displaystyle \lambda }, соотношение, связывающее произвольную световую величину Xv(λ){\displaystyle X_{v}(\lambda )} с соответствующей ей энергетической величиной Xe(λ){\displaystyle X_{e}(\lambda )}, в СИ записывается в виде:
- Xv(λ)=683⋅Xe(λ)V(λ).{\displaystyle X_{v}(\lambda )=683\cdot X_{e}(\lambda )V(\lambda ).}
В общем случае, когда ограничений на распределение энергии излучения по спектру не накладывается, это соотношение приобретает вид:
- Xv=683⋅∫380 nm780 nmXe,λ(λ)V(λ)dλ,{\displaystyle X_{v}=683\cdot \int \limits _{380~nm}^{780~nm}X_{e,\lambda }(\lambda )V(\lambda )d\lambda ,}
где Xe,λ(λ){\displaystyle X_{e,\lambda }(\lambda )} — спектральная плотность энергетической величины Xe{\displaystyle X_{e}}, определяемая как отношение величины dXe(λ){\displaystyle dX_{e}(\lambda )}, приходящейся на малый спектральный интервал, заключённый между λ{\displaystyle \lambda } и λ+dλ{\displaystyle \lambda +d\lambda }, к ширине этого интервала. Связь световой величины, характеризующей излучение, с соответствующей ей энергетической величиной, выражают также, используя понятие световая эффективность излучения.
Световые величины относятся к классу редуцированных фотометрических величин, к которому принадлежат и другие системы фотометрических величин. Однако, только световые величины узаконены в рамках СИ и только для них в СИ определены специальные единицы измерений.
Блиц-советы
- При проектировании и расчёте освещения стоит всегда закладывать большие параметры, ведь можно выключить часть светильников.
- При выборе ламп современные тенденции диктуют использовать наиболее энергосберегающие решения. Отличным выбором будет использование светодиодных светильников – они потребляют меньше, при это довольно компактные и яркие.
4. k — коэффициент запаса
Коэффициент запаса (зависит от типа ламп и степени загрязненности помещения) Коэффициент запаса k учитывает запыленность помещения, снижение светового потока ламп в процессе эксплуатации. Значения коэффициента k приведены в таблице.
Таблица №2. Коэффициент запаса для жилых помещений для различных типов ламп
В нашей люстре планируется использование светодиодных ламп, выбираем коэффициент запаса равный 1.
K = 1.
Подставим значение в формулу:
Фл = (Ен * S * k * z) / (N * η * n)
Фл = (150 * 19,25 * * z) / (N * η * n)
Методы расчета освещения
Расчету подлежит как естественное, так и искусственное освещение. При этом, если задачей расчета первого является определение требуемой площади световых (то есть оконных) проемов, то для расчета потребности в искусственном свете существует целый ряд методов:
- метод коэффициента,
- точечный метод,
- метод удельной мощности.
Каждый из них нуждается если не в подробном рассмотрении, то хотя бы в ознакомлении с главными его принципами.
Метод коэффициента
Метод коэффициента является основным способом расчета общего равномерного освещения. Он применим, в первую очередь, для производственных и общественных помещений с небольшим количеством мебели и иных предметов, поверхности стен, пола и потолка которых обладают достаточно большим коэффициентом отражения.
Расчет освещения
Этот метод включает в себя определение следующих параметров:
- расчетная высота подвеса светильников;
- расстояние между рядами светильников;
- число рядов светильников;
- расстояние от крайнего ряда до стены;
- расчет количества светильников в одном ряду;
- определение мощности каждого светильника.
Как вы можете понять, данный метод расчета помогает полностью воссоздать картину оптимально расположения осветительных приборов на потолке и определиться с выбором их мощности.
Точечный метод
Точечный метод применяется для расчета локализованного и местного освещения, освещения наклонных поверхностей, а также для уточнения и проверки расчета равномерного общего освещения для помещений с малыми коэффициентом отражения. В соответствии с указанной методикой, освещенность рассчитывается в каждой точке рассматриваемой поверхности с учетом каждого источника освещения. Трудоемкость такого метода невероятно высока.
Метод удельной мощности
Метод удельной мощности является наиболее простым из всех перечисленных и при этом наименее точным методом. Поэтому его можно считать не столько расчетным, сколько оценочным. Несмотря на это, данный способ определения необходимого в комнате освещения нашел широкое применение при планировании схемы монтажа осветительных приборов в квартирах, частных домах и офисных помещениях.
Освещение светодиодными лампами
Для реализации описываемого метода расчета освещения по площади помещения следует воспользоваться нижеприведенными таблицами.
Первая из них дает информацию о примерном световом потоке, создаваемым той или иной лампочкой, одновременно сравнивая по мощности различные их виды.
Мощность источника света, Вт | Световой поток, Лм | ||
Лампа накаливания | Люминесцентная лампа | Светодиодная лампа | |
25 | 5-7 | 2-3 | 250 |
40 | 10-13 | 4-5 | 400 |
60 | 15-16 | 6-10 | 700 |
75 | 18-20 | 10-12 | 900 |
100 | 25-30 | 12-15 | 1200 |
150 | 40-50 | 18-20 | 1800 |
200 | 60-80 | 25-30 | 2500 |
Другая, в свою очередь, содержит данные о нормативной, соответствующей Строительным нормам и правилам (СНиП), освещенности помещений в зависимости от их назначения.
Соблюдение норм освещения
Тип помещения | Норма освещенности, Лк |
Жилые комнаты и кухни | 150 |
Детские комнаты | 200 |
Ванные, душевые, туалеты, санитарные узлы | 50 |
Коридоры и холлы | 50-75 |
Гардеробные | 75 |
Кабинеты, библиотеки, офисы | 300 |
Лестницы | 20 |
Сауны и бассейны | 100 |
Подсобные и кладовые помещения | 50 |
Важно! Норма освещенности – это количество света на единицу площади помещения, необходимое для комфортного освещения. Иными словами, освещенность – это световой поток, освещающий единицу площади, т.е
1 Люкс (Лк) = 1 Люмен (Лм)/ 1 кв.м.
Норма освещенности
Расчет светового потока
Простейшая формула будет выглядеть так: P = a × b × c. Где P — это световой поток, a — значение освещенности помещения, b — площадь помещения в м², c — коэффициент высоты потолка.
Поправочные коэффициенты для разных потолков известны и имеют следующие значения:
- высота до 2,7 м = 1;
- от 2,7 до 3 м = 1,2;
- от 3 до 3,5 м = 1,5;
- от 3,5 до 4 = 2.
Нормативное значение освещенности по СНиП:
| Офисные помещения | Норма освещенности (Лк) согласно СНиП | Жилые помещения | Норма освещенности (Лк) согласно СНиП |
| Общий офис (с использованием компьютеров) | 300 | Комнаты, кухня | 150 |
| Офис для чертежных работ | 500 | Детская | 200 |
| Конференцзал, комната для переговоров | 200 | Ванная, санузел, душевая, коридоры, холл | 50 |
| Лестницы и эскалаторы | 50 — 100 | Гардеробная | 75 |
| Холлы, коридоры | 50 — 75 | Кабинет, библиотека | 300 |
| Архив | 75 | Лестница | 20 |
| Подсобка, кладовая | 50 | Бассейн, сауна | 100 |
Итак, давайте определим величину светового потока для жилой комнаты площадью 10 м² и высотой потолка 2,60. Норма освещенности 150 × 10 м² × 1 = 1500 Люмен (Лм).
Какие данные необходимы для расчета уровня освещенности
Существует несколько способов, с помощью которых можно рассчитать количество и мощность светодиодных ламп. Прежде чем приступать к расчетам, необходимо разобраться, какие показатели будут в них участвовать.
Перечень переменных и постоянных величин, на основании которых производится расчет светодиодного освещения, состоит из следующих пунктов:
- Площадь помещения, то есть произведение длины на ширину комнаты. Расчеты производятся исходя из того, что помещение имеет прямоугольную форму. При более сложной архитектуре, необходимо условно разделить пространство на правильные фигуры и сложить их площади.
- Поправочный коэффициент, в котором учитывается высота потолков. Поскольку свет распространяется не только по площади, но и по всему объему помещения, яркость освещения напрямую зависит от высоты потолков. Пользуются специальной таблицей коэффициентов. Например, высота потолков от 2.5 до 2.7 м — это коэффициент 1, до 3 м — равен 1.2, до 3.5 м — 1.5, дальше используется корректировочный показатель — 2.
- Еще один норматив — это уровень освещенности, для расчета которого также составлены специальные таблицы для жилых, подсобных, коммерческих и производственных помещений. Показатель измеряется в Лк (люксах).
Наиболее популярные показатели выглядят следующим образом:
- ванная, туалет, подвал, коридор приравниваются к подсобным помещениям, и уровень освещенности в них колеблется от 20 Лк (в подвале) до 50 Лк (в коридоре).
- жилые комнаты оцениваются в пределах от 150 до 300 Лк, минимальные показатели в спальной и кухне — 150 Лк, максимальный уровень в рабочем кабинете и детской комнате — 300 Лк.
Дополнительно при расчетах могут использоваться такие показатели, как:
- чистота помещения (уровень запыленности);
- отделочные материалы и потолки (темные, светлые, глянцевые).
Основные величины для проектирования освещения
В завершение рассмотрим, какие величины необходимы для правильного расчета освещенности при проектировании освещения и что они собой представляют.
- Световой поток. Измеряется в люменах (лм). Отражает силу света, излучаемую источником. В нашем случае лампой.
- Светоотдача. Измеряется в люменах на ватт (лм/Вт). Характеризует эффективность источника света. Чем выше это отношение, тем больше эффективность. У ламп накаливания это значение колеблется в пределах 10-16 в зависимости от мощности. Светодиодные лампы могут иметь светоотдачу 120 лм/Вт и более.
- Освещенность. Измеряется в люксах (лк). Показывает, насколько сильно освещен объект. Если на площадь 1 м2 будет излучаться 1 люмен, то ее освещенность составит 1 люкс.
- Коэффициент использования. Безразмерная величина, указывающая, насколько эффективно используется источник света. Если коэффициент равен 1, то это означает, что все излучение источника достигает освещаемой поверхности. На практике эта величина зависит от многих факторов (светоотражающие свойства окружающих объектов, расстояние до источника, светопроницаемость среды и пр.).
Подробнее о некоторых из этих величин можно прочесть в статье «В каких единицах измеряется освещенность и яркость света – что такое люксы».
Нормы освещенности комнат
Эффективность светового излучения в квартире должна быть разной. Если в любой из комнат свечение будет одинаково ярким, направленным или, наоборот, рассеянным, то уровень комфорта заметно снизится.
Нормы освещенности помещений
Поэтому в помещениях разного целевого назначения СНиП предусматривает несколько уровней освещенности:
- прихожая квартиры – 100-200 лк;
- домашний кабинет – 300 лк;
- гостиная – 150 лк;
- спальня – 200 лк;
- кухня – 150-300 лк;
- детская – 200 лк;
- санузел – 50-200 лк.
Площадь комнаты и ее высота – ключевые факторы при определении достаточной яркости света. Многое зависит от типа освещения: основной свет; локальное; функциональное; декоративная подсветка. В нормах указываются разные показатели освещенности для некоторых комнат.
При создании функциональной осветительной системы светильник должен излучать более яркий свет. Декоративная подсветка предполагает необходимость монтажа ламп невысокой эффективности. Названные показатели освещенности подходят для жилых помещений высокой 2,5-3 м.
