Способы как рассчитать площадь воздуховода и фасонного изделия

Алгоритм расчета сечения воздуховодов

Расчет сечения воздуховодов подразумевает определение размеров воздуховодов в зависимости от расхода пропускаемого воздуха. Он выполняется в 4 этапа:

1. Пересчет расхода воздуха в м3/с
2. Выбор скорости воздуха в воздуховоде
3. Определение площади сечения воздуховода
4. Определение диаметра круглого или ширины и высоты прямоугольного воздуховода.

На первом этапе расчёта воздуховода расход воздуха G, выраженный, как правило, в м3/час, переводится в м3/с. Для этого его необходимо разделить на 3600:

G [м3/c] = G [м3/час] / 3600

На втором этапе следует задать скорость движения воздуха в воздуховоде. Скорость следует именно задать, а не рассчитать. То есть выбрать ту скорость движения воздуха, которая представляется оптимальной.

Высокая скорость воздуха в воздуховоде позволяет использовать воздуховоды малого сечения. Однако при этом поток воздуха будет шуметь, а аэродинамическое сопротивление воздуховода сильно возрастёт.

Малая скорость воздуха в воздуховоде обеспечивает тихий режим работы системы вентиляции и малое аэродинамическое сопротивление, но делает воздуховоды очень громоздкими.

Для систем общеобменной вентиляции оптимальной скоростью воздуха в воздуховоде считается 4 м/с. Для больших воздуховодов (600×600 мм и более) скорость воздуха может быть повышена до 6 м/с. В системах дымоудаления скорость воздуха может достигать и превышать 10 м/с.

Итак, на втором этапе расчета воздуховодов задаётся скорость движения воздуха v [м/с].

На третьем этапе определяется требуемая площадь сечения воздуховода путем деления расхода воздуха на его скорость:

S  = G [м3/c] / v [м/с]

На четвёртом, заключительном, этапе под полученную площадь сечения воздуховода подбирается его диаметр или длины сторон прямоугольного сечения.

Определение потери давления после расчета площади воздуховода

При увеличении диаметра воздуховода давление в нем падает

Потери давления высчитываются после подсчета площади трубопроводов, скорости обмена воздуха и сопротивления инженерной коммуникации. Такой показатель влияет на подбор вентилятора по мощности.

Используется формула P = R · L + E · V · Y / 2, где:

• P — потери давления (Па);
• R — удельный показатель давления трением при взаимодействии воздуха с внутренними стенками (Па/м);
• L — длина расчетного участка (м);
• E — числовой индекс потерь напора на участке в сумме;
• V — скорость потока в искомом месте (м/с);
• Y — плотность атмосферы (кг/м3).

Потеря давления определяется с применением справочника. Коэффициент E имеет прямую зависимость от параметров участка, где делается вычисление.

Алгоритм выполнения расчетов

При проектировании, настройке или модификации уже действующей вентиляционной системы обязательно выполняются расчеты воздуховода. Это необходимо для того, чтобы правильно определить его параметры с учетом оптимальных характеристик производительности и шума в актуальных условиях.

При выполнении расчетов большое значение имеют результаты замеров расхода и скорости движения воздуха в воздушном канале.

Расход воздуха – объем воздушной массы, поступающий в систему вентиляции за единицу времени. Как правило, этот показатель измеряется в м³/ч.

Скорость движения – величина, которая показывает, насколько быстро воздух перемещается в системе вентиляции. Этот показатель измеряется в м/с.

Если известны эти два показателя, можно рассчитать площадь круглых и прямоугольных сечений, а также давление, необходимое для преодоления локального сопротивления или трения.

Составляя схему, нужно выбрать угол зрения с того фасада здания, который расположен в нижней части планировки. Воздуховоды отображаются сплошными толстыми линиями

Чаще всего используется следующий алгоритм проведения вычислений:

1. Составление аксонометрической схемы, в которой перечисляются все элементы.
2. На базе этой схемы рассчитывается длина каждого канала.
3. Измеряется расход воздуха.
4. Определяется скорость потока и давление на каждом участке системы.
5. Выполняется расчет потерь на трение.
6. С использованием нужного коэффициента выполняется расчет потерь давления при преодолении локального сопротивления.

При выполнении расчетов на каждом участке сети воздухораспределения получаются разные результаты. Все данные нужно уравнять посредством диафрагм с веткой наибольшего сопротивления.

Вычисление площади сечения и диаметра

Правильный расчет площади круглых и прямоугольных сечений очень важен. Неподходящий размер сечения не позволит обеспечить нужный воздушный баланс.

Слишком большой воздуховод займет много места и уменьшит эффективную площадь помещения. Если выбрать слишком маленький размер каналов, будут появляться сквозняки, так как увеличится давление потока.

Для того, чтобы рассчитать необходимую площадь сечения (S), нужно знать значения расхода и скорости движения воздуха.

Для вычислений используется следующая формула:

S = L/3600*V,

при этом L – расход воздуха (м³/ч), а V – его скорость (м/с);

Используя следующую формулу, можно посчитать диаметр воздуховода (D):

D = 1000*√(4*S/π), где

S – площадь сечения (м²);

π – 3,14.

Если планируется установка прямоугольных, а не круглых воздуховодов, вместо диаметра определяют необходимую длину/ширину воздушного канала.

Все полученные значения сопоставляют со стандартами ГОСТ и выбирают изделия, наиболее близкие по диаметру или площади сечения

При выборе такого воздуховода в расчет берется примерное сечение. Используется принцип a*b ≈ S, где a – длина, b – ширина, а S – площадь сечения.

Согласно нормативам, соотношение ширины и длины не должно быть выше 1:3. Также следует пользоваться таблицей типовых размеров, предоставляемой заводом-изготовителем.

Чаще всего встречаются такие размеры прямоугольных каналов: минимальные габариты – 0,1 м х 0,15 м, максимальные – 2 м х 2 м. Преимущество круглых воздуховодов в том, что они отличаются меньшим сопротивлением и, соответственно, создают меньше шума при работе.

Расчет потери давления на сопротивление

По мере продвижения воздуха по магистрали создается сопротивление. Для его преодоления вентилятор приточной установки создает давление, которое измеряют в Паскалях (Па).

Потерю давления можно снизить, увеличив сечение воздуховода. При этом может быть обеспечена примерно одинаковая скорость потока в сети

Для того, чтобы подобрать подходящую приточную установку с вентилятором нужной производительности, необходимо рассчитать потерю давления на преодоление локального сопротивления.

Применяется эта формула:

P=R*L+Ei*V2*Y/2, где

R – удельная потеря давления на трение на определенном участке воздуховода;

L – длина участка (м);

Еi – суммарный коэффициент локальной потери;

V – скорость воздуха (м/с);

Y – плотность воздуха (кг/м3).

Значения R определяются по нормативам. Также этот показатель можно рассчитать.

Если сечение воздуховода круглое, потери давления на трение (R) рассчитываются следующим образом:

R = (X*D/В) * (V*V*Y)/2g, где

X – коэфф. сопротивления трения;

L – длина (м);

D – диаметр (м);

V – скорость воздуха (м/с), а Y – его плотность (кг/ м³);

g – 9,8 м/с².

Если же сечение не круглое, а прямоугольное, в формулу необходимо подставить альтернативный диаметр, равный D = 2АВ/(А + В), где А и В – стороны.

Административные и бытовые здания

Как уже упоминалось, показатели кратности имеют различные значения для разных зданий, при этом в части случаев эксплуатация систем обеспечения ротации воздушных масс, предусматривает использование естественной вентиляции и в холодное время года. При этом, в части используемых помещений, например душевых и уборных вытяжная система вентиляции должна работать более интенсивно, чем система подачи свежего кислорода в комнатах общего назначения. Так, параметры ежечасно удаляемого из помещений душевых воздуха с паром должна исходить из расчета 75 м³/ч из расчета на 1 сетку, а при организации удаления загрязненного воздуха из уборных из расчета 25 м³/ч на 1 писсуар и 50 м³/ч на 1 унитаз.

Таблица кратности для торговых помещений.

При обеспечении смены воздуха в кафе организация системы вентиляции и кондиционирования должна обеспечить кратность замены воздуха в приточной системе на уровне 3 ед/ч, для системы вытяжки этот показатель должен составлять 2 ед/час. Расчет системы полной замены воздуха в торговом зале зависит от типа используемой вентиляции. Так, если при наличии вентиляции приточно-вытяжного типа кратность замены воздуха определяется расчетным путем для всех типов торговых залов, то при обустройстве сооружения вытяжкой, не обеспечивающей приток воздуха, кратность воздухообмена должна составлять 1,5 ед/ч.

Таблица кратности для помещений кафе

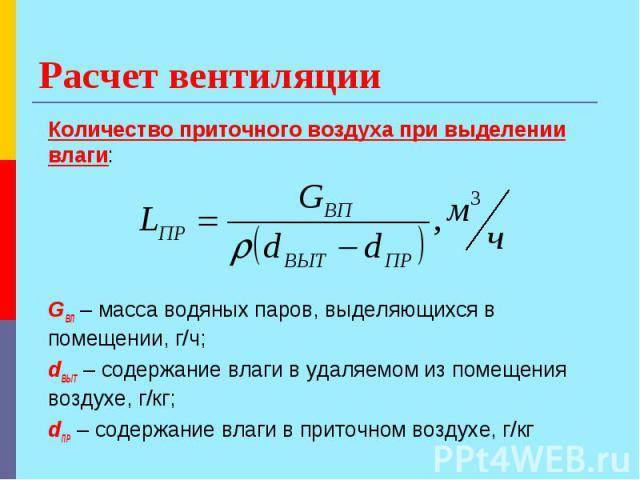

При использовании помещений, обладающих большим количеством пара, влаги, тепла или газа, расчет воздухообмена может вестись исходя из имеющегося избытка. Для того, чтобы рассчитать воздухообмен по теплоизбыткам используется формула (4):

где Qпом – количество выделяемой в помещение теплоты;
ρ – плотность воздуха;
c — теплоемкость воздуха;
t вывод — температура воздуха, удаляемого при помощи вентиляции;
t подав — температура воздуха, подаваемого в помещение.

Организация системы обмена воздуха в котельной исходит из типа используемого котла и должна обеспечивать 1-3 кратную замену всего объема кислорода в течение часа.

Поиск правильных значений

Изначально, чтобы вычислить площадь, нужно получить информацию:

• о наименьших требованиях к потоку воздуха;
• о наибольшей скорости потока воздуха.
• От правильных измерений и расчётов зависит:
• уровень вибрации и воздушного шума, предел которых зависит от точности расчётов;
• скорость прохождения воздуха, которая может стать как причиной повышенного энергопотребления, так и увеличения давления;
• уровень герметичности – только при правильных расчётах система вентиляции будет герметичной.

Во время проектирования вентиляционной системы крайне важно уделить внимание всевозможным аспектам так, как при таком подходе система получится практичной и не менее долговечной. Кроме того, только правильно спроектированная вентиляция без проблем справиться со своими первоначальными задачами. В особенности важно уделить внимание расчётам при монтаже системы вентиляции в большие производственные и общественные помещения

В особенности важно уделить внимание расчётам при монтаже системы вентиляции в большие производственные и общественные помещения

От значения сечения площади зависит скорость потока воздуха – чем оно больше, тем быстрее движется воздух. Также величина этого значения сильно снизит уровень энергопотребления и аэродинамические шумы системы. Вследствие больших размеров сечения общая стоимость системы вентиляции увеличивается. Помимо этого, такую вентиляцию невозможно установить в помещения с навесным потолком. Решить проблему можно используя прямоугольные воздуховоды, но жертвуя, при этом, весомыми эксплуатационными преимуществами круглых изделий.

В конечном счёте исключительно пользовательские предпочтения определяют то, какую систему лучше всего выбрать. Если необходима наибольшая экономия электроэнергии и полное отсутствие аэродинамических шумов идеально подойдёт квадратная вентиляционная система. Однако, такая вентиляция занимает много места

Если в приоритете лишь лёгкость монтажа или в помещении невозможно установить громоздкую прямоугольную систему, стоит уделить внимание изделиям с круглым сечением

При должном внимании процессу проектирования, можно с лёгкостью добиться идеальной системы вентиляции.

Расчет воздуховодов вентиляции

При устройстве системы вентиляции важно правильно подобрать и определить параметры всех элементов системы. Необходимо найти требуемое количество воздуха, подобрать оборудование, рассчитать воздуховоды, фасонные элементы и другие комплектующие вентиляционной сети

Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее

Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее.

Воздуховоды необходимо рассчитывать с двух точек зрения. Во-первых, подбирается необходимое сечение и форма. При этом необходимо учитывать количество воздуха и другие параметры сети. Также уже при изготовлении рассчитывается количество материала, например, жести, для изготовления труб и фасонных элементов. Такой расчет площади воздуховодов позволяет заранее определить количество и стоимость материала.

Типы воздуховодов

Для начала пару слов скажем и материалах и типах воздуховодов

Это важно из-за того, что в зависимости от формы воздуховодов существуют особенности его расчета и выбора площади поперечного сечения. Также важно ориентироваться и на материал, так как от него зависит особенности движения воздуха и взаимодействие потока со стенками

Если коротко, то воздуховоды бывают:

Если коротко, то воздуховоды бывают:

• Металлические из оцинкованной или черной стали, нержавейки.
• Гибкие из алюминиевой или пластиковой пленки.
• Жесткие пластиковые.
• Тканевые.

По форме воздуховоды изготовливаются круглого сечения, прямоугольного и овального. Наиболее часто используются круглые и прямоугольные трубы.

Большая часть из описанных воздуховодов изготовливаются в заводских условиях, например, гибкие из пластика или тканевые, и изготовить их на объекте или в небольшой мастерской сложно. Большая часть изделий, которым требуется расчет, производят из оцинкованной стали или нержавейки.

Из оцинкованной стали изготовляются как прямоугольные, так и круглые воздуховоды, причем для производства не требуется особо дорогостоящее оборудование. В большинстве случаев достаточно гибочного станка и устройства для изготовления круглых труб. Не считая мелкого ручного инструмента.

Расчет поперечного сечения воздуховода

Основная задача, которая возникает при расчете воздуховодов – это выбор поперечного сечения и формы изделия. Этот процесс проходит при проектировании системы как в специализированных компаниях, так и при самостоятельном изготовлении. Необходимо провести расчет диаметра воздуховода или сторон прямоугольника, выбрать оптимальное значение площади поперечного сечения.

Расчет поперечного сечения проводят двумя способами:

• допустимых скоростей;
• постоянной потери давления.

Метод допустимых скоростей проще для неспециалистов, поэтому рассмотрим в общих чертах его.

Расчет сечения воздуховодов методом допустимых скоростей

Расчет сечения воздуховода вентиляции методом допустимых скоростей базируется на нормированной максимальной скорости. Скорость выбирается для каждого типа помещения и участка воздуховода в зависимости от рекомендуемых значений. Для каждого типа здания существуют максимально допустимые скорости в магистральных воздуховодах и ответвлениях, выше которых использование системы затруднено из-за шума и сильных потерь давления.

Рис. 1 (Схема сети для расчета)

В любом случае, перед началом расчета необходимо составить план системы. Для начала необходимо рассчитать требуемое количество воздуха, которое нужно подать и удалить из помещения. На этом расчете будет базироваться дальнейшая работа.

Сам процесс расчета сечения методом допустимых скоростей упрощенно состоит из таких этапов:

1. Создается схема воздуховодов, на которой отмечаются участки и расчетное количество воздуха, которое будет по ним транспортироваться. Лучше на ней же указать все решетки, диффузоры, изменения сечения, повороты и клапаны.
2. По подобранной максимальной скорости и количеству воздуха рассчитывается сечение воздуховода, его диаметр или размер сторон прямоугольника.
3. После того, как известны все параметры системы, можно подобрать вентилятор необходимой производительности и напора. Подбор вентилятора базируется на расчете падения давления в сети. Это существенно сложнее, чем просто подобрать сечение воздуховода на каждом участке. Этот вопрос мы рассмотрим в общих чертах. Так как иногда просто подбирают вентилятор с небольшим запасом.

Для расчета необходимо знать параметры максимальной скорости воздуха. Их берут из справочников и нормативной литературы. В таблице приведены значения для некоторых зданий и участков системы.

Вычисления воздухообмена

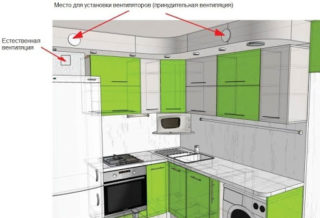

Два вида вентиляции на кухне, чтобы запахи не распространялись по всей квартире

Естественная вентиляция обеспечивается воздушной тягой. Никакое оборудование при этом не используется. При расчетах проектов вентиляционных систем для жилых и производственных помещений зачастую используется методика определения производительности по кратностям и санитарным нормам.

Подготовительный этап расчета по кратностям включает составление списка всех помещений с указанием их объема (V). V находят путем умножения площади на высоту потолков. Например:

• гостиная – 25 м2 (75 м3);
• спальня – 16 м2 (48 м3);
• детская – 12 м2 (36 м3);
• кухня – 15 м2 (45 м3);
• ванная комната – 5 м2 (15 м3);
• туалет – 3 м2 (9 м3);
• коридор – 7 м2 (21 м3).

Затем, согласно СНиПу, рассчитывают объем воздухообмена для каждого помещения с учетом норм кратности и округляя значения до числа кратного пяти в большую сторону:

• гостиная – 25 м3×3м3/ч=75 м3;
• спальня – 48 м3×1=50 м3;
• детская – 36 м3×1=40 м3;
• кухня – 45 м3, не менее 90 м3;
• ванная комната – 15 м3, не менее 25 м3;
• туалет – 9 м3, не менее 50 м3.

Для туалета и ванной должны быть предусмотрены отдельные вытяжные клапаны

Для коридора нормальный объем воздухообмена рассчитывается по площади: 7 м2×3м3/ч=21 м3, поскольку в нормативах кратность для этого помещения не указана. Для гостиной объем воздухообмена в этом примере также рассчитан по площади.

Затем выполняют расчет общего воздухообмена приточной вентиляции, суммируя значения, полученные для помещений, где оборудуют приток:

• гостиная – 75 м3;
• спальня – 50 м3;
• детская – 40 м3.

Получается 165 м3.

По расчету вытяжной вентиляции получается:

• кухня – не менее 90 м3;
• ванная комната – не менее 25 м3;
• туалет – не менее 50 м3.

Результат 165 м3/ч. Сравнив суммы, получаем, что в данном случае они равны, поэтому соблюдено основное требование. Если бы объем приточного воздуха получился больше объема удаляемого, необходимо было найти разницу между значениями и увеличить сечение вытяжки, чтобы выровнять показатели.

Расчет по санитарным нормам выполняется следующим образом. Для примера в спальне постоянно находятся 2 человека, в гостиной – 2 человека, а в детской – 1 человек. Кроме того, в гостиной временно могут присутствовать до двух человек. Расчеты будут выглядеть так:

• спальня – 2×60м3/ч=120 м3/ч;
• гостиная – 2×60 м3/ч + 2×20м3/ч=160 м3/ч;
• детская – 1×60 м3/ч=60 м3/ч.

Итого по притоку: 340 м3/ч.

На кухне рекомендуется запланировать установку обратного клапана в вентканал

Вытяжка рассчитывается по нормам СНиП и увеличивается до суммарного показателя по притоку:

• кухня – 240 м3;
• ванная комната – не менее 50 м3;
• туалет – не менее 50 м3.

Лишний объем воздухообмена по вытяжке распределяют между всеми «грязными» помещениями или только некоторыми.

Расчет по площади выполняют путем умножения общей площади дома на 3 м3/ч и распределяют этот объем между кухней, ванной комнатой и санузлом аналогичным образом.

Полное, статическое и динамическое давление. Измерение давления в воздуховодах систем вентиляции

Полное, статическое и динамическое давление

При движении воздуха по ВВ в любом поперечном сечении различают 3 вида давления:

Статическое давление определяет потенциальную энергию 1 м 3 воздуха в рассматриваемом сечении. Оно равно давлению на стенки воздуховода.

Динамическое давление – кинетическаяя энергия потока, отнесенная к 1 м 3 воздуха.

Полное давление равно сумме статического и динамического давления.

Принято пользоваться значением избыточного давления, принимая за условный ноль атмосферное давление на уровне системы. В нагнетательных воздуховодах полное и статическое избыточное давление всегда «+», т.е. давление >

Измерение давления в воздуховодах систем вентиляции

Давление в ВВ измеряется при помощи пневмометрической трубки и какого-либо измерительного прибора: микроманометра либо др.прибора.

Для нагнетательного воздуховода:

статическое давление – трубку статического давления к бачку микроманометра;

полное давление – трубку полного давления к бачку микроманометра;

динамическое давление – трубку полного давления к бачку, а статического – к капилляру микроманометра.

Для всасывающего воздуховода:

статическое давление – трубку статического давления к капилляру манометра;

полное давление – трубку полного давления к капилляру микроманометра;

динамическое давление – трубку полного давления к бачку, а статического – к капилляру микроманометра.

Схемы измерения давления в воздуховодах.

Билет №10

Потери давления в системах вентиляции

При движении по ВВ воздух теряет свою энергию на преодоление различных сопротивлений, т.е. происходят потери давления.

Потери давления на трение

При ламинарном режиме:

при турбулентном движении

Для листовой стали 0,1мм; силикатобетонные плиты 1,5 мм; кирпич 4 мм, штукатурка по сетке 10 мм

Удельные потери давления

В инженерных расчетах пользуются специальными таблицами, в которых приводят значения

Значение поправочного коэффициента

Для прямоугольных воздуховодов за расчетную величину d принимают эквивалентныйdэк, при которой потери давления в круглом воздуховоде при той же скорости будут равны потерям давления в прямоугольном воздуховоде:

Следует иметь в виду: расход воздуха прямоугольного и круглого воздуховодов с

Дата добавления: 2018-02-18 ; просмотров: 18742 ;

Источник

Фасонные изделия

Самостоятельно произвести расчёт значения для креплений фасонных изделий может исключительно инженер. Однако, даже профессионалы не способны обойтись без специальных таблиц, значений и формул с необходимыми коэффициентами. Человеку без достаточных познаний в соответствующих областях не под силу самостоятельно выполнить проектирование.

При расчёте диаметра воздуховода необходимо использовать таблицу равнозначных диаметров. Эта таблица учитывает воздуховоды с большим сечением, где понижение давления на трение равносильно сниженному давлению прямоугольных конструкций. Равнозначные диаметры необходимы только если нужно выполнить подсчет прямоугольных фасадов, используя таблицы для конструкций с большим сечением (круглых).

Эквивалентное (равнозначное) значение возможно узнать одним из трёх способов:

• по расходу воздуха;
• по скорости потока воздуха;
• по поперечному сечению воздуховода.

Каждое из этих значений полностью связано с каким-либо параметром системы вентиляции. Чтобы определить каждый параметр потребуется использовать индивидуальную таблицу вычисления. В качестве итогового результата получится значение потери давления на трение. Если все измерения были верными, независимо от способа вычисления результат будет полностью идентичен. Ошибки в вычислениях могут возникнуть вследствие нарушения предписаний по измерениям.

Физкультурно оздоровительные учреждения

При занятиях в спортивном зале кратность обмена воздуха играет важную роль, поскольку во время физических нагрузок необходимо обеспечить поступление свежего кислорода в легкие каждого из посетителей с учетом достаточно больших объемов зала. Таким образом, требования оговаривают необходимость обеспечения поступления в спортзал при наличии посетителей 80 м3/ч воздуха.

Расчет кратности воздухообмена для бассейна исходит из количества находящихся в нем людей и должен составлять 20 м³/ч в расчете на 1 человека. В то же время, учитывая специфику нахождения в сауне, в бане, необходимо обеспечить смену 10 м³ воздуха в течение каждого часа. При этом учитывая большие объемы вырабатываемого насыщенного пара, можно вести расчет воздухообмена по влаговыделениям.

Как посчитать площадь используемого материала?

Расчет оптимальной площади воздуховода находится в прямой зависимости от таких факторов, как объем воздуха, подаваемого в одну или несколько комнат, скорость его движения и потери давления воздуха.

В то же время расчет количества материала, необходимого для его изготовления, зависит как от площади сечения (габаритов канала вентиляции), так и от количества помещений, в которые необходимо нагнетать свежий воздух, и от особенностей конструкции системы проветривания.

Схема работы воздуховода.

Одновременно в такой магистрали будет меньше аэродинамического шума, для работы систем принудительной вентиляции потребуются меньшие затраты электроэнергии. Чтобы высчитать площадь воздуховодов, необходимо применить специальную формулу.

Для расчета суммарной площади материала, который необходимо взять для сборки воздуховодов, нужно знать конфигурацию и базовые габариты проектируемой системы. В частности, для вычисления по круглым воздухораспределительным трубам потребуются такие величины, как диаметр и общая длина всей магистрали. В то же время объем используемого материала по прямоугольным конструкциям исчисляется на основе ширины, высоты и суммарной длины воздуховода.

При общих подсчетах потребности материала для всей магистрали необходимо учитывать также отводы и полуотводы различной конфигурации. Так, правильные расчеты круглого элемента невозможны без знания его диаметра и угла поворота. В вычислении площади материала для отвода прямоугольной формы участвуют такие составляющие, как ширина, высота и угол поворота отвода.

Стоит отметить, что для каждого такого расчета используется своя формула. Чаще всего трубы и фасонные элементы изготавливаются из оцинкованной стали согласно техническим требованиям СНиП 41-01-2003 (приложение Н).

Как рассчитать площадь воздуховода по формулам

Основная задача вентиляционной системы – улучшение микроклимата в помещении и очищение воздушных масс путём удаления отработанного воздуха наружу. Для качественной производительности в первую очередь необходимо выполнить проектные работы и рассчитать квадратуру воздуховодов. Во время планирования также будет определена форма труб, количество элементов, необходимых для соединения участков, размер сечения.

Расчёты можно выполнить двумя способами:

• самостоятельно при помощи формул;
• с помощью онлайн-калькулятора.

Первый случай − это самый сложный вариант, важно понимать все значения, которые используются в подсчётах. Для онлайн-калькулятора достаточно ввести исходные данные, программный комплекс самостоятельно выполнит все расчёты. Один из основных параметров для проектирования воздуховода и фасонных элементов – его конструкция

Можно подобрать трубы прямоугольного или круглого сечения. Пропускная способность круглых изделий значительно выше, чем у прямоугольных

Один из основных параметров для проектирования воздуховода и фасонных элементов – его конструкция. Можно подобрать трубы прямоугольного или круглого сечения. Пропускная способность круглых изделий значительно выше, чем у прямоугольных.

Максимальная точность в подсчётах

Как посчитать площадь воздуховода прямоугольного сечения

Чтобы правильно рассчитать площадь изделия прямоугольного сечения, необходимо знать два параметра:

• наименьшее количество перемещаемых воздушных масс;
• скорость транспортировки воздуха.

А также ещё несколько параметров напрямую зависит от размеров сечения:

• чем больше сечение, тем с меньшим шумом двигаются потоки;
• соответственно, снижаются затраты на электрическую энергию.

С другой стороны,на такую систему потребуется больше материала, соответственно, и стоимость будет намного выше. Благодаря расчётной формуле можно определить фактическую площадь сечения воздуховода:

S = А × В / 100, где

А и В – соответственно, высота и ширина сечения.

Это не единственные формулы, с помощью которых можно рассчитать площадь сечения в виде прямоугольника

Важно анализировать данные и применять только максимально проверенные показатели

Воздуховод прямоугольного сечения практически незаметен над мебелью

Статья по теме:

Как рассчитать площадь сечения круглого воздуховода

Воздуховод с сечением в виде круга не вызывает сложности при монтаже и обладает отличной пропускной способностью воздушных потоков, так как внутреннее сопротивление сведено к минимуму. Выбирать форму коммуникаций следует из личных предпочтений потребителей и внешнего оформления помещения.

Фактическая площадь рассчитывается следующим образом:

S = π × D²/400, где:

• π – константа, равная 3,14;
• D – длина элемента.

Разработаны специальные методики, например, СНиПы, в которых сравнивают расчётные фактические площади с необходимыми показателями. С их помощью можно легко подобрать оптимальный размер коммуникации.

Во время проведения расчётов нужно учитывать следующие факторы:

• площадь сечения для прямых отрезков воздуховода следует рассчитывать отдельно;
• обязательно следует учитывать сопротивление, которое будет оказываться на воздушные массы во время их транспортировки;
• проектирование должно начинаться от центральной магистрали.

Если скорость транспортировки воздушного потока превышает требуемые значения, а это напрямую влияет на шум во время эксплуатации, необходимо дополнительно приобрести специальные шумоглушители или увеличить сечение фланцевого элемента центрального канала.

Изделие площади круглого сечения
