Методы расчета
Чтобы определить проходимость системы водоснабжения, можно воспользоваться тремя расчетными методами:
- Физический способ. Для выяснения показателей применяют формулы. Для исчисления требуется знание нескольких параметров, в частности, размер сечения трубного отрезка и с какой скоростью передвигается вода в магистрали.
- Табличный метод. Он наиболее прост, поскольку подобрав в таблице показатели, можно тут же выяснить нужные данные.
Последний метод, хоть и самый точный, не годится для расчетов обычных бытовых коммуникаций. Он достаточно сложен, и для его применения потребуется знать самые разные показатели. Чтобы рассчитать простую сеть для частного дома стоит прибегнуть к помощи онлайн-калькулятора. Хотя он и не такой точный, но зато бесплатен и не нуждается в установке на компьютер. Достичь более точной информации можно, сверив рассчитанные программой данные с таблицей.
Требования современного водопровода
Современный водопровод должен отвечать всем требованиям и характеристикам. На выходе из крана вода должна литься плавно, без рывков. Следовательно, в системе не должно быть перепадов давления при разборе воды. Идущая по трубам вода не должна создавать шума, иметь примеси воздуха и других посторонних накоплений, которые пагубно влияют на керамические краны и другую сантехнику. Чтобы не было этих неприятных казусов, давление воды в трубе не должно падать ниже своего минимума при разборе воды.
Надо учитывать еще одну важную характеристику водопровода, связанную с расходом воды. В любом жилом помещении находится не одна точка разбора воды. Поэтому расчет водопровода должен полностью обеспечивать потребность воды всех сантехнических приборов при одновременном включении. Этот параметр достигается не только давлением, но и объемом поступающей воды, которую может пропустить труба определенного сечения. Говоря простым языком, перед монтажом требуется выполнить некий гидравлический расчет водопровода, с учетом расхода и давления воды.
Перед расчетом давайте поближе ознакомимся с двумя такими понятиями, как давление и расход, чтобы понять их сущность.
Расчет расхода воды в водопроводной сети
Рассчитать расход воды на каждом участке сети водопровода можно по данной формуле:
qc = 5× q × α, л/с,
где qc – расход воды водоразборным прибором за секунду, qопределяется по СНиПу. Для ванны он составляет 0,25 л/с, для мойки со смесителем и для умывальника со смесителем – 0,12 л/с, для унитаза он составляет 0,1 л/с.
На тех участках сети, которые обслуживают одновременно несколько приборов, в формулу подставляется величина, показывающая расход прибора с максимальным водоразбором.
a = f (N × P),
где а – коэффициент, величина которого зависит от произведения количества всех приборов N на вероятность их одновременной работы Р.
Вероятность Р равна:
Р = qhr µ × u/q × 3600 × N,
В которой N – количество одинаковых потребителей в здании.
В часы наибольшего водопотребления максимальный часовой расход воды определяется также по СНиПу, qсhr µ = 15,6 л/с – таков общий расход воды. qсhr µ = 15,6 – 10 = 5,6 л/с – расход холодной воды.
Например, в здании 216 человек, а число приборов равно 288, тогда вероятность одновременного действия приборов равна:
Р = 5,6 × 216/0,2 × 3600 × 288 = 0,00583.
Старые таблицы расчета – надежное пособие для современного инженера
Старые советские книги по ремонту, а также журналы и строительству часто публиковали таблицы с расчетами, которые обладают большой точностью, т.к. были выведены путем лабораторных испытаний. Например, в таблице пропускной способности труб указывается значение для трубы диаметром 50 мм – 4 т/ч, для трубы 100 мм – 20 т/ч, для трубы 150 мм – 72,8 т/ч, а для Т.е. можно понять, что пропускная способность трубы в зависимости от диаметра меняется не по арифметической прогрессии, а по другой формуле, в которую входят различные показатели.
Онлайн калькуляторы для расчета также в помощь
Сегодня кроме сложной формы и готовых таблиц, расчет пропускной способности трубопровода можно сделать и с помощью специальных компьютерных программ, которые также используют указанные выше параметры, которые нужно ввести в компьютер.
Специальный калькулятор для расчета можно скачать в интернете, а также воспользоваться различными онлайн ресурсами, которых в Сети сегодня великое множество. Ими можно пользоваться как на платной, а так и на бесплатной основе, но многие из них могут иметь неточности в формулах для расчетов и сложности в использовании.
Например, некоторые калькуляторы предлагает в качестве базовых параметров использовать на выбор либо соотношение диаметр/длина, либо шероховатость/материал. Чтобы знать показатель шероховатости, нужно также обладать специальными знаниями из области инженерии. То же самое можно сказать и о падении напора, который используется онлайн калькулятором при расчетах.
Если вы не знаете, где узнать или как вычислить эти параметры, то лучше для вас обратиться за помощью к специалистам, или воспользоваться онлайн калькулятором для расчета пропускной способности трубы.
8.6Расчет трубопроводов линий форсунок, скиммеров, донного слива.
Теперь подберем диаметры трубопроводов, которыми будем делать обвязку форсунок и скиммеров. Для расчетов будем пользоваться следующей таблицей:
Таблица 8.4. Пропускная способность труб различного диаметра.
Диаметр | Площадь | Пропуск. способность при скорости,м3/час | ||||||||
наруж.,мм | внутр.,мм | внут.сеч.,мм2 | ||||||||
0,5 м/с — скорость воды в трубе от переливного лотка | ||||||||||
0,8 м/с — скорость воды в трубе коллектора | ||||||||||
1,2 м/с — скорость воды в трубе на входе в насос | ||||||||||
2,0 м/с — скорость воды при выходе из насоса | ||||||||||
2,5 м/с — максимально возможная скорость воды в трубе | ||||||||||
Данная таблица предоставляет возможность вычислить диаметры трубы в разных конструктивных применениях и разной требуемой производительности:
Диаметры труб от переливного лотка к коллектору;
Диаметры труб коллектора;
Диаметры всасывающей трубы на подачу в насос;
Диаметр трубы после насоса, фильтров, линии форсунок.
У нас в бассейне присутствует 4-е форсунки и насос производительностью 15м 3 /ч. Т.е. на каждую форсунку приходится почти по 4м 3 /ч. Исходя из производительности насоса, по таблице подберем общую трубу подачи на форсунки. Скорость воды в трубе принимаем 2 м/с и находим значение диаметра трубы при 15м 3 /ч. Если точного значения в таблице нет, то берем ближайшее. В нашем случае подающая труба на форсунки будет диаметром 63 мм, а разветвления на пары форсунок пойдут диаметром 50мм.
Рис 8.11. Соединение форсуночной линии.
Для соединения форсунок нам понадобятся следующие материалы:
Уголок 50мм-90 0 — 6шт.
Тройник 50мм — 2шт.
Тройник 63мм — 1шт.
Редукция короткая 63-50мм — 2шт.
— труба 63мм — 6 м. (определяется по расстоянию от центра
длинного борта до техпомещения.)
Труба 50мм — 12м. (суммируем все отрезки трубы 50мм
согласно вычисленному расположению форсунок.)
Для подключения донного слива обычно достаточно трубы диаметром, как и диаметр выпускного отверстия самого донного слива (для частных бассейнов это 2″» и соответственно труба D=63мм). Если же донных сливов два, то их нужно соединить в трубу D=90мм.
Рис. 8.12 Подключение донных сливов.
В нашем случае донный слив один. Поэтому для его подключения достаточно следующих материалов:
Муфта с н.р. 63-2″» — 1шт.
Труба 63мм — 2м.
Теперь определим, какой трубой подключаются скиммера. В скиммерах обычно бывают отверстия с подключением 1,5″» или 2″». Скиммера в бассейне в режиме фильтрации забирают где-то 70-90% от общего потока, который всасывает насос, а остальное приходится на донный слив. Поэтому необходимо ориентироваться по табличке. Смотрим графу со скоростью потока 1,2 м/с (скорость воды на входе в насос) и выбираем диаметр трубы с производительностью 15м 3 /ч-30%=10м 3 /ч. В нашем случае будет достаточно трубы диаметром D=63мм, но идеально было бы поставить трубу D=75мм.
Рис 8.13 обвязка скиммеров.
Для обвязки скиммеров нам понадобятся следующие материалы:
Муфта с н.р. 50-2″» — 2шт.
Угол 50-90 0 — 2шт.
Тройник 63 — 1шт.
Редукция 63-50 — 2шт.
Труба 50мм — 6м.
Расчет тепловой мощности системы отопления
Тепловая мощность системы отопления — это количество теплоты, которое необходимо выработать в доме для комфортной жизнедеятельности в холодное время года.
Теплотехнический расчет дома
Существует зависимость между общей площадью обогрева и мощностью котла. При этом, мощность котла должна быть больше или равняться мощности всех отопительных приборов (радиаторов). Стандартный теплотехнический расчет для жилых помещений следующий: 100 Вт мощности на 1 м² отапливаемой площади плюс 15 — 20 % запаса.
Расчет количества и мощности приборов отопления (радиаторов) необходимо проводить индивидуально для каждого помещения. Каждый радиатор имеет определенную тепловую мощность. В секционных радиаторах общая мощность складывается из мощности всех используемых секций.
В несложных отопительных системах приведенных способов расчета мощности бывает достаточно. Исключение — здания с нестандартной архитектурой, имеющие большие площади остекления, высокие потолки и другие источники дополнительных теплопотерь. В этом случае потребуется более детальный анализ и расчет с использованием повышающих коэффициентов.
Теплотехнический расчет с учетом тепловых потерь дома
Расчет тепловых потерь дома необходимо выполнять для каждого помещения в отдельности, с учетом окон, дверей и внешних стен.
Более детально для данных теплопотерь используют следующие данные:
- Толщину и материал стен, покрытий.
- Конструкцию и материал кровельного покрытия.
- Тип и материал фундамента.
- Тип остекления.
- Тип стяжек пола.
Для определения минимально необходимой мощности отопительной системы с учетом тепловых потерь можно воспользоваться следующей формулой:
Qт(кВт×ч) = V × ΔT × K ⁄ 860, где:
Qт — тепловая нагрузка на помещение.
V — объем обогреваемого помещения (ширина × длина × высота), м³.
ΔT — разница между температурой воздуха вне помещения и необходимой температурой внутри помещения, °C.
K — коэффициент тепловых потерь строения.
860 — перевод коэффициента в кВт×ч.
Коэффициент тепловых потерь строения K зависит от типа конструкции и изоляции помещения:
| K | Тип конструкции |
| 3 — 4 | Дом без теплоизоляции — упрощенная конструкция или конструкция из гофрированного металлического листа. |
| 2 — 2,9 | Дом с низкой теплоизоляцией — упрощенная конструкция здания, одинарная кирпичная кладка, упрощенная конструкция окон и крыши. |
| 1 — 1,9 | Средняя теплоизоляция — стандартная конструкция, двойная кирпичная кладка, небольшое число окон, крыша со стандартной кровлей. |
| 0,6 — 0,9 | Высокая теплоизоляция — улучшенная конструкция, кирпичные стены с теплоизоляцией, небольшое число окон, утепленный пол, кровельный пирог с высококачественной теплоизоляцией. |
Разница между температурой воздуха вне помещения и необходимой температурой внутри помещения ΔT определяется исходя из конкретных погодных условий и требуемого уровня комфорта в доме. Например, если температура снаружи -20 °C, а внутри планируется +20 °C, то ΔT = 40 °C.
Как рассчитать проходимость трубы
Когда возникает необходимость сделать расчёты, возможно использовать следующие способы:
- Использовать таблицы. Существуют различные варианты, которые соответствуют назначению труб.
- Применять формулы. Существуют несколько вариантов расчётов. Часто используют упрощённые варианты, не учитывающие всех существенных особенностей водопроводной системы.
- Существуют программные продукты, предназначенные для проведения рассматриваемых расчётов. Они обычно дают наиболее точный результат.
- Могут быть использованы онлайн калькуляторы. Для того, чтобы ими воспользоваться, необходимо перейти на соответствующую страницу и ввести нужные данные в соответствии с инструкциями.
Далее рассмотрено несколько способов проведения расчётов.
Таблицы для определения пропускной способности Источник ytimg.com
Использование упрощённой формулы

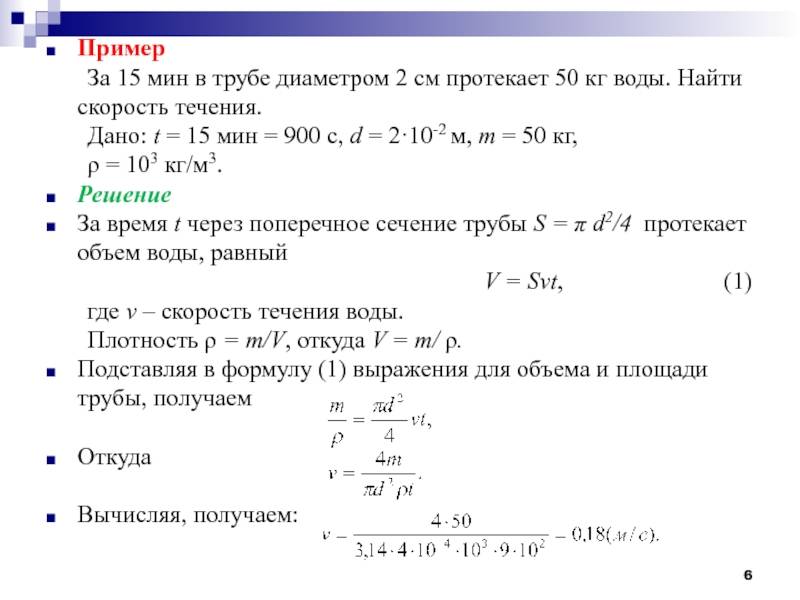

Таким образом на основе знания диаметра трубы и скорости движения потока можно определить проходимость. Для этого можно использовать такую формулу.
q = (V*Пи*d^2) / 4
Здесь использованы такие обозначения:
- q – проходимость, выраженная в литрах в секунду;
- V обозначает скорость воды;
- d представляет собой внутренний диаметр отверстия.
В большинстве случаев скорость находится в пределах 0,8-1,5 метров в секунду. Если используется насос, то производимое им давление и скорость потока указываются в техническом паспорте.
Более точная формула
В этом случае необходимо воспользоваться формулой Дарси. В ней учитываются:
- Длина используемого сегмента трубы (L).
- Коэффициент, который выражает степень торможения потока благодаря трению о стенки, использованию различных видов фиттингов, кривизны стенок и турбулентности. Он носит название коэффициента шероховатости (лямбда).
- Величина вязкости жидкости (ро).

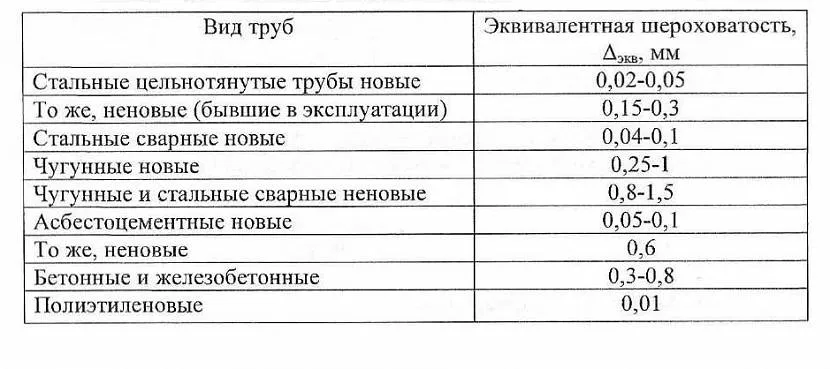

Таблица значений коэффициента шероховатости каждого вида труб (лямбда) Источник ok-t.ru Формула выглядит таким образом.
ПН = лямбда * (L/D) * ((V^2)/(2*g)) * ро
Здесь использованы такие обозначения:
- ПН представляет собой потерю напора. На эту величину должна быть уменьшена расчётная величина водорасхода.
- L – длина трубы, по которой протекает вода.
- D – внутренний диаметр трубы.
- g равно величине ускорения свободного падения.
С помощью формулы Дарси можно учесть особенности труб, но для этого необходимо определить коэффициенты «лямбда» и «ро».
Использование онлайн калькуляторов
Для того, чтобы рассчитать пропускную способность трубы, калькулятор нетрудно найти онлайн. Для этого можно воспользоваться поиском Google, Яндекс или другим. Для этого в строке поиска нужно набрать строку «как рассчитать проходимость трубы, калькулятор» или аналогичную.
Для расчета расхода воды по сечению трубы и давлению калькулятор запросит ввод таких данных:
- Материал для изготовления.
- Вид (конструкционные особенности). Здесь нужно сделать выбор из выпадающего списка.
- Далее нужно указать цель расчёта. Одной из них является вычисление расхода воды.
При расчете расчете диаметра трубы по расходу воды дополнительно потребуется указать падение напора на каждый метр, внутренний диаметр трубы и длину её участка. После нажатия на кнопку на странице появится нужный результат.
Пример интерфейса калькулятора для гидравлического расчёта трубопровода Источник calc.ru
Во втором случае, перед тем, как посчитать расход воды по диаметру трубы и давлению, надо подготовить данные о типе водопровода, конструкционных особенностях трубы, длина, диаметр, материал изготовления, температура и давление напора.
Пример интерфейса калькулятора для расчёта пропускной способности труб Источник trubanet.ru
Как вычислить пропускную способность
Табличный способ – самый простой. Таблиц подсчета разработано несколько: можно выбрать ту, которая подойдет в зависимости от известных параметров.
Вычисление на основе сечения трубы
В СНиП 2.04.01-85 предлагается узнать количество потребления воды по обхвату трубы.
| Внешнее сечение магистрали (мм) | Приблизительное количество жидкости | |
| В литрах в минуту | В кубометрах в час | |
| 20 | 15 | 0,9 |
| 25 | 30 | 1,8 |
| 32 | 50 | 3 |
| 40 | 80 | 4,8 |
| 50 | 120 | 7,2 |
| 63 | 190 | 11,4 |
Расчет по температуре теплоносителя
С ростом температуры уменьшается проходимость трубы – вода расширяется и тем самым создает дополнительное трение.
Вычислить нужные данные можно по специальной таблице:
| Трубное сечение (мм) | Пропускная способность | |||
| По теплоте (гкл/ч) | По теплоносителю (т/ч) | |||
| Вода | Пар | Вода | Пар | |
| 15 | 0,011 | 0,005 | 0,182 | 0,009 |
| 25 | 0,039 | 0,018 | 0,650 | 0,033 |
| 38 | 0,11 | 0,05 | 1,82 | 0,091 |
| 50 | 0,24 | 0,11 | 4,00 | 0,20 |
| 75 | 0,72 | 0,33 | 12,0 | 0,60 |
| 100 | 1,51 | 0,69 | 25,0 | 1,25 |
| 125 | 2,70 | 1,24 | 45,0 | 2,25 |
| 150 | 4,36 | 2,00 | 72,8 | 3,64 |
| 200 | 9,23 | 4,24 | 154 | 7,70 |
| 250 | 16,6 | 7,60 | 276 | 13,8 |
| 300 | 26,6 | 12,2 | 444 | 22,2 |
| 350 | 40,3 | 18,5 | 672 | 33,6 |
| 400 | 56,5 | 26,0 | 940 | 47,0 |
| 450 | 68,3 | 36,0 | 1310 | 65,5 |
| 500 | 103 | 47,4 | 1730 | 86,5 |
| 600 | 167 | 76,5 | 2780 | 139 |
| 700 | 250 | 115 | 4160 | 208 |
| 800 | 354 | 162 | 5900 | 295 |
| 900 | 633 | 291 | 10500 | 525 |
| 1000 | 1020 | 470 | 17100 | 855 |
Поиск данных в зависимости от давления
При подборе труб для установки любой коммуникационной сети нужно учесть давление потока в общей магистрали. Если предусмотрен напор под высоким давлением, надо устанавливать трубы с большим сечением, чем при движении самотеком. Если при подборе трубных отрезков не учтены эти параметры, а по малым сетям пропускают большой водный поток, они станут издавать шум, вибрировать и быстро придут в негодность.
Чтобы найти наибольший расчетный водный расход, используется таблица пропускной способности труб в зависимости от диаметра и разных показателей давления воды:
| Расход | Пропускная способность | |||||||||
| Сечение трубы | 15 мм | 20 мм | 25 мм | 32 мм | 40 мм | 50 мм | 65 мм | 80 мм | 100 мм | |
| Па/м | Мбар/м | Меньше 0,15 м/с | 0,15 м/с | 0,3 м/с | ||||||
| 90,0 | 0,900 | 173 | 403 | 745 | 1627 | 2488 | 4716 | 9612 | 14940 | 30240 |
| 92,5 | 0,925 | 176 | 407 | 756 | 1652 | 2524 | 4788 | 9756 | 15156 | 30672 |
| 95,0 | 0,950 | 176 | 414 | 767 | 1678 | 2560 | 4860 | 9900 | 15372 | 31104 |
| 97,5 | 0,975 | 180 | 421 | 778 | 1699 | 2596 | 4932 | 10044 | 15552 | 31500 |
| 100,0 | 1000,0 | 184 | 425 | 788 | 1724 | 2632 | 5004 | 10152 | 15768 | 31932 |
| 120,0 | 1200,0 | 202 | 472 | 871 | 1897 | 2898 | 5508 | 11196 | 17352 | 35100 |
| 140,0 | 1400,0 | 220 | 511 | 943 | 2059 | 3143 | 5976 | 12132 | 18792 | 38160 |
| 160,0 | 1600,0 | 234 | 547 | 1015 | 2210 | 3373 | 6408 | 12996 | 20160 | 40680 |
| 180,0 | 1800,0 | 252 | 583 | 1080 | 2354 | 3589 | 6804 | 13824 | 21420 | 43200 |
| 200,0 | 2000,0 | 266 | 619 | 1151 | 2488 | 3780 | 7200 | 14580 | 22644 | 45720 |
| 220,0 | 2200,0 | 281 | 652 | 1202 | 2617 | 3996 | 7560 | 15336 | 23760 | 47880 |
| 240,0 | 2400,0 | 288 | 680 | 1256 | 2740 | 4176 | 7920 | 16056 | 24876 | 50400 |
| 260,0 | 2600,0 | 306 | 713 | 1310 | 2855 | 4356 | 8244 | 16740 | 25920 | 52200 |
| 280,0 | 2800,0 | 317 | 742 | 1364 | 2970 | 4356 | 8568 | 17338 | 26928 | 54360 |
| 300,0 | 3000, | 331 | 767 | 1415 | 3078 | 4680 | 8892 | 18000 | 27900 | 56160 |
Так же, рассчитывая расход воды через трубу по таблице значений диаметра трубы и давления, учитывается не только количество кранов, но и численность водонагревателей, ванн и иных потребителей.
Гидравлический расчет по Шевелеву
Для наиболее верного выявления показателей всей водоснабжающей сети используют особые справочные материалы. В них определены ходовые характеристики для труб из разных материалов. В виде примера хорошего образца для расчетов можно назвать таблицу Шевелева. Это объемный справочник. Чтобы им воспользоваться, не обязательно идти в библиотеку. Все нужные данные можно найти во Всемирной сети. Кроме того, есть электронные программы на основе таблиц Шевелева. Достаточно ввести требуемые параметры, чтобы получить готовый результат.
Применение формул
Применение разных формул зависит от известных данных. Самая простая из них: q = π×d²/4 ×V. В формуле: q показывает расход воды в литрах, d – сечение трубы в см, V – скоростной показатель продвижения гидропотока в м/сек.
Скоростные параметры можно взять из таблицы:
| Тип водоподведения | Скорость (м/сек) |
| Городской водопровод | 0,60–1,50 |
| Магистральный трубопровод | 1,50–3,00 |
| Центральная сеть отопления | 2,00–3,00 |
| Напорная система | 0,75–1,50 |
Знать, какими характеристиками обладают трубы, нужно для грамотного подключения сантехнических приборов. При правильном подборе данных не будет повода беспокоиться, что при открытии крана в ванной комнате вода на кухне перестанет идти либо снизится ее напор.
Источник
Как заставить себя пить воду?
Средний объем выделяемого молока при лактации составляет 1-1,5 литра
Можно воспользоваться некоторыми интересными советами:
- Не нужно пить по целому стакану, лучше наливать понемногу, но часто.
- В жидкость можно добавить свежих фруктов для придания аромата.
- Лучше держать воду рядом, подойдет пластиковая бутылка объемом 0,5, которую можно брать с собой.
Обязательно почитайте:
Эктоморф, мезоморф, эндоморф: определения типа строения тела, особенности, для чего нужно знать
Польза будет огромной, если заменить жидкостью привычку перекусывать, а вместе с этим думать о хорошей фигуре и пользе для организма.
Факторы, влияющие на расчеты
Определение трубной проходимости и, соответственно, максимальное расходование воды, зависит от многих факторов:
- Протяженность водопроводной магистрали. Чем больше длина, тем ниже скоростные возможности водного потока из-за действия силы трения.
- Трубное сечение. Стенки узких трубопроводов дают повышенное сопротивление. Чем меньше внутренний диаметр, тем ниже соотношение скоростного значения водного потока к показателю площади поверхности на определенном участке, а значит, и проходимость будет хуже. В магистралях большого сечения жидкость течет быстрее.
- Наличие поворотных участков. Сложная конфигурация трубопровода замедляет скорость водного потока в нем. То же самое касается фасонных элементов. Любые краны, переходники и муфты тормозят передвижение жидкости.
Немаловажно также учитывать материал трубных отрезков. От этого зависит как проходимость сети, так и продолжительность службы
Металлические водопроводы склонны деформироваться со временем под воздействием ржавчины, накапливать коррозийные и известковые отложения изнутри, что сильно снижает пропускную способность. Последнее характерно не только для стальных, но и для чугунных труб, хотя они меньше подвержены коррозии.
Сопротивляемость водяному потоку засоренной магистрали намного выше, чем нового трубопровода: показатели могут различаться в 200 раз. Особенно быстро засоряются трубы ГВС.
Упрощенные расчеты
Формулу Дарси применяют при проведении сложных гидродинамических расчетов. В большинстве случаев вполне достаточно использования обычной формулы для определения расхода воды. Сложных расчетов можно избежать, прибегнув к использованию таблиц, построенных на сочетании четырех параметров:
- величины внутреннего сечения — D;
- расхода жидкости — q;
- скорости течения — V;
- уклона труб – i.
Частным случаем гидродинамических расчетов является определение расхода воды через отверстие крана. Используется формула q = SV, в которой помимо величин расхода воды и скорости водного потока введено значение площади сечения отверстия крана. Она определяется так:
S = πr2
Если скорость водного потока неизвестна, ее определяют по формуле Торичелли V = 2gh. В формуле Торичелли: g – величина ускорения свободного падения; h – высота столба воды над отверстием крана.
Рассчитать потребление воды, опираясь на известную величину внутреннего сечения трубы вполне возможно. Точность этого расчета будет зависеть от воздействия некоторых других факторов. В ряде случаев, когда не требуется получения идеально точных значений, ими вполне позволительно пренебречь. Естественно, что для сложных гидродинамических расчетов упрощенные формулы использовать нежелательно.
Как рассчитывается толщина трубы от действия давления
Когда вода движется по трубе, возникает сопротивление от трения её о стенки, а также о различные преграды. Это явление получило название гидравлическое сопротивление трубопровода. Его численное значение находится в прямой пропорциональной зависимости от скорости потока. Из предыдущего примера мы уже знаем, что на разных высотах давление воды различно, и эту особенность следует учитывать при расчёте внутреннего диаметра трубы, то есть её толщины. Упрощённая формула для вычисления данного параметра по заданной потере напора (давления) выглядит так:
Двн = КГСопр×Дл. тр./ПД×(Уд.вес×Ск/2g),
где: Двн. – внутренний диаметр трубопровода; КГСопр. – коэффициент гидравлического сопротивления; Дл.тр — длина трубопровода; ПД – заданная или допускаемая потеря давления между конечным и начальным участками магистрали; Уд.вес. – удельный вес воды — 1000 кг/ (9815 м/; Ск. – скорость потока м/сек.; g – 9,81 м/сек2. Всем известная константа — ускорение силы тяжести.
Потеря давления в арматуре и фасонных частях трубопровода с достаточной точностью определяется по потерям в прямой трубе эквивалентной длины и с таким же условным проходом.
Как рассчитать диаметр газовой трубы
Газопроводная труба рассчитывается несколько иначе, чем водопроводная. Здесь основополагающими значениями являются:
- скорость и давление газа;
- длина трубы с потерями давления на фитинги;
- падение давления в допустимых пределах.
Расчет диаметра газовой трубы можно провести по формуле:
где di — внутренний диаметр трубопровода, м;
V´ — объемный расход сжатого воздуха, м³/с;
L — длина трубопровода с поправками на фитинги, м;
Δp — допустимое падение давления, бар;
pmax — верхнее давление компрессора, бар.
Таким образом, при выборе диаметра трубы важным параметром является пропускная способность, которая зависит от сечения и внутреннего размера магистрали. Поэтому нужно обязательно соизмерять такие данные, как допустимое давление, толщина стенок, внутренний диаметр трубы, свойства теплоносителя или газа.
А как вы подбираете размер трубопровода? Расскажите, по каким параметрам вы считали трубы для собственного дома?
Итоги расчетов Гкал по отоплению
Если вы правильно выполнили расчет потребления Гкал тепловой энергии, то вы можете не беспокоиться о переплатах за коммунальные услуги. Если воспользоваться вышеперечисленными формулами, то можно сделать вывод, что при отоплении жилого дома площадью до 200 кв.м. потребуется затратить около 3 Гкал за 1 месяц. Если учесть что отопительный сезон во многих регионах страны длится примерно 6 месяцев, то можно посчитать приблизительный расход тепловой энергии. Для этого 3 Гкал умножаем на 6 месяцев и получаем 18 Гкал.
Посчитать расход гигакалорий намного легче в частном доме, так как там можно установить свой индивидуальный прибор. В многоквартирных домах с централизованным отоплением обойтись обычным прибором не получится.
Исходя из информации указанной выше, можно сделать вывод, что все расчеты по расходу тепловой энергии в определенном доме можно сделать самостоятельно без помощи специальных организаций. Но стоит помнить, что все данные должны быть рассчитаны точно по специальным математическим формулам. Кроме этого все процедуры нужно согласовывать со специальными органами, которые контролируют такие действия. Если вы не уверены, что выполните расчет самостоятельно, то можете воспользоваться услугами профессиональных специалистов, которые занимаются такой работой и имеют в наличии материалы, подробно описывающие весь процесс и фото образцов системы отопления, а также их схемы подключения.
