Как правильно установить и подключить поверхностный насос к скважине

Насос и фильтровальная система

Производительность — это основной показатель, на который следует опираться во время выбора насосного оборудования. Это количество воды, которую устройство может перекачать за час работы. Также есть дополнительные условия:

  1. Максимальная производительность электронасоса должна равняться дебиту скважины.
  2. Мощности должно хватать для нормальной подачи воды по системе в достаточном количестве.

Насосную станцию можно монтировать в кессоне. Эффективным методом подачи воды является установка глубинного насоса, который погружается в обсадную трубу. При выборе насосной станции необходим монтаж гидроаккумулятора и фильтрационной системы.

Достоинством является то, что всё оборудование находится за пределами жилого дома, но в случае необходимости обслуживания никаких проблем с доступом не возникает. Требуется регулярная ревизия накопительного бака, насоса и фильтра. Рядом устанавливается обратный клапан.

Необходимость использования автоматики


Чтобы система водоснабжения загородного дома была автоматической и работала без вашего вмешательства, необходим автомат (система автоматики), которая будет поддерживать определённое давление в системе и управлять запуском и остановкой насосного оборудования. Чтобы управление насосом было простым и надёжным, помимо стандартной аппаратуры общего назначения (контакторов, магнитных пускателей, переключателей и промежуточных реле) используются специальные устройства контроля и управления. К ним можно отнести следующие изделия:

  • струйные реле;
  • датчики контроля давления и уровня жидкости;
  • электродные реле;
  • ёмкостные датчики;
  • манометры;
  • поплавковые датчики уровня.

Нюансы установки поверхностного насоса

Приоритетное условие размещения поверхностного водонасоса — правильный выбор места для него. Если прибор будет использоваться лишь в «дачный» сезон и храниться зимой в подсобке, то особых проблем с местом его установки нет. Достаточно выставить насос поближе к стволу скважины и повыше, чтобы вода при прокачке его не подтопила.

Если же поверхностный насос требует круглогодичного использования, тогда к выбору его расположения следует отнестись внимательнее:

  • Дистанция от скважины. Мощность наружных насосов невысока, поэтому размещать их необходимо максимально близко к точке водозабора;
  • Всепогодная защита. Требуется уберечь прибор от атмосферных явлений, разметив в помещении, бункере или внутри скважинного оголовка;
  • Сбережение от морозов. При заморозках поверхностному насосу необходимо утепление, он не должен промерзать;
  • Вентиляция места установки. Размещение прибора в помещении (укрытии) с недостаточной вентиляцией резко ускоряет коррозионный износ агрегата;
  • Достаточная площадь размещения. Водонасос потребует периодического обслуживания. Поэтому место его стационарного размещения должно быть просторным, позволяющим выполнять ремонтные работы;
  • Шумоизоляция места установки. Работа поверхностного насоса шумная, поэтому помещение для его установки потребует полноценной шумоизоляции. Либо следует выбирать установочную позицию прибора на удалении от жилых комнат.

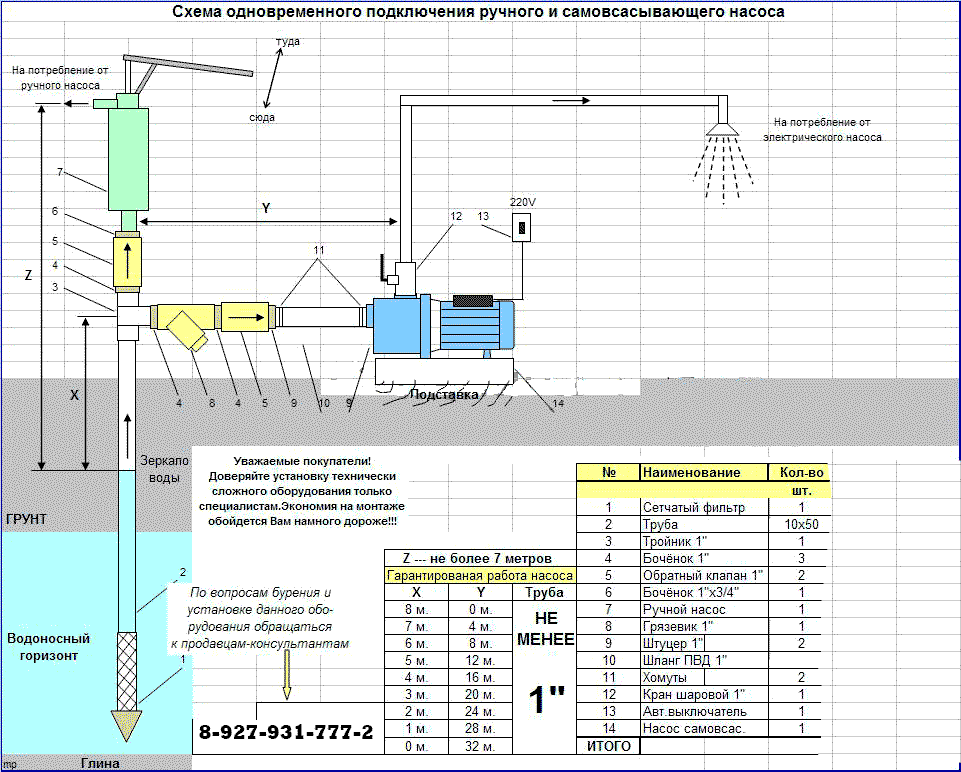

Отметим, что мощность поверхностных насосов ограничена предельной глубиной всасывания до 8-9 метров. Причем соотношение всасывания «вертикаль-горизонталь» соответствует 1:4, что при предельной мощности вертикального всасывания в 8 м соответствует 32 м всасывания по горизонтали. Т.е. если забор воды наружным насосом выполняется с глубины 6 м, то предельная дистанция от скважины до местоположения агрегата рассчитывается так: 32 – 6∙4 = 8 м.

Однако следует также учитывать сопротивление в переходниках-трубах и неравномерное напряжение в электросети, вызывающие падение давления. Поэтому горизонтальная дистанция от ствола скважины до поверхностного насоса должна быть минимально короткой, даже меньше расчетной.

Что касается допустимой протяженности трубопровода на выходе из насоса, то здесь соотношение «вертикаль-горизонталь» будет 1:10, что соответствует 10 м горизонтального водопровода на 1 м вертикального.

Дополнительная комплектация наружного водонасоса, требуемая при организации водоснабжения из скважины, включает в себя:

Штуцеры. Необходимы для подсоединения к прибору трубы или шланга;

Шланги (трубы). Нужны для подъема воды из скважины и для подачи домашним потребителями. Обычное сечение под наружный насос – 32 мм;

Муфты (фитинги) с внешней резьбой. Требуются для крепления к шлангам функциональных элементов (фильтров, обратных клапанов и пр.);

Обратный клапан. Закрепленный на конце подающего шланга клапан блокирует уход воды обратно в скважину

Важное дополнение к системе водоподачи, поскольку всухую насос должен работать как можно реже;

Сетчатый фильтр. Монтируется к обратному клапану (перед ним), препятствует поступлению в насосный агрегат механических частиц (к примеру, песка).

Помимо названных элементов комплектации насосной системы можно оборудовать поверхностный насос на выходе специальным пятивыводным адаптером, позволяющим дополнить насосный комплекс манометром и реле давления, управляющим циклами работы насоса. Также пятивыводной адаптер позволит подключить к водоснабжающему прибору бачок гидроаккумулятора, завершающий построение полноценной насосной станции.

Выбор насосного оборудования для скважины

Выбор и монтаж скважинного насоса зависит от большого количества факторов:

  • место расположения оборудования;
  • требуемый напор;
  • коэффициент потерь напора воды из-за возникновения технологического трения в трубопроводе;
  • величина разницы давления при выключении и включении;
  • надежность оборудования;
  • удобство эксплуатации;
  • стоимость оборудования.


Устройства погружного насоса

Для подсобного хозяйства и автономного водоснабжения загородного дома или дачного участка погружные насосы выбираются по следующим параметрам:

  • габариты;
  • мощность доступного источника электропитания;
  • производительность;
  • стоимость.

Основными техническими критериями скважины:

  • глубина погружения, которая измеряется в метрах, значение этого параметра характеризует высоту, на которую должен поднимать воду глубинный насос;
  • объем воды, который поступает в скважину за час — показатель характеризующий дебит скважины, измеряется в кубических метрах, в соответствии с этим критерием подбирается мощность.

Надежность и долговечность функционирования глубинного оборудования в первую очередь зависит от правильности установки в скважину.

При наличии необходимого объема знаний и умений можно подключить скважинный насос самостоятельно. Для монтажа своими руками требуется досконально изучить способы и технологии проведения монтажных работ и подключения.

Каждая модель имеет свои особенности подключения. По этой причине производителем к насосу прикладывается схема установки. Схема подключения содержит последовательную инструкцию монтажа и подсоединения оборудования к электросети.

https://youtube.com/watch?v=0N_KOvdK2xU

Что собой представляют поверхностные насосы

Поверхностные насосы при эксплуатации не погружаются в перекачиваемую жидкую среду – их располагают на поверхности земли, в непосредственной близости от источника водоснабжения. Чаще всего насосные устройства данного типа используют для откачивания воды из колодезных источников, так как глубина, с которой они могут эффективно откачивать жидкую среду, составляет не более 10 метров.

Поверхностный насос применяется и для откачивания воды из подвального помещения или погреба дома, а также для перекачивания жидкой среды из колодцев, расположенных на плывунах. Насосы для воды, относящиеся к поверхностным, отличаются простотой эксплуатации. Чтобы осуществить техническое обслуживание таких устройств, нет необходимости извлекать их из перекачиваемой среды. Отличаются они и универсальностью: ими одинаково успешно оснащаются системы водоснабжения и водоотведения, а также дренажные системы и системы, при помощи которых осуществляется полив зеленых насаждений на приусадебном участке.

Поверхностный насос способен накачать воды из близлежащего водоема, чтобы полить растения

Скважинный адаптер

С этим устройством можно не устанавливать дорогостоящий кессон, но насосное и другое оборудование придётся разместить в отдельном сарае или же в доме. Кроме дешевизны, преимуществом применения адаптера является то, что обсадную трубу можно полностью спрятать под землёй.

Монтаж выполняется следующим образом:

  1. Обсадная труба обрезается по уровню земли и обкапывается вглубь примерно на полтора метра.
  2. При помощи коронки вырезается отверстие в трубе для монтажа адаптера.
  3. Адаптер устанавливается снаружи, а глубинный насос опускается в колодец при помощи напорной трубы, на которой он закреплён.
  4. Лишняя часть опорной трубы обрезается, и на это место устанавливается ласточкин хвост (так называется второй элемент адаптера).
  5. На металлической трубке адаптер опускается в скважину.
  6. Вырытая яма засыпается землёй.

Монтаж можно произвести самостоятельно. Необязательно прибегать к услугам специалистов. Если используется кессон, то лучше сделать его закрытым. Вся конструкция должна быть максимально герметичной.

Выбор погружного насоса для монтажа в скважину

Для выкачки и поднятия воды с глубины скважины понадобится модель центробежного погружного насоса

Чтобы подобрать наиболее выгодное и эффективное оборудование, важно определить его технические характеристики и возможности. В перечень этих критериев входят:

  • производительность. Оборудование должно соответствовать допустимым показателям производительности в соотношении с дебитом скважины. Если производительность будет ее превышать, в насос не будет поступать вода. Это приведет к выходу из строя оборудования;
  • напор погружного насоса должен превышать показатели потерь водопровода;
  • оптимальный расход насоса просчитывается в соответствии с потреблением воды на участке;
  • диаметр погружного насоса должен соответствовать размерам конструкции. Между стенками конструкции и корпусов должен оставаться оптимальный зазор. Это позволит избежать механических повреждений при ударах во время спуска погружного насоса.

При выборе погружного насоса для монтажа в скважину не стоит выбирать дорогостоящие модели с наилучшими техническими параметрами. Характеристики оборудования должны соответствовать назначению насоса, потреблению водоснабжения. Также учитывается нагрузка на проводку в помещении. Из-за перегрузки системы случаются поломки.

Установка кессона

Кессонная яма является одним из методов обвязки. Предполагается, что оборудование и оголовок будут спрятаны. В грунте копается приямок, где размещается верхняя часть обсадной трубы.

Схема реализуется несколькими способами:

  1. Кессон из металла. Сталь сейчас является довольно дорогим материалом, но она позволяет добиться хорошей герметичности. Снаружи необходимо нанести состав от коррозии. Сборку можно выполнить самостоятельно без привлечения спецтехники. Потребуется только сварочный аппарат.
  2. Железобетонные кольца. Монтаж осуществляется довольно быстро. Но такое обустройство не позволяет добиться хорошей гидроизоляции. Нужно всего одно или два кольца, которые затем накрываются бетонной крышкой с люком. На дно стелется каркас из арматуры и заливается бетоном.
  3. Кессон из пластика. Это лёгкий и долговечный материал, который может разрушиться только от механического воздействия. Конструкция полностью герметична.

Каким должен быть хороший насос

Для подъема воды из скважины используют . Чтобы выбрать агрегат, необходимо знать параметры, которым он должен соответствовать:

  1. Производительность ЦН не может превышать дебит скважины. В противном случае глубинный насос останется без воды и выйдет из строя.
  2. Напор должен быть на 2,5-3 кг/см² выше, чем потери в трубопроводе. Каждые 10 м вертикального участка соответствуют 1 кг/см², а горизонтального — 0,1 кг/см².
  3. Расход насоса призван компенсировать удельное водопотребление в доме. Оптимальной величиной является 1,5-2 м³/ч.
  4. Диаметр насоса должен обеспечивать достаточный зазор между корпусом и стенкой обсадной конструкции для притока воды и предотвращения ударов во время пуска.

Способы электрического подключения

Вариантов подключения может быть несколько. Далее наиболее популярные способы.

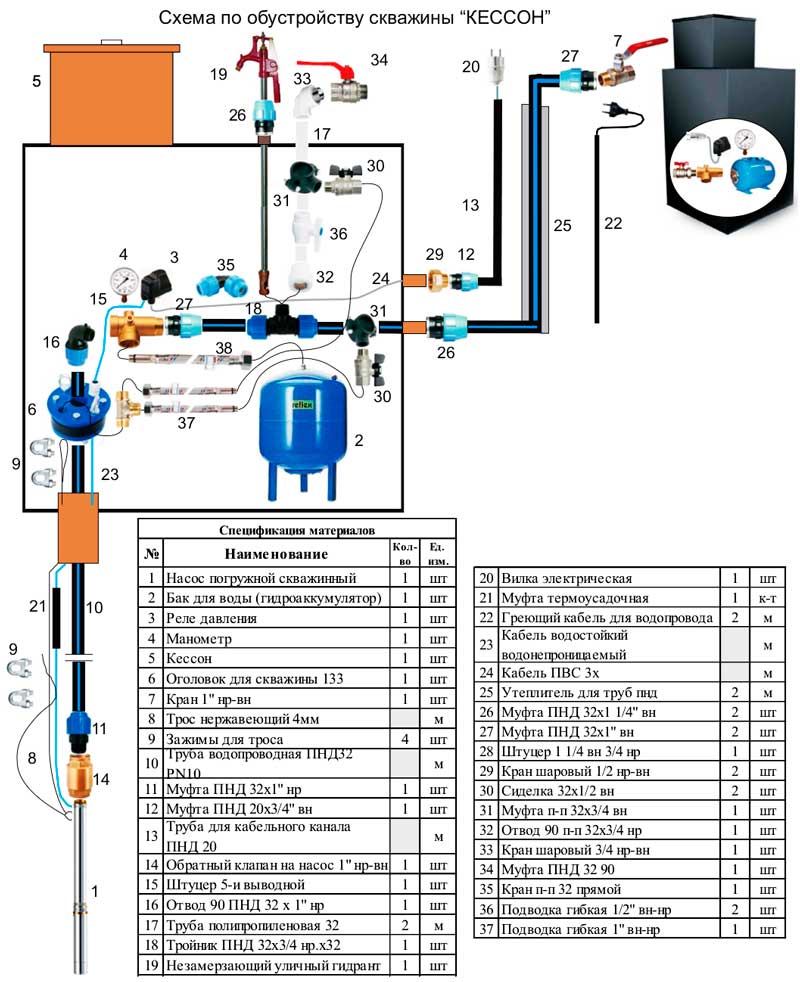

С обустройством кессонной камеры

Обустройство кессонной камеры проводится по завершении строительных работ по скважине.

Размещение и подключение оборудования проводится по следующей схеме:

Обозначения на схеме:

Подключение с гидроаккумулятором

В представленной схеме предусмотрена защита от замерзания воды. Фильтр располагается в средней части магистрали.

Обозначения на схеме:

1 – оголовок колодца; 2 – электропровод; 3 – труба с оцинкованной поверхностью; 4 – трос для страховки; 5 – кабельная муфта герметичного исполнения, 6 – адаптер; 7 – труба; 8 – фиксация кабеля; 9 – обратный клапан; 10 – ниппель; 11 – глубинный насос; 12 – защита от замерзания; 13 – запорный кран: 14 – тройник; 15 – фильтр на подающей магистрали; 16 – переходник; 17 – электронный блок; 18 – шланг разводки; 19 – гидроаккумулятор.

В схемах без использования автоматики применяется прямая схема подключения к электросети. Нужно лишь подсоединить между собой каждую группу контактов «фаза», «ноль» и «заземление».

Для насосной установки с использованием автоматики разного типа и сложности, включение выполняется по специальной схеме.

Расширенная компоновка, улучшающая качество эксплуатации системы, содержит следующие элементы:

  • Переключатели или реле промежуточного типа
  • Датчики давления и контроля уровня
  • Электропускатели
  • Гидроаккумулятор

Добавление перечисленных устройств в линии насосного оборудования делает работу скважинного насоса полностью автоматической.

Основным звеном электросхемы является пускатель. Нормально разомкнутая контактная группа на входе подключена к питающим проводникам сети, а на выходе соединена с клеммами питания насоса. Включение и останов двигателя регулируется реле давления.

Для реализации такой электросхемы требуется гидроаккумулятор с установленным обратным клапаном. В гидроаккумулятор встраивается датчик реле давления, обеспечивающий работу контактора путем включения и отключения питающего напряжения.

Монтаж насосной станции к скважине

Лучше всего насосную станцию расположить в кессоне – специальном помещении, снижающем звук работающего двигателя. Естественно, оно должно быть, утеплено и гидроизолировано – низкие температуры и влажность, губительны для установки.

Подключение станции к скважине происходит следующим образом:

  • Для удержания габаритного насоса настоятельно рекомендовано устроить постамент на полу с резиновой подложкой или раму с крепежными элементами прямо в стене кессона. В будущем станция не должна сдвигаться ни на миллиметр от первоначального положения, от вибрации при работе. Иначе есть риск повреждения от удара об землю и порчи всего оборудования без возможности восстановления.
  • На отрезанный патрубок ПНД монтируют соединительную муфту. К ней укрепляют ниппель и обратный клапан. Даже если модель насосной станции уже содержит последний элемент, дублер лишним не будет – он задержит массу воды от ухода обратно в скважину. На этом этапе на конец трубы устанавливают и фильтр грубой очистки – он помешает механическим взвесям забить механизм станции. Затем трубу опускают в скважину.
  • Второй конец трубы аналогично оснащается муфтой для присоединения к станции. Резьбовые соединения не могут быть абсолютно надежными, поэтому без уплотнительных материалов не обойтись – фум, тангит-унилок, пакля. Последний вариант уже выходит из пользования из-за высокой гигроскопичности – допустить застоя влаги с последующим образованием ржавчины – нельзя.
  • От выходного отверстия агрегата ведут монтаж водопроводных труб. Узлами станут шаровые краны, тройники, колена – количество зависит от необходимости нескольких разводок – на полив, в дом, баню и прочее. Фитинги латунные или пластиковые – последние реагируют на перепады температур трещинами, поэтому выбирается только качественное сырье, инертное к погодным проявлениям.
  • Подводят силовой кабель – розетка уже должна быть выведена в кессон. Длинным может быть и шнур, но это не слишком удобно, придется постоянно перешагивать, наступать на него, что чревато опасностью поражения током. Толщина определяется заранее, чтобы шанса перелома не было.
  • В отверстие помпы заливают воду. Количество указано в сборочной инструкции. Теперь автомат включают и дожидаются отключения насоса при достижении нужного давления. Если оно совпадает с паспортными данными, то монтаж можно считать законченным. В противном случае настройки ведут вручную – в реле давления есть специальные винты, отвечающие за верхний и нижний параметр.

Остается проверить работающую станцию на наличие утечек, силу напора и нормальную циркуляцию в домашней разводке.

На что обратить внимание?

Прежде чем совершить покупку насоса, следует разобраться, как работает тот или иной вид, для каких скважин подходит и чем отличается от остальных.

На основе этой информации подобрать наиболее подходящий вариант.

Назначение поверхностного насоса для скважины

Не трудно догадаться по названию, что поверхностный насос устанавливается над водой, а не в ней. Расположить конструкцию можно рядом со скважиной на земле, либо на воде, но на сделанном островке, причем аппарат должен быть закреплен.

Принцип действия

Электродвигатель с помпой, имеющей отверстия для подачи и забора воды – основа поверхностного аппарата. К конструкции прикрепляется шланг, одна часть которого опускается в неглубокую скважину или колодец.

Через него происходит всасывание воды. Также к насосу присоединяется бак, в который и набирается вода, а уж из него поступает в краны. Можно произвести подключение стиральной машины без водопровода непосредственно из скважины.

Нельзя допускать опустошения помпы. Запуск двигателя без воды приведет к серьезной поломке. Прежде, чем включить аппарат наполните помпу.

Рекомендуем ознакомиться с материалом об очистке скважины от ила и посмотреть видео, бурение скважины на воду своими руками.

Преимущества

Поверхностный насос по сравнению с глубинным отличается низкой стоимостью, простотой монтажа (не нужно обладать специальными знаниями), легкостью конструкции, хорошим напором воды, долговечностью и надежностью.

3

Чтобы подключение насосного оборудования своими руками не вызвало у вас серьезных затруднений, желательно заранее узнать его конструкцию и понять принцип его функционирования.

Подключенная насосная станция

Здесь все не так уж и сложно. Основные элементы насосной станции приведены далее:

  1. Центробежный насос. Основа всей конструкции. Он отвечает непосредственно за подъем жидкости из скважины, а также за ее подачу в жилое строение.
  2. Электродвигатель. Он подключается к насосу и к специальному реле давления. Последнее имеет огромное значение для нормальной работы всего оборудования. Реле запускает двигатель при уменьшении давления в системе и отключает мотор, когда фиксируется переизбыток нагрузки.
  3. Гидравлический аккумулятор. Этот узел собирается из двух отдельных частей. Друг от друга они отделяются особой мембраной. Единственная задача аккумулятора – сглаживание гидроударов, которые возникают при функционировании насосной станции.
  4. Водозаборный элемент. Эту часть оборудования обязательно снабжают обратным клапаном. Он располагается непосредственно в скважине.
  5. Манометр. Он следит за давлением в системе и передает данные на реле, которое включает/отключает насос.

Также описываемое оборудование для забора воды из скважины оснащается магистралью. Она соединяет в одну систему насос и водозабор. Стоимость рассматриваемых нами станций для монтажа на скважину зависит от качества всех описанных выше узлов, от пропускного потенциала оборудования (он может быть и 1,5 кубических метра воды в час и 5), от максимального напора и мощности агрегата. Также на цену насоса влияет и раскрученность фирмы, которая его производит.

Какая насосная станция лучше всего подходят для частного дома?

Ключевым критерием выбора чаще всего становится цена

Однако ориентироваться исключительно на стоимости агрегата не стоит, поскольку здесь важно подобрать модель насоса, которая будет выполнять поставленные задачи в индивидуальном случае.. Компактные насосные станции подходят для установки в скважины исключительно на глубину до 20 м

Если вы рассматриваете такой вариант для более глубоких источников, он себя не оправдает.

Компактные насосные станции подходят для установки в скважины исключительно на глубину до 20 м. Если вы рассматриваете такой вариант для более глубоких источников, он себя не оправдает.

Если вы ищете насос для монтажа на глубину до 10 м, рассмотрите варианты однотрубных станций. Они стоят относительно недорого и просто устанавливается. От 10 до 20 м – это глубина, для которой лучше всего подходят двухтрубные модели

Здесь важно обеспечить, чтобы насос мог поднимать воду с указанной глубины. Ориентируйтесь на технические возможности конкретной модели или обратитесь к менеджеру за помощью в выборе наиболее оптимального насоса.

В продаже вы найдёте модели насосов, которые работают с относительно невысоким показателем шума. Их вы можете использовать даже в подвальных помещениях частного дома. Для установки на глубину свыше 20 м подходят только глубинные насосы. Они оснащены всеми необходимыми датчиками, конструктивными элементами для подъема воды с большой глубины.

Строение и принцип действия

По принципу работы самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка, только она имеет разную конструкцию и установлена ​​в корпусе с разной форой. Это меняет принцип работы.

Центробежные

Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры – в виде улитки. Рабочие колеса закреплены в центре корпуса. Колесо может быть одно, тогда насос называется одноступенчатым, может быть несколько – многоступенчатая конструкция. Одноступенчатые всегда с одинаковым эффектом, многоступенчатые могут менять производительность в зависимости от условий, соответственно они более экономичны (меньше потребление энергии).

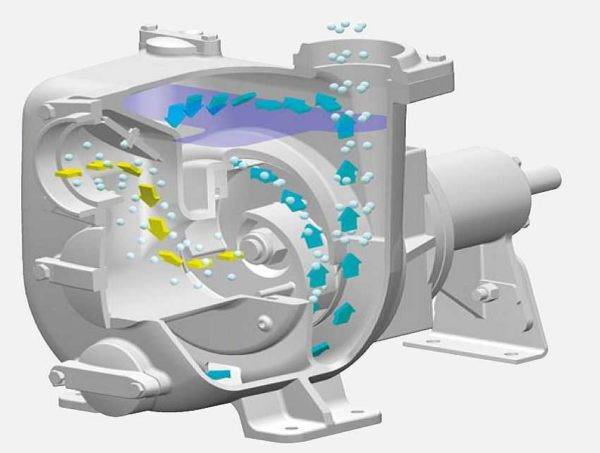

Устройство самовсасывающего центробежного насоса

Основным рабочим элементом этой конструкции является лопастное колесо. Лопасти загнуты в сторону, противоположную движению колеса. При движении они как бы выталкивают воду и прижимают ее к стенкам корпуса. Это явление называется центробежной силой, а область между лопастями и стенкой называется «диффузором». Так движется крыльчатка, создавая на периферии область повышенного давления и выталкивая воду в сторону выходного патрубка.


Схема движения воды в центробежном насосе

При этом в центре рабочего колеса образуется зона пониженного давления. В него засасывается вода из подающего трубопровода (всасывающей линии). На рисунке выше поступающая вода обозначена желтыми стрелками. Затем он прижимается крыльчаткой к стенкам и поднимается за счет центробежной силы. Этот процесс постоянен и бесконечен и повторяется до тех пор, пока вращается вал.

Недостаток их связан с принципом действия центробежных насосов: рабочее колесо не может создать центробежную силу из воздуха, поэтому перед работой корпус заполняется водой. Поскольку насосы часто работают в повторно-кратковременном режиме, чтобы вода не вытекала из корпуса при их остановке, на всасывающем патрубке устанавливают обратный клапан. Таковы особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) находится внизу подающего трубопровода, то весь трубопровод должен быть заполнен, а для этого потребуется не один литр.

Калибр НБТ-380380 Вт25 м9 м28 л/минчугун1 дюйм32$
Метабо П 3300 Г900 Вт45 м8 м55 л/минчугун (приводной вал из нержавеющей стали)1 дюйм87$
ЗУБР ЗНС-600600 Вт35 м8 м50 л/минпластик1 дюйм71$
Элитех ХК 400В400 Вт35 м8 м40 л/минчугун25 мм42$
ПАТРИОТ QB70750 Вт65 м8 м60 л/минпластик1 дюйм58$
Гилекс Джамбо 70/50 Н 37001100 Вт50 м9 м (встроенный эжектор)70 л/минчугун1 дюйм122$
БЕЛАМОСС XI 131200 Вт50 м8 м65 л/миннержавеющая сталь1 дюйм125$
БЕЛАМОС ХА 06600 Вт33 м8 м47 л/минчугун1 дюйм75$

Вихревые

Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Подъемное колесо представляет собой диск с короткими радиальными направляющими пластинами, расположенными по краям. Называется импеллер.


Структура вихревого насоса

Корпус выполнен таким образом, что он достаточно плотно закрывает «плоскую» часть рабочего колеса, а в направляющей пластине остается значительный боковой зазор. При вращении крыльчатки вода уносится перемычками. За счет действия центробежной силы она прижимается к стенам, но через некоторое время снова попадает в зону действия перегородок и получает дополнительное количество энергии. Таким образом, он также закручивается в отверстиях в вихри. Получается двойной вихревой ток, давший название оборудованию.

Благодаря особенностям работы вихревые насосы могут создавать напор в 3-7 раз больше, чем центробежные (при тех же размерах колес и скорости вращения). Они идеально подходят, когда требуется низкий расход и высокое давление. Еще один плюс в том, что они могут перекачивать смесь воды и воздуха, иногда даже создают вакуум, если только наполнены воздухом. Это облегчает его запуск – нет необходимости наполнять камеру водой или достаточно небольшого количества. Недостатком вихревых насосов является низкий КПД. Она не может быть выше 45-50%.

ЛЕО XKSm 60-1370 Вт40 м40 л/мин9 мчугун24$
ЛЕО XKSm 80-1750 Вт70 м60 л/мин9 мчугун$89
АКО QB 60370 Вт30 м28 л/мин8 мчугун47$
АКО КБ 70550 Вт45 м40 л/мин8 мчугун$68
Педролло РКм 60370 Вт40 м40 л/мин8 мчугун77$
Педролло РК 65500 Вт55 м50 л/мин8 мчугун124$

Пошаговая инструкция по подключению погружного насоса

Центробежные насосы для скважин считаются простыми в использовании. Агрегаты достаточно надежные, поэтому обеспечивают надежность и достойные эксплуатационные свойства. Установить насос в скважину можно и самостоятельно, иногда может понадобиться помощь одного-двух человек. Самый важный этап – погружение насоса в отверстие скважины. После выполнения этого этапа помощь посторонних людей не понадобится.

Монтаж скважинного оборудования включает следующие этапы:

Подготовительный. Для начала у вас должна быть скважина, которая по своим параметрам соответствует выбранному насосу. В скважину устанавливают трубопровод, в который будут монтировать сам насос

На подготовительном этапе важно правильно закрепить трос на корпусе. Во избежание протекание воды нужно герметизировать систему любым удобным способом.

Фиксируемый трос соединяют с проушинами. Чтобы он не соскальзывал и не менял свое положение, используют специальные планки

Важно исключить повреждения трубы. Конструкцию с закрепленным тросом соединяют с помощью разных элементов

Лучше всего для фиксации подойдут хомуты или изолента. Расстояние между крепежами должно быть не более 1,5 метра.

  1. Погружение насоса. На этом этапе нужно подготовить обсадную колонну. Для плотного прилегания и установки насоса потребуется на часть колонны, которая выступает, зафиксировать фланец. Такое соединение уплотняют кольцом. Поскольку при погружении насоса имеем дело с достаточно большим весом, лучше всего трос закрепить еще и ручной лебедкой. Ручным способом удастся проконтролировать скорость погружения.

Погружают скважинное оборудование плавно. На протяжении всего процесса нужно удерживать трубу при вращении вала лебедки. Если вы используете бытовой насос для монтажа в скважину, убедитесь в выборе оптимальной глубины. Она должна быть не более 5 метров от поверхности. Такие модели не предназначены для погружения глубже, поскольку есть риски нарушения герметичности. В результате это обернется выходом из строя погружного оборудования.



Трос устанавливается на внутренней части крышки. Трубопровод проходит через центральное отверстие. В конструкции есть еще одно отверстие, через которое будет проходить электрический кабель. Разные стороны оголовка фиксируют болтами. Только после этого можно переходить к настройке автоматической системы

Важно правильно просчитать сопротивление изоляции. После погружения сразу не стоит запускать оборудования

Погружному насосу необходимо время. Примерно через 15 минут двигатель заполняется водой.

Проверка работы погружного насоса в скважине

На этом этапе важно скорректировать рабочую точку насоса. Это основной параметр, который влияет на эффективность работы агрегата и непрерывность его работы

Рабочая точка – это одна из ключевых характеристик, которая учитывается при выборе погружного насоса. При выборе оборудования также важно просчитывать параметры агрегата, расход и напор.

На параметры насоса для скважины влияют размеры участка, диаметр трубопровода, риски изменения любых параметров локации. На основе множества данных строят кривую, которая подвергается изменениям.

Последовательность установки погружного насоса в скважину

Сборка системы водоснабжения на скважинном насосе выполняется так:

Подключение кабеля ВПП. Кабель электропитания подключается к проводке водонасоса с помощью термоусадочных муфт, провода соединяются пайкой. Если насосный агрегат штатно укомплектован водопогружным электрокабелем и длины последнего достаточно для вывода из скважины, то заменять кабельную проводку незачем;

Монтаж обратного клапана. Он крепится к патрубку верхнего конца насосного агрегата через ниппельный переходник и обеспечит сохранность объема воды в рабочей камере прибора при его отключении. В некоторых моделях погружных насосов обратный клапан является частью общей конструкции агрегата и еще один клапан ставить на них незачем;

Монтаж нагнетательной трубы. Ее подключение выполняется муфтой через латунный фитинг к ранее установленному обратному клапану. Трубу ПНД необходимо максимально спрямить, изогнутых участков быть не должно. Кабель электропитания необходимо аккуратно выровнять и уложить по длине нагнетательной трубы;

Подсоединение троса. Многожильный трос из нержавейки или волокон полиамида проводится через специальные проушины на корпусе насоса, складывается петлей и крепится двумя металлическими зажимами. Поверх зажимы и кончик стального шнура проматываются водостойкой изолентой, чтобы минимизировать вероятность перетирания металлом стенки нагнетательной трубы под вибрацией от работающего насоса;

Обтягивание пластиковыми хомутами. С примерным шагом 700-1000 мм колонна трубы, и насосный электрокабель аккуратно обжимаются пластиковыми хомутами – плотно, но не в полный затяг. Страховочный трос хомутами не обжимается, только кабель и труба! Нельзя чересчур пережимать коммуникации, это повредит их. Металлические и проволочные хомуты не применять, поскольку они повредят выведенным от погружного насоса конструкциям;

Установки насоса в скважину. Для дополнительной защиты стенок обсадной трубы на корпус насосного прибора рациональнее одеть специальное резиновое кольцо

Опускать тросом колонну с насосом на заданную глубину требуется неторопливо и осторожно, плавными движениями (потребуется минимум два работника);

Крепление троса на оголовке. После вывода погружного насоса на расчетную глубину, следует зафиксировать трос к специальному кронштейну, установленному снаружи оголовка обсадной трубы

Крепеж выполняется петлей, проведенной через кронштейн и обжатой металлическими зажимами особого профиля.

Все время, пока происходит спуск колонны, удерживать ее вес у горловины скважины строго за страховочный трос! Запрещается подергивать за трубу или силовой кабель при ощущении некого препятствия в скважине – следует прекратить опускание, затем медленно и осторожно провернуть колонну влево-вправо. Если помеха закладке насоса сохраняется, требуется бережно вынуть колонну полностью и проверить при помощи видеокамеры, в каком состоянии стенки обсадной трубы (здесь лучше вызвать специалистов)

При залегании динамического уровня воды в скважине на глубине менее 10 метров погружной насос лучше крепить полиамидным тросом, тем более при использовании вибрационного насосного агрегата. Тросовое крепление из полиамида способно смягчить вибрации, снизить нагрузку на опорный кронштейн троса на оголовке обсадной трубы.

Отвод трубы ПНД из скважинного ствола следует производить муфтой с предварительной закладкой между концами труб забивного латунного фитинга, компенсирующего высокие нагрузки на растяжение. Фильтр грубой очистки рациональнее монтировать ближе к домовым потребителям скважинной воды, а не вблизи погружного насоса – проще будет его очищать периодически.

Если скважина на воду выполнена вблизи дома или внутри технического помещения коттеджа (перед возведением здания) и глубина ствола скважины превышает 40 м, то удобнее оборудовать ее скважинным адаптером. Если же скважина неглубока, либо достаточно удалена от дома или проходит большей частью через легкие грунты (к примеру, песчаник), то правильным будет оснастить ее кессоном, как наиболее надежным защитным сооружением.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
