Расчет скорости воздуха в воздуховоде по сечению: таблицы, формулы

Особенности выбора вентилятора

В выборе вентилятора надо руководствоваться следующими требованиями:

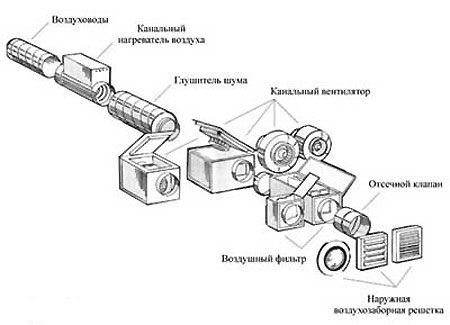

Схема определения шумовых характеристик канальных вентиляторов.

У устройства должен быть минимальный удельный уровень мощности звука и узкий спектр звуковых волн, соответствующий предъявляемым условиям эксплуатации.
Мощность вентилятора выбирается в соответствии с суммарными потерям при движении воздуха по каналам сети.
Не рекомендуется применять крыльчатку с числом лопастей меньше 12. Такие конфигурации зачастую создают дополнительные тона аэродинамического шума при прохождении воздушной среды через крыльчатку. Усиление шумов определяется отдельным устройством вентилятора, отклонением воздушных масс при попадании на крыльчатку и дальнейшим взаимодействием потока с внутренней поверхностью воздуховодов.
В сетях, где расход регулируется, отдельно учитывают воздействие изменения аэродинамических характеристик на громкость работы вентилятора. Снижение расхода при изменении угла установки лопастей может существенно усилить создаваемый шум.
Дополнительно отрегулировать громкость работы агрегата позволит понижение частоты оборотов рабочего колеса в диапазоне регулирования при неизменной мощности.
Штуцеры вентилятора и подключаемые участки воздуховода лучше соединять через гибкие вставки, гасящие вибрации, которые передает корпус агрегата на остальные участки.

Разнообразие вентиляционных систем

В настоящий момент строительная индустрия предлагает широкий ассортимент вентиляционных систем, предназначенных под любую площадь и назначение помещений. Главной их классификацией является разделение на приточные и вытяжные виды. В первом случае воздух попадает посредством воздуховодов внутрь помещения, где его давление растет. Вследствие этого процесса воздух выходит наружу через двери, окна и иные отверстия, которые находятся в данной комнате.

Приточная система имеет усложненный механизм: прежде, чем воздух попадает в помещение, он проходит воздухозаборную решетку и клапан и оказывается в фильтрующем элементе. После него направляется в нагреватель, а потом – в вентилятор. И только после этого этапа достигает финишной прямой. Такой вид вентиляционной системы приемлем для помещений с маленькой площадью.

Комбинированный вариант приточной и вытяжной систем считается наиболее эффективным способом вентиляции. Это обуславливается тем, что в помещении не задерживается надолго загрязненный воздух, и при этом поступает постоянно свежий. Стоит заметить, что диаметр воздуховода и его толщина напрямую зависят от желаемого вида вентиляционной системы так же, как и выбор его конструкции (обычная или гибкая).

По способу движения воздушных масс в помещении специалисты выделяют естественную и механическую системы вентиляции. Если в здании не используется механическое оборудование для поступления и очистки воздуха, то такой вид называется естественный. В этом случае зачастую отсутствуют воздуховоды. Наиболее оптимальный вариант – механическая система вентиляции, особенно, когда на улице безветренная погода. Такая система позволяет поступать воздуху в помещение и выходить из него посредством использования различных вентиляторов и фильтров. Также с помощью пульта ДУ можно настроить комфортные показатели температуры и давления внутри помещения.

Кроме вышеуказанных классификаций, различают вентиляционные системы общеобменного и местного вида. На производстве, где нет возможности устранять воздух из мест-источников загрязнения, применяется общеобменная вентиляция. Таким способом, вредные воздушные массы постоянно заменяются чистыми. Если же загрязненный воздух можно устранить возле источника его возникновения, то применяется вентиляция местного вида, которая чаще всего используется в домашних бытовых условиях.

Расчет систем вентиляции

21 июня 2017 года

Производительность по воздуху

Расчет системы вентиляции начинается с определения производительности по воздуху (воздухообмена), измеряемой в кубометрах в час. Для расчетов нам потребуется план объекта, где указаны наименования (назначения) и площади всех помещений.

Подавать свежий воздух требуется только в те помещения, где люди могут находиться длительное время: спальни, гостиные, кабинеты и т. п. В коридоры воздух не подается, а из кухни и санузлов удаляется через вытяжные каналы. Таким образом, схема движения воздушных потоков будет выглядеть следующим образом: свежий воздух подается в жилые помещения, оттуда он (уже частично загрязненный) попадает в коридор, из коридора — в санузлы и на кухню, откуда удаляется через вытяжную вентиляцию, унося с собой неприятные запахи и загрязнители. Такая схема движения воздуха обеспечивает воздушный подпор «грязных» помещений, исключая возможность распространения неприятных запахов по квартире или коттеджу.

Для каждого жилого помещения определяется количество подаваемого воздуха. Расчет обычно ведется в соответствии со СНиП 41-01-2003 и МГСН 3.01.01. Поскольку СНиП задает более жесткие требования, то в расчетах мы будем ориентироваться на этот документ. В нем говорится, что для жилых помещений без естественного проветривания (то есть там, где окна не открывают) расход воздуха должен составлять не менее 60 м³/ч на человека. Для спален иногда используют меньшее значение — 30 м³/ч на человека, поскольку в состоянии сна человек потребляет меньше кислорода (это допустимо по МГСН, а также по СНиП для помещений с естественным проветриванием). При расчете учитываются только люди, находящиеся в помещении длительное время. Например, если у вас в гостиной пару раз в году собирается большая компания, то увеличивать производительность вентиляции из-за них не нужно. Если же вы хотите, чтобы гости чувствовали себя комфортно, можно установить VAV-систему, которая позволяет регулировать расход воздуха раздельно в каждом помещении. С такой системой вы сможете увеличить воздухообмен в гостиной за счет его снижения в спальне и других помещениях.

После расчета воздухообмена по людям нам нужно рассчитать воздухообмен по кратности (этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха). Чтобы воздух в помещении не застаивался, нужно обеспечить хотя бы однократный воздухообмен.

Таким образом, для определения требуемого расхода воздуха нам нужно рассчитать два значения воздухообмена: по количеству людейи по кратности и, после чего выбрать большее из этих двух значений:

Расчет воздухообмена по количеству людей: L = N * Lnorm, где
L — требуемая производительность приточной вентиляции, м³/ч;
N — количество людей;
Lnorm — норма расхода воздуха на одного человека:
- в состоянии покоя (сна) — 30 м³/ч;
- типовое значение (по СНиП) — 60 м³/ч;
Расчет воздухообмена по кратности: L = n * S * H, где
L — требуемая производительность приточной вентиляции, м³/ч;
n — нормируемая кратность воздухообмена:
для жилых помещений – от 1 до 2, для офисов – от 2 до 3;
S — площадь помещения, м²;
H — высота помещения, м;

Рассчитав необходимый воздухообмен для каждого обслуживаемого помещения, и сложив полученные значения, мы узнаем общую производительность системы вентиляции. Для справки типовые значения производительности вентиляционных систем:

Для отдельных комнат и квартир — от 100 до 500 м³/ч;
Для коттеджей — от 500 до 2000 м³/ч;
Для офисов — от 1000 до 10000 м³/ч.

Расчет системы вентиляции

Нормативный объем приточного воздуха

Обычно в жилых зданиях используются системы естественной вентиляции. В этом случае наружный воздух поступает внутрь помещений через фрамуги, форточки и специальные клапаны, а его удаление происходит с помощью вентиляционных каналов. Они могут быть приставными или располагаться во внутренних стенах. Возведение вентиляционных каналов во внешних ограждающих конструкциях не допускается из-за возможного образования конденсата на поверхности и последующего повреждения сооружений. Кроме того, охлаждение может снижать скорость воздухообмена.

Обеспечение естественного притока воздуха с помощью проветривания

Определение параметров вентиляционных труб для жилых зданий осуществляется на основании требований, регламентируемых СНиП, и другими нормативными документами. Кроме того, важен и показатель кратности обмена, который отражает эффективность функционирования вентиляционной системы. Согласно ему объем притока воздуха в помещение зависит от его назначения и составляет:

Для жилых зданий —3 м 3 /час на 1 м 2 площади, независимо от числа людей, пребывающих на территории. По санитарным нормам для временно находящихся достаточно 20 м 3 /час, а для постоянных жителей — 60 м 3 / час.
Для подсобных сооружений (гараж и т.п.) —не менее 180 м 3 /час.

Чтобы рассчитать диаметр труб для вентиляции, в качестве основы берут систему с естественным притоком воздуха, без установки специальных устройств. Самый простой вариант — воспользоваться соотношением площади помещения и сечения вентиляционного отверстия.

В жилых зданиях на 1 м 2 необходимо 5,4 м 2 сечения воздуховода, а в подсобных — около 17,6 м 2 . Однако менее 15 м 2 его диаметр быть не может, иначе не обеспечивается циркуляция воздуха. Более точные данные получаются при помощи сложных расчетов.

Алгоритм определения диаметра вентиляционной трубы

На основании таблицы, приведенной в СНиП, производится определение параметров вентиляционной трубы на основании кратности воздухообмена. Она представляет собой величину, которая показывает, сколько раз в течение часа происходит замена воздуха в помещении, и зависит от его объема. Прежде чем определить диаметр трубы для вентиляции, выполняют следующее:

Вычисляют объем каждого помещения, путем перемножения трех его размеров.
Определяют необходимый объем воздуха согласно формуле (отдельно для каждого помещения)
Обычно для большинства комнат нормируется или вытяжка, или приток. В некоторых помещениях нужно обеспечить и поступление воздуха, и его своевременное удаление.
Все значения L нужно округлить в сторону увеличения таким образом, чтобы получить цифру, кратную 5.
Для тех помещений, где необходим только приток или вытяжка, расчетный объем воздуха суммируют отдельно.
Составляют баланс, в котором суммарные объема притока и вытяжки должны совпадать.
Определив необходимый объем воздуха для всего жилья, по диаграмме находят диаметр трубы для вытяжки. При этом необходимо учитывать, что скорость в центральном воздуховоде не должна превышать 5 м/с, а в его ответвлениях — 3 м/с.

Начинаем проектировать

Расчёт сооружения осложнён тем, что необходимо учесть ряд косвенных факторов, влияющих на эффективность системы. Инженеры учитывают расположение составных компонентов, их особенности и пр

Важно ещё на этапе проектирования дома учесть и расположение помещений. От этого зависит, насколько эффективной будет вентиляция

Идеальным вариантом является такое расположение, при котором труба находится напротив окна. Такое подход рекомендован во всех помещениях. Если реализуется технология ТИСЭ, то вентиляционная труба монтируется в стенах. Её положение вертикальное. В этом случае в каждую комнату поступает воздух.

Исходные данные для вычислений

Когда известна схема вентиляционной системы, размеры всех воздухопроводов подобраны и определено дополнительное оборудование, схему изображают во фронтальной изометрической проекции, то есть аксонометрии. Если ее выполнить в соответствии с действующими стандартами, то на чертежах (или эскизах) будет видна вся информация, необходимая для расчета.

С помощью поэтажных планировок можно определить длины горизонтальных участков воздухопроводов. Если же на аксонометрической схеме проставлены отметки высот, на которых проходят каналы, то протяженность горизонтальных участков тоже станет известна. В противном случае потребуются разрезы здания с проложенными трассами воздухопроводов. И в крайнем случае, когда информации недостаточно, эти длины придется определять с помощью замеров по месту прокладки.
На схеме должно быть изображено с помощью условных обозначений все дополнительное оборудование, установленное в каналах. Это могут быть диафрагмы, заслонки с электроприводом, противопожарные клапаны, а также устройства для раздачи или вытяжки воздуха (решетки, панели, зонты, диффузоры). Каждая единица этого оборудования создает сопротивление на пути воздушного потока, которое необходимо учитывать при расчете.
В соответствии с нормативами на схеме возле условных изображений воздуховодов должны быть проставлены расходы воздуха и размеры каналов. Это определяющие параметры для вычислений.
Все фасонные и разветвляющие элементы тоже должны быть отражены на схеме.

Если такой схемы на бумаге или в электронном виде не существует, то придется ее начертить хотя бы в черновом варианте, при вычислениях без нее не обойтись.

Нужно ли ориентироваться на СНиП?

Во всех расчетах, которые мы проводили, использовались рекомендации СНиП и МГСН. Эта нормативная документация позволяет определить минимально допустимую производительность вентиляции, обеспечивающую комфортное пребывание людей в помещении. Другими словами требования СНиП направлены в первую очередь на минимизацию стоимости системы вентиляции и затрат на ее эксплуатацию, что актуально при проектировании вентсистем для административных и общественных зданий.

В квартирах и коттеджах ситуация иная, ведь вы проектируете вентиляцию для себя, а не для усредненного жителя и вас никто не заставляет придерживаться рекомендаций СНиП. По этой причине производительность системы может быть как выше расчетного значения (для большего комфорта), так и ниже (для уменьшения энергопотребления и стоимости системы). К тому же субъективное ощущение комфорта у всех разное: кому-то достаточно 30–40 м³/ч на человека, а для кого-то будет мало и 60 м³/ч.

Однако если вы не знаете, какой воздухообмен вам нужен для комфортного самочувствия, лучше придерживаться рекомендаций СНиП. Поскольку современные приточные установки позволяют регулировать производительность с пульта управления, вы сможете найти компромисс между комфортом и экономией уже в процессе эксплуатации системы вентиляции.

Материал взят с сайта: https://www.rfclimat.ru/htm/vent_ft.htm

По первому требованию будет удален в течении 24х часов.

Какой дефлектор выбрать

Если вы хотите установить колпак – усилитель тяги с минимальными затратами и не обслуживать изделие в процессе эксплуатации, рекомендуем остановиться на статичных моделях – дефлекторе Волпера либо ЦАГИ. Последний вариант предпочтительнее для собственноручного изготовления.

Рекомендации по выбору различных дефлекторов:

При недостатке либо отсутствии тяги лучше ставить динамические версии колпаков – ротационный или флюгер.
Покупая вращающуюся насадку, не гонитесь за дешевизной. В недорогих изделиях применен открытый шарнир – обычная втулка, которая замерзнет зимой. Подбирайте флюгер или турбодефлектор с закрытым подшипником.
Н-образный колпак пригодится в местности с постоянными сильными ветрами. В остальных случаях лучше брать ЦАГИ.

Дефлекторы Astato приобретайте по желанию – усилитель будет работать в любых условиях. Но помните: движущиеся части насадки нужно периодически обслуживать.

Последствия плохой вентиляции

При неправильной организации системы притока свежего воздуха в помещениях будет ощущаться нехватка кислорода и повышенная влажность. Ошибки в конструировании вытяжки чреваты появлением копоти на стенах кухни, запотеванием окон и появлением грибка на поверхности стен.

Запотевание окон при недостаточной вытяжке

При этом нужно учитывать, что для монтажа системы вентиляции могут использоваться трубы круглого или квадратного сечения. При удалении воздуха без применения специальных устройств целесообразно устанавливать круглые воздуховоды, так как они прочнее, герметичнее и отличаются хорошими аэродинамическими характеристиками. Квадратные трубы лучше использовать для принудительной вентиляции.

Алгоритм выполнения расчетов

При проектировании, настройке или модификации уже действующей вентиляционной системы обязательно выполняются расчеты воздуховода. Это необходимо для того, чтобы правильно определить его параметры с учетом оптимальных характеристик производительности и шума в актуальных условиях.

При выполнении расчетов большое значение имеют результаты замеров расхода и скорости движения воздуха в воздушном канале.

Расход воздуха – объем воздушной массы, поступающий в систему вентиляции за единицу времени. Как правило, этот показатель измеряется в м³/ч.

Скорость движения – величина, которая показывает, насколько быстро воздух перемещается в системе вентиляции. Этот показатель измеряется в м/с.

Если известны эти два показателя, можно рассчитать площадь круглых и прямоугольных сечений, а также давление, необходимое для преодоления локального сопротивления или трения.

Составляя схему, нужно выбрать угол зрения с того фасада здания, который расположен в нижней части планировки. Воздуховоды отображаются сплошными толстыми линиями

Чаще всего используется следующий алгоритм проведения вычислений:

Составление аксонометрической схемы, в которой перечисляются все элементы.
На базе этой схемы рассчитывается длина каждого канала.
Измеряется расход воздуха.
Определяется скорость потока и давление на каждом участке системы.
Выполняется расчет потерь на трение.
С использованием нужного коэффициента выполняется расчет потерь давления при преодолении локального сопротивления.

При выполнении расчетов на каждом участке сети воздухораспределения получаются разные результаты. Все данные нужно уравнять посредством диафрагм с веткой наибольшего сопротивления.

Вычисление площади сечения и диаметра

Правильный расчет площади круглых и прямоугольных сечений очень важен. Неподходящий размер сечения не позволит обеспечить нужный воздушный баланс.

Слишком большой воздуховод займет много места и уменьшит эффективную площадь помещения. Если выбрать слишком маленький размер каналов, будут появляться сквозняки, так как увеличится давление потока.

Для того, чтобы рассчитать необходимую площадь сечения (S), нужно знать значения расхода и скорости движения воздуха.

Для вычислений используется следующая формула:

S = L/3600*V,

при этом L – расход воздуха (м³/ч), а V – его скорость (м/с);

Используя следующую формулу, можно посчитать диаметр воздуховода (D):

D = 1000*√(4*S/π), где

S – площадь сечения (м²);

π – 3,14.

Если планируется установка прямоугольных, а не круглых воздуховодов, вместо диаметра определяют необходимую длину/ширину воздушного канала.

Все полученные значения сопоставляют со стандартами ГОСТ и выбирают изделия, наиболее близкие по диаметру или площади сечения

При выборе такого воздуховода в расчет берется примерное сечение. Используется принцип a*b ≈ S, где a – длина, b – ширина, а S – площадь сечения.

Согласно нормативам, соотношение ширины и длины не должно быть выше 1:3. Также следует пользоваться таблицей типовых размеров, предоставляемой заводом-изготовителем.

Чаще всего встречаются такие размеры прямоугольных каналов: минимальные габариты – 0,1 м х 0,15 м, максимальные – 2 м х 2 м. Преимущество круглых воздуховодов в том, что они отличаются меньшим сопротивлением и, соответственно, создают меньше шума при работе.

Расчет потери давления на сопротивление

По мере продвижения воздуха по магистрали создается сопротивление. Для его преодоления вентилятор приточной установки создает давление, которое измеряют в Паскалях (Па).

Потерю давления можно снизить, увеличив сечение воздуховода. При этом может быть обеспечена примерно одинаковая скорость потока в сети

Для того, чтобы подобрать подходящую приточную установку с вентилятором нужной производительности, необходимо рассчитать потерю давления на преодоление локального сопротивления.

Применяется эта формула:

P=R*L+Ei*V2*Y/2, где

R – удельная потеря давления на трение на определенном участке воздуховода;

L – длина участка (м);

Еi – суммарный коэффициент локальной потери;

V – скорость воздуха (м/с);

Y – плотность воздуха (кг/м3).

Значения R определяются по нормативам. Также этот показатель можно рассчитать.

Если сечение воздуховода круглое, потери давления на трение (R) рассчитываются следующим образом:

R = (X*D/В) * (V*V*Y)/2g, где

X – коэфф. сопротивления трения;

L – длина (м);

D – диаметр (м);

V – скорость воздуха (м/с), а Y – его плотность (кг/ м³);

g – 9,8 м/с².

Если же сечение не круглое, а прямоугольное, в формулу необходимо подставить альтернативный диаметр, равный D = 2АВ/(А + В), где А и В – стороны.

Расчетный воздухообмен

За расчетное значение воздухообмена принимают максимальное значение из расчетов по теплопоступлениям, влагопоступлениям, поступлением вредных паров и газов, по санитарным нормам, компенсации местных вытяжек и нормативной кратности воздухообмена.

Воздухообмен жилых и общественных помещений обычно рассчитывают по кратности воздухообмена или по санитарным нормам.

После расчета требуемого воздухообмена составляется воздушный баланс помещений, подбирается количество воздухораспределителей и делается аэродинамический расчет системы. Поэтому советуем вам не пренебрегать расчетом воздухообмена, если хотите создать комфортные условия вашего пребывания в помещении.

Некоторые тонкости

Вентиляционная труба в некоторых случаях выводится из каждой комнаты отдельно. Рассчитать такую систему труднее, так как необходимо учесть особенности помещений. В ряде случаев такой подход нельзя назвать практичным, поэтому на крышу выходит одна труба. Если здание большое, то монтируется два воздуховода, при этом расчёт делается для каждого аналога отдельно.

Инженеры оценивают масштабы зданий и их специфику. Если труба устанавливается в жилом частном доме, то достаточно одного воздуховода. На производственных объектах реализуются более сложные магистрали. На то, какая будет вентиляция, влияют и особенности каркаса крыши, исполнение чердачного этажа и т. д.

Вычисление аэрации

Аэрация промышленных комнат летом гарантирует поступление воздушных потоков сквозь просветы снизу ворот и входных дверей. В прохладные месяца поступление в нужных размерах совершается под средством верхних просветов, от 4 м и больше над уровнем пола. Вентиляция на протяжении целого года выполнялась при помощи шахт, дефлекторов и форточек.

Зимой фрамуги открывают только в участках над генераторами усиленных тепловых выделений. Во время генерации в комнатах здания лишней очевидной теплоты, то температурный режим воздуха в нем постоянно больше, чем температурный режим вне здания, и, в соответствии, плотность менее.

Данное явление и приводит к присутствию разницы давлений атмосферы вне и внутри комнат. В плоскости на конкретной высоте комнаты, которую именуют как плоскость одинаковых давлений, данная разница отсутствует, то есть, приравнивается к нулю.

Выше данной плоскости имеется некое излишнее напряжение, что приводит к удалению горячей атмосферы наружу, а внизу от данной плоскости, — разрежение, обусловливающее приток свежего воздуха. Давление, вынуждающее передвигаться воздушные массы в процессе природной вентиляции, можно установить исходя их вычислений:

Как правильно подобрать параметры воздушного канала?

Из трех параметров, принимающих участие в расчете, нормируется только один, это диаметр круглого воздуховода или габаритные размеры канала прямоугольного сечения. В Приложении Н СНиП «Отопление, вентиляция и кондиционирование» представлена нормаль диаметров и размеров, которых следует придерживаться при разработке вентиляционных систем. Остальные два параметра (скорость и расход воздушных масс) не нормируются, потребности в количестве свежего воздуха для вентиляции могут быть разными, иногда и довольно большими, поэтому расход определяется отдельными требованиями и расчетами. Только в жилых зданиях, детских садах, школах и учреждениях здравоохранения для помещений различного назначения прописаны четкие нормы вытяжки и притока. Эти значения представлены в нормативной документации, касающейся этих видов зданий.

Схема правильной установки канального вентилятора.

Скорость движения воздушных масс в каналах не ограничивается и не нормируется, ее следует принимать по результатам расчета, руководствуясь соображениями экономической целесообразности. В справочной технической литературе существуют рекомендуемые величины скоростей, которые можно принимать при тех или иных конкретных условиях. Рекомендуемые значения скорости движения воздуха, в зависимости от назначения воздухопровода для вентиляционных систем с механическим побуждением, отражены в Таблице 1.

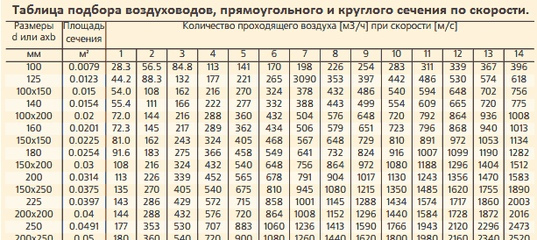

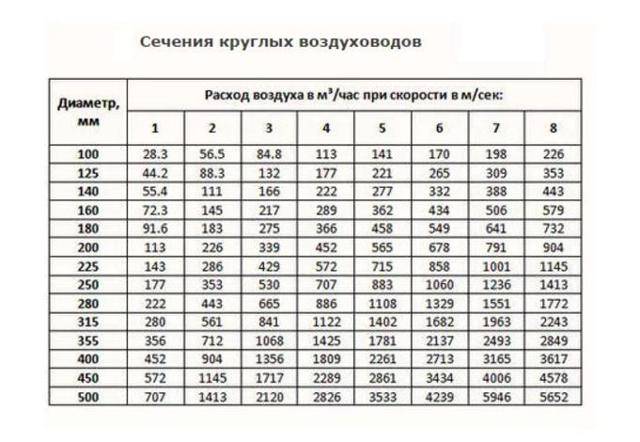

Таблица 1
