Тонкости расчета теплого пола

Способы укладки труб

При выборе способа укладки труб можно избежать потерь тепла.

Параллельный способ, или в виде змейки. Этот способ используют в помещениях с внутренними стенами, например, в ванной комнате, или в комнате, где утеплена наружная стена. С точки зрения гидравлики является более экономичным способом. Первые витки труб располагают близ стен и окон, потому что именно в начале трубы фиксируется максимальная температура теплоносителя. При этом способе происходит неравномерность распределения тепла.

Шаг укладки трубы рассчитывается отдельно для каждого помещения. Если шаг укладки составляет больше 30 см, то может получиться неравномерный прогрев пола. Оптимальное расстояние между трубами должно быть 30 см. В тех местах, где имеются большие теплопотери, или у наружных окон и дверей, уменьшается до 15 см. Применяют цельную трубу. Поэтому очень важен расчёт маршрута укладки труб. Такой способ укладки труб применяют в небольших и средних помещениях.

Для больших помещений используют спиральный способ укладки труб. Это более сложный, но эффективный способ укладки труб. Но при такой укладке получается равномерное распределение тепла по всей поверхности.

При таком способе лучше отапливаются помещения с холодными наружными стенами, потому что начало и конец трубы находятся рядом друг с другом. За счёт этого остывание одного конца компенсируется нагревом другого конца. Шаг укладки может составлять 10, 15, 20, 25, 30 и 35 см, но для каждого помещения рассчитывается отдельно. В тех местах, где большие потери тепла (окна, двери), шаг укладки сокращают до 15 см.

Трубы закрепляются с интервалом, приблизительно в 1 м, с помощью крепёжной ленты или клипсов. Либо кладут арматурную сетку на теплоизоляционный слой и к сетке прикрепляют трубы с помощью проволоки.

Стяжка. После укладки труб делается заливка. Для заливки используется песок и цемент в соотношении: одна часть цемента и три части песка. Количество материалов зависит от толщины слоя стяжки.

При расчёте длины контуров труб следует учитывать длину трубы в упаковке, чтобы избежать остатков материалов и оптимизировать затраты. Не стоит забывать о максимальной разнице на контур труб. Она не должна превышать более 15 метров.

Помнить об уровне тепловых потерь помещения. Просчитать его можно по удельному тепловому потреблению. Также нужно помнить об ограничении по температуре поверхности тёплого водяного пола.

Как сделать расчет теплого водяного пола

Рассчитать количество требуемого материала и схему монтажа трубопровода можно вручную или с помощью калькулятора расчета теплого, водяного пола

Во внимание берется мощность системы, этажность дома, тип помещения, свободная площадь и прочие данные

До того, как приступать к монтажным работам по оборудованию теплого пола, специалисты настоятельно рекомендуют составить проект, основанный на детальных расчетах. При этом вычисления можно выполнять при помощи обычного электронного калькулятора или нашего онлайн-калькулятора (есть ниже в этой статье).

Второй вариант более удобный, ведь расчеты производятся очень точно — специальная компьютерная программа моментально рассчитывает все необходимые данные. В основе ее работы лежит метод коэффициентов: берутся эталонные, уже готовые расчеты теплых полов, которые изменяются в зависимости от вносимых поправок (шага трубы, типа и толщины конкретной стяжки и пр.).

Что нужно учесть в расчетах теплых полов

Проводя математически расчеты, следует в обязательном порядке учитывать следующие критерии:

• планировку помещений;
• конструкцию и тип наружных стен;
• размер оконных проемов и вид стеклопакетов;
• расположение коллекторов;
• вид и расположение теплого генератора,
• тип напольного покрытия.

Для того чтобы определить будущую мощность теплого пола, отдельно нужно рассчитать теплопотери в помещении с учетом общей площади, средней температуры воздуха в зимний период, а также уровня влажности и вентиляции. Отдельно учитывается наличие второстепенных источников отопления в помещении.

На основании всех вышеперечисленных данных и с учетом потери тепла производятся расчеты труб и делается разметка линии прохождения теплого пола.

Определение мощности

Именно мощность является одним из основных критериев выбора подходящей системы теплого пола. Показатель напрямую зависит от типа помещения, вида отопления, а также от площади комнаты. При этом для расчета берется только так называемая полезная площадь — квадратные метры, свободные от техники и предметов мебели.

Внимание! Теплый пол может устанавливаться в качестве основного источника тепла только при условии, что обогреваемая площадь будет составлять минимум 70 % от площади всего помещения

Нагрузка на систему

Обязательно рассчитывается степень нагрузки с учетом:

• внутриквартирной температуры;
• температура подачи и обратки ;
• шага трубы (0,05—0,35);
• диаметра и материала труб ( металлопластик , сшитый полиэтилен, полипропилен, медь);
• типа напольного покрытия ( ламинат на подложке, плитка, ковролин, паркет);
• толщины стяжки.

Расчет длины и количества труб

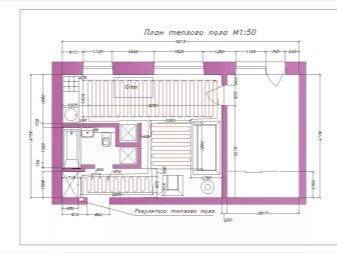

Для максимально точных расчетов для начала следует составить схему укладки, обозначив на листе бумаги места нахождения тяжелой габаритной мебели и бытовой техники.

Кроме того, следует учитывать:

1. суммарная длина трубы 1-го контура не должна превышать 100 м;
2. при большей длине оборудуется 2-контурная система;
3. в каждом отдельно взятом помещении одного дома средняя длина труб должна быть примерно равной — максимальное отклонение 15 м.

Формула для расчета трубы: L = Ar /a + 2 x Lzu — 2 x Ld (м), где:

L — длина трубы, м;

Ar — площадь комнаты, м кв.;

a — шаг монтажа труб, м;

Lzu — длина подающих/обратных труб, м;

Ld — длина отопительных проходных труб, м.

Можно не утруждать себя расчетами, а произвести их при помощи нашего онлайн-калькулятора.

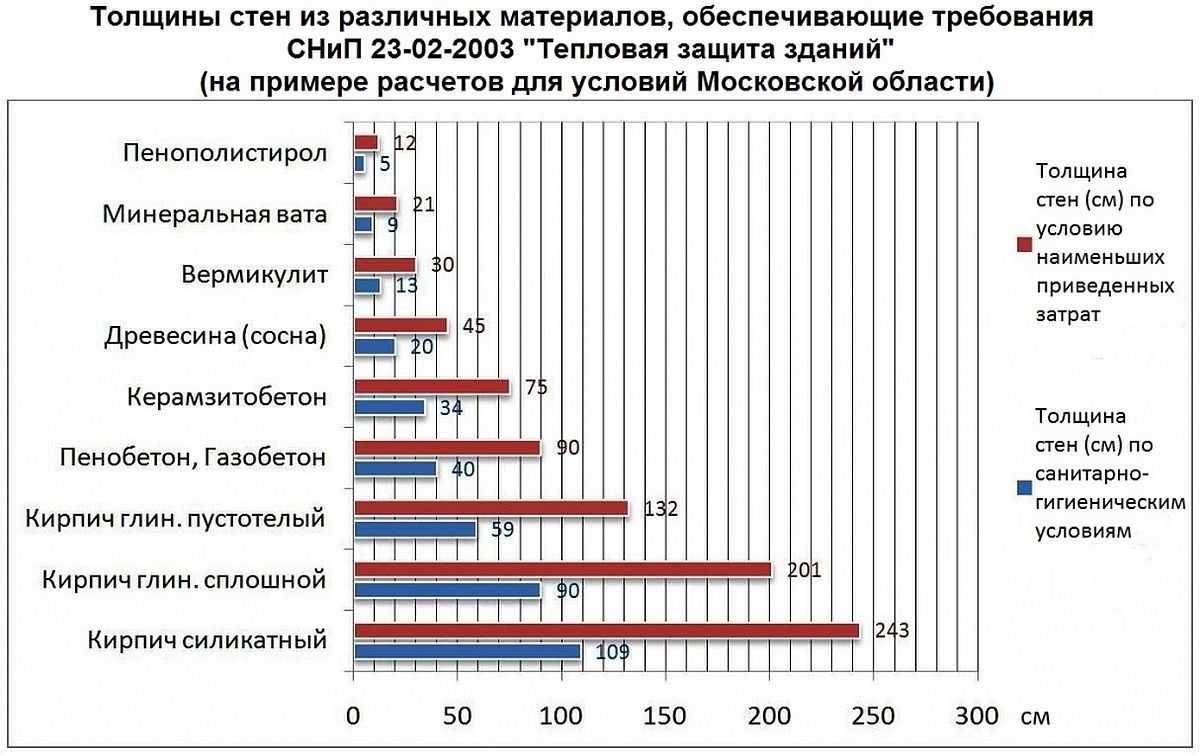

Грамотный подход к утеплению балкона: калькулятор расчёта толщины теплоизолятора

На чтение: 1 минута Нет времени?

Так уж повелось в нашей стране, что зимы у нас морозные, осень дождливая и ветреная, и даже летом некуда деться от вездесущих сквозняков. Мечта каждого хозяина, имеющего балкон или лоджию, создать на этой, на первый взгляд, неприглядной территории настоящий оазис или зону отдыха. Вопрос лишь в том, как правильно и точно рассчитать расход материалов, чтобы распланировать траты и не переплатить лишнего. Специально для наших читателей редакция HouseChief.ru разработала удобный и наглядный калькулятор, который поможет домашним мастерам без специальной подготовки точно рассчитать необходимую толщину утеплителя для балкона или лоджии.

Тёплый балкон чаще всего это многослойная конструкция, которую нужно грамотно рассчитать

Читайте в статье

Правила расчета

Для того чтобы упростить процесс расчета, можно воспользоваться специальными калькуляторами, широко представленными в интернете. Часто они имеются на сайтах различных фирм, осуществляющих работы по укладке теплого пола. Там же вы сможете найти различные таблицы, в которых есть средние расчеты и необходимые формулы.

Если появляются сомнения в своих силах, обратитесь к профессионалам, в распоряжении которых имеются необходимые знания и средства. Для того чтобы специалисты подготовили грамотный точный расчет, придется предоставить актуальные данные об особенностях планировки вашего помещения, а лучше всего показать детальный план.

Если же принято решение рассчитывать мощность самостоятельно, то начать следует с нанесения на специальную бумагу плана помещения с размещением отопительного контура и указанием окон и дверей. Масштаб вычисляется следующим образом: 1 см на бумаге равен полуметру реальной площади

До начала прорисовки стоит обратить внимание на такие параметры:

• трубы должны быть расположены вдоль стен и окон;
• площадь помещения не должна быть больше 20 м2, в противном случае стоит разделить его на несколько частей и рассчитать отдельный отопительный контур для каждой из них;
• между стеной и первым витком контура должно быть расстояние не менее 25 см.

Количество труб рассчитывается так: измеряется общая протяженность, после чего она умножается на масштабный коэффициент. Полученный результат складывается с двумя метрами расстояния (соединение контура со стояком). Общая длина делится на протяженность одной трубы, поскольку максимально допустимая длина труб не должна быть больше 100 м.

Диаметр труб зависит от дальности расположения конструкций: они не могут располагаться более чем в 50 см друг от друга. Шаг укладки труб, равный 30 см, предполагает величину теплоотдачи в объеме 50 Вт на 1 м2. Показатель мощности увеличивается соответственно величине диаметра труб и уменьшается в случае увеличения шага укладки.

Мощность водяного пола – это сочетание показателей общей площади дома, материалов труб и пола, разницы температур подающего и поступающего теплоносителя. Показатель мощности на один квадратный метр не должен быть более чем на 25% выше уровня потери тепла. Если достичь этого значения не получается, необходимо сделать перерасчет, изменить диаметр труб и величину шага укладки.

Что влияет на теплоотдачу?

Независимо от источника функционирования пола – водяной или электрический, он должен быть качественно по правилам смонтирован. Подогрев может функционировать по-разному в соответствии с толщиной основании и качеством теплоизолятора. Толщину теплоизоляции лучше делать не больше 3 см, также лучше, если она будет дополнительно оснащена отражающим слоем – это сохранит тепло внутри комнаты. Лучше всего для теплоизоляции подходит пенополистирол плотности примерно 35 кг на 1м3.

Толщина стяжки из цемента должна равняться 4 – 10 см, особенно при монтаже кабельного электрического или водяного типа пола. Внутри она оснащается армирующей сеткой, к которой крепятся элементы для обогрева, благодаря чему лучше перераспределяется тепло. Для водяного пола рекомендуется покупать трубы диаметром до 20 мм из металлопластика, сшитого полиэтилена. Они позволят организовать покрытие с правильной мощностью для качественного прогрева одной или нескольких комнат.

Оптимальный диаметр трубной арматуры

Для начала – почему рассматривается именно труба 16 мм?

Всё очень просто – практика показывает, что для «тёплых полов» в доме или квартире такого диаметра вполне достаточно. То есть сложно представить ситуацию, когда контур не справится со своей задачей. А значит — нет никаких действительно оправданных оснований применять более крупную, 20-миллиметровую.

Чаще всего в условиях обычного жилого дома для «теплых полов» с лихвой достаточно труб диаметром 16 мм

И, вместе с тем, применение именно 16-миллиметровой трубы дает ряд преимуществ:

• Прежде всего, она примерно на четверть дешевле 20-миллиметрового аналога. То же самое касается и всей необходимой фурнитуры – тех же фитингов.
• Такие трубы более просты в укладке, с ними можно, при необходимости, выполнить уплотненный шаг раскладки контура, вплоть до 100 мм. С 20-миллиметровой трубой и возни намного больше, и малый шаг – бывает просто невозможен.

Труба диаметром 16 мм проще укладывается и позволяет выдерживать минимальный шаг между соседними петлями

• Существенно уменьшается объем теплоносителя в контуре. Простой подсчет показывает, что в погонном метре 16-мм трубы (при толщине стенок 2 мм внутренний канал составляет 12 мм) вмещается 113 мл воды. А в 20-мм (внутренний диаметр 16 мм) — 201 мл. То есть разница – более 80 мл на всего один метр трубы. А в масштабах системы отопления всего дома — это в буквальном смысле слова выливается в очень приличное количество! И ведь надо обеспечить нагрев этого объема, что влечет, в принципе, неоправданные расходы на энергоносители.
• Наконец, труба с большим диаметр потребует и увеличения толщины бетонной стяжки. Хочешь – не хочешь, но минимум 30 мм над поверхностью любой трубы придётся обеспечивать. Пусть не кажутся смешными эти «несчастные» 4–5 мм. Тот, кто занимался заливкой стяжки, знает, что эти миллиметры оборачиваются десятками и сотнями килограмм дополнительного бетонного раствора — всё зависит от площади. Тем более что для трубы 20 мм рекомендуют слой стяжки делать даже толще – порядка 70 мм над контуром, то есть она получается чуть ли не вдвое толще.

Кроме того, в жилых помещениях очень часто «идет борьба» за каждый миллиметр высоты пола – просто из соображений недостаточности «простора» для наращивания толщины общего «пирога» системы подогрева.

Увеличение диаметра трубы неизменно ведет к утолщению стяжки. А это не всегда возможно, да и в большинстве случаев – совершенно невыгодно.

Могут возразить, что для того, чтобы «продавить» теплоноситель по более тонкой трубе придется наращивать мощностные показатели циркуляционного насоса. Теоретически, так оно и есть – гидравлическое сопротивление с уменьшением диаметра, понятно, возрастает. Но как показывает практика, большинство циркуляционных насосов вполне справляются с этой задачей

Ниже будет уделено внимание этому параметру – он также увязан с длиной контура. На то и проводятся расчеты, чтобы добиться оптимальных или, по крайней мере, приемлемых, вполне работоспособных показателей системы

Итак, остановимся на трубе именно 16 мм. Про сами трубы в этой публикации разговор вести не будем – на то есть отдельная статья нашего портала.

Нюансы определения оптимального типоразмера:

• с уменьшением диаметра растет гидросопротивление, а интенсивность теплообмена снижается;
• увеличение сечения трубопровода должно сопровождаться наращиванием толщины стяжки – это приводит к поднятию уровня пола и возрастанию нагрузки на перекрытие.

При несоответствии параметров длины и диаметра греющего контура, гидравлическое сопротивление может превзойти технические возможности  насосного оборудования.

В таблице приведены рекомендуемые предельные значения протяженности змеевика и сечения труб. Если длины недостаточно для покрытия всей площади, то необходимо обустраивать несколько отопительных веток

Следует учесть и теплопроводность материалов. При укладке змеевика из меди или металлопластика допустимо использование трубной арматуры малого диаметра – 14, 16 мм. Монтаж полимерных изделий – 20, 25 мм.

Расчет теплого водяного пола с помощью калькулятора онлайн

Благодаря специально подготовленным системам онлайн расчетов сегодня можно за несколько секунд определить удельную мощность теплого пола и получить необходимые расчеты.

В основу калькулятора входит метод коэффициентов, когда пользователь вставляет индивидуальные параметры в таблицу и получает базовый расчет с определенными характеристиками.

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м.	0.050.10.150.20.250.30.35
Труба	Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие	ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, см.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

Внеся все заданные коэффициенты можно с максимальной точностью получить точные характеристики рассчитываемого теплого пола. Для этого нужно знать данные:

• температуру подачи воды;
• температуру обработки;
• шаг и вид трубы;
• какое будет напольное покрытие;
• толщина стяжки над трубой.

В результате пользователь получает данные про удельную мощность конструкции, среднюю температуру получаемого обогрева пола, удельный расход теплоносителя. Выгодно, быстро и предельно ясно за несколько секунд!

Кроме основных данных следует учитывать ряд второстепенных, которые максимальным образом влияют на конечный результат теплого пола:

• наличие или отсутствие остекления балконов и эркеров;
• высота этажа помещения в жилом доме;
• присутствие специальных материалов для утепления стен;
• уровень теплоизоляции в доме.

Внимание: делая расчет теплого пола водяного калькулятором, следует учитывать вид полового покрытия, если планируется укладываться древесная конструкция, то мощность обогревающей системы должна быть увеличена за счет низкой теплопроводностью дерева. При высоких теплопотерях обустройство теплого пола в качестве единственной системы обогрева будет неуместно и невыгодно по затратам. Особенности расчета водяного пола калькулятором

Особенности расчета водяного пола калькулятором.

Прежде чем сделать предварительный расчет системы обогрева водяного пола следует учитывать целый перечень особенностей:

1. Какой вид трубы будет использовать мастер, гофрированную с эффективной теплоотдачей, медную, с высокой теплопроводностью, из сшитого полиэтилена, металлопластиковые или из пенопропилена, с низкой теплоотдачей.
2. Расчет длины для обогрева заданной площади, основывается на определении длины контура, распределение тепловой энергии по поверхности в равномерном режиме, с учетом пределов тепловой нагрузки покрытия.

Важно! Если планируется делаться шаг укладки больше, тогда нужно увеличить температуру теплоносителя. Допустимые показатели шага — от 5 до 60 см. Можно использовать как постоянные, так и переменные шаги

Можно использовать как постоянные, так и переменные шаги.

Примеры удачных работ

При всех сложностях и строгих инструкциях многие люди справлялись с установкой теплого водяного пола сами. Главное – правильно все выполнить. Если вы не уверены в своих силах, то можете обратиться в определенные компании, где профессионалы помогут вам составить схему пола, закупить необходимые материалы и осуществить монтаж системы. Конечно, за это нужно тоже заплатить, и возможно, это выйдет дороже, нежели если бы вы сделали все сами. Но иногда этот вариант лучше, ведь если сделаете все неправильно, то придется потратиться дважды.

Если вы соберетесь обратиться за помощью к профессиональной бригаде, то обязательно заранее убедитесь в том, что эти люди действительно специалисты своего дела. Прочитайте отзывы о них работе, прочитайте мнения людей на специализированных форумах, и только потом обращайтесь в выбранную вами фирму. Мошенников или непрофессионалов лучше не допускать к такой тонкой и тяжелой работе.

Если вы хотите смонтировать теплые полы с газовым котлом, вы должны помнить о том, что это дорогой, но максимально оптимальный способ снизить затраты на отопление своего дома. Когда монтаж будет произведен грамотно и четко, то проблем с эксплуатацией не возникнет. Но лучше все равно взвесьте все за и против, узнайте точные расценки на необходимые элементы. После этого решите, насколько это нужно вам.

Не бойтесь задавать вопросы специалистам, обращайтесь за квалифицированной консультацией. Для того чтобы уложить теплые полы самостоятельно, потребуется максимальный объем полезной информации. Теплый пол – выгодное и экономичное решение для создания уютной обстановки в вашем доме.

О ключевых правилах монтажа водяного теплого пола смотрите в следующем видео.

Рекомендации по выбору толщины стяжки

В справочниках можно найти сведения о том, что минимальная толщина стяжки составляет 30 мм. Когда помещение довольно высокое, под стяжку подкладывают утеплитель, повышающий эффективность использования тепла, отдаваемого отопительным контуром.

Самым популярным материалом для подложки является экструдированный пенополистирол. У него сопротивление теплопередачи значительно ниже, чем у бетона.

При устройстве стяжки, чтобы уравновесить линейные расширения бетона, периметр помещения оформляют демпферной лентой

Важно правильно выбрать ее толщину. Специалисты советуют при площади помещения, не превышающей 100 м², устраивать 5 мм компенсирующий слой

Если значения площади больше за счет длины, превышающей 10 м, толщину высчитывают по формуле:

b = 0,55*L, где

L – это длина комнаты в м.

Технология монтажа водяного пола

Чтобы получить опыт монтажа водяного тёплого пола, стоит попробовать сделать его на малой по площади поверхности. Систему труб монтируют двумя способами: холодным на деревянное (полистирольное) основание и мокрым в стяжку.

Сухой метод заключается в следующем:

1. на деревянный настил или полистирольные маты кладут металлические полоски, в которых созданы каналы по ширине труб;
2. трубы вставляют в углубления;
3. далее кладут слой фанеры (ОСП, ГВЛ, т.п.);
4. затем стелют напольное покрытие.

Более сложный, трудоёмкий, но бюджетный способ – «мокрая» цементная стяжка.Это многослойная конструкция. Она основывается на бетонной поверхности и состоит из нескольких уровней:

1. – теплоизоляция;
2. – фиксирующие элементы (сетка, ленты);
3. – трубчатые теплоносители;
4. – цементно-песчаный раствор – стяжка;
5. – напольное покрытие.

В многоквартирных домах в целях предохранения от залива соседей снизу первым кладут гидроизоляционный материал. На сами трубы целесообразно положить армирующую сетку, чтобы снизить механическую нагрузку. По периметру помещения и между контурами крепят демпферную ленту. Она является границей между стеной и полом, разными фрагментами тёплого пола.

Обе методики имеют свои плюсы и минусы. Какая из них предпочтительнее, зависит от индивидуальных особенностей помещения, предпочтений хозяев, возможностей привлечения мастеров или необходимости установки своими руками.

При устройстве трубопровода в стяжку максимальная длина контура может быть больше. Бетон – холодный материал. Чтобы его нагреть, необходима высокая температура воды в системе. Остывает он быстрее дерева или искусственных изделий

При устройстве тёплого пола важно предусмотреть все нюансы, включая технологию монтажа

Установка водяной системы обогрева пола – трудоёмкое, хлопотное занятие. Оно требует точного расчёта и предельно внимательного отношения к монтажу. Перепады высот основания, ошибки в размещении петель, витков, дефекты основных деталей приведут к неэфективной работе всего отопительного элемента. Максимальная длина водяного тёплого пола – для каждого дома определяется индивидуально. Чтобы не совершить просчёта, стоит обратиться к специалистам. Небольшие затраты на консультацию профессионала уберегут от ошибок в эксплуатации объекта и обеспечат необходимые условия комфорта.
