Как выбрать трансформатор тока — по мощности

Разновидности трансформаторов тока

При выборе трансформатора нужно учитывать его место расположение (закрытые или открытые распределительные установки, встраиваемые системы), а также конструктивные особенности исполнения (проходные, шинные, опорные, разъемные).

Проходной трансформатор тока

Проходной трансформатор тока устанавливают в комплексных РУ и используют в качестве проходного изолятора. Опорные используют для установки на ровной поверхности.

Шинный трансформатор тока

Шинный трансформатор тока устанавливается непосредственно на токоведущие части. В роли первичной обмотки трансформатора выступает участок шины.

Встроенные трансформатор тока

Встроенные трансформатор тока как элемент конструкции, устанавливаются в силовые трансформаторы, масляные выключатели и пр.

Разъемные трансформатор тока

Разъемные трансформатор тока выполнены разборными для быстрой установки на жилы кабеля, без физического вмешательства в целостность электрических сетей.

Кроме того, разделение также проходит по типу используемой изоляции:

• литая;
• пластмассовый корпус;
• твердая;
• вязкая компаудная;
• маслонаполненная;
• газонаполненная;
• смешанная масло-бумажная.

И различают по спецификации и сфере применения:

• коммерческий учет и измерения;
• защита систем электроснабжения;
• измерения текущих параметров;
• контроль и фиксация действующих значений;

Также различаются трансформаторы по напряжению: для электроустановок до 1000 Вольт и выше

Номинальное напряжение трансформатора тока

Одним из основных параметров, относящихся к трансформаторам тока для электрических счётчиков, является уровень номинального напряжения, который указывается в паспорте на прибор. Номинальные значения напряжения варьируется от 0.66кВт до 1150кВт:

• 0,66 кВт;
• 6.0 кВт;
• 10 кВт;
• 15 кВт;
• 20 кВт;
• 24 кВт;
• 27 кВт;
• 35 кВт;
• 110 кВт;
• 150 кВт;
• 220 кВт;
• 330 кВт;
• 500 кВт;
• 750 кВт;
• 1150 кВт.

Номинальные значения уровня первичного тока на электрической цепи обозначают токовые показатели на первичной трансформаторной обмотке.

Параметры вторичного номинального тока — это стандартные показатели на обмотке вторичного типа. Определение таких токовых потоков осуществляется по номинальным значениям мощности и напряжения.

При этом первичный тип обмотки подключается к источнику электрической энергии, а замыкание вторичной обмотки приходится на устройства измерительного или защитного типа, с низкими показателями внутреннего сопротивления.

Действующие параметры номинального или линейного напряжения, в условиях которых сохраняется работоспособность измерительного токового трансформатора, обязательно указываются в сопроводительной документации и отражены в таблице для прибора.

Как рассчитать диаметр провода для любой обмотки?

• Номинал сетевого напряжения. Номинальный показатель должен превышать или быть равным рабочему напряжению.
• Ток первичной и вторичной обмотки. Первый показатель зависит от коэффициента трансформации, второй – зависит от того, какой счетчик.
• Коэффициент преобразования. Подбирается по нагрузке в аварийных случаях, но ПУЭ устанавливают необходимость монтажа устройств с коэффициентом, большим, чем номинальный.
• Класс точности. Зависит от целевого использования счетчика. На коммерческом предприятии оправданы приборы 0,5S, в частном доме – 1S.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Расчет мощности

Для выбора Т в качестве источника питания следует рассчитать допустимую мощность потребителя или группы потребителей. Существует 2 варианта побора Т: выбор по таблице и осуществление расчета. Узнать мощность трансформатора достаточно просто, необходимо воспользоваться формулой определения мощности: P = U * I. Наиболее точный вариант — выполнение расчета Т в качестве источника питания.

В наличии есть Т, полная мощность которого равна 180 ВА. Необходимо выяснить возможность его применения в качестве источника питания мощностью 160 ВА. Этот метод позволяет осуществить выбор трансформатора по мощности по таблице.

Коэффициент загрузки Т: kз = Sр/Sтр. Sр — полная расчетная мощность: Sp = P/cosф = 180/0,8 = 225 ВА. Коэффициент cosф принимается равным 0,8. Мощность силового Т Sтр = 160 ВА. Исходя из этого, kз = 225/160 = 1,4 (>1). Если взять Т мощностью 250 ВА, то kз = 225/250 = 0,9 (<1).

Максимально допустимые нагрузки при температуре 30 градусов следует выбрать из таблицы 1.

Таблица 1 – Допустимые максимальные нагрузки Т в летний период при температуре 30 градусов:

Коэффициент К1 рассчитывается следующим образом: К1 = 146,25/160 = 0,91 (начальная нагрузка Т). По таблице при К1 = 0,9 при Sтр = 160 ВА Т проработает 0,5 часов. Этот вариант недопустим. Следовательно, необходимо выбрать Т с запасом мощности – 250 ВА.

Самостоятельный расчет

Для изготовления Т необходимой мощности следует выполнить расчет самостоятельно. Если известно U и максимальный I, который должна генерировать КВО, то P вторичной цепи рассчитывается по следующей формуле: P2 = U2 * I2. При коэффициенте полезного действия (КПД=0,8) Т мощность КПО вычисляется следующим способом: P1 = P2/0,8 = 1,25 * P2.

Передача мощности с одной обмотки на другую осуществляется при помощи Ф в магнитопроводе, следовательно, от P1 зависит площадь поперечного сечения сердечника S, который равен квадратному корню из P1 (в ваттах): S = sqrt (P1) (сантиметры квадратные). Исходя из значения S, определяется количество витков w на 1 В: w = 50/S. Число витков обмоток вычисляется по формулам: w1 = w * U1 и w2 = w * U2 + (w * U2 * 0,1).

Ток первичной обмотки рассчитывается по формуле: I1 = P1/U1. Диаметры (d) провода обмоток определяются по значениям токов, а допустимая плотность тока для Т равна 2 А/кв.мм: d = 0,8 * sqrt (I). Площадь поперечного сечения рассчитывается по формуле: S = 3,1416 * d * d/4.

Особенности выбора

В процессе выбора трансформатора тока необходимо руководствоваться базовыми параметрами:

• Номинал сетевого напряжения. Номинальный показатель должен превышать или быть равным рабочему напряжению.
• Ток первичной и вторичной обмотки. Первый показатель зависит от коэффициента трансформации, второй – зависит от того, какой счетчик.
• Коэффициент преобразования. Подбирается по нагрузке в аварийных случаях, но ПУЭ устанавливают необходимость монтажа устройств с коэффициентом, большим, чем номинальный.
• Класс точности. Зависит от целевого использования счетчика. На коммерческом предприятии оправданы приборы 0,5S, в частном доме – 1S.

Конструктивное исполнение определяется типом счетчика. Для моделей до 18 кВ подойдет однофазный или трехфазный аппарат. Если значение больше 18 кВ, используется трансформатор на одну фазу.

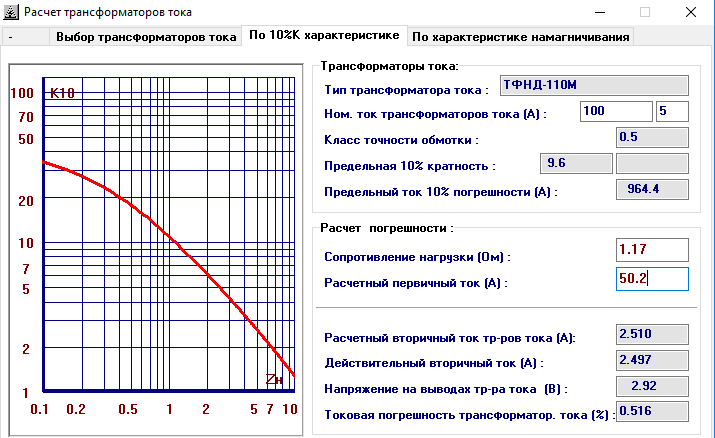

Подбор токового трансформатора для организации релейной защиты

Релейный токовый трансформатор отличается классом точности 10Р и 5Р. В ПУЭ установлено, что его погрешность не должна быть более 10 % по току и 7 градусов по углу. При превышении погрешности устанавливается дополнительное оборудование.

В нормальных условиях трансформаторное реле определяет тип поломки (низкое напряжение, повышенный/пониженный ток или частота). После измерения параметров и обнаружения отклонений активируется защита – сеть обесточивается.

Нюансы выбора устройств для цепи учета

К цепи учета для корректности замеров можно подключать приборы с классом точности не более 0,5(S). При наличии колебаний и аварий графики протекания тока и напряжения бывают некорректными. Несоблюдение класса точности может привести к завышению показателей счетчика.

В п. 1.5.17 ПУЭ установлено, что при завышенном коэффициенте трансформатор для цепи учета должен иметь вторичный ток:

• при максимальной нагрузке – не более 40 %;
• при минимальной нагрузке – не более 5 %;
• класс точности – от 25 до 100 % от номинала.

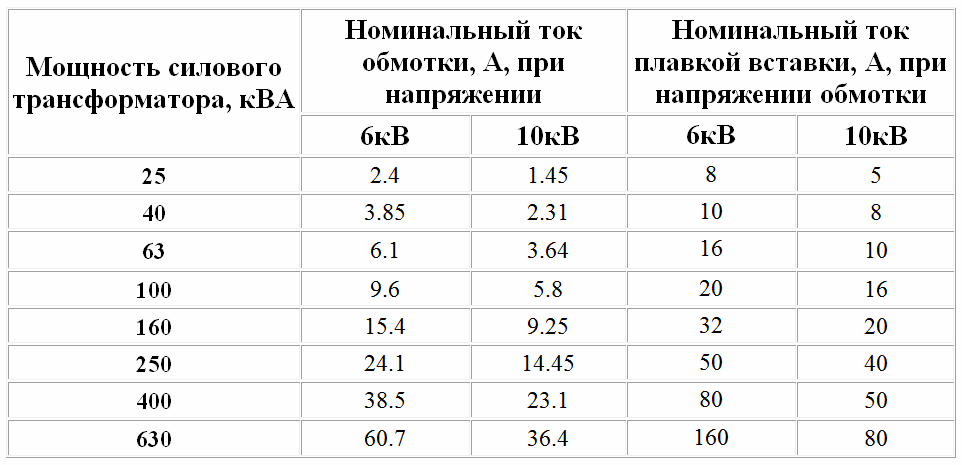

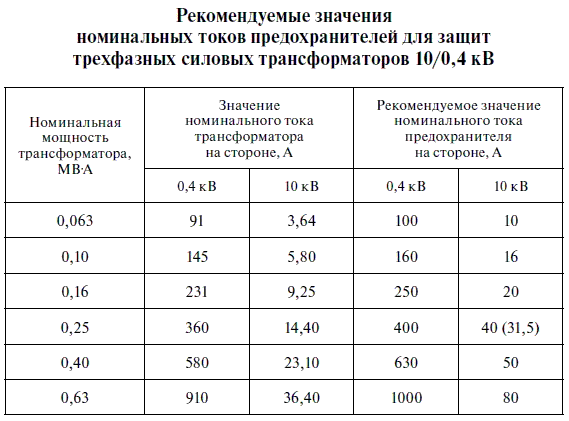

Таблица предварительного выбора трансформатора тока по мощности и току

Табличный подбор оборудования целесообразно производить после уточнения технических параметров аппарата. Если они известны, стоит выбрать ТТ по таблице, где указана мощность, нагрузка и трансформационный коэффициент.

Максимальная мощность при расчете, кВА	Сеть 380 В
Нагрузка, А	Коэффициент трансформации, А
10	16	20/5
15	23	30/5
20	30	30/5
25	38	40/5
35	53	50/5 или 75/5
40	61	75/5
50	77	75/5 или 100/5

Для сети с напряжением 1,5 кВ применяется аналогичная таблица.

Максимальная мощность при расчете, кВА	Сеть 1,5 кВ
Нагрузка, А	Коэффициент трансформации, А
100	6	10/5
160	9	10/5
180	10	10/5 или 15/5
240	13	15/5

Нюансы подключения счетчика через ТТ

При самом распространенном (полукосвенном) методе цепочки снятия показаний напряжения включаются напрямую, а токовые – через ТТ

В указанной ситуации важно научиться различать следующие способы коммутации:

• Десятипроводная схема.
• Семипроводный ее аналог.
• Схема с совмещенными цепями.

В первом случае к распределительной коробке счетчика подводятся три провода от каждой из фазных линий плюс нейтраль и по две жилы от 3-х ТТ. К достоинствам этого подхода относят необязательность отключения питающей линии при необходимости замены электросчетчика или при проведении ремонтных работ. Кроме того, при этом способе коммутации повышается надежность его функционирования и безопасность эксплуатации. Недостаток этого метода – больше количество соединительных проводов.

При применении семипроводной схемы три ответных конца трансформаторов тока объединяются и соединяются с «землей» (10-3=7). Одновременно с удобством ремонта электрооборудования в данном случае уменьшается число коммутируемых проводов. Это упрощает монтаж и ремонт электрооборудования и заметно снижает риски при его эксплуатации в нормальных режимах. Подключить электрический счетчик можно и по совмещенной схеме, когда цепи напряжения объединяют с токовыми отводами за счет установки перемычек в соответствующих точках трансформаторов. Обычно они устраиваются между отводами И1 трансформаторов тока и соответствующей фазной линией. Число соединительных проводников в этом случае остается тем же – семь жил.

Выбор измерительных трансформаторов напряжения

Методику и выбор измерительных трансформаторов напряжения производится по следующим условиям:

Например, для РУ-220 кВ:

1) По напряжению:

220 кВ==220 кВ

где — номинальное напряжение, кВ; — рабочее напряжение распределительного устройства, кВ.

2) По классу точности: берем 0,5.

Таблица

Выбор и проверка трансформаторов напряжения

Наименование РУ	Тип ТН	Uн Uраб	Класс точности
РУ-220	НКФ-220-II-У1	220220	0,5
РУ-35	ЗНОМ-35	3535	0,5

Выбор подвесных изоляторов

Гибкие шины открытых распределительных устройств подстанции обычно крепятся на гирляндах подвесных изоляторов.

Таблица

Выбор изоляторов

Наименование РУ	Тип изолятора	Количество изоляторов
ОРУ-220 кВ	ПС-70	16
ОРУ-35 кВ	ПС-70	3

Выбор измерительных трансформаторов тока

Выбор и проверку трансформаторов тока производим аналогично выбору и проверке выключателей, за исключением проверки по отключающей способности, а также выбираем ТТ по классу точности. Результаты выбора ТТ для всех присоединений подстанции приводим в таблице.

Таблица 3

Выбор трансформаторов тока

Наименование РУ или присоединения	Тип трансформатора тока	Класс точности	Условие проверки
, кВ	, А	, кА	,
Вводы ВН трансформатора 220 кВ	ТФЗМ220Б-IV- У1	0,5	220220	500157,46	255,776	288,1211,44
Вторичная обмотка трансформатора 35 кВ	ТФЗМ-35-Б-II-300/5-У1	0,5	35 35	300207,846	6312,072	67539,667
Фидера 35 кВ	ТФЗМ-35-Б-II-300/5-У1	0,5	3535	300270,2	6312,072	67517,256
Сборные шины РУ- 35 кВ	ТФЗМ-35-Б-II-200/5-У1	0,5	3535	200189,14	4212,072	330,7539,667

реализует современные устройства для распределения электроэнергии КРН(КРУН)-IV-10 на выгодных условиях. Доступная цена, гарантия на 2 года, оперативное исполнение заказа и доставка на объект.

Расчет уставок максимальной токовой защиты (МТЗ)

Максимальная токовая защита должна отстраиваться от максимального возможного рабочего тока, с учетом того что возможен самозапуск электродвигателей 0,4 кВ.

4.1 Определяем максимальный рабочий ток:

где:Kз=1,1 – фактически трансформатор загружен на 55%, поэтому принимаем 1,1.

4.2 Определяем первичный ток срабатывания защиты:

где:

• Kн.- коэффициент надежности, для терминалов SEPAM принимается 1,1;
• Kв.- коэффициент возврата, для терминалов SEPAM принимается 0,935;
• Kсзп.- коэффициент самозапуска электродвигателей обобщенной нагрузки; если двигателя не оборудованы устройством самозапуска, применяется 1,2÷1,3;

4.3 Выполним отстройку от защиты ввода на стороне 0,4 кВ, при этом должно выполнятся условие:

Iс.з>Кн*Iс.з.пред=1,2*27=32,4 А < 38,8 A (условие выполняется);

где:

• Кн=1,2-1,3 – коэффициент надежности;
• Iс.з.пред. = 27 А (взято из таблицы уставок, предоставленных Заказчиком) – ток срабатывания ввода на стороне 0,4 кВ, который нужно привести к стороне в/н.

Как мы видим условие отстройки от защит 0,4 кВ выполняется.

4.4 Определяем вторичный ток срабатывания реле:

где:

• Ксх.= 1 берется по аналогии из расчета ТО;
• nт =100/5;

Коэффициент чувствительности нужно проверять при наименее благоприятных условий. В данном примере для трансформатора со схемой соединения обмоток ∆/Y-11, наименее благоприятным условием является однофазное КЗ на землю на стороне 0,4 кВ.

Однофазный ток КЗ на стороне 0,4 кВ практически равен трехфазному току КЗ, Iк.з.(1) ~ Iк.з.НН(3), это связано с тем, что у этих трансформаторов полные сопротивления прямой и нулевой последовательности практически равны.

Формулы по определению расчетных токов в реле максимальных токовых защит на стороне 6(10) кВ при однофазных КЗ на стороне 0,4 кВ трансформаторов Y/Y-0 и ∆/Y-11 представлены в таблице 2-3 .

4.5 Ток в реле при однофазном КЗ за трансформатором определяем по формуле приведенной в таблице 2-3 :

4.6 Определяем коэффициент чувствительности при однофазном КЗ за трансформатором по формуле 1-4 для полной звезды с тремя реле:

Согласно ПУЭ 7-издание пункт 3.2.21 коэффициент чувствительности МТЗ должен быть > 1,5 в основной зоне защиты.

4.7 Выбираем время срабатывания МТЗ:

Чтобы МТЗ работала селективно, нужно отстраиваться от времени срабатывания предыдущих защит, в данном случае это вводной автомат на стороне 0,4 кВ, где время его срабатывания tсз.пред.= 0,3 сек.

По рекомендациям на терминалы SEPAM, применяется временная ступень селективности ∆t=0,3 сек.

В результате время срабатывания МТЗ определяется по формуле:

tср = tсз.пред.+ ∆t = 0,3+0,3 = 0,6 сек

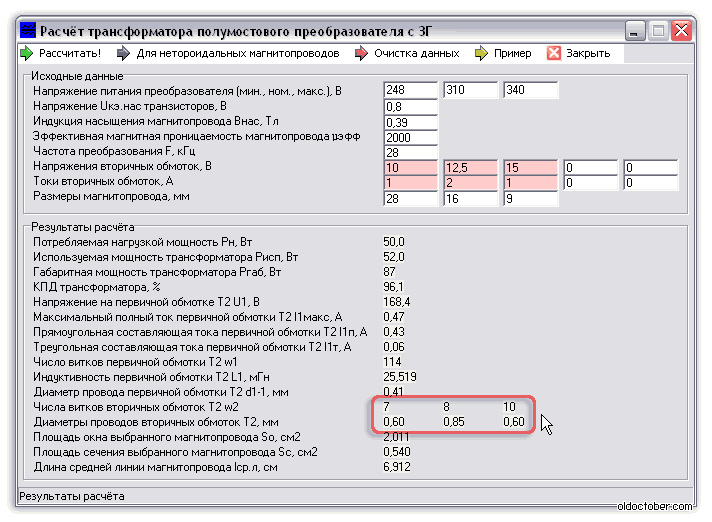

Расчет трансформатора: онлайн калькулятор или дедовский метод для дома — выбери сам

Ремонт современных электрических приборов и изготовление самодельных конструкций часто связаны с блоками питания, пускозарядными и другими устройствами, использующими трансформаторное преобразование энергии. Их состояние надо уметь анализировать и оценивать.

Считаю, что вам поможет выполнить расчет трансформатора онлайн калькулятор, работающий по подготовленному алгоритму, или старый проверенный дедовский метод с формулами, требующий вдумчивого отношения. Испытайте оба способа, используйте лучший.

Как пользоваться онлайн калькулятором для расчета трансформатора пошагово Подготовка исходных данных за 6 простых шагов

Выполнение онлайн расчета трансформатора

Как рассчитать силовой трансформатор по формулам за 5 этапов

• Как мощность сухого трансформатора влияет на форму и поперечное сечение магнитопровода

Особенности вычисления коэффициента трансформации и токов внутри обмоток

Как вычислить диаметры медного провода для каждой обмотки

Определение числа витков обмоток по характеристикам электротехнической стали: важные моменты

Учет свободного места внутри окна магнитопровода

4 практических совета по наладке и сборке трансформатора: личный опыт

Сразу заостряю ваше внимание на том вопросе, что приводимые методики не способны точно учесть магнитные свойства сердечника, который может быть выполнен из разных сортов электротехнических стали. Поэтому реальные электрические характеристики собранного трансформатора могут отличаться на сколько-то вольт или число ампер от полученного расчетного значения

На практике это обычно не критично, но, всегда может быть откорректировано изменением числа количества в одной из обмоток

Поэтому реальные электрические характеристики собранного трансформатора могут отличаться на сколько-то вольт или число ампер от полученного расчетного значения. На практике это обычно не критично, но, всегда может быть откорректировано изменением числа количества в одной из обмоток.

Поперечное сечение магнитопровода передает первичную энергию магнитным потоком во вторичную обмотку. Обладая определенным магнитным сопротивлением, оно ограничивает процесс трансформации.

От формы, материала и сечения сердечника зависит мощность, которую можно преобразовывать и нормально передавать во вторичную цепь.

Расчет броневого трансформатора

Распространен вид трансформаторов, используемый практически во всех устройствах от зарядных аппаратов для шуруповертов, заканчивая боками питания магнитофонов. В процессе эксплуатации всех этих устройств часто возникают поломки в питателе, связанные со сгоревшим намоточным изделием. Тогда для его восстановления потребуется перемотка, но это проблемы не решает.

Часто требуется увеличить мощность источника, тогда как рассчитать трансформатор, чтобы его железо не перегревалось? Потребуется выбрать железо больших размеров и использовать более толстый провод. Такой ход поможет сохранить работоспособность устройства и даже улучшить характеристики, сделав его стабильнее и устойчивее при скачках напряжений в сети.

К сожалению, не все производители учитывают этот фактор, а ведь наша сеть неустойчива и регулярно в ней наблюдаются помехи в виде высоковольтных игольчатых импульсов. Также возникают ситуации, когда наблюдается просадка сети до 170 В, что характерно в зимний период. Тогда необходимо предусмотреть запас по напряжению как минимум на 40−45%, увеличив мощность и компенсационного стабилизатора. Часто такие ситуации наблюдаются в частном секторе.

Вернемся к расчету Ш-образного трансформатора на ШП-сердечнике. Принцип будет одинаков и с сердечником типа ПЛ при условии размещения обмотки на средней части. Для чего потребуется выполнить следующие шаги:

• Определить площадь поперечного сечения средней части сердечника. Она выражается буквой S сеч. и находится из произведения ее сторон. Взяв линейку, измеряем параметры сечения, перемножаем и получаем значение в квадратных сантиметрах.
• На следующем этапе решается вопрос, как рассчитать мощность трансформатора. Это расчетная величина, которую можно определить, возведя S сеч. в квадрат. Значение будет измеряться в Вт и обозначаться буквой «P».
• При расчете мощности сердечника необходимо учитывать тип использованных пластин. Например, если были применены для набора Ш-20, то общая толщина сердечника должна быть 30 мм при мощности в 36 Вт. Если для трансформатора были использованы пластины Ш-30, то толщина набора будет достаточно в 20 мм, а при использовании Ш-24 — 25 мм. Существуют справочные таблицы, в которых можно найти мощность трансформатора по сечению магнитопровода для конкретной ситуации. Для обеспечения наилучшей стабильности работы источников питания следует использовать железо с избытком мощности как минимум на 25%. То есть, если ранее была расчетная мощность равна 6 Вт, то для надежности работы и исключения насыщения сердечника следует брать в расчет как минимум 8 Вт. Это обязательное условие. Если использовать магнитопровод с меньшей площадью сечения сердечника, то трансформатор быстро выйдет из строя, потому что железо окажется в насыщении, что приведет к увеличению токов в обмотках.
• На следующем этапе необходимо определиться с количеством обмоток. Для современных транзисторных устройств достаточно будет всего одной или сдвоенной со средней точкой. Поэтому рассмотрим пример расчета именно такого трансформатора. Для этого потребуется воспользоваться понятием «вольт на виток». Значение определяется следующим образом: W /В=(50÷70) / S сеч. Формула справедлива только для сердечников типа ШП и П. Л. При расчете первичной и вторичной обмоток потребуется взять произведение полученного отношения и входного напряжения: W1 = W / B∙U1, W2 = 1,2 ∙ W /B∙U2.
• Выполняется расчет и выбор диаметра провода. Он выбирается исходя из хорошего теплоотвода и изоляции, для чего рекомендуется применять ПЭЛ или ПЭВ, покрытые лаком. Определить его размер можно по формуле: d =0,7∙√ I. Величина выражается в мм. Провод выбирается с небольшим запасом до 4−6%.

Все программы расчета трансформаторов позволяют находить параметры изделий в любом порядке. Они используют стандартные алгоритмы, по которым выводятся значения. При необходимости можно создать собственный калькулятор с помощью таблиц Excel. Подобным образом работает и калькулятор расчета трансформатора на стержневом сердечнике.

Подключение электросчетчика с трансформаторами тока

Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

1. Правильный выбор сечения монтажных проводов.
2. Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

• Л1 – на ввод питающей линии;
• Л2 – выход на нагрузку;
• И1 – на ввод счетчика;
• И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока

Надежность измерительных трансформаторов напряжения в сети с изолированной нейтралью

Простой измерительный аппарат предназначен для понижения номиналов напряжения, которое подается на измерители и защитные реле, подключенные к сети 6-10 кВ. Трансформатор исправно работает только в условиях заземления нейтрали.

При феррорезонансных реакциях (обрыв фазы ЛЭП, прикосновение ветвями, стекание капель росы по проводам, некорректная коммутация) существуют риски поломок трансформаторов напряжения. Частота сбоев составляет 17 и 25 Гц. В этих условиях через первичную обмотку протекает сверхток и она перегорает.

Если используется схема «Звезда-Звезда», в условиях повышения напряжения повышается индукция магнитопровода. Прибор перегорает. Предотвратить этот процесс можно при помощи:

• уменьшения показателей рабочей индукции;
• подключения в сети устройств, демпфирующих сопротивление;
• создания трехфазного устройства с общей магнитной пятистержневой системой;
• эксплуатации аппаратов, подключенный в сеть при размыкании треугольника;
• заземления нейтрали посредством реактора-токоограничителя.
