Как рассчитать параметры труб

Виды сечений труб.

Для прокладки водопровода или канализации в строительстве применяют трубы различных форм и сечений. Для классического водопровода могут использоваться круглые, квадратные, прямоугольные, треугольные, эллипсовидные и прочие трубы. Для канализации используют трубы круглой, полукруглой, эллиптической, полуэллиптической, яйцевидной, прямоугольной, трапецеидальной и прочих форм и сечений.

Наибольшей популярностью пользуются трубы с круглой формой поперечного сечения. Изготовление таких труб малозатратно, они обладают хорошими техническими характеристиками, а также рядом отличных технических и эксплуатационных качеств.

Для расчета веса трубы, либо длины трубы вы можете воспользоваться трубным калькулятором.

Виды сечений трубопровода могут быть различными:

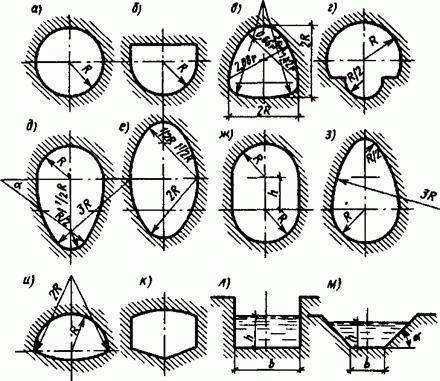

Далее представлены формы поперечных сечений самотечных труб и каналов, такие как:

• а) – Круглое,
• б) – Полукруглое,
• в) – Шатровое,
• г) – Банкетное,
• д) – Яйце­видное (овондальное),
• е) – Эллиптическое,
• ж) – Полукруглое с прямыми вставками;
• э) – Яйцевидное перевернутое,
• и) – Лотковое,
• к) – Пятиуголь­ное,
• л) – Прямоугольное,
• м) – Трапецеидальное

Расчет сечения трубопровода.

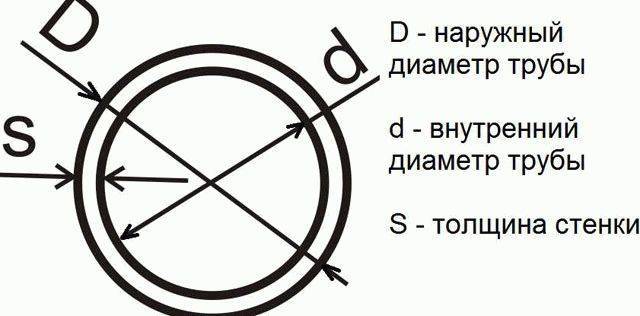

Формула площади поперечного сечения трубы будет зависеть от того, какова форма этого сечения. Для расчета сечения трубопровода необходимо вычислить площадь круга с диаметром, который равен наружному диаметру трубы, после чего вычесть толщину ее стенок.

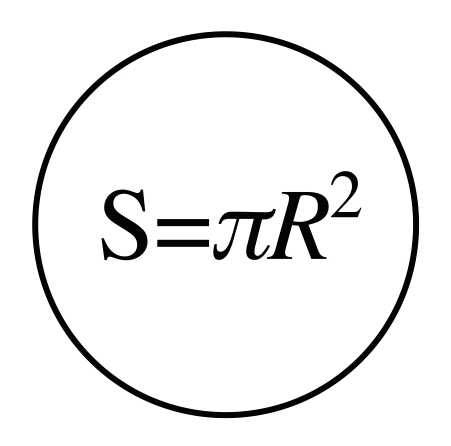

Площадь круга рассчитывается по формуле: S = Pi*(R^2) или S=Pi*(D/2-N)^2,

• R – радиус круга, равный половине ее внутреннего диаметра;
• S — искомое значение;
• Pi — число «пи», которое обычно округляют до 3,14.

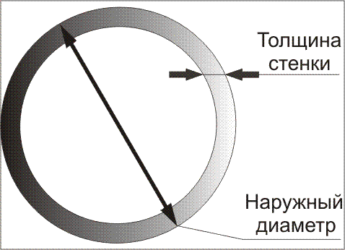

• D и N- наружный диаметр и толщина стенки трубы.

В качестве примера производим расчет площади внутреннего сечения круглого трубопровода с внутренним диаметром, в 100 мм.

Радиус, данной трубы, будет составлять 50 мм, или 0,05 м.

Площадь трубы будет равна 3,14 х 0,05^2 = 0,00785 м2.

Внимание: рассчитывая проходимость самотечных трубопроводов (например, бытовой канализации) принимайте в расчет не полное, а так называемое живое сечение потока, которое ограничено средним уровнем воды

• а) – полное сечение,
• б) – живое сечение потока в частично заполненной трубе,
• в) – живое сечение потока в лотке.

Все необходимые данные о внутреннем диаметре ВГП труб, которые применяются при монтаже внутренних коммуникаций, можно найти в ГОСТ 3262-75, по которому эти трубы изготавливаются.

Особенности труб с различными сечениями.

Трубы круглого сечения очень просто очищаются от образовавшегося осадка гидравлическим способом с использованием шаров и цилиндров

По мере того увеличения диаметра трубы круглого сечения, давление грунта и временной внешней нагрузки стремительно увеличиваются. Для уменьшения усилия в стенках труб, своду придают полуэллиптическое сечение.

Иногда может использоваться яйцевидная форма сечения, труба такого сечения способна высокие статические и динамические нагрузки, но такая трубы имеет и недостатки: для монтажа труб с таким сечением необходима большая высота канала и глубина заложения, чем для труб круглого сечения при одинаковой пропускной способности.

Кроме этого, в трубах эллиптического сечения намного быстрее образуется осадок, который отлаживается на стенках. В тех местах, где присутствуют плывуны и грунт очень влажный, могут использоваться трубы лотковой формы. Это позволяет прокладывать канализационные сети на меньшей глубине.

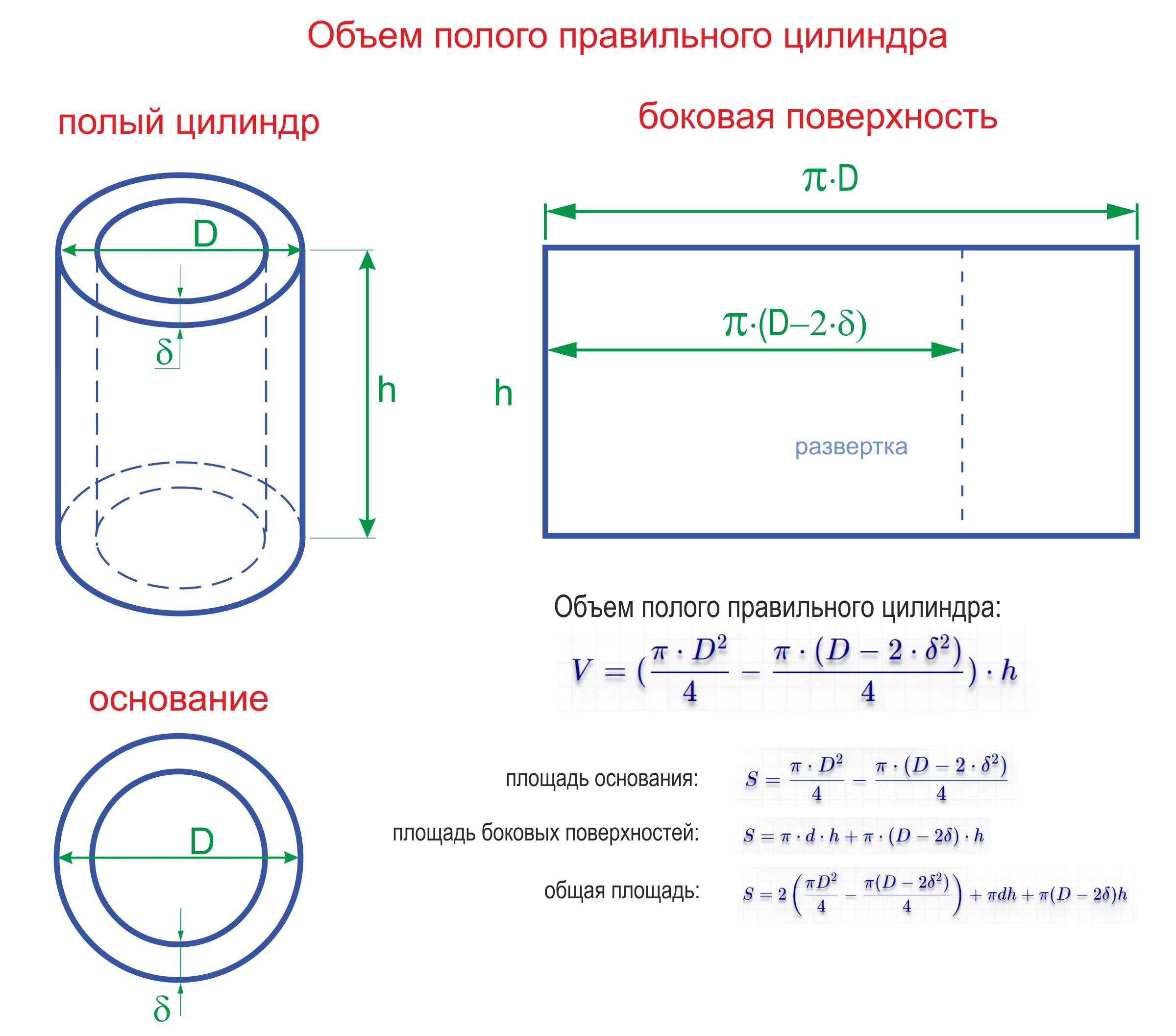

Формула расчета боковой поверхности трубы

Чтобы найти боковую площадь цилиндра, перемножаем радиус и длину, полученное значение умножаем на два, а потом — на число «Пи», получаем искомую величину. При желании можно рассчитать поверхность одного метра, ее потом можно умножать на нужную длину.

Для примера рассчитаем наружную поверхность куска трубы длиной 5 метров, с диаметром 12 см. Для начала высчитаем диаметр: делим диаметр на 2, получаем 6 см. Теперь все величины надо привести к одним единицам измерения. Так как площадь считается в квадратных метрах, то сантиметры переводим в метры. 6 см = 0,06 м. Дальше подставляем все в формулу: S = 2 * 3,14 * 0,06 * 5 = 1,884 м2. Если округлить, получится 1,9 м2.

Расчет веса стальной трубы

Если вы не профессионал по трубам, но вам потребовалось узнать, сколько будет весить стальная труба, то не стоит отчаиваться. Вы сможете произвести расчет веса трубы стальной прямоугольной или какой-либо другой с применением современных технологий в виде всемирной Сети, где вы сможете использовать онлайн-программы, в которых имеются таблицы расчета веса разных стальных труб.

Узнаем вес трубы по формуле

Если у вас выхода в Интернет нет, то для расчета удельного веса труб имеются формулы. Нужно знать, что принято считать вес одного метра трубы из стали в килограммах. Есть две формулы расчетов и практика показывает, что обе они эффективны и выдают результаты, которые мало чем друг от друга отличны. По формулам проводится расчет большего числа из типоразмеров труб, к примеру, вес круглой трубы стальной электросварной от трубы бесшовной ничем не отличается и зависит лишь от толщины стенки.

1. Вариант первой формулы: Мп = ((Ду – Тс)/40,5)*Тс. Ду – это диаметр трубы, указанный в миллиметрах, Тс – толщина ее стенки в миллиметрах, а Mn и будет итогом. Итог покажет вам, сколько весит в килограммах один метр трубы.

2. Вариант второй формулы: Мп = (Ду – Тс)*Тс*0,0246615. В этом случае Ду будет также само диаметром трубы в миллиметрах, Тс – толщиной стенки трубы в миллиметрах. Итог Mn покажет вес в килограммах одного метра погонного трубы.

Узнаем вес трубы с калькулятором по Интернету

В настоящее время насчитывается довольно большой сортамент стального металлопроката. Иногда возникают определенные трудности, если нужно узнать, к примеру, вес стальной трубы профильной. Приведенные выше формулы тут не подойдут, так как для того, чтобы узнать вес трубы квадратной стальной или той же профильной, потребуется учесть и сечение труб: прямоугольное или же квадратное. Для этого и есть программы, позволяющие легко вычислить нужный вес трубы. Калькулятор легко можно скачать из Интернета и у вас всегда будут при себе цифры по характеристикам труб с разными размерами. Чтобы воспользоваться калькулятором, нужно знать толщину стенки трубы и ее сечение. Найти такой калькулятор совсем нетрудно, для этого просто воспользуйтесь любым поисковиком.

Когда необходимы расчеты веса труб?

Основные причины тут следующие:

— чтобы высчитать прочность возведенной конструкции. Если из профильной или круглой трубы, к примеру, монтируется каркас модульного здания, то на основу будет давить и вес нагрузки полезной – проемов окон, людей в доме, мебели и тому подобное. Сюда также входит и вес верхних уровней каркаса. Довольно часто несущий скелет постройки весит намного больше, чем все, что находится в здании,

— по весу осуществляется закупка труб и другого металлопроката. Если не будете знать вес, то кладовщик никогда не согласится отмерять для вас рулеткой полтора километра труб магистральных,

— может возникнуть сложность при погрузке труб на автотранспорт, если вы не знаете их вес. С пластиковыми трубами намного легче, достаточно знать кубатуру и соизмерить ее с вместимостью автотранспорта, на котором будет проводиться перевозка. А вот при перевозке труб из стали все по-другому. Тут нужно рассчитать все точно, так как такие трубы весят раз в десять больше, и автотранспорт просто не сдвинется с места от перезагрузки.

Расчет веса стальной трубы Если вы не профессионал по трубам, но вам потребовалось узнать, сколько будет весить стальная труба, то не стоит отчаиваться. Вы сможете произвести расчет веса

Калькулятор труб онлайн, расчет размеров труб (масса и вес труб, объем внутреннего пространства, площадь поверхности и т.д.)

Поделиться ссылкой:

Выбор диаметра трубы

Выбор материала трубы

Полная версия онлайн сортамента труб

Характеристики трубы (трубопровода) с учетом длины:

Калькулятор позволяет определять исходя из:

• выбранной сортамента труб;
• выбранного диаметра и толщины стенки трубы;
• протяжности трубопровода, м;
• заданного запаса труб, %;
• длины одной трубы, м,

Следующие расчетные данные:

• общая протяженность трубопровода с учетом запаса, м;
• количество необходимых труб с учетом запаса (округленное в большую сторону), шт;
• вес трубопровода (Р, Н) с учетом запаса, массу всего трубопровода (М, кг) с учетом запаса (калькулятор веса и массы трубы онлайн);
• площадь наружной поверхности трубопровода (S, м 2 ) с учетом запаса ( калькулятор площади трубы онлайн );
• внутренний объем трубопровода (V, м 3 ) с учетом запаса ( калькулятор объема трубы онлайн ) ;
• вес трубы (Р, Н), массу трубы (М, кг);
• площадь наружной поверхности трубы (S, м 2 );
• внутренний объем трубы (V, м 3 ) .

В ходе выполнения программы формируется ссылка с данными расчета,с которой можно поделиться или сохранить для дальнейшей работы. Ниже приведены примеры ссылок.

Методики расчета:

Массы трубы рассчитывается, как:

М_трубы = М_1м.тр.*L, где

М_1м.тр. — теоретическая (нормируемая) масса 1 метра трубы, определяемая по данным сортамента на конкретную трубу. Данные определяются автоматически при выбору трубы. Подробнее про массу 1 метра трубы в калькуляторе «Сортамент труб онлайн».

L — длина трубы, м. Длина трубы задается вручную исходя из фактических данных. В случае отсутствия данных о фактической длине трубы можно воспользоваться справкой о длинах труб исходя из выбранного сортамента. Калькулятор труб автоматически формируется справку о длинах труб. При расчете параметров трубопровода вместо длины трубы (L) используется значение общей длины трубопровода с учетом запаса (L_{тр. с запасом}).

Данные о массе трубы (трубопровода) используется:

• • при заполнение документации (сметный расчетов, спецификации рабочей документации и т.д.);
  • при выполнении расчетов на прочность (сбор нагрузок);
  • при организации логистических операций, связанных с перевозкой труб.

Расчет веса трубы (трубопровода), Н:

Вес трубы рассчитывается, как:

P_трубы = P_1м.тр.*L, где

P _1м.тр. — вес 1 метра трубы, определяемая автоматический исходя из массы 1 метра трубы (см. выше). Данные определяются автоматически при выбору трубы. Подробнее про вес 1 метра трубы в калькуляторе «Сортамент труб онлайн».

L — длина трубы, м (см. выше).

Данные о весе трубы (трубопровода) используется:

Площадь наружной поверхности трубы рассчитывается, как:

S_трубы = S_1м.тр.*L, где

_{S 1м.тр.} — площадь наружной поверхности 1 метра трубы. Данные определяются автоматически при выбору трубы. Подробнее про площадь наружной поверхности 1 метра трубы в калькуляторе «Сортамент труб онлайн».

L — длина трубы, м (см. выше).

Данные о площади трубы (трубопровода) используется:

• • при расчете площади окраски трубы;
  • при расчете объема теплоизоляции;
  • при расчет объема других изоляционных материалов;

Внутренний объем трубы (трубопровода), м 3 :

Площадь наружной поверхности трубы рассчитывается, как:

V_трубы = V_1м.тр.*L, где

_{V 1м.тр.} — внутренний объем 1 метра трубы. Данные определяются автоматически при выбору трубы. Подробнее про внутренний объем 1 метра трубы в калькуляторе «Сортамент труб онлайн».

L — длина трубы, м (см. выше).

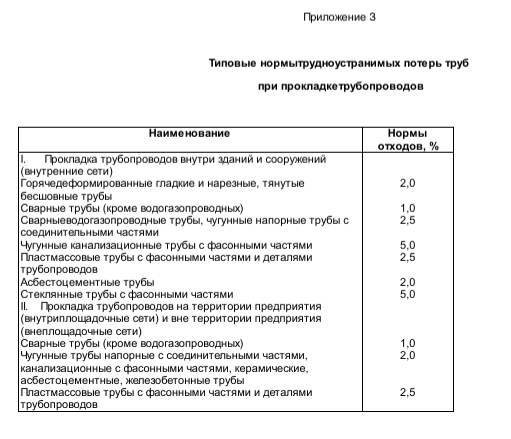

L_{тр. с запасом} =L*Z, где

L — длина трубы, м (см. выше).

Количество необходимых труб с учетом запаса:

N _{с запасом} =L_{тр. с запасом} /L, где

L_{тр. с запасом}— общая протяженность трубопровода с учетом запаса, м;

L — длина трубы, м (см. выше).

Количество труб (N _{с запасом}) автоматически округляется в большую сторону до целого количества труб.

Источник

Определение толщины стенки трубопроводов

8.22*.Расчетную толщину стенки трубопровода d, см, следует определять по формуле

При наличии продольных осевых сжимающих напряжений толщину стенки следует определять из условия

коэффициент надежности по нагрузке —внутреннему рабочему давлению в трубопроводе, принимаемый по табл. 13*,

обозначение то же, что в формуле (7),

наружный диаметр трубы, см,

обозначение то же, что в формуле (4),

коэффициент, учитывающий двухосное напряженное состояние труб, определяемый по формуле

продольное осевое сжимающее напряжение, МПа, определяемое от расчетных нагрузок и воздействий с учетом упругопластической работы металла труб в зависимости от принятых конструктивных решений.

Толщину стенки труб, определенную по формулам (12)и (13),следует принимать не менее1/140D_н, но не менее 3мм для труб условным диаметром 200мм и менее, и не менее 4мм —для труб условным диаметром свыше 200мм.

При этом толщина стенки должна удовлетворять условию (66) ,чтобы величина давления, определяемая по п. 13.16,была бы не менее величины рабочего (нормативного) давления.

Увеличение толщины стенки при наличии продольных осевых сжимающих напряжений по сравнению с величиной, полученной по формуле (12) ,должно быть обосновано технико-экономическим расчетом, учитывающим конструктивные решения и температуру транспортируемого продукта.

Полученное расчетное значение толщины стенки трубы округляется до ближайшего большего значения, предусмотренного государственными стандартами или техническими условиями. При этом минусовый допуск на толщину стенки труб не учитывается.

Проверка прочности и устойчивости подземных и наземных (в насыпи) трубопроводов

8.23.Подземные и наземные (в насыпи) трубопроводы следует проверять на прочность, деформативность и общую устойчивость в продольном направлении и против всплытия.

8.24.Проверку на прочность подземных и наземных (в насыпи) трубопроводов в продольном направлении следует производить из условия

Определение толщины стенки трубопроводов Определение толщины стенки трубопроводов 8.22 * . Расчетную толщину стенки трубопровода d, см, следует определять по формуле При наличии продольных осевых сжимающих напряжений толщину

Как рассчитать площадь сечения трубы – простые и проверенные способы

Произвести расчет сечения трубы довольно просто, ведь для этого есть ряд стандартных формул, а также многочисленные калькуляторы и сервисы в интернете, которые могут выполнить ряд простых действий. В данном материале мы расскажем о том, как рассчитать площадь сечения трубы самостоятельно, ведь в некоторых случаях нужно учитывать ряд конструкционных особенностей трубопровода.

Формулы вычислений

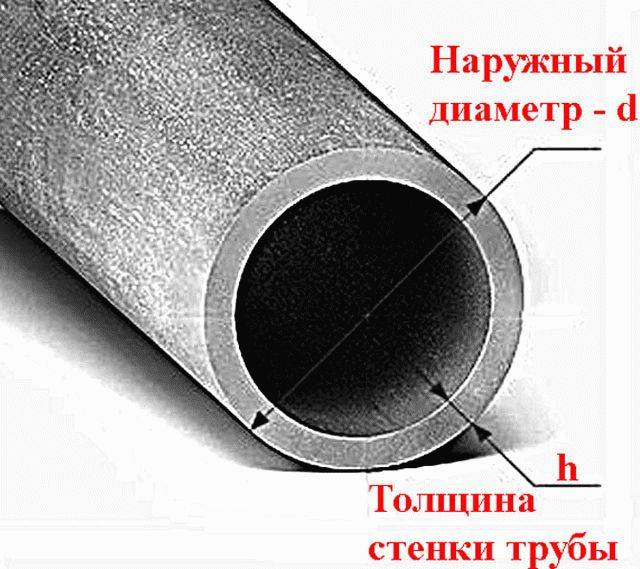

При проведении вычислений нужно учитывать, что по существу трубы имеют форму цилиндра. Поэтому для нахождения площади их сечения можно воспользоваться геометрической формулой площади окружности. Зная внешний диаметр трубы и значение толщины его стенок, можно найти показатель внутреннего диаметра, который понадобится для вычислений.

Стандартная формула площади окружности такова:

π – постоянное число, равное 3,14;

R – величина радиуса;

S – площадь сечения трубы, вычисленная для внутреннего диаметра.

Порядок расчета

Поскольку главная задача – это найти площадь проходного сечения трубы, основная формула будет несколько видоизменена.

В результате вычисления производятся так:

D – значение внешнего сечения трубы;

N – толщина стенок.

Примите к сведению, что, чем больше знаков в числе π вы подставите в расчеты, тем точнее они будут.

Приведем числовой пример нахождения поперечного сечения трубы, с наружным диаметром в 1 метр (N). При этом стенки имеют толщину в 10 мм (D). Не вдаваясь в тонкости, примем число π равным 3,14.

Итак, расчеты выглядят следующим образом:

S=π×(D/2-N) 2 =3,14×(1/2-0,01) 2 =0,754 м 2 .

Физические характеристики труб

Также в процессе проектирования трубопроводов стоит учитывать химические свойства рабочей среды, а также ее температурные показатели. Даже если вы знакомы с формулами, как найти площадь сечения трубы, стоит изучить дополнительный теоретический материал. Так, информация относительно требований к диаметрам трубопроводов под горячее и холодное водоснабжение, отопительные коммуникации или транспортировку газов, содержатся в специальной справочной литературе. Значение имеет также сам материал, из которого произведены трубы.

Таким образом, определение площади сечения трубы является очень важным, однако, в процессе проектировки нужно обращать внимание на характеристики и особенности системы, материалы трубных изделий и их прочностные показатели
