Основные методы расчетов системы вентиляции

Подбор сечения воздуховода

Теперь, когда мы посчитали воздухообмен, можем выбрать схему реализации системы вентиляции и произвести расчет воздуховодов системы вентиляции.

В системах вентиляции используют два типа жестких воздуховодов – круглые и прямоугольные. В прямоугольных воздуховодах, для уменьшения потерь давления и снижению шума, соотношение сторон должно не превышать значение три к одному (3:1). При выборе сечения воздуховодов нужно руководствоваться тем, что скорость в магистральном воздуховоде должна быть до 5 м/с, а в ответвлениях до 3 м/с. Рассчитать размеры сечения воздуховода можно определяются по диаграмме приведенной ниже.

Диаграмма зависимости сечения воздуховодов от скорости и расхода воздуха

На диаграмме горизонтальные линии отображают значение расхода воздуха, а вертикальные линии – скорость. Косые линии соответствуют размерам воздуховодов.

Подбираем сечение ответвлений магистрального воздуховода (которые заходят непосредственно в каждую комнату) и самого магистрального воздуховода для подачи воздуха расходом L=360 м3/час.

Если воздуховод с естественной вытяжкой воздуха, то нормируемая скорость движения воздуха в нем не должна превышать 1м/час. Если же воздуховод с постоянно работающей механической вытяжкой воздуха, то скорость движения воздуха в нем выше и не должна превышать 3 м/с (для ответвлений) и 5 м/с для магистрального воздуховода.

Подбираем сечение воздуховода при постоянно работающей механической вытяжке воздуха.

Слева и справа на диаграмме обозначены расходы, выбираем наш (360 м3/час). Далее, движемся по горизонтали до пересечения с вертикальной линией соответствующей значению 5 м/с (для максимального воздуховода). Теперь, по линии скорости опускаемся вниз до пересечения с ближайшей линией сечения. Получили, что сечение нужного нам магистрального воздуховода 100х200 мм или Ø150 мм. Для подбора сечения ответвления движемся от о расхода 360 м3/час по прямой до пересечения со скоростью 3 м3/час. Получаем сечение ответвления 160х200 мм или Ø 200 мм.

Эти диаметры будут достаточными при установке только одного вытяжного канала, например на кухне. Если же в доме будет установлено 3 вытяжных вентканала, например в кухне, санузле и ванной комнате (помещения с самым загрязненным воздухом), то суммарный расход воздуха, который нужно отвести мы делим на количество вытяжных каналов, т.е. на 3. И уже на эту цифру подбираем сечение воздуховодов.

По данному графику подобрать сечения на такие небольшие расходы довольно сложно. Мы считаем их в специальной программе. Поэтому, если нужно – спрашивайте, посчитаем.

Естественная вытяжка воздуха. Данная диаграмма подходит только для подбора сечений механической вытяжки. Естественная вытяжка подбирается вручную или же с использованием программ подбора сечений. Опять же, спрашивайте, посчитаем.

Примечание: В нашем примере его не было, но особое внимание следует обратить на помещение плавательного бассейна, когда оно есть в доме. Бассейн это помещение с избыточным количеством влаги и при расчете необходимого воздухообмена требуется индивидуальный подход

Из практики могу сказать, что расход получается не менее восьми крат. Это довольно большой расход и если учесть, что температура приточного воздуха должна быть на 1-2°С выше температуры воды в бассейне, то затраты на нагрев воздуха в зимний период очень велики. Поэтому для помещений плавательных бассейнов более логично использовать системы осушения воздуха. Эти системы работают по такой схеме – осушитель забирает влажный воздух из помещения, пропуская через себя, удаляет из него влагу (путем его охлаждения), после подогревает до заданной температуры и подает назад в помещение. Так же, существуют системы осушения воздуха с возможностью подмеса свежего воздуха.

Схема вентиляции сугубо индивидуальна для каждого дома и зависит от архитектурных особенностей дома, от пожеланий заказчика и т.д. Между тем, есть некоторые условия, которые необходимо соблюдать, и они касаются всех схем без исключения.

Помещения детских дошкольных организаций

Обеспечение требуемых норм воздухообмена в дошкольных организациях является базовым условием здоровья и нормальной умственной активности малышей. Однако при обеспечении вентиляции необходимо исключать возможность возникновения сквозняков, учитывая это требование, проветривание в детских дошкольных организациях осуществляется в соответствии с распорядком дня учреждения.

Согласно нормам, обозначенным в СНиП 41.21-2003, для обеспечения проветривания кратность воздухообмена в классе для занятий, раздевалке, игровой комнате и в спальне для детей в возрасте до 2 лет должна составлять 1,5 ед/час. Более строгие требования предъявляются при обеспечении полной замены в области умывальника, туалета, медицинского пункта и кухни, для которых этот показатель составляет 2-3 ед/час.

Как правильно сделать вентиляцию частного дома своими руками?

Для изготовления и монтажа системы вентиляции частного дома необходимо принять решение, какая система наиболее эффективна для данного здания.

Другими словами в проекте предусматриваются вентиляционные каналы, которые производят воздухообмен за счет законов физики, которые заставляют теплые воздушные массы выходить из помещения, поднимаясь вверх, а холодные поступать в помещения здания через оконные и дверные проемы. В этом случае не предусматривается дополнительное вентиляционное оборудование, что значительно экономит средства застройщика, но не исключает попадания посторонних запахов и различных микроэлементов и пыли вместе с уличным воздухом. Эффективность работы в этом случае будет ощутимо зависеть от погодных условий и климатических особенностей региона строительства.

Часто применяется приточная система, которая предполагает подачу насосом наружного воздуха в специальные фильтры. После очистки воздух нагревается до необходимой температуры, производится регулировка его влажности и осуществляется подача в помещения.

Вытяжная система аналогична приточной с той разницей, что насос не подает наружный воздух, а выводит воздух из помещений на улицу через вентиляционные шахты.

Наиболее подходящей для современных домов с площадью равной 300 – 500 м2 является система вентиляции, которая совмещает свойства приточно-вытяжной с рекуператором. Другими словами создаётся система полностью регулирующая подачу воздуха, его обработку и распределение в помещения дома, вывод отработанного воздуха наружу и частичную смесь теплого воздуха с наружным (рекуперацию) для снижения затрат на его нагревание.

После выбора системы вентиляции частного дома можно на основании сделанных расчетов закупать материалы и монтировать оборудование. Самым рациональным будет закрепить основную вытяжную трубу на одной из внутренних несущих стен, а от неё развести вентиляционные каналы по всем помещениям этажа. Материал труб для вентканалов может быть самым разнообразным. Не стоит забывать, что в совсем недалеком прошлом их сбивали из деревянных досок, а в наши дни наиболее практичным материалом стали пластиковые трубы. Их вес позволяет закрепить трубы в любом удобном месте, они не подвержены коррозии, их легко монтировать, и они сравнительно дешевы.

Рынок предлагает огромный выбор фильтров, но наиболее рационально использовать комбинированные фильтры, состоящие из двух компонентов – для частиц пыли и для газов. Они не допускают проникания в жилые помещения ни твердых частиц содержащихся в воздухе, ни запахов смога, разлагающихся органических частиц, запахов пищи и дыма.

Из всех образцов рекуператоров предлагаемых производителями для вентиляции частного дома наиболее подходит рекуператор пластинчатого типа. Он очень прост в установке, что позволит все работы по монтажу выполнить своими руками, простая конструкция и отсутствие динамических нагрузок от вращающихся или двигающихся деталей исключает поломки, не требует подачи электроэнергии и имеет прекрасный КПД.

Калориферы для вентиляции частного дома необходимо подбирать таким образом, чтобы они обеспечивали необходимую расчетную температуру подаваемого воздуха и были достаточно экономичными в потреблении энергии. Питанием может служить не только электроэнергия, но и природный газ, что поможет экономить затраты на содержание и эксплуатацию всей системы.

Местом для установки вентиляторов может служить чердачное помещение или технический этаж. Основным показателем вентиляторов является его мощность, которая определяется расчетом

При выборе стоит особое внимание обратить на показатели шума

Производя монтаж системы вентиляции частного дома, нужно продумать каким образом, она будет задекорирована. Оптимальным вариантом будет спрятать все воздуховоды и оборудование над потолком. Если дом имеет несколько этажей, то можно использовать подвесные потолки типа «Армстронг». При правильном сочетании элементов потолка и диффузоров они могут придать помещению стиль и оригинальность.

Правильное оборудование воздуховодов

Короба из оцинковки могут быть круглой, квадратной и прямоугольной формы. Трубы чаще ставят для организации приточного потока в производственных и общественных помещениях. Для монтажа используются хомуты, крепящиеся к перекрытию шпильками. Прямоугольные короба подвешивают на жестких траверсах, где высота регулируется контрольной гайкой. Обязательно делаются резиновые прокладки.

Гибкие воздуховоды длиной до 5 м прокладывают без промежуточных опор, трубопроводы большей длины фиксируют подвесами, хомутами на шпильках во избежание прогиба. Несмотря на гибкость, для таких магистралей есть определенные радиусы, больше которых поворачивать трассу не рекомендуется.

Расчет приточно вытяжной вентиляции

ВОЗДУХОНАГРЕВАТЕЛЬ

В условиях климата средней полосы, воздух, поступающий в помещение необходимо подогревать. Для этого устанавливают приточную вентиляцию с обогревом входящего воздуха.

Нагрев теплоносителя осуществляется различными путями – электро калорифером, впуск воздушных масс около батарейного или печного отопления. Согласно СН и П температура входящего воздуха должна быть не менее 18 гр. цельсия.

Соответственно мощность воздухонагревателя рассчитывается в зависимости от самой низкой ( в данном регионе) уличной температуры. Формула для расчета максимальной температуры нагрева помещения воздухонагревателем:

Расчет эквивалентного диаметра воздуховодов

Эквивалентный диаметр прямоугольного воздуховода вычисляется по формуле:

Dэкв_пр = 2·А·В / (А+В), где А и В — ширина и высота прямоугольного воздуховода.

Например, эквивалентный диаметр воздуховода 500×300 равен 2·500·300 / (500+300) = 375 мм. Это означает, что круглый воздуховод диаметром 375 мм будет иметь такое же аэродинамическое сопротивление, что и прямоугольный воздуховод 500×300 мм.

Эквивалентный диаметр квадратного воздуховода равен стороне квадрата:

Dэкв_кв = 2·А·А / (А+А) = А.

И этот факт весьма интересен, ведь обычно чем больше площадь сечения воздуховода, тем ниже его сопротивление. Однако круглая форма сечения воздуховода имеет наилучшие аэродинамические показатели. Именно поэтому сопротивление квадратного и круглого воздуховодов равны, хотя площадь сечния квадратного воздуховода на 27% больше площади сечения круглого воздуховода.

В общем случае формула для эквивалентного диаметра воздуховода выглядит следующим образом:

Dэкв = 4·S / П, где S и П — соответственно, площадь и периметр воздуховода.

Используя эту формулу можно подтвердить правильность вышеприведённых формул для прямоугольного и квадратного воздуховодов, а также убедиться в том, что эквивалентный диаметр круглого воздуховода равен диаметру этого воздуховода:

Dкругл = 4·π·R2 / 2·π·R = 2R = D.

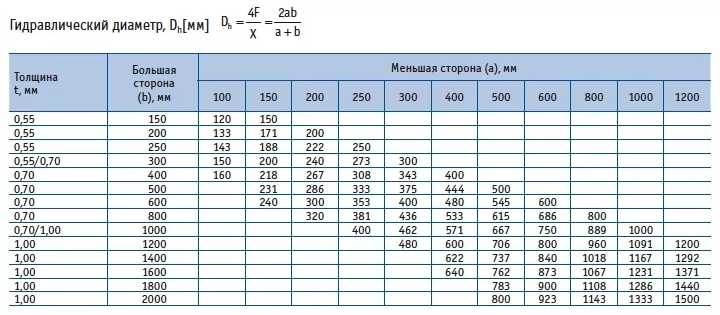

Кроме того, для расчета может помочь таблица эквивалентного диаметра воздуховодов

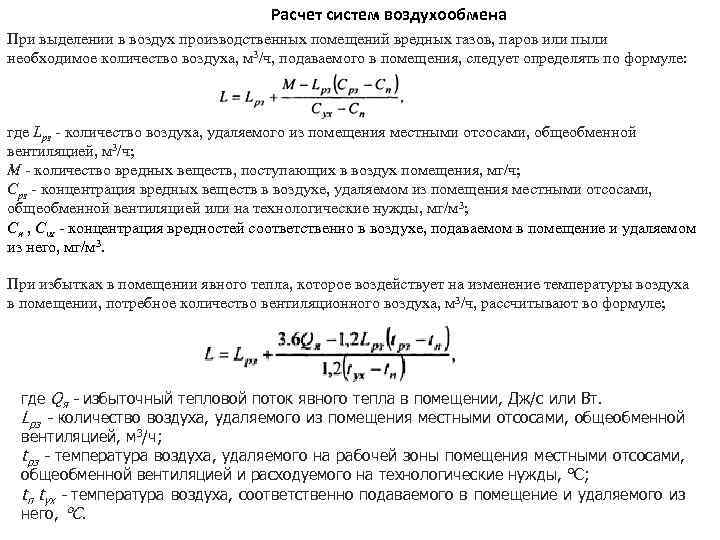

Расчёт воздухообмена на удаление вредностей

Расчёт воздухообмена на удаление вредностей, как правило, применяется на производствах с выбросами вредных веществ в помещение. Однако это может быть и расчёт на удаление влагоизбытков, например, в бассейне. Суть его заключается в том, чтобы разбавить концентрацию того или иного вещества до допустимых значений. Значения предельных концентраций для различных веществ приведены в ГН 2.2.5.3532-18 «Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны».

Например, в частном доме бассейн площадью 15 м2 испаряет 4,3 кг/ч (4300 г/ч) воды. Влагосодержание наружного воздуха зимой составляет 0,5 г/кг, летом — 11 г/кг, а требуемое влагосодержание в помещении бассейна составляет 13 г/кг.

Таким образом, зимой наружный воздух способен поглотить 13-0,5=12,5г/кг влаги из помещения бассейна. Для отвода 4,3 кг/ч воды нужен расход воздуха, равный 4300/12,5=344 кг/ч или, учитывая среднюю плотность воздуха 1,2 кг/м3, получим расход 344/1,2=287 м3/ч.

В летнее время наружный воздух способен поглотить лишь 13-11=2 г/кг влаги. Для отвода 4,3 кг/ч воды потребуется расход воздуха 4300/(2·1,2) ≈ 1800 м3/ч. Дальнейший расчёт системы следует вести по наибольшему расчётному расходу, то есть исходя из 1800 м3/ч.

Административные и бытовые здания

Как уже упоминалось, показатели кратности имеют различные значения для разных зданий, при этом в части случаев эксплуатация систем обеспечения ротации воздушных масс, предусматривает использование естественной вентиляции и в холодное время года. При этом, в части используемых помещений, например душевых и уборных вытяжная система вентиляции должна работать более интенсивно, чем система подачи свежего кислорода в комнатах общего назначения. Так, параметры ежечасно удаляемого из помещений душевых воздуха с паром должна исходить из расчета 75 м³/ч из расчета на 1 сетку, а при организации удаления загрязненного воздуха из уборных из расчета 25 м³/ч на 1 писсуар и 50 м³/ч на 1 унитаз.

Таблица кратности для торговых помещений.

При обеспечении смены воздуха в кафе организация системы вентиляции и кондиционирования должна обеспечить кратность замены воздуха в приточной системе на уровне 3 ед/ч, для системы вытяжки этот показатель должен составлять 2 ед/час. Расчет системы полной замены воздуха в торговом зале зависит от типа используемой вентиляции. Так, если при наличии вентиляции приточно-вытяжного типа кратность замены воздуха определяется расчетным путем для всех типов торговых залов, то при обустройстве сооружения вытяжкой, не обеспечивающей приток воздуха, кратность воздухообмена должна составлять 1,5 ед/ч.

Таблица кратности для помещений кафе

При использовании помещений, обладающих большим количеством пара, влаги, тепла или газа, расчет воздухообмена может вестись исходя из имеющегося избытка. Для того, чтобы рассчитать воздухообмен по теплоизбыткам используется формула (4):

где Qпом – количество выделяемой в помещение теплоты;
ρ – плотность воздуха;
c — теплоемкость воздуха;
t вывод — температура воздуха, удаляемого при помощи вентиляции;
t подав — температура воздуха, подаваемого в помещение.

Организация системы обмена воздуха в котельной исходит из типа используемого котла и должна обеспечивать 1-3 кратную замену всего объема кислорода в течение часа.

11.2 Решение

Ниже приведен подробный расчет расхода воздуха в конвективном потоке, восходящем над кухонной плитой. Результаты расчета остального кухонного оборудования сведены в таблице 5.

11.2.1 Гидравлический диаметр поверхности кухонного оборудования расчитываем по формуле ():

11.2.2 Долю конвективных тепловыделений кухонного оборудования определяем по формуле ():

Q_к = 14,5·200·0,5·0,6 = 870 Вт.

11.2.3 Расход воздуха в конвективном потоке над кухонным оборудованием на уровне местного отсоса определяем по формуле ():

L_кi = 0,005·8701/3·(1,1 + 1,7·0,747)5/3·1 = 0,201 м3/с

Расход воздуха, удаляемого местным отсосом, определяем по формуле ():

L_o = (0,201·3 + 0,056·2 + 0,203·2)·(1,25/0,8) = 1,750 м3/с или 6300 м3/ч.

Кратность воздухообмена помещения горячего цеха 6300/(6·8·3) = 44 1/ч превышает 20 1/ч. В соответствии с , общеобменная вытяжка не требуется, следовательно, L_в = 0 м3/ч.

Расход воздуха, поступающего из смежных помещений, принят в размере 60 % от объемного расхода воздуха, удаляемого местными отсосами, и составляет L_c = 3780 м3/ч.

Массовый расход воздуха, подаваемого в помещение горячего цеха, определяем по формуле ():

G_п = L_oρ – L_сρ_с = 6300·1,165 — 3780·1,185 = 2861 кг/ч или 0,795 кг/с,

где ρ = 1,165 кг/м3 при t_о = 30 °С;

ρ_с = 1,185 кг/м3 при t_c = 25 °С.

11.2.4 Если горячий цех и торговый зал непосредственно сообщаются между собой, вентиляция помещения горячего цеха и торгового зала решаются совместно.

При расчетах вентиляции температура в горячем цехе принимается на 5 °С выше наружной (параметры А []), но не более 27 °С; для торгового зала выше на 3 °С, но не более 25 °С.

Тепловыделения в залах следует принимать 116 Вт на одного посетителя (включая 30 Вт скрытого тепла от пищи).

Минимальное количество наружного воздуха на одного посетителя принимается 40 м3/ч в залах для некурящих и 100 м3/ч в залах для курящих; для помещений горячих цехов — 100 м3/ч на одного работающего [].

Расчет вентиляции отдельно стоящих предприятий общественного питания следует выполнять для летнего, переходного (t_нар = 10 °С) и зимнего периодов — с целью выявления теплового баланса с учетом теплопотерь и необходимости регулирования производительности вентиляционных установок.

Температуру приточного воздуха в зимний период принимают от 16 °С до 18 °С.

В результате расчетов определяют:

— расход воздуха, удаляемого местными отсосами, который в данном примере расчета составил 6300 м3/ч;

— массовый расход воздуха, подаваемый для компенсации удаляемого воздуха по расчету (см. 11.2.3) равен 6300·1,165 = 7340 кг/ч.

Количество удаляемого местными отсосами воздуха компенсируется:

— перетоком из торгового зала в пределах до 60 %; в данном примере принимаем L_с = 6300·0,6 = 3780 м3/ч или G_с = 3780·1,185 = 4479 кг/ч (1,244 кг/с);

— подачей остального воздуха отдельной приточной установкой G_пp = 7340 — 4479 = 2861 кг/ч (0,795 кг/с).

Распределение количества перетока и приточного воздуха уточняется на компенсацию явных тепловыделений в помещении горячего цеха, Вт, которые поступают от оборудования Q_об, освещения Q_ocв людей Q_л.

Величину Q_об определяют аналогично Q_к по явным тепловыделениям от установленной мощности оборудования () в размере 50 % и коэффициента одновременности К_о = 0,6 ():

Q_об = (14,5·200·3 + 5·35·2 + 9·330·2)×0,5·0,6 = 4500 Вт;

Q_л (7 человек) = 7·100 = 700 Вт;

Q_ocв = 48·20 = 960 Вт.

Суммарные теплопоступления в помещении горячего цеха:

ΣQ_явн = 6160 Вт.

Считается, что конвективная часть тепловыделений кухонного оборудования улавливается местными отсосами, а лучистая — поступает в помещение. Вследствие отсутствия более точных данных явные тепловыделения кухонного оборудования делят на конвективные и лучистые в пропорции 1:1.

Далее рассчитываем температуру горячего цеха в летний период из расчета подачи воздуха приточной установкой с температурой t_н = 22,6 °С. Для этого составим уравнение энергетического баланса помещения:

Q_явн = G_прс_р(t_кух — t_н) + G_cc_р(t_кух — t_с);

Здесь G_пр, G_c — соответственно массовый расход воздуха, подаваемого отдельной приточной установкой, и переточного воздуха, кг/с;

с_р — удельная теплоемкость воздуха, равная 1005 Дж/(кг·°С).

Отсюда

что меньше 27 °С и на 26,4 — 22,6 = 3,8 °С < 5 °С выше температуры наружного воздуха. Расчет закончен.

При превышении температурой t_кух допустимого значения необходимо увеличить расход воздуха, подаваемого отдельной приточной установкой, и соответственно сократить расход переточного воздуха. В случае если этого недостаточно, следует охладить воздух, подаваемый отдельной приточной установкой, для поддержания заданной температуры воздуха в помещении.

Массовый баланс воздуха:

7340 = 4479 + 2861 кг/ч.

Расчёт вентиляции в частном доме

Расчёт вентиляции должен производиться профессионалами на этапе проектирования жилых, административных и производственных зданий. При эксплуатации специализированных помещений (вредные цеха, лаборатории), в расчёт необходимо принимать вредные вещества и их ПДК.

При строительстве частного дома расчёты вентиляции упрощаются и их можно выполнить самостоятельно, зная методику. В этой статье мы рассмотрим методику, основанную на приложении “Ж” СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01-2003). Данная методика учитывает удельные нормы воздухообмена, которые рассчитываются двумя способами:

1) По нормируемой кратности воздухообмена;

2) По нормируемому удельному расходу приточного воздуха.

При получении результатов по каждому способу расчёта, принимается во внимание наибольшее значение. Теперь ознакомимся более детально с указанными выше способами расчёта

Теперь ознакомимся более детально с указанными выше способами расчёта.

2.1 Нормируемая кратность воздухообмена:

Кратность воздухообмена — определяет кол-во раз, которое воздух в помещении успеет полностью обновиться в течение одного часа.

То есть, если кратность воздухообмена равна 1 (ч-1), это значит что за час воздух полностью обновится в указанном помещении, если 0,5 (ч-1) — только половина объёма воздуха в помещении будет заменена свежим.

Кратности воздухообмена для различных помещений представлены в таблице 9.1 СП 54.13330.2011, также эта таблица, но на мой взгляд, в более удобном виде есть в СТО НП «АВОК» 2.1-2008 (Данный стандарт одобрен и рекомендован Госстроем России, и по сути упорядочивает информацию из российских и зарубежных нормативных документов):

Таблица 1 – Нормы минимального воздухообмена в помещениях жилых зданий:

Для того, чтобы рассчитать расход приточного воздуха, используем формулу:

L = V × n   (формула №1)

V – объём помещения, м3;

n – кратность воздухообмена, ч-1;

2.2 Нормируемый удельный расход приточного воздуха

Этот способ расчёта предлагает использовать две формулы:

L = A × k    (формула №2)

A – площадь помещения, м2;

k – нормируемый расход приточного воздуха на 1 м2, м3/(ч⋅м2);

L = N × m    (формула №3)

N – число людей;

m – нормируемый удельный расход приточного воздуха на 1 человека, м3/ч;

Если площадь помещения на одного проживающего меньше 20 м2, то используем формулу №2, если больше — формулу №3.

2.3 Пример расчёта минимального нормируемого воздухообмена

Обозначим несколько принципов, которые будут необходимы в расчётах:

• 1 — Приток воздуха осуществляется через жилые помещения;
• 2 — Удаление воздуха происходит через ванную, туалет, кухню;
• 3 — Соблюдается баланс воздухообмена: приток воздуха равен оттоку.

Пример №1:

Общая площадь квартиры F_общ = 100 м2. Площадь жилых помещений F_жил = 70 м2. Кухня оснащена 4-конфорочной газовой плитой. В квартире постоянно проживает 4 человека.

1) Определение объёма притока:

а) По кратностям:

Используем формулу №1:

L = V × n   (формула №1)

V = S × h = 100 × 3,0 = 300 м3;

n = 0,35 в соответствии с таблицей №1;

L = 300 × 0,35 = 105 м3/ч

Для расчёта используем полный объём помещения, а не только объём жилых зон

б) По удельному расходу приточного воздуха:

Определяем заселённость – 100/4 = 25 м2/чел. (> 20 м2/чел), соответственно используем формулу №3:

L = N × m   (формула №3)

N = 4 человека, m = 30 м3/ч·чел. (по таблице 1)

L = 4× 30 = 120 м3/ч

Выбираем наибольшее значение, соответственно минимальный объём приточного воздуха составляет — 120 м3/ч

2) Определение объёма вытяжки:

Вытяжка осуществляется через кухню, ванную и туалет. Параметры для этих помещений определяем по таблице №1:

L_кухни = 90 м3/ч
L_ванной = 25 м3/ч
L_{туалета} = 25 м3/ч
L_{вытяжки} = 90 + 25 + 25 = 140 м3/ч

Мы видим, что объём вытяжного воздуха получился больше приточного, поэтому для соблюдения баланса воздушных масс увеличиваем объём приточного воздуха, и он становится равным: L_{притока} = L_{вытяжки} = 140 м3/ч

Пример №2:

Оставим все данные, как в примере №1, но увеличим число проживающих до 6 человек.

1) Определение объёма притока:

а) Расчёт по кратностям не изменился: L = 105 м3/ч

б) По удельному расходу приточного воздуха:

Определяем заселённость – 100/6 = 16,67 м2/чел. (< 20 м2/чел), соответственно используем формулу №2:

L = A × k    (формула №2)

A – площадь жилых помещений, по условию равна 70 м2, k – нормируемый расход приточного воздуха — 3 м3/(ч⋅м2)

L = 70 × 3 = 210 м3/ч

2) Определение объёма вытяжки:

L_{вытяжки} = 90 + 25 + 25 = 140 м3/ч (остался прежним)

Мы видим, что в данном случае объём приточного больше объёма удаляемого воздуха, поэтому для соблюдения баланса увеличиваем объём вытяжки и получаем:

L_{притока} = L_{вытяжки} = 210 м3/ч
