Как рассчитать сопротивление грунта под фундамент

Таблица средней несущей способности различных грунтов

Далее следует таблица с указанием средних цифр несущей способности или, как её ещё называют, расчетного сопротивления разных типов грунта в кгс/см².

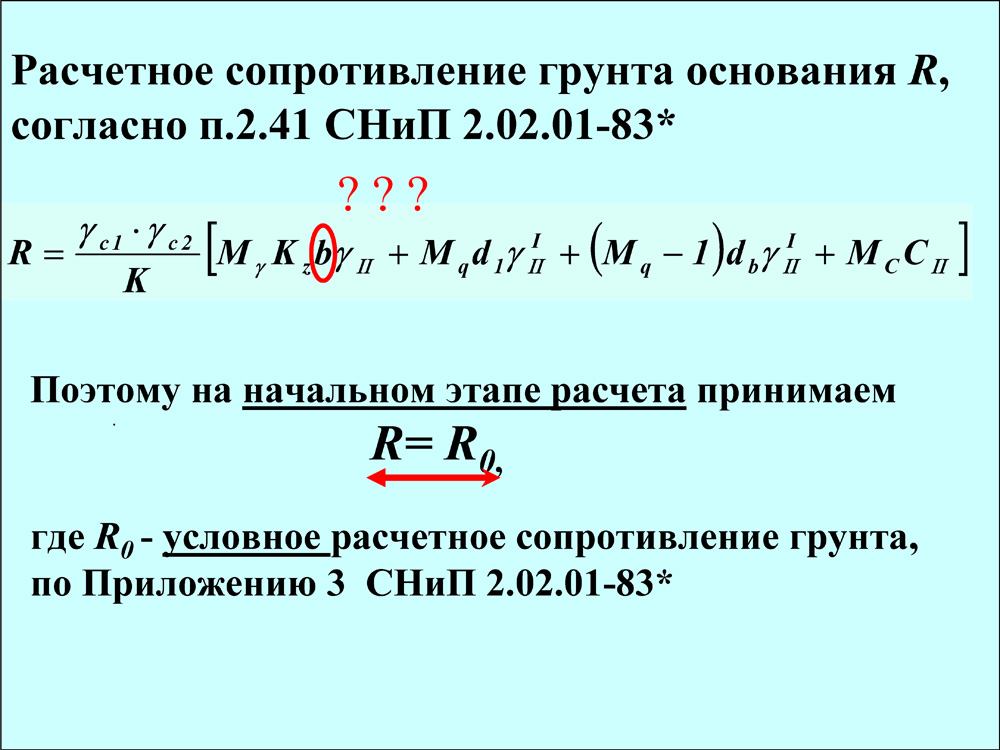

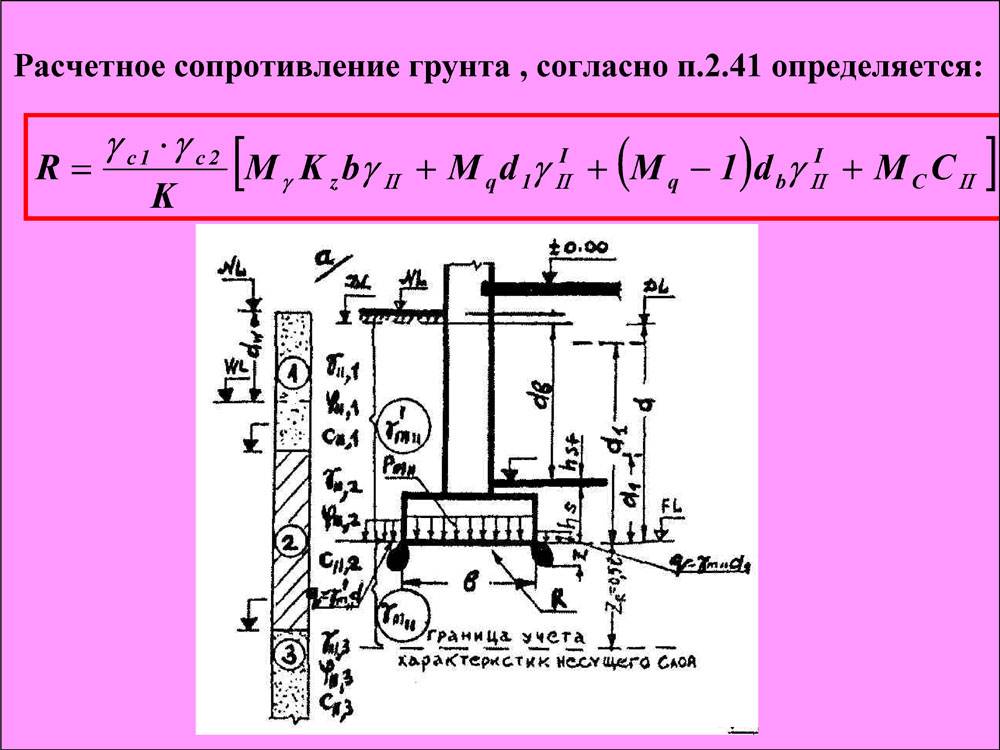

Более точные расчеты с учётом всех коэффициентов, которые отображают влияние каждого существующего в реальных условиях фактора, можно выполнить следуя рекомендациям в нормативном своде правил за 2011 год СП 22.13330.2011 с названием Основания зданий и сооружений. Это официальное издание более старого стандарта СНиП 2.02.01-83*, выполненное научно-исследовательским институтом имени Н.М. Герсеванова.

В приведенной таблице отображены усреднённые результаты расчётов, проведенных с использованием формул и данных, основанных на описанном выше своде правил 2011 года.

Здесь можно видеть, что существует достаточно большой разброс в показателях сопротивления грунта. Это обусловлено в первую очередь влажностью почвы, которая непосредственно зависит от уровня залегания грунтовых вод.

Если нужно получить цифры в МПа или в Н/см², то можно перевести указанные в таблице значение согласно установленным соотношениям величин.

• 1 кгс/см² = 0,098 МПа или 1 МПа = 10,2 кгс/см²
• 1 кгс/см² = 9.8 Н/см² или 1 Н/см² = 0.102 кгс/см²

Для удобства существует также таблица, где указаны средние цифры расчетного сопротивления грунта в Н/см²

Аналогичная проблема с таблицами подобного рода — очень существенное различие между минимальными и максимальными значениями. В общем случае рекомендуется брать минимальные показатели, которые указаны в табличных данных. Для примера разместим ещё одну таблицу, наглядно иллюстрирующую подход зарубежных специалистов к обнародованию данных своих исследований.

Очевидно, что табличные цифры используются, как правило, теми, кто принял решение не заказывать профессиональное геологическое исследование почвы на своём участке. Поэтому имеет смысл давать показатели с запасом, чтобы при самостоятельных расчетах, даже если в них закрадется небольшая погрешность, это не привело к непоправимым последствиям.

В то же время даже при значительном запасе по прочности не факт, что конструкция здания будет достаточно стабильно стоять на основании в течение десятков лет. За такой срок качество грунта может измениться, если не были соблюдены соответствующие меры по защите фундамента от скопления осадочных вод. Для этих целей обязательно следует изготавливать отмостку с хорошей гидроизоляцией и дренажную систему по периметру постройки для централизованного сбора стоков.

Что такое несущая способность грунта

Перед тем как заливать фундамент, рекомендуется проверить несущую способность грунта

Предел несущей способности должен быть больше действующей нагрузки на основание. Условный расчет делают на выбранную единицу площади так, чтобы не происходили деформации в почве и здании. Геологические изыскания проводят для определения вида грунта путем взятия проб из скважин на месте строительства.

Несущая характеристика зависит от обстоятельств и факторов:

• типа почвы;
• толщины слоя, глубины его залегания и напластования различных видов;
• свойств нижнего пласта под исследуемым грунтом;
• отметки стояния почвенной жидкости;
• глубины, на которую промерзает земля;
• плотности основания.

Грунтовая влага меняет свойства почвы, поэтому одну породу характеризуют по-разному в зависимости от насыщения жидкостью. Почва легко впитывает жидкость, и любые слои, контактирующие с водой, считаются напитанными влагой. Увеличивается показатель текучести и уменьшается значение сопротивления, исключение составляют крупнообломочные породы, крупные и средние пески.

Коэффициент плотности говорит о пористости грунта. Земля включает твердые элементы, между ними есть воздушные каверны, которые заполняются водой или воздухом при разных обстоятельствах. Наиболее прочными являются плотные почвенные слои с малым числом пустот.

Перед составлением проекта исследуют толщу земли ниже подошвы опоры строения. Плотность увеличивается с углублением, т.к. вверху располагаются рыхлые слои, а нижележащие породы старше, надежнее и компактнее.

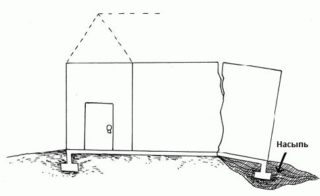

Нельзя проводить стройку на границе двух разных типов грунта

Строительные правила (СП) закладки фундамента с учетом сопротивления:

• не проектируют опоры на рубеже двух разных почвенных слоев или вблизи от них;
• идеальной считают горизонтально расположенную полосу одной породы;
• грунт не сможет нести большую нагрузку вблизи отметки грунтовой жидкости, на крутых склонах;
• на местности с малыми показателями прочности проводят дополнительное увеличение несущей способности.

Сбор нагрузок

Сбор нагрузок осуществляется суммированием их каждого вида (постоянные, длительные, кратковременные) с умножением на грузовую площадь. При этом учитываются коэффициенты надежности по нагрузке.

Значения коэффициентов надежности по нагрузке согласно СП 20.13330.2011.

Нормативные значения полезных нагрузок в зависимости от назначения помещения согласно СП 20.13330.2011.

К постоянным нагрузкам относят собственный вес конструкций. К длительным – вес не несущих перегородок (применительно к частному строительству). Кратковременными нагрузками является мебель, люди, снег. Ветровыми нагрузками можно пренебречь, если речь не идет о строительстве высокого дома с узкими габаритами в плане. Разделение нагрузок на постоянные/временные необходимо для работы с сочетаниями, которыми для простых частных строений можно пренебречь, суммируя все нагрузки без понижающих коэффициентов сочетания.

По своей сути сбор нагрузок представляет собой ряд арифметических действий. Габариты конструкций умножаются на объемный вес (плотность), коэффициент надежности по нагрузке. Равномерно распределенные нагрузки (полезная, снеговая, вес горизонтальных конструкций) формируют опорные реакции на нижележащих конструкциях пропорционально грузовой площади.

Сбор нагрузок разберем на примере частного дома 10х10, один этаж с мансардой, стены из газоблока D400 толщиной 400мм, кровля симметричная двускатная, перекрытие из сборных железобетонных плит.

Схема грузовых площадей для несущих стен в уровне перекрытия первого этажа (в плане.

Схема грузовых площадей для несущих стен в уровне кровли (в разрезе.

Некоторую сложность представляет собой сбор снеговой нагрузки. Даже для простой кровли согласно СП 20.13330.2011 следует рассматривать три варианта загружения:

Схема снеговых нагрузок на кровлю.

Вариант 1 рассматривает равномерное выпадение снега, вариант 2 – не симметричное, вариант 3 – образование снегового мешка. Для упрощения расчёта и для формирования некоторого запаса несущей способности фундаментов (особенно он необходим для примерного расчёта) можно принять максимальный коэффициент 1,4 для всей кровли.

Конечным результатом для сбора нагрузок на ленточный фундамент должна быть линейно распределенная (погонная вдоль стен) нагрузка, действующая в уровне подошвы фундамента на грунт.

Таблица сбора равномерно распределенных нагрузок

Наименование нагрузки	Нормативное значение, кг/м2	Коэффициент надежности по нагрузке	Расчётное значение нагрузки, кг/м2
Собственный вес плит перекрытия	275	1,05	290
Собственный вес напольного покрытия	100	1,2	120
Собственный вес гипсокартонных перегородок	50	1,3	65
Полезная нагрузка	200	1,2	240
Собственный вес стропил и кровли	150	1,1	165
Снеговая нагрузка	100*1,4 (мешок)	1,4	196

Всего: 1076 кг/м2

Нормативное значение снеговой нагрузки зависит от региона строительства. Его можно определить по приложению «Ж» СП 20.13330.2011. Собственные веса кровли, стропил, напольного перекрытия и перегородок взяты ориентировочно, для примера. Эти значения должны определяться непосредственным вычислением веса того или иного конструктива, или приближенным определением по справочной литературе (или в любой поисковой системе по запросу «собственный вес ххх», где ххх – наименование материала/конструкции).

Рассмотрим стену по оси «Б». Ширина грузовой площади составляет 5200мм, то есть 5,2м. Умножаем 1076кг/м2*5,2м=5595кг/м.

Но это ещё не вся нагрузка. Нужно добавить собственный вес стены (надземной и подземной части), подошвы фундамента (ориентировочно можно принять её ширину 60см) и вес грунта на обрезах фундамента.

Для примера возьмем высоту подземной части стены из бетона в 1м, толщина 0,4м. Объемный вес неармированного бетона 2400кг/м3, коэффициент надежности по нагрузке 1,1: 0,4м*2400кг/м3*1м*1,1=1056кг/м.

Верхнюю часть стены примем в примере равной 2,7м из газобетона D400 (400кг/м3) той же толщины: 0,4м*400кг/м3*2,7м*1,1=475кг/м.

Ширина подошвы условно принята 600мм, за вычетом стены в 400мм получаем свесы общей суммой 200мм. Плотность грунта обратной засыпки принимается равной 1650кг/м3 при коэффициенте 1,15 (высота толща определится как 1м подземной части стены минус толщина конструкции пола первого этажа, пусть будет в итоге 0,8м): 0,2м**1650кг/м3*0,8м*1,15=304кг/м.

Осталось определить вес самой подошвы при её обычной высоте (толщине) в 300мм и весе армированного бетона 2500кг/м3: 0,3м*0,6м*2500кг/м3*1,1=495кг/м.

Суммируем все эти нагрузки: 5595+1056+475+304+495=7925кг/м.

Более подробная информация о нагрузках, коэффициентах и других тонкостях изложена в СП 20.13330.2011.

Расчёт нагрузки с учётом площади и региона дома

Все нагрузки на фундамент состоят из двух величин — постоянных и переменных. К постоянным нагрузкам относится вес самого здания, к переменным — сила давления снегового покрова и ветра, величина которой зависит от региона, где ведется строительство. Зная площадь дома и нормативный вес материалов, из которого он будет возводиться, можно рассчитать ориентировочную нагрузку на фундамент, исходящую от массы строения. Для проведения расчетов воспользуйтесь следующими справочными таблицами:

Таблица 2: Расчетный вес стен

Таблица 3: Расчетный вес перекрытий

Таблица 4: Расчетный вес кровли

Важно! Определив массу здания вам необходимо добавить к ней полезные нагрузки (вес людей, мебели), которые будет испытывать фундамент в процессе эксплуатации здания. Расчетная величина полезных нагрузок для жилищного строительства на каждый квадратный метр перекрытия составляет 100 кг

Следующий этап расчетов — определение нагрузок от снегового покрова. Нормативная величина снеговой нагрузки различается в разных регионах России. Для расчета вам необходимо умножить площадь кровли здания на вес 1 м2 снега и коэффициент уклона крыши.

Таблица 5: Нагрузка от снегового покрова на фундамент здания

Осталось лишь рассчитать ветровую нагрузку на здание. Делается это по формуле:

площадь здания * (N +15*высота здания); где N — расчетная ветровая нагрузка для разных регионов России, которую вы можете увидеть на нижеприведенной карте.

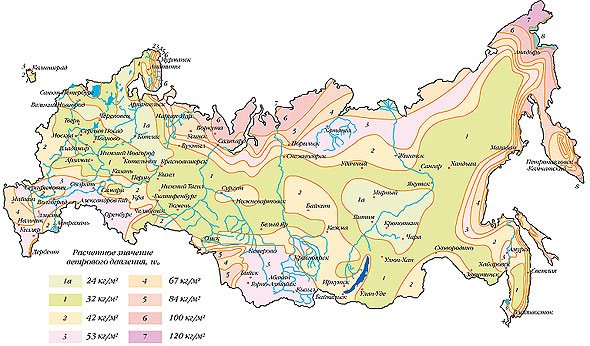

Рис: Карта ветровых нагрузок в разных регионах России

Важно! Определив все постоянные и переменные нагрузки вам необходимо их просуммировать, так вы получите совокупную нагрузку на фундамент здания. Для дальнейших расчетов ее необходимо умножить на коэффициент запаса надежности 1,5

Несущие способности глинистых и песчаных грунтов по СНиП

На ощупь легко отличить глину и песок. В чистом песке отчетливо видны песчинки, они же прощупываются при растирании. В песках крупной фракции частицы достигают размера 0,25 – 5 мм, средней — 2 мм. В супеси присутствует до 10% глины, сухая порода крошится, а скатанный шарик рассыпается в пыль. Суглинок включает 10 – 30% глины и является пластичным по сравнению с супесью. Наиболее пластичной выступает глина, при этом скатанный шарик при надавливании становится лепешкой без трещин по краям.

Глина склонна к пучению, поэтому может вытолкнуть фундамент и привести к его разрушению

В СНиП приводится такая нормативная несущая способность почвенных слоев в кг/см²:

• гравелистый песок крупной фракции — плотный 6, среднеплотный 5;
• средняя фракция песка по крупности — 5 и 4, соответственно;
• мелкий сухой песок — 4 и 3;
• мелкий влажный песок — 3 и 2;
• сухая супесь — 3 и 2,5;
• влажные и пластичные супеси — 2,5 и 2;
• сухие суглинки — 3 и 2;
• влажные суглинки — 3 и 1;
• сухая глина — 6 и 2,5;
• пластичные глины — 4 и 1.

Скалистые породы являются камнем, который сопротивляется влаге и замерзанию. Такие грунты могут служить фундаментом для частных строений, если они возводятся в соответствующей области. Пески промерзают на меньшую глубину, чем влагонасыщенные слои, т.к. не накапливают влагу, а проводят ее. Они отлично уплотняются методом трамбовки и предотвращают намокание опор.

Глины разжижаются во влажной среде и промерзают на значительную глубину, поэтому вспучиваются и выталкивают фундамент вверх. Супеси ведут себя при намокании и промерзании в зависимости от процентного содержания песчаных или глиняных вкраплений.

Самостоятельное определение типа грунта

Как уже говорилось ранее, важную роль при расчете фундамента имеет тип грунта на месте строительства. Так как геологические работы довольно дороги, не всегда целесообразно их заказывать, особенно при строительстве малоэтажных частных домов. Такие дома имеют обычно небольшой вес, который могут выдерживать большинство грунтов (кроме ила или торфяников). В таких случаях можно самостоятельно определить возможный тип грунта для использования его параметров в расчетах. Для определения типа грунта необходимо сделать пробный колодец размером 0,8х0,8 м и глубиной до 2,5 м. Через каждые 0,5 м глубины берут пробу земли, маркируют ее и отделяют от других проб, защищая от осадков и внешних воздействий.

После взятия проб на всей глубине шурфа проводятся простые тесты, которые помогу определить тип основания:

1. Порцию грунта обильно смачивают водой и скатывают ладонями жгут диаметров 12-15 мм и длиной не менее 10-15 см. Далее жгут загибают в кольцо. Если при загибе кольцо распадается на мелкие фрагменты, с большой вероятностью можно предположить, что в данном месте грунт представлен супесями. Если же кольцо распадается на 2-3 фрагмента, то он представлен суглинками. Если кольцо остается целым — дом строится на глиняном основании.
2. Во втором тесте определяется пористость. Для этого из грунта вырезают кубик со стороной 10 см и взвешивают его. Вес кубика будет представлять объемную массу земли в ее естественном состоянии. Затем кубик уплотняют до максимально плотного состояния, удаляя воздушные поры, и снова взвешивают, определяя массу земли без пор. Соотношение объема каждого кубика к его массе — это объемный вес грунта в естественном и плотном состоянии. Отношение объемных весов обоих кубиков даст нам коэффициент пористости. По данному коэффициенту исходя из нормативных таблиц определяют предполагаемый тип основания. Если при вырезании или сжатии кубик рассыпается на фрагменты, то объем земли с порами известен по размерам кубика, а объем земли без пор можно определить мерным стаканом или другой емкостью.
3. Третьим показателем, который можно определить самостоятельно, является текучесть грунта. Он определяется субъективно по следующему критерию: если лопата сложно входит в землю, то текучесть равна нулю, если же лопата легко входит, но грунт прилипает к ней, то текучесть равна единице.

По показателям этих тестов определяется возможный тип земляного основания. Для того чтобы перестраховаться от ошибок, величину сопротивления можно взять чуть большую, чем та, которая характерна для определенного типа грунта.

Если же по результатам теста не удалось определить тип грунта или грунт оказался илистым или торфяным, то для расчета лучше пригласить специалистов.

Данная методика позволяет упростить расчет размера ленточного фундамента при строительстве малоэтажных частных домов. Она позволяет определить основные параметры будущего фундамента с достаточной точностью. Если же есть какие-либо сомнения в правильности расчетов, то лучше не рисковать и обратиться к специалистам.

Как определить тип грунта самостоятельно

Если после бурения скважина не наполняется водой в течение 5 — 7 дней, можно строить дом без отвода жидкости

На территории России преобладают глины и пески, в болотистых регионах есть торфяные грунты с большим показателем просадки, а в горах строительство ведут на скальных породах. Первоначально бурят скважину во время наибольшей влажности, например, весной или в период дождей. Применяют винтовой бур для максимального сохранения структуры.

Для дома делают стволы по плану конверта — 4 открывают по углам и один ставят в центре. Для сложного строения выбирают точное расположение под несущими элементами и в центре каждого крыла дома. Заглубляют инструмент на 0,6 м ниже горизонта промерзания. По ходу бурения берут пробы из каждого встречающегося пласта.

Определяют влажность земли на глаз. Пробуренную скважину закрывают пленкой и ждут 5 – 7 суток. Если во всех выработках нет воды, уровень почвенной влаги находится ниже – можно строить здание без предварительного отвода жидкости.

Если на дне появляется вода, уровень почвенной жидкости почти рядом, слой относят к водонасыщенным категориям. Пластичность и влажность глинистой породы определяют по вхождению лопаты. Если лезвие легко втыкается и глина прилипает к поверхности, грунт считают влажным и пластичным. Если лопата не пробивает почву, глину относят к сухим видам.

Плотность не является постоянным показателем. Глубокие слои всегда более плотные, чем образцы, полученные извлечением из скважины. При расчете пласты, которые находятся ниже отметки 1,0 м, принимают за плотные слои. Геологические изыскания не всегда имеют место в условиях частного строительства, поэтому несущую способность для упрощенных вычислений принимают на уровне 2 кг/см².

Связность грунта проверяют в шурфе высотой на глубину фундаментной подошвы во время отстаивания выработок для проверки влаги. Срезают наклонно почву и смотрят, когда прекратится осыпание стенок. Угол меньше 45° говорит об устойчивой категории, а больше — о плывучести грунта.

Численное определение расчетного сопротивления грунта в midas GTS NX

Для численного расчета была реализована плоская задача. На рисунке 3 представлены стадии расчета в трехмерной постановке для наглядной визуализации (данную задачу нет смысла решать в трехмерной постановке): первая стадия — начальная, вторая стадия — откопка котлована, третья стадия — это активация ленточного фундамента с нагрузкой по обрезу и обратная засыпка пазух котлована, см. рисунок 4. При решении данной задачи использовалась модель грунта Мора-Кулона.

Рисунок 4. Стадийность в midas GTS NX

Расчетное сопротивление численным методом можно получить двумя способами:

1. измерить величину пластических зон под подошвой фундамента. Расчетное сопротивление — это такая нагрузка по подошве фундамента, при которой пластические зоны под подошвой фундамента распространяется на глубину, равную величине четверти ширины подошвы фундамента;
2. построить график давления от осадки для точки, расположенной по центру подошвы фундамента, и давление, при котором график начнет изменяться нелинейно, это и есть величина расчетного сопротивления.

Для того чтобы определить расчетное сопротивление, на обрез фундамента была приложена нагрузка в 190 кПа, и в настройках последней стадии данная нагрузка была разделена на 20 шагов нагружения. Для того чтобы в выводе результатов присутствовал каждый шаг нагружения, в настройках нужно выставить пункт «Every Increment» (см. рисунок 5). Параметры решателя для конкретной стадии приоритетнее настроек, заданных в расчетном случае. Поэтому необходимо изменить и другие параметры решателя для стадии с пригрузом, чтобы задача была рассчитана корректно: «Convergence Criteria», «Advanced Nonlinear Setting».

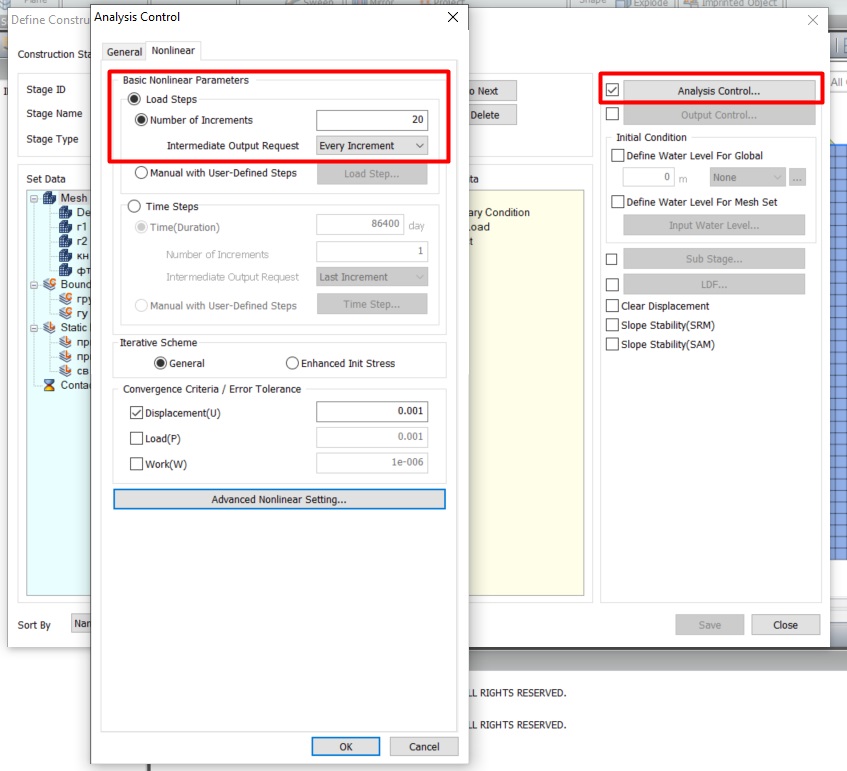

Рисунок 5. Разделение нагрузки на инкременты

Для каждой подстадии была измерена зона пластических деформаций под подошвой фундамента. За величину расчетного сопротивления было принято давление на последней стадии, на которой пластическая зона не превышает b/4 (0.5 м). На 12-ой подстадии размер пластических зон под подошвой фундамента составил 0.5 м (см. рисунок 6), это соответствует нагрузке 114 кПа (190*12/20=114 кПа), а на следующей ступени для нагрузки 123 кПа (190*13/20=123 кПа) размер пластических зон равен 0.75 м (см. рисунок 7). Это означает, что расчетное сопротивление по численному методу составляет 114 кПа, так как на 13-й ступени условие по пластическим деформациям уже не выполняется.

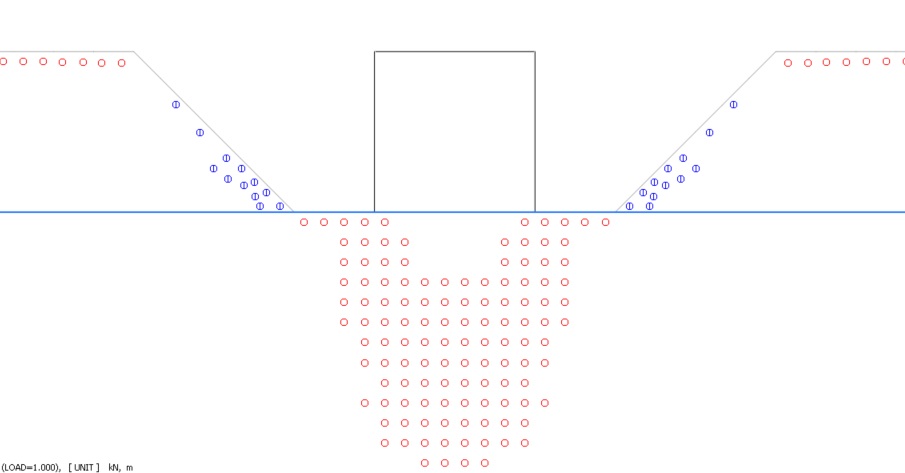

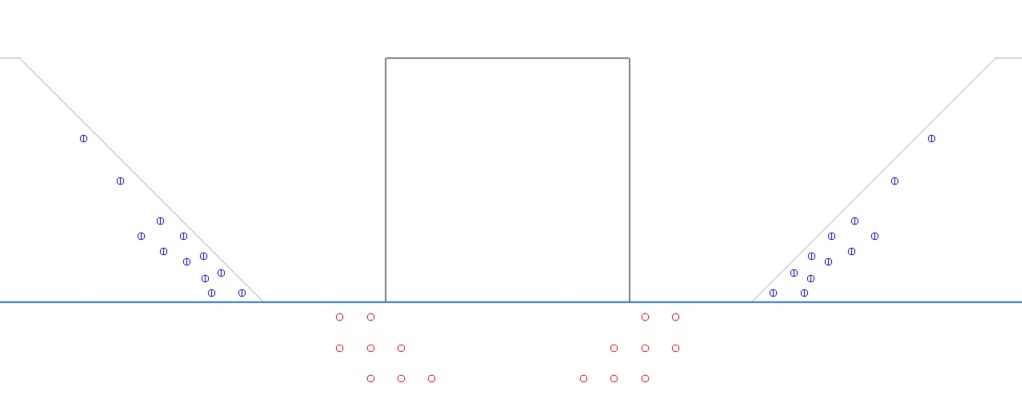

Рисунок 6. Пластические зоны (красные кружки) при нагрузке 114кПа

Рисунок 7. Пластические зоны (красные кружки) при нагрузке 123 кПа

Рисунок 8. Пластические зоны (красные кружки) при нагрузке 190 кПа

Далее значение расчетного сопротивления необходимо проверить графическим способом. Чтобы построить график, нужно извлечь результаты для точки по центру подошвы фундамента с помощью команды «Extract», см. рисунок 9. И далее эти данные необходимо скопировать в Excel и построить график нагрузки от перемещения.

Для визуальной оценки отклонений была построена линия тренда по первым точкам графика, и, если увеличить данный график, то видно, что после 114 кПа график имеет значительные отклонения от линии тренда, то есть график начинает изменяться нелинейно, и при каждой следующей итерации эти отклонения все больше и больше, см. рисунок 10. Данный график был продлен до уровня вертикального напряжения в 400 кПа для наглядности.

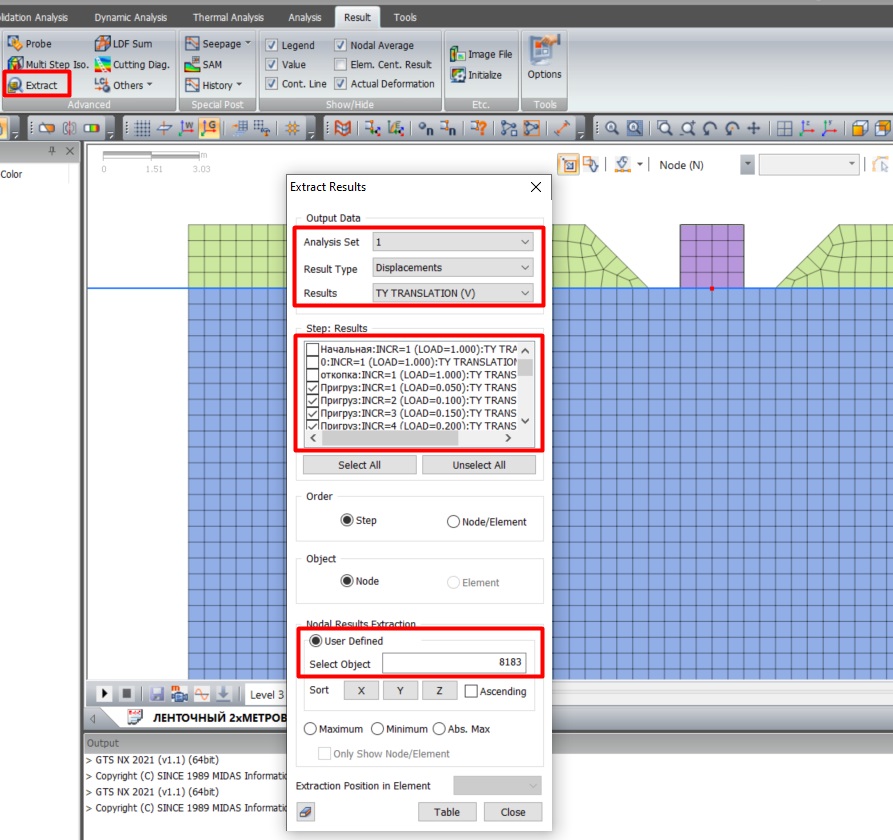

Рисунок 9. Извлечение результатов расчета

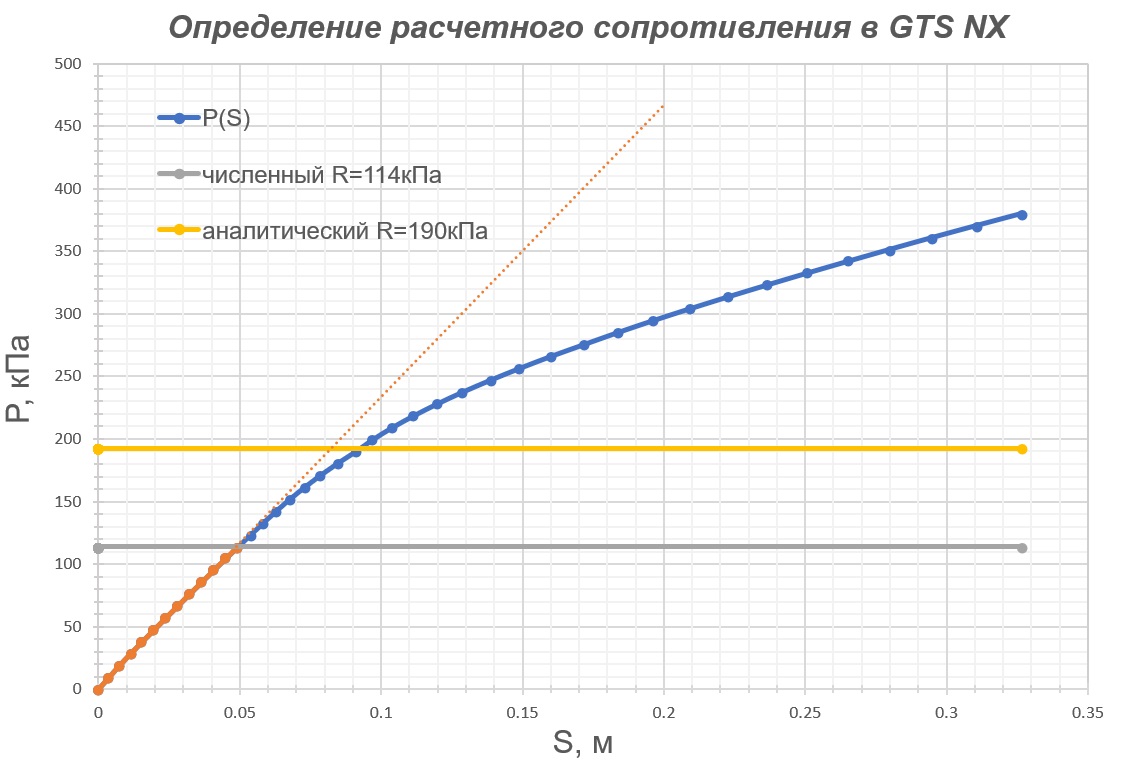

Рисунок 10. График вертикального давления по подошве фундамента от осадки P(S)

Расчет несущей способности грунта

Определение несущей способности грунта – это достаточно трудоемкий процесс, который можно выполнить подручными средствами (вручную/онлайн) или же воспользоваться услугами геолого-геодезических агенств. Если вы хотите сэкономить и выполнить расчет самостоятельно – KALK.PRO поможет вам в этом нелегком деле!

Мы предлагаем вам воспользоваться нашим удобным онлайн-калькулятором расчета сопротивления грунта на сжатие/сдвиг. По окончанию вычисления вы получите значение расчетного сопротивления в четырех разных единицах измерения (кПа, kH/m2, тс/м2, кгс/см2). Для того чтобы получить результат расчета, вам необходимо заполнить несколько полей:

• Тип расчета. На основании лабораторных испытаний или при неизвестных характеристиках грунта.
• Характеристики грунта. Тип, коэффициент пористости и показатель текучести, а также осредненное расчетное значение удельного веса грунтов.

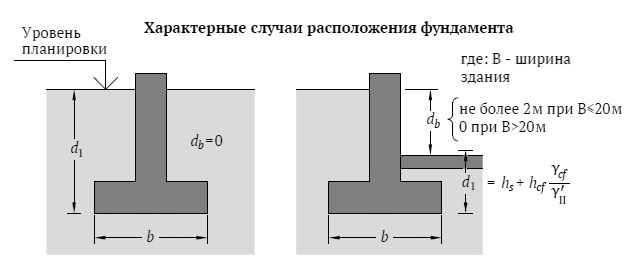

• Параметры фундамента. Ширина основания и глубина заложения.

Последние две характеристики грунта определяются только для глинистых грунтов.

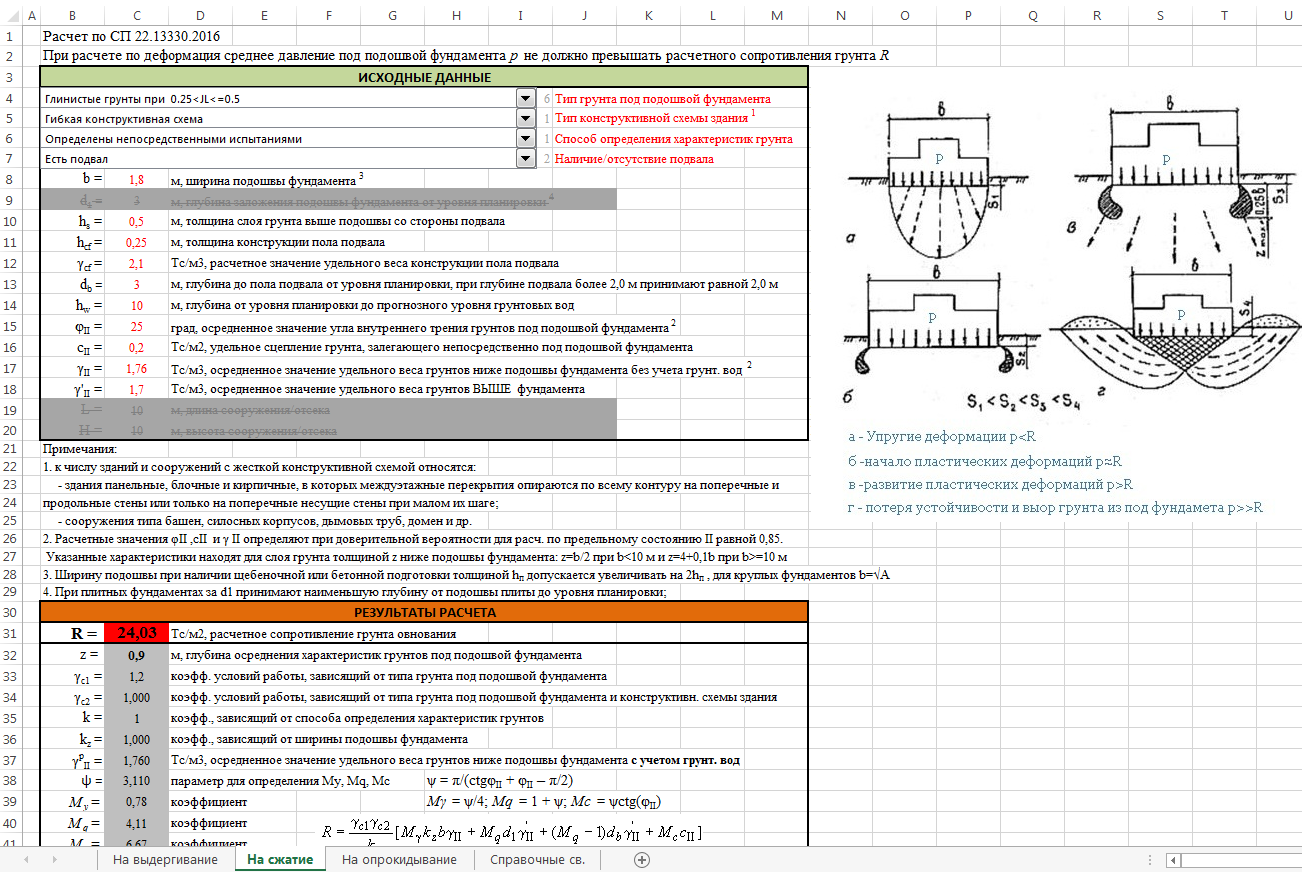

Калькулятор расчетного сопротивления грунта основания

Для начала нам необходимо выбрать тип расчета. Первый вариант подразумевает, что вы получите отдадите образец грунта в специализированную лабораторию на исследование. Данный способ занимает большое количество времени и средств. Поэтому если у вас не сложный участок и вы уверены, что сможете сделать все своими силами, мы предлагаем воспользоваться вторым вариантом и выполнить расчет на основании табличных данных.

Классификация грунтов

Следующий этап работ связан с определением типа грунта. Согласно СНиП 11-15—74, все виды грунтов делятся на две основные группы:

• скальные;
• нескальные.

Первые, представлены горными породами, метаморфического или гранитного происхождения. Встречаются в горных областях и в местах выхода основания тектонической платформы на поверхность (щиты). В нашей стране это территория Карелии и Мурманской области. Горные системы Урала, Кавказа, Алтая, Камчатки, плоскогорья Сибири и Дальнего Востока. Сопротивление скальных грунтов настолько высоко, что вы можете не производить никаких предварительных расчетов.

Нескальные грунты встречаются повсеместно на равнинах. Они подразделяются на несколько видов, а те в свою очередь на фракции: Пески (мелкие, средние, крупные…); Супеси (легкие, тяжелые); Суглинки (легкие, средние, тяжелые); Глины (легкие, тяжелые…).

Как определить тип грунта самостоятельно?

Существует простой дедовский способ определения типа грунта, которым пользовались ваши родители и родители ваших родителей – он заключается в выявлении физико-механических свойств породы.

Для этого необходимо провести отбор проб почвы в крайних точках и в середине участка. Выкопайте ямы на глубину, предполагаемого уровня заложения фундамента и возьмите образецы грунта с каждой контрольной точки.

Подготовьте рабочую поверхность, для того чтобы провести научный эксперимент.

• Намочите почву до состояния, когда из нее можно будет сформировать шар.
• Попробуйте раскатать шар в продолговатое тело (шнур).
• Если у вас не получилось этого сделать, то перед вами песчаная почва.
• Если немного схватывается, но все равно разрушается – это супесь.
• Если шнур удается свернуть в кольцо, но наблюдаются разрывы/трещины – это суглинок.
• Если кольцо замкнулось, а тело осталось невредимым – это глина.

Для наглядности можно посмотреть иллюстрацию ниже:

Если вам не удалось ничего сделать из образца грунта, то для вас расчет несущей способности песчаного грунта закончился. Выберите соответствующий пункт в калькуляторе и нажмите «Рассчитать«.

Используемые приборы

Решение возводить здание на уже существующем основании, которое простояло без нагрузки больше года, должно подкрепляться техническим обследованием железобетонного фундамента на предмет возникновения дефектов и определением его несущей способности.

Рис. 1.1: ОНИКС-ОС – прибор для измерения прочности бетона методом отрыва со скалыванием

Техническое обследование фундамента здания состоит из нескольких этапов, которые выполняются в следующей последовательности:

• Специалисты изучают проект фундамента и существующую исполнительную документацию по его возведению. Также анализируется геодезическая документация по состоянию грунтов на строительной площадке;
• Производится визуальный осмотр поверхностных элементов фундамента с целью выявления видимых дефектов;
• Производится инструментальное обследование фундамента – определяется прочность конструкции с помощью приборов неразрушающего (ультразвуковой, склерометрический анализ) и разрушающего действия, после чего дается оценка исправности и возможности дальнейшей эксплуатации фундамента;
• Собираются все нагрузки на фундамент, в число которых входит проектная масса здания, вес снегового покрова, давления ветра и полезная нагрузка на сооружение, которое планируется возводить на уже существующем фундаменте;
• Нагрузки на фундамент сопоставляются с силой сопротивления грунта строительной площадке, на основе чего делается вывод о достаточности несущей способности либо необходимости усиления фундамента.

Важно: инструментальное обследование фундамента требует вскрытия контактирующих с основанием грунтов. Для анализа ленточных фундаментов разрабатываются несколько выемок по его периметру так, чтобы обеспечивался доступ к опорной подошве фундамента

При работе со свайными фундаментами убираются грунты у ростверка и оголовков свай.

Рис. 1.2: Ультразвуковой измеритель прочности бетона Пульсар 2.1

Для определения геометрических параметров (слоя защитного бетона, расположения арматуры, ее класса и диаметра) железобетонных фундаментов используются приборы ультразвукового контроля по типу ИДС-1, ИЗС-10Ц , Пульсар 2.1 которые выполняют неразрушающий анализ конструкции. Наличие микротрещин в толще бетона определяется склерометром ИПС-МГ4.03. Оценка прочностных характеристик фундамента выполняется с использованием прибора разрушающего контроля – ОНИКС-ОС, который функционирует по методу отрыва со скалыванием, фиксируя усилие, необходимое для деформации бетона.
