Классификация необходимого инструмента
Комплект для самостоятельной установки кондиционера должен быть дополнен некоторыми инструментами. Можно выделить четыре основные категории:
- электрический инструмент;
- трубный инструмент;
- паяльный инструмент;
- холодильный инструмент.
Приобретение готового комплекта для установки оборудования кондиционирования облегчает процесс установки и ускоряет поиск необходимых инструментов и расходных материалов.
Однако, перед любой установкой подобной системы вначале необходимо выбрать сам кондиционер. На данный момент выбор огромен. Среди них и классические, знакомые всем кондиционеры, и моноблочные, и портативные. Словом, выбирай – не хочу!
Тонкости, которые важно учесть при установке
Крайне важно при установке монтажной пластины и дренажа строго соблюсти уровень. От этого будет зависеть качество работы кондиционера
Если вдруг по недосмотру появится хоть самый маленький угол наклона, это приведет к затеканию конденсирующейся жидкости. При этом важно ориентироваться не по потолку, а по строительному уровню, потому что чаще всего в наших домах потолки далеки от идеала.
Место для пробивания отверстия также важно заранее четко рассчитать. Повторное пробивание отверстия повлечет дополнительные расходы, заделать отверстие в фасаде здания – недешевое удовольствие
Чтобы знать, как пользоваться комплектом, необходимо внимательно читать инструкцию. К тому же со всеми элементами системы стоит обращаться бережно. Не нужно класть их на такие поверхности, из-за которых покрытие блоков может испортиться. День установки – всего лишь один день, а радовать вас кондиционер должен будет еще очень долгие годы.
Во время монтажа становятся понятно, зачем в комплект идут некоторые детали. К примеру, монтажные трубки из меди придется утеплить. Для этого предусмотрен специальный утеплитель, или тефлоновая лента
Важно следить за тем, с какой силой затягиваются гайки на меди. Медь – относительно мягкий металл, и перетягивание гаек сегодня может привести к утечке фреона завтра

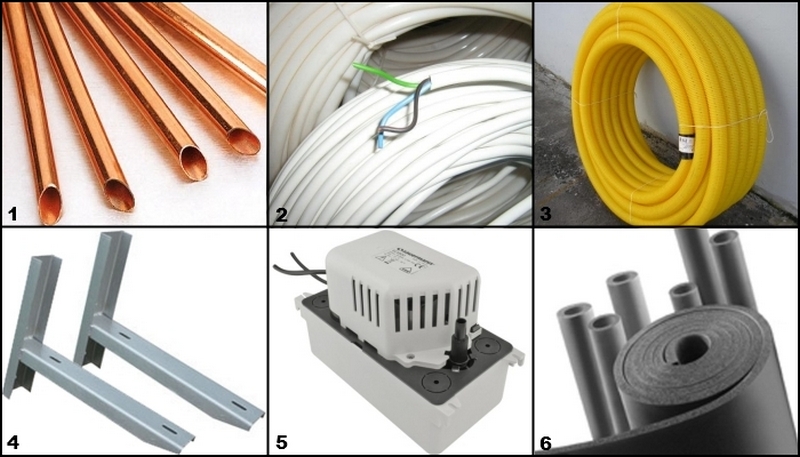

Расходные материалы для монтажа кондиционеров
В число необходимых материалов для установки сплит-системы входит медная труба, лучше всего отожженная, так как она более гибкая, легче поддается развальцовке. Используется для образования фреонового контура между внутренним и внешним блоками.
К коммуникационным составляющим относится электрический кабель, трех-, пятижильный, что зависит непосредственно от приобретенного климат-оборудования. Необходимое сечение провода указывается в технической документации.
Дренажный шланг необходим для организации отведения конденсата из внутреннего блока сплит-установки. Как правило, диаметр патрубка составляет 16 мм. Уточнить диаметр можно в техническом паспорте устройства.
Также к расходникам для монтажа относятся:
- медные фитинги;
- рефнет-разветвитель;
- припои;
- теплоизоляция;
- кронштейны под кондиционеры;
- козырьки, антивандальные решетки;
- модульные рамы;
- армированная лента;
- кабель-канал ПВХ;
- анкерные болты, дюбеля, гайки, хомуты, саморезы, дюбель-гвозди и т.д.
Можно ли переустанавливать кондиционер?
Готовый монтажный комплект для установки кондиционера позволяет устанавливать кондиционер неограниченное количество раз. То есть, если вдруг возникла потребность переустановить кондиционер в другую комнату, или же человек просто переезжает на другую квартиру, то нет ничего практичнее, чем снять кондиционер и повезти его за собой. Все действия элементарно укладываются в несколько действий: соединить все элементы, подключить, выгнать воздух и кондиционер готов к работе. Чтобы снять его – почти то же самое: сначала согнать фреон обратно в блок и отсоединить все трубки. Кондиционер готов к очередному переезду.
Очевидно, что зная, как установить кондиционер своими руками, это становится вполне достижимой целью. Просто необходимо купить монтажный комплект, изучить всю информацию и аккуратно приступить к работе. Тогда кондиционер будет работать исправно, а в случае необходимости вы, как уже знающий человек, свободно сможете подремонтировать проблемные стороны.
Источник
Инвентарь для ремонта кондиционеров
Устройство для слива хладагента
Чтобы отремонтировать настенный кондиционер, сначала находят проблему, то есть проводят диагностику при помощи инструментов, описанных выше. По результатам диагностики решают, что целесообразнее – ремонтировать узел, деталь или менять. Понадобятся запчасти из ремкомплекта для кондиционеров. Используются оригинальные детали, производимые заводом изготовителем сплит системы.
Необходимое оборудование для ремонта кондиционеров и запчасти:
- Отвертки, шестигранники для доступа к вентилям.
- Аппарат для слива хладагента, чтобы проверить контур на предмет утечек, а потом залить обратно.
- Инструменты для проверки электрического узла. Часто непрофессиональные монтажники путают провода и подключают их неверно, поэтому ремонт – это еще одно подключение, только правильное. Инструменты те же – мультиметр, тестер напряжения, токовые клещи.
- Запасные части для вентилятора – подшипники, лопасти. Замена осуществляется после несоблюдения правил и сроков сервисного обслуживания.
- Сменные датчики температур – часто выходят со строя, поэтому снижение производительности может случиться по этой причине.
Серьезная поломка – выход из строя компрессора. Его заказывают отдельно и переустанавливают. Причиной может быть включение при низких температурах на обогрев без зимнего комплекта, работа на износ, если мощность кондиционера не соответствует размерам помещения. В дешевых моделях встречается производственный брак деталей, из-за чего они быстрее выходят со строя.
В зависимости от квалификации бригады и наличия профессиональной аппаратуры для диагностики и ремонта сам процесс может обойтись дешевле или дороже. Смета составляется после проверки работы и определения проблемы.
Инструмент и оборудование для заправки кондиционера
Для заправки кондиционера используется следующий инструмент:
- Вакуумные насосы. Они применяются для вакуумирования холодильных систем (удаление из них воздуха и влаги). Бывают одноступенчатые и двухступенчатые насосы. Для хладагентов 400х серий и R32 необходимы двухступенчатые насосы.
- Электронные весы. Весы предназначены для контроля перезаправляемого или до заправляемого количества хладагента в холодильный контур.
Манометрические коллекторы со шлангами. Аналоговые или электронные манометрический коллекторы необходимы для контроля рабочих параметров климатического и холодильного оборудований.
- Быстро съёмы. Они позволяют минимизировать потери хладагента при установке и снятии заправочных шлангов на сервисные порты (шредеры).
Инструменты
Установку сплит-системы вполне реально выполнить при помощи инструмента, который имеется в домашней мастерской. Но для профессионального монтажа требуется техника более высокого класса, которая позволяет выполнить аналогичную работу быстрее и качественнее.
Для выполнения данной задачи потребуется несколько типов инструмента:
- Измерительный (рулетка, уровень). Установка блоков должна проводиться со строгим соблюдением уровня и по заранее приготовленной разметке.
- Крепежный (отвертки, ключи, шуруповерт). Подбираются исходя из параметров крепежных деталей.
- Электроинструмент (перфоратор, болгарка). Перфоратор необходим для высверливания отверстий под анкеры и сквозного отверстия для трассы. Болгарка или шлифмашина может понадобиться, если в месте прокладки трассы через бетонную стену необходимо удалить часть арматуры.
- Дополнительное оборудование. К нему относится вакуумный насос для осушения трассы перед запуском фреона, промышленный пылесос для удаления пыли и мусора из отверстий, а также инструмент для нарезки и соединения деталей трубопровода.
Источник
Вакуумирование — для чего и как сделать
Последний этап, которым заканчивается установка кондиционера своими руками — удаление воздуха и влаги, остатков аргона из системы. При монтаже влажный воздух из помещения или с улицы заполняет медные трубки. Если его не удалить, он попадет в систему. В результате компрессор будет работать с большей нагрузкой, будет больше греться.
Наличие влаги также негативно сказывается на работоспособности системы. Дело в том, что фреон, которым заправляют кондиционеры, содержит некоторое количество масла для смазки элементов изнутри. Это масло гигроскопично, но напитавшись водой, оно менее эффективно смазывает внутренности, а это приводит к их преждевременному износу.
Из всего этого следует, что без удаления воздуха работать система будет, но не очень долго и с возможными отключением по перегреву (если есть такая автоматика).
Удалить воздух из системы можно двумя способами: при помощи вакуумного насоса или некоторого количества фреона, выпущенного из наружного блока (он заправляется на заводе и имеет некоторый излишек фреона — на всякий случай).
Метод «пшика»
На портах внешнего блока откручиваем заглушки клапанов (на фото они обозначены стрелками).
Операции будем проводить с нижним портом (большего диаметра), который торчит перпендикулярно по отношению к корпусу. Под крышкой находится разъем под шестигранник, подбираем подходящий по размеру ключ.
Далее, этим ключом, на одну секунду поворачиваем клапан на 90°, возвращаем в прежнее положение. Мы впустили в систему немного фреона, там создалось избыточное давление. Нажимаем пальцем на золотник, который находится на том же порту. Этим мы выпускаем смесь фреона и находящихся там газов. Нажимаем буквально на секунды. Част смеси должна остаться, чтобы не запустить новую порцию воздуха внутрь.
Повторить можно 2-3 раза, не больше, второй раз можно поворачивать клапан, расположенный выше. При трассе в 2-3 метра — можно 3 раза, при длине 4 метра — всего два. На большее запасов фреона не хватит.
Когда воздух практически удален, на выход с золотником (заправочный) накручиваем заглушку, управляющие клапана (под шестигранник) открываем полностью, запуская фреон в систему. Все места соединений промазываем мыльной пеной чтобы убедиться что они герметичны. Можно запускать.
Вакуумный насос
Для данной операции необходим вакуумный насос, трубка высокого давления, группа из двух манометров — высокого и низкого давления.
Не открывая клапанов на управляющих вентилях, ко входу с золотником подключаем шланг от вакуумного насоса, включаем оборудование. Оно должно работать 15-30 минут. За это время вытягивается весь воздух, пары, остатки азота.
Потом насос отключают, закрывают вентиль насоса но не отсоединяют и оставляют еще минут на 15-20. Все это время надо наблюдать за показаниями манометров. Если система герметична, изменения давления нет, стрелки манометров замерли на месте. Если стрелки меняют свое положение — где-то есть утечка и ее необходимо устранить. Найти ее можно с помощью мыльной пены и подтянуть соединение (обычно проблема находится в месте подсоединения медных трубок к выходам блоков).
Если все нормально, не отключая шланг насоса, полностью открываем клапан, который находится внизу. Внутри системы слышны какие-то звуки — фреон заполняет систему. Теперь в перчатках быстро окручиваете шланг вакуумного насоса — из клапана может вырваться некоторое количество ледяного фреона, а вам обморожения ни к чему. Теперь откручиваем полностью клапан вверху (где подключена более тонкая трубка).
Почему в таком порядке? Потому что при заполнении фреоном система находится под давлением, которое быстро запирает заправочный порт при отсоединении насоса. Вот и все, установка кондиционера своими руками завершена, можно включать.
Справедливости ради надо сказать, что подобную операцию — вакуумирование — проводит только в России и ближайших странах. В том же Израиле, где кондиционеры работают круглый год, ничего подобного не делают. Почему — вопрос для размышлений.
Источник
Инструмент для монтажа и эксплуатационного обслуживания
Заканчивая установку, специалист должен провести проверку техники на утечку фреона. Для этого необходимо иметь в наличии течеискатель фреона. Это изделие имеет специальный сенсорный элемент. Если говорить о качестве инструмента, то чувствительность оборудования от 3 г/год является наиболее оптимальной. Этот инструмент для монтажа кондиционеров покупается и на будущее эксплуатационное и гарантийное обслуживание климатической техники.
При обслуживании климатической техники, а именно, при осуществлении заправки и дозаправки, сервисному обслуживанию необходимо измерять давление. Для этого предназначена манометрическая станция. Для каждого вида хладагента используется своя модель станции, что обусловлено разницей давления при одинаковой температуре. Однако у некоторых станций есть возможность измерять давление для нескольких видов фреона одновременно. Это обязательно указывается в характеристиках изделия.
Также специалистам по монтажу необходимы в работе и сервисном обслуживании различные расходные материалы, такие, как флюсы, герметики, перфолента, скотч.
Расходные материалы и комплектующие для сплита
Климатическое оборудование также нуждается в дополнительных материалах для эффективного, бесперебойного функционирования. К их числу относится качественный, экологически безопасный хладагент (фреон R22, R410a). Охлаждающее вещество заправляют в систему при установке. При условии качественного монтажа его должно хватить на два года. Затем требуется дозаправка климат-системы.
Дренажные помпы – актуальный расходный материал, учитывая, что не всегда удается монтировать внутренний блок так, чтобы отведение конденсата происходило должным образом. Оснащение климат-устройства помпой позволяет отводить жидкость на высоту до 10 м, расстояние до 15-20 м в зависимости от модели.
Не все бытовые сплит-системы предназначены для работы в зимний период, особенно из числа бюджетных моделей. Исправить это помогает зимний комплект. Он позволяет сплиту работать на охлаждение при минусовой температуре. Комплект включает регулятор скорости вентиляторного механизма, нагреватели для картера компрессора и дренажной емкости. При этом масло внутри системы не замерзает, детали компрессора не изнашиваются.
Что потребуется для самостоятельного монтажа
Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.
Оборудование
Итак, для установки кондиционера своими руками потребуется следующее оборудование:
- Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
- Дрель для установки крепежа с набором сверл разного диаметра.
- Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
- Развальцовщик для медных труб.
Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

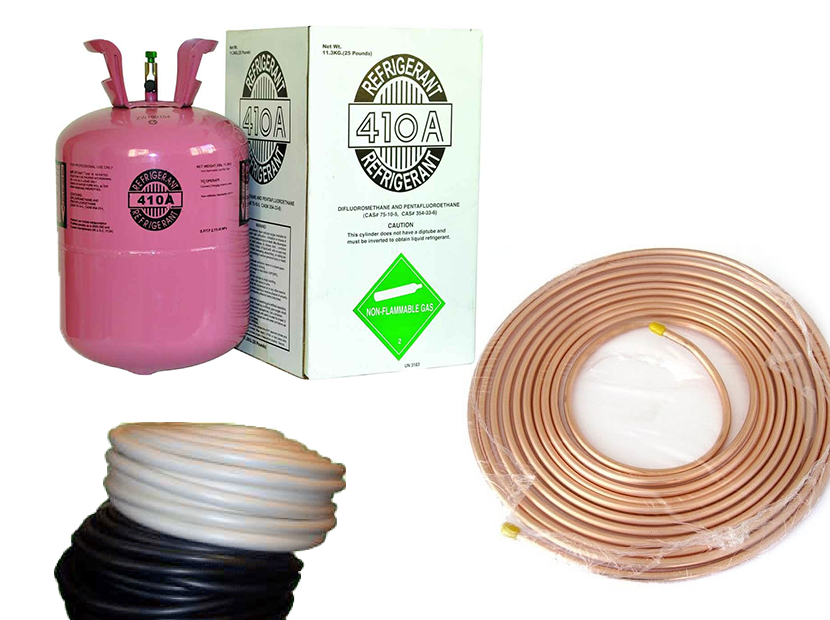

Материалы
Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:
Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом. Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли
Это очень важно
Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета. Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.
Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока
Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.
Это все, что необходимо для установки кондиционера своими руками.
Установка кондиционера – непростое занятие
Прежде чем решиться на самостоятельную установку кондиционера у себя дома, следует уяснить, что это непростой процесс. При установке используется дорогостоящее оборудование. Неправильные действия могут привести к тому, что в негодность придет вся система кондиционирования. Перед тем, как приступить к установке, нужно хорошо понять последовательность работ, а также приготовить все необходимые для работы инструменты. Даже если вы не собираетесь самостоятельно устанавливать дома такую технику, то, по крайней мере, свободно сможете проконтролировать работу любого установщика системы.
Схема самостоятельной установки кондиционера
Конечно, установить кондиционер самостоятельно непросто, но результат стоит того! Перед установкой следует внимательно ознакомиться с инструкцией от производителя, а затем:
- решить, в какое именно место в квартире будет производиться установка кондиционера;
- в выбранной зоне нужно пробить отверстие для трубки, связывающей две части кондиционирующей системы. Это отверстие должно быть сквозным;
- монтируем дренаж для кондиционера;
- подключаем всю электрику согласно схеме, предоставленной в инструкции;
- подводим фреон;
- закрепляем на стенах дома блоки (внутренний и внешний);
- запускаем кондиционер.
Так просто устанавливается моноблочный кондиционер. Для этого не потребуется заканчивать какие-то специальные курсы. Нужно просто иметь умелые руки и внимательно следовать инструкциям. Аккуратный подход к работе приведет к положительным результатам.
Как подобрать подходящий инструмент
При установке кондиционера или сплит-системы понадобится труборез. Необходимо иметь в наличии как резчик для труб малого диаметра, так и труборез для больших труб. Для установки бытовых климатических систем и полупромышленных кондиционеров достаточно будет использовать в работе ручной труборез. У него и цена ниже, и служит долго.
Чтобы выполнить условия, выдвигаемые к развальцовке труб, используемых для прокладки магистралей, необходим профессиональный инструмент – вальцовка для труб.
Чтобы качественно сделать пайку труб, монтажники могут использовать в работе газовую горелку для осуществления пайки и припой с содержанием серебра. Этот инструмент обеспечит оптимальный температурный режим для процесса пайки. Также его удобно переносить и использовать для выполнения работ.
С таким оборудованием соединения делаются качественно и быстро, что обеспечивается курком мгновенного воспламенения и использованием вихревого пламени, которое быстро прогревает соединяемые элементы.
В качестве инструмента для кондиционеров купить можно и пост газосварочный (переносной). С его помощью можно паять трубы большого диаметра. Он удобен в эксплуатации и требует соблюдения несложных мер по технике безопасности. Выполняется такой инструмент в нескольких вариантах, из которых можно выбрать наиболее подходящую модель.
Соединение блоков
Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.
Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.
Дренаж
Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.
Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.
Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.
Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.
При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.
Система циркуляции фреона
Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.
С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.
Вальцвание
Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.
Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.
При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.
Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.
Соединение с портом
Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.
Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.
Ту же операцию повторяют со всеми четырьмя выходами.
Дополнительные расходные материалы
В некоторых случаях помимо базового комплекта может потребоваться и дополнительная расходка для кондиционеров:
- Монтажная пена. Необходима для герметизации отверстия в стене, через которое проходят коммуникации.
- Кабельные стяжки, изолента, скотч. Используются для плотного соединения электрических кабелей и трассы в тугой жгут.
- Козырек для внешнего блока. Как правило, не входит в стандартную комплектацию, но нередко устанавливается дополнительно для защиты оборудования от осадков и ветра.
- Припой и кабельные наконечники для соединения электропроводки.
- Помпа для отвода жидкости.
- Сифон для подключения дренажной трубки к канализации.
- Фреон для дозаправки кондиционера при увеличенной длине трассы.

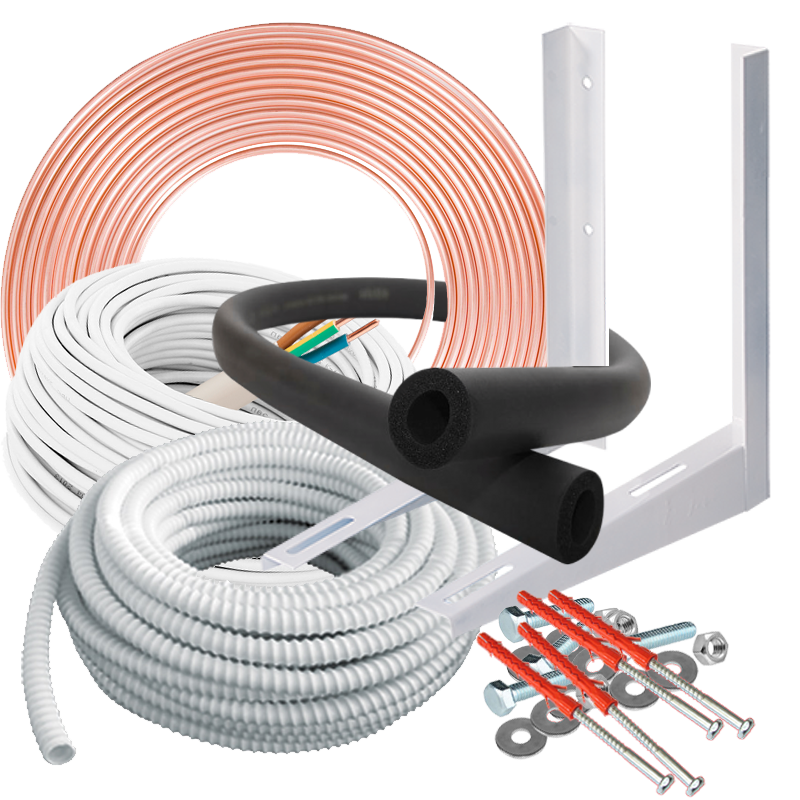

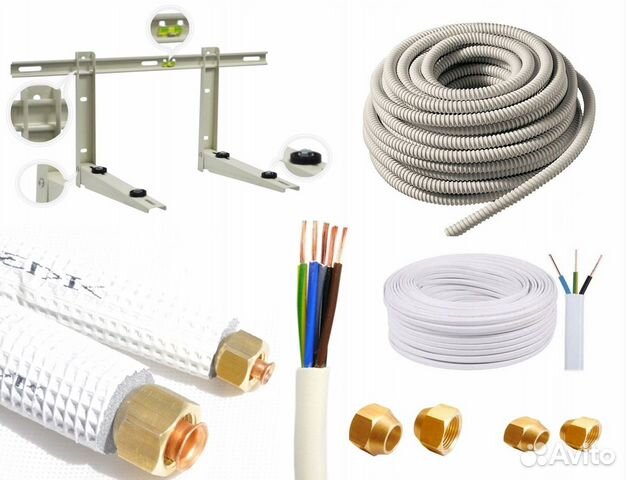

Стандартный монтажный комплект
Включает в себя следующие материалы:
- Трубы для хладагента. Необходимы для прокладки трассы между внутренним и внешним блоком, по которой под высоким давлением будет течь хладагент. Обычно используются медные или алюминиевые трубы диаметром 1/4¨ (от 700 руб/м) или 3/8¨ (от 1100 руб/м).
- Теплоизоляция для труб. Представляет собой полимерную трубку (от 10 руб/м), которая подбирается по диаметру трассы и необходима для ее защиты от воздействия солнечных лучей.
- Электрические кабели. Используются для подключения оборудования к электросети, а также для соединения блоков сплит-системы. Сечение кабеля подбирается в зависимости от мощности устройства (от 10 руб/м).
- Пластиковый короб или гофрированная труба. Используется для защиты коммуникаций и электропроводки.
- Кронштейны. Необходимы для крепления внешнего блока к наружной стене дома. Параметры кронштейнов подбираются в зависимости от его размеров и веса, но их толщина должна быть не менее 2 мм, а высота не менее 450 мм (от 250 руб/шт).
- Крепеж кронштейнов. Применяются специальные дюбели и анкеры диаметром не менее 12 мм (от 30 руб/шт).
- Крепеж внешнего блока. Наружный блок кондиционера крепится к кронштейнам при помощи болтов на 8мм, шайб и гаек (по 4 комплекта на каждую ножку).
- Дренажная трубка. Представляет собой гибкий пластмассовый шланг диаметром от 16 мм (от 20 руб/м) для отвода конденсата на улицу или в канализацию.
Инструменты для монтажа кондиционеров
Качество работы будет напрямую зависеть от:
- опыта монтажной бригады, который придется нарабатывать (по отзывам – до третьего поставленного кондиционера);
- качества инструментов.
Минимальная мощность перфоратора — 800 Вт
Оборудование для монтажа кондиционеров должно быть следующее:
- Перфоратор для сверления стены. Мощность должна быть соответствующая, так как придется делать отверстие в 50 — 60 мм, в которое будут протягиваться несколько труб сразу – кабель, две трубки с фреоном, гофра от конденсата. Можно сразу купить дорогую модель, например – Бош или Макита, чтобы работать и не думать о ремонте инструмента. Но выбирают и более дешевые – Интерскол или AEG. Главное, чтобы мощность позволяла бурить бетон или кирпич — не менее 800 Вт.
Бур для сверления не менее 40 мм в диаметре. Лучше выбирать с усиленным хвостовиком, с ударной функцией. Должны совпадать форматы патрона, SDS-max – оптимальный вариант. Выпускают такой товар фирмы Хитачи, Сигма. В процессе установки систем кондиционирования придется пробивать отверстия в бетоне, в кирпиче, в натуральном камне. Бур должен работать безотказно.
- Второй перфоратор, предназначенный для сверления отверстий для креплений внешнего и внутреннего блоков со сверлами. В основном будут использоваться диаметром 10 и 6 мм. Аккумуляторные дорогие модели хорошо подходят, потому что заряд держат долго, а работать иногда приходится на новых объектах, где есть перебои с питанием.
- Вакуумный насос. Нельзя использовать переделанный насос из-под холодильника или еще чего-то подобного, так как задача ставится полностью осушить систему от пара и примесей, а не только удалить воздух. Если заниматься установкой профессионально, нужен двухступенчатый насос для работы с двумя марками фреона. Сервисное обслуживание откажется проводить ремонтные работы бесплатно, так как монтаж будет переделываться, и в этом будут виноваты монтажники.
- Манометрический коллектор. Желательно приобретать сразу фирменный цифровой. Стоит дорого, но цена оправдана. Диапазон замеров – до 60 Бар. Прибором будет проверяться вакуум и проводиться тест на герметичность системы. В памяти устройства находится до 60 видов хладагентов, есть возможность добавить редкоиспользуемые. Особенно необходимы при большой длине труб во время установки промышленного оборудования – это на будущее.
- Вальцовки для медных труб. Продаются в наборе. Влияют на качество соединения с вентилями.
- Труборезка и устройство для сгибания медных труб, похожие на те, что применяются для металлопластиковых.
- Гаечные ключи различного диаметра. Будут применяться для крепления блоков снаружи и внутри.
- Шестигранники для откручивания вентилей. Без них не получится запустить хладагент в трубы.
- Отвертки для подсоединения электропитания.
- Уровень. Пригодится для замеров наклона конденсаторной трубки, чтобы не застаивалась жидкость.
- Кусачки для зачистки проводов. Если есть – использовать зачистку.
Опрессовка азотом позволит избежать трудозатратного ремонта в будущем
Кроме данного списка могут пригодиться пассатижи или молоток – деревянный и металлический, а также расходные материалы – болты, металлопластиковые и медные трубы, настенные крепления, фреон, масло для вакуумного насоса.
Многие мастера избегают проведения процедуры опрессовки азотом. Это не рационально. В случае монтажа магистралей в подвесной потолок отыскать непроверенную течь будет сложно: придется разбирать конструкцию потолка. Поэтому лучше не рисковать и приобрести баллон с азотом и понижающий редуктор. Это дополнительные расходы, но работа будет сделана качественно.
Для самостоятельной установки сплит-систем вышеуказанных инструментов будет достаточно.
Подробный список инструмента для монтажа кондиционеров
- Большой перфоратор;
- Бур 40*990 проломной или проходной;
- Удлинитель бура до 2-х метров для бурения очень толстых стен;
- Переходник для сверла по дереву;
- Большое сверло по дереву;
- Алмазная машина для бурения алмазными коронками;
- Насос для подачи воды в алмазную машину;
- Штроборезная машина;
- Переходник для алмазной коронки;
- Строительный пылесос;
- Алмазные коронки;
- Нож для снятия изоляции;
- Специальные плоскогубцы для зачистки концов провода от изоляции;
- Специальный инструмент для зажима вилочного наконечника на провод;
- Строительные наушники;
- Защитные очки;
- Удлинитель (тройник);
- Перчатки;
- Маленький перфоратор;
- Насадка под ключ шестигранник для маленького перфоратора;
- Шуруповерт;
- Труборез большой;
- Труборез маленький (6-28 мм);
- Шабер железный;
- Риммер в виде бочонка;
- Вальцовка профессиональная с эксцентриком;
- Коллекторная станция;
- Вакуумный насос на 15 л или более;
- Трубогибы пружинные от 1/4 до 5/8;
- Трубогиб арбалетного типа для трубы большого диаметра или для загибов на большие углы;
- Стремянка на 5 ступенек (алюминиевая) – трансформер;
- Лестница 3-х секционная для наружных работа, до 9 м, алюминиевая;
- Болгарка с отверстием под пылесос (системой пылеудаления);
- Монтажный страховочный пояс + веревки;
- Ящик с инструментами;
- Пистолет для монтажной пены профессиональный;
- Искатель скрытой проводки;
- Течеискатель;
- Весы для фреона;
- Ножницы по металлу;
- Уровень длиной 0,5-1,0 м с тремя пузырьками;
- Рулетка;
- Ручка (лучше лазерная), карандаш;
- Разводной ключ маленький и большой;
- Набор крестовых и плоских отверток;
- Ключи обычные (автомобильные);
- Губки для определения течи;
- Гребенка для чистки ребер кондиционера;
- Зеркало;
- Термометр типа “ручка”;
- Буры для маленького перфоратора, диаметр от 8 до 14 с шагом 2 (4 шт);
- Спецодежда (комбинезон, футболка, куртка, кепка);
- Динамометрический ключ;
- Кабелерез.
Хороший комплект такого инструмента будет стоить примерно 300-500 тысяч рублей, и зачастую у монтажной бригады есть далеко не все из этого списка.
Не всегда есть необходимость возить с собой все инструменты. Обычно на этапе предварительного замера менеджер на месте фиксирует все данные по объекту, необходимые для монтажной бригады. А в процессе подготовки к выезду в машину складывается только необходимый инструмент для работы в этот день.
И конечно, не каждый предмет из этого списка должен быть самой последней модели и самого известно бренда, но на определенных категориях инструмента экономить точно нельзя. Например, на вальцовках. Хорошая вальцовка меньшее 200$ не стоит.
То же самое касается большого перфоратора. Он обязательно должен быть с защитой от заклинивания. Представьте, что будет, если 20-ти килограммовую машину заклинит во время работы. Оператора просто “намотает” на него и монтажником систем кондиционирования ему уже не быть.
Купить инструменты для ремонта автомобиля
Система кондиционирования – сложный и специфичный комплекс компонентов транспортного средства. Интенсивное использование кондиционера предполагает точечное техническое обслуживание, при проведении которого применяются специальные автомобильные инструменты.
В ремонте кондиционеров применяются измерительные станции – манометры. Подключение таких устройств предполагает использование муфт – быстросъемов. Переходники обеспечивают подключение к заправочным портам нестандартных размеров, что расширяет ряд обслуживаемых автомобилей.
Для осмотра и промывки систем автокондиционирования применяются эндоскопы, сервисные пистолеты.
При замене неисправных шлангов используются прессы для обжима, трубогибы, ножницы. Сервисное обслуживание предполагает применение щеток-очистителей, наборов для замены поврежденных и изношенных золотников.
Наша компания предлагает широкий ассортимент – 16 групп инструментов для комплексного обслуживания систем кондиционирования автомобилей. У нас купите то, что вы ищете по доступной цене.
Преимущества сотрудничества с магазином «Автокондицонеры.com»:
- специалисты компании готовы подобрать товар под индивидуальный запрос – звоните нам по телефону +7 499 136 31 51 прямо сейчас;
- продаем исключительно качественные автомобильные инструменты для комплексного обслуживания;
- доставляем товары по всей России и ближайшим странам СНГ. Доступен самовывоз по адресу г. Москва, ул. Угрешская, 12с1, офис 120 и курьерская доставка;
- ассортимент товаров регулярно обновляется;
- возможен персональный заказ, если требуемого наименования нет в наличии.
Сотрудничаем с физическими и юридическими лицами. При оптовом заказе действуют индивидуальные скидочные системы в зависимости от объема покупки. Постоянным клиентам предоставляем персональные программы покупок.
Обращайтесь прямо сейчас, и уже сегодня вы получите индивидуальное предложение по доступной цене.
Источник
