Открытый бак своими руками
Открытый бачок
Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.
Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:
- рулетка, карандаш;
- болгарка;
- сварочный аппарат и навыки работы с ним.
Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.
Теперь поэтапно рассмотрим, как сделать бак своими руками:
действие первое.
Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;
Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;
действие третье.
Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;
действие четвёртое.
Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.
Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:
- через которое осуществляется подпитка системы;
- через которое лишний теплоноситель сливается в канализацию.
Схема бака с подпиткой и сливом
Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:
- так, чтобы вода была выше уровня патрубка;
- так, чтобы вода была ниже уровня патрубка.
Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:
- испарение;
- аварийный выброс;
- разгерметизация.
Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок в контуре.
В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.
Зачем нужен расширительный бак
Каков принцип работы контурного отопления в доме? В трубах и батареях по периметру здания циркулирует теплоноситель, чаще всего это вода, он нагревает радиаторы, которые, в свою очередь, отдают тепло комнатам. Если вы учились в школе, то знаете, что жидкость при нагревании расширяется, а при остывании сжимается. Так и вода в замкнутой системе отопления постоянно меняет свой объём в зависимости от нагрева. При высокой температуре она может разорвать герметичный контур, а при охлаждении, если есть свободный доступ воздуха, образуется воздушная пробка.
Чтобы не сталкиваться с такими проблемами, придумали размещать в каком-то месте контура ёмкость. Излишки воды при увеличении её объёма могут временно поступать в эту ёмкость и сливаться обратно при остывании системы.
Так что без расширительного бачка ни одна система отопления с жидким теплоносителем работать не будет
И не важно, что течёт в ваших трубах: вода или масло
Остается только выяснить: какой именно экземпляр из многочисленных видов ёмкостей выбрать, чтобы, как говорится, поставить и забыть.
Как подобрать расширительный бак
Обслуживание расширительных баков
Требования техники безопасности при эксплуатации
Расширительный бак предназначен компенсировать температурные увеличенияобъема жидкости в отопительной системе. Всем известно, что принагревании объем воды увеличивается. При нагревании воды в отопительнойсистеме происходит увеличение ее объема примерно на 0,3% на каждые 10 С.Если нагреть теплоноситель на 70 С, то его объем увеличитсясоответственно на 3%. Поскольку жидкости практически несжимаемы, тоизбыточному объему деваться некуда. Расширение теплоносителя будетпроисходить каждый раз при запуске отопительной системы. Куда деватьизбыточный объем жидкости? Он как раз и поступает в расширительный бак,где находится до тех пор, пока вода остынет, ее объем уменьшиться и«изгнанный» в бак объем вернется в систему трубопровода. Если излишекразогретой воды удалить из системы, то после охлаждения частьтрубопровода заполнится воздухом, воздушные пробки в дальнейшемзаблокируют движение теплоносителя по системе. Это просто приведет кблокировке отопительной системы. Таким образом расширительный бакоберегает всю отопительную систему от «завоздушивания».
Виды — Открытые баки
Открытые расширительные баки характеризуются тем, что устанавливать их необходимо исключительно в самой высокой точке отопительной системы. Таким местом может быть, к примеру, чердак. Но вот препятствие расширению теплоносителя – это не единственная функция такого вида устройств, поскольку они также препятствуют закипанию воды в трубах и восполняют ее запасы в тех случаях, когда по какой-либо причине произошла утечка.
Бак может быть использован как с естественной, так и с принудительной циркуляцией.
- Если циркуляция естественная, то бак необходимо подсоединять к магистрали, по причине чего он «по совместительству» будет еще и воздухосборником.
- Если же теплоноситель движется по системе принудительно, то бак подсоединяется уже к обратной трубе, дабы вода в системе не закипала.
В целом, открытый бак представляет собой резервуар, из которого выходят четыре трубки:
- Расширительная.
- Циркуляционная.
- Переливная.
- Сигнальная.
К отопительной системе ведет расширительная трубка, которая располагается вверху емкости. Также есть переливная трубка, необходимая в тех случаях, когда емкость переполняется и нужно увести воду в канализацию. Снизу, соответственно, есть сигнальная трубка, оснащенная запором, а циркуляционная нужна для того, чтобы теплоноситель в баке не замерзал, да и общая температура чтоб поддерживалась перманентно. При желании можно принять еще одну дополнительную меру, которая «подстраховывала» бы циркуляционную трубу – утеплить бак термоизолирующим материалом.
Важно! На сегодняшний день подобные баки практически не используются в отопительных системах ввиду большого количества недостатков. Среди таких недостатков хотелось бы выделить следующие:. Среди таких недостатков хотелось бы выделить следующие:
Среди таких недостатков хотелось бы выделить следующие:
- Такие системы не приспособлены к высокому давлению.
- Их конструкция весьма громоздка и габаритна.
- По причине того что система открытая, в трубопровод наряду с водой попадает еще и воздух, оказывающий самое негативное влияние на поверхность труб – в скором времени на них образуется коррозия. Это же касается и прочих металлических элементов.
- Такие баки следует устанавливать только в самой высокой точке, а это, согласитесь, дополнительные расходы.
Обслуживание расширительного бака
Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:
- Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
- Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
- Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
- Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.
Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.
Показания манометров при правильной работе расширительного бака
Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.
Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.
Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.
Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.
Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.
Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».
Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.
Мембранный расширительный бак «таблетка»
Мембранный расширительный бак
Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.
Схематическое устройство расширительного бака
Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.
Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.
Разновидности расширительных бачков
Далее мы рассмотрим виды расширительных баков для отопления. Все они имеют схожую конструкцию, отличаясь внутренним устройством, объемом и формой. Давайте рассмотрим их устройство и выясним некоторые отличительные особенности.

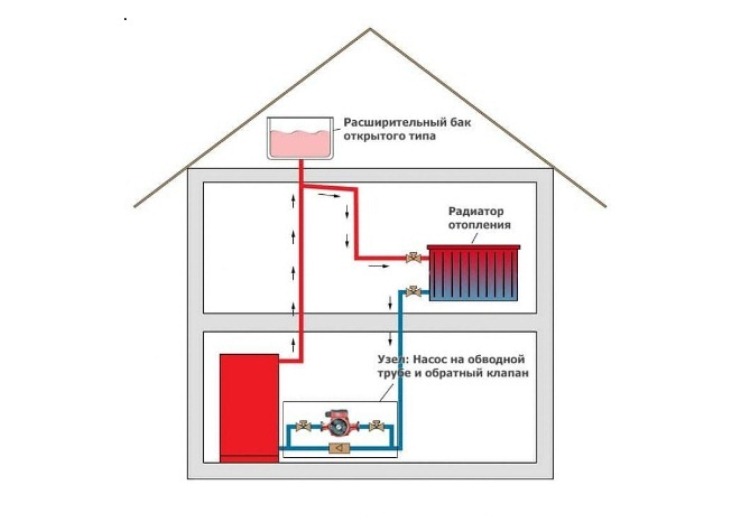

Расширительные баки для открытых систем
Расширительный бак для системы отопления открытого типа представляет собой простой бачок без какой-либо внутренней начинки. Его задача – принимать в себя расширяющийся и увеличивающийся в объеме теплоноситель из отопительного контура, препятствуя его повреждению. Отсюда же удаляется воздух, образующийся в процессе работы отопления. Установленный в самой верхней точке контура, он вмещает в себя до нескольких литров жидкости. С целью предотвращения попадания в теплоноситель посторонних частиц и пыли, бачок закрыт крышкой. При этом он не является герметичным.
Вы можете изготовить самый простой расширительный бак для отопления своими руками – в этом нет ничего сложного. В системах отопления открытого типа в качестве таких бачков используются различные металлические баллоны, пластиковые бочонки и многое другое. Также вы можете сварить его из листового железа, придав ему любую форму (например, прямоугольную – это самый простой и компактный вариант). Подключение расширительного бака к системе осуществляется обычной трубой небольшого диаметра.
Бачки для закрытых систем
В отоплении закрытого типа используются несколько иные бачки. Они построены по замкнутой схеме, теплоноситель в них не сообщается с атмосферным воздухом. Общий принцип работы расширительного бака в системе отопления таков – нагреваясь и расширяясь в объеме, теплоноситель под собственным давлением поступает внутрь бачка, заполняя часть его объема (он ограничен мембраной или резиновым баллоном/мешком). При остывании теплоноситель вытесняется в обратном направлении – внутрь отопительного контура. Еще одна суть расширительного – поддерживать в системе определенное давление.
Мембранный бак для отопления – это и есть не что иное, как расширительный бачок закрытого типа. Но используемые в их конструкции мембраны могут быть двух типов – в виде диафрагмы или в виде резинового баллона (мешка). Мембранные баки для систем отопления разделены надвое прочной резиновой (иногда из альтернативных материалов) мембраной. Вторая половина заполняется воздухом или чистым азотом. При поступлении теплоносителя мембрана изгибается, сжимая газовое наполнение. Как только теплоноситель остынет и его объем уменьшится, мембрана выдавит его обратно в контур.
Некоторые пользователи и специалисты называют такие баки вакуумными, но это не совсем правильная терминология – никакого вакуума тут нет и в помине.
В верхней торцевой части мембранных расширительных баков для отопления мы можем увидеть клапаны для точной настройки давления. Сюда подключаются насосы и манометры. Если бак создаст излишнее давление в системе (при правильно выбранном объеме), начнет срабатывать предохранительный клапан. Если это произошло, следует немного стравить газ из газовой части. В противном случае подсоединяем сюда насос и начинаем накачивать воздух до достижения рекомендуемого производителем давления (указывается в техпаспорте).
Для того чтобы проверить давление в расширительном баке котла для отопления частного дома, воспользуйтесь обыкновенным автомобильным манометром.
Кстати, корпуса расширительных бачков для отопления частных домов и многих других построек делаются пластиковыми или металлическими. Что касается имеющихся внутри мембран, то они нередко делаются съемными – это необходимо для проведения оперативного ремонта без замены всей конструкции целиком.
Встроенные бачки
Также существуют расширительные баки для котлов, которые устанавливаются внутрь обогревательного оборудования – это бачки для двухконтурных котлов, у которых вся обвязка находится непосредственно на борту. В большинстве случаев их объем варьируется от 6 до 8 литров, чего вполне достаточно для обогрева квартир и частных домовладений (и для корректной работы отопления). Например, такие бачки устанавливаются в котлах Baxi, Buderus, Protherm и во многих других.
Для чего нужен расширительный бак?
Как мы знаем, вода имеет свойство расширятся во время нагрева. Да как и в целом любая другая жидкость. Теплоноситель в системе отопления не является исключением. При расширении жидкости ее избыток нужно куда-то девать. Для этих целей в отоплении и придумали расширительные баки.
Прежде всего, вспомним основной закон физики: при нагревании тела увеличиваются, а при остывании уменьшаются. Циркулирующий теплоноситель (вода) в системе при нагревании увеличивается в объёме в среднем на 3-5%. Для профилактики аварий и поддержании работоспособности отопительного оборудования нужна ёмкость, которая и будет сглаживать разность температуры и, как следствие – давление и объём воды. То есть, при нагреве бак заберёт на себя излишек жидкости, а при охлаждении – спустит её обратно в систему. Таким образом, давление в котле остаётся в пределах допустимых норм. В противном случае, срабатывает автоматика защиты и система встаёт. Что может быть небезопасно при сильных морозах.

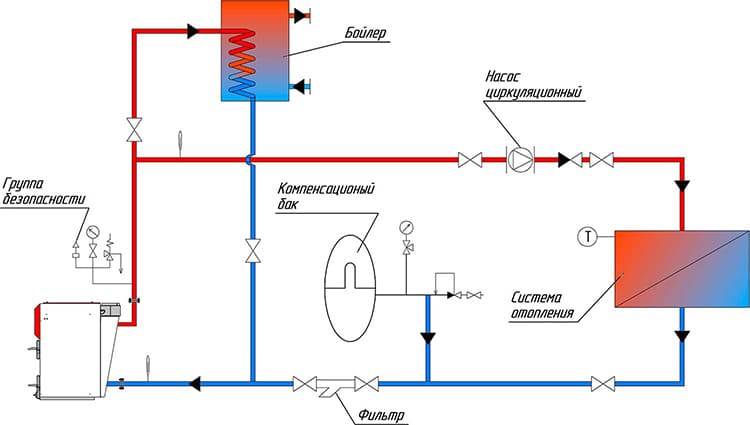

Группа безопасности для отопления с расширительным баком
Для системы отопления с расширительным баком группа безопасности представлена набором агрегатов, выполняющих защитную функцию. Он состоит из трех отдельных приборов, которые объединены в специальном коллекторе. В группу водит манометр, воздухоотводчик и предохранительный клапан.
Манометр предназначен для контроля давления теплоносителя в системе с целью поддержания его на безопасном уровне. Он оснащен двумя стрелками: одна показывает рабочее давление, другая – заданное. Воздухоотводчик в виде крана Маевского, который работает в автоматическом режиме, используется для выведения из жидкости в системе отопления пузырьков воздуха. Он монтируется на максимально возможной высоте. Предохранительный клапан применяется для контроля показателей давления в сети. Если оно резко увеличивается, клапан открывается, что способствует удалению некоторого объема жидкости из системы.
Группа безопасности для отопления: 1 — твердотопливный котел, 2 — вентилятор, 3 — кран запорный, 4 — группа безопасности, 5 — клапан сброса избыточного давления, 6 — циркуляционный насос, 7 — фильтр, 8 — расширительный бак, 9 — обратный клапан
Принцип работы группы безопасности заключается в следующем. Когда в системе отопления возникает аварийная ситуация, что приводит к прекращению движения теплоносителя, в ней быстро возрастает давление. Часть пара от горячей жидкости улавливает воздухоотводчик, который оснащен специальным поплавком. Он опускается и открывает клапан. Пар быстро выпускается наружу, что способствует снижению давления в системе.
В случае неэффективной работы крана Маевского, что способствует дальнейшему увеличению давления, срабатывает предохранительный клапан, который открывается, предоставив возможность сливаться жидкости из системы до момента, пока давление не стабилизируется. Защитный блок монтируется на подающем трубопроводе, на расстоянии более 50 см от источника тепла. Воздухоотводчик устанавливается исключительно в вертикальном положении. К предохранительному клапану можно присоединить гибкий шланг, по которому будет изливаться вода в случае аварийной ситуации.
Статья по теме:
Расчет объема
Определившись, нужен ли дополнительный расширительный бак для настенного газового котла, требуется правильно рассчитать объем емкости. Процедура проводится с учетом использования газового нагревателя в наиболее интенсивном режиме. Лучшим вариантом считается резервуар, вместительность которого будет не меньше 10-12 % от общего объема жидкости, циркулирующей в контуре. Провести самостоятельные расчеты вместимости вполне возможно. На первом этапе рассчитывают полный объем воды, используемой в процессе применения котла. Для этого выполняются следующие действия:
Из всей системы сливается абсолютно вся жидкость.
Проводится обратное наполнение с использованием водосчетчика.
Складываются объемы нагревателя и теплоносителя, находящегося в радиаторах и трубах.
Мощность газового нагревателя умножают на 15.Важно рассчитывать объем бачка внимательно, с учетом всех необходимых параметров После этого рассчитывают требуемую вместимость расширительного бачка: Объём расширительного бака = (V*E)/D
D – эффективность бачка;
Е – коэффициент расширения воды – 0,0359, отличается для других видов теплоносителя;
V – рассчитанный общий и полный объем влаги.
Первый коэффициент также требуется посчитать: D = (Pmax—Ps)/(Pmax +1)
- Ps — значение давления зарядки емкости, оптимальное 0,5 Бар;
- Pmax – максимальный параметр общего давления.
Достаточно часто после расчетов обнаруживается, что даже наличия встроенной емкости недостаточно и для подходящей функциональности требуется установить дополнительный расширительный бак для двухконтурного газового котлаНеобходимо правильно рассчитать все параметры, чтобы агрегат подошел к газовому котлу Рекомендуется производить расчеты внимательно, чтобы приобрести устройство действительно необходимого объема.
Как выставить оптимальное давление?
На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.
Для накачки воздуха в расширительный бак подойдет даже простейший автомобильный ручной насос с манометром или автоматический компрессор
Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.
Алгоритм измерения давления:
- Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
- На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
- Подсоединить к ниппелю бака насос.
- Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
- Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
- Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.
Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.Если бак накачан правильно, то стрелка манометра прибора при измерении будет показывать плавный набор давления без каких-либо скачков и рывков
При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.
А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.
Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.
Устройство и принцип действия расширительного бака для отопления закрытого типа
Подключение расширительного бака к системе отопления вместе со всеми проверками изучено. Также будет полезно подробно разобрать, что из себя представляет данный резервуар и как он работает.
Данная конструкция обладает двумя камерами, разделяемыми мембраной. Первая предусмотрена для воды, вторая – для воздуха под давлением. С внешней стороны зачастую это красный цилиндр. Существуют вариации для горизонтального или вертикального размещения. Создается из металла с антикоррозийным покрытием.
Конструкция расширительного прибора имеет следующее:
- Резьбовой патрубок. Расположен на одной из сторон устройства, требуется для подключения к контуру;
- ниппель. Занимает противоположную сторону. Необходим клапан для образования нужного давления во второй камере;
- мембрана. Эластична и деформируется во время перемен в давлении;
- камеры. Для воды находится у патрубка, воздушная – противоположно.
Дальше уже следуют различия моделей. Так, комплектация подразумевает разные крепления: кронштейны, хомуты либо ножки.
Различается и сама мембрана: диафрагменная и баллонная. Первая относится к неразборным бакам. Другая как раз эластичная и обладает разборным фланцем. При этом принцип действия у них одинаков:
- При заливе в систему теплоносителя через патрубок часть попадает в водную камеру. Получается статичность после выравнивания давления;
- Повышается температура – увеличивается объем воды и давление. Излишки отправляются в бак и влияют на мембрану – водная камера возрастает в объеме, а воздушная уменьшается с попутным увеличением давления воздуха:
- Понижается температура – уменьшается объем жидкости. То увеличенное давление возвращает мембрану в исходное положение и выталкивает воду в трубы.
Особенности монтажа
Подготовительные мероприятия. До начала работ, котёл отключают от электросети. А также перекрывают подачу воды и сливают из системы всю жидкость.
Обычно для соединения частей системы используют полипропиленовые трубы, их сваривают специальным паяльником с дополнительной фурнитурой в виде муфт и уголков для фитинга.
Предпочтительнее всего взять «американку», её преимущество в том, что можно будет легко снять бак в случае необходимости. «Американка» состоит из двух частей: одна крепится к резьбе на расширительном баке, вторая — к первой. Затем ко второй части припаивают трубу. Для обеспечения надёжности соединения фитинга с баком, на резьбу наносят уплотнитель в виде пасты или льна, фитинг закрепляют на резьбе газовым ключом.
- Монтаж труб. После удаления воды из сети, паяют и укладывают трубы, обязательно добавляя запорный кран, который позволит в будущем провести профилактические или иные работы с баком без полного слива жидкости.
- Подключение резервуара. После присоединения «американки» к бачку, его помещают в заранее выбранное место так, чтобы к расширительной ёмкости всегда был открыт свободный доступ.
- Прежде чем запускать систему, обязательно проверяют водяной фильтр, моют его, если необходимо выполняют замену. Меняют картридж магистрального фильтра.
- Запуск. После фиксации всех элементов пробуют запустить систему, для этого её заполняют водой и включают котёл.
При монтаже следует придерживаться некоторых правил:
- не ставить бачок вплотную к стенам или в труднодоступных местах;
- высота крепления такая, чтобы легко можно было дотянуться до золотника или отсекающего крана;
- на патрубок резервуара не должны давить трубы или арматура;
- нельзя помещать подводящую трубу в проходе на полу или над головой;
- если ёмкость будет находиться на чердаке, её рекомендуют обернуть утеплителем;
- организуют перелив, иначе вода может залить потолок в случае поломки.
