На каком максимальном расстоянии вкручиваются сваи

Особенности расчета

Вычислить правильное расстояние между опорами важно по следующим причинам: если опоры будут находиться слишком далеко друг от друга, может произойти посадка здания, маленькое расстояние между сваями значительно увеличит финансовые затраты на строительство. Профессиональные строители рекомендуют при проведении расчетов учитывать:

• Вес каркасного строения в целом;
• Массу мебели, техники, коммуникационных систем;
• Коэффициент запаса;
• Свойства самих свай;
• Нагрузку от ветра и снега;
• Устойчивость почвы.

При расчете также учитываются такие показатели, как:

• Полезная нагрузка. Ее определяют положениями СНиП (строительными нормами и правилами);
• Снеговая нагрузка. Индивидуальна для каждого региона, поэтому ее нужно находить именно для вашей местности;
• Коэффициент запаса всегда применяется стандартный — 1,1-1,25.

Как только проведены расчеты, необходимо зафиксировать полученные данные. Для этого рисуется схема. На ней четко обозначается месторасположение каждой отдельной сваи на плане фундамента. Это упростит распределение опор непосредственно при работе. При любом результате расчетов колонны обязательно располагаются по углам здания, в зоне сопряжения несущих конструкций. Оставшиеся опоры расставляются под лагами пола будущего дома, распределять их нужно равномерно.

Расчет расстояния между сваями

Чтобы определить расстояние между сваями свайного фундамента, надо знать две величины: необходимое количество свай и размеры здания в плане.

Алгоритм расчета количества опор примерно одинаков для всех их видов, потому достаточно рассмотреть один вариант – например, буронабивные сваи.

Исходными данными для расчета являются:

• анализ грунтов в зоне строительства;
• максимальная нагрузка будущего дома на грунт;
• площадь дома.

Анализ грунтов

Определить состав грунта на участке можно самостоятельно (если планируется возведение легкой постройки). Для этого на месте будущего фундамента надо выкопать несколько ям глубиной примерно 2 метра.

В процессе рытья «скважин» вы увидите, какой тип грунта вам будет попадаться, и на какой глубине находится плотный слой (например, твердая глина).

Этот параметр вам понадобится для расчета длины сваи.

Собираем нагрузки

Общая нагрузка на грунт определяется как сумма весов всех строительных материалов, которые предполагается использовать при строительстве, снеговой и ветровой нагрузки.

Две последние величины — нормативные.

Они зависят от региона строительства и определяются по таблицам действующих в России СНиПов.

Определяем необходимое количество свай

Для определения необходимого количества опор надо выполнить следующие действия:

• рассчитать площадь подошвы одной сваи;
• полученный результат умножить на сопротивление (4);
• общую нагрузку поделить на произведение площади подошвы и сопротивления.

Получив число опор, необходимо произвести корректировку нагрузки: ведь и сами сваи давят на грунт. Вес буронабивной сваи считается без учета ее расширения.

Умножив вес одного элемента на их общее количество, получим дополнительную нагрузку на грунт.

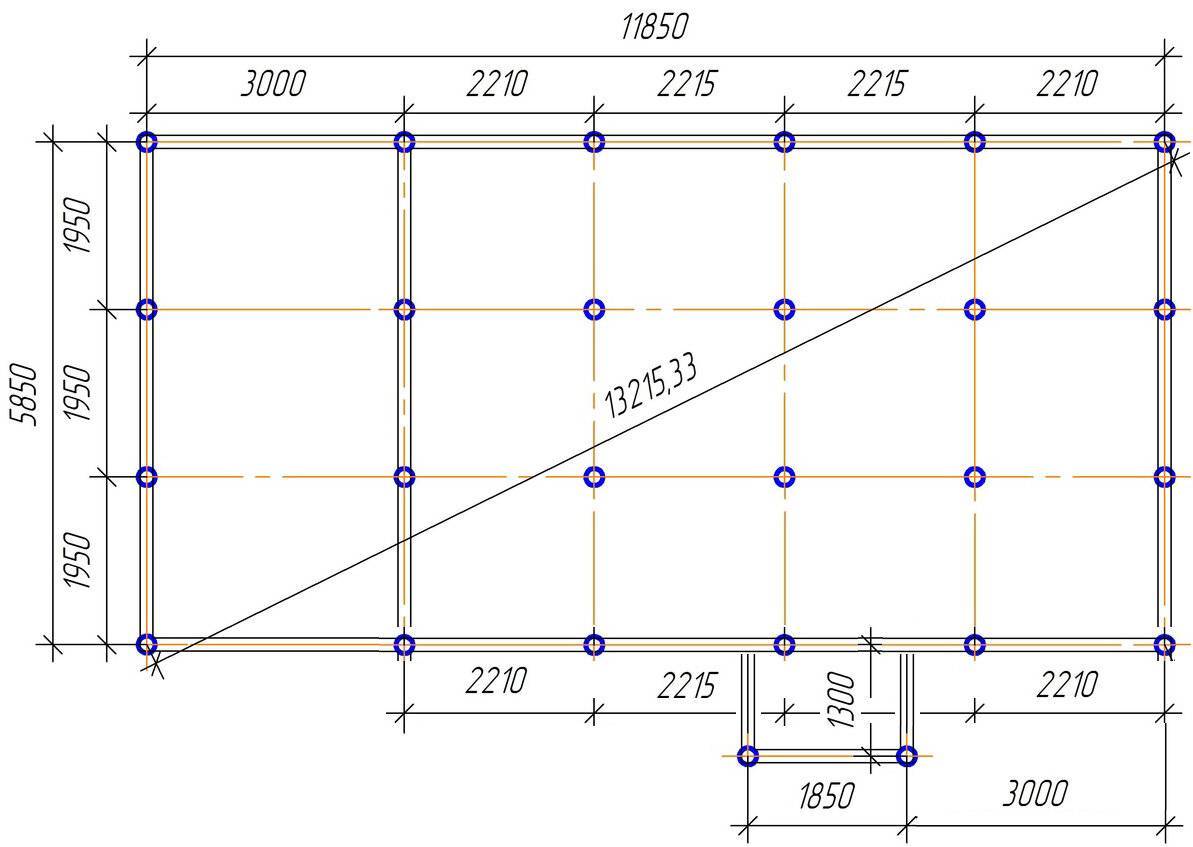

Шаг установки свай

Как определить расстояние между сваями фундамента, зная их количество и габаритные размеры здания?

Кажется, нет ничего проще: расчет расстояния между сваями под фундамент заключается в делении периметра постройки на количество опор.

Но и здесь есть некоторые нюансы – существуют минимально и максимально допустимые расстояния между опорами:

• минимальное расстояние между буронабивными сваями фундамента по осям не должно быть менее трех диаметров опоры;
• максимальное расстояние между сваями фундамента – от 5 до 6 диаметров сваи.

Из вышеизложенного правила есть несколько исключений:

• при строительстве на песчаных грунтах минимально допустимое расстояние между бетонными сваями фундамента составляет 4 диаметра. При уменьшении шага возникает переуплотнение грунта, что приводит к усложнению монтажных работ;
• деревянные сваи устанавливаются с минимальным шагом 70 см независимо от их диаметра;
• минимально допустимый шаг для железобетонных опор составляет 90 см.

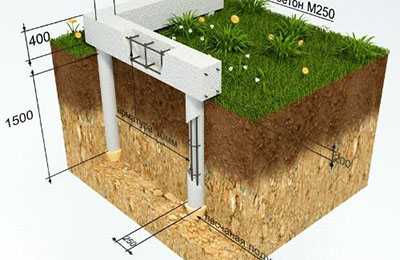

В зависимости от типа фундамента сваи могут размещаться рядным способом или в шахматном порядке. Первый способ применяется в свайно-ленточном фундаменте, второй — в свайно-ростверковом.

Расстояние между сваями свайно-ростверкового фундамента не должно превышать шести диаметров столба. В противном случае опора будет подвергаться воздействию повышенной нагрузки и работать как одиночная. Это приведет в конечном итоге к разрушению ростверка и даже обрушению постройки.

Оптимальным расстоянием между сваями свайно-ленточного фундамента считается 1,5-2 метра.

Максимально допустимый шаг зависит от размещения опор:

• в один ряд – 1,33 м;
• в два ряда – 2,67 м.

Устройство винтового фундамента

Фундамент на винтовых сваях используется при строительстве легких построек, вспомогательных помещений. При возведении тяжелых жилых домов использовать такой тип не рекомендуется.

Инструкция по монтажу винтовых оснований следующая:

Схема размеров винтовых свай.

Выбор места. При определении с местом строительства необходимо убедиться в том, что в местах устройства фундамента не проложены инженерные коммуникации (кабель, трубопровод и пр.).Разметка плана фундамента.

Разметка выполняется согласно проекту дома, где также указаны все данные об основании, его размерах и конфигурации. Все отметки необходимо выполнять с максимальной точностью, допуская погрешность по любому измерению не более 2 см.Ввинчивание свай. Осуществляется это следующим образом.

В месте расположения опоры делается небольшое углубление (примерно 15-25 см). В подготовленную яму устанавливается свая. В отверстие опоры вставляется лом, диаметр которого не более 3 см, далее устанавливается труба с квадратным сечением, образуя своего рода рычаг.

Для рычага лучше всего использовать металлическую трубу с сечением 50х50 мм и длиной 3-3,5 м. Длины рычага — 2-3,5 м с каждой стороны. Причем чем длиннее труба, тем проще будет крутить рычаг и тем глубже зайдет свая.

Ввинчивание опоры осуществляется при помощи круговых движений, совершаемых вокруг ее оси. За один оборот опора должна уходить в землю примерно на 20 см. Во время процесса нужно постоянно следить за ровным положением элементов фундамента.

При необходимости проводится выравнивание опоры. Следить за ровностью следует сразу, при вхождении опоры, т. к.

с каждым новым витком придать нормальное положение фундаменту будет все сложнее. Проверяется точность установки строительным уровнем или отвесом. Допустимое отклонение от оси — 1-2 градуса.

Если при ввинчивании свая не заходит в землю, а только рыхлит почву, то следует углубить яму до 50 см.

И при установке опоры нужно увеличить вертикальную нагрузку, для чего на рычаг дать дополнительную нагрузку. Как только опора зацепит грунт, нагрузку можно снимать. Закручивать сваи лучше при помощи трех или пяти человек.

Винтовые опоры ввинчиваются на глубину, предусмотренную проектом. Но она должна быть не менее 1,5-1,8 м и достигать плотных слоев почвы.

Все винтовые сваи вкручиваются вышеуказанным способом. После того как они все будут установлены, их следует подрезать болгаркой.

Это делается для того, чтобы они были одинаковой высоты. Для ровности обрезки используется строительный уровень. Рекомендуется оставлять винтовые сваи высотой до 50-60 см от земли.

Следующий этап — бетонирование винтовых свай.

Это необходимо сделать, чтобы придать опорам дополнительную прочность и надежность. Кроме того, из полости выгоняется лишний воздух. После данной процедуры фундамент сможет выдержать большую нагрузку, исключается возможность деформаций и крена опор.

Для засыпки в сваю следует брать цементно-песчаную смесь или бетонный раствор. Средний расход на одну сваю — 0,02 куб. метра раствора или 35 кг цементно-песчаной смеси.

Заключительный этап — приваривание оголовков и изготовление обвязки брусом. Брус можно заменить швеллером. В этом случае делать оголовки не нужно, что позволяет сэкономить на возведении фундамента.

При изготовлении свайного фундаментазапрещаются следующие действия:

подгонка свай под уровень при их завинчивании. В дальнейшем при эксплуатации фундамент может не выдержать нагрузки и просесть;ввинчивание опор под углом по отношению к оси более чем 2 градуса;удлинение свай, которые при были криво закручены;ввинчивание свай на глубину менее 1,5 метра;изготовление углублений под опоры глубиной более 50 см;использование свай с поврежденным антикоррозионным покрытием.

Если соблюдены все эти правила и инструкция по монтажу свай, то можно получить устойчивое основание под постройку, которая прослужит долго и надежно.

Несущая способность и долговечность свайного фундамента зависит от соблюдения технологических требований строительства и правильно произведенных расчетов. Среди прочих параметров рассчитывается и расстояние между сваями фундамента.

Строителей-новичков слово «расчет» пугает. Но для индивидуального строительства эту процедуру упростили настолько, что с ней может справиться и школьник, умеющий правильно оперировать арифметическими действиями.

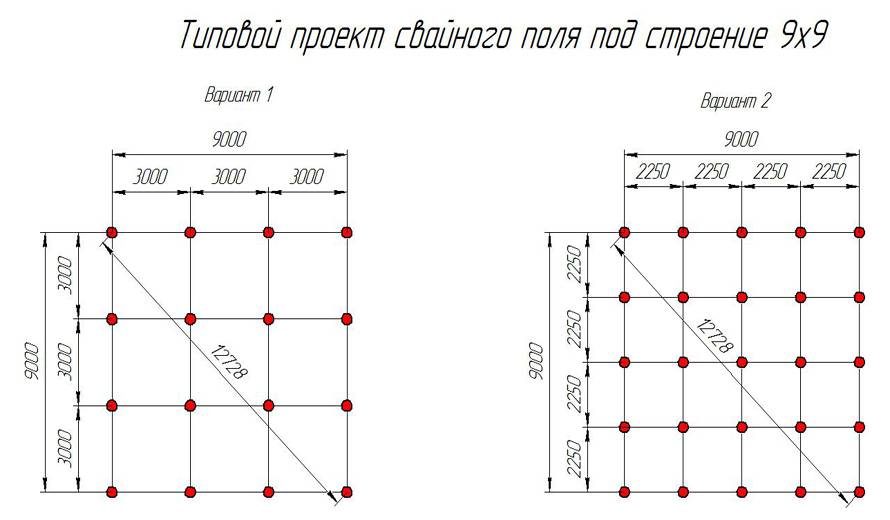

Распределение по площади

Расставляя места установки упор, учитывают минимально и максимально допустимые дистанции.

Расстояние между забивными сваями не может быть меньше 3 диаметров опоры, в противном случае бывает отрицательное взаимное влияние.

При распределении опор по фундаментному полю учитывают требование равномерного распределения нагрузок.

Обязательно монтируют сваи в углах постройки и пересечении любых стен между собой. Большее количество опор монтируют под тяжёлыми капитальными стенами.

Нельзя допускать разницу весов между наиболее и наименее нагруженными сваями более 15%. Постоянные нагрузки на опоры не должны различаться более чем на 5% и кратковременных более чем на 20%

Это важно, например, для фундамента под встроенный в дом гараж

Максимальный шаг свай обусловлен наличием или отсутствием ростверка. В большей части случаев сваи не должны располагаться более чем на 1,5 м друг от друга.

Выделяют способы установки:

• одиночный,
• кустовой,
• лентой,
• сплошным полем.

Расположение свай зависит от нагрузки на ростверк

Выбор варианта зависит от ранее произведённых расчётов, конфигурации здания, мест максимальных и минимальных нагрузок.

Одиночные сваи предназначены для установки столбов освещения или небольших по площади сооружений.

Кусты монтируют при больших нагрузках на единицу площади, например, под стенами многоэтажных зданий.

Ленты в один ряд чаще всего применяют в строительстве подпорных стенок большой протяжённости.

как рассчитать расстояние между сваями?

Решив использовать в качестве опоры дома свайный фундамент, человек сталкивается с необходимостью правильно рассчитать расстояние между столбами.

Расстояние между столбами зависит от множества параметров:

• массы постройки;
• площади дома;
• архитектурных особенностей проекта (количество углов и пересечений стен, их взаимного расположения;
• жесткости и упругости материала стен постройки и особенностей ростверка;
• несущей способности почвы и прочих характеристик грунта;
• выбранного типа опор фундамента, их размеров.

При расчете следует ориентироваться на требования и рекомендации строительных норм и правил. Перед определением промежутков следует высчитать необходимое количество свай.

Расчет количества

Чтобы знать, как распределять элементы в кусте, где ставить каждую конкретную опору, какие промежутки будут между ними, нужно знать их общее количество.

Для начала следует подсчитать массу постройки вместе с ветровыми, снеговыми и прочими нагрузками. Также нужно определить несущую способность грунта под основанием сваи.

Далее, зная несущую способность почвы и размеры подошвы, можно определить, какую нагрузку способен выдержать один столб.

При этом в зависимости от точности исследований грунта нужно добавлять 20-25% запаса.

Определение расстояния

Стоит помнить, что опорные элементы обязательно должны быть под углами постройки, в местах пересечения стен. Максимальное расстояние от одной опоры к другой определяется путем расчета сопротивления материала балок ростверка и стен изгибающим, продавливающим нагрузкам.

Таким образом, чем прочнее стены, чем массивнее ростверк, тем больше можно делать пролеты. Обычно не целесообразно делать расстояние в свету более 2,5-3 метров, потому что иначе неоправданно возрастают требования к прочности ростверка. Строительные нормы также регламентируют минимальный промежуток от столба к столбу фундамента. Оно зависит от типа свай и характеристик грунта.

Если погружение столба связано с вытеснением и деформацией почвы, то расстояние между осями столбов должно быть не менее 3d, где d — диаметр подошвы. К примеру, если используются вдавливаемые бетонные сваи размером 30 см, то между ними должно быть не менее 90 см или же 60 см просвет.

Зато легко нарушить следующее правило — промежуток в свету должен быть не менее 0,5 метра для сухих глинистых твердых почв и не менее 1 метра для прочих типов грунтов (СНиП 2.02.03-85).

Это требование обусловлено тем, что при близком расположении опор несущие конусы почвы под подошвой пересекаются на слишком близком расстоянии и это отрицательно влияет на совокупную несущую способность фундамента.

В данном случае, если высчитывается расстояние между винтовыми сваями, брать в расчет нужно не диаметр трубы, а размеры лопастей. Ведь именно они выполняют роль опорного расширения.

Если используются сваи ТИСЭ или другие разновидности с увеличенным диаметром подошвы, то брать в расчет нужно именно размер нижней, широкой части.

Если вместо круглой формы используются квадратные или прямоугольные, то вместо диаметра берется крупнейший линейный размер подошвы.

Таким образом составление проекта расположения выполняется следующим образом:

1. Выполняется расчет общего требуемого числа столбов.
2. На схеме фундамента расставляются все необходимые сваи, с учетом требований к размещению.
3. При необходимости добавляются еще столбы, если где-то слишком большой пролет.

Если это бетонные типы, установка которых сопряжена с выдавливанием грунта, то нельзя устанавливать следующую сваю, если в соседней, расположенной ближе 1,5 м раствор еще не набрал прочности. В таком случае установка совершается через одну.

Смотрите нашу видео-подборку:

Расчет количества винтовых свай с помощью калькулятора

Калькулятор свай

Кол-во свай: Диаметр сваи: Длина сваи:

Если вам необходимо рассчитать количество винтовых свай, которые потребуются для строительства фундамента на вашем объекте, вы можете сделать это, не выходя из дома. Вам нужно только знать первичные параметры. Необходимо подсчитать количество углов и стыки внешних стен с несущими перегородками. В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров. Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай. Воспользуйтесь онлайн-калькулятором расчета количества свай на нашем сайте. Помимо необходимого количества, вы сможете узнать также их предварительный диаметр и длину. Расчет свайного поля онлайн достаточно прост, Вам требуется только внести данные в соответствующие поля:

1. Укажите длину сторон вашего строения.
2. Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
3. Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
4. Выберите строительный материал вашего сооружения.
5. Укажите тип грунта на участке.
6. Укажите количество углов планируемого дома.
7. Укажите высоту цокольного этажа из предложенных вариантов.
8. Отметьте, собираете ли вы устанавливать камин/печку.
9. Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Сбор нагрузок свайного фундамента

Для определения нагрузки рассчитывают вес строительных материалов

При расчете свайно-винтового фундамента требуется найти сумму воздействующих на него нагрузок в единицах массы (для крупных зданий это тонны). Их можно разделить на константные и временные. В последнюю категорию входят:

• Длительные – стационарное оборудование с его наполнением, временные ограждения.
• Кратковременные – факторы климата (снег и т.д.), передвижное оборудование, транспорт, воздействия живых существ.
• Специфические – действие пожаров, взрывов, повреждений фундамента (влияющие на внутреннее строение грунта), сейсмического фактора. Их значение может быть отрицательным.

Подсчет общей нагрузки на фундамент реализуется посредством простого суммирования значений нагрузок по всем приведенным категориям. Чтобы узнать сумму константных воздействий, нужно определить удельный вес затрачиваемых на строительные работы материалов. Требуемую информацию может предоставить их поставщик. Зная материал, его толщину и тип конструкции, можно воспользоваться табличным значением параметра. Наибольший удельный вес на каждый квадратный метр имеет железобетон. Это относится к стеновым конструкциям и к перекрытиям. Обязательно учитывается вес кровли.

Когда расчет свай и фундамента производится собственноручно, нужно брать во внимание, что показатель нагрузки определяется как нормативный параметр, перемноженный на коэффициент надежности γf. Последнее значение зависит от материала конструкции и его плотности и обычно находится в границах 1,05-1,3. К примеру, периметр P внутренних и внешних стен деревянного дома равен 50 м, высота h – 5 м, а удельный показатель сырья – 70 кг/м2

Тогда нагрузка будет рассчитываться по формуле P*h*удельный вес=50 м*5 м*70 кг/м² = 17500 кг = 17,5 т. Аналогичные показатели вычисляют для крыши и перекрытий. В первом случае удельный вес материала умножают на площадь. Во втором добавляют еще один множитель – количество перекрывающих элементов. Эти три значения – для каркасных конструкций, крыши и перекрытий – суммируют. Результат, перемноженный на коэффициент надежности (для постройки из дерева он равен 1,1), будет являть собой значение константной нагрузки

К примеру, периметр P внутренних и внешних стен деревянного дома равен 50 м, высота h – 5 м, а удельный показатель сырья – 70 кг/м2. Тогда нагрузка будет рассчитываться по формуле P*h*удельный вес=50 м*5 м*70 кг/м² = 17500 кг = 17,5 т. Аналогичные показатели вычисляют для крыши и перекрытий. В первом случае удельный вес материала умножают на площадь. Во втором добавляют еще один множитель – количество перекрывающих элементов. Эти три значения – для каркасных конструкций, крыши и перекрытий – суммируют. Результат, перемноженный на коэффициент надежности (для постройки из дерева он равен 1,1), будет являть собой значение константной нагрузки.

Примерная нагрузка на квадратный метр составляет 150 кг

Поскольку на стадии проектирования нельзя точно узнать общую массу мебели, техники и живых существ, воздействующих на перекрытия, для расчетов используют принятый в нормативах показатель равномерно распределенной нагрузки на квадратный метр (Pt). В жилищах его значение считают равным 150 кг/м². Формула расчета имеет такой вид: S*Pt*n, где n – число использованных перекрытий.

Также при строительстве учитывается снеговая нагрузка на здание, свойственная данному региону. В центральной части ЕТР расчетный показатель считают равным 180 кгс/м². В ряде мест это число значительно выше – в некоторых сибирских регионах оно может достигать 400 кгс/м². Узнать искомое значение можно по карте снеговых районов. Формула для нагрузки состоит из трех множителей: площади крыши, расчетного показателя и коэффициента наклона. Последний параметр для самых типичных покрытий с наклоном в 30-45 градусов считают равным 0,7.

Ветровой нагрузочный показатель часто выражается отрицательным числом (что означает снижение общей массы). Из-за этого при постройке массивных сооружений им часто пренебрегают. Для небольших парусных конструкций, напротив, он очень важен, так как при их возведении нужно представлять влияние на сваи выдергивающих и иных действий. Определяют ветровое давление по формуле: W=0,7* k(z)*c*g, где k(z) – коэффициент для высоты z (находится по таблице для типов местности), с – аэродинамический показатель (зависит от наклона крыши и от того, куда чаще дует ветер – во фронтон или в скат), g – коэффициент надежности, равный 1,4. Чтобы рассчитать общую нагрузку на кровлю, получившееся число W умножают на площадь крыши.

Расстояние между буронабивными сваями

Если мы разделим общую массу сооружения на полный периметр, получаем величину Qк, которая может быть равна, к примеру, 6,4 т/м. При подсчете периметра следует учесть длину не только наружного основания объекта, но и длины всех стен, находящихся внутри (при подсчете участвуют только нагрузочные стены, если таковые внутри имеются).

Вначале следует выбирать сваю диаметром 0,3 м и длиной 3 метра. Несущая способность Р= 12,32 т. В таком случае, максимальная дистанция между опорами составит 1,99-2 метра. После этого начнем привязывать шаг буронабивных свай к общей геометрии объекта, который мы проектируем

Обратите внимание: геометрию привязывают к шагу, а не шаг к геометрии. Это гарантирует целостность и прочность фундамента

Если вы желаете увеличить размеры просветов между опорами, то придется пересмотреть не только конструкцию объекта, но и сами сваи, его массу, сечение и длину.

Будьте внимательны! Увеличивая дистанцию, вы увеличиваете сечения ростверков, это приведет к тому, что вам потребуется больше материалов, в том числе и арматуры, и бетона. Вы должны внимательно рассмотреть несколько жизнеспособных вариантов, для принятия окончательного решения, учитывая расходы бетона и арматуры. Смета при постройке здания должна вписывать ваши поправки.

Напоследок заметим, что согласно правилам строительства, рекомендуется между сваями выдерживать расстояние от 3 до 6 их диаметров. Уменьшение является возможным, но не рациональным. При бурении грунта не происходит должного сдавливания, которое происходит при забивании сваи. Если сваи расположены друг относительно друга менее, чем на один метр, это приводит к деформациям и нарушениям распределения веса всей конструкции.

Стоит ли покупать бетон или лучше сделать самому?

Каждый, кто сталкивался со строительством фундамента любого типа и любого функционального назначения, вынужден был искать ответ на вопрос: купить готовый бетон или сделать раствор самому?

Единого ответа на этот вопрос не существует, т.к. у каждого из вариантов есть свои достоинства и недостатки, которые являются определяющими в каждой отдельной ситуации, поэтому имеет смысл более детально рассмотреть их плюсы и минусы.

Покупка готового бетона

Этот вариант идеально подходит для людей, умеющих ценить свое время. Современные технологии производства и транспортировки бетона специальными автомобилями-бетономешалками позволяют доставить готовую бетонную смесь непосредственно на объект строительства.

Благодаря специальному вращающемуся баку, бетонная смесь может длительное время оставаться в нужной степени текучести. Еще одним существенным преимуществом покупки готового бетона является существенное уменьшение строительного мусора.

Некоторые недостатки данного способа вытекают из его достоинств:

• Покупка готовой бетонной смеси предусматривает от организатора работ четкого планирования. В противном случае большая часть готового материала (бетона) будет превращена в плохо поддающийся утилизации строительный мусор.
• По той же причине необходимо тщательно рассчитать требуемые объемы бетона.

Заказывая готовый бетон, необходимо учитывать, что качество такого материала почти наверняка не будет соответствовать качественным и физико-техническим характеристикам заказанной вами марки. Проверить качество смеси на строительной площадке до заливки невозможно. Поэтому, перестраховываясь, заказчик вынужден заказывать более высокую марку бетона в надежде, что привезут желаемую.

К недостаткам этого способа также следует отнести высокую стоимость готовой смеси.

Сделать бетон самостоятельно

На частном строительстве лучше изготавливать бетон самостоятельно. Современная промышленность предлагает большой выбор агрегатов, компактных бетономешалок, с помощью которых можно изготавливать смесь в требуемых объемах и нужного качества. Преимущества самостоятельного изготовления особенно ощутимы в следующих ситуациях:

• При потребности в относительно небольших объемах. Большинство производителей принимают заказы на изготовление больших (от 5 кубических метров) партий бетонной смеси. При проведении частного строительства зачастую нет возможности использовать такой большой объем за короткое время.
• При проведении частного строительства или при проведении ремонтных ремонт потребность в бетоне непостоянна, другими словами, бетон требуется в различных объемах, при этом дискретность поставок плохо предсказуема по причине невысокого профессионального уровня исполнителей. В таких случаях бетон придется готовить для каждой операции отдельно, непосредственно перед самым ее началом.
• В случае, если объект строительства расположен в пригороде или в сельской местности, доставка готовой бетонной смеси может быть затруднена (или иметь неразумно высокую стоимость), а то и вовсе невозможна.
• Объект строительства находится на большом расстоянии от завода-изготовителя бетона. В этом случае высокая стоимость доставки смеси спецтранспортом делает покупку экономически нецелесообразной.

Очевидно, что самостоятельное изготовление бетонной смеси является оптимальным вариантом при проведении частного строительства или ремонтных работ.

Виды конструкций каркасного дома

В строительстве используют четыре вида конструкций:

Чертеж с размерами и планировка каркасного здания с обозначением основания

1. Рамная с перекрытием. Еще ее называют «платформа» или «канадская». Каждый слой состоит из площадок. Сборка идет снизу – вверх. На самую нижнюю обвязку, уложенную на фундамент, укладываются балки и лаги перекрытия первого этажа. При помощи фасадных лаг они сбиваются в единый поддон. Стойки каркаса внизу крепятся к лагам, а вверху служат основой для следующего этажного перекрытия.
2. Каркас с неразрезанными стойками. Подпорки, проходящие вертикально через весь каркас, должны быть строго параллельны друг другу.
3. Стоечно-балочная конструкция. На две параллельные опоры укладываются поперечные балки. Они должны выдерживать максимальную нагрузку. Для длинных перемычек балки берутся стальные.
4. Каркасно-стоечная конструкция. Схожа со стоечно-балочной. Единственное отличие – стойки устанавливаются сразу в грунт. Это приподнимает здание.

Такой тип каркаса незаменим в заболоченных, подтапливаемых местностях.

Нагрузка

Для каркасного дома наибольшая дистанция между опорами не может превышать 7 шагов, поскольку дистанцию в 8 шагов и более принято использовать при постройке масштабных объектов, в которых, как правило, применяют свайную сеть.

Минимальная дистанция между опорами — это допустимый зазор между сваями, при котором фундамент не будет испытывать сдвиги и разрушаться.

Рассчитаем точные нагрузки здания на основу и грунтовую массу.

Это важно!

Правильно заложенный фундамент способен выдерживать несколько сотен тонн, тем не менее, если шаг буронабивных свай в ленточном ростверке по СНиП рассчитан неверно или неточно, то это может привести к разрушению всего объекта, поскольку потребует совершать ремонт опорных конструкций и вносить изменения в дистанцию между сваями.

Укажем плотность в г / см3 некоторых видов грунтов:

• глина: 2, 75;
• супесь: 2, 72;
• пески: 2,6-2,7;
• суглинки: порядка 3.

Несмотря на достоверные характеристики плотности всех видов грунтов, расчет массы грунта также необходим. Однако, стандартом является удельная масса грунта, благодаря этому параметру можно узнать массу любого слоя. Не учитывать плотность грунта в разных местах участка — равносильно допустить «съезд» фундамента в сторону.

• Дисперсный грунт: 1,5-2,5 г/см3.
• Метафорический грунт: около 3 г/см3.
• Аргиллит и алевролит: 2-2,5 г/см3.
• Песчаник: 2-2,7 г/см3.
• Известняки: 2,2-3 г/см3.

Испытания буронабивных свай

Расчет буронабивных свай

Технология устройства буронабивных свай

Основные правила расчетов

Выполнение расчетов – это один из важных этапов, от которого зависит прочность и надежность будущей конструкции. Однако, несмотря на такую ответственность, рассчитать шаг между опорами свайно-винтового фундамента может каждый, принимая за основу советы и рекомендации опытных мастеров.

Выполняя расчеты расстояния между сваями, следует учитывать несколько факторов.

Форма основания

Чтобы равномерно распределить нагрузку строения на опоры, необходимо правильно расположить их на участке. Сваи в обязательном порядке должны быть в следующих местах:

• Под каждым углом.
• На пересечении несущих стен и перегородок внутри строения.
• У входной части.
• Под печной конструкцией или камином.

Предполагаемая нагрузка на фундамент

Для определения нагрузки на свайно-винтовое основание необходимо знать следующие показатели:

• Тип и масса строительных материалов, которые будут использоваться для возведения стен.
• Вес перекрытий, включая пол и потолок.
• Характеристики материалов, из которых планируется строительство каркаса кровли, а также кровельного материала.
• Количество людей, которые будут проживать в доме, и меблировка помещения.
• Примерная нагрузка от снежного покрова на кровлю, определяющаяся по климатическим условиям региона.

Определение нагрузки на фундамент

Помимо этого нужно учитывать длину балок ростверка, очень важно, чтобы балка обоими концами опиралась на оголовок сваи. Этот вопрос особенно актуален при строительстве каркасных или брусовых домов на свайно-винтовом фундаменте

Ранее мы писали как построить каркасный дом на винтовых сваях.

Для получения конечного результата полученное значение умножают на коэффициент запаса прочности, равный 1,2-1,3.

Особенности грунта на участке

Характеристики грунта являются одним из важных факторов при расчете расстояния между винтовыми опорами. От несущей способности почвы зависит расстояние между сваями и их количество. На слабом неустойчивом грунте рекомендуется устанавливать больше опор, следовательно, шаг размещения уменьшается. Процесс изучения почвы предполагает бурение скважин в нескольких местах и дальнейшее изучение вынутого грунта

Очень важно выяснить наличие водонасыщенных слоев, так как вода существенно снижает несущие характеристики грунта. Кроме того следует определить тип грунта, качественная фиксация сваи возможна только в жестких породах, например, в твердой глине, песчаная почва хорошего результата не дает
