Как разобрать внутренний блок сплит-системы своими руками

Демонтаж своими руками

Зная, как снять кондиционер самостоятельно, можно приступать к делу. Необходимо будет выполнить следующие шаги:

  • провести демонтаж наружного блока;
  • отсоединить и вынуть компрессор;
  • снять внутренний блок.

В инструкции, где рассказывается, как правильно демонтировать кондиционер, указывается необходимый инструмент. Состоит он из следующих вещей:

  • наборов откидных и рожковых ключей;
  • отвертки;
  • труборезов;
  • бокорезов;
  • тисков;
  • пассатижей.

Снятие наружного блока

Снятие кондиционера своими руками начинается с демонтажа наружного блока. Это делается в случае перестановки всего устройства на новое место. Если же производится ремонт оборудования, то внешний блок снимать не нужно.

Работы проводятся в следующем порядке:

  1. Откручивается шланг манометра, по которому подается хладагент. На это место ставится заглушка.
  2. Отворачиваются гайки, которыми медные трубки крепятся к штуцерам. Все они отгибаются в сторону. Используя изоляционную ленту, закрываются отверстия, чтобы в них не попала пыль и грязь.
  3. Отсоединяется кабель. Для этого аппарат обесточивается, снимается над фреоновыми вентилями защитная крышка. Под ней располагаются клеммы. Прежде чем вынимать провода, на них следует наклеить скотч и подписать расположение. Затем они отключаются и убираются вместе с кабелем.
  4. Внешний блок крепится к кронштейну четырьмя гайками. Их необходимо открутить. Корпус блока обвязывается веревкой и с помощью двух человек снимается.
  5. После этого идет демонтаж кронштейна. Для этого откручиваются четыре анкерных болта. Предварительно внутрь помещения затягиваются все выровненные трубки.

Человеку, у которого есть опыт такой работы, не требуется откручивание медных трубок от штуцеров. Они просто откусываются у основания крепления. При этом концы пережимаются и автоматически герметизируются. Во время обратного монтажа идет их развальцовка и прижатие разведенного конца гайками.

Изъятие компрессора

В случае ремонта кондиционера после снятия блока, расположенного снаружи помещения, требуется отсоединить и вынуть компрессор. Делается это по следующей инструкции:

  • Со снятого блока снимается крышка.
  • Убираются от компрессора все трубки: всасывающая и нагнетающая.
  • Отключается электропроводка.
  • Дальше необходимо снять крепления, которые прихватывают конденсатор и вентили.
  • После снятия конденсатора появляется возможность изъятия компрессора.

Для дальнейшего его ремонта требуется слить масло. Если это поршневая модель, то оно убирается через патрубок. Сложнее обстоит дело со спиральными и роторными изделиями. У них в днище сверлится отверстие. При его изготовлении сверление ведется не на сквозную, чтобы внутрь не попала грязь. Оставляется незначительная перегородка, которая потом протыкается тонким штырем.

Со снятым компрессором появляется возможность ведения других ремонтных работ, поскольку открывается доступ до внутреннего пространства оборудования.

Отсоединение внутренней части

Согласно инструкции, чтобы снять внутренний блок кондиционера, нужно от него отсоединить кабель и трубки. Для этого необходимо добраться до ниши, где расположены все места скрутки трубопроводов.

Это делается двумя способами:

  • Нижняя часть блока крепится к монтажной пластине при помощи пластмассовых защелок. Они снимаются. После этого корпус откланяется от стены помещения, в зазор вставляется какой-нибудь предмет и жгут вынимается.
  • При отсутствии защелок демонтируются жалюзи, а затем лицевая панель.

Добравшись до жгута, на утеплителе делается небольшой разрез, чтобы появились гайки. Затем работа ведется в следующем порядке:

  • При помощи двух ключей осуществляется раскручивание гаек. Сгон трубы блока не вращается, а удерживается ключом.
  • Все отверстия заматываются изоляционной лентой, чтобы через них не попадала грязь.
  • Разъединяются выводящий и дренажный патрубки.
  • Откручивается проводка, которая находится под крышкой специального отсека.
  • Открутив все коммуникации, верхний блок снимается с монтажной пластины.
  • Сама пластина держится на дюбелях, которые тоже откручиваются.

Чтобы трубки и провода не болтались, они собираются и прикрепляются скотчем. К блоку крепится монтажная пластина.

Почему обязательно нужно спускать фреон

Кондиционер является незаменимой техникой, способной быстро охладить помещение в жаркий день. Однако иногда возникают ситуации, когда его необходимо демонтировать. В определенных случаях сделать это очень легко. Например, когда техника полностью вышла из строя, и ремонтировать ее не собираются. При таких работах нет необходимости сохранять герметичность основных узлов кондиционера.

Если же кондиционер исправно работает, но его необходимо снять, то принцип действия отличается. Здесь главное сделать так, чтобы пыль и воздух не попали внутрь системы. Если это произойдет, то после монтажа и запуска устройства практически наверняка произойдет поломка компрессора. Главной причиной этого считается сложная конструкция вакуумного насоса.

Принцип работы сплит-системы

Связана она со свойствами фреона. Он очень текучий, на входе в систему очень холодный, а на выходе – очень горячий. Поэтому в устройстве кондиционеров не применяются обычные насосы или компрессоры. Дело в том, что их прокладки и уплотнители просто не выдержали бы постоянной эксплуатации в условиях постоянного перепада температур.  Высокая герметичность вакуумного насоса достигается путем высокоточной подгонки поверхностей движущихся деталей и внутренних поверхностей камер. Это очень сложная и тонкая работа, так как даже самая маленькая царапина может послужить причиной выхода из строя компрессора. Сломать кондиционер может крупинка льда, которая образуется, если внутрь попадает воздух. В результате влага замерзает и может стать причиной поломки.

Чтобы избежать данных проблем, современные кондиционеры сразу же заполняют инертным газом, который удаляется перед тем, как система заполняется фреоном. Для этого используется вакуумный насос.

Канальный вид кондиционеров

Существует еще один вид кондиционерного оборудования – канальные устройства, которые имеют еще большую сложность демонтажа. Все дело в том, что конструкция этого устройства достаточно тяжелая и массивная, так как его система состоит из многочисленных разветвленных воздуховодов. Эти механизмы также подлежат демонтажу.

Отключив все трубы, которые служат для поступления и выхода воздуха, нужно отключить само оборудование. Самое главное при съеме канального устройства, как и любого другого кондиционерного оборудования – вовремя отключить патрубки и своевременно слить рабочую жидкость, чтобы не утёк фреон. После отключения патрубков система должна немного приработаться (достаточно всего несколько минут), а после этого следует полностью выключить устройство и снять электрическую схему.

Последующим действием нужно разъединить запорную арматуру с кондиционером и удалить эти детали. Теперь можно заняться демонтажем внешнего блока. Для его снятия рекомендуется обратиться к специалистам. Дело в том, что во-первых, у вас может отсутствовать в наличии подходящие инструменты, а во-вторых, они имеют опыт работы на большой высоте и без труда справятся со своей задачей.

Занимаясь съемом устройства, не стоит забывать о том, что при установке оборудование хорошо и качестве закреплялось, настраивалось и нацеливалось на длительный срок эксплуатации, поэтому во время демонтажа его необходимо разгерметизировать. Во время этой процедуры необходимо следить, чтобы фреон не попал на кожу человека. Дело в том, что он может вызвать обморожение.

Как следует из написанной выше статьи, демонтаж кондиционерного оборудования не настолько сложная работа, но все же в некоторых случаях требует вмешательства профессионалов. Все, что может повлиять на сложность съемного процесса – это модель оборудования и метод его установки.

Статья о том, как снять кондиционер со стены, предназначена для людей, которые любят выполнять всю работу по дому самостоятельно. Хочется надеяться, что информация окажется полезной и поможет Вам справиться с этой задачей без надобности обращения к специалистам

Прежде, чем приступить к процессу демонтажа, важно внимательно изучить всю информацию и рассмотреть пошагово каждое действие. Это позволит избежать ошибочных действий и возможного получения травм

Конечно, если Вы уверены, что справитесь с работой и снимите устройство собственными руками, то советуем ознакомиться с мерами безопасности и приступить к действиям.

Все же, если Вы сомневаетесь в самостоятельном выполнении задачи, лучше связаться с профессионалами и оплатить их услуги по демонтажу кондиционера. Тем более, что у вас может не оказаться необходимых для работы инструментов и придется затратить время на поиск или покупку недостающих ключей.

Простая пенная промывка

Этот способ удаления грязи с комнатного агрегата очень прост и доступен каждому, в том числе и хозяйкам. Для этого используются моющие средства, продающиеся в аэрозольных баллончиках (Liqui Moly, Plak, Bizol и им подобные). Технология следующая:

  1. Отключите прибор от сети, откройте крышку и снимите фильтры. Промойте их под проточной водой и дайте высохнуть.
  2. Нанесите пену из баллончика на ребра испарителя и оставьте на время, указанное в инструкции (от 10 до 30 минут).
  3. Установите фильтры и включите сплит-систему в режиме обогрева или вентиляции (в зависимости от рекомендаций на баллончике) и дайте ей поработать полчаса. Проветрите комнату.

На видео наглядно показано, как производится чистка поролона кондиционера в домашних условиях:

К сожалению, этот метод нельзя назвать эффективным, поскольку он позволяет только промыть теплообменник. Турбина вентилятора, поддон и полости агрегата остаются грязными. Поэтому предлагаем также подумать, как правильно почистить блоки сплит-системы, выполнив разборку ранее.

Предосторожности

Если кондиционер вышел из строя и не подлежит ремонту, то его снять просто — нет нужды сохранять фреон, не важна герметичность компрессора, конденсатора и испарителя.

С рабочим кондиционером так поступать нельзя. И в этом случае главное, чтобы внутрь системы не попали пыль и даже воздух. Иначе можно говорить о гарантированном выходе компрессора после монтажа и пуска кондиционера на новом месте. Причина — особенность устройства вакуумного насоса.

Фреон чрезвычайно текуч, а разница температур на входе и выходе достигает нескольких десятков градусов. Никакие уплотнители и кольца, используемые в обычных насосах и компрессорах, не выдержат таких условий эксплуатации. Необходимая герметичность достигается за счет исключительно точной подгонки поверхности движущихся элементов насоса к внутренней геометрии камер. Малейшая царапина твердой частицей приводит к выходу из строя компрессора. А такой частицей может быть и крупинка льда, образовавшаяся при замерзании влаги в попавшем внутрь воздухе.

Именно поэтому новые кондиционеры продают заполненными инертным газом, который перед закачкой фреона откачивают вакуумным насосом.

Когда снимают кондиционер самостоятельно фреон надо откачать, а блоки разъединить. Сделать это надо так, чтобы внутрь системы не попала пыль вместе с воздухом. То есть создать там вакуум. И желательно фреон сохранить полностью (или его большую часть), чтобы на новом месте было проще привести систему в рабочее состояние.

Подготовка

Чтобы правильно снять кондиционер, из профессионального оборудования нужна только манометрическая станция, которую можно взять в аренду.

Остальные инструменты есть у каждого домашнего мастера:

  • набор гаечных и шестигранных ключей;
  • отвертки;
  • труборез или бокорезы;
  • ручные слесарные тиски;
  • плоскогубцы.

Спуск фреона

Есть два способа демонтажа рабочего кондиционера:

  1. Применение манометрической станции для сбора фреона во внешнем блоке.
  2. Использование станции откачки и сбора фреона, подключаемой к специальному двухвентильному баллону. У станции есть собственный манометрический коллектор и компрессор для откачки хладагента в жидком или газообразном состоянии.

Первый способ более «доступный», но его можно использовать только при запуске кондиционера — транспортировка фреона происходит за счет штатного компрессора.

Второй способ универсальный. Его можно использовать даже зимой, когда кондиционер нельзя включать из-за низкой температуры на улице. Достоинство такого способа еще и в том, что внешний блок будет вакуумирован — без фреона в конденсаторе. Что гораздо безопаснее при перевозке на новое место. Но аренда такой станции и баллона будет стоить дороже, чем обычного манометрического коллектора.

Сбор фреона во внешнем блоке

Сбоку на корпусе наружного блока есть два штуцера, от которых отходят трубки:

  • тонкая — для транспортировки жидкого фреона из конденсатора в испаритель;
  • толстая — для закачки газообразного фреона в конденсатор.

У обоих штуцеров под крышками есть головки перекрывающего клапана. От головки газового отходит отвод с ниппелем.

Сбор фреона в конденсаторе проходит в следующем порядке:

  1. Со штуцеров и ниппеля снимают защитные крышки.
  2. К ниппелю подсоединяют коллектор.
  3. Включают кондиционер на максимальный «холод».
  4. Спустя несколько минут перекрывают клапан жидкостного штуцера, прекращая подачу фреона в испаритель.
  5. По манометру контролируют давление.
  6. Когда стрелка покажет «-1 МПа», закручивают шестигранником клапан газового штуцера и сразу отключают кондиционер (для чего и нужен помощник) — при длительном холостом режиме насос компрессора может выйти из строя.

Показание манометра «-1 МПа» означает, что весь фреон в конденсаторе, а внутри испарителя, в трубках и в компрессоре — технический вакуум.

После этого можно разъединять блоки.

Общая информация

Существует множество разновидностей охладителей: моноблоки, сплит системы, канальные, кассетные и прочие.

Демонтаж моноблока не займет много времени и не потребует дополнительных специфических знаний, поскольку в этом типе кондиционера все компоненты (в том числе фреон ) находятся в едином корпусе. Для полного демонтажа достаточно отсоединить воздуховод и просто перенести аппарат в нужное место.

Демонтаж кассетного кондиционера (или иных типов т.н. офисных кондиционеров) потребует от вас определённого профессионализма. Подобные работы лучше доверить мастеру с опытом. К тому же, подобные аппараты редко встречаются в квартирах и вряд ли в вашем доме установлен именно такой кондиционер.

А вот о сплит системах мы как раз и поговорим в этой статье. Сплит — самый распространенный тип бытового кондиционера. Он устанавливается во многих квартирах.

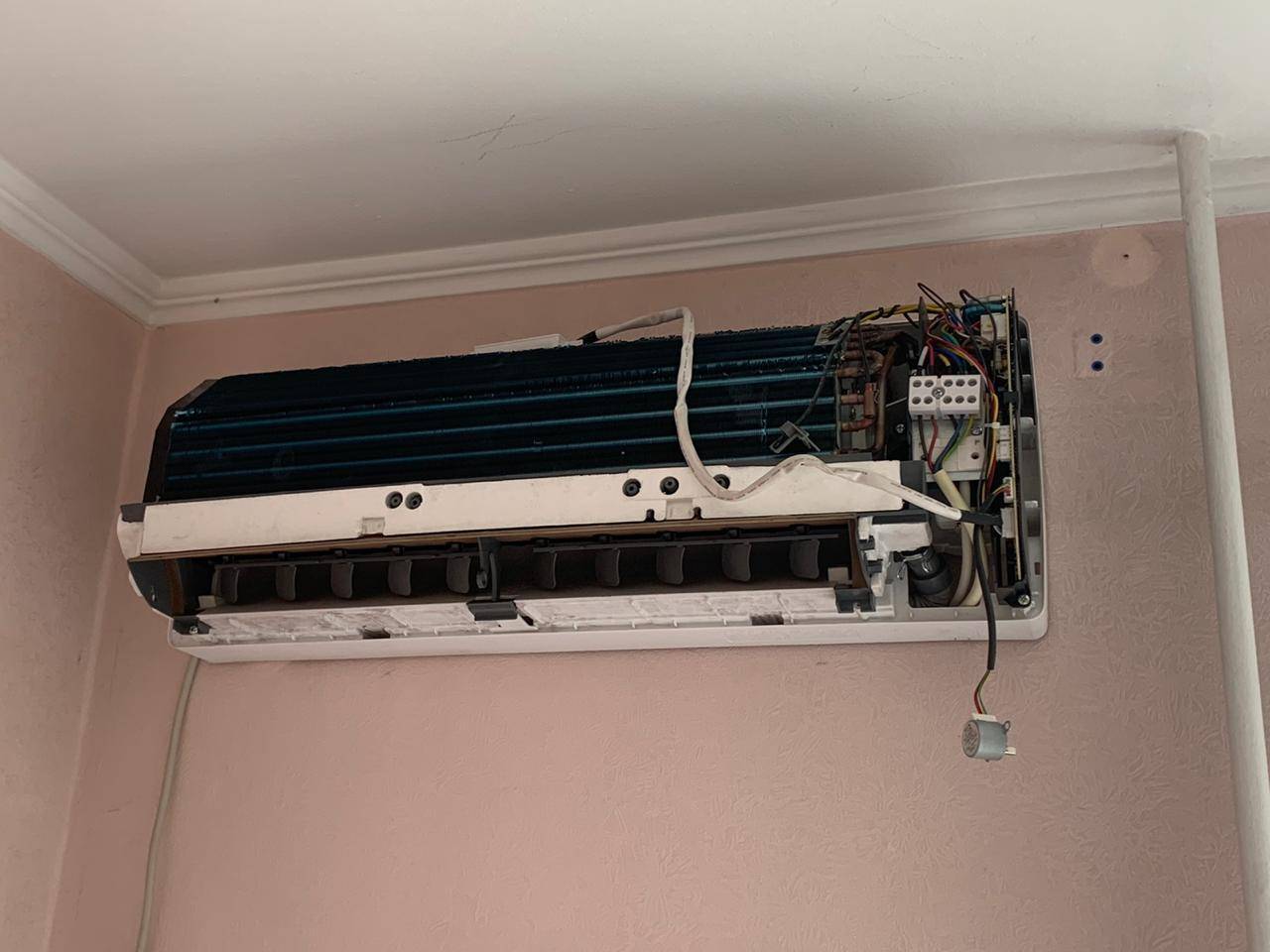

Разборка внутреннего блока кондиционера

1. Выключаем кондиционер из электросети.

2. Открываем крышку корпуса внутреннего блока и извлекаем сетчатые фильтры. Крышку не закрываем.

3. Снимаем корпус внутреннего устройства:

у любого блока снизу под жалюзи имеются саморезы (они чаще всего находятся под декоративными заглушками). Выкручиваем данные саморезы;

под крышкой внутреннего блока (где фильтры) тоже могут быть саморезы (или клипсы) – откручиваем (или отщелкиваем) их. Аккуратно приоткрываем нижнюю часть корпуса;

далее наша задача «освободить» клипсы сверху корпуса. Они очень жесткие, и чтобы их «отщелкнуть» нужно внимательно посмотреть, как они крепятся (в большинстве случаев они «отщелкиваются» при поднятии низа корпуса на себя);

отсоединяем от корпуса все фишки, если они есть;

приоткрываем жалюзи и снимаем корпус (снизу на себя или сверху на себя в зависимости от модели).

4. Следующая задача – это снятие дренажного лотка (в очень редких моделях он не снимается, а сделан воедино со всем корпусом)

Важно рассмотреть, как он установлен, чтобы при последующей сборке он «встал на свое место». Рекомендуем приготовить пакет или тару, чтобы слить возможный конденсат (воду) из лотка:

обычно слева лотка необходимо открутить один саморез, затем освободить клипсы снизу;

отсоединяем все фишки от лотка (или откручиваем моторчик привода жалюзи);

аккуратно извлекаем лоток и при этом отсоединяем «хвост» дренажного шланга (он может быть закреплен защелкой или саморезом).

5. Следующая задача это снятие вала (вентилятора). Это самая трудная и ответственная операция. Здесь может быть два варианта в зависимости от устройства конкретной модели:

  • более «легкая ситуация», когда вал снимается влево без снятия мотора и блока управления (в этом случае должен быть винт внутри самого вала и вся левая часть корпуса должна быть разборной):
  • откручиваем и освобождаем левую часть радиатора от корпуса внутреннего блока;

откручиваем винт справа внутри вала (не до конца, а лишь на пару оборотов)

Здесь нужно действовать очень осторожно, не сломать лопасти вала и не испортить головку винта. Этот винт зачастую сильно «затянут»!;

извлекаем вал вниз из корпуса, не повредив никакие детали (и свои руки). Обычно он очень плотно установлен и для его снятия нужен опыт. Можем отверткой держать винт и таким образом подталкивать и направлять вал.

При установке вала обратно винт должен очень точно закрутиться «на свое место». Иначе вал может проворачиваться или задевать стенки корпуса.

Подготовительные мероприятия

Первым делом необходимо приготовить такой комплект инструментов и приспособлений:

  • отвёртки с крестообразным и плоским шлицем;
  • набор рожковых ключей;
  • канцелярский нож;
  • шестигранные ключи размерами 5…10 мм;
  • манометрический коллектор либо манометр с трубкой и резьбовым соединением, рассчитанный на максимальное давление 10—15 Бар;
  • скотч малярный и маркер;
  • изоляционная лента либо обычный скотч.

Манометрический коллектор на 1 вентиль

Шестигранные ключи нужны для вращения вентилей сервисных портов

Также для удобного и безопасного ведения работ необходима стремянка, чтобы спокойно добраться до внутреннего модуля, установленного под потолком. Внешнюю секцию, расположенную на стене многоквартирного дома, лучше втягивать через окно, предварительно обвязав верёвкой. Здесь нелишними будут услуги помощника.

Сервисные порты расположены на боковой панели наружного блока

Важный этап подготовки — обеспечить сохранение хладагента с наименьшими потерями. Для этого используется принцип действия кондиционера, благодаря которому весь фреон можно собрать в одном месте — контуре наружного блока. Приготовив инструменты, действуйте согласно инструкции:

  1. Прикрывая рукой инфракрасный элемент на пульте дистанционного управления, переключите сплит систему в режим «Турбо» и выставьте минимальную температуру. Уберите руку с элемента и направьте пульт на кондиционер. Таким способом вы запускаете компрессор сразу на полную мощность.
  2. Подключите шланг от манометра к сервисному штуцеру, расположенному на боковой стороне наружного блока, после чего он сразу покажет давление в системе. В некоторых моделях эти патрубки прячутся под крышкой, её нужно снять.
  3. Открутите 2 гайки — заглушки, находящиеся на торцах штуцеров. Под ними обнаружатся вентили, регулируемые шестигранным ключом. Подберите подходящий шестигранник по размеру.
  4. Перекройте кран магистрали с жидким хладагентом (это более тонкая трубка) и следите за показаниями манометра. В это время компрессор втягивает газообразный фреон через вторую трубку.
  5. Когда стрелка прибора упадёт на ноль и станет уходить в зону вакуума, закройте второй вентиль и быстро отключите кондиционер пультом дистанционного управления. На этом всё, хладагент в полном объёме находится в контуре внешнего модуля.

Манометр присоединяется к специальному штуцеру

Для перекачки фреона надо закрыть вентиль жидкостной магистрали

Сохранение хладагента по способу «на глазок» производится без манометрического коллектора. После закрытия жидкостного вентиля надо выждать около 40—50 секунд, после чего закрывать газовый кран и отключать бытовой прибор. Недостаток ясен: вы не узнаете, сколько фреона успело попасть в наружный блок, а долго держать работающий компрессор с перекрытой магистралью недопустимо. Результат проявится при следующей установке «сплита» и его запуске.

Как часто требует очистки кондиционер

Всем понятно, что время полноценной фильтрации очень зависит от чистоты содержания помещения. Если в помещении загрязненная среда, то и кондиционер будет требовать частой очистки. Для того чтобы понять, нуждается ли кондиционер в очистительных работах можно произвести опыт. Для этого следует разобрать прибор, если фильтр уже будет полностью забит, то в следующий раз, необходимо это сделать чуть раньше, а если фильтр еще чистый, то процедуру можно отложить на попозже. Также на некоторых современных моделях, можно определить уровень загрязненности фильтра, при помощи индикатора, который выдает информацию об уровне загрязненности в настоящее время.

В идеале, кондиционер требует чистки через каждые две недели. Правильный и регулярный уход за устройством, обеспечит в доме приятную и комфортабельную атмосферу.

Видео: демонтируем кондиционер с последующей установкой на новом месте

Процедура демонтажа кондиционера технически является достаточно простой. Сложность, с точки зрения обычного пользователя, состоит в том, что некоторые операции трудно выполнить без профессионального инструмента. Если вы все же твёрдо решили не обращаться к специалистам, рекомендуем пригласить ещё одного человека в помощь — тогда даже без специнструментов задача окажется вполне посильной.

Если вы заметили, что холодный воздух выходящий из сплит-системы имеет неприятный сладковатый запах гнили – это значит, что агрегат срочно нуждается в профилактической чистке

Кроме неприятного запаха, засорение внутренних узлов кондиционера приводит к более быстрому износу силовой системы устройства, повышенному расходу электроэнергии и, что самое неприятное, может вызвать целый ряд аллергических заболеваний органов дыхания.

Конечно, выполнить эту процедуру можно поручить сервисному работнику, особенно если кондиционер все еще находится на гарантийном обслуживании. Но если вы пользуетесь сплит-системой достаточно давно и не намерены платить большие деньги за то, с чем вполне можете справиться самостоятельно, то должны знать порядок разборки кондиционера для проведения его профилактической чистки.

На самом деле компаний, производящих сплит-системы, сегодня существует достаточно много, но все они предполагают более-менее унифицированную систему построения внутренних блоков. Поэтому, даже если вы столкнетесь с некоторыми конструктивными отличиями, основная методика разборки останется единой.

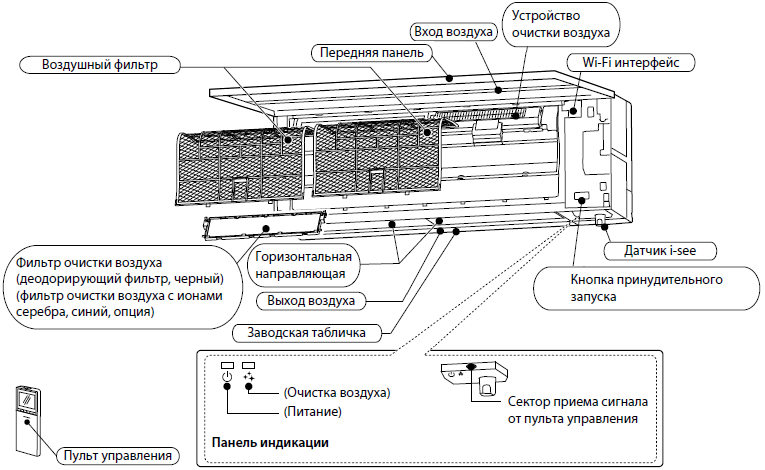

Как разобрать для обслуживания внутренний блок сплит-системы

Первым делом вам следует подготовить набор отверток различного размера и конфигурации рабочей области. Также не забудьте положить рядом с собой коробочки для сбора крепежных деталей, а также функциональную и электрическую схему кондиционера (в некоторых моделях электрическая схема нанесена на внутреннюю сторону верхней крышки блока). Для очистки внутренних элементов сплит-системы понадобится пылесос, моющие средства и чистые тряпки.

  1. Обесточьте кондиционер. Это первое, что следует сделать с целью соблюдения правил электробезопасности. Не выключайте кондиционер кнопкой пульта ДУ, а просто извлеките вилку из розетки.
  2. Удалите верхнюю крышку блока. Открутите несколько болтов (два или три), покрытых декоративными заглушками, и снимите верхнюю крышку внутреннего блока кондиционера. Крышку, покрытую изнутри слоем грязи и плесени, следует вымыть в ванной комнате, используя щетку и моющее средство.
  3. Извлеките воздушные фильтры. Удалите пластиковые фильтры грубой очистки воздуха. Они могут крепиться как на крышке блока, так и внутри него. Фильтры также промываем под сильной струей воды, помогая себе щеткой.
  4. Извлеките направляющие воздушного потока. Слегка сгибая, достаньте из пазов специальные жалюзи, направляющие поток холодного воздуха внутрь помещения. Они тоже, скорее всего, нуждаются в усиленной помывке.
  5. Отсоедините нижнюю крышку внутреннего блока, дренажную трубку и провод электропитания сплит-системы. Аккуратно отожмите три защелки, после чего отсоедините от внутреннего блока сплит-системы сливную ванночку вместе с выводящим шлангом.
  6. Отсоедините клеммные колодки электропроводки, извлеките электронный блок управления и трансформатор. Чтобы вынуть блок управления из сплит-системы, следует аккуратно отжать боковые крепления, после чего потянуть устройство на себя. Не забудьте перед этим открутить провода заземления.
  7. Демонтируйте двигатель вентилятора.Отвинчиваем болты, крепящие электродвигатель к шасси, приподнимаем испаритель и извлекаем наружу двигатель вместе с роторным вентилятором.
  8. Отделите двигатель от вентилятора. Сначала придется аккуратно прогреть паяльником головку болта, чтобы разблокировать тепловой замок на шкиве двигателя. После того как лопасти вентилятора будут сняты со шкива, их можно тщательно вымыть в ванне.

Сборку внутреннего блока сплит-системы следует производить в обратном порядке.

Знания о том, как снять кондиционер со стены своими руками могут понадобиться в нескольких случаях:

  • если планируется переезд;
  • если необходимо провести ремонтно-восстановительные работы;
  • если планируется замена кондиционера на новый и нет желания платить за демонтаж старого.

Для начала при смене места расположения стоит разобраться с отсоединением кондиционера со стены полностью, то есть обоих блоков

В данном случае важно не только произвести качественный демонтаж, но и соблюсти правила транспортировки модулей сплит-системы

Почему чаще обслуживать — выгодно

В отличие от старой климатической техники, современные сплит-системы способны не только охлаждать, но и нагревать воздух. Поэтому хозяева квартир и частных домов нередко используют их для отопления зимой, пока уличная температура не упала ниже —5 °С. Соответственно, основные элементы кондиционера — фильтры, теплообменники и вентиляторы загрязняются вдвое быстрее. В пользу своевременного обслуживания есть и другие веские доводы:

  1. Ваше здоровье. Оно подвергается вредному воздействию грибков и плесени, поселяющихся и активно размножающихся внутри слишком запыленного агрегата. Признак – неприятный затхлый запах.
  2. Грязь, скопившаяся в наружном и внутреннем радиаторе, препятствует нормальному прохождению воздушного потока, отчего снижается КПД всей установки. При неизменной отдаче тепла или холода электроэнергии расходуется больше.
  3. Одно дело – ежесезонная промывка, и совсем другое — прочистка и антибактериальная обработка сильно загрязненного внутреннего модуля. Первую вы сделаете самостоятельно, а для второй придется вызвать мастера со специализированным оборудованием (мойкой высокого давления, парогенератором), что влетит вам в копеечку.

Нет смысла развивать тему о вредных микроорганизмах, живущих внутри грязных кондиционеров и наносящих вред здоровью людей, поскольку данный факт всем давно известен. А вот осведомиться, сколько стоит в вашем регионе профессиональная чистка сплит-систем с дезинфекцией, будет нелишним. Ведь если испаритель не промывался несколько лет, то вызов специалиста становится неизбежным.

Сравнительный пример. Стоимость комплексной прочистки бытовых систем кондиционирования мощностью до 5 кВт лежит в пределах 2—3 тыс. руб. (35—53 у. е.). Это московские цены, в регионах они могут быть ниже. Если же помыть сплит своими руками, то вы спокойно уложитесь в 5, максимум – 10 у. е., которые затратите, чтобы купить очиститель. Согласитесь, самостоятельная профилактика гораздо выгоднее сервисного обслуживания.

На фото — нанесение моющей пены Bizol (цена — около 6 у. е.)

Демонтаж кондиционера по шагам

Разборка с сохранением работоспособности демонтируемого кондиционера заключается в следующем:

  • герметизация штуцеров трубопроводов;
  • отключение и демонтаж с фасада внешнего блока;
  • демонтаж в квартире внутреннего блока.

Ниже приведена инструкция по демонтажу настенного кондиционера.

Наружный блок

Чтобы снять наружный блок кондиционера, вначале отсоединяют трубки.

Демонтаж наружнего блока

Есть два способа:

  1. Откручивают накидные гайки, которые прижимают к фланцам штуцеров наружного блока развальцованные края трубок. А на место гаек навинчивают заранее заготовленные крышки. Достоинство — остаются целыми трубки. Недостаток — высок риск попадания в компрессор воздуха.
  2. Бокорезами обрезают медные трубки (от штуцера около 15 см). Загибают края и зажимают (зачеканивают) с помощью тисков. Недостаток — трубки на новом месте надо ставить новые. Достоинство — операция проходит быстро и вероятность попадания внутрь пыли с воздухом гораздо ниже.

Примечание. Зачеканить надо и другой обрезанный край трубки, чтобы защитить испаритель внутреннего блока.

Следующий шаг — отключают кабели (сигнальный и силовой), снимают крепления блока к раме на наружной стене и поднимают его в помещение.

Компрессор

Одной из ситуаций, когда необходимо снять наружный блок, может быть замена компрессора кондиционера. И в этом случае алгоритм демонтажа немного иной. Отличия следующие:

  • Фреон необходимо полностью удалить из системы. Правильный способ — собрать его в баллон с помощью станции по откачке фреона. Неправильный, но простой — спустить его в атмосферу (если замена компрессора проходит в теплое время года и температура воздуха выше температуры кипения фреона при нормальном давлении).
  • Зачеканивать трубки нет необходимости — после установки нового компрессора систему «откачивают» внешним вакуумным насосом.

Заменить самостоятельно компрессор кондиционера неспециалисту невозможно. Помимо вакуумного насоса и манометрической станции, необходимо иметь газовую горелку, чтобы отсоединить от системы всасывающий и выпускной патрубки старого компрессора, а затем подпаять к системе новый агрегат. И даже если взять в аренду оборудование, надо иметь навыки обращения с ним.

Снять блок самому можно, а для замены компрессора лучше пригласить профессионала.

Внутренний блок

Большинство бытовых сплит-систем имеют настенный внутренний блок (хотя есть и другие варианты размещения). Но за исключением канального кондиционера, остальные виды демонтируют по общему принципу.

Чтобы снять внутренний настенный блок, поступают следующим образом:

  • снимают крышку корпуса;
  • отсоединяют кабели и провода;
  • обрезают и зачеканивают медные трубки, которые идут к испарителю внутреннего блока;
  • обрезают дренажную трубу, сливают конденсат;
  • «отщелкивают» защелки крепления корпуса к монтажной пластине;
  • снимают блок и откручивают со стены пластину.

Как разобрать

Прежде чем приступать к чистке, рекомендуется ознакомиться с инструкцией и понять, как именно разбирается ваш кондиционер.

  • Отключите устройство от электропитания;
  • Снимите защитный фильтр внутреннего блока, точно следуя инструкции. Обычно для этого нужно открутить болты под заглушками, а корпус аккуратно потянуть вниз;
  • Снимите лопасти, направляющие воздух;
  • Демонтируйте нижнюю часть блока;
  • Отсоедините электрический шнур;
  • Снимите дренажную трубку  и остальные электрические провода;
  • Демонтируйте корпус внутреннего электронного блока;
  • Снимите устройство слива и выводной шланг.

Запоминайте порядок действий при демонтаже, поскольку после чистки вам нужно будет все это повторить, но в обратном порядке.

Чистка климатического оборудования не занимает много времени.

Временное снятие блока

Внутренний блок крепится к т.н. монтажной пластине на специальных клипсах. Монтажная пластина — это, по сути, металлическое основание, которое прикручивается к стене. Затем на него уже вешается блок кондиционера.

Чтобы снять кондиционер, нужно отщелкнуть клипсы. Они могут находиться сбоку и/или по бокам блока. В большинстве случаев клипсы отщелкиваются вручную, необходимо приложить небольшое усилие.

Если в нижней части блока нет клипс, но есть два отверстия, воспользуйтесь тонким остроконечным предметом. Например, отверткой или саморезом. С ее помощью надавите на клипсы в отверстиях и снимите блок. В этом случае демонтаж существенно сложнее, чем в первом, поэтому вам может понадобиться помощь напарника или более опытного мастера.

Если вам тяжело держать блок кондиционера, воспользуетесь простым советом: придвиньте шкаф или стеллаж аккурат к месторасположению блока, оставив при этом доступ к стене, и положите кондиционер на мебель. Однако, этот способ подойдет только для тех случаев, когда длина коммуникаций достаточная.

Если сомневаетесь в правильности своих действий, лучше вызовите на дом мастера. По незнанию можно случайно сломать клипсы, и тогда блок не будет держать на монтажной пластине.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
