Монтаж колодца без посредников
Заказ обустройства системы канализации загородного дома фирме — самый простой вариант. Но при этом стоит понимать, во сколько обойдется такое удовольствие. Канализация на основе одного или нескольких колодцев-отстойников, сделанных из бетонных колец, может быть смонтирована своими руками.
Экономическая выгода от такого мероприятия подкрепляется еще рядом положительных моментов:
- применяя железобетонные элементы, обладающие низким коэффициентом влагопоглощения, можно добиться идеальной герметичности;
- емкости из бетонных составляющих долговечны;
- по своим эксплуатационным характеристикам бетонные кольца превосходят кирпичную кладку и их можно применять, если на участке наблюдается высокий уровень грунтовых вод;
- фильтрационные емкости из железобетонных конструкций не требуют особенного ухода, расходы на содержание минимальны.
Самым значительным недостатком колец является их вес, что требует применения специальной техники для монтажа.
Обустройство ямы
Для приема и очистки сточных вод самой простой септической емкостью будет выгребная яма. По исполнению она может быть герметичной либо негерметичной. Определяется это по количеству стоков и числа жителей, постоянно пользующихся системой водоотведения. Если объем стоков не более чем кубический метр, используют негерметичную конструкцию.
Дном является грунт, исполняющий роль фильтра. Если объем стоков большой, то рекомендуется применять герметичный септик, так как почва не в состоянии будет отфильтровать сбросы
Также важно позаботиться о создании гидрозащиты, если на месте монтажа высокий уровень грунтовых вод
Дополнительные элементы к колодцам железобетонным
Понятно, что колодезные кольца – это всего лишь часть всей колодезной конструкции. Конечно, многое будет зависеть от назначения самого сооружения. К примеру, если это сборный колодец для канализационных стоков, то строить его надо, как герметичный резервуар. То есть, у него должны быть герметичны не только стенки ствола, но и днище. Такие колодцы также снабжаются крышками с люком. Есть и перфорированные днища, которые используются в септиках для беспрепятственного прохождения воды в грунт. Поэтому стоит рассмотреть все аксессуары к колодцам железобетонным.
Железобетонное кольцо, крышка с отверстием и глухое днище
Итак, о двух вариантов днищ было уже сказано. Хотя надо отметить, что многие дачники, сооружая колодцы для канализационных систем, обходятся днищем, которое заливают по месту установки колец в виде плоского фундамента, повторяющего форму сечения колодца.
- Крышки колодца железобетонного. В принципе, это стандартная плита, в которой сделано отверстие для люка. Оно может располагаться по центру плиты или чуть в стороне.
- Опорное кольцо. Это промежуточный элемент, который устанавливается на горловину ствола. Обычно его используют лишь в том случае, если верхнее кольцо, формирующее оголовок сооружения, слишком мало выступает над уровнем грунта. То есть, опорным кольцом увеличивается высота оголовка. Его высота всего 18 см, что дает возможность приподнимать верхнюю часть ствола на небольшой размер. Кстати, такие кольца используются в основном в строительстве колодцев, которые попадают на автомобильные дороги. Их устанавливают, чтобы выровнять уровень сооружения с уровнем дорожного покрытия.
- Домики для колодцев. Основное их назначение – защита открытой горловины от попадания внутрь шахты грязи, пыли, плит и мелких животных, а также атмосферных осадков. Но многие загородные застройщики придают им декоративное наполнение, делая иногда из обычного навеса произведение искусства. Такие домики в основном устанавливают на колодцы, из которых поднимают воду для питья и бытовых нужд. Для остальных типов они не применяются.
- Плиты перекрытий. По сути, это все те же крышки с отверстиями под люк. Их также можно использовать в качестве завершающего элемента, устанавливаемого на горловину сооружения, а можно монтировать и внутри ствола колодца, как элемент, который выравнивает нагрузки на всю высоту шахты.
Кодировка жб колец
Но, независимо от своего предназначения и конструктивных особенностей, все они изготавливаются из тяжёлых видов армированного бетона марки прочности от М-200 до М-500. Размеры ж/б колец для колодца могут быть самыми разными, и подбираются в индивидуальном порядке, в зависимости от диаметра колодца. Согласно производственным нормативам, каждое отлитое кольцо должно иметь определённую маркировку, установленную требованиями ГОСТа. Благодаря этим маркировкам можно безошибочно выбрать необходимую модель железобетонного изделия.
Кодировка ж/б колец выглядит следующим образом:
- КЛК — для монтажа городских ливневых коллекторов.
- КВГ — наиболее распространённый вариант колец, предназначаемый для обустройства водных колодцев и кессонов.
- КО — опорное, или фундаментное кольцо. Используется в качестве основы для последующей установки прочих элементов.
- КФК — используемые для устройства дренажных систем, или канализационных сливных коллекторов.
Но главными показателями, исходя из которых, подбираются кольца, служат их размеры. В зависимости от диаметра и высоты, изменяется и масса железобетонного изделия. В представленной ниже таблице даны размеры кольца для колодца: его высота, диаметр, объём, а также масса. Наружный диаметр обозначается как D-большое, а внутренний — как d-малое. Минимальный диаметр таких железобетонных элементов, как видно из таблицы, составляет 70 см, а наибольший — 200 см.
Сколько нужно колец для канализационного колодца?
Для проведения расчетов понадобятся следующие данные:
- количество людей, постоянно проживающих в доме;
- количество воды, расходуемое одним человеком, – примерно 200 л/сутки (0,2 м3/сутки);
- период времени, требуемый для полного заполнения колодца, – обычно 3 дня.
Все параметры перемножают. Проведем подсчет объема канализационного резервуара, необходимого для дома, в котором проживают 4 человека:
V = 4*0,2*3 = 2,4 м3.
Внимание!
Следует помнить, что полезный объем ж/б резервуара располагается ниже сливной трубы, которую монтируют на расстоянии от поверхности не менее 0,7 м.
Посчитаем потерю полезного пространства при расположении сливной трубы на высоте 0,7 м от поверхности грунта и внутреннем диаметре изделия 1,0 м. Она равна 3,14*0,7*(1/4) = 0,55 м3. Добавим эту величину к значению полезного объема – 2,4+0,55 = 2,95 м3.
Для организации систем водоснабжения и водоотведения в частных домах обычно используют блоки с внутренним диаметром 1,0 м и высотой 0,9 м. Вычислим внутренний объем такого блока:
V = 3,14*0,9*(1/4) = 0,71 м3.
Требуемое количество колец диаметром 1,0 м и высотой 0,9 м для канализационного колодца (для семьи из 4-х человек) равно 2,95/0,71 = 4,15. Его округляют до большего значения – 5.
Количество железобетонных изделий для строительства водяного колодца зависит от уровня залегания воды.
Изготовление железобетонных колец в домашних условиях
Если вам понадобятся:
1) Нестандартные размеры. 2) Одно или несколько колец разной ширины. 3) Одно кольцо доборное.
И если нет особенных требований к точности изготовления конструкции, то их можно сделать самостоятельно. Посчитав, сколько стоит заводское изделие, его доставка и монтаж, – можно судить о целесообразности самостоятельных бетонных работ в домашних условиях.
Прежде всего просчитывается необходимый объем для бетонных колец: наружный и внутренний диаметр, высота. По расчетным нагрузкам (собственная тяжесть, вес коммуникаций, распорная сила воды, возможность сдвига грунта) выбирается конструкция из чистого бетона или армированная.
Арматура может быть как стальная, так и комбинированная (с использованием стекловолокна, более легкая, не подвержена коррозии).
Исходя из этих данных, поймете, какой объем и состав бетона потребуется для изделия. При производстве своих колодезных колец нужны большие объемы смеси – для которой, возможно, потребуется арендовать бетономешалку. Приблизительный расход на изготовление изделия диаметром 150 см – 0.3 куба готовой бетонной смеси.
Для самостоятельного производства потребуются:
- цемент марки М200 и выше;
- арматура;
- бетономешалка;
- тачка и большие емкости;
- форма для заливки – два разборных круга, вкладывающихся один в другой. Под форму годится металл и дерево. Чтобы сделать опалубку, для формы подойдут, порезанные старые металлические бочки.
Как сделать опалубку своими руками?
- Установить опалубку, закрепив ее вертикально и загерметизировав швы.
- Установить армирующий каркас (сваренные или скрепленные прутья).
- Приготовить бетон по формуле:
цемент – 1 часть;
песок – 2.5 части;
промытый щебень – 3-4 части.
Вода не должна составлять более 50 % от массы бетонной смеси. Для повышения пластичности раствора при укладке в воду добавляют жидкое моющее средство (1 ч. л. на 10 л) или растворяют стиральный порошок (1 ст. ложка). Еще для повышения прочности используют клей ПВА или калийное стекло в объемах не более 2 %.
- Заливать медленно, слоями не более 20 см высотой, мешая металлическим прутом. Каждый из слоев должен «улечься», иначе образуются полости.
- По окончании заливки по уровню выровнять поверхность смеси, при необходимости укрепить закладные детали.
- Оставить изделие схватываться. Во избежание растрескивания при высоких температурах – укутать в полиэтилен. Минимальный срок застывания – 4 дня. Расчетный срок набора прочности – 21 день.
- Сначала снимается внутренняя часть опалубки, затем внешняя.
Описание и особенности
Исходя из названия, понятно, что железобетонное кольцо состоит из металла и качественного бетона. Это делает его прочным, позволяет сопротивляться нагрузкам снаружи и изнутри. Под нагрузками снаружи понимается давление грунта на кольцо. Что касается внутренних нагрузок, то это вода, которую кольца сдерживают, не давая ей попадать в землю.
Последнее особенно актуально при обустройстве септиков и сливных ям. Кольца претерпевают дополнительную гидроизоляцию, что позволяет полностью сделать их герметичными. Железобетонные кольца на фото имеют форму цилиндра.
Колодезные кольца, они же железобетонные изделия, представлены на рынке разными диаметрами. Это расширяет область применения материала, позволяет эксплуатировать в нуждах частных застройщиков и капитального строительства. Такие кольца весят прилично, поэтому доставить их собственноручно не получится.
В основном для их доставки применяется манипулятор, который одновременно доставляет их на объект и самостоятельно выгружает, производит монтаж. Для монтажа и выгрузки, у каждого кольца предусмотрены специальные зацепы. Они являются частью железобетонных конструкций, поэтому геометрия самого кольца не нарушается при выгрузке.
В комплекте к кольцам поставляется дно, а также верхняя крышка. Это позволяет добиться максимальной герметичности, соблюсти нормы СНиП, выполнить монтаж септика правильно.
Виды бетонных колодезных колец
Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:
- КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
- обычные с ровным краем, стандартной толщиной стенки;
- со сформированным выступом — для замкового стыка;

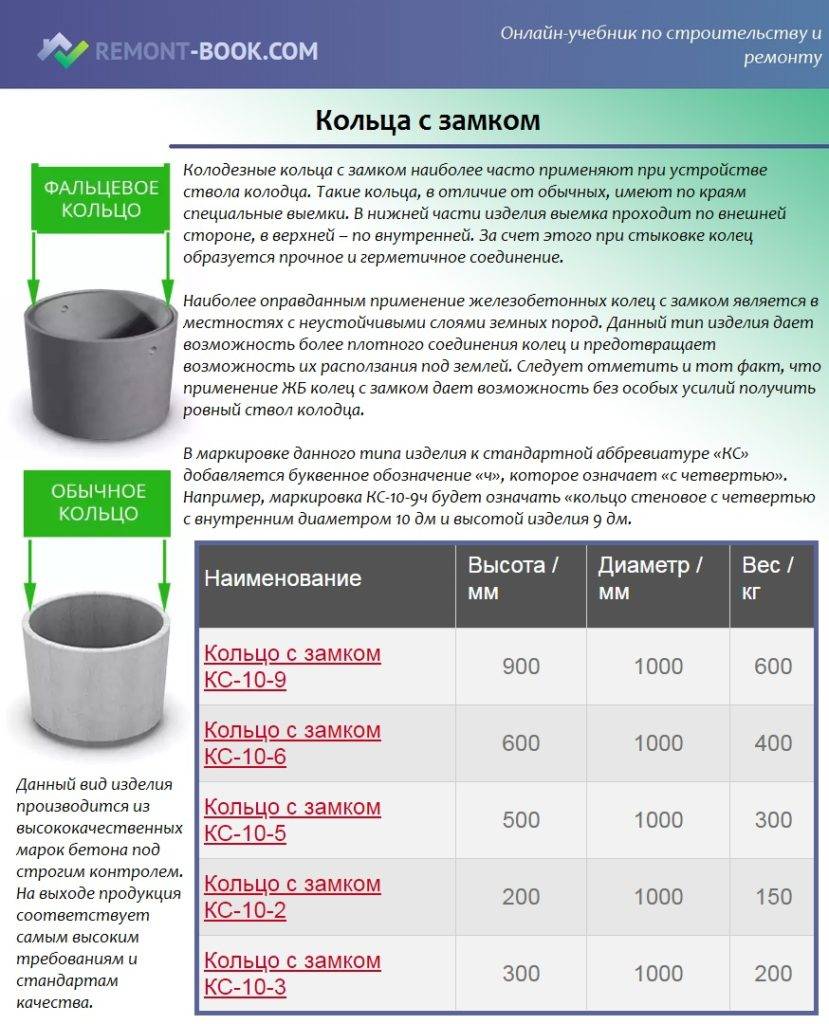

Бетонные кольца для стенок колодцев могут быть с фальцевым краем — это когда сформирован выступ для замкового соединения
- усиленные — с большой толщиной стенки для случаев глубокого заложения;
- армированные — с введенной арматурой.
- КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
- КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
- КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.
По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.

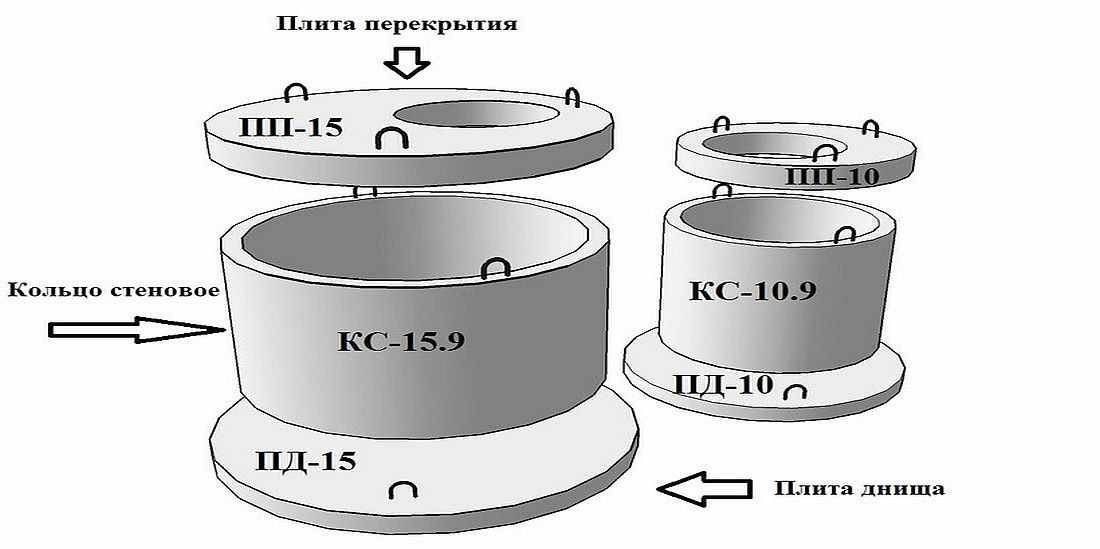

Плиты для перекрытия и основания
Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:
- ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
- ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.
Виды плит перекрытия для колодцев
- ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
- ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.

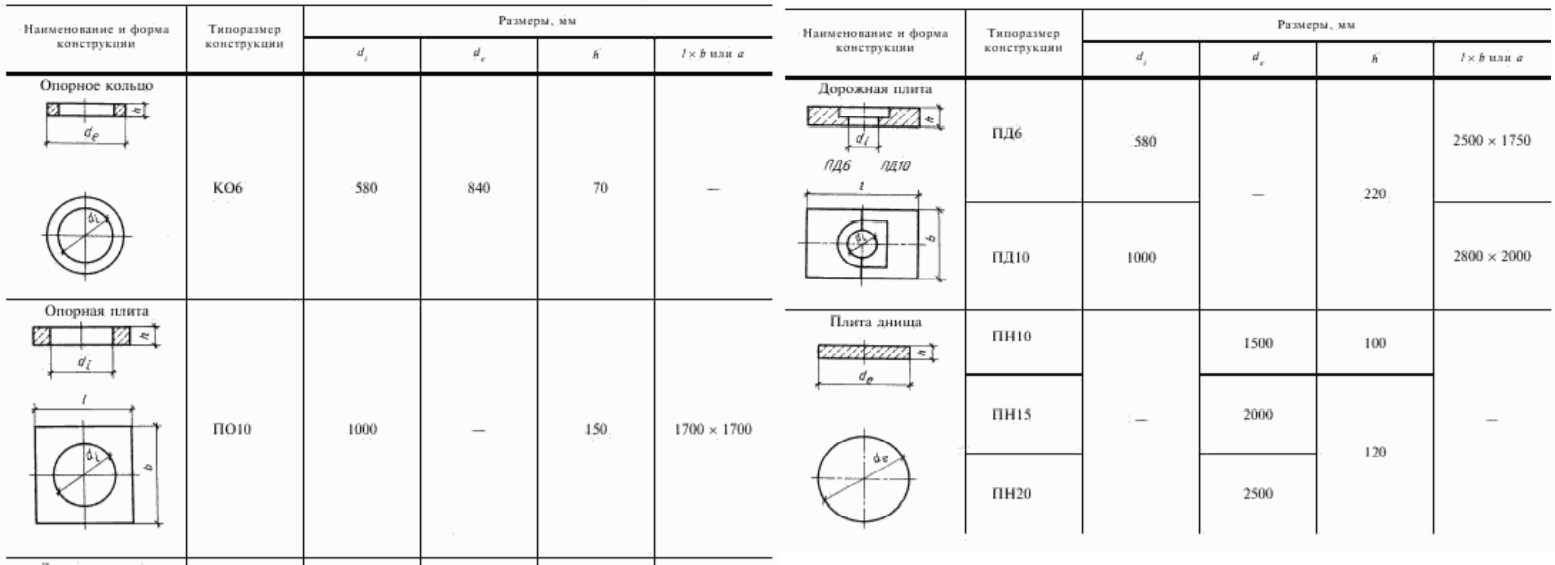

Стандартные размеры для плит
Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.
Как выбирать размер
Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.
Размеры колодезных колец всех типов должны совпадать
Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.
Сколько стоят бетонные колодезные кольца?
Бетонные колодезные кольца чаще всего используются для устройства канализационных септиков, газовых и водопроводных подземных емкостей. Их стенки достаточно прочны, чтобы не деформироваться под давлением грунта, непроницаемы для воды и способны десятилетиями работать в любых сложных условиях, не требуя ремонта или осмотров. Все они производятся строго по ГОСТ 8020-90 и 13015-2012.
- Разновидности и колец
- Маркировка и размеры
- Стоимость бетонных изделий
Особенности и характеристики
Железобетонные кольца производят методом вибропрессования из тяжелых бетонов с очень высокими эксплуатационными показателями:
- Морозостойкость – F150-200 циклов.
- Водонепроницаемость – W4-W6.
- Класс прочности выдерживается не ниже В15-В20 (М200-М250), но можно встретить изделия, изготавливаемые из бетонов М300-М500.
Для их производства применяются цементы с высокими показателями стойкости к агрессивным средам, а армирование выполняется стальными стержнями диаметром 6-10 мм и проволокой ВР. Металлический каркас обязательно проходит антикоррозийную обработку.
В зависимости от конфигурации и особенностей применения различают следующие виды:
- КС (сквозные) – выпускаются в 19 типоразмерах, плюс в продаже встречается еще 11 их вариантов с фальцевым замком.
- КД (доборные) – невысокие, размером 20-60 см, позволяющие выложить колодец нужного объема, если набрать его из стандартных ЖБИ не удается. Зачастую изготавливаются под заказ.
- ПК – бетонные кольца, монолитно соединенные с крышкой, имеющей смотровое отверстие под люк. Чаще всего идут с dвнутр, равным 1 метру (ПК-10), и устанавливаются в верхней части. Для их производства используется более прочный бетон марки М300.
- КЦД – эти, наоборот, имеют дополнительное дно, что гарантирует абсолютную водонепроницаемость в нижней части колодца. Выпускаются всего в 4 типоразмерах диаметром от 1 до 2 метров, и столько же с еврозамком, но уже до 1,5 м в поперечнике.
Габариты и маркировка
Основные размеры – диаметр и высота – указываются в маркировке в единицах дм, их объем в литрах легко определить, просто перемножив оба индекса. Самые распространенные – это варианты d=1,5 м, чуть реже строители ищут кольца размером 1 или 2 метра. Стандартной высотой стенки считается 50-100 см, но на заказ производители могут изготавливать до 1,8 м. Толщина армированного бетона для изделий d ≥ 1,5 метра везде одинаковая – 8 см, для колец большей ширины она увеличивается до 10 см.
Также в маркировке ЖБИ могут присутствовать дополнительные буквенные обозначения, которые свидетельствуют о нормальной (Н), пониженной (П) или особо низкой (О) проницаемости монолита. Выпускаются изделия и с отверстиями для прокладки труб. Их число всегда четное и тоже описывается литерами: «а» – 2 выхода, «б» – 4.
Существует классификация ЖБИ и по типу их соединения друг с другом. Здесь кроме обычных цилиндров с прямыми торцами возможен только один вариант – так называемые еврокольца, жестко сцепляющиеся в замок благодаря специально прорезанным пазам. Их применяют в тех случаях, когда необходимо создать абсолютно водонепроницаемое соединение и при этом сохранить гладкость вертикальных стенок. С обычными же кольцами добиться этого просто невозможно, поскольку они сажаются только на цементный раствор.
Расценки

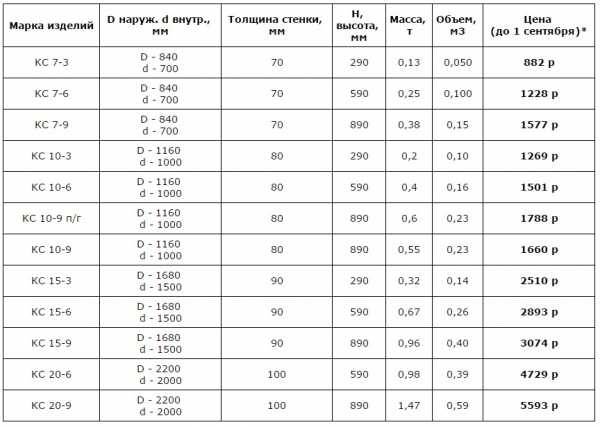

Стоимость бетонных колец напрямую зависит от их габаритных размеров и сложности исполнения. Самыми доступными являются сквозные изделия марки КС.
| Марка | Размеры (dвнутр./h), мм | Объем, л | Вес, кг | Цена, руб/шт |
| КС10-9 | 1000 / 900 | 90 | 610 | 1600 |
| КС15-9 | 1500 / 900 | 135 | 1000 | 3430 |
| КС20-6 | 2000 / 600 | 120 | 1200 | 3950 |
| КС10-9 (замок) | 1000 / 900 | 90 | 670 | 1550 |
| ПК10-9 | 1000 / 890 | 89 | 780 | 3140 |
| КЦД10-9 | 1000 / 900 | 90 | 900 | 3870 |
| КЦД15-9 | 1500 / 900 | 135 | 1670 | 5380 |
Поскольку железобетонные кольца отличаются очень большими размерами и весом, придется платить за их доставку на участок. При этом свою роль играет и расстояние, и объем партии, так что стоимость лучше каждый раз оговаривать отдельно. В среднем услуги спецтранспорта увеличивают цену ЖБИ на 400-550 руб/т. Продавцы нередко предлагают скидки оптовым покупателям, но при этом могут отказаться доставить партию меньше 5 единиц.
Плюсы и минусы
Преимущества и недостатки у материала есть. Они важны на момент выбора. Предлагаем ознакомиться сначала с достоинствами:
Высокая скорость выполняемых работ. Например, вы решили обустроить сливную яму. Ранее для и ее устройства было необходимо выкладывать прямоугольное основание и стены из красного кирпича. Это уходило время, при условии, что вы работаете в одиночку. Сейчас, вы купили железобетонные кольца, наняли манипулятор, подготовили отверстие в земле при помощи экскаватора, доставили содержимое и произвели монтаж. На это уйдет не более 3 часов.
Устойчивость к влаге. Именно это и делает железобетонные кольца максимально выгодными для частных лиц и компаний. С их помощью обустраивают целые тоннели под землей, где потом прокладывают коммуникации. Используют колодезные кольца для обустройства септика, а также для приямка в скважине
Здесь оборудование и общее содержимое внутреннего объема будет защищено от грунтовых вод, что важно при эксплуатации.
Долгий срок эксплуатации. Даже если ваш септик постоянно будет содержать в себе воду, и вы не будете выкачивать ее в короткие сроки, ее переживайте, это нисколько не отразится на состоянии бетона
При качественном бетоне, герметичность сохраняет свои стопроцентные значения.
Доступная цена. Несмотря на ряд значимых преимуществ, за небольшие деньги вы сможете купить этот материал. Доставка тоже обойдётся недорого, поскольку аренда исходит из количества затраченных часов.
Среди недостатков хотелось бы выделить необходимость дополнительной герметичности шва. Как бы там ни было, одно кольцо укладывается на другое, и чтобы снизить уровень подтекания шва, его необходимо герметизировать. Герметизация необходима как изнутри, так и снаружи, где последнее предполагает укладку и дополнительную разработку грунта с целью получения доступа.
Для герметизации используется битум, а также каждый из швов необходимо промазывать цементом или клеем. Это позволит кольцам лучше сцепиться друг с другом. Последнее не даст возможности им сместиться в процессе эксплуатации под внутренним давлением воды.
Еще одним минусом можно считать то, что кольца поставляется без входных отверстий. Эти отверстия могли бы использоваться для укладки коммуникационных труб и кабеля. Их придется проделывать самому уже после монтажа всех ячеек блока. Монтируя трубы и части системы слива/перелива в септике, изделия из пластика необходимо фиксировать монтажной пеной.
Маркировка колодезных колец по ГОСТу
Железобетонные кольца различаются не только габаритами, но и маркировкой. Она используется для разделения назначений конструкций. Наиболее распространены в строительстве изделия со следующими аббревиатурами:
- КО – опорные модели, использующиеся для нижней части всей системы;
- КФК – это ЖБИ, применяющиеся при возведении водоотвода или канализации;
- КЛК – изделия выпускаются для городских водосточных и канализационных систем.
Кроме буквенного обозначения, в маркировке указываются цифры. Они расшифровываются как высота и диаметр конструкций.
Обратите внимание! Первое числовое обозначение говорит о диаметре, а второе о высоте кольца. Также ЖБ конструкции дополняются дополнительными частями, такими как перекрытие дна
В такой ситуации плита имеет пометку ПП или ПК (для дна, совпадающего с диаметром кольца). Плиты для дна имеют обозначение ПД. Подобные конструкции придают герметичность системе. Их укладывают сверху и снизу для защиты конструкции от грунтовых вод. В колодцах с питьевой водой плиты используют для предотвращения загрязнения воды грунтом и грязью
Также ЖБ конструкции дополняются дополнительными частями, такими как перекрытие дна. В такой ситуации плита имеет пометку ПП или ПК (для дна, совпадающего с диаметром кольца). Плиты для дна имеют обозначение ПД. Подобные конструкции придают герметичность системе. Их укладывают сверху и снизу для защиты конструкции от грунтовых вод. В колодцах с питьевой водой плиты используют для предотвращения загрязнения воды грунтом и грязью.
Подобрать бетонные кольца для колодца довольно сложно, поэтому, чтобы избежать проблем с установкой, такие изделия выполняются с маркировкой. В ней указываются необходимые значения, такие как диаметр и высота. Кроме того, маркировка позволит узнать, сколько будет стоить определенное изделие.
Размер колец для колодца по ГОСТу
Для изготовления колодезных колец используют бетон марки М200. Его компоненты: цемент, песок, щебень и вода. Для улучшения прочностных характеристик в форму устанавливается стальная арматура
Обращаем ваше внимание, что бетонные изделия с арматурой внутри — это отдельная категория. Так что если нужны железобетонные кольца для колодца, их надо искать отдельно. Не все заводы выпускают такую продукцию
Не все заводы выпускают такую продукцию.
Размеры колец для колодца из бетона: внутренний диаметр, высота и толщина стенки
Расшифровка маркировки
Для питьевых колодцев часто используют только один тип колодезных колец — КС. В маркировке дальше идут две цифры через точку. Например, КС 10.6. Первая цифра — это внутренний диаметр, указанный в дециметрах. Один дециметр равен десяти сантиметрам. Чтобы узнать диаметр кольца в сантиметрах, эту первую цифру надо умножить на десять (по сути, просто добавить ноль в конце). Например, КС 10.6 — внутреннее сечение 10*10= 100 см. КС 15.9 — 15*10 = 150 см.
Маркировка бетонных колец указывает внутренний размер и высоту
Вторая цифра в маркировке колец для колодца — высота в дециметрах. Перевод аналогичен: надо умножить на 10 (после цифры дописать ноль), получим сантиметры. Рассмотрим все те же примеры: КС 10.6 — высота 60 см (по ГОСТу высота 590 мм, то есть 59 см). Для КС 15,9 — высота кольца 9*10 = 90 см (по ГОСТу — 890 мм, то есть 89 см).
В пункте ниже есть выдержка из ГОСТа 8020-90, в котором указаны точные размеры. Если посмотреть на цифры, видим, что высота везде в маркировке стоит округленная. Показана больше, чем должно быть по нормативу. Так что имейте в виду, что по факту высота будет меньше на 1 см. И это не отклонение, а соблюдение ГОСТа. Например, КС 10.6 — в высоту по стандарту 59 см, а если расшифровать, то получается 60 см. Это стоит учесть и при измерениях.
Какие бывают размеры колодезных колец
Принято определять размер колец для колодца по внутреннему диаметру. Именно он и указывается при маркировке. Наружный диаметр может быть больше или меньше — в зависимости от того, нормальной прочности кольцо или усиленное. В таблице указаны параметры для изделий нормальной прочности.
- КС 7.3 и КС 7.9. Размер внутри — 70 мм, две высоты — 29 см и 89 см. Они используются редко, так как маловаты. Могут применяться для небольших ливневых систем. Но там чаще ставят пластиковые — они практичнее и легче.
- Следующий размер — метровые КС 10.3, КС 10.6 и КС 10.9. Внутреннее сечение — 100 см, три возможных высоты: 29 см, 59 см и 89 см. Это практически самые ходовые габариты. Оптимальный размер КС 10.6 — они проще в установке чем те, которые на 90 см.
Редко встречается размер КС 13.9. Его по каким-то причинам заводы игнорируют.
- Следующая ходовая позиция — на полтора метра в диаметре. КС 15.6 и КС 15.9. Этот размер колец подходит, если надо хранить большие объемы. Его иногда применяют для питьевых колодцев, но чаще для септиков или отстойников.
Двухметровые колодезные кольца есть в трех размерах: КС 20.6, КС 20.9 и КС 20.12. Применяют их обычно для септиков. Собирают иногда и питьевые колодцы, если надо обеспечить большой расход воды. Как видите, тут впервые встречается высота кольца 119 см (в маркировке 12 после точки).
- Самый большой размер колец для колодца — два с половиной метра. КС 25.12. В быту они применяются редко, так как установить без спецтехники их нереально.

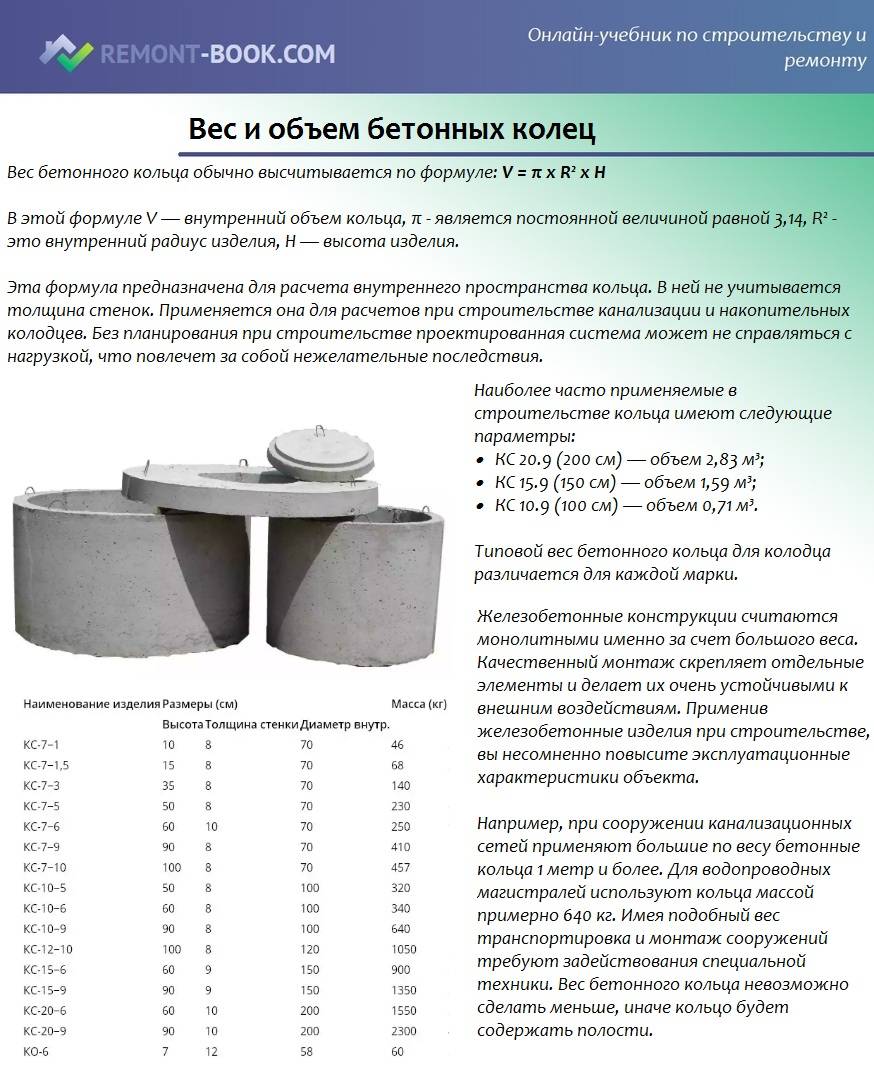

Если говорить о массе колец, то она зависит от нескольких факторов. Первый — марка бетона, тип заполнителя. Второй — количество и размеры (масса) арматуры. Третий — толщина стенки. Так что у каждого производителя масса получается своя. Выше приведена таблица одного из заводов
Обратите внимание: толщина стенки указана от 70 см до 100 см. Если посмотреть в таблицу ГОСТа, там минимальная толщина стенки — 14 см для КС 7. Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см
Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее
Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см. Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее.
Какими бывают размеры железобетонных колец для канализации
Если говорить о размерах ЖБ колец, в общем, то эти показатели вы можете видеть в той же маркировке изделий после букв, о которых говорилось выше.
Изготовители в большинстве своем прописывают размеры в дециметрах.
Например, если расшифровывать обозначение КС-10-6, это значит, что диаметр изделия в данном случае составляет 10 дм или 1 метр.
Соответственно, высота кольца будет приравниваться к 0,6 м.
Размеры колец КС-10-6
Следует отметить, что если говорить именно про размеры бетонных колец для канализации, то здесь все будет на порядок проще.
Стандартная высота одного изделия составляет 90 см. Диаметр может варьироваться в пределах 1-2 метров.
Но, если требуется соорудить конструкцию меньших размеров или использовать нестандартные кольца, следует обратить внимание на изделия с маркировкой КСД. Кольца стеновые доборные имеют высоту 30 и 60 см, позволяя в результате их совмещения с обычными КС получить колодец нужной высоты
Кольца стеновые доборные имеют высоту 30 и 60 см, позволяя в результате их совмещения с обычными КС получить колодец нужной высоты.
Кольца стеновые доборные
Выводы и полезное видео по теме
Подробное описание процесса производства железобетонного кольца на крупном предприятии:
Как правильно и безопасно загрузить в колодец железобетонные кольца:
Как своими руками сделать из бетонных колец удобный и практичный септик для частного дома. Полезные советы от домашнего мастера с опытом:
Приобретать кольца из железобетона для обустройства коммуникаций разного назначения желательно у проверенных производителей. Такие предприятия строго придерживаются действующих ТУ и создают изделия с отличными физическими и механическими характеристиками.
Продукция, выполненная согласно ГОСТовским нормативам, долго служит, проявляет стойкость к внешним условиям, не деформируется в процессе эксплуатации и полностью вырабатывает обозначенный изготовителем период.
