Размер профлиста для крыши: толщина, длина и ширина, необходимый уклон

Необходимый уклон кровли

Угол наклона крыши не имеет значения для укладки профнастила

Производители дают гарантию, что профнастил хорошо работает в условиях уклона крыши более 12°, при этом максимальный наклон может составлять 70° и больше. По нормам СНиП рекомендуемый угол нормируется на уровне 20° как самый рациональный вариант. Для покрытия кровли со средним углом наклона (15 – 35°) часто берут марку С21. Высота волны составляет 21 мм, а толщина профлиста для кровли 0,8 мм, предусмотрены капиллярные желоба для отвода жидкости.

На плоские кровли ставят несущие разновидности марки Н60 – Н75, листы имеют высокую степень сопротивления статическим усилиям. Минимальный уклон задерживает воду, она отводится медленнее

Внимание уделяют небольшим стыкам и щелям, куда может просочиться влага. Места нахлеста листов друг на друга уплотняют кровельными герметичными составами

Разновидности крыш:

к плоским относят покрытия, которые наклонены под углом не больше 5°;
скатные — больше 20°.

Толщина профнастила в зависимости от угла наклона крыши

На скатах большого уклона применяют утонченные изделия марки С8 – С12. Давление от снега на листы минимальное, вода и влага от подтаивания легко удаляются за пределы покрытия. У материала снижена несущая характеристика, с тонким профлистом работать труднее. К кровлям с небольшим уклоном относят те, что имеют склон меньше 25°, к среднему уклону — до 40°, крутыми считают настилы под углом больше 40°.

Плоские крыши строят с усиленными стропилами, которые могут выдержать большой вес, а скатные предполагают экономию древесины на каркасе кровли. Для настилов с небольшим наклоном выбирают профлист с высокой воной, который стоит дороже материала с небольшой высотой гребня, что идет на скатные кровли.

Минимальный уклон кровли из профлиста определяют с учетом ветрового давления, поэтому при выборе угла учитывают климатические особенности и расчетную силу ветра в регионе строительства

Принимают во внимание массу утеплителя, вес профнастила, обрешетки, стропил. Поперечный нахлест увеличивается при снижении угла наклона, при показателе до 15° заход верхнего листа на нижний составляет 20 – 25 см

Как пользоваться калькулятором

Самый быстрый и простой способ расчетов профнастила на крышу – воспользоваться специальным калькулятором. Перед началом работы нужно определиться с типом и техническими параметрами листа и кровли. Для калькулятора потребуются следующие исходные данные:

размер листа, имеется в виду не общий, а только эффективный (рабочий);
линейные размеры прямоугольных скатов и их количество;
линейные размеры треугольных скатов (вальм) и их количество;
размеры трапециевидных скатов и их количество.

Для расчета необходимо знать точные параметры кровли

Калькулятор имеет простую программу, позволяющую ему определить площадь каждой геометрической фигуры и суммировать их. Профессиональные кровельщики редко пользуются такими расчетами. Ни одна компьютерная программа не может учесть все индивидуальные варианты кровель, слишком много непредвиденных факторов оказывают влияние на конечные расчеты.

Таким калькулятором можно пользоваться с большой осторожностью, и то только для получения ориентировочных значений. Он не учитывает длину листов, а от этого зависит количество мест стыковки

Калькулятор не принимает во внимание угла наклона скатов, а этот параметр влияет на ширину нахлеста и т. д

Значения, полученные на калькуляторе, ориентировочные

Плюсы и минусы крыши из профнастила

Параллельное сравнение преимуществ и недостатков профлиста для кровли.

Достоинства

низкая цена материала;
возможность выполнить монтаж своими руками;
устойчивость к воздействию факторов внешнего окружения;
устойчивость к коррозии (при отсутствии механических повреждений и дефектов ядра листа);
малый вес;
безопасность (пожарная и экологическая);
возможность использовать для монтажа на скате любой конфигурации и с любым углом наклона (даже абсолютно плоской);
возможность задать направление движению воды с крыши;
эстетичный внешний вид строения.

Недостатки

профнастил шумит во время дождя и тем более, града (чтобы устранить советуют вместо обрешетки ложить плиты ОСБ или фанеру ОСП);
на поверхности скапливается конденсат (необходимо делать хорошую паро-, гидроизоляцию);
профлист склонен к накоплению статического электричества (требуется заземление);
в местах сверловки и резки появляется ржавчина (тщательно обрабатывать такие места краской или мовилью).

Размеры профнастила для крыши – технические характеристики

При выборе листового кровельного материала в первую очередь принимают во внимание его эксплуатационные свойства – прочность, долговечность, устойчивость к нагрузкам и внешним воздействиям. Также учитываются и особенности монтажа настила, требования к обрешетке

Размеры профнастила для крыши влияют на ряд ключевых параметров. Кроме того, от габаритов листа зависит количество стыков настила – чем их меньше, тем герметичнее и долговечнее покрытие крыши. Формат листового материала подбирается с учетом размеров скатов – это позволяет минимизировать количество отходов.

Листы кровельного профлиста

Какие ГОСТы регулируют габариты профлистов

Существуют несколько усовершенствованных версий этого документа:

ГОСТ 24045-86;
ГОСТ 24045-94;
ГОСТ 24045-2010 (последняя действующая версия).

Профнастил всех типов относится к единой категории тонколистового оцинкованного проката согласно ГОСТ 14918.

При этом оцинкованный материал делится на такие подвиды:

Оцинкованный в соответствии с ГОСТ 14918.
С алюмоцинковым покрытием (АЦ) согласно ТУ 14-11-247-88.
С алюминизированным (А), алюмокремниевым покрытием (АК) согласно ТУ 14-11-236-88.
С электролитическим цинковым покрытием (ЭОЦП) согласно ТУ 14-1-4695-89.

Однако сейчас такая маркировка материала практически не встречается.

Устройство сложных конструкций

Устройство крыши сложной конфигурации имеет ряд отличительных особенностей. Чтобы предотвратить попадание пыли и влаги в подкровельное пространство, стыки тщательно герметизируются. Дополнительные элементы кровли крепятся по-другому.

Сплошная обрешетка изготавливается до фиксации планки ендов. Нижний фрагмент прихватывается по краю гвоздем либо саморезом. Верхний фрагмент планки загибается в зоне состыковки к коньку крыши. Между гофрой и планкой обязательно помещается уплотнитель, либо наносится герметизирующий состав. Финишный крепеж планки осуществляется вместе с фиксацией металлопрофиля.

Подбор профнастила с учётом степени наклона крыши

Под уклон кровли материал приходится специально подбирать. Это обусловлено разными параметрами листов (шириной, высотой и толщиной). Например, профлист марки Н75 отличается значительной толщиной (порядка 1,2 мм) и внушительной высотой профиля (7,5 см), отчего требует, чтобы его использовали только при строительстве крыши с уклоном не менее 8°.

Параметры профлиста различных марок сильно различаются, а это значит, что материал подходит для кровли не с любым уклоном скатов

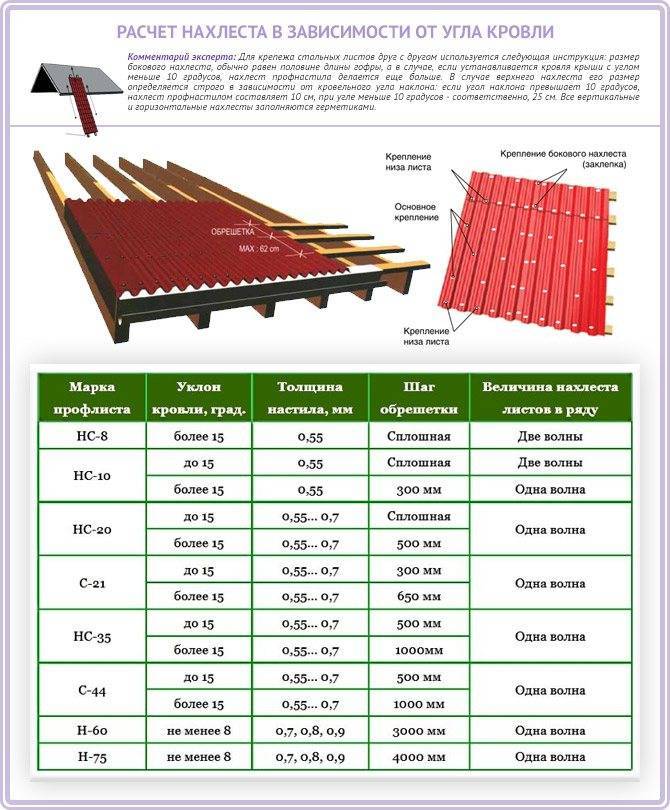

Таблица: влияние уклона кровли на марку профлиста и его укладку

Степень наклона крыши, выраженная в градусах	Марка металлического профиля для кровли	Шаг между элементами обрешётки	Величина нахлёста листов в одной линии
Более 15°	НС-8	— (без зазоров)	Два гребня
До 15°	НС-10	— (без зазоров)	Два гребня
Более 15°	30 см	Один гребень
До 15°	НС-20	— (без зазоров)	Один гребень
Более 15°	50 см	Один гребень
До 15°	С-21	30 см	Один гребень
Более 15°	65 см	Один гребень
До 15°	НС-35	50 см	Один гребень
Более 15°	1 м	Один гребень
До 15°	НС-44	50 см	Один гребень
Более 15°	1 м	Один гребень
Не менее 8°	Н-60	30 см	Один гребень
Не менее 8°	Н-75	40 см	Один гребень

Думая, каким должен быть уклон крыши из профнастила, обращаются к немаленькому списку требований и норм. Но существует и таблица рекомендованных значений, которая сводит труды по определению угла наклона кровли к минимуму.

Вид покрытия профнастила

Профнастил – это профилированный листовой металл, имеющий защитное покрытие, которое защищает железное ядро листа от появления ржавчины.

Выбирая, какой профнастил лучше использовать для кровли, нужно знать, что существует два основных типа профлиста:

Неокрашенный профнастил

К этой категории относится оцинкованный или алюмооцинкованный профлист, который имеет расчетный срок эксплуатации 5-15 лет. Производители редко предоставляют на него гарантию более 5 лет. При этом алюмооцинкованный материал прослужит дольше, т.к. цинк в этом случае будет выветриваться с меньшей скоростью, а значит, ядро дольше останется защищенным.

Выбирая неокрашенный профнастил на крышу нужно знать, что срок его службы зависит от толщины защитного слоя. Согласно ГОСТ 24045-2010 толщина оцинкованного покрытия должна составлять 275 гр/м.кв или не менее 90 мкм.

Обычно оцинкованный профнастил используется для кровли временных строений, навесов и хозпостроек.

Окрашенный профнастил

Имеет больше степеней защиты в виде дополнительных слоев полимерного покрытия.

В зависимости от вида финишного покрытия производители предоставляют гарантию на материал до 25 лет. Длительность гарантии и расчетный срок эксплуатации зависят от вида покрытия:

кровельный профнастил с покрытием полиэстер (РЕ) глянцевый или матовый. Толщина слоя глянцевого РЕ – 20 мкм, матового – 35 мкм. Срок службы и свойства примерно одинаковые, отличается только внешний вид. РЕ прочен, медленно и равномерно выгорает, подходит для использования в диапазоне температур от – 30 до + 80 °С;

кровельный профнастил с покрытием пурал (Pural). Толщина покрытия 50 мкм. В основе покрытия полиуретан, который придает ему устойчивость к стиранию;

кровельный профнастил с покрытием пластизол (PVC). Толщина пластизола 200 мкм.

полидифторионад (PVF2). Разработан для эксплуатации в сложных климатических условиях. Наиболее прочное покрытие для профнастила, однако, и цена профнастила PVF2 наиболее высокая.

Профнастил для крыши: размеры листов и их виды

Сегодня профнастил – самый распространенный способ в кровле и монтаже. Применяют его при сооружении заборов, кровли крыши, облицовки стен. Материал представляет собой волнообразный лист с полимерным покрытием. Монтаж профнастила не составляет труда, и справиться с ним можно самостоятельно или с одним помощником.

Размеры профнастила и виды листов:

Несущий профнастил (сокращенно обозначается буквой Н). Считается самым прочным и устойчивым к внешним механическим воздействиям. Из него строятся гаражи, цеха, склады и остальные постройки, которые должны отличаться высокой надежностью.
Стеновой профнастил (маркируется буквой С). Его надежность и долговечность не такая высокая, как у несущего, волна его меньше, априменяется он только в облицовке.
Несуще-стеновой (НС) – самый распространенный и универсальный. Он помогает и в кровле, и в строительстве заборов, и в облицовке стен. Высота его волны может составлять от 35 до 44 мм.

После буквенной маркировки обычно указывается цифровая, которая обозначает высоту профиля. Чем больше волна, тем мощнее металлический лист. При создании ограждений допускается использование листа невысокой гофры, а для возведения зданий или кровли применяются более объемные листы.

При выборе материала следует учесть его дополнительные характеристики, например, покрытие листа:

оцинковка. Является дешевым и недолговечным вариантом, однако самым распространенным;
алюцинковое покрытие. Состоит из алюминия и кремния, за счет этого предотвращает лист от повреждений, царапин и прочих механических воздействий;
глянцевое красочное покрытие позволяет окрасить лист в любой цвет поверх защитного слоя;
матовое покрытие гарантирует повышенную износостойкость;
пластизол. Позволяет создать текстурную отделку под дерево, кожу и пр. Стойкий к внешним воздействиям, переносит любую температуру;
пураловое покрытие. Гарантирует срок службы листа до пятидесяти лет;
красочное покрытие ПВДФ защищает материал от ультрафиолета и прочих химических воздействий.

Профнастил с полимерным покрытием востребован больше, так как полимерная пленка обеспечивает противостояние коррозии. Цвет листа не меняет в течение 10 лет благодаря верхнему лакокрасочному покрытию.

Помимо оцинковки листа, нередко применяется и алюмокремнивое покрытие. Оно более стойкое к внешним факторам, а также отличается долговечностью.

Чтобы с листом было удобно работать, его размер не должен быть больше, чем четыре метра. Длина профнастила может быть разной, зависит это только от желания заказчика

Но при расчете профнастила для крыши, важно учесть не только длину ската крыши, но и размер козырька

Ширина листа варьируется от 1 м до 1850 мм. Толщина профилируемого листа бывает от 0,4 мм до 1 мм. Здесь чем выше значение, тем прочнее профлист.

Высотой профнастила считается величина пространства между двумя волнами. Ее значение составляет от 15 мм до 130 мм.

Основные виды профнастила конкретно для кровли крыши:

Профнастил С8 – самый бюджетный вариант. Его использование допускается исключительно только для покрытия на короткое время, например, в течение ремонтных работ.

Профнастил C Позволяет сэкономить на кровельных работах благодаря небольшой ширине в местах перехлеста листов.

Профнастил С44. Применяется для возведения сооружений, которые должны быть стойкими к большим нагрузкам, так как его толщина больше, чем у других видов.

Профлист НС35. Необходим при постройке каркасов, быстромонтируемых зданий и щитовых конструкций.

Профлист МП20 – самый универсальный. Жесткость у него выше, чем у С8, а внешний вид куда приятнее. Более того, этот вид не поддается коррозии, а его монтаж разрешается проводить в любую погоду.

Также существует профлист МП20. На вид он прозрачный, изготавливается из поликарбоната, хорошо смотрится в сочетании с непрозрачными листами, а зачастую помогает решить проблему внутренней освещенности помещения.

Таким образом, профнастил имеет ряд преимуществ, в сравнении с любым другим покрытием, благодаря цветовому разнообразию, большому выбору нужных размеров, а также легкости материала и длительным сроком службы.

Стандарты СНиП

Согласно перечню строительных норм и правил (СНиП) для каждого кровельного материала предусмотрен свой минимальный угол наклона кровли. Для объектов хозяйственного и промышленного назначения эта величина составляет 8°, а для жилых построек — 10°.

Минимальный уклон кровли – это наименьшее значение угла ее наклона, при котором влага не скапливается на поверхности материала и не проникает сквозь отверстия для саморезов и стыки. Однако если поверх основного слоя укладывается дополнительный, то это значение будет больше, поскольку влага может скапливаться в пространстве между ними. Кроме того, от величины угла наклона зависит и минимальный рекомендуемый нахлест между листами профнастила. При значении 35° рекомендуется нахлест в 15 см, при 15°-30° — 20 см, а если угол наклона меньше 15°, то нахлест должен состоять из 2 волн профилированного листа, а его стыки должны быть герметичными.

Оптимальное значение угла наклона кровли, согласно СНиП, составляет 20°. Эта величина допустима при средних значениях снежной нагрузки и сильных порывах ветра. Если ветровая нагрузка близка к среднему значению, а дом строится в регионах с обильными осадками в виде снега, то угол наклона рекомендуется увеличить до 35°-45°.

Расчет уклона кровли из профнастила

При расчете уклона крыши из профнастила, необходимо учитывать четыре составляющие:

Вес утеплителя, обрешетки, контробрешетки и других слоев кровельного пирога;
Вес самого кровельного покрытия;
Снеговую нагрузку для вашего региона;
Ветровую нагрузку для вашего региона.

Предположим, что мы будем крыть крышу профлистом С21-1000-0,6. Вес квадратного метра профнастила этой марки составляет 5,4 кг. В качестве теплоизоляции будем использовать базальтовые плиты толщиной 100 мм и удельной плотностью 150 кг/м³. Следовательно, масса 1 м² утеплителя составит 15 кг. Для обрешетки применяем брус 200×200 мм из сосны с шагом 650 мм, поэтому масса 1 м² обрешетки составит 28,3 кг. Массу остальных составляющих берем равной 3 кг/м².

Таким образом, масса всего кровельного пирога равна: 5,4+15+28,3+3=51,7 кг/м². Полученное значение умножаем на коэффициент 1,1 для того, чтобы обеспечить возможность изменения некоторых материалов кровельного пирога. Итого, общая масса 1 м² кровли равна 56,87 кг/м².

Теперь необходимо вычислить допустимый уклон, исходя из существующих снеговых и ветровых нагрузок. Предположим, что дом построен в Новгородской области. Она относится к III снеговому району, что можно определить с помощью карты, представленной выше.

Итак, наша снеговая нагрузка равна 180 кг/м². Однако учитывать ее необходимо с поправочным коэффициентом µ, который зависит от угла наклона кровли:

Если наклон минимальный – угол кровли из профлиста меньше 25°, то значение поправочного коэффициента берется равным 1;
Если угол наклона кровли из профнастила находится от 25° до 60°, то µ=(60°-α)·(60°-25°), где α — искомый уклон крыши;
Если угол наклона крыши из профнастила больше 60°, то µ равен 0, то есть снеговая нагрузка при расчете кровли не учитывается.

Ветровую нагрузку необходимо учитывать при расчете угла наклона. Новгородская область относится к Iа ветровому району, где, как видно из карты ниже, нормальная нагрузка равна 23 кг/м².

Нагрузка, действующая непосредственно на кровлю, вычисляется по следующей формуле:

W=Wn·Kh·C

Здесь Wn — нормальная нагрузка для выбранного региона, Kh — коэффициент, учитывающий высоту здания, и С — аэродинамический коэффициент, который может находится в пределах от -1,8 до 0,8, в зависимости от уклона крыши. Поскольку рассчитать его довольно сложно, для нашей формулы возьмем наибольший — 0,8, что позволит упростить подсчеты в сторону большей прочности кровли.

Итак, предположим, что наш дом находится на открытой местности и имеет высоту выше 5 метров, тогда Kh будет равен 1, а ветровая нагрузка — 23·1·0,8=18,4 кг/м².

Величина высотного коэффициента для расчета ветровой нагрузки
Высота объекта, м	Открытая территория (берега водоемов, степь, лесостепь, пустыня, тундра)	Небольшие города, лесные массивы другие пространства с регулярными препятствиями выше 10 метров	Средние и крупные города с высотой зданий от 25 метров
до 5	0,75	0,5	0,4
от 5 до 10	1	0,65	0,4
от 10 до 20	1,25	0,85	0,53

Таким образом, с учетом массы кровельного пирога и влияния ветра, нагрузка на кровлю будет равна 56,87+18,4=75,27 кг/м². Так как предельная несущая способность профлиста С21-1000-0,6 при шаге опор 1,8 м и использовании второй схемы опирания равна 253 кг/м², необходимо выбрать такой уклон кровли из профлиста, чтобы посчитанная нами нагрузка, с учетом снеговой, была меньше этого значения.

Поскольку 75,27+180=255,27 кг/м², что очевидно, больше, чем 253 кг/м², уклон крыши из профнастила в нашем случае не может быть меньше 25°. Так как делать угол больше 60° тоже нецелесообразно, получаем, что необходимое нам значение находится в пределах от 25° до 60° — то есть µ нужно вычислить по формуле.

Вычисляем минимальный уклон для профнастила кровельного С21 при наших условиях:

180·(60-α)·(60-25)+75,27=253

Решив это простое уравнение, получаем, что α=25,441°. Таким образом, допустимый минимальный уклон кровли из профлиста при заданных нами параметрах будет равен 26°. Для большей надежности здание, расположенное в данных условиях и имеющее указанный кровельный пирог, лучше снабдить кровлей с наклоном в 30°. Хотя можно остановится и на минимальном значении, учитывая то, что на предыдущих шагах расчета уклона кровли из профнастила были несколько раз использованы повышающие коэффициенты.

Визуальное определение лучшего профнастила для крыши

Желательно в магазин отправляться с опытным проверенным строителем, ему приходится часто встречаться с различными видами профнастила, что позволяет быстро отличить контрафактный товар от качественного.

На какие детали следует обращать внимание?

С обратной стороны листа должно быть обозначение типа профиля. Такие обозначения наносятся не поставщиками тонколистовой стали, а производителями покрытий. На гибочных станках имеется специальный аппарат для маркировки устойчивыми красками. Отсутствие обозначений указывает на устаревшие производственные линии или на нежелание указывать данные продукции и контактные реквизиты производителя. В обоих случаях это должно насторожить потенциальных покупателей.

Следует осмотреть поверхность листов. Они могут иметь специальную защитную пленку или быть без нее. Многие потребители в целях экономии финансовых средств заказывают листы без защитной пленки.

Если на поверхности есть глубокие царапины, вмятины, грязь и т. д., это свидетельствует о низкой производственной дисциплине на предприятии, непрофессиональных сотрудниках, неисправных гибочных линиях и нарушениях рекомендованной технологии изготовления
Повреждения могут появляться во время производства, складирования и транспортировки.

Особое внимание нужно обращать на наличие посторонних включений на поверхности лакокрасочного покрытия. Металлический профиль с такими дефектами категорически не рекомендуется использовать
Некачественное финишное покрытие указывает на то, что тонколистовой прокат подготавливался на нелицензированных предприятиях, а в Китае или Турции. Европейские товары никогда не имеют вышеописанных дефектов.

Попробовать пальцами согнуть профиль. Появление линии изгиба даже при больших радиусах свидетельствует о низком качестве металла. Профиль изготовлен не из дорогих легированных сталей, а из самых дешевых конструкционных. Их физические и эксплуатационные характеристики недостаточны для использования в качестве кровельных материалов.

Цена

К этому параметру следует относиться очень осторожно. Если ранее низкокачественные профлисты продавались лишь по очень низким ценам, то в настоящее время такой явной разницы нет

Недобросовестные продавцы знают, что отечественные покупатели автоматические считают дорогие профлисты качественными и специально устанавливают высокие цены. Если товар дорогой, то все документы о соответствии качества, обозначения, адреса и названия фирм обязательно присутствуют, это дополнительная реклама ответственных производителей, они всегда обозначают свою продукцию.

Если есть время и возможность, то рекомендуется пообщаться с владельцами зданий, которые имеют профлисты на кровле. Одновременно посмотрите на ее внешний вид, узнайте о проблемах во время эксплуатации.

Цвет профнастила для крыши

Цвет не оказывает влияния на технические параметры профнастила. Однако, выбирая профнастил, следует отталкиваясь от цветовой гаммы других построек на участке, отделки фасада и прочих факторов, чтобы крыша дома не выбивалась из общей концепции дизайна. Цвета профнастила соответствуют палитре RAL (у финского производителя Ruukki – палитре RR), что упрощает подбор цвета.

Кровельный профнастил – цветовая гамма, карта цветов с названиями по таблице РАЛ

Примечание. Выбирая цвет нужно учитывать, что любое покрытие подвержено воздействию ультрафиолета (выгорание на солнце). Поэтому при необходимости замены одного листа не исключено несовпадение оттенков. Чем больше времени пройдет с момента монтажа кровельного профнастила, тем в большей степени оно проявится.

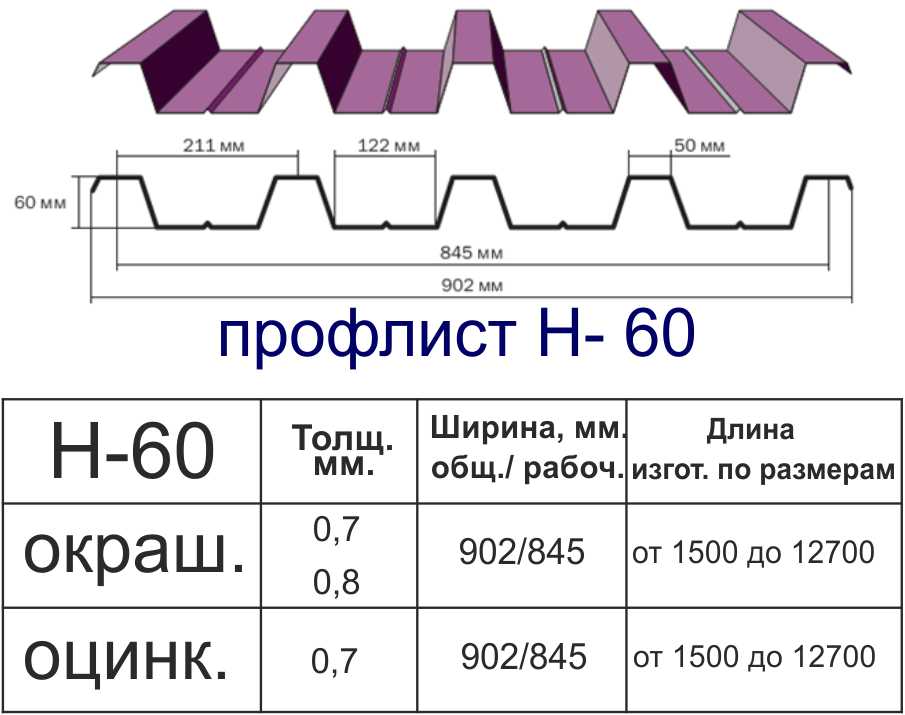

Зависимость характеристик профлиста от формы профиля

Если высота волн более 20 мм, данный тип профнастила подходит для кровли

Показатели длины (рабочей) и высоты волны, толщины листа приводятся в наименовании марки. Например, обозначение Н75 – 1200 – 05 К говорит о том, что это усиленный дополнительно стальной лист, высота которого 75 мм, длина 1200 мм, толщина составляет 0,5 мм и предусмотрены сливные канавки. Несущую способность всех стандартных видов находят по таблицам строительных справочников. Величина сопротивления зависит от толщины металла и формы профиля, которая бывает полукруглой, трапецеидальной.

Основные параметры:

высота гофры — от 8 до 51 мм и более;
толщина металла — от 0,3 до 1,5 мм.

Профлист кровельный размера волны 8 – 20 мм применяют для стен, ворот, заборов. Любой тип с высотой от 20 мм применяют для кровельного настила. Высоту 44 – 56 мм ставят на крыши с существенной статической, снеговой и ветровой нагрузкой, а листы с размером больше 57 мм применяют в качестве несъемной опалубки под монолитные участки из бетона кровельного покрытия. К категории несущего материала относят марки Н60 – Н100 мм.

Для проверки соответствия геометрических показателей каждой разновидности гофры есть специальные таблицы, где приводят параметры соответствия с учетом формы. Допускаются неточности, которые должны находиться в допустимых указанных пределах. Проверка не касается толщины стали в местах перегибов волны.

Ширина полок по краям листа допускает разницу не больше 2 мм, а более узкие варианты отмечают маркировочной полосой по двум сторонам изделия. Серповидность по длине не должна превышать 1 мм на каждый метр при протяженности листа до 6 м. На более длинных листах допускают 1,5 мм на 1 метр.

Волнистость покрытия на плоских участках листа не превышает 1,5 мм, бугристость боковых полок не более трех миллиметров. Не должно быть перекосов профиля.

Рассчитываем обрешетку для кровли

Обрешетка выполняет несколько главных задач – обеспечивает прочность и надежность, равномерность распределения нагрузок на крышу. Для обустройства обрешетки используют несколько материалов – чаще всего металл либо древесина. В редких случаях, когда здания возводятся в суровых климатических условиях, делается двойная обрешетка: первый слой – металл, второй – дерево.

Металлическую обрешетку рекомендуют использовать в том случае, если профильный лист имеет толщину 0,7 мм и больше. Часто в строительстве отдают предпочтение деревянным доскам, жердям, тесе.

Прежде чем приступить к просчетам, нужно выбрать марку профнастила, учитывая особенности климата и самой кровли.

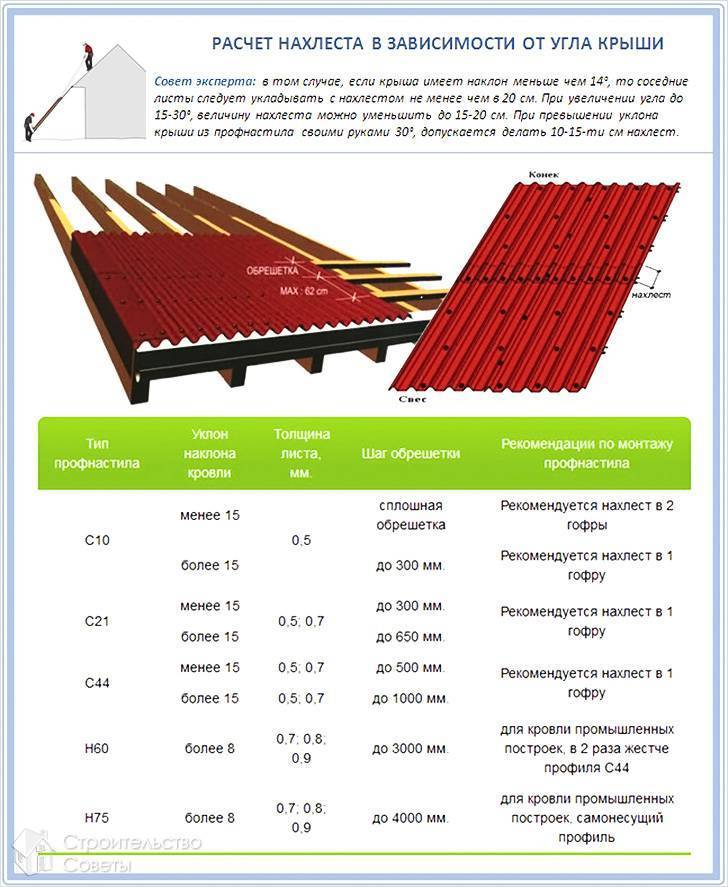

Таблица соотношения шага обрешетки марке, углу наклона и толщине профнастила

Марка	Угол наклона кровли	Толщина листа, мм	Шаг	Особенности материала
C-8	до 15	0,5	сплошная	Применяется для крыш мансард и павильонов, облицовки стен
С-10	до 15	0,5	сплошная
С-10	более 15	0,5	300
С-20	до 15	0,7	сплошная	Используется для кровли, имеет небольшую высоту волны. Отличные показатели прочности и жесткости.
С-20	более 15	0,7	до 500
С-21	до 15	0,7	до300
С-21	более 15	0,7	до 650
НС-35	до 15	от 0,5 до 0,7	до 500	Присутствует полимерное декоративное покрытие.
НС-35	более 15	от 0,5 до 0,7	до 1000
Н-60 и Н-75	более 8	От 0,7 до 0,9	от 3000 до 4000	Используется для создания влагостойкой кровли без дополнительной герметизации. Присутствуют ребра жесткости.

По способу устройства обрешетки различают:

сплошную – материал собирается на расстоянии 10 мм друг от друга;
стандартную — шаг 20-40 см;
разреженную — интервал составляет до 75 см.

Стоит учесть, что обрешетка в местах выхода дымохода и вентиляционных каналов должна быть двойной — это обеспечит герметичность.

При расчетах нужно брать во внимание:

ширину скатов;
их длину;
шаг досок.

К полученному результату нужно прибавить обязательный запас — 10-15%.

Основные размеры кровельного профнастила на крышу

Рекомендации специалистов по монтажу

Необходимый уклон кровли

Как пользоваться калькулятором
