Габариты бордюрных камней и поребриков, как правильно установить

Высота бордюра по ГОСТу

“Снип” заменил ВСН 62-91* от 1994 года, в котором аналогичный пункт звучал следующим образом : “…2.2.2. В местах пересечения пешеходных путей с проезжей частью улиц и дорог высота бортовых камней тротуара должна быть не менее 2,5 см и не превышать 4 см. Не допускается в местах переходов применение бортовых камней со скошенной верхней гранью или съездов, сужающих ширину проезжей части…”

Таким образом существует, как я понимаю, организация Ростехнадзор, которая должна контролировать соблюдение входящего в Классификатор ISO 91.040.01 (Строительство в целом) вышеназванного СНиПа.

“Перед Московским МТУ Ростехнадзора стоят основные задачи по осуществлению полномочий, направленных на реализацию законодательных и нормативных актов Российской Федерации в области … строительного надзора … с целью предупреждения аварий, травматизма и снижения вероятности негативного воздействия на человека…”

Камень бортовой БР 100.30.15 , для отделения проезжей части внутрикварталь­ных проездов от тротуаров и газо­нов ГОСТ 6665-91

Камень бортовой БР 100.20.8 , для отделения пешеходных до­рожек и тротуа­ров от газонов ГОСТ 6665-91

А вот и главный для нас велосипедистов камень — АППАРЕЛЬ Описание по ГОСТ 6665-91 Камень-аппарель , справочная масса — по проекту (т.е. размеров нет, делают как получится на месте), назначение — для сопряжения покрытий вело­сипедных доро­жек и тротуаров с интенсивным движением детс­ких и инвалидных колясок и др. с покрытием прое­зжих частей улиц и дорог на пере­сечениях

Примечание. Длину аппарели (lа) при тротуарных покрытиях из сборных плит принимают кратной размеру плит, а другие размеры — в зависимости от марки камня.

Описание и функции

Тротуарный бордюр – это важный элемент отделки пространства. Его вариации и способы применения разнообразны

Но прежде чем обратить внимание на нюансы использования и производства данного вида обрамления, не будет лишним определиться c терминологией

«Бордюр» или «поребрик»? Оба названия верны для определения бортового камня. Разница в том, каким способом укладывать. Вообще-то, два понятия считаются синонимами. Конечно, слово «бордюр» имеет обобщающее значение.

Тротуарный блок, помимо эстетической стороны, выполняет ряд практических функций. Например, бордюры направляют потоки воды в сторону ливневых стоков, сохраняя целостность дорожного полотна. Бордюр является незаменимым элементом для тротуарной плитки, он прекрасно защищает ее от разрушения, предотвращая размывание мощеной поверхности. Остановимся подробнее на особенностях тротуарного бордюра.

Установка бордюр

Установка поребрика начинается со снятия верхнего слоя грунта на глубину, не меньшую половины его высоты, и ширину, минимум в 1,5 раза превышающую толщину изготовленного изделия. Участок размечается и фиксируется колышками и натянутым между ними шнуром. Шнур натягивается по внешнему краю и на уровне высоты установки бордюрного камня. Уровень верхней плоскости бордюра должен превышать на 3-5 см плоскость дорожного покрытия или земли (если дорожка отделяется от клумбы).
На дно траншеи засыпается слой щебня и песка толщиной 5-8 см и тщательно трамбуется. После этого замешивается раствор из цемента и песка в соотношении 1:4. Бордюры устанавливаются на раствор и трамбуются резиновым молотком. При этом контролируется их горизонталь по натянутому шнуру и строительному уровню.
Когда будет полностью установлен весь ряд бордюрных элементов, по обеим сторонам конструкции засыпается песок и для уплотнения проливается водой.

Разновидности камней для бордюров

Бордюры делают из бетона, железобетона, песчаника, кирпича и гранита. В зависимости от назначения выделяют несколько разновидностей камней для ограждений:

  1. Магистральный, или дорожный. Выполняется из качественного мелкозернистого бетона, обладает хорошей стойкостью к химическим веществам, воздействию снега, дождя, морозов. Поребрик из бордюрного камня имеет высокую стойкость к вибрации и физическим нагрузкам. Весит один блок 94 кг, а его размеры (длина, ширина, высота) составляют 100/300/150 мм. Самым распространенным его цветом является серый, реже встречается черный и красный.
  2. Тротуарный борт тоже делают из бетона. Его вес — 36 кг, а размеры — 1000/200/80. Бордюры выпускают в богатой цветовой гамме, чтобы они красиво сочетались с тротуарной плиткой (есть оранжевые, красные, оливковые и коричневые блоки разных оттенков).
  3. Садовый и газонный бортовой камень используется в ландшафтном дизайне, поэтому производители делают акцент на его внешнем виде, а не на высокой прочности. Такие бордюры не только изготавливают из окрашенного в разные цвета бетона, но и используют в качестве материалов для них гранит, песчаник, выпускают элементы разной формы. Бортовые блоки для клумб и газонов обладают небольшими размерами: 400/200/50.

При изготовлении дорожных бортов бетон часто армируют с целью укрепления, а для садовых бордюров применяют натуральный камень или кирпич, который стоит дешевле.

Как правильно установить дорожный бордюр?

Предположим, что была выполнена укладка тротуарной плитки и финальным этапом обустройства является укладка дорожного бордюра. Технология выполнения этой работы достаточно проста, но начинающему будет трудно даже без элементарной инструкции. Давайте рассмотрим все подробно.

Разметочные работы

Для проведения разметки вам понадобятся деревянные колышки и веревка (можно нитку и т. п.). Колышки забиваются непосредственно в месте монтажа бордюрного камня, и по ним натягивается нитка. Расстояние между колышками должно быть таким, чтобы веревка не провисала.

Важно выбрать правильную высоту колышек. Уровень натяжение должен соответствовать верхней полости бетонного изделия после установки

Это позволит установить камень правильно..

Рытье траншеи

Для работы в домашних условиях нерационально использовать специальную технику. Именно поэтому придется вооружиться лопатой и начинать копать. Но перед этим нужно узнать необходимую глубину траншеи. Для этого стоит знать:

Высоту, которой обладает бордюр дорожный;

Ширину слоя бетона.

Представим, что высота изделия 30 см. Щебеночный шар будет 6 см и песчаный – около 3 см. Что касается бетона, то его высота 2-3 см. Получаем 36 + 6 + 3 + 3 = 48 см. Именно такой будет высота конструкции, но это не означает, что и траншея должна быть подобной глубины. Нужно учитывать и высоту бордюрного камня над поверхностью земли. Допустим, что она равна 20 см. Следовательно, нужно углубляться на 28 см.

Что касается ширины траншеи, то достаточно, чтобы камень мог в нее войти и по обоим бокам был запас в 2-4 см.

Когда выемка грунта окончена, то проводится выравнивание дна и уплотнение (для его проведения лучше использовать специальное оборудование).

Создание подушки

Этот процесс проходит приблизительно так:

Засыпается первый слой щебня;

Выполняется его разравнивание и утрамбовка;

Песчаный слой также нужно выровнять и уплотнить.

Замешивание и заливка бетона

В бетономешалку загружается цемент и песок (когда выполняется установка дорожного бордюра, технология подразумевает использование связующего вещества с маркировкой М300-М400). Песок используется мелкозернистый. Когда сухая смесь хорошо перемешана, добавляется вода. Отлично, если готовый раствор густоват — не сильно жидкий и не излишне вязкий.

Отлично, если производство тротуарной плитки и бордюрных изделий выполняется одной компанией – можно быть уверенным в одинаковом сроке службы изделий.

Незамкнутый бордюр

Такой элемент декора размещают на выбранном участке, чтобы красиво очертить линию дивана или другой мебели. С ними комната становится гораздо интереснее и привлекательнее. Например, африканская саванна или пески пустыни привносят в атмосферу дух таинственности. Этот приём позволяет создать более расслабляющую остановку, в которой можно расположившись на диване насладиться прекрасным путешествием в места, где рождаются мечты и сказки о приключениях. А для детей есть много оригинальных вариантов:

  • машинки, которые понравятся маленьким автолюбителям;
  • цветные карандаши, лесная опушка или «совиная прогулка» – хорошие варианты и для мальчика, и для девочки;
  • цветочный узел, элегантные плетёные розы и цветочные россыпи, которые придутся по вкусу маленьким принцессам;
  • птичьи разговоры и весёлые игрушки – отличный способ зарядить атмосферу позитивом.

Способы изготовления бордюр

Для благоустройства частной придомовой территории поребрики можно сделать двумя способами:

  • установить штучные изделия;
  • залить бетоном монолитную конструкцию желаемых формы и размера.

В первом случае можно купить полностью готовые изделия в нужном количестве, а можно изготовить их своими руками. Для этого понадобятся формы, которые можно купить или сделать самостоятельно. К достоинствам такого способа относятся возможность многократного использования формы и простота технологии изготовления бетонных изделий.
Для второго случая потребуется монтаж опалубки, что усложняет работу. Но можно сделать бордюры необычной формы, с закруглениями, поворотами и другими декоративными элементами.
На каком способе остановить свой выбор, зависит от сложности формы дорожки или площадки, которые планируется облагородить.

Какими характеристиками обладает дорожный бордюр ГОСТ 6665-91

Изготовленный в соответствии с требованиями стандарта, бордюр обладает множеством достоинств:

  • повышенной прочностью и износостойкостью. Эти свойства достигаются изготовлением по прогрессивной технологии с использованием высоких марок бетона или путем изготовления продукции из природного камня;
  • стойкостью к воздействию влаги. Гранит влагу практически не поглощает, а формованные изделия отличаются пониженной гигроскопичностью. Это достигается путем введения различных присадок;
  • устойчивостью к воздействию отрицательных температур. Благодаря пониженной гигроскопичности сохраняется целостность изделия при кристаллизации воды. Однако при нарушении технологии изделия могут быстро разрушиться.

Бортовой камень отличается следующими параметрами:

  • конфигурацией;
  • размерами;
  • формой сечения.

Применяются различные изделия прямой и радиусной формы, которые, в зависимости от исполнения, могут иметь желоб для отвода воды.

Устанавливают дорожный бордюрный камень на городских дорогах, в дворовых проездах, парковочных зонах

Основные способы монтажа тротуарных бордюров

Зачастую верхняя плоскость поребрика совпадает по уровню с уровнем плиточного покрытия тротуара. Если же во время осадков на дорожку попадает грязь и вода, то рекомендуется устанавливать бордюр чуть выше уровня дорожного полотна. Исходя из этого существует два основных способа установки бордюрного камня исходя из специфики дорожного покрытия и особенностей ландшафта.

Отдельно нужно отметить, что не стоит заниматься самостоятельной укладкой тротуарной плитки без использования бордюров. Это обусловлено тем, что в наших климатических условиях дорожное полотно без каменного ограждения быстро придет в негодность в результате преждевременного разрушения.

Так же по теме: Укладка пвх плитки: технология и видеоуроки

Как производят поребрик?

Как и любое строительное изделие, поребрик должен иметь определенные характеристики и соответствовать установленным нормам. Изделие делают по двум технологиям.

Вибролитье. Подразумевает правильные размеры и четкую геометрию. Производство направлено на повышение плотности бетона и уменьшение его пористой структуры. Конструктивно это двухсоставное изделие, то есть у него есть внутренняя и наружная части.

Ассортимент поребриков не отличается широтой. Оставляет желать лучшего декоративная составляющая – это и служит первопричиной того, что многие домашние мастера выбирают самостоятельное изготовление дорожных либо садовых поребриков. Таким образом, вне цеха можно получить изделия с любым сечением и разные по цвету.

Нужные качества готовым элементам придают с помощью сухих строительных смесей. Они обеспечивают поребрику стойкость к влиянию влаги и низкой температуры. Изделия можно окрашивать на этапе замеса, добавляя в массу специальные красители. Такой подход более затратный финансово, но уложенный поребрик не будет нужды периодически обновлять для защиты и привлекательного вида.

Бордюр или поребрик?

Бордюрный камень

Дорожный бордюр

Бортовой камень называют поребриком или бордюром. Какое из названий вернее отражает сущность понятия? На самом деле поребрик и бордюр — это не виды бортовых камней, а способы их укладки:

  1. Бордюр — это бортовой камень, не образующий ступени, укладывается заподлицо. Призван для соединения двух горизонтальных поверхностей, лежащих на одном уровне. Встретить бордюр можно на границе тротуара и проезжей части;
  2. Поребрик — бортовой камень, уложенный с образованием ребра, или ступеньки. Призван для соединения двух поверхностей, лежащих на разных уровнях вертикали. Поребрик встречается чаще: на границе тротуаров и проезжей части, газона, цветочных клумб.

Иногда используются сразу два способа укладки бортовых камней. Это актуально для пешеходных переходов. Поребрик, окаймляющий дорогу, начинает плавно переходить в бордюр, не образующий ступень. Поэтому тротуар у пешеходного перехода лежит на одном уровне с проезжей частью. Однако в быту не делают акцент на разнице между поребриком и бордюром, поэтому будем использовать их как синонимы.

Вес и таблица размеров тротуарного бордюра

Тротуарный бордюр готового образца выпускается по ГОСТу, в разных весовых категориях и размерном ряде. В заводских условиях бортовые камни из железобетона производятся по ГОСТ 6665-81, имеют классификацию БР (рядовой), БУ (рядовой уширенный), БУП (рядовой уширенный прерывистый), БЛ (прямой с лотком), БВ (въездной), БК (радиальный, радиус кривизны 5-15 м).

1000х200х80

Бордюр тротуарный, марка БР100.20.8, вес 40 кг. Садовый поребрик, используемый для ограждения газонов и тротуаров.

500x200x70

Бордюр садовый вибролитой марки БР 50.20.7, вес 15 кг. Изготавливается методом вибролитья, используется при оформлении парковых зон и пешеходных дорожек.

500х200х80

Бордюр садовый марки БР 50.20.8, вес 18 кг. Применяется при оформлении пешеходных зон и игровых площадок.

Как правильно установить?

Очень часто тротуарный бордюр делают из бетона. Собирают полотно из такого количества изделий, которое потребуется для оформления нужного участка брусчатки. Рассмотрим, как уложить такой бордюр своими руками, и какое расстояние соблюсти между элементами при укладке.

  • Выкопать траншею глубиной в зависимости от размера бордюра. А также нужно учесть, насколько он должен выступать над землей. Ширина траншеи – на 1 см больше элемента с каждой стороны для заливки.
  • Залить в яму раствор из песчано-цементной смеси (1 часть цемента и 3 части песка).
  • Натянуть веревку для ровности укладки, и на еще незастывший раствор по уровню уложить бетонный брус, вбивая его резиновым молотком.
  • По бокам залить раствор для закрепления элемента.
  • Далее впритык укладывают остальные части.

Как правило, верхний уровень бордюра устанавливают на уровне брусчатки или плитки. Но когда есть вероятность того, что грунт может попасть на покрытие, например, во время дождя, то лучше бордюр сделать выше дорожки. В любом случае желательно расположить поребрик выше покрытия хоть на 1-2 см. Бордюр для брусчатки устанавливают по точным размерам и строго с соблюдением расстояния между элементами. Допускается лишь небольшой зазор от 2 до 4 мм.

Раствор делают довольно густым, чтобы он не растекался при укладке. В тех местах, где бордюрный элемент уже уложен, можно аккуратно засыпать землю – считается, что так быстрее пройдет созревание бетона. Раствор окончательно застынет в течение 2-3 недель, так что до этого времени нежелательно эксплуатировать дорожку.

Если возникает необходимость подрезать бордюрный камень, это можно сделать только алмазным кругом, который вставляется в болгарку. После того как бордюр полностью окреп, можно приступать к укладке брусчатки. Снаружи грунт можно утрамбовать, а уже полностью выровнять после завершения всех работ по монтажу плитки.

Если вам предстоит уложить бордюр на участке, где грунтовые воды подходят близко к уровню земли, предусмотрите при укладке дополнительную «подушку» в виде слоя щебня высотой 10 см. Его нужно заложить под бордюр на самое дно.

О том, как сделать бордюр для брусчатки, смотрите в следующем видео.

Установка садового бордюра

На каждой дорожке должен быть установлен садовый бордюр. Ведь он служит, в первую очередь, укреплением периметра поверхности, замощенной тротуарной плиткой. Также бордюр относят к ландшафтному декору. Мы предлагаем решения таких форматов, как садовый бордюр 1000х200х80, садовый бордюр 500х200х80, садовый бордюр 600х200х80 серого, коричневого и красного цвета. Как правильно проводится установка садового бордюра, будет рассказано в этой статье.

Выбор бордюрного камня для садовых дорожек

Садовый бордюр 1000х200х80 или меньший по длине камень используется для обрамления дорожек на приусадебных участках, а также на городских тротуарах в парковой зоне. Они не предназначены для обрамления и разделения тротуаров и дорог общего пользования, так как не соответствуют формату, установленному законодательно. Тем не менее, они могут выдержать наезд колесом легкового автомобиля.

Для установки предлагается вибропрессованный бордюрный камень разных размеров по длине. Сечение камня 200х80 для дорожки будет достаточным. Вибропрессование, как технология, позволяет изготовить прочный бордюр разного цвета. При этом выцветание такому бордюру не грозит на протяжении всего времени эксплуатации.

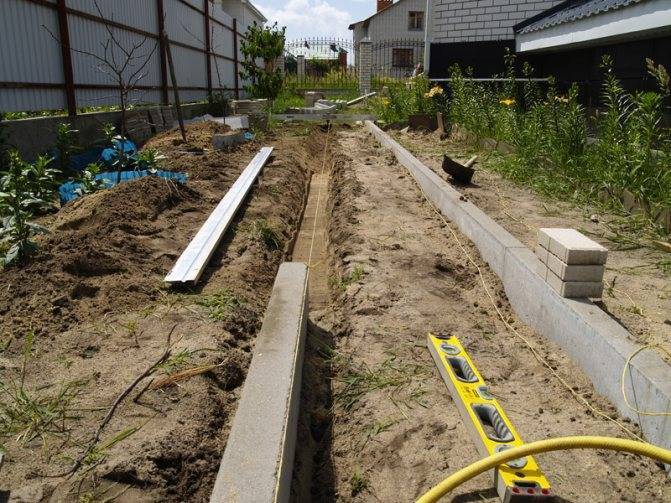

Установка садового бордюра своими руками

Даже садовый бордюр, имеющий лишь декоративный предназначение, необходимо усаживать в траншею с цементно-песчаной подушкой. Сам бордюрный камень значительно выше тротуарной плитки, и он должен быть установлен вровень, либо слегка выглядывая над плоскостью садовой дорожки. Соответственно, для садового бордюра необходима траншея. Она также обеспечит устойчивость бордюра.

Процесс установки садового бордюра имеют следующий алгоритм.

1. Разметка площадки.

Первым делом необходимо будет разметить площадку под садовую дорожку с учетом ширины бордюров. Разметка должна производиться с помощью колышков и натянутой веревки. Колышки нужно вбивать не реже, чем через каждый полтора-два метра. При разметке по высоте не забывайте учитывать уклон, с помощью которого будет происходить сток дождевой воды.

2. Выкопка траншеи

В расчёте глубины траншеи учитывается высота бордюрного камня и высота цементно-песчаной подушки. Для садового бордюра цементная подушка должна быть толщиной минимум 30 мм. Соответственно, для бордюрного камня 1000х200х80 (высота 200 мм), который мы хотим пустить вровень с поверхностью тротуарной дорожки, нужно выкопать траншею глубиной шириной 230 мм и минимум 100 мм.

3. Заливка основания и установка садового бордюра

Цементно-песчаную подушку нужно распределить по дну траншеи ровно, ведь все бордюрные камни нам необходимо будет расставить на одной высоте. Как только цементно-песчаная смесь подсохнет и затвердеет, можно будет установить бордюрные камни. С помощью уровня необходимо следить за ровной расстановкой бордюров.

4. Фиксация садового бордюра

С внешней стороны садовой дорожки фиксируем бордюрные камни небольшими лепешками из цементно-песчаной смеси. Лепешки должны быть накиданы минимум на 50 мм высоты бордюрного камня, выглядывающего из земли. Накиданные лепешки нужно будет разровнять, создав уголок в 45 градусов.

Для эстетической красоты после затвердевание цементно-песчаную смесь следует засыпать землей. Закреплённый таким способом садовый бордюр будет крепко скреплять тротуарную дорожку с обеих сторон. Она сможет прослужить вам долгие годы и радовать ваших детей в будущем.

Нестандартные габариты

Габариты нестандартного бордюра используются для удерживания декоративных плиточных покрытий аллей, зон отдыха. Устанавливаются в предварительно вырытую траншею на смесь из песка и цемента, под которым прослойка щебня мелких фракций, после чего фиксируются с обеих сторон раствором. Устанавливаются встык на прямых участках, на криволинейных, торцы подрезают. К негабаритным относятся:

  • маленькие легкие элементы, имеющие фаску, декоративный узор, цвет, совпадающий с плиткой;
  • бывают гранитные виды, соответствующие природной цветовой гамме, как особенный декор они сочетаются с отделкой цоколей фасадов домов;
  • иногда выполняется обрамление из лотков ливнестока;
  • отлично смотрятся натуральные песчаник, сланцы, ровно обрезанные, отшлифованные по краям в произвольном порядке;
  • существуют безопасные формы из резиновой крошки для детских и спортивных площадок.

Назначение

размеры (от-до) в см.

длина

ширина

высота

литые для сада и аллей

50-39

8-3,5

20-19

гранитные

70-200

8-20

15-60

Базальт, гранит, даже песчаник имеют очень привлекательную фактуру и довольно высокую цену, включающую в себя добычу, обработку, хранение, доставку. Исходя из этого популярными считаются желтые, серые, коричневые цветные рамки. На оттенки влияет цвет песка. Поребрик обязан сочетаться с фоном дорожки или площадки.

Виды и назначение стандартных блоков

Такие изделия не только разграничивают участки, но и придают дизайну завершенный вид. Помимо эстетической функции, тротуарные бордюры направляют потоки воды в сторону ливневых стоков, сохраняя целостность дорожного полотна.

Тротуарный бордюр — это одна из разновидностей железобетонных изделий, которые устанавливаются на отмостках тротуаров. Нужно отметить, что в продаже имеется 4 категории

продукции:

Поребрик

. Это наиболее распространённый вид камня, применяемый для разграничения газонов, пешеходных зон и велосипедных дорожек.

Вибролитые бордюры

Такие изделия сразу привлекают внимание необычной формой и цветов

Продукция может выпускаться в форме ступенек, волн или дуг. Привычный серый цвет бетонных бордюров изменяется добавлением красителей и пластификаторов. Вибролитиевые камни обычно используются в качестве архитектурных украшений.

Газонные блоки

. Это разновидность поребрика, которая обычно обрамляет газоны, чтобы предотвратить расползание плодородного слоя почвы.

Дорожный камень

. Эту разновидность можно считать тротуарным бордюром с большой натяжкой. Их используют для сохранения целостности дорожного полотна, поэтому изделия имеют массивные габариты, при изготовлении обязательно выполняется армирование.

Технология производства тротуарных бордюров подразумевает использование тяжёлого бетона марки М 300

илиМ 500 . Это обязательное условие, чтобы конструкция обладала высоким запасом прочности и устойчивостью к динамическому сжатию.

Вывод

Когда вся плитка уложена, проверена ее ровность и выполнена корректировка, можно переходить к следующему этапу – засыпка швов при помощи сухой цементно-песчаной смеси. Используя веник, удалить с поверхности лишнее и полить ее водой. Когда усадка швов произошла, то всю процедуру повторяют. В результат поверхность становится ровной и прочной. Но использовать тротуар из плитки без бордюров можно в случае, когда на поверхность будет осуществляться небольшая нагрузка. Если у вас имеется автотранспорт, то без боковой окантовки здесь не обойтись.

Бордюр при укладке тротуарной плитки — это необходимый элемент. Ведь он не только придает поверхности законченного внешнего вида, но и защищает плитку от негативного влияния воды, придавая тротуару прочность и надежность. Соблюдая в точности весь процесс укладки, вы сможете получить качественную и долговечную поверхность.
