Размеры радиаторов отопления: требования, терминология, стандарты

Расчёт радиаторов отопления

В заключение необходимо заострить внимание на вопросе как рассчитать количество радиаторов отопления на комнату или иное помещение. Требуемое количество секций можно определить несколькими способами:

Требуемое количество секций можно определить несколькими способами:

Исходя из площади помещения. Данный метод подходит для помещений с невысокими потолками (в пределах 3 м). Для этого необходимо количество квадратных метров площади комнаты умножить на необходимое количества тепла на метр, по СНиП это 100 ватт. К примеру, на 20 кв.м потребуется 20х100=2000 Вт. Затем требуемое количество тепла делят на теплоотдачу одной секции радиатора, указанную в техническом паспорте. Полученное количество секций отопительного прибора округляют в большую сторону до целого числа.
Отталкиваясь от объёма помещения. Этот метод актуален при расчете радиаторов для комнат с высокими потолками или лестничных клеток и вдобавок точнее вышеуказанного способа. Согласно нормативным документам для обогрева 1 куб. м. воздуха в помещении требуется 41 Вт тепловой мощности. Соответственно, умножив объём помещения на 41 получают необходимое количество тепла, которое затем так же делят на мощность теплоотдачи одной секции и округляют полученное значение до целого числа. Для зданий, оборудованных современными стеклопакетами, требуется меньшая мощность отопления – 34 Вт/куб.м. Следует учитывать, что зачастую производители лукавят и указывают показатели теплоотдачи при максимальной температуре теплоносителя, поэтому при расчёте необходимо отталкиваться от минимальных параметров отопительного прибора.
Более точный расчёт под силу только специалистам, так как при этом учитывается множество параметров, коэффициентов и табличных величин, указываемых в нормативной документации. К ним относятся: количество тепла для помещения в зависимости от его расположения и значения, площадь помещения, коэффициенты остекления и теплоизоляции ограждающих конструкций, коэффициенты, учитывающие количество наружных стен, высоту потолков, тип выше- и нижерасположенных помещений, температуру наружного воздуха в самую холодную неделю и пятидневку и многое другое. Поэтому для получения такого точного теплотехнического расчёта необходимо обратиться в специализирующуюся на данных услугах организацию.

Как видно из материалов этой статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме. Если не уделить должного внимания этой процедуре, то впоследствии об уюте в помещении можно забыть.

https://youtube.com/watch?v=AOIodX5L9tQ

Емкость секции

Специфическая конструкция радиаторов обуславливает их довольно низкую вместимость. Это одновременно хорошо и плохо.

Маленькая емкость не требует большого количества теплоносителя (горячей воды), а значит, экономит воду и топливо, чтобы ее подогреть. Но чем меньше теплоносителя, тем быстрее остывает радиатор. Здесь быстрого остывания не происходит, так как между водой и алюминиевой поверхностью есть еще стальная оболочка, которая долго не остывает.

Соединение двух металлов

Маленькая емкость способствует быстрому загрязнению, закупориванию каналов при использовании некачественной воды. Чтобы решить эту проблему в частном доме устанавливается система очистки. Минимальное требование – установка двух фильтров: тонкой и грубой очистки.

Объем одной секции зависит от ее размера:

при расстоянии между входным и выходным отверстиями 500 мм, вместимость секции будет составлять 0,2–0,3 литра;
при расстоянии в 350 мм вместимость составит 0,15–0,2 литра;
расстояние в 200 мм гарантирует объем в 0,1–0,16 литра.

Стандартная высота

Говоря о стандартной высоте, имеют в виду межосевое расстояние 500 мм. Именно такие присоединительные размеры были у всем известной чугунной «гармошки» советских времен. А так как срок службы у них большой, то до сих пор эти батареи стоят в сетях отопления. Только сейчас их меняют на новые. Причем часто систему не хотят переделывать, вот и ищут отопительные приборы такого же размера. Что хорошо: они есть почти в любой группе.

Чугунные

Из чугуна сегодня делают не только «гармошку», хотя и она есть, и пользуется успехом. Есть еще с межосевым расстоянием 500 мм радиаторы в стиле ретро, выполненные в современном стиле:

«Гармошка» называется МС-140, МС-110, МС-90 и МС-85. В этих модификациях отличается глубина: 140, 110, 90 и 85 мм соответственно. Разная получается и ширина. Причем она у разных производителей одной и той же модели отличается. Так МС-140 Минского завода имеет ширину 108 мм, а Брянского и Новосибирского — 93 мм.
Чугунные радиаторы в стиле ретро с межосевым расстоянием 500 мм внешний вид и габариты иметь будут абсолютно разные. Скажем, модель Modern 500. Секции с ножками размеры 645*100*45 мм, без ножек 572*100*45 мм, тепловая мощность 93 Вт. А другая DERBY M 500 имеет габариты 660*174*63 мм и теплоотдачу 118 Вт (где габариты обозначаются так высота*глубина*ширина).
Чугунные батареи нового образца тоже имеют приличный разброс параметров. Турецкие Demrad Ridem 3/500 — 572*98,2*60 мм, Demrad Ridem 4/500 — 572*134*60 мм. Чешские Viadrus Style имеют следующие габариты высота 580 мм, ширина — 60 мм, глубина не указывается из-за нелинейной ее формы (вверху уже, внизу шире).
Такие размеры сегодня могут иметь чугунные батареи

Алюминиевые

Размеры алюминиевых радиаторов более стандартизованы. Тут даже можно говорить о средних величинах. При межосевом расстоянии 500 мм средняя высота секции — 570-585 мм. Практически стандартная ширина — 80 мм. По глубине есть варианты. Есть практически плоские: радиаторы российского производства «Термал» имеют глубину всего 52 мм. Это самые плоские алюминиевые батареи. У всех других она 80-100 мм.

Биметаллические

Тут ситуация еще более стандартная. Плоских радиаторов в этой категории не нашлось. В среднем габариты такие: ширина 80-87 мм, глубина 80-95 мм, высота 565-575 мм.

Самый низкий радиатор у «Глобал» Gl-200/80/D имеет высоту 200 мм

Стальные

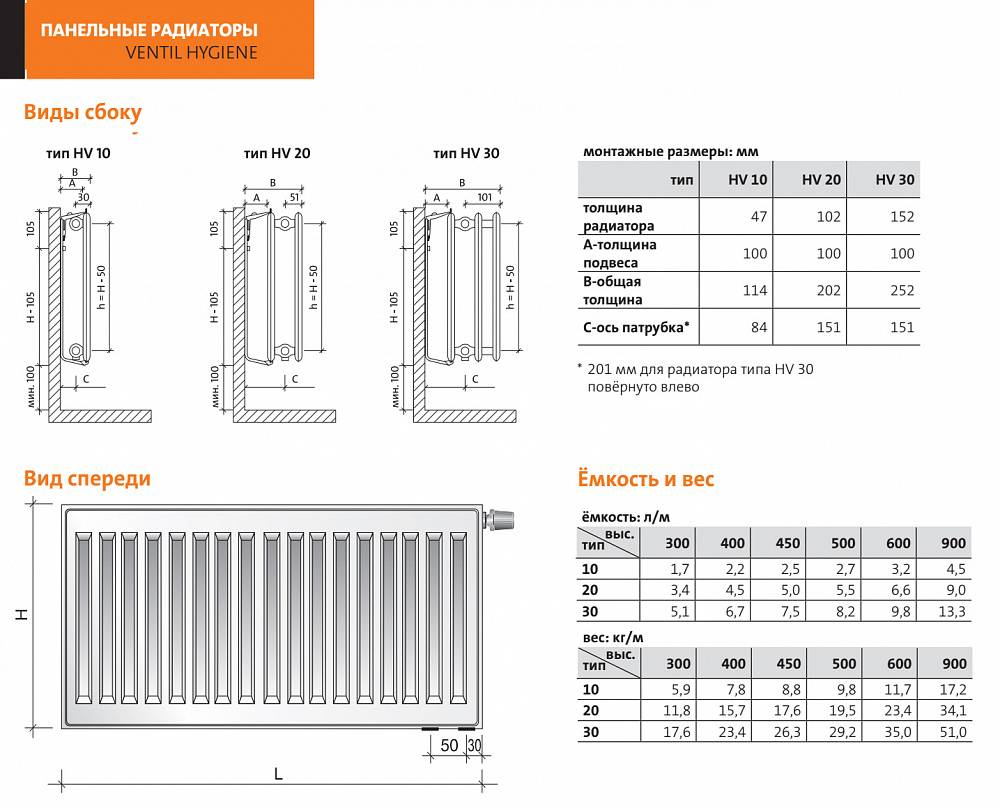

Стальные панельные радиаторы редко выпускаются с межосевым расстоянием 500 мм. Но все-таки, есть и такие. Например, кампания Kermi специально под замену сделала такие подсоединительные размеры: есть они в линейке Plan-K и Profil -K. Есть радиаторы стандартного размера и у российского производителя «Конрад»: модель РСВ-1.

Трубчатые радиаторы радуют обилием моделей и размеров. Тут довольно легко найти требуемые размеры. Есть у российского производителя КЗТО, есть у европейцев. В этой категории больше оперируют общей высотой — монтажной, так как многие предпочитают нижнее подключение.

Нестандартные размеры радиаторов

Помимо стандартных приборов отопления на рынке широко представлены радиаторы и других типоразмеров. Они предназначены для использования в нетиповых зданиях или в целях придания помещению особенного стиля.

Различают следующие виды и габариты радиаторов

Низкие или маленькие радиаторы отопления отличаются высокой теплоотдачей на единицу площади поверхности, их вполне возможно разместить под низко расположенными подоконниками или в зданиях с витражным остеклением. К ним относят все отопительные приборы с межосевым расстоянием менее 400 мм. По материалу исполнения они могут быть как чугунные, так и алюминиевые или биметаллические.

Чугунные радиаторы отопления низкие горизонтальные преимущественно имеют размеры секций (Ш х Г х В) 93 х 140 х 388 мм, их теплоотдача составляет 106 ВТ при рабочем давлении 9 атм. Зарубежные производители выпускают и более компактные модели с межосевым расстоянием 200 и 350 мм. Биметаллические компактные отопительные приборы выпускаются с широким спектром межосевых расстояний, ширина такой секции стартует с 40 мм, высота находится в пределах 150-450 мм. Глубина компенсирует компактность остальных габаритов и составляет 180 мм. Тепловая мощность варьируется от 80 до 140 ватт при рабочем давлении 25-35 атмосфер.

Алюминиевые радиаторы имеют схожие с биметаллическими размеры с подсоединительными расстояниями от 150 до 400 мм с шагом габарита 500 мм, тепловая мощность колеблется от 50 до 160 Вт.

Нормальное рабочее давление для них – 16 атмосфер, которое при опрессовке можно повышать до 24 атм. Следует отметить, что такие биметаллические и алюминиевые радиаторы отопления узкие горизонтальные не имеют протока воды по средним секциям, они прогреваются лишь за счёт теплопроводности от коллекторов, циркуляция при этом обеспечивается за счёт крайней проточной секции.

Встречаются радиаторы отопления высокие и узкие, которые используются в случаях потребности в большой теплоотдаче при невозможности в силу различных причин занять значительную длину стены. Чугунные высокие радиаторы отопления встречаются только среди продукции зарубежных производителей, ширина их секции 76 мм. при возможной высоте в границах 661-954 мм, глубина таких приборов достигает 203 мм. Рабочее давление составляет 10 атмосфер, а у наиболее крупногабаритных не может превышать 6 атм. теплоотдача же в зависимости от размеров составляет от 270 до 433 ватт.

Биметаллические радиаторы отопления узкие представляют собой в основном дизайнерские конструкции с нестандартными размерами и не предназначены для систем центрального отопления, их используют в частных домах с индивидуальным отоплением. Как правило, это не секционные, а монолитные конструкции. Если же брать секцию, то примером её размера может быть (Ш х Г хВ) 80 х 95 х 880 мм. при рабочем давлении 4 атмосферы. При опрессовке не рекомендуется превышать этот показатель более 6 атм.

Для желающих наиболее эффективно использовать площадь помещения на рынке представлены радиаторы отопления плоские, отличающиеся меньшей глубиной. Их выбор не так велик, как у вышеперечисленных отопительных приборов. Продаваемые тонкие радиаторы отопления могут быть только алюминиевыми. Их глубина начинается от 52 мм при тепловой мощности от 105 до 161 Вт. К плоским радиаторам можно отнести и панельные, глубина которых составляет 60 мм.

Особенности монтажа

Схема монтажа

Процесс установки радиатора любого типа состоит из ряда стандартных действий. В первую очередь демонтируют старые батареи при их наличии и определяют места для размещения креплений, на которых после фиксируют кронштейны. На втором этапе монтажа нужно подготовить и повесить саму батарею и установить запорную арматуру, затем подсоединить трубы, соблюдая межосевое расстояние в радиаторах для отопления

Важно правильно подбирать размеры отопительных батарей и правильно их устанавливать вне зависимости от габаритов

Радиаторы ставят строго по горизонтали или с незначительным уклоном с учетом направления потока носителя тепла. Во втором случае при засорении будет проще убирать воздушные пробки.

Преимущества и недостатки отопительного прибора из алюминия

Изделия из алюминия обладают рядом положительных качеств, которые являются причиной популярности этой продукции.

Алюминиевые радиаторы относительно мало весят, что облегчает их транспортировку и позволяет производить монтаж своими руками.
Такие батареи выглядят привлекательно и могут не только обогреть, но даже украсить различные помещения.
Особенности материала и продуманная конструкция батарей обуславливает высокую теплоотдачу. Батареи из алюминия позволяют существенно экономить затраты на отопление, за счет уменьшения объема теплоносителя в каждой секции.
Такие батареи быстро отвечают на изменение подачи теплоносителя: практически мгновенно охлаждаются и остывают. Это позволяет за короткий срок прогреть помещения и повышает эффективность работы терморегуляторов, что также является причиной уменьшения затрат на отопление.
Порошковое покрытие упрощает уход за батареями, отпадает необходимость в их периодической окраске.
Есть модели, способные выдержать повышенное давление.
Все это сочетается с относительно невысокой ценой.

Но есть у таких изделий и несколько недостатков, о которых нужно знать до покупки:

В сборных приборах применяют уплотнительные элементы из резины, что делает невозможными использование в качестве теплоносителя антифриза.
Малая защищенность от коррозийных процессов. Для продления эксплуатационного периода необходимо, чтобы вода имела нейтральную кислотность и не содержала абразивных частиц, которые могут повредить защитную пленку.
Внутри отопительного прибора может происходить скопление воздуха, для стравливания которого необходимо оборудовать батарею воздухоотводчиком.
Слабым местом такой батареи являются соединения при помощи резьбы.

Все же в большинстве своем свойства и особенности алюминиевых отопительных приборов делают их идеальными для систем отопления.

«Расчет с учетом» особенностей комнаты

Это самый сложный метод, но он даст практически точные цифры благодаря большому количеству различных коэффициентов. Они относятся не к системе отопления, а только к особенностям помещения, к способам установки батарей. Формулу используют ту же:

Для получения требуемой теплоотдачи, которую потом придется делить на тепловую мощность одной секции, метраж (не объем!) комнаты сначала умножают на среднюю норму мощности для 1 м2. Она не зависит от региона и составляет 100 Вт. Затем результат по очереди перемножают с коэффициентами А, В, С, D, Е, F, G, H, I и J.

«А» — число внешних стен комнаты

В большей степени, именно от их количества сильно зависят теплопотери:

внешняя стена — лишь одна: 1,0;
две внешние стены — 1,2;
внешних стен — три: 1,3;
четыре стены — 1,4.

«B» — ориентация помещения

Минимум тепла сохраняется в комнатах, смотрящих окнами туда, где всегда мало солнечного света: на север или восток, где солнечные лучи «отмечаются» только по утрам:

окна выходят на восток либо на север — 1,1;
комната расположена на западной или на южной стороне — 1,0.

«С» — степень утепления

Качественная теплоизоляция дает шанс максимально сохранить тепло в помещении:

кладка в 2 кирпича или утепленные наружные стены — 1,0;
нет утепления снаружи — 1,27;
очень высокий уровень утепления (если были проведены теплотехнические расчеты) — 0,85.

«D» — климат в регионе

Эти условия учитывает и СНиП, без их учета невозможно ни одно капитальное строительство. Тут используют средние показатели температуры декабря, его самой холодной декады. Эти данные необходимо узнать в гидрометеорологической службе города (района):

до -10° — 0,7;
до -15° — 0,9;
не ниже -20° — 1,1;
от -25° до -35° — 1,3;
от -35° или ниже — 1,5.

«Е» — высота потолков

Как уже было отмечено, и нормы СНиП (от 60 до 200 Вт на 1 м2), и среднее значение (100 Вт), использующееся в этом случае, подразумевают стандартную высоту потолков — 2700 мм. Если они не «дотягивают» до этой цифры, то выбирают коэффициент 1,0. Когда высота ее превосходит, то для умножения берут другой:

1,05, если высота находится в пределах 2800-3000 мм;
1,1 для 3100-3500 мм;
1,15 для 3600-4000 мм;
1,2, если высота потолка более 4100 мм.

«F» — помещение, находящееся выше

Так как через потолок помещения с большей охотой уходит поднимающийся вверх теплый воздух, в этом случае большое значение имеет верхний этаж. Эти коэффициенты выглядят так:

сверху чердак или другое неотапливаемое помещение — 1,0;
утепленный чердак и кровля — 0,9;
отапливаемая комната — 0,8.

«G» — качество оконных конструкций

Разные пластиковые окна имеют неодинаковые характеристики. Особняком стоят обычные оконные конструкции, сильно повышающие коэффициент:

деревянные рамы старого образца с двойным остеклением — 1,27;
однокамерный стеклопакет с двумя стеклами — 1,0;
двойной стеклопакет либо однокамерный, но имеющий аргановое покрытие, — 0,85.

«H» — площадь остекления комнаты

Независимо от качества оконных конструкций большее количество теплопотерь происходит из-за впечатляющей площади окон. Этот коэффициент зависит от соотношения площади оконных проемов и общего метража помещения:

менее 0,1 — 0,8;
от 0,11 до 0,2 — 0,9;
0,31-0,4 — 1,1;
от 0,41 до 0,5 — 1,2.

«I» — схема подключения радиаторов

Эффективность отопления зависит от того, каким образом батареи подключают к трубам — как к подающим, так и к обратным. Самый лучший вариант — диагональное подключение: первая сверху, вторая снизу. Он (на рисунке обозначен буквой А) соответствует коэффициенту 1,0.

Б — 1,03;
В — 1,13;
Г — 1,25;
Д, Е — 1,28.

«J» — степень открытости батарей

Любая искусственная (либо имеющаяся) преграда может немного повлиять на теплообмен. В этом случае коэффициента 1,0 «заслуживает» радиатор, расположенный под подоконником. Другие отопительные приборы с «препятствием»:

находящиеся на стене безо всяких «ограничителей» — 0,9;
прикрытые сверху выступом ниши — 1,07;
имеющие ограждения из подоконника и из декоративного кожуха, но только с фронтальной стороны — 1,12;
батареи, полностью закрытые декоративным элементом, — 1,2.

Все коэффициенты сначала записывают на бумагу, затем, умножив метраж на среднюю норму (100 Вт), начинают по порядку умножать на коэффициенты. Получившийся результат делят на теплоотдачу 1 секции (для понравившейся модели), получая необходимое количество секций. Если такие вычисления не вдохновляют на «подвиги», то можно воспользоваться онлайн-калькуляторами. Однако эта работа только кажется трудной, на деле ничего сложного нет.

Также, вы можете воспользоваться нашим онлайн калькулятором для расчета отопления.

Какой способ выбрать, зависит лишь от силы желания хозяев основательно разобраться в вопросе. Подробную информацию можно почерпнуть из этого видео:

Размеры радиаторов отопления

Стандартная высота наиболее популярных моделей отопительных приборов с межосевым расстоянием по подводкам составляет 500 миллиметров. Именно такие батареи в большинстве случаев можно было увидеть около двух десятилетий назад в городских квартирах.

Чугунные радиаторы. Типичный представитель этих приборов – модель МС-140-500-0,9.

В спецификации на него значатся такие габаритные размеры радиаторов отопления из чугуна:

длина одной секции – 93 миллиметра;
глубина – 140 миллиметров;
высота – 588 миллиметров.

Подсчитать габариты радиатора из нескольких секций не составит труда. Когда батарея состоит из 7-10 секций, добавляют 1 сантиметр, учитывая толщину паронитовых прокладок. Если предстоит монтаж отопительной батареи в нишу, необходимо учитывать длину промывочного крана, так как чугунным радиаторам с боковой подводкой всегда требуется промывка. Одна секция обеспечивает тепловой поток величиной 160 ватт при разнице температур между горячим теплоносителем и воздухом в помещении равном 70 градусам. Максимальное рабочее давление равно 9 атмосферам.

Алюминиевые радиаторы. У отопительных приборов из алюминия, представленных сегодня на рынке, при одинаковом межосевом промежутке подводок отмечается значительный разброс в параметрах (детальнее: “Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты”).

Типичными являются такие размеры радиаторов отопления алюминиевых:

длина одной секции – 80 миллиметров;
глубина 80-100 миллиметров;
высота – 575-585 миллиметров.

Теплоотдача одной секции напрямую зависит от площади ее оребрения и глубины. Обычно она находится в пределах от 180 до 200 ватт. Рабочее давление для большинства моделей алюминиевых батарей составляет 16 атмосфер. Испытывают отопительные приборы с большим в полтора раза давлением – это 24 кгс/см².

Радиаторы из алюминия имеют следующую особенность: объем теплоносителя в них в 3, а иногда и в 5 раз меньше, чем в чугунных изделиях. В результате большая скорость передвижения горячей воды препятствует заиливанию и образованию отложений. Биметаллические радиаторы. Стальной сердечник в таких приборах никоим образом не влияет их внешний вид и размеры радиаторов отопления, но максимальная величина рабочего давления возрастает значительно. К сожалению, рост прочности биметаллической батареи приводит к высокой стоимость. А цена такого изделия и так малодоступна широкому кругу потребителей.

Биметаллические радиаторы отопления размеры секции имеют следующие:

длина 80-82 миллиметра;
глубина – от 75 до 100 миллиметров;
высота – минимум 550 и максимум 580 миллиметров.

По теплоотдаче одна биметаллическая секция уступает алюминиевой около 10-20 ватт. Усредненное значение теплового потока равно 160-200 ватт. Рабочее давление по причине наличия стали достигает 25-35 атмосфер, а при проведении испытаний – 30-50 атмосфер.

При обустройстве отопительной конструкции следует использовать трубы, не уступающие по прочности радиаторам. В противном случае использование прочных приборов теряет всякий смысл. Для биметаллических радиаторов используется только стальная подводка.

Преимущества биметаллических радиаторов отопления

Популярность батарей этой разновидности объясняется очень просто. Чугунные радиаторы достаточно надежны, но выглядят не слишком эстетично. К тому же их сложно монтировать. Алюминиевые батареи смотрятся современно и привлекательно. Однако этот металл не слишком хорошо переносит контакт с кислородом в теплоносителе. Поэтому алюминиевые радиаторы достаточно быстро выходят из строя и начинают протекать. Стальные батареи служат дольше. Однако при этом и выглядят они не так эстетично.

Биметаллические модели совмещают в себе преимущества алюминиевых и стальных радиаторов. В современный интерьер такие батареи вписываются просто идеально. Секции в них выполнены из алюминия. При этом и служат они долго, так как трубы, по которым через них течет теплоноситель, выполнены из стали.

Какие выбрать изделия для отопления

Помимо личных предпочтений, стоит учитывать следующие параметры:

Тепловая мощность. Изготовитель указывает уровень отдачи тепла для теплоносителя в +70 °C

Важно помнить, что при эксплуатации это значение может меняться. Температура теплоносителя

Максимальное значение составляет 90 °C.
Рабочее давление. Определяется от 16 до 35 атмосфер.

Межосевое расстояние. По большей части это 35 см и 50 см.

Вес прибора отопления. Чем меньше он будет, тем лучше впишется в интерьер и не отяготит дизайн.

Верный расчёт секций и определение всех влияющих на выбор факторов, залог качественного результата.

Виды радиаторов отопления и их сравнительные характеристики

Размер отопительного устройства — весомая характеристика, на которую обращают внимание при выборе, так как определяет мощность и занимаемое в помещении пространство
