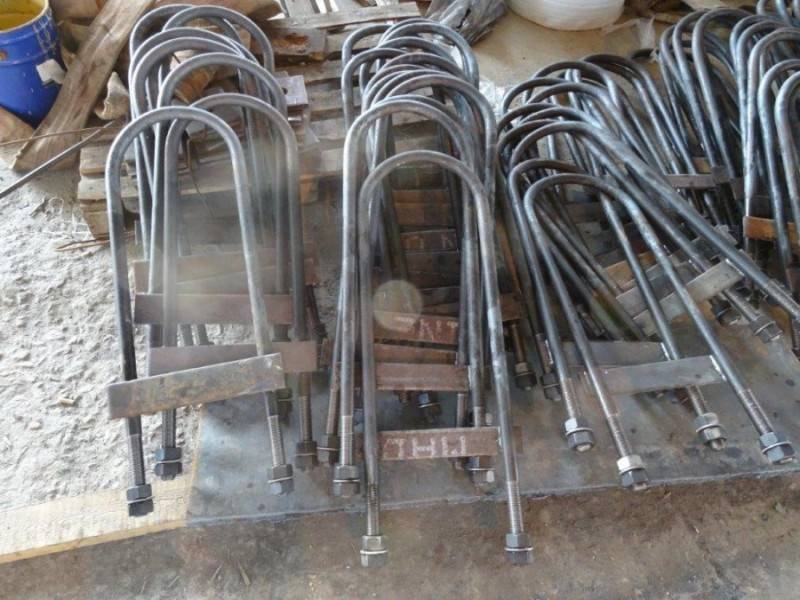

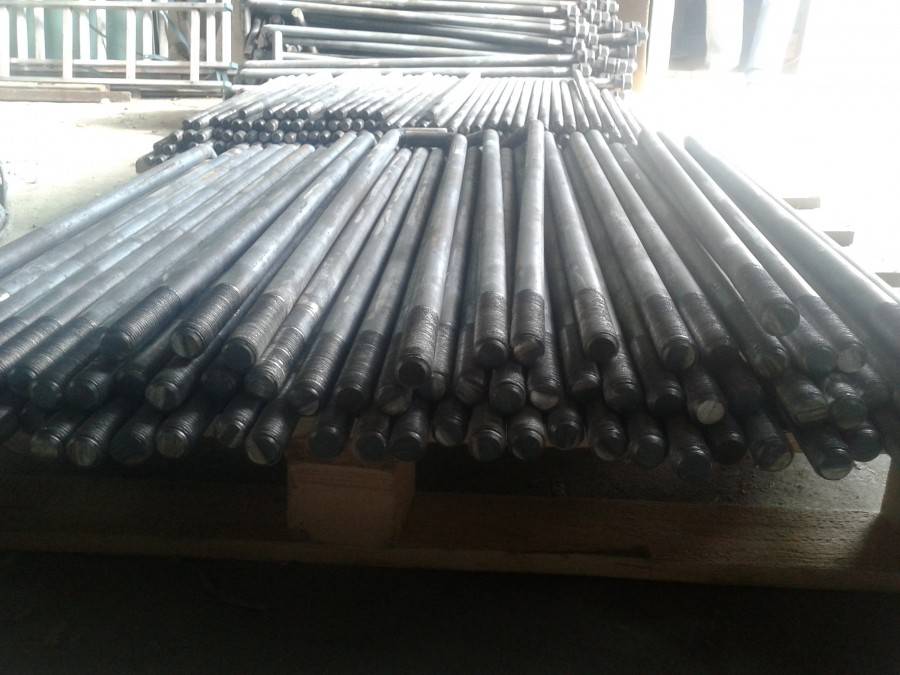

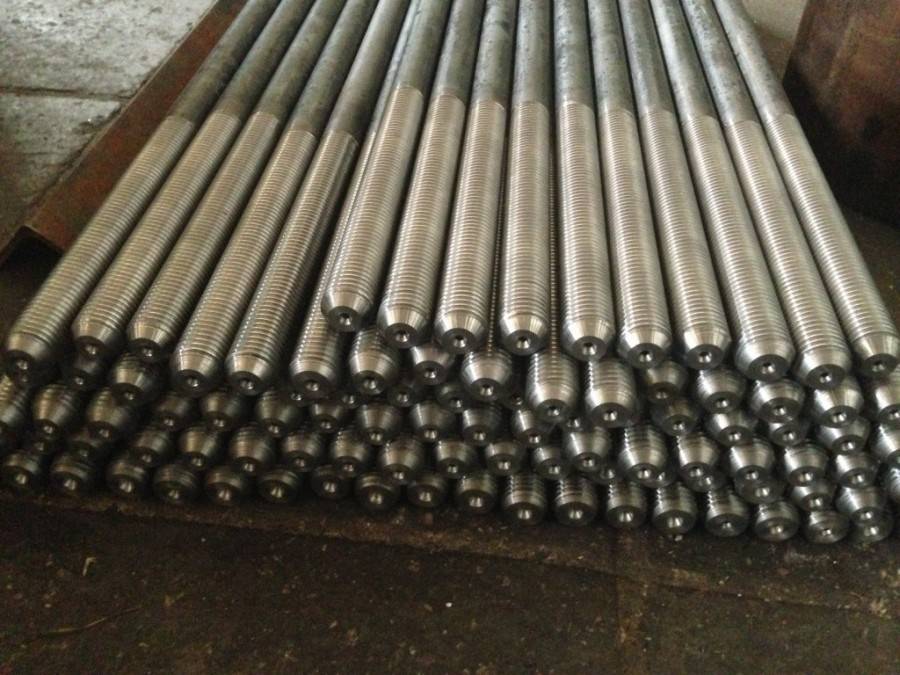

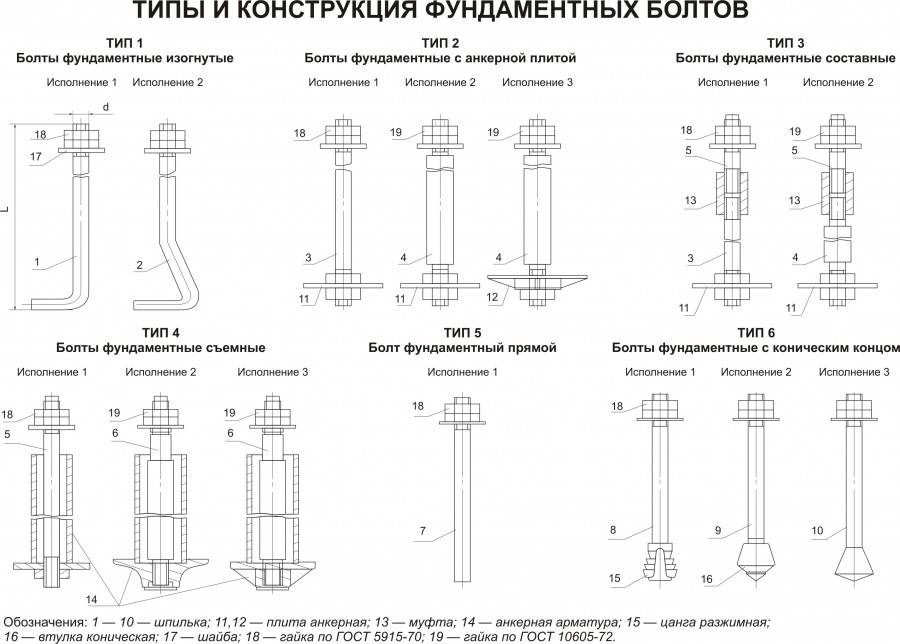

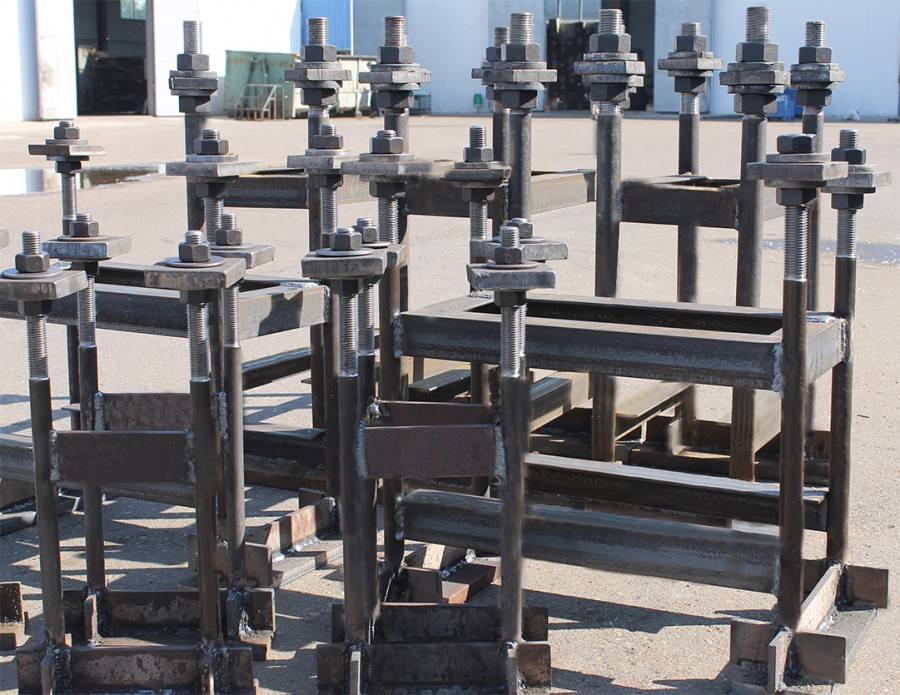

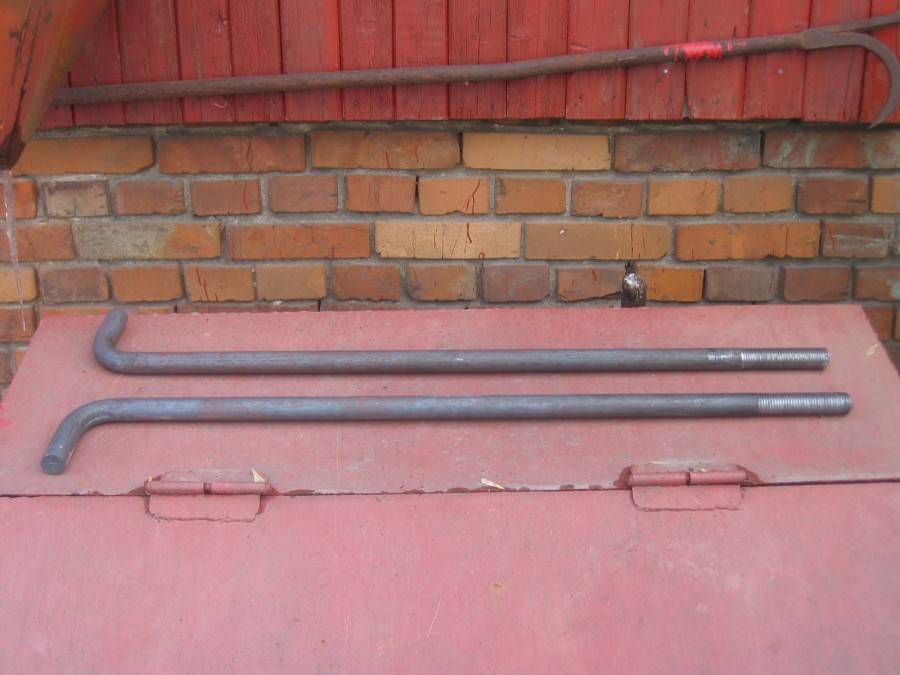

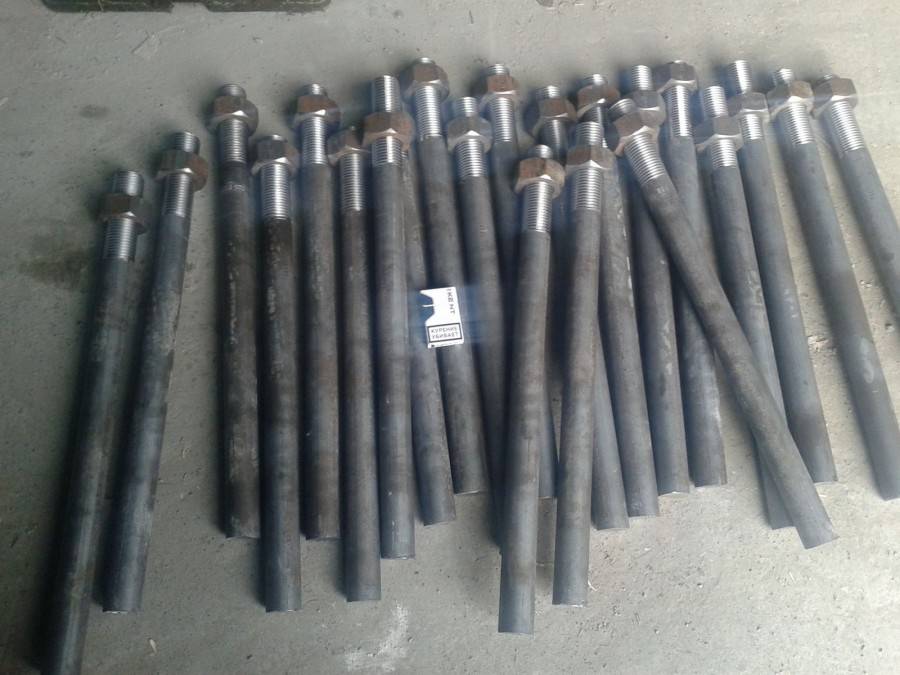

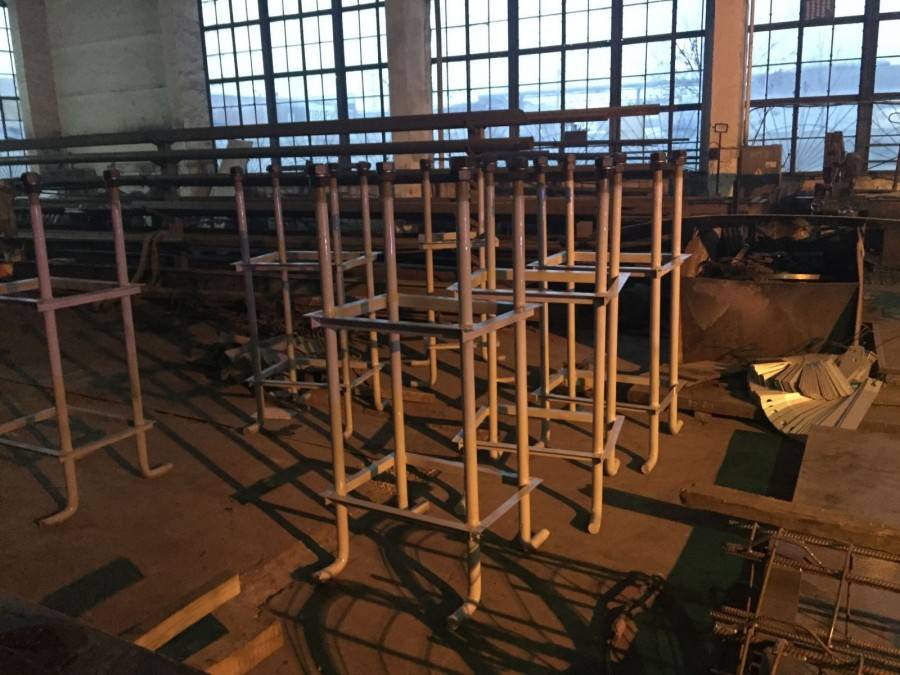

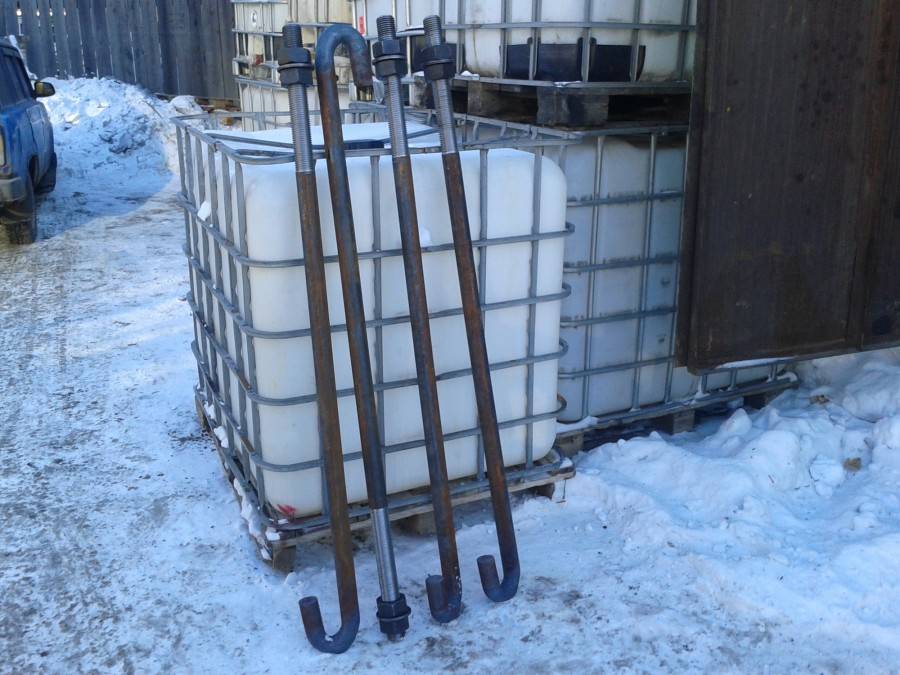

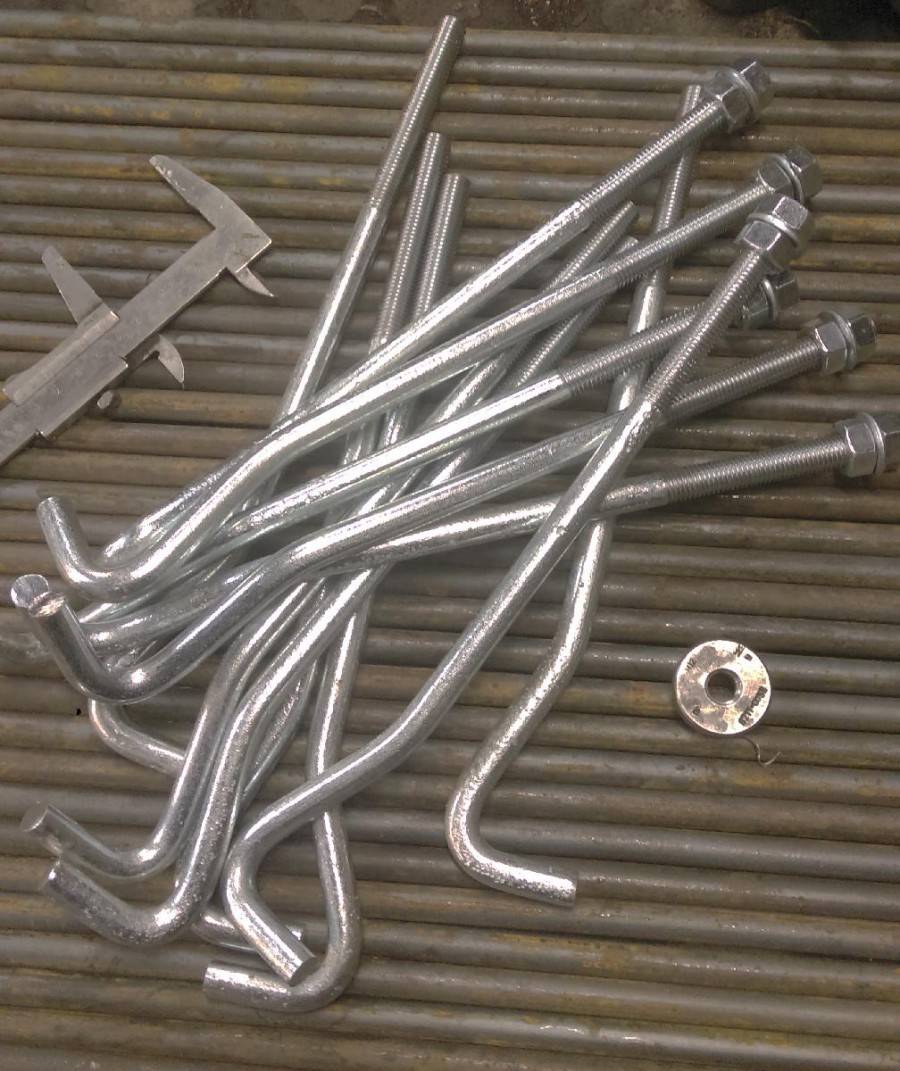

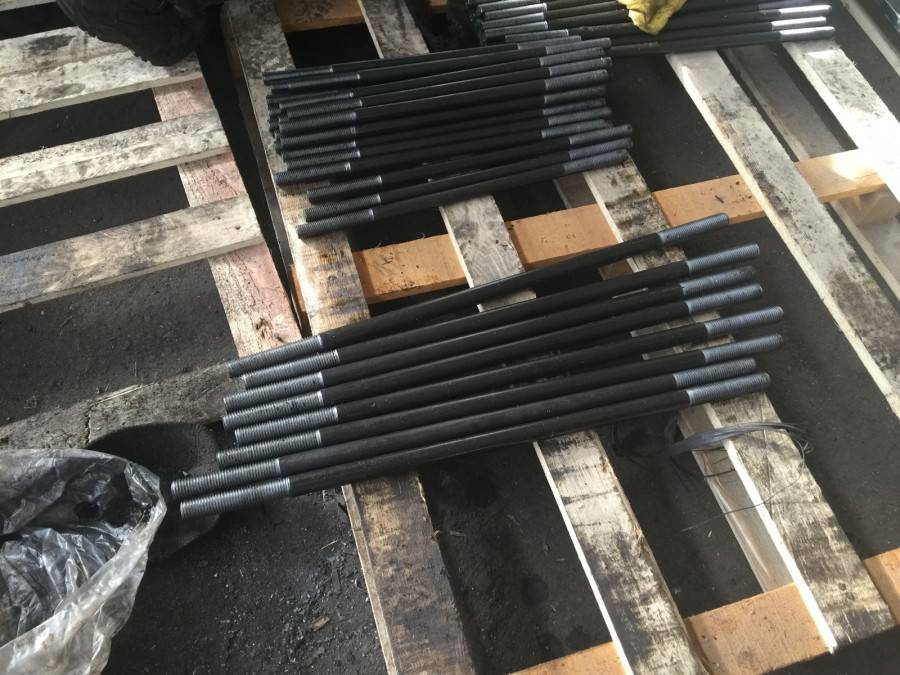

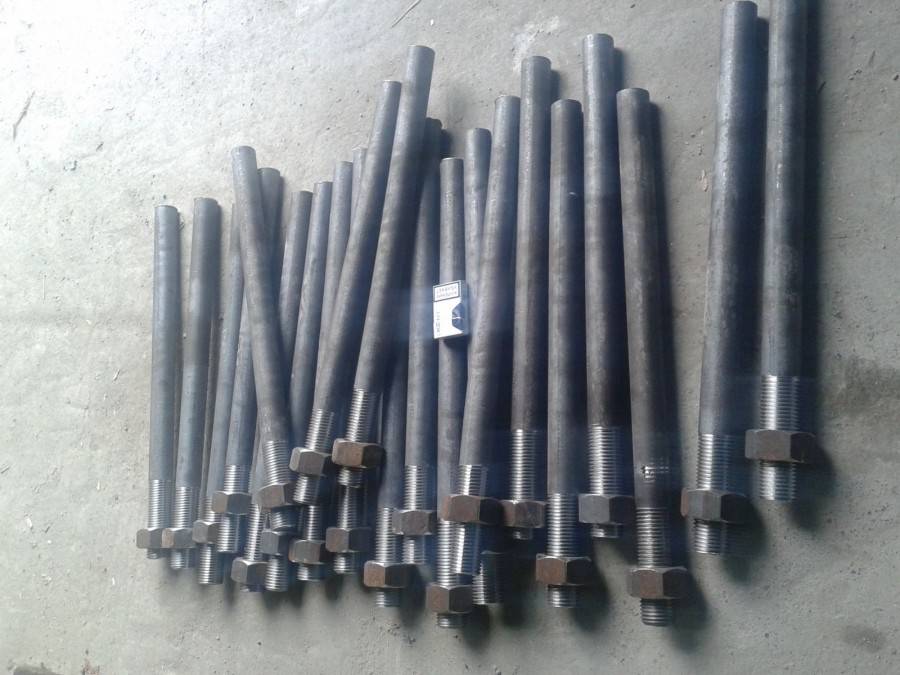

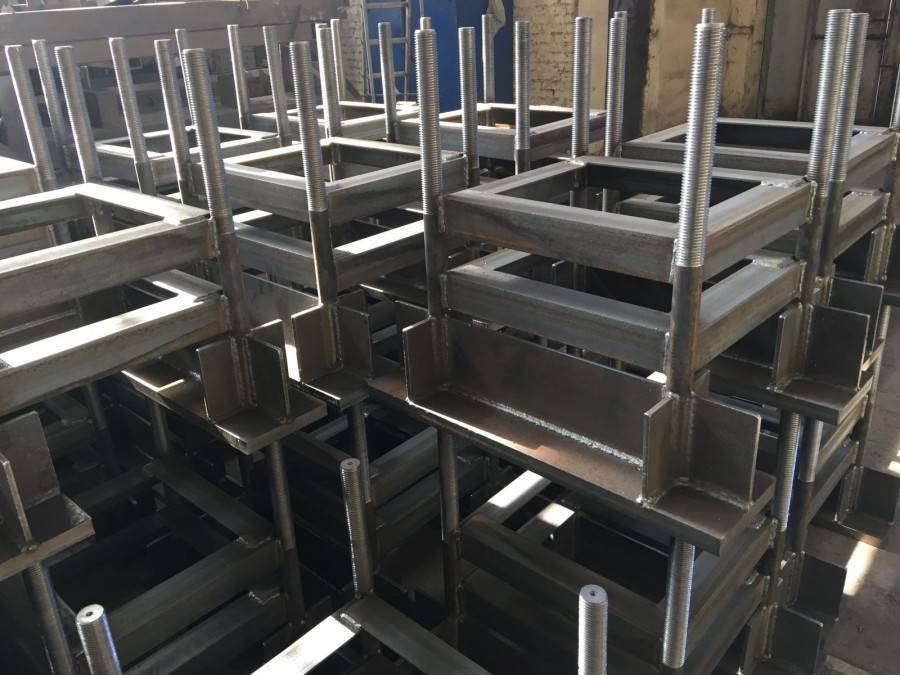

Фото фундаментных болтов?

Также рекомендуем просмотреть:

Краб система для профильных труб
Что такое такелажная скоба
Зачем нужна шайба-гровер
Дюбель-хомут для крепления кабеля
Грузоподъемный крановый крюк
Как выбрать зажимы для троса
Особенности мебельных крепежей
Шуруп глухарь по дереву
Какое крепление для унитаза лучше выбрать
Крепежи для деревянных конструкций
Крепеж для пластиковых окон
Преимущества и недостатки винтовых гвоздей
Лучшие пластиковые дюбеля
Как выбрать резьбовую шпильку
Саморез со сверлом
Как выбрать саморезы по металлу
Как выбрать дюбеля для гипсокартона
Самые надежные крепежи для труб
Лучшие шурупы по бетону
Как выбрать кронштейны для труб
Параметры высокопрочных болтов
Шестигранный болт
Разновидности анкерных болтов
Строительные гвозди
Как использовать забивной анкер
Как выбрать и установить клиновой анкер
Особенности дюбель-шурупов
Забиваемый металлический дюбель
Что такое дюбель-гвоздь
Как выбрать и применить химический анкер
Кронштейн для раковины
Виды кронштейнов и креплений для полок
Как выбрать стальную цепь
Выбираем кронштейн для карниза
Кронштейны для спутниковых антенн
Выбираем лучшие пластиковые хомуты
Что такое строительная скоба
Лучшие кровельные саморезы
Распорный дюбель
Какие бывают саморезы по дереву
Как выбрать крепление для телевизора на стену

Инструкции по использованию

Чтобы выполнить надежное и прочное крепление, прежде чем забить анкер, необходимо выполнить расчет его устойчивости на вырыв из стены под воздействием массы конструкции. Выполнить подобные расчеты можно, если использовать профессиональными таблицами, содержащими технологические характеристики анкерных метизов. Еще одним условием качественного крепежа является то, чтобы его правильно установить. На показатели прочности крепления оказывают влияние не только вес конструкции, но и плотность материала стены

Расстояние отверстия, измеряемого от наружного края вглубь стены, также имеет важное значение, когда выполняется монтаж

Во время выполнения строительных работ установка анкеров выполняется еще до момента заливки бетона либо после этого, уже на выполненное монолитное основание. При заливке бетона конструкцию анкера требуется закрепить к каркасу из арматуры при помощи сварочного соединения или с использованием вязальной проволоки, после чего уже заливается бетонный состав. Для защиты резьбового соединения его заворачивают в полиэтиленовую пленку. Следующие этапы монтажа выполняются уже после того, как монолитная поверхность полностью затвердеет.

Для этого делают разметку, где будут располагаться метизы. Затем с помощью электрической дрели либо перфоратора делают отверстие, которое будет на 10 мм длиннее, чем длина анкера. Что касается диаметра анкера, то он должен совпадать с диаметром сверла.

После того как отверстие будет готово, пыль и осколки материала удаляют с помощью пылесоса. Когда на стене имеется толстый слой отделки, длину отверстия необходимо увеличить на толщину отделки, потому что отделочный слой не является плотной монолитной структурой. При выполнении отверстия, чтобы анкер забить как можно плотнее, диаметр сверла можно взять на 0,5 мм меньше, чем диаметр метиза. Удобнее всего работать в этом случае перфоратором со сверлом, у которого имеется победитовый наконечник.

Установка механического типа анкера с гайкой – стержень болта помещают в подготовленное стеновое отверстие и забивают его при помощи молотка, гайку же после этого нужно закручивать с использованием гаечного ключа. Делать это нужно аккуратно, чтобы не испортить наружную часть анкера, где находится резьба. Когда потребуется метиз вытащить из бетонной стены, достаточно будет отвернуть в обратном направлении его гайку.

Если необходимо выполнить подвесной крепеж на вертикальную поверхность, то используют анкеры, снабженные кронштейном в виде крюка вместо гайки. Кронштейн потребуется вкрутить до упора в конструкцию анкера, следя за тем, чтобы головка крюка занимала правильную позицию для подвеса конструкции. Каждый анкер снабжен прилагаемой к нему инструкцией для пользователя. Перед монтажом необходимо ее изучить и узнать, какое количество оборотов кронштейна можно выполнить при монтаже.

Установка химического анкера – в метизах такого типа клеящий состав может быть расположен внутри капсулы или в отдельной емкости. Монтаж такого крепления состоит в том, что капсулу размещают в подготовленном отверстии, а после этого вворачивают шпильку или болт анкера. Клей при этом выходит в полость отверстия и начинает полимеризоваться. Необходимо дождаться полной полимеризации, время которой указано в инструкции, прилагаемой к химическому анкеру. Достать анкер из стены после того, как клеевой состав застынет, будет невозможно.

Если клеящий состав расположен в отдельной емкости, то картридж с клеем устанавливают в строительно-монтажный пистолет и, нажимая на спуск, выдавливают содержимое емкости в отверстие, полностью заполняя его. Затем в клеевой состав вкручивают анкерный метиз и дожидаются полной полимеризации состава. После этого на крепление можно вешать подвесную конструкцию.

Что такое анкерный болт, смотрите далее.

Область применения анкерных болтов

Крепление различных конструкций, характеризующихся большой массой или наличием движущихся элементов, предполагающих нагрузку на разрыв. Крепление оборудования или перегородок к бетонному фундаменту. Применяется для создания особой прочности:

ограждений и перил;
консолей;
балконов;
лестниц;
присоединения конструкций к полнотелому кирпичу, природному камню, бетону;
соединение элементов различных механизмов;
рельсов;
ворот;
фасадов.

Для сокращения сроков монтажа конструкций и надёжности креплений:

сплит-систем;
кондиционеров;
подвесных потолков;
кабельных каналов;
строительных балок;
оконных конструкций;
антресолей.

Цена анкерного болта

Цена анкерного болта зависит от его типа и размера. Играет роль и известность производителя. За марки с традиционно-хорошим качеством потребители готовы переплачивать.

Если говорить в общем, стоимость анкерных болтов начинается от 25-ти рублей и доходит до 550-ти рублей за штуку. Возьмем, к примеру, шпильку HST размера М20 на 170 из стали. За такую просят около 310-ти рублей.

Анкер с кольцом

При размере М8 на 115 цена анкера составит уже 60 рублей. Болты категории HSA дешевле, поскольку не подходят для сложных трещиноватых оснований. При размере М20 на 170 цена анкера составляет уже 230 рублей.

Наиболее дорогими являются химические анкеры. Они же инновационные и уже вытесняют механику на европейском рынке. Российские потребителя о химических крепежках, пока, осведомлены плохо.

Строители уже почувствовали «вкус» к новому продукту и активно рекомендуют его заказчикам. Поэтому, эксперты прогнозируют скорое главенство химических анкерных болтов и на отечественном рынке. Повышенный спрос поможет немного снизить цену на товар.

1 Технические характеристики и классификация анкеров – все, что необходимо знать

Изготовление анкерных болтов осуществляется в соответствии с правилами ГОСТ 24379-2012 из высоколегированных и высокопрочных сталей различного вида. Таким образом, анкерный болт представляет собой металлический стержень различной длины (от 45 до 225 миллиметров) с крепежным концом и резьбой. Особенностью анкера любого типа является наличие втулки и конической гайки, на которых основывается принцип анкирования.

Помимо видов и размеров анкерных болтов их также принято различать по способу крепления, который, в свою очередь, определяется конструкцией и характером нагрузки. Стандартные виды анкеров принято классифицировать следующим образом:

по способу введения детали в основу (винтовые, бурильные, забивочные и др.);
по способам заделочных возможностей в месте крепления (с расширением, с распором, с трубкой);
по особенности конструкции самого анкера (цилиндрические, цельные, сборные, стержневые и др.)

Классификация анкеров

Кроме представленной классификации анкеры также принято делить на временные и постоянные, что также зависит от конструкционных особенностей детали.

Как правило, надежное соединение и удержание анкерного болта в том или ином строительном материале происходит путем трения и создания упора. В случае если были использованы химические анкерные болты (на основе застывающих смол), удержание происходит и путем внутреннего склеивания материала

Важной технической характеристикой анкеров является «вырывной показатель». Эта величина измеряется в килоньютонах (кН), и по основным техническим условиям и требованиям ГОСТ ее показатели не должны быть меньше 10,5 килоньютонов

Таким образом, анкерный вырыв происходит в том случае, если болт установлен слишком близко к краю основания или в случае вылета конической гайки.

При расчете и использовании различных видов анкерных болтов следует также принимать во внимание такие характеристики, как изгибающий и крутящий момент. В первом случае допускается величина момента от 5,2 до 25 Нм

Крутящий момент должен быть в пределах 10–40 Нм. Чем меньше допустимый момент изгиба и кручения, тем выше прочность болта и надежность его соединения с основным материалом. Если объект применения имеет какие-то особенные свойства или конструкцию, которая требует использования нестандартных видов анкеров, то допускается производство на заказ с корректировкой определенных технических условий по СНиП 2.09.03.

https://youtube.com/watch?v=kdW62uNlPdQ

Применение

Каждый тип разработанных анкеров применяется для решения конкретных задач. Поэтому перед началом работ необходимо определить для чего используется конкретный образец. Согласно утверждённому стандарту применение анкерных болтов осуществляется следующим образом:

закладной применяется на этапе заливки бетона или производстве кирпичной кладки;
распорный позволяет крепить массивные конструкции на бетонную или кирпичную основу;
клиновые используются в соединениях, в которых предполагаются большие нагрузки;
болты с кольцом или крюком необходимы для монтажа подвесных элементов, крепления шарнирных соединений, тросов, цепей или других натяжных конструкций;
рамный применяется для установки дверных проёмов, оконных рам;
с помощью фасадного анкера крепят различные элементы фасадов зданий;
потолочный анкер позволяет надёжно закрепить к потолку различные элементы подвесных конструкций (он должен выдержать вес любого выбранного изделия);
пружинные крепления используются для монтажа элементов к тонкостенным конструкциям.

Прежде чем приступить к выбору необходимого анкерного крепления необходимо проконсультироваться с профессионалами. Это поможет избежать серьёзных ошибок. Результат неправильного применения будет сложно исправить.

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.

Анкерный болт для бетона

Что такое анкерный болт для бетона

сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Анкерный болт для бетона

По типу и шагу резьбы

Для различных типов, используется несколько видов резьбы. Среди наиболее распространенных можно выделить следующие:

Метрическая – относиться к группе винтовой резьбы, которая наноситься на внешнюю часть стержня. Форма пазов и выступов формирует равнобедренный треугольник. Параметры этой резьбы измеряются в миллиметрах, из-за чего она получила свое название. Этот тип резьбы наиболее распространенный, чаще всего ее можно встретить использую обычные и анкерные болты.
Дюймовая – также имеет треугольный профиль, отличается лишь тем, что ее параметры измеряются в долях дюйма.
Трубная.
Трапецеидальная – отличается формой впадин и выступов, которые имеют не треугольную, а трапециевидную форму. Это позволяет создать большую силу трения, что не позволяет болту самостоятельно выкрутиться в процессе эксплуатации.
Упорная – применяться при повышенных боковых нагрузках, в сечении имеет форму прямоугольного треугольника.
Прямоугольная – применяется в тех случаях, когда крепеж должен выполнять свои функции под большими нагрузками.

Производители химических анкеров

На российском рынке свои изделия представляет немалое количество как отечественных, так и зарубежных производителей. На практике безупречно себя зарекомендовали материалы, произведенные известными европейскими компаниями.

В таблице, расположенной ниже, представлены ведущие производители и небольшой обзор их ассортиментного ряда. На самом деле разнообразие производимой ими продукции — намного шире.

Логотип компании	Тип анкера	Объем и особенности химического анкера
Производитель «Fischer» (Германия)
	RM	«Reaktionsanker» — ампула с клеевой массой, внутри которой находится отсек с отвердителем. Производитель изготавливает ампулы разных размеров — М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
FHP	«Hammerpatrone» — ампула с клеем и отвердителем для установки металлических элементов в бетонное основание. Производятся в следующих размерах — 10 (13×90), 12 (15×110), 16 (18×125), 20 (24×180).
FIS V 360S	«Injections-Mortel» Двойной картридж, для работы требуется специальный пистолет. Основной картридж объемом 360 мл и два смесителя.
FIS V S 150 C	«Injections-Mortel» Один картридж стандартного размера. Для работы потребуется обычный строительный пистолет для стандартных картриджей. В комплект входит картридж объемом 150 мл, два смесителя и адаптер.
Производитель «Hilti» (Лихтенштейн)
	HVU	«Adhisive Capsule Anchor». Ампула с метаакриловой полиуретановой смолой, кварцевым песком и отвердителем. Капсулы имеют следующий объем: М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280), М33 (37×300), М36 (40×330), М39 (42×360).
HIT-HY150	«Fast Curinq Injection System». Это два сдвоенных картриджа с акриловой смолой и отвердителем. Для работы требуется специальный пистолет. Объем картриджа 330 мл и два отвердителя, HIT-HY20 имеет один отвердитель.
HIT-HY50
HIT-HY20
Производитель «Mungo» (Швейцария)
	MSP	«Schlagpatrone». Ампулы со смолой и отвердителем. Объем капсул: М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170).
MYA	«Verbunanker». Ампулы с двумя компонентами. Объем: М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
MIT-P	Один картридж. Для работы применяется стандартный строительный пистолет. Объем картриджа 150 мл, два смесителя.
MIT-P	Двойной картридж. Комплект: 235 мл и два смесителя.
MIT-SF	Двойной картридж. Объем 380 мл и два смесителя.
MIT-EA	Двойной картридж. Объем 825 мл и два смесителя.
Производитель «Sormat» (Финляндия)
	KEM	«Kemiallinen ankkuri» — ампулы с полиэфирной смолой и отвердителем, объемом М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
KEMLA	«Kemiallinen lyontiampulli»— ампулы с полиэстерной смолой и отвердителем, объемом М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170).
ITH	«Injektointitekniika». Картридж с инжекционной массой на основе полиэфирной смолы, объемом в 380 и 150 мл
Производитель «TOX» (Германия)
	TVA	«Verbund-Anker». Ампулы со смолой и отвердителем, имеющие объем М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
THP	«Hammerpatrone». Ампулы со смолой и отвердителем, объемом М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170).
TVM-K	«Verbundmortel». Картридж с инжекционной массой, объемом в 380 и 150 мл.

В маркировке капсульных изделий указываются их размерные параметры. Например, М10 (12×90): буква «М» — метрическая резьба шпильки, «12» — диаметр шпильки в сечении, «12 и 90» — диаметр шпура и глубина посадки металлического крепежного элемента в основание.

Особо можно выделить химические капсульные анкеры «Hilti» — это модифицированный материал, адаптированный к температурному диапазону при проведении монтажа от -18 до +40 градусов. Производитель поставляет изделия для отверстий от 8 до 30 мм в диаметре, поэтому их можно использовать для установки в основание мощных арматурных прутов.

Механические анкеры

За простотой установки механических анкерных болтов стоит расчёт внутреннего давления, напряжения и нагрузок. Ошибка может привести к срезу болта или его вырыву, даже с частью основы. Кроме того, надо предвидеть возможный изгиб выступающей части и химические реакции на воздействия окружающей среды.

Закладной анкер устанавливается в каркасе сооружения перед заливкой бетона или в каменной стене во время её возведения. Этот вид крепежа рассчитан на высокие нагрузки, установка сопряжена с определёнными сложностями и материальными вложениями.
Распорный анкер осуществляет соединение за счёт силы трения конического элемента (гильзы, капроновой втулки, пружинного кольца) распираемого поступательным движением болта. Используется для крепления массивной конструкции на основу из бетона, кирпича или камня. Двухраспорный анкер, обычно имеет две гильзы и осуществляет более надёжное соединение. Еще больше информации о данных анкерах здесь.
Забивной анкер предполагает распор металлической надрезанной втулки при забивании в неё крепёжного стержня. Выполняется вручную или с помощью пневматического инструмента. За счёт фрикционного соединения очень эффективен при работе с плотными основаниями. Об забивных анкерах читайте в этой статье.
Клиновой анкер, оригинальный по своей конструкции, устанавливается в сверлёное отверстие путём забивания и вкручивания болта с металлической муфтой до получения максимального уровня сопротивления, обусловленного силой трения. Обладает способностью выдерживать большие нагрузки. Особенности клиновых анкеров рассмотрены в отдельной статье.
Анкерный болт с кольцом или крюком — механический тип анкера, предназначенный не только для преодоления внутренних нагрузок, но и внешних, если учесть, что его используют для подвесных конструкций, крепления тросов, цепей и шарнирных систем. Устанавливается способом забивного или клинового анкера. Более подробно о таких анкерах читайте тут.
Рамный анкер — облегчённый вариант анкерного болта для крепежа пластиковых и деревянных конструкций оконных рам, а также щелевого кирпича, бетона, камня. Особенность — форма головки, позволяющая уровнять её с поверхностью основания. Соединение расклинивается за счёт латунной или стальной цанги. Подробнее рамные анкера мы рассмотрели в данной статье.
Анкер-шпилька — крепёжный элемент, имеющий два крепёжных конца. Затяжка соединения осуществляется с помощью гайки. Используется для монтажа несущих консолей, тяжеловесных конструкций, кабеля, антенн, мачт, ограждений к полнотелому основанию и перегородкам. Более подробно о анкер-шпильке гайке рассказано тут.
Анкер фасадный предназначен крепить элементы навесных фасадов. Имеет муфту из полиамида и оцинкованный шуруп. Головка шурупа за счёт шайбы прижимает облицовку фасада. Подробнее о фасадных анкерах читайте в этой статье.
Анкер потолочный, функционирует по принципу клинового, имеет ушко. Компактен, надёжен, используется для монтажа подвесных конструкций, люстр и светильников. Подробнне о них читайте здесь.
Пружинный анкер — облегчённый крепеж для тонкостенных конструкций. Крепление осуществляется за счёт разворачивание пружины, проходящей через отверстие. Поступает в продажу с крюком или кольцом для использования в обустройстве интерьера.

Как выбрать анкерные болты?

Вот критерии, по которым следует делать свой выбор:

Размер анкерного болта

Необходимо обратить внимание на общий диаметр крепежа и диаметр внутренней шпильки, оценке подлежит и общая длина изделия.

Максимальная нагрузка, которую выдерживает анкер-болт. Речь идет о силе, при которой изделие вырывается из материала

Зная нагрузку, которую предстоит выдерживать крепежу, необходимо соизмерить ее с максимальной. Специалисты рекомендуют соблюдать следующее правило: реальная нагрузка не должна превышать 35% от предельной.

Материал изготовления изделия. К примеру, в местах с повышенной влажностью можно использовать болты только из нержавеющей стали.

Нагрузка на срез. Она перпендикулярна осевой нагрузке на вырыв.

Тип крепления. Его определяют в зависимости от того, что и куда планируется крепить.

Тип монтажа. Он может быть односторонним и сквозным. Если планируется пробивать материал насквозь, то лучше выбрать разжимной анкерный болт.

Маркировка анкерных болтов

Каждое изделие соответствующим образом маркируется. Непосвященного человека буквенные и цифровые обозначения могут сбить с толку, а вот знающему они помогут с выбором. Анкерный болт для бетона с маркировкой М10 12/45х100 расшифровывается так:

М10 – это диаметр резьбы.
12 указывает на то, каким диаметром должно обладать сверло для проделывания отверстия.
45 олицетворяет максимальную толщину фиксируемого материала.
100 показывает, на какую минимальную глубину следует сделать отверстие в обрабатываемом материале.

Виды анкерных болтов

Существуют самые разные виды анкерных болтов, различающиеся по материалу изготовления, конструктивному исполнению, типу обрабатываемых поверхностей. Анкерный болт распорный может быть универсальным, а может предназначаться для решения конкретных специализированных задач:

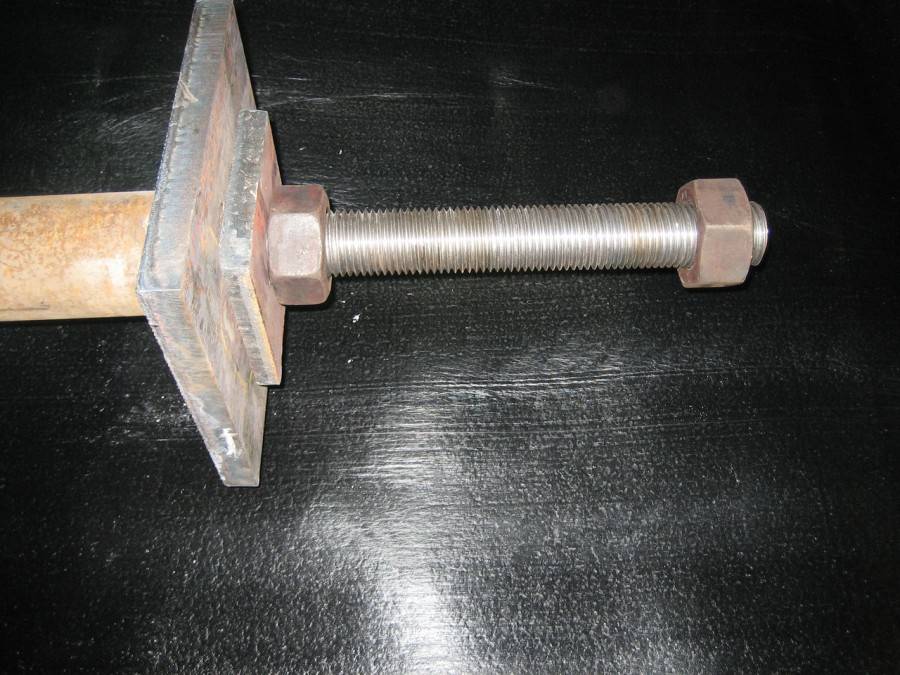

Фундаментный болт, имеющий вид прута с резьбой на одном конце, скрепляет прочные, не хрупкие и не эластичные основания.
Болт Молли создан для работ с пустотелыми конструкциями. Его используют для сцепления изделий из гипсокартона, древесноволокнистых плит, пустотных блоков и пустотелых кирпичей.

Различен и вес анкерных болтов, что определяется материалом изготовления. Условно они делятся на малые, средние и крупные. При покупке изделий оптом вес указывается в килограммах за 1000 шт. Чтобы определиться с видом крепежа, необходимо знать его характеристики и разбираться в областях, где применяют то или иное приспособление.

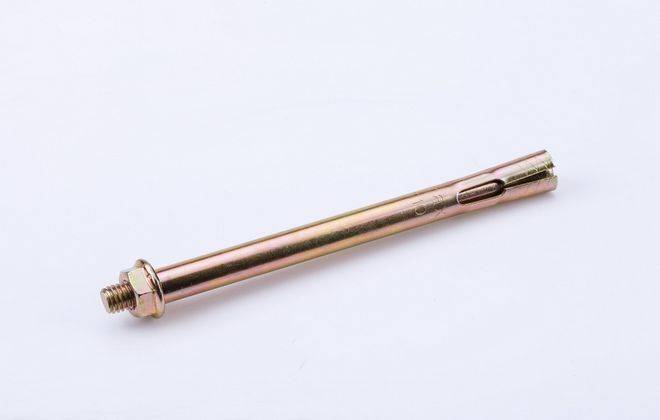

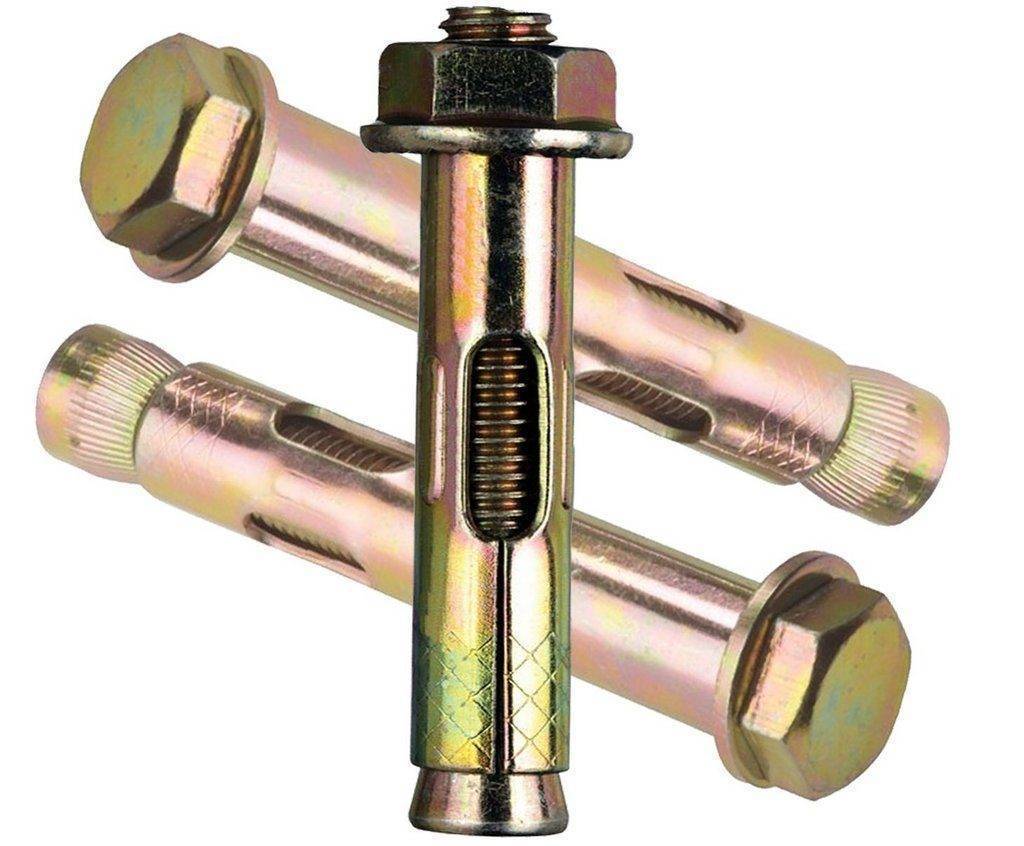

Анкерный болт с гайкой

Простой по своей конструкции крепежный элемент, в комплект которого входит резьбовая шпилька с заточенным под конус нижним концом, распорная втулка, имеющая продольные боковые прорези, и гайка, обеспечивающая фиксацию изделия в посадочном отверстии. Анкер с гайкой помещают в предварительно просверленное отверстие, размер которого соответствует поперечному срезу распорной втулки. Закручивая гайку, рабочий приводит в движение резьбовой элемент – он начинает втягиваться в полость распорной втулки, разжимая ее своим конусообразным наконечником.

Благодаря увеличению диаметра распорной втулки крепеж надежно фиксируется в посадочном отверстии. Гайками оснащают самые разные анкерные болты, различающиеся по длине, диаметру, другим характеристикам. Самое главное – знать, где их использовать, ведь они подходят только для работ с материалами, обладающими плотной внутренней текстурой – тонкими бетонными перегородками, природным камнем, полнотелым кирпичом и так далее.

Анкерный болт с крюком

Если требуется повесить на стену торшер, прикрепить нагревательное устройство или любой другой элемент, который без труда можно будет снять, а потом повесить обратно, то без анкера с крюком не обойтись. У этого приспособления на конце имеется зацеп, который как раз и определяет характер монтажных работ. Анкер с крюком тоже оборудован гайкой, располагающейся непосредственно под загнутой частью крепежа. Она обеспечивает разжимание распорной втулки и надежно фиксирует на стене или любой другой поверхности нужный предмет или бытовую технику.

Анкерный болт с кольцом

Нетрудно догадаться, что у такого крепежа на конце расположен не крюк, а замкнутое кольцо. В случае, когда необходимо зафиксировать какой-то трос, цепь, кабель, веревку или канат, выручит анкерный болт такого типа. Он же позволит навесить какой-либо предмет к потолочной конструкции, например, люстру. Анкер с кольцом нередко используют в паре с карабином. В строительстве такой крепеж применяется для сцепления лесов со стенами возводимого здания. Растяжки, элементы коммуникаций и электрических систем – все они требуют применения анкерного болта с кольцом.

Клиновые

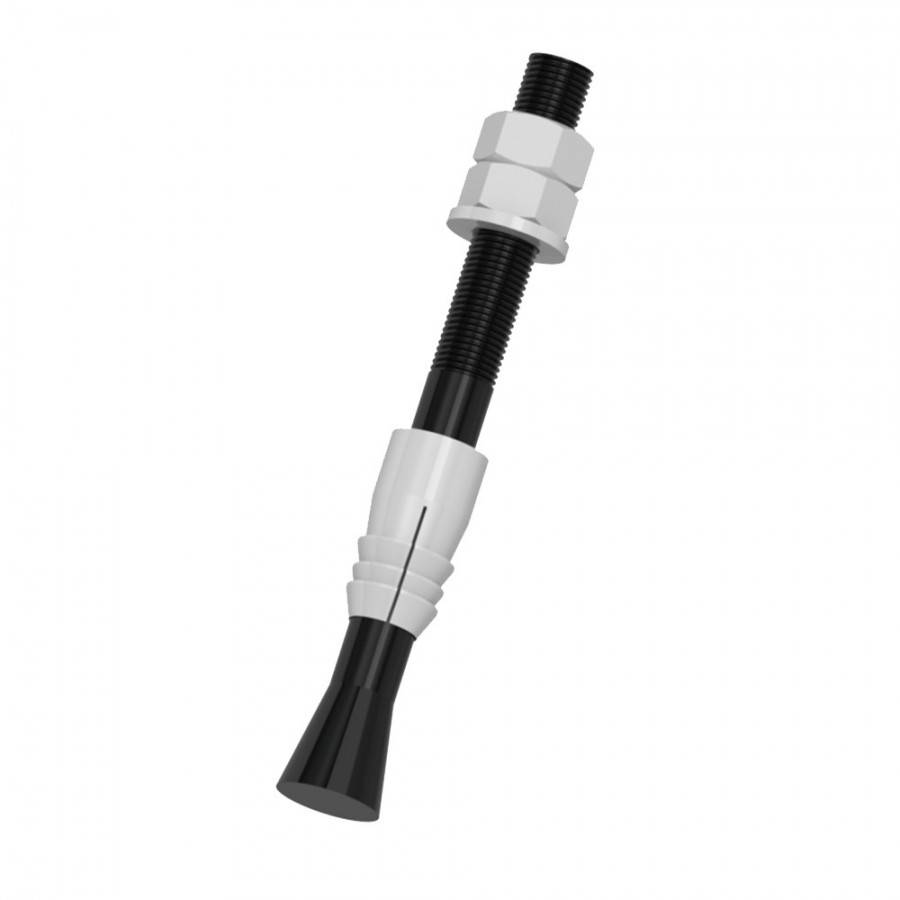

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.
