Разновидности систем вентиляции для дома

Введение

Вентиляция призвана обеспечить оптимальную аэрацию в любом помещении. Она может классифицироваться по:

подаче давления и перемещению воздушных частиц (естественная и искусственная вентиляция, а также комбинированная);
сфере применения (общеобменная и локальная);
сфере работы (организованная и неорганизованная);
принципу действия (вытяжная, приточная и комбинированная);
характеру распределения воздуха (комнатная и рассредоточенная);
способу воздушного обмена (регулируемая и нерегулируемая);
назначению (рабочая и аварийная).

Просматривая каждый вид, можно узнать, какими минусами и плюсами обладают системы, узнать характеристики систем вентиляции, и применить эту информацию для создания и сохранения требуемого микроклимата.

Организация потоков вентиляции в частном доме

Особого внимания заслуживает вентиляция в туалете

При проектировании системы вентиляции нужно уделять внимание каждому помещению. В жилых комнатах следует монтировать впускные каналы, используя вытяжные вентиляторы на крыше

Шум электроприборов не способствует полноценному отдыху

В жилых комнатах следует монтировать впускные каналы, используя вытяжные вентиляторы на крыше. Шум электроприборов не способствует полноценному отдыху.

В кухне целесообразно обустроить вытяжное отверстие, в которое будет втягиваться грязный воздух из гостиной, коридора и спальни. Вытяжка не предназначена для этих целей, ее задача — удаление испарений и тепла, идущих от варочной панели. Следует учесть, что двери в помещении могут закрываться на время готовки. В полотне следует сделать проем для прохода воздуха.

В санузле особого внимания заслуживает канализационный стояк. Чтобы избежать выдавливания из сантехники водяных затворов, следует поднять стояк над кровлей, где оборудовать его фановой трубой.

Котельные, гаражи, мастерские и прочие вспомогательные сооружения целесообразно обустраивать механическими или комбинированными системами. При этом нужно учитывать возможность и безопасность прокладки линий и эксплуатации электроприборов. В ряде случаев стоит обойтись конструкцией естественного типа.

Расчеты по вентиляции для дома

Создавая схему с выходом в стену предварительно нужно провести ряд расчетов, которые помогут понять, какое оборудование необходимо для обустройства и в каком именно количестве. Специалисты доказали, что наиболее точные расчеты приводит профессиональное программное обеспечение. В теории им может воспользоваться даже новичок, который знает, зачем нужна вентиляция, общие требования к расчетам, данные и порядок из использования. Без этого создать индивидуальный проект не получится, поскольку в нем учитывается не только вентиляция, но еще и подача теплой, холодной воды на кухне. Все работы должны выполняться комплексно, чтобы в случае чего система могла быстро убрать неприятный запах, если вдруг возникнут проблемы с канализацией.

Если потенциальный пользователь не хочет осваивать специализированное программное обеспечение, то он может воспользоваться и простой методикой вычислений. Стоит отметить, что она дает только приблизительные параметры, поскольку наиболее точные параметры предоставляет исключительно компьютер.

Можно рассчитать вентиляцию по нормам потребления. В СНиП написано, что один человек за час употребляет минимум 60 кубических метров воздуха. Для расчета подходящей производительности системы в таком случае используется V=Vнорм*N. Под N профессионалы обычно понимают количество людей, которое постоянно проживает в конкретном помещении.

Это простой подход, но есть небольшая проблема – количество жильцов может меняться или они могут находиться не в разных комнатах дома, а в одной, что усложняет использование вентиляционной системы и увеличивает потенциальную нагрузку на нее.

Можно подойти к расчетам немного иначе и провести их по площади. Тогда нужно будет вычислить кратность обновления воздуха. В официальных нормативах написано, что для этого идеально подходит формула V=K*S*H. Под Н понимают высоту потолков, К – кратность воздухообмена, а S – площадь участка. Этот вариант для общих расчетов используют чаще, поскольку он считается более простым, понятным и точным.

Естественная и принудительная вентиляция

Естественная вентиляция работает благодаря гравитации: у поверхности земли давление воздуха высокое, а с высотой оно постепенно уменьшается. Если взять вертикально стоящую трубу, то под действием разности давлений воздух в трубе будет двигаться от нижнего конца, где давление высокое, к верхнему. Это явление в просторечии называют «тягой».

Естественная вентиляция (иногда ее называют гравитационной) функционирует благодаря этой тяге. Вертикальный вентиляционный канал нижним концом выводится в вентилируемое помещение, а верхний — поднимается над крышей.

Естественная вентиляция обладает важными преимуществами:

Полная энергонезависимость — в конструкции не используются вентиляторы и механизмы, требующие электропитания.
Бесшумная работа — нет вентиляторов, создающих шум.
Простота конструкции и легкость обслуживания: нет изнашивающихся механизмов, требующих ремонта и периодической замены.

Вместе с тем ей присущи серьезные недостатки:

Эффективность вентиляции зависит от погоды и времени года. На ее работу влияет атмосферное давление, ветер и разница температур в помещении и на улице: зимой из-за стремления теплого воздуха подниматься вверх вентиляция работает гораздо эффективнее, чем в жару летом, когда воздух в доме холоднее, чем на улице.
Производительность естественной вентиляции невелика — тяга не способна перемещать воздух в канале с высокой скоростью.
Разность давлений зависит от разности высот верхнего и нижнего концов вентиляционного канала, что вынуждает поднимать вентиляционные трубы выше уровня кровли.

Недостатки естественной вентиляции отсутствуют в конструкциях с вентиляторами, которые создают принудительное движение воздуха. Вентиляторы в таких системах обеспечивают необходимую производительность системы независимо от погодных условий и изменений тяги.

Преимущества принудительной вентиляции:

вентиляция функционирует независимо от погоды и времени года;
интенсивность воздухообмена можно регулировать, в том числе автоматически в зависимости от влажности, температуры и времени суток;
более компактные размеры воздуховодов и всей системы.

Недостатки:

система для работы нуждается в электропитании;
периодически необходимо заменять изнашивающиеся механизмы.

Цена вопроса и монтаж

Стоимость бризера в 4 раза меньше приточно-вытяжного оборудования. Проблема духоты и загрязнения воздуха решается с бризером, а семейный бюджет при этом не терпит глобальных потерь.

Внимание! Для установки приточной вентиляции в стене требуется сквозное отверстие. Монтаж бризера занимает всего один час

Его установку можно организовать даже со свежим ремонтом,так как монтаж осуществляется при помощи установки алмазного бурения

Монтаж бризера занимает всего один час. Его установку можно организовать даже со свежим ремонтом,так как монтаж осуществляется при помощи установки алмазного бурения.

Посмотрите видео про монтаж бризера в квартире:

Помните, качественная вентиляция — гарант оптимального микроклимата и хорошего самочувствия.

Чистого и свежего воздуха Вашему дому!

Основы вентиляции

Воздухообмен в помещениях создается движением потоков от мест притока свежего воздуха к местам оттока «грязного», и до полного их вывода на улицу. Обрывать вентиляцию под кровлей нельзя – домашний пар будет конденсироваться и разрушать несущие элементы. По способу побуждения вентиляция дома бывает естественной, механической либо комбинированной.

Естественная вентиляция создается тягой за счет разницы давления и температуры между помещением и улицей. Она доступна, легко обустраивается, дешевая в установке и эксплуатации. Но сила такого потока меняется вместе с погодой, его сложно контролировать, невозможно отрегулировать объем поступающего и выводящегося воздуха.

Это приводит к большим теплопотерям зимой, когда тяга максимальна. Летом, наоборот, воздушные потоки практически останавливаются, так как разница между температурой в помещении и на улице очень мала.

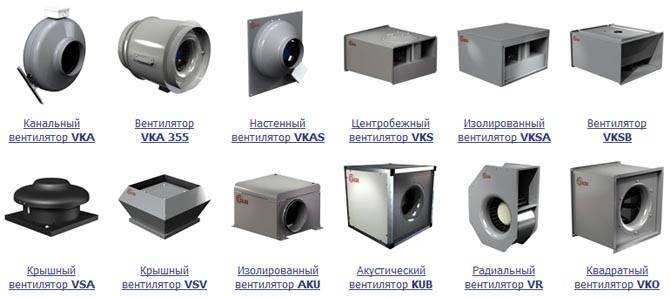

Механическая вентиляция – продвигает воздушные массы вентиляторами, может обслуживать длинные системы воздуховодов с постоянной скоростью. Дополнительно оснащается множеством удобных элементов: температурными датчиками с регулирующей автоматикой, таймерами, фильтрами, калориферами.

Естественное движение масс воздуха медленнее, чем принудительное и более комфортно для человека (1 м/с против 3 м/с). Но при меньшей скорости приходится использовать каналы большего сечения с длиной от 3 м по вертикали.

Принудительный обмен быстрее и работает с тонкими воздуховодами, чем экономит место. Например, для того, чтобы заменить 300 м3 воздуха за час при естественной вентиляции в частном доме, необходимы трубы Ø350 мм, а для механической достаточно Ø200 мм.

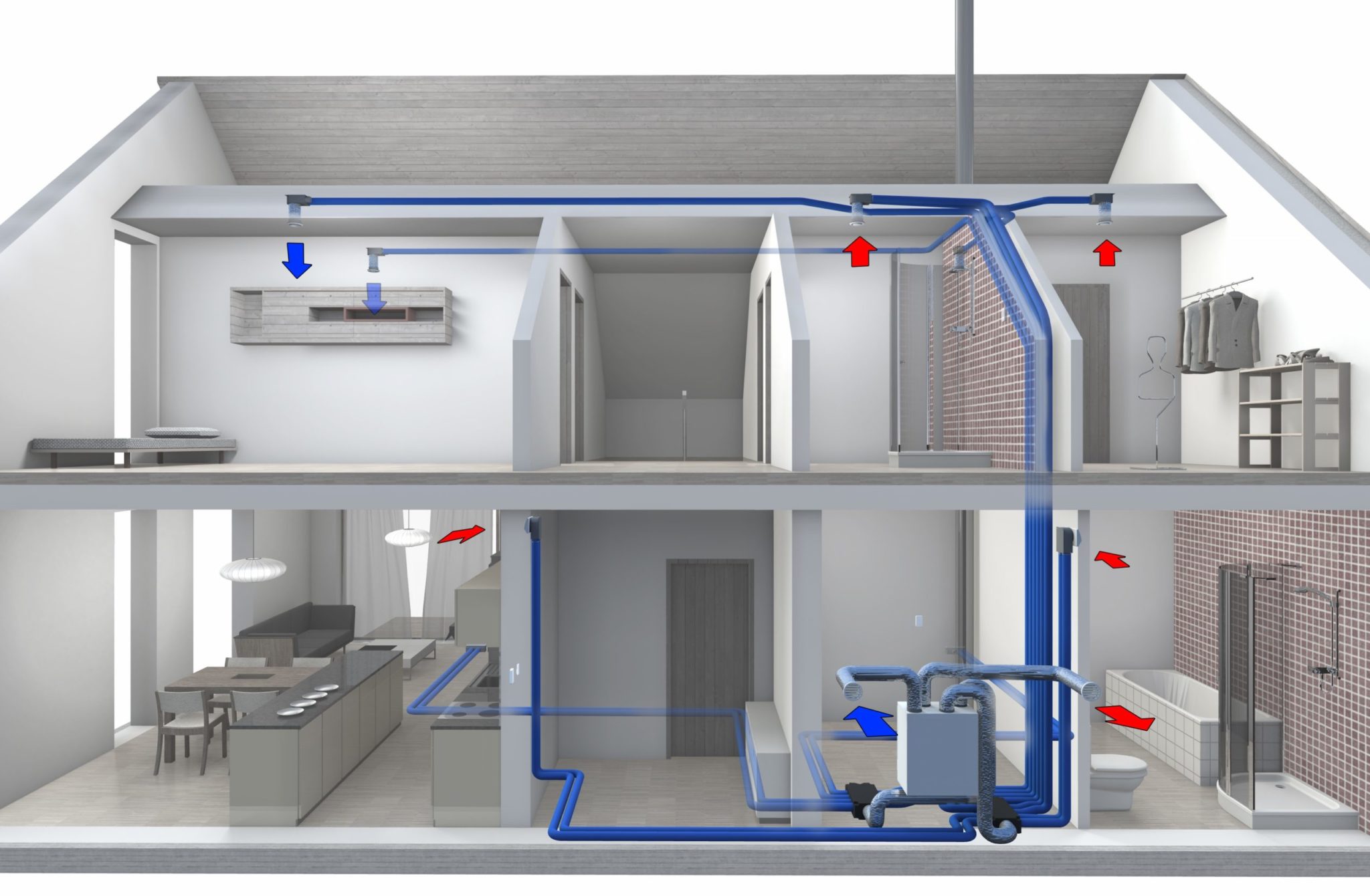

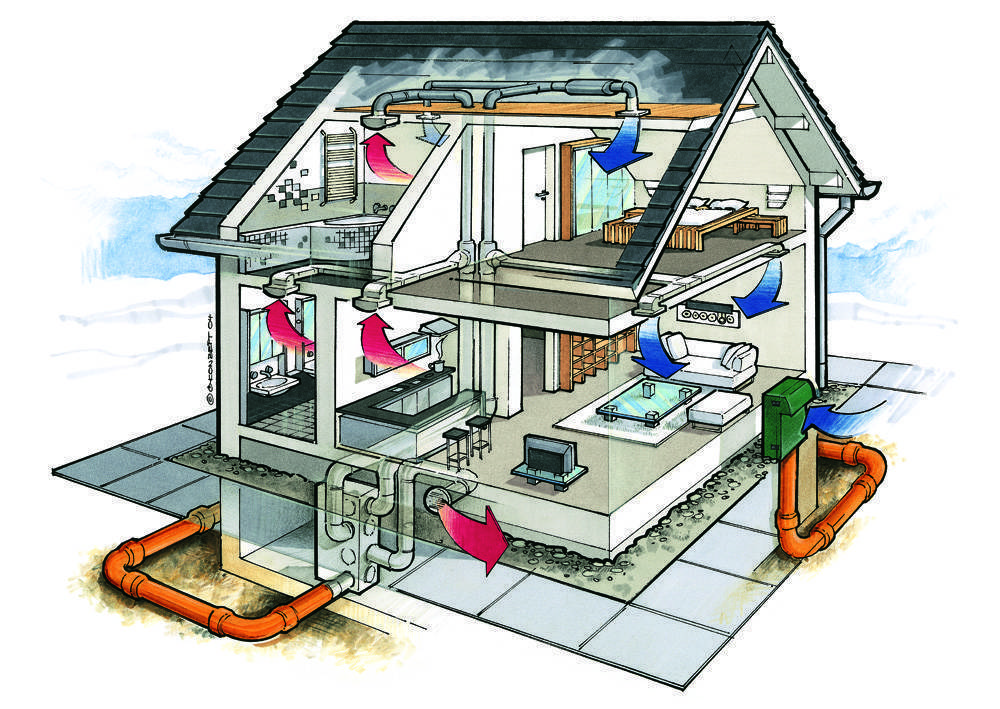

При любом побуждении перетекание воздушных масс по дому идет в направлении из «сухих» комнат в «мокрые». Приток оборудуется в гостиной, спальне, кабинете. Отток – в ванной, санузле, на кухне. Чтобы воздух свободно перетекал внутри дома, в дверных полотнах монтируют вентиляционные отверстия (с/у, ванная) или оставляют щель 2-3 см между дверным полотном и полом. Переточное отверстие при закрытой двери должно быть минимум 200 см2. На пути движения воздушного потока желательно ставить не больше двух преград.

Рис. 1 – Перетекание воздуха в доме

Планировка вентиляции частного дома включает следующие этапы:

1. Расчёт минимальных норм воздухообмена;
2. Определение расположения мест притока и оттока воздуха;
3. Расчет сечения вентиляционных каналов;
4. Определение потребности в дополнительном технологическом оборудовании.

Виды вентиляции: приточная и вытяжная

Задача вентиляции — обновлять воздух. Взамен удаляемого из помещения воздуха с улицы должен поступать свежий. Поэтому любая система вентиляции состоит из двух частей — приточной и вытяжной. Конструктивно эти две части вентиляционной системы различаются.

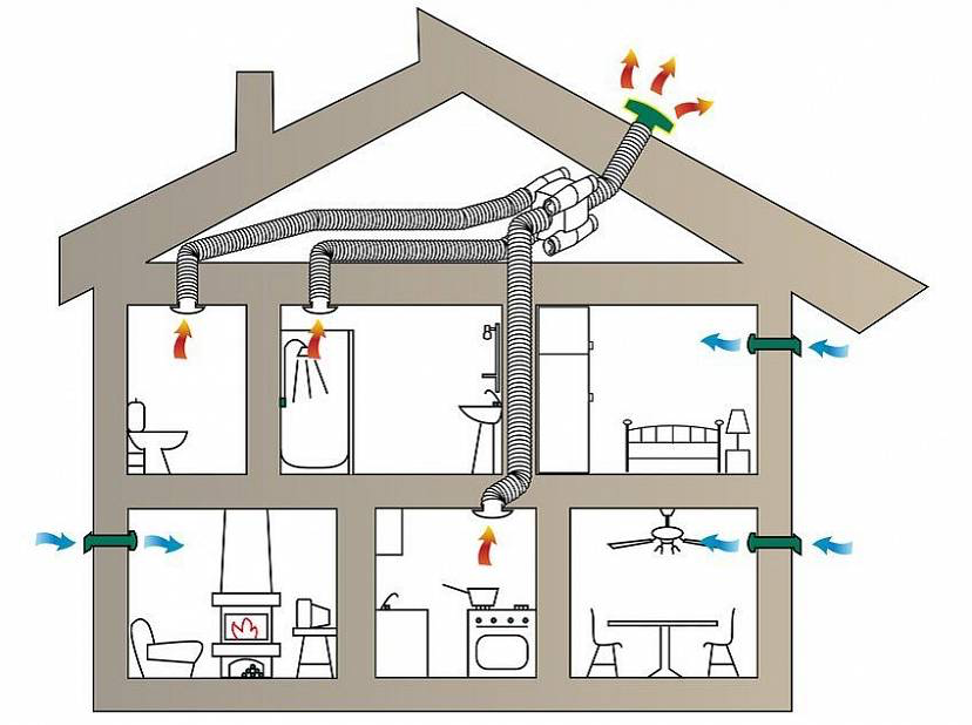

Движение воздуха через приточную и вытяжную вентиляцию

Вытяжная вентиляция представляет собой, как правило, одну или несколько вертикальных труб, через которые отработанный воздух выводится из помещения на улицу. В такой схеме воздух движется под действием естественной разности давлений на концах трубы (естественная вентиляция). В вентканал может устанавливаться вентилятор, обеспечивающий эффективную работу системы с заданной производительностью (принудительная вентиляция). Привычные всем вентиляционные решетки под потолком санузла или кухни — это как раз вытяжная вентиляция.

Одно из оптимальных мест для размещения вентилятора — на крыше. Такое решение имеет несколько преимуществ:

вентилятор работает одновременно на все вентиляционные каналы, подключенные к нему;
шум от вентилятора не проникает в помещение;
для ремонта и замены к вентилятору есть свободный доступ.

Крышные вентиляторы марки VILPE устанавливаются на воздуховоды диаметром 125 мм, способны работать в диапазоне температур от -40 °C до + 80 °C и позволяют регулировать воздухообмен от 0 до 400 м³/час.

Приточная вентиляция обеспечивает поступление в помещение свежего воздуха с улицы. Конструктивно это могут быть специальные отверстия в рамах окон, отверстия в стенах, или более сложные решения с очисткой и подогревом (охлаждением) входящего воздуха.

Исторически сложилось так, что приточной вентиляции уделяется недостаточно внимания. Дома строились без обособленной приточной вентиляции, потому что через неплотности деревянных рам, через щели в дверных косяках и через форточки в помещение проникало достаточно воздуха для нормальной работы вентиляции.

С широким распространением пластиковых окон, отличающихся высокой герметичностью, возникла проблема: вытяжная вентиляция перестала функционировать с должной эффективностью. Как следствие, воздух в помещениях стал застаиваться и насыщаться избыточной влагой.

Чтобы решить эту проблему, дома начали оборудовать приточной вентиляцией. В простейшем случае это горизонтальный канал в наружной стене рядом с окном, закрытый специальным клапаном. Фильтры, установленные в клапане, не пропускают в помещение пыль и насекомых. Поступающее через клапан количество воздуха регулируется.

Описанные выше приточные клапана дешевы, просты в установке, не требуют для работы электропитания. Однако они не способны тщательно очищать воздух. Более сложные модели приточных клапанов, например, марки Marley оборудованы сменными фильтрами, задерживающими не только уличную пыль, но и цветочную пыльцу.

Серьезный недостаток указанных приточных клапанов в том, что они никак не влияют на температуру проходящего через них воздуха. Из-за этого зимой в морозы их приходится просто закрывать, чтобы не выстудить помещение холодным воздухом, поступающим снаружи.

Чтобы проветривать и освежать воздух в комнате в любую погоду понадобится бризер, например Tion 3S Standard. Этот компактный прибор устанавливается вместо приточного клапана. Он забирает воздух с улицы, тщательно очищает его, при необходимости подогревает до заданной температуры и подает в помещение. Бризер заменяет открытую форточку, а в режиме рециркуляции фильтрует воздух в комнате.

Значительное энергопотребление в режиме подогрева воздуха (например, 1,45 кВт для модели Tion 3S Standard) — существенный недостаток бризера. К тому же свежий воздух, закачиваемый с улицы, вытесняет через вытяжную вентиляцию теплый отработанный воздух, что увеличивает теплопотери дома. Для снижения энергопотребления и уменьшения теплопотерь через вентиляцию служат рекуператоры — о них расскажем ниже.

Проектирование вентиляционной системы

Правильно функционирующая вентиляция — необходимое условие здоровья и хорошего самочувствия жильцов дома. Она наполняет помещение свежим воздухом, поддерживает оптимальную для людей влажность, не создает сквозняков и не переохлаждает дом зимой.

Однако построить такую вентиляцию непросто: необходимо учесть множество факторов, провести расчеты для конкретного дома и выработать оптимальное решение с технической и финансовой точек зрения.

Получив задание на разработку проекта вентиляции, специалисты компании ИнРед начинают с изучения проекта дома. Затем вместе с заказчиком обсуждаются возможные варианты, выслушиваются его пожелания.

Готовый проект включает в себя:

комплексное описание системы и используемого оборудования;
комплект рабочей документации для монтажа вентиляционной системы, включая техническое задание, нормативную базу, спецификацию оборудования, узлы креплений, разрезы, ведомость отверстий и проемов в строительных конструкциях и др.;
смету на материалы и оборудование.

При необходимости проект согласовывается с архитектором дома, строителями и контролирующими организациями.

Принудительный или механический воздухообмен

В отличие от естественного движения воздушных масс, принудительная вентиляция в частном доме более эффективно перераспределяет потоки свежести в помещении. Для этой цели используются устройства, нагнетающие воздух: разного рода вентиляторы, компрессоры и насосы.

Принудительный воздухообмен подразделяется на несколько подвидов:

приточный – организует механическую подачу кислорода снаружи;
вытяжной – устраняет отработанные воздушные массы с помощью вытяжных устройств;
приточно-вытяжной – обеспечивает работу системы в обоих направлениях.

Приточная система

Приточная система должна осуществлять доступ кислорода в здание. Она включает в себя:

воздухоприемное оборудование;
устройство для нагрева или охлаждения воздушных потоков;
систему фильтров для задержки частиц пыли;
вентиляторов или насосов, качающих воздух;
приспособлений подавления лишнего шума.

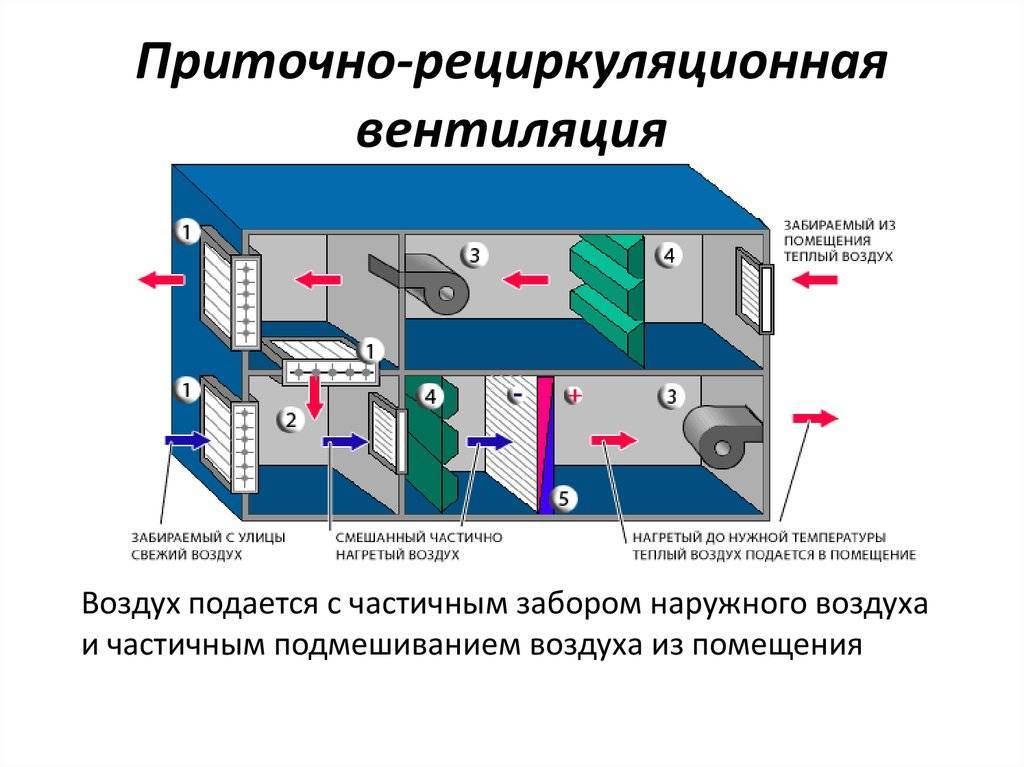

Воздух попадает в вентканал при помощи нагнетательного устройства, проходит через группу фильтров, нагревается или охлаждается и попадает в здание

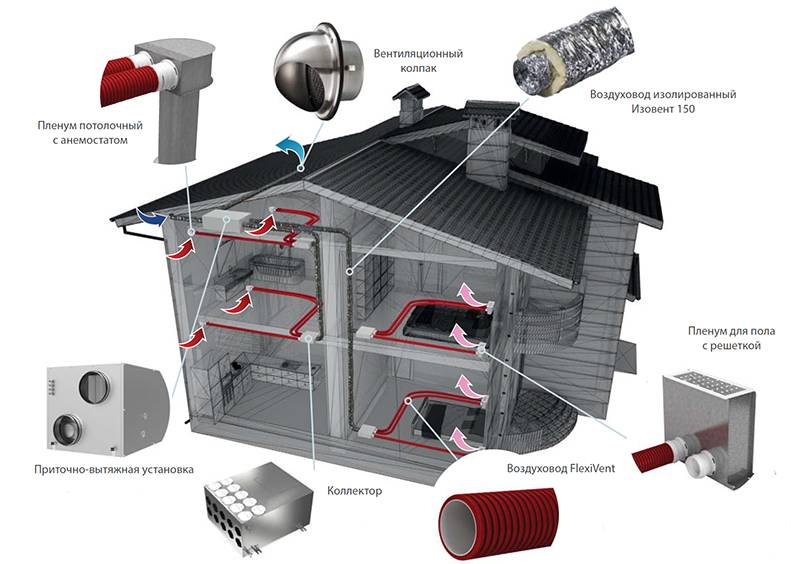

Приточные комплексы могут иметь воздуховоды – трубы, по которым воздушный поток попадает в комнату или функционировать без каналов, проникая в комнаты через вентотверстия. Устройство приточных комплексов тоже бывает различным: они могут включать в себя набор агрегатов или один компактный моноблок.

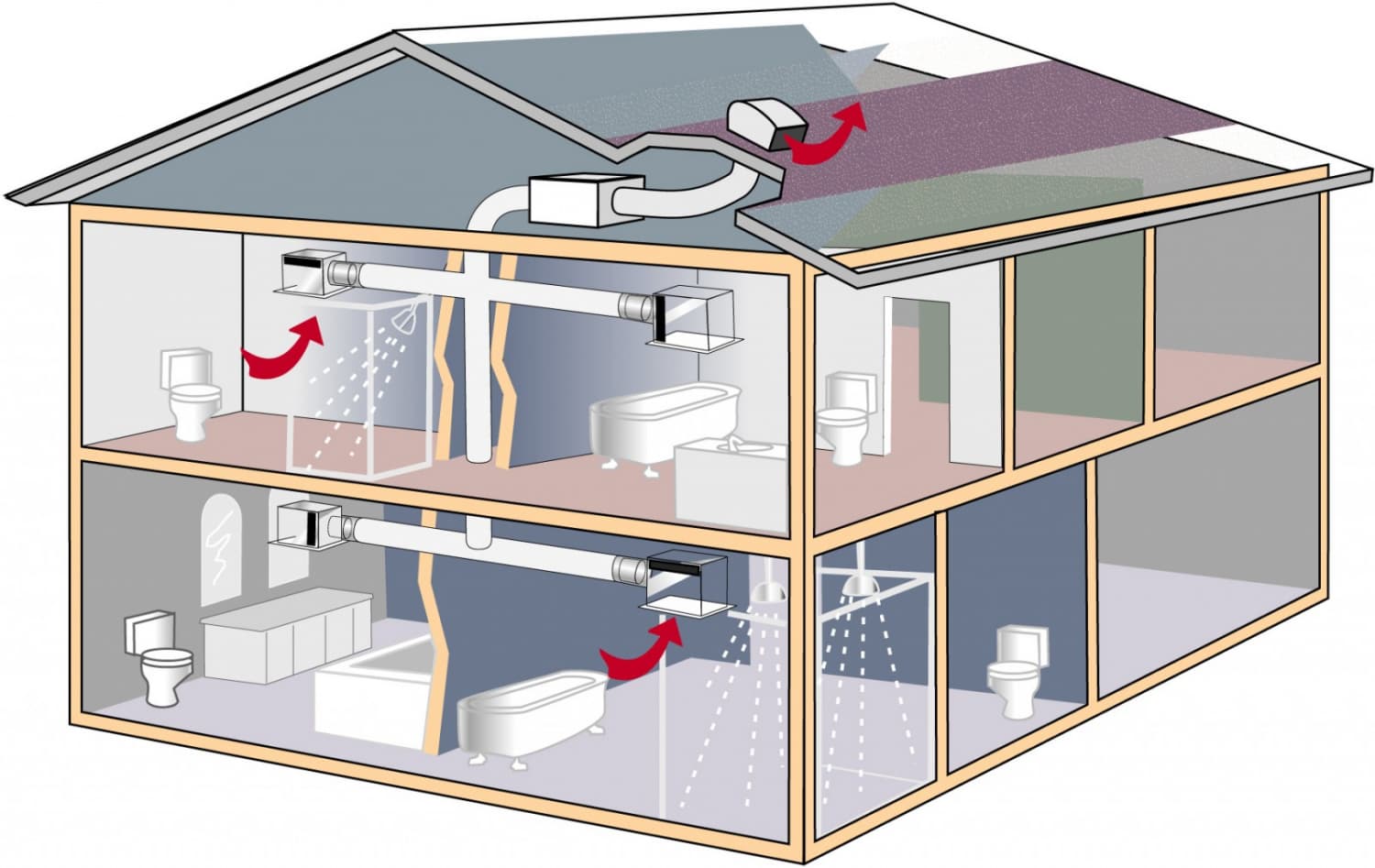

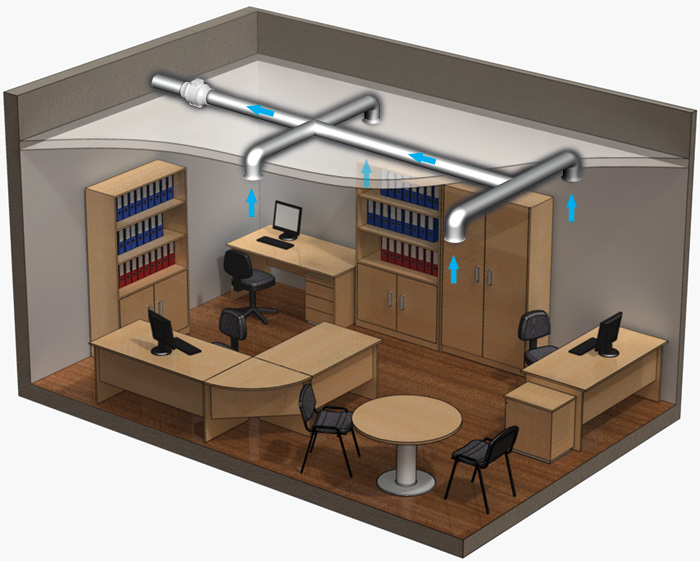

Вытяжная система

Вытяжная вентиляция в частных домах может работать естественным образом, через вентиляционные каналы, или с помощью механической подачи. По локализации вытяжные установки делятся на местные, то есть работающие в одном конкретном помещении, например, кухне, и общеобменные, работающие на все здание.

В любом случае, вытяжная система не может работать без притока кислорода снаружи. приток может осуществляться через форточки, двери или приточные клапаны.

Все типы вытяжных конструкций являются канальными, так как нуждаются в воздуховодах

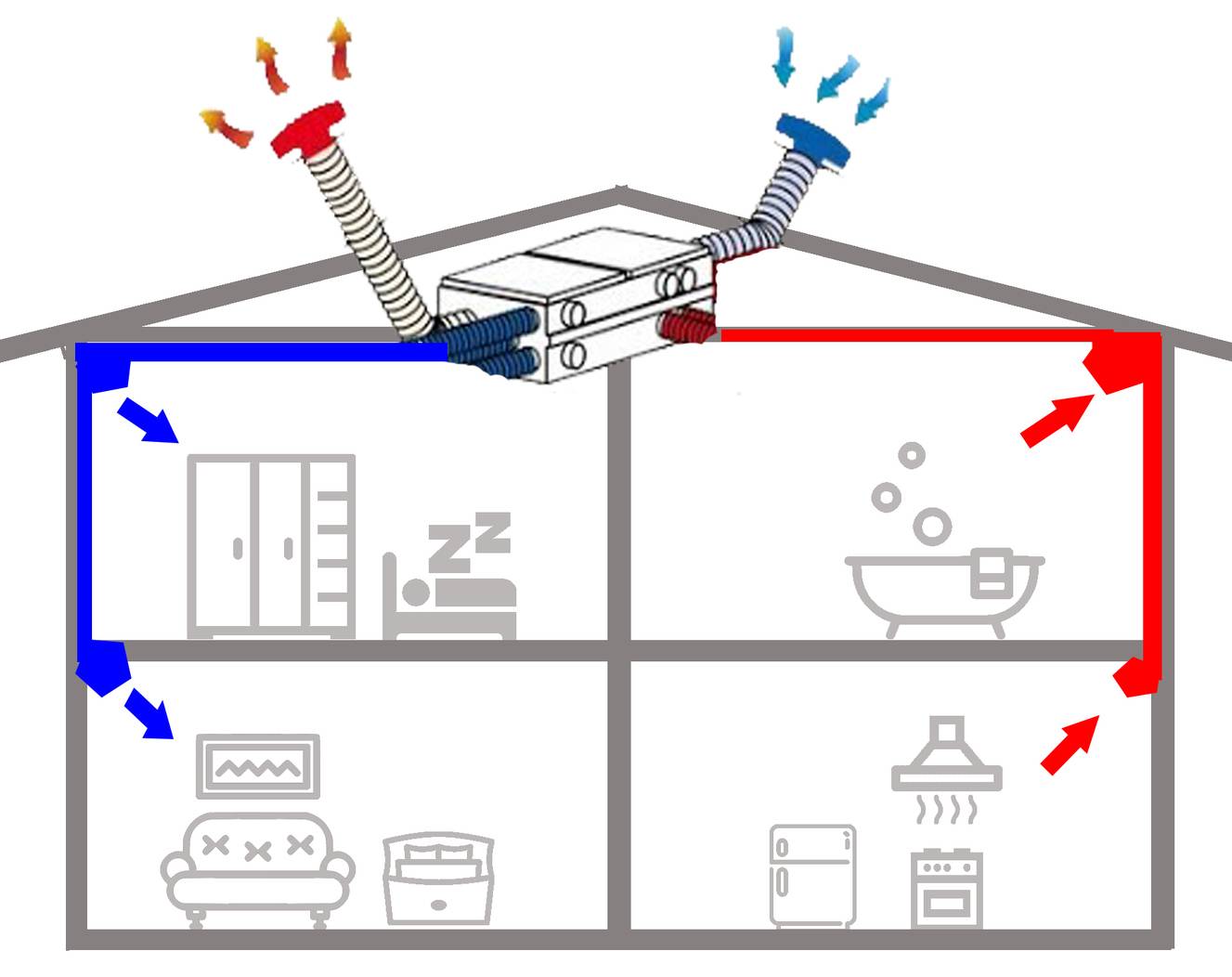

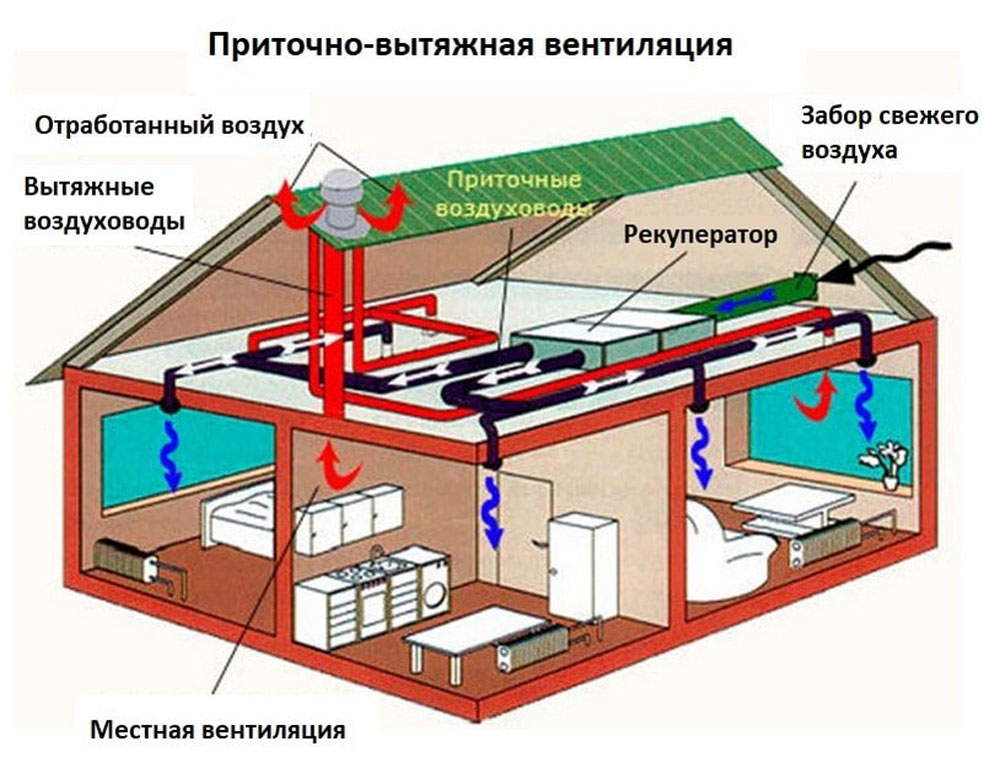

Приточно-вытяжная вентиляция и ее особенности

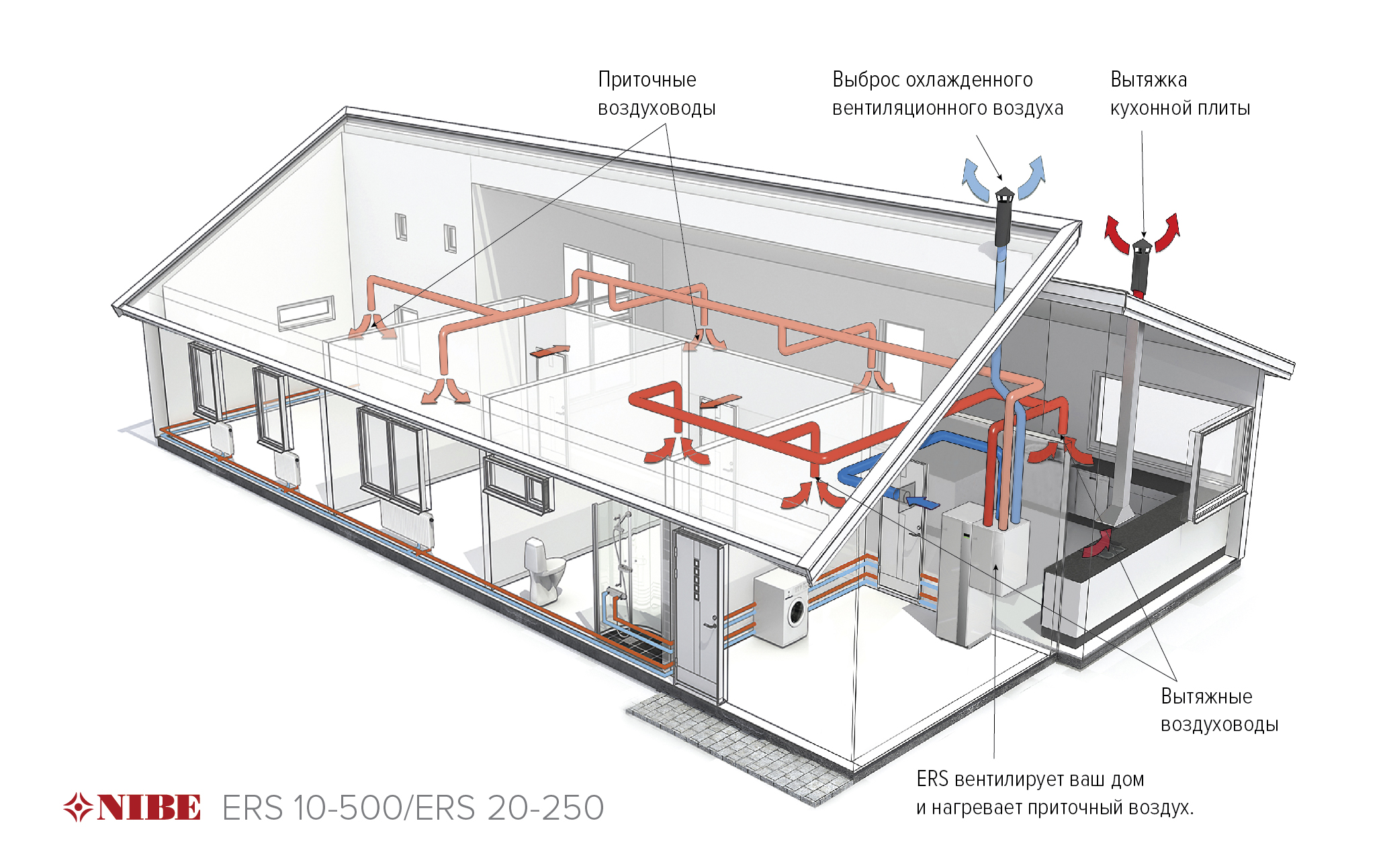

Такое конструктивное решение предполагает одновременную подачу и вывод воздуха с помощью нагнетательных устройств. Это самый энергозатратный тип воздухообмена. Кроме того, тепло помещения частично утрачивается из-за постоянного обновления атмосферы. Чтобы сохранить комфортную температуру, в приточно-вытяжной системе используются рекуператоры тепла.

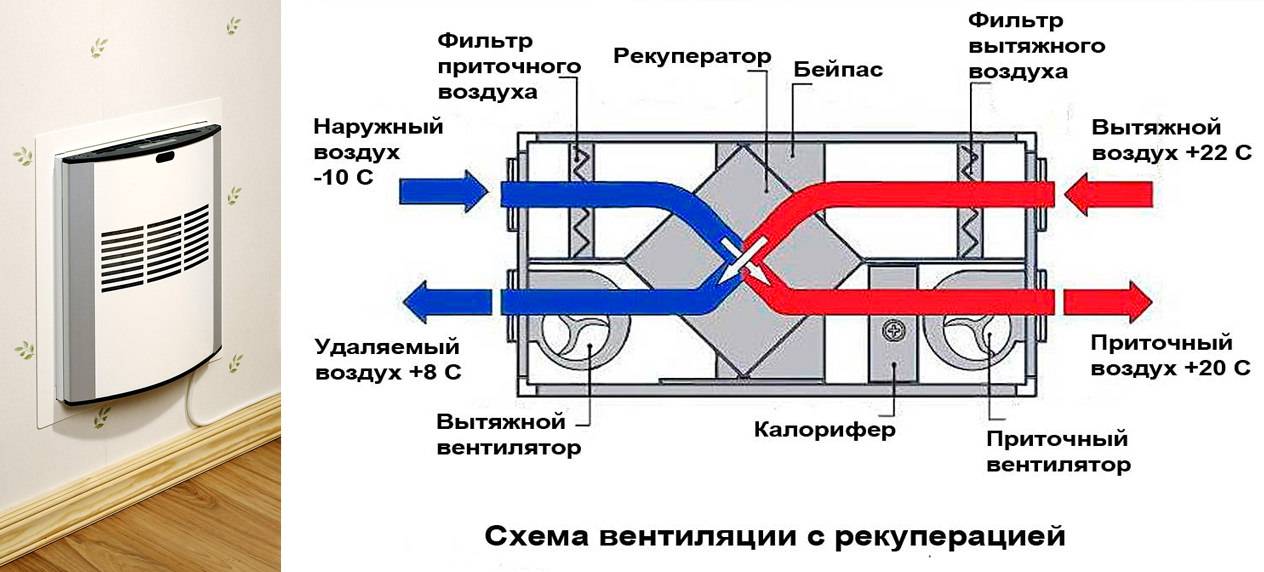

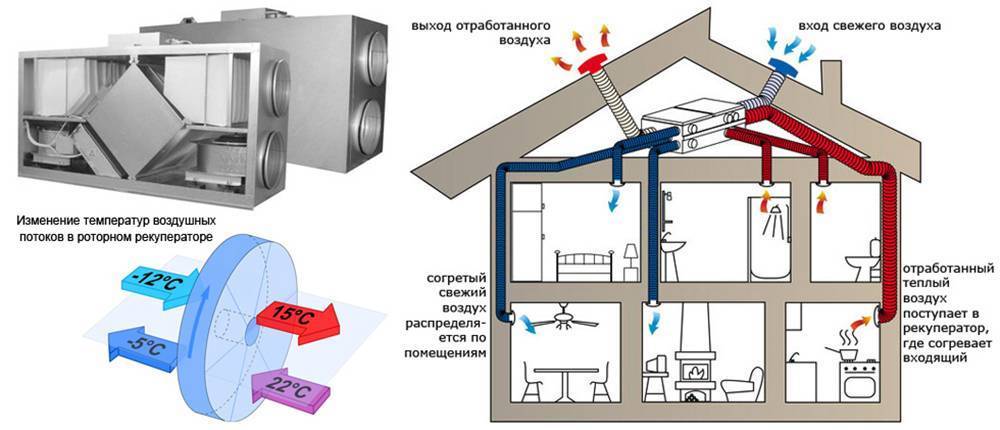

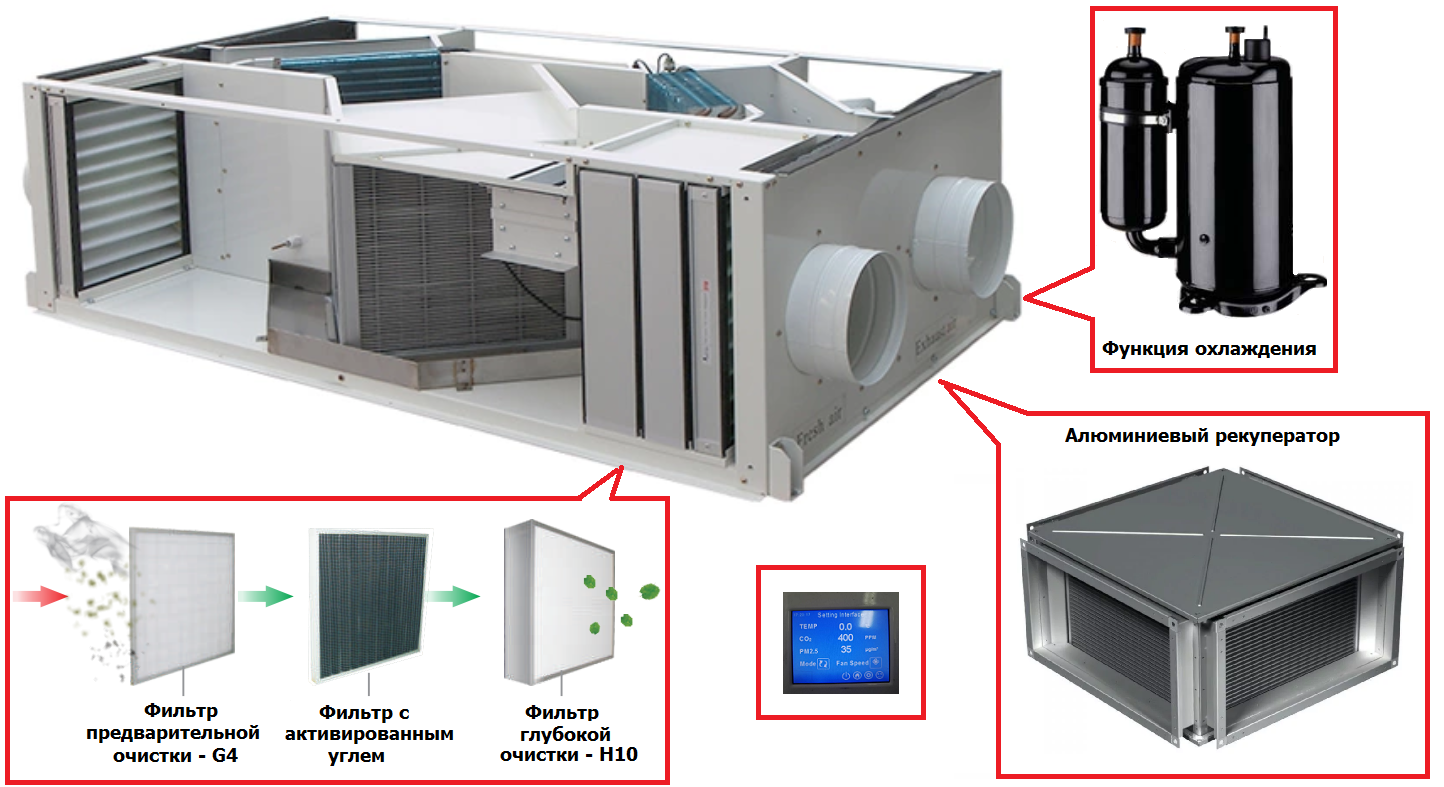

Рекуператоры – устройства, основным назначением которых является прогрев входящих поток за счет тепла исходящих. При этом смешивания воздушных масс не происходит и в здание проникает только чистый воздух.

Такие теплообменные установки значительно снижают затраты на эксплуатацию помещений

Статья по теме:

Какие воздуховоды выбрать?

Круглые трубы с гладкой внутренней поверхностью имеют малое сопротивление, в прямоугольных формах завихрения по углам притормаживают поток. Шершавая поверхность кирпичных каналов и гофрированные трубы имеют максимальное сопротивление движению воздуха. Поэтому стенки шахты из кирпича штукатурят, а «гофру» используют только для гибких поворотов и короткими участками.

Затрудняет движение воздуха скапливающееся статическое электричество на стенках пластиковых труб. Поэтому лучшим материалом для вентиляции в частном доме остаются стальные оцинкованные трубы.

Вентканалы утепляются в холодных зонах (чердак). Переохлажденные стенки шахты замедляют тягу, собирают на себе конденсат. Поэтому зимой канал может полностью покрыться инеем. Слой утеплителя (50-70 мм) исправляет положение.

Конденсат так же оседает на трубах из-за отсутствия тяги. Это сигнал к пересмотру всей системы. Нужно уменьшить длину воздуховодов, количество поворотов и горизонтальных участков. Летом желательно усилить тягу вентиляторами. При постоянном движении воздуха влага не задерживается.

Особенности вентиляции помещений частного дома

Системы вентиляции частного дома могут отличаться друг от друга местом и способом установки. Если это одноэтажная постройка, то все очень просто, но наличие двух и более этажей немного усложняют весь рабочий процесс, поскольку необходимо добиться качественного воздухообмена и использовать оборудование по его предназначению.

Вентиляция подпольного пространства

Устройство вентиляции через стену в частном доме может устанавливаться в подпольном пространстве, если необходимо бороться с повышенным уровнем сырости, затхлым воздухом и отсутствием солнечного света, что часто приводит к образованию плесени или грибка. Бетон, древесина или металл в дачном домике особенно подвергаются воздействию микроорганизмов. Чтобы максимально отсрочить реконструкцию стен, пола, потолка, нужно предварительно подумать о том, какую поставить вентиляцию подпола. Она может быть естественной или искусственной, механической или автоматической. Последние варианты включаются по часами и обеспечивают высококачественный воздухообмен.

Вентиляция верхних этажей

Провести вентиляцию в доме можно и на верхних этажах, но обычно процесс усложняют лестничные марши. Их специалисты воспринимают, как вентиляционные каналы, которые нужно грамотно внедрить в пространство. Стоит помнить о том, что отработанный кислород с первого этажа всегда уходить на второй, третий и далее. Из-за этого возникают температурные перепады, сбои уровня влажности и вопросы касательно того, как проверить вентиляцию и улучшить ее. Решение проблемы с воздухом уже есть и с ним получится сделать вентиляцию на кухне, в спальне, гостевой, ванной, коридоре на любом этаже. Нужно перекрывать доступ кислорода через вентиляцию с лестницы или каждое помещение отдельно изолировать друг от друга, зависимо от уровня сложности постройки. Можно просто поставить двери в каждой комнате, чтобы свести к минимуму потери кислорода в комнате.

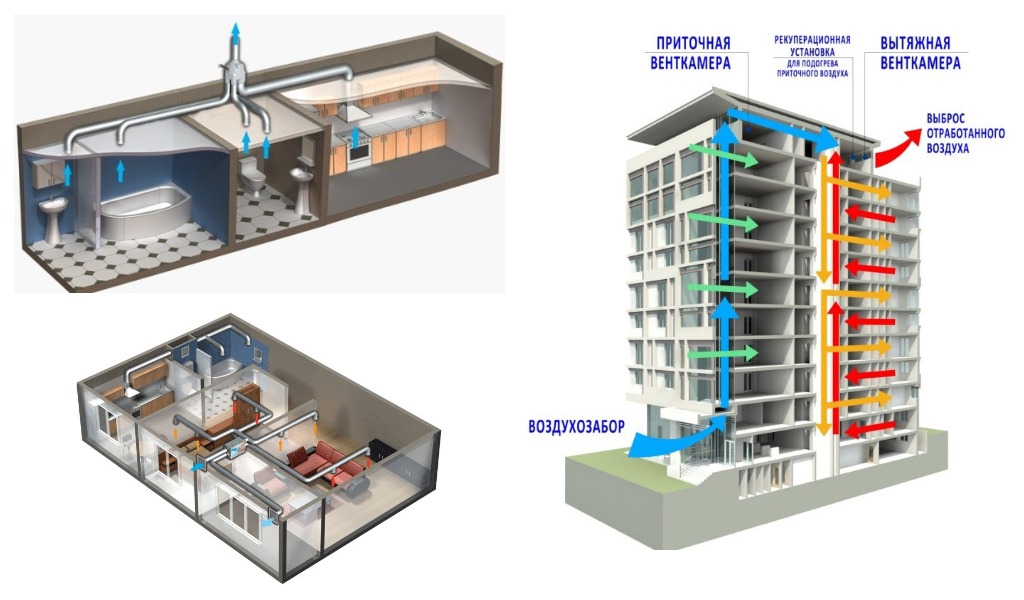

Приточная и вытяжная вентиляция, их основные составляющие

По своему назначению вентиляционные системы делятся на две группы: приточные и вытяжные. Приточная система является одним из видов механической вентиляции. В основу принципа ее работы положена принудительная подача свежего воздуха в помещение. Отработанный воздух выходит наружу с помощью систем естественной вентиляции.
